一、ChipWhisperer介绍
ChipWhisperer 是一个完整的开源工具链，用于学习嵌入式设备上的侧信道攻击并验证这些设备的侧信道抗性。ChipWhisperer主要用于功耗分析，利用设备功耗泄露的信息进行攻击，也可用于故障攻击（电压和时钟毛刺攻击），通过短暂干扰设备的电源或时钟来引起故障行为。ChipWhisperer 包含以下四个部分：
1. 硬件：ChipWhisperer包括捕获板，用于发起信道攻击，以及目标板，作为被测设备。硬件文档可以在找到。硬件在大多数情况下是开源的，设计文件/原理图可以在 ChipWhisperer Github 仓库 或 UFO 目标板仓库 找到。
2. 固件：ChipWhisperer 还包括捕获板和目标板的开源固件。捕获板固件是用 Verilog（用于 FPGA）和 C语言（用于处理器）编写的，可以在 ChipWhisperer Github 仓库 的 hardware/capture 部分找到。目标板固件同样是用C 语言和Verilog编写，可以在 ChipWhisperer Github 仓库 的 hardware/victims/firmware 目录中找到。
3. 软件：ChipWhisperer 有一个开源的 Python 库，用于控制捕获板并与目标板通信。ChipWhisperer ReadTheDocs提供了 API 文档和安装说明，API 的源代码位于 ChipWhisperer Github 仓库。
4. 教程：ChipWhisperer 还包括 Jupyter Notebook 教程，演示了如何使用 ChipWhisperer 进行的侧信道攻击，以及如何使用 Python API。这些教程可以在 ChipWhisperer Jupyter Github 仓库 找到。
总体来说，ChipWhisperer包括三个部分：运行于电脑主机的采集软件、通过USB与电脑连接的捕获板、与捕获板相连的目标板。首先，在电脑在安装采集软件，并将捕获板与目标板正确连接，之后准备用于烧写到目标板上代码（c语言或verilog），最后在采集软件（交互界面集成在jupyter notebook上）上编写用于采集的代码，在jupyter notebook中运行这些代码即可进行采集。
对于用户来说，需要准备两部分代码，其一是烧写到目标板中的代码，另一部分就是运行在jupyter notebook上的采集代码。当目标板是STM32F或XMEGA等处理器时，需要编写c语言代码，以及对应的Makefile文件，c语言代码需要按照ChipWhipsperer框架的约定，Makefile用于自动构建软件项目，以生成二进制文件。当目标板是FPGA时，需要编写verilog代码，verilog代码同样需要按照既定的接口规范，编写好后用vivado等工具生成比特流文件。采集部分代码主要用于控制捕获板进行采集、以及将二进制文件或比特流文件烧写到目标板中。
二、环境安装
1. windows环境
注意：Windows Subsystem for Linux (WSL) 会干扰jupyter notebook中的 %%bash 块，遇到错误时可以禁用 WSL 或将 %%bash 更改为 %%sh。
(1) 打开https://github.com/newaetech/chipwhisperer/releases，点击下图红圈中的链接进行安装程序的下载。
(2) 运行可执行文件并选择你希望安装 ChipWhisperer 的路径。你必须对该位置具有读/写权限，因此避免安装在类似 C:Program Files 的位置。默认安装位置（用户的主目录）将适用于大多数用户。

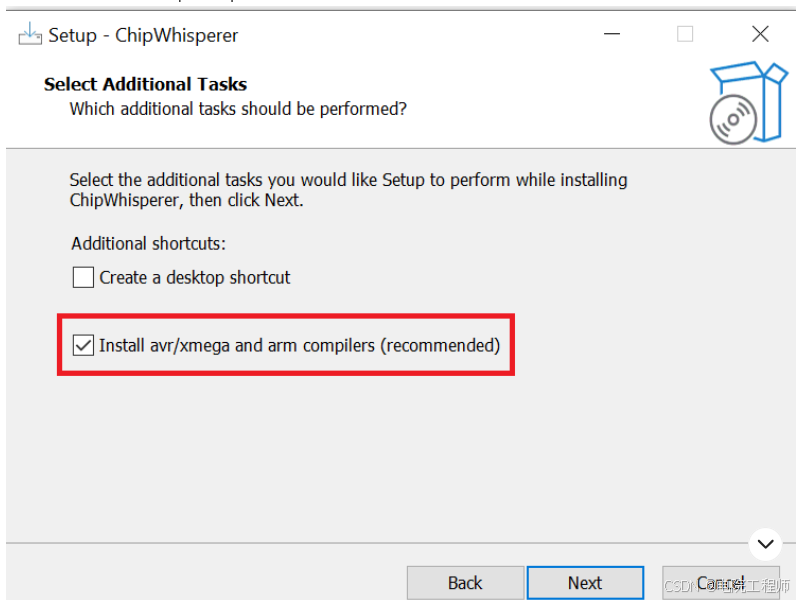

(3) 选择是否要为运行 ChipWhisperer 创建桌面快捷方式，Make 和编译器将始终安装。
(4) 等待安装完成。请注意，在安装完成之前会打开第二个窗口以完成其他步骤。
一旦你完成了上述步骤，你应该拥有一个功能齐全、自包含的安装，包含你所需的一切。由于所有内容都是自包含的，或者至少在 Windows 上是尽可能自包含的，因此只有在运行我们提供的应用程序时，你才能访问 ChipWhisperer、编译器、git bash 等。

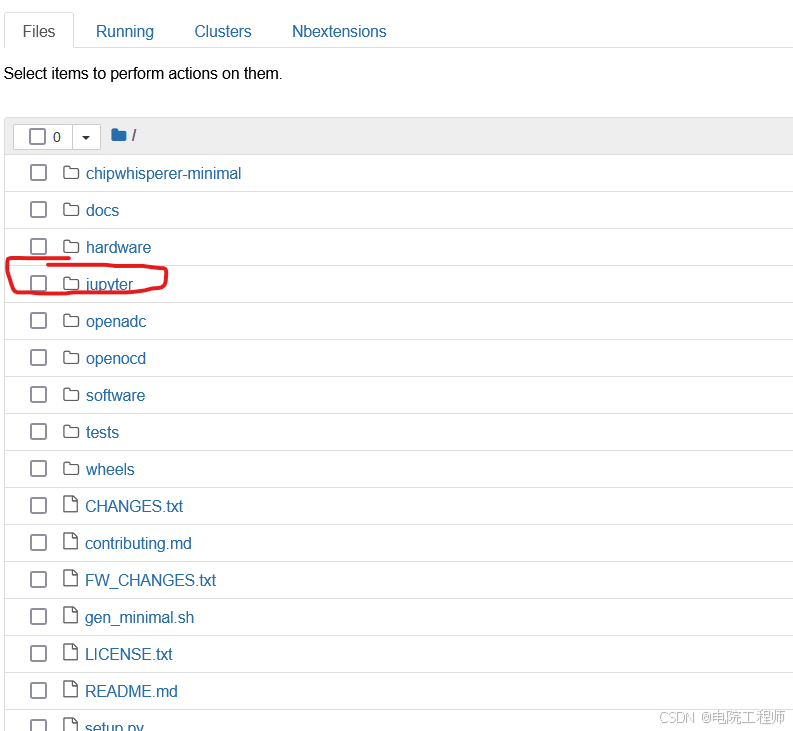

启动 ChipWhisperer 并开始教程的最简单方法是运行 ChipWhisperer 应用程序，该应用程序可通过“开始”菜单、你安装 ChipWhisperer 的文件夹或桌面快捷方式（如果你选择了此选项）获得。运行后，你应该会看到一个终端弹出，随后浏览器中会打开一个新窗口，如下图所示，一旦你看到这个窗口打开，建议点击 jupyter，然后运行 0 - Introduction to Jupyter Notebooks.ipynb 以验证一切安装正确。
2. linux环境
下面例举在Ubuntu中使用pyenv和conda创建ChipWhisperer环境的方法，任选一种即可。
(1) 使用pyenv创建环境
以Ubuntu为例（其他类型Linux系统类似），运行下面的命令后重启系统即可完成安装：
#更新所有软件包
sudo apt update && sudo apt upgrade
#从pyenv构建Python依赖环境
sudo apt-get install build-essential gdb lcov pkg-config \
libbz2-dev libffi-dev libgdbm-dev libgdbm-compat-dev liblzma-dev \
libncurses5-dev libreadline6-dev libsqlite3-dev libssl-dev \
lzma lzma-dev tk-dev uuid-dev zlib1g-dev curl
#构建目标板的依赖环境
sudo apt install libusb-dev make git avr-libc gcc-avr \
gcc-arm-none-eabi libusb-1.0-0-dev usbutils
#安装pyenv（也可以使用conda来创建环境）
curl https://pyenv.run | bash
#使pyenv在终端启动时正确启动
echo 'export PATH="~/.pyenv/bin:$PATH"' >> ~/.bashrc
echo 'export PATH="~/.pyenv/shims:$PATH"' >> ~/.bashrc
echo 'eval "$(pyenv init -)"' >> ~/.bashrc
echo 'eval "$(pyenv virtualenv-init -)"' >> ~/.bashrc
#应用当前终端的更改
source ~/.bashrc
#创建一个名为cw的环境并激活
pyenv install 3.9.5
pyenv virtualenv 3.9.5 cw
pyenv activate cw
#从Github下载ChipWhisperer到主目录
cd ~/
git clone https://github.com/newaetech/chipwhisperer
#创建一些udev规则，以便有权限访问USB和串行设备
cd chipwhisperer
sudo cp 50-newae.rules /etc/udev/rules.d/50-newae.rules
sudo udevadm control --reload-rules
#这些规则实际上将权限授予chipwhisperer组，因此需要创建该组并将用户添加到该组
sudo groupadd -f chipwhisperer
sudo usermod -aG chipwhisperer $USER
sudo usermod -aG plugdev $USER
git submodule update --init jupyter
#安装ChipWhisperer的依赖包
python -m pip install -e .
python -m pip install -r jupyter/requirements.txt
#获取nbstripout，它会使git和jupyter的交互更好
cd jupyter
python -m pip install nbstripout
nbstripout --install
运行这些安装说明后，请确保重新启动计算机。 你可以导航到 chipwhisperer 并运行下面的命令，检查安装是否成功，如果在浏览器中打开jupyter notebook窗口则安装成功。
jupyter notebook
(2) 使用conda创建环境的过程类似，具体命令如下：
sudo apt update && sudo apt upgrade
sudo apt-get install build-essential gdb lcov pkg-config \
libbz2-dev libffi-dev libgdbm-dev libgdbm-compat-dev liblzma-dev \
libncurses5-dev libreadline6-dev libsqlite3-dev libssl-dev \
lzma lzma-dev tk-dev uuid-dev zlib1g-dev curl
sudo apt install libusb-dev make git avr-libc gcc-avr \
gcc-arm-none-eabi libusb-1.0-0-dev usbutils
#创建一个名为cw的conda环境
conda create -n cw python=3.9.5
conda activate cw
cd ~/
git clone https://github.com/newaetech/chipwhisperer
cd chipwhisperer
git submodule update --init jupyter
python -m pip install -e .
python -m pip install -r jupyter/requirements.txt
sudo cp 50-newae.rules /etc/udev/rules.d/50-newae.rules
sudo udevadm control --reload-rules
sudo groupadd -f chipwhisperer
sudo usermod -aG chipwhisperer $USER
sudo usermod -aG plugdev $USER
cd jupyter
python -m pip install nbstripout
nbstripout --install
使用 Conda 创建和管理环境可以简化依赖项的管理，并且可以更容易地切换不同的 Python 版本和包版本。
三、参考网站
- ChipWhisperer官网：https://chipwhisperer.readthedocs.io/en/latest/index.html
- github仓库：https://github.com/newaetech/chipwhisperer
- jupyter notebook官网：https://jupyter-notebook.readthedocs.io/en/stable
- jupyter notebook用户手册：https://jupyter-notebook.readthedocs.io/en/stable/notebook.html
- NewAE硬件产品文档：https://rtfm.newae.com
