一个简单例子，熟悉最基本的语法，有个初步的理解
一、SCT文件修改
; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************
;片上Flash
LR_IROM1 0x08000000 0x00100000 { ; load region size_region 0x08000000是片上Flash的首地址，表示程序的存放地址
ER_IROM1 0x08000000 0x00100000 { ; load address = execution address ER_IROM1表示运行时从哪里开始执行程序
*.o (RESET, +First) ;*通配符，匹配所有文件，*.o 则表示所有以.o结尾的文件
*(InRoot$$Sections) ;表示系统初始化文件即C库
.ANY (+RO) ;.ANY表示所有文件，但是是*之后的
.ANY (+XO)
}
RW_IRAM1 0x20000000 0x00020000 {
.ANY (+RW +ZI)
}
;FSMC外部总线,运行时才有，输入加载区域
; 1、FPGA区域
FPGA_ADC_REG 0x60000000 UNINIT 0x00000010 { ; adc data
*(.fpga_adc_reg) ; 确保段名fpga_adc_reg与代码中一致,*通配符，匹配所有文件
}
FPGA_PWM_REG 0x60000010 UNINIT 0x00000010 { ; pwm data
*(.fpga_pwm_reg) ; 确保段名fpga_pwm_reg与代码中一致,*通配符，匹配所有文件
}
; 2、外部SRAM区域
EX_RAM_DATA 0x60008000 0x00004000 {
.ANY (+RW +ZI) ;扩充片上RAM，用于RW和ZI变量,128KB
}
EX_RAM_DATA_UART 0x6000C000 0x00001000 { ;指定变量存放地址
MyUart.o (+RW +ZI) ;MyUart.c文件中用到的所有RW和ZI数据都放在这个地址段0x0x6000C000 ~ 0x0x6000D000
}
EX_RAM_DATA_GPIO 0x6000D000 0x00001000 {
MyGpio.o (+RW +ZI) ;MyGpio.c文件中用到的所有RW和ZI数据都放在这个地址段0x0x6000D000 ~ 0x0x6000E000
}
EX_RAM_DATA_USER 0x6000E000 0x00001000 {
*(.my_data_user) ;*通配符，匹配所有文件，包括数据和代码
}
EX_RAM_DATA_TEST 0x6000F000 0x00001000 {
*(.my_data_test)
}
EX_RAM_CODE 0x60010000 0x00080000 { ;运行起来时将程序复制到RAM区域，运行更快，256KB
*(.copy_code)
}
; ... 加载域可以在这一直划分扩展下去
}
;片外Flash，比如QSPI型，将其划分成两段使用
EX_ROM_PART1 0x08100000 0x00080000 { ;表示程序的存放地址
EX_ROM1 0x08100000 0x00080000 { ;表示程序运行起来后从哪个地址开始执行
MyUart.o (+RO) ;MyUart.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000
MyGpio.o (+RO) ;MyGpio.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000
}
}
EX_ROM_PART2 0x08180000 0x00080000 {
EX_ROM2 0x08180000 0x00080000 { ;表示程序运行起来后从哪个地址开始执行
MyUart.o (ex_flash_uart_code) ;为MyUart.c文件分配一个代码存储段ex_flash_uart_code,只能存放MyUart.c中的代码
*.o(ex_flash_all_code) ;为所有.c文件分配一个代码存储段ex_flash_all_code
}
}

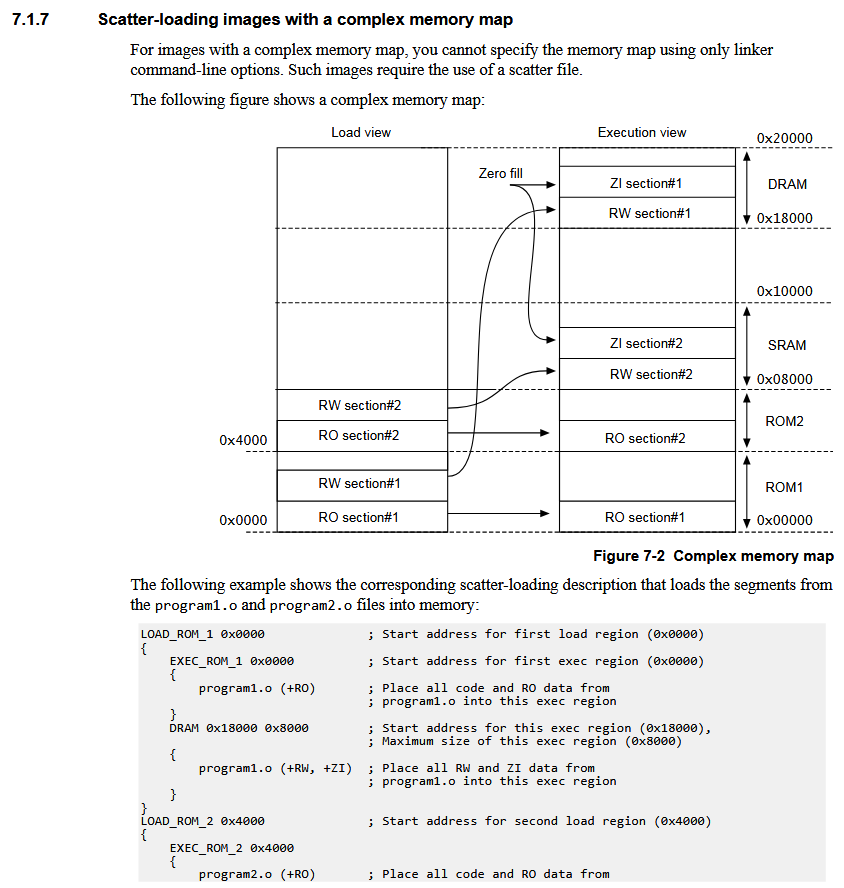

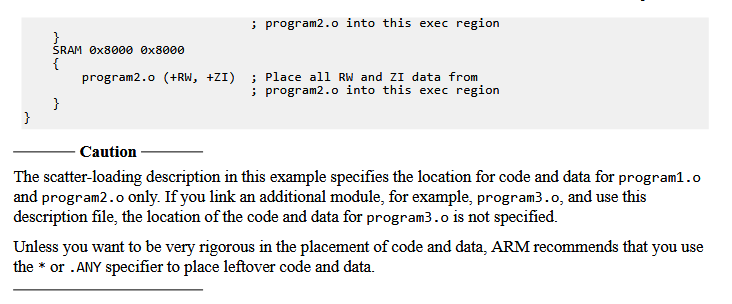

- 加载区域表示代码和数据下载到芯片时存储到哪段地址，可以存储到片上
Flash，也可以存储到片外Flash，也可以存储到RAM里。
- 对于代码，为只读类型，运行时无法更改，因此存储在
Flash中即加载区域是Flash地址段。 - 对于数据，其分成几类:
- 对于
RO只读数据，比如const类型、字符串等等，其存储在Flash，因此加载区域也是Flash地址段； - 对于
RW读写数据，比如.data，如果其有初值，那么初值要存放在Flash中，运行时先从Flash中取出初值对RW数据进行赋值，然后运行时RW数据的访问地址是在RAM里，也就是RW数据的加载区域是Flash地址段，执行区域是RAM地址段； - 对于ZI数据，比如
.bss和stack、heap，表示初始化为零的全局变量，因此无需在Flash中存放初值，也就无所谓加载区域，只有执行区域，执行区域也就是程序运行时，如果要访问这个变量，要去哪个地址段寻找。
- 对于
- 执行区域表示上电运行后程序和数据从哪个地址开始执行。
- 对于代码：也就是从哪个地址开始读取代码语句并执行，一般是程序存储在哪里，就从哪里执行，代码的执行区域和加载区域保持一致。
- 对于数据：表示程序运行起来后，去哪个地址可以访问数据，
- 对于
RO数据，例如const，需要存储在Flash中，因此其执行区域地址就处在Flash中，对应到ER_IROM1里的这个内存分配语句.ANY (+RO) ;.ANY表示所有文件，但是是*之后的，程序运行起来后也是去Flash地址段访问const变量，因此其执行区域也是Flash地址段，两个区域保持一致
ER_IROM1 0x08000000 0x00100000 { ; load address = execution address ER_IROM1表示运行时从哪里开始执行程序
*.o (RESET, +First) ;*通配符，匹配所有文件，*.o 则表示所有以.o结尾的文件
*(InRoot$$Sections) ;表示系统初始化文件即C库
.ANY (+RO) ;.ANY表示所有文件，但是是*之后的
.ANY (+XO)
}
- 对于
RW数据，如果初值不为零，那么初值需要存储到Flash中（即使初值为零，加载区域似乎也是Flash段），则其加载区域是Flash地址段，运行时访问RW数据则要去RAM里，因此执行区域是RAM地址段。例如
（1）在MyUart.c中定义一个RW变量uart_baud，带有非零初始值，注意这里是volatile类型，会有点不同，会变成RW类型。没有volatile修饰则就是RO类型
volatile const unsigned int uart_baud[2] = {9600,115200};
（2）修改SCT文件，将MyUart.c中的RW变量存放到0x6000C000地址
EX_RAM_DATA_UART 0x6000C000 0x00001000 { ;指定变量存放地址
MyUart.o (+RW +ZI) ;MyUart.c文件中用到的所有RW和ZI数据都放在这个地址段0x0x6000C000 ~ 0x0x6000D000
}
（3）查看Map文件，确认RW变量uart_baud的地址是0x6000C000,并且可以看到属性是myuart.o(.data)，表示是myuart.c文件中的.data变量即RW类型
uart_baud 0x6000c000 Data 8 myuart.o(.data)
（4）查看Map文件，uart_baud的执行区域是0x6000C000即指定地址，加载区域则是0x08000340，由编译器分配
Execution Region EX_RAM_DATA_UART (Exec base: 0x6000c000, Load base: 0x08000340, Size: 0x00000018, Max: 0x00001000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x6000c000 0x08000340 0x00000008 Data RW 39 .data myuart.o
0x6000c008 - 0x00000010 Zero RW 38 .bss myuart.o
（5）在MyGpio.c中
- 定义常量
gpio_port和全局变量gpio
//没有volatile的const
const unsigned char gpio_port[2] = {1,2};
volatile unsigned char gpio[32];
- 设置常量
gpio_port的存储地址是EX_ROM1，设置全局变量gpio的村粗地址是EX_RAM_DATA_GPIO
;RW执行区域
EX_RAM_DATA_GPIO 0x6000D000 0x00001000 {
MyGpio.o (+RW +ZI) ;MyGpio.c文件中用到的所有RW和ZI数据都放在这个地址段0x0x6000D000 ~ 0x0x6000E000
}
;片外Flash，比如QSPI型，将其划分成两段使用
EX_ROM_PART1 0x08100000 0x00080000 { ;表示程序的存放地址
EX_ROM1 0x08100000 0x00080000 { ;表示程序运行起来后从哪个地址开始执行
MyUart.o (+RO) ;MyUart.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000
MyGpio.o (+RO) ;MyGpio.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000
}
}
- 变量
uart_baud的地址是0x6000C000,并且可以看到属性是myuart.o(.data)，表示是myuart.c文件中的.data变量即RW类型 - 变量
uart的地址是0x6000c008,并且可以看到属性是myuart.o(.bss)，表示是myuart.c文件中的.bss变量即ZI类型 - 常量
gpio_port的地址是0x08100044,并且可以看到属性是mygpio.o(.constdata)，表示是mygpio.c文件中的const变量即RO类型 - 变量
gpio的地址是0x6000D000,并且可以看到属性是mygpio.o(.bss)，表示是mygpio.c文件中的.bss变量即ZI类型
gpio_port 0x08100044 Data 2 mygpio.o(.constdata)
gpio 0x6000d000 Data 32 mygpio.o(.bss)
uart_baud 0x6000c000 Data 8 myuart.o(.data)
uart 0x6000c008 Data 16 myuart.o(.bss)
总结：
【1】const变量如果被volatile修饰，则会变成RW类型
【2】ZI类型如果被attribute指定执行地址，则会变成RW类型
- 对于
ZI数据，如果没有通过SCT文件修改其执行地址即编译器自动确定，则其只有执行区域，没有加载区域，但如果通过SCT文件修改了其执行区域，则似乎变成了RW类型，就会出现加载区域，例如
（1）在main.c中定义两个初值为零的全局变量，可读可写
unsigned char test_i;
__attribute__((section(".fpga_adc_reg"))) volatile ST_REG ADC_REG[16];
__attribute__((section(".fpga_pwm_reg"))) ST_REG PWM_REG[16];
（2）修改SCT文件，将ADC_REG存放到指定地址0x60000000
FPGA_ADC_REG 0x60000000 UNINIT 0x00000010 { ; adc data
*(.fpga_adc_reg) ; 确保段名fpga_adc_reg与代码中一致,*通配符，匹配所有文件
}
FPGA_PWM_REG 0x60000010 UNINIT 0x00000010 { ; pwm data
*(.fpga_pwm_reg) ; 确保段名fpga_pwm_reg与代码中一致,*通配符，匹配所有文件
}
（3）查看Map文件，test_i 由编译器自动分配，分配到了片上RAM，ADC_REG由用户指定，分配到0x60000000地址
test_i 0x20000000 Data 1 main.o(.data)
ADC_REG 0x60000000 Data 16 main.o(.fpga_adc_reg)
PWM_REG 0x60000010 Data 16 main.o(.fpga_pwm_reg)
（4）查看Map文件，test_i没有加载区域，只有执行区域0x20000000，ADC_REG既有加载区域0x08000354，又有执行区域0x60000000
Execution Region FPGA_ADC_REG (Exec base: 0x60000000, Load base: 0x08000354, Size: 0x00000010, Max: 0x00000010, ABSOLUTE, UNINIT)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x60000000 0x08000354 0x00000010 Data RW 4 .fpga_adc_reg main.o
Execution Region FPGA_PWM_REG (Exec base: 0x60000010, Load base: 0x08000354, Size: 0x00000010, Max: 0x00000010, ABSOLUTE, UNINIT)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x60000010 0x08000354 0x00000010 Data RW 5 .fpga_pwm_reg main.o
- SCT文件的基础语法
| 语法 | 说明 |
|---|---|
LR_IROM1 |
加载域（Load Region）名称，名字自定义 |
0x08000000 |
加载域起始地址即程序和数据存放的起始地址 |
0x00080000 |
加载域的空间大小即留给程序和数据的最大存储空间 |
ER_IROM1 |
执行域（Execution Region）名称，名字自定义 |
*.o |
*表示通配符，*.o 表示所有以.o为结尾的文件 |
*.o (RESET, +First) |
存放所有.o文件时将 RESET 段（中断向量表）的变量放在最开头的位置，其他.o存放顺序不做严格要求 |
*(InRoot$$Sections) |
表示所有的系统初始化代码即C库的初始化代码（如 __main） |
.ANY (+RO) |
代表程序里用到的所有只读（Read-Only）数据 |
.ANY (+RW +ZI) |
代表程序里用到的所有可读写（RW）和零初始化（ZI）数据 |
+ZI |
代表程序里用到的Zero-Initialized 数据（如未初始化的全局变量.bss、stack、heap） |
MyGpio.o (+RO) |
代表MyGpio.c文件里用到的所有只读（Read-Only）数据 |
MyGpio.o (gpio_section) |
代表为MyGpio.c划分出一个段即名字是gpio_section，用于存放MyGpio.c文件中的数据或代码 |
* (.all_section) |
代表为所有文件划分出一个段即名字是.all_section，所有文件都可以往这个段放数据或者代码 |
二、MyUart.c文件
volatile const unsigned int uart_baud[2] = {9600,115200};
volatile unsigned char uart[16];
void uart_test()
{
for(unsigned char i = 0; i < 16; i++)
{
uart[i] = i + uart_baud[0];
}
}
__attribute__((section("ex_flash_uart_code"))) void uart_ex_flash()
{
uart_test();
for(unsigned char i = 0; i < 16; i++)
{
uart[i]--;
}
}
三、MyGpio.c文件
volatile const unsigned char gpio_port[2] = {1,2};
volatile unsigned char gpio[32];
void gpio_test()
{
for(unsigned char i = 0; i < 32; i++)
{
gpio[i] = i*2 + gpio_port[0];
}
}
__attribute__((section("ex_flash_all_code"))) void gpio_ex_flash()
{
gpio_test();
for(unsigned char i = 0; i < 16; i++)
{
gpio[i]--;
}
}
四、MyTest.c文件
__attribute__((section(".my_data_user"))) volatile unsigned char user[10];
__attribute__((section(".my_data_test"))) volatile unsigned char test[20];
__attribute__((section("ex_flash_all_code"))) void my_test()
{
for(unsigned char i = 0; i < 10; i++)
{
user[i] = i*2;
test[i] = i*3;
}
}
五、主函数里要调用
typedef struct
{
unsigned char bit0:1;
unsigned char bit1:1;
unsigned char bit2:1;
unsigned char bit3:1;
unsigned char bit4:1;
unsigned char bit5:1;
unsigned char bit6:1;
unsigned char bit7:1;
}ST_BITS; //位域，按位访问
typedef union
{
unsigned char all;
ST_BITS bits;
}ST_REG; //按位或者整体访问
__attribute__((section(".fpga_adc_reg"))) volatile ST_REG ADC_REG[16];
__attribute__((section(".fpga_pwm_reg"))) volatile ST_REG PWM_REG[16];
void my_test();
void uart_ex_flash();
void gpio_ex_flash();
int main(void)
{
unsigned char i= 0;
/* 1、分散加载文件指定FPGA变量存放地址 */
for(i = 0; i<16;i++)
{
ADC_REG[i].all=i;
PWM_REG[i].bits.bit0 = i+0;
}
/* 2、分散加载文件测试 */
my_test();
uart_ex_flash();
gpio_ex_flash();
while(1)
{
}
}
一定要调用这些变量和函数，否则编译器会将其优化移除，也就看不到存储到指定地址的效果了
六、查看Map表
6.1 Memory Map of the image
- 程序和只读变量的加载区域和执行区域一致，都是
0x08000000
Image Entry point : 0x08000189
Load Region LR_IROM1 (Base: 0x08000000, Size: 0x0000036c, Max: 0x00100000, ABSOLUTE)
Execution Region ER_IROM1 (Exec base: 0x08000000, Load base: 0x08000000, Size: 0x00000320, Max: 0x00100000, ABSOLUTE)
Execution Region ER_IROM1 (Exec base: 0x08000000, Load base: 0x08000000, Size: 0x00000320, Max: 0x00100000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x08000000 0x08000000 0x00000188 Data RO 30 RESET startup_stm32f40xx.o
0x08000188 0x08000188 0x00000000 Code RO 90 * .ARM.Collect$$$$00000000 mc_w.l(entry.o)
0x08000188 0x08000188 0x00000004 Code RO 93 .ARM.Collect$$$$00000001 mc_w.l(entry2.o)
0x0800018c 0x0800018c 0x00000004 Code RO 96 .ARM.Collect$$$$00000004 mc_w.l(entry5.o)
0x08000190 0x08000190 0x00000000 Code RO 98 .ARM.Collect$$$$00000008 mc_w.l(entry7b.o)
0x08000190 0x08000190 0x00000000 Code RO 100 .ARM.Collect$$$$0000000A mc_w.l(entry8b.o)
0x08000190 0x08000190 0x00000008 Code RO 101 .ARM.Collect$$$$0000000B mc_w.l(entry9a.o)
0x08000198 0x08000198 0x00000004 Code RO 108 .ARM.Collect$$$$0000000E mc_w.l(entry12b.o)
0x0800019c 0x0800019c 0x00000000 Code RO 103 .ARM.Collect$$$$0000000F mc_w.l(entry10a.o)
0x0800019c 0x0800019c 0x00000000 Code RO 105 .ARM.Collect$$$$00000011 mc_w.l(entry11a.o)
0x0800019c 0x0800019c 0x00000004 Code RO 94 .ARM.Collect$$$$00002712 mc_w.l(entry2.o)
0x080001a0 0x080001a0 0x00000024 Code RO 31 .text startup_stm32f40xx.o
0x080001c4 0x080001c4 0x00000024 Code RO 109 .text mc_w.l(init.o)
0x080001e8 0x080001e8 0x00000002 Code RO 1 i.SystemInit main.o
0x080001ea 0x080001ea 0x0000000e Code RO 113 i.__scatterload_copy mc_w.l(handlers.o)
0x080001f8 0x080001f8 0x00000002 Code RO 114 i.__scatterload_null mc_w.l(handlers.o)
0x080001fa 0x080001fa 0x0000000e Code RO 115 i.__scatterload_zeroinit mc_w.l(handlers.o)
0x08000208 0x08000208 0x00000088 Code RO 2 i.main main.o
0x08000290 0x08000290 0x00000090 Data RO 111 Region$$Table anon$$obj.o
STACK属于ZI变量，定义在启动文件里，这里是由编译器自动分配地址，分配到起始地址0x20000008，栈所在空间大小是0x00000400。也可以修改SCT文件，达到用户指定其地址的效果。
Stack_Size EQU 0x00000400
AREA STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem SPACE Stack_Size
__initial_sp
Execution Region RW_IRAM1 (Exec base: 0x20000000, Load base: 0x08000350, Size: 0x00000408, Max: 0x00020000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x20000000 0x08000350 0x00000001 Data RW 3 .data main.o
0x20000001 0x08000351 0x00000007 PAD
0x20000008 - 0x00000400 Zero RW 29 STACK startup_stm32f40xx.o
- 程序和
SCT文件配合将变量ADC_REG和PWM_REG存放到指定地址段，修改了执行地址，变成了RW变量，RW变量有加载区域和执行区域。ADC_REG的执行区域是0x60000000即去0x60000000地址可以访问到ADC_REG变量，加载区域是0x08000320，即上电运行时先从Flash地址0x08000320取数据赋值给ADC_REG变量作为初值。
__attribute__((section(".fpga_adc_reg"))) volatile ST_REG ADC_REG[16];
__attribute__((section(".fpga_pwm_reg"))) volatile ST_REG PWM_REG[16];
Execution Region FPGA_ADC_REG (Exec base: 0x60000000, Load base: 0x08000320, Size: 0x00000010, Max: 0x00000010, ABSOLUTE, UNINIT)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x60000000 0x08000320 0x00000010 Data RW 3 .fpga_adc_reg main.o
Execution Region FPGA_PWM_REG (Exec base: 0x60000010, Load base: 0x08000330, Size: 0x00000010, Max: 0x00000010, ABSOLUTE, UNINIT)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x60000010 0x08000330 0x00000010 Data RW 4 .fpga_pwm_reg main.o
- 修改
SCT文件划分出段EX_RAM_DATA，用于存放运行时的任意RW和ZI数据，用于补充片上RAM空间不足的问题。但这个程序片上RAM空间足够，因此编译器没有将变量放到段EX_RAM_DATA，编译时也就报了个警告：No section assigned to this execution region
EX_RAM_DATA 0x60008000 0x00004000 {
.ANY (+RW +ZI) ;扩充片上RAM，用于RW和ZI变量,128KB
}
Execution Region EX_RAM_DATA (Exec base: 0x60008000, Load base: 0x08000340, Size: 0x00000000, Max: 0x00004000, ABSOLUTE)
**** No section assigned to this execution region ****
MyUart.c文件中的RW和ZI变量，即uart_baud和uart存放到段EX_RAM_DATA_UART，此变量有加载地址和执行地址
volatile const unsigned int uart_baud[2] = {9600,115200};
volatile unsigned char uart[16];
MyGpio.c文件中的RW和ZI变量，即gpio_port和gpio存放到段EX_RAM_DATA_GPIO，此变量有加载地址和执行地址
volatile const unsigned char gpio_port[2] = {1,2};
volatile unsigned char gpio[32];
MyTest.c文件中的RW和ZI变量，即user通过attribute指令存放到段.my_data_user，test通过attribute指令存放到段.my_data_test，此变量有加载地址和执行地址
__attribute__((section(".my_data_user"))) volatile unsigned char user[10];
__attribute__((section(".my_data_test"))) volatile unsigned char test[20];
Execution Region EX_RAM_DATA_UART (Exec base: 0x6000c000, Load base: 0x08000340, Size: 0x00000018, Max: 0x00001000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x6000c000 0x08000340 0x00000008 Data RW 39 .data myuart.o
0x6000c008 - 0x00000010 Zero RW 38 .bss myuart.o
Execution Region EX_RAM_DATA_GPIO (Exec base: 0x6000d000, Load base: 0x08000348, Size: 0x00000024, Max: 0x00001000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x6000d000 0x08000348 0x00000002 Data RW 59 .data mygpio.o
0x6000d002 0x0800034a 0x00000002 PAD
0x6000d004 - 0x00000020 Zero RW 58 .bss mygpio.o
Execution Region EX_RAM_DATA_USER (Exec base: 0x6000e000, Load base: 0x0800034c, Size: 0x0000000c, Max: 0x00001000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x6000e000 0x0800034c 0x0000000a Data RW 78 .my_data_user mytest.o
Execution Region EX_RAM_DATA_TEST (Exec base: 0x6000f000, Load base: 0x08000358, Size: 0x00000014, Max: 0x00001000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x6000f000 0x08000358 0x00000014 Data RW 77 .my_data_test mytest.o
- 未在此段存放数据或代码，因此报了告警：
No section assigned to this execution region
Execution Region EX_RAM_CODE (Exec base: 0x60010000, Load base: 0x0800036c, Size: 0x00000000, Max: 0x00080000, ABSOLUTE)
**** No section assigned to this execution region ****
- 修改
SCT文件划分出了片外Flash段，用于外接Flash设备的情况，可以将一些代码或者RO数据存放到片外Flash，能够灵活启动程序，比如从外部Flash启动程序，并且外部Flash可以做成可插拔替换的形式，那么只需更换外部Flash，就可以执行不同的程序，而无需重新烧写程序。片外Flash划分成两段使用，这是Part1：
MyUart.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000MyGpio.c文件中所有RO即RO数据和Code都放在这个地址段0x08100000 ~ 0x08180000
i.gpio_test 0x08100000 Section 0 mygpio.o(i.gpio_test)
i.uart_test 0x08100024 Section 0 myuart.o(i.uart_test)
Load Region EX_ROM_PART1 (Base: 0x08100000, Size: 0x00000044, Max: 0x00080000, ABSOLUTE)
Execution Region EX_ROM1 (Exec base: 0x08100000, Load base: 0x08100000, Size: 0x00000044, Max: 0x00080000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x08100000 0x08100000 0x00000024 Code RO 57 i.gpio_test mygpio.o
0x08100024 0x08100024 0x00000020 Code RO 37 i.uart_test myuart.o
- 片外
Flash划分成两段使用，这是Part2：
- 为
MyUart.c文件分配一个代码存储段ex_flash_uart_code,只能存放MyUart.c中的代码； - 为所有
.c文件分配一个代码存储段ex_flash_all_code
EX_ROM_PART2 0x08180000 0x00080000 {
EX_ROM2 0x08180000 0x00080000 { ;表示程序运行起来后从哪个地址开始执行
MyUart.o (ex_flash_uart_code) ;为MyUart.c文件分配一个代码存储段ex_flash_uart_code,只能存放MyUart.c中的代码
*.o(ex_flash_all_code) ;为所有.c文件分配一个代码存储段ex_flash_all_code
}
}
__attribute__((section("ex_flash_uart_code"))) void uart_ex_flash()
__attribute__((section("ex_flash_all_code"))) void gpio_ex_flash()
__attribute__((section("ex_flash_all_code"))) void my_test()
gpio_ex_flash 0x08180001 Thumb Code 30 mygpio.o(ex_flash_all_code)
my_test 0x08180025 Thumb Code 30 mytest.o(ex_flash_all_code)
uart_ex_flash 0x0818004d Thumb Code 30 myuart.o(ex_flash_uart_code)
Load Region EX_ROM_PART2 (Base: 0x08180000, Size: 0x00000070, Max: 0x00080000, ABSOLUTE)
Execution Region EX_ROM2 (Exec base: 0x08180000, Load base: 0x08180000, Size: 0x00000070, Max: 0x00080000, ABSOLUTE)
Exec Addr Load Addr Size Type Attr Idx E Section Name Object
0x08180000 0x08180000 0x00000024 Code RO 56 ex_flash_all_code mygpio.o
0x08180024 0x08180024 0x00000028 Code RO 76 ex_flash_all_code mytest.o
0x0818004c 0x0818004c 0x00000024 Code RO 36 ex_flash_uart_code myuart.o
6.2 Image Symbol Table
i.main 0x08000208 Section 0 main.o(i.main)
i.gpio_test 0x08100000 Section 0 mygpio.o(i.gpio_test)
i.uart_test 0x08100024 Section 0 myuart.o(i.uart_test)
.constdata 0x08100044 Section 2 mygpio.o(.constdata)
ex_flash_all_code 0x08180000 Section 0 mygpio.o(ex_flash_all_code)
ex_flash_all_code 0x08180024 Section 0 mytest.o(ex_flash_all_code)
ex_flash_uart_code 0x0818004c Section 0 myuart.o(ex_flash_uart_code)
.data 0x20000000 Section 1 main.o(.data)
STACK 0x20000008 Section 1024 startup_stm32f40xx.o(STACK)
.fpga_adc_reg 0x60000000 Section 16 main.o(.fpga_adc_reg)
.fpga_pwm_reg 0x60000010 Section 16 main.o(.fpga_pwm_reg)
.data 0x6000c000 Section 8 myuart.o(.data)
.bss 0x6000c008 Section 16 myuart.o(.bss)
.bss 0x6000d000 Section 32 mygpio.o(.bss)
.my_data_user 0x6000e000 Section 10 mytest.o(.my_data_user)
.my_data_test 0x6000f000 Section 20 mytest.o(.my_data_test)
main 0x08000209 Thumb Code 146 main.o(i.main)
Region$$Table$$Base 0x080002b0 Number 0 anon$$obj.o(Region$$Table)
Region$$Table$$Limit 0x08000340 Number 0 anon$$obj.o(Region$$Table)
gpio_test 0x08100001 Thumb Code 26 mygpio.o(i.gpio_test)
uart_test 0x08100025 Thumb Code 24 myuart.o(i.uart_test)
gpio_port 0x08100044 Data 2 mygpio.o(.constdata)
gpio_ex_flash 0x08180001 Thumb Code 30 mygpio.o(ex_flash_all_code)
my_test 0x08180025 Thumb Code 30 mytest.o(ex_flash_all_code)
uart_ex_flash 0x0818004d Thumb Code 30 myuart.o(ex_flash_uart_code)
test_i 0x20000000 Data 1 main.o(.data)
__initial_sp 0x20000408 Data 0 startup_stm32f40xx.o(STACK)
ADC_REG 0x60000000 Data 16 main.o(.fpga_adc_reg)
PWM_REG 0x60000010 Data 16 main.o(.fpga_pwm_reg)
uart_baud 0x6000c000 Data 8 myuart.o(.data)
uart 0x6000c008 Data 16 myuart.o(.bss)
gpio 0x6000d000 Data 32 mygpio.o(.bss)
user 0x6000e000 Data 10 mytest.o(.my_data_user)
test 0x6000f000 Data 20 mytest.o(.my_data_test)
