[深度学习]卷积神经网络

目录

一、实验目的

二、实验环境

三、实验内容

3.1 训练模型，通过调整超参数、使用不同优化器，并对比训练结果

3.1.1  LeNet模型

3.1.2  AlexNet模型

3.1.3  VGG模型

3.1.4  ResNet模型

3.2  调整AlexNet模型

3.2.1 简化模型

3.2.2 设计模型以便可以直接在28*28图像上工作

一、实验目的

1. 了解python语法
2. 运行LeNet\AlexNet\VGG\ResNet源码，调整超参数、选择其它优化器等，比较实验结果。
3. 简化AlexNet模型以加快训练速度，同时确保准确性不会显著下降，对比模型精度变化。

二、实验环境

Baidu 飞桨AI Studio

三、实验内容

3.1 训练模型，通过调整超参数、使用不同优化器，并对比训练结果

3.1.1  LeNet模型

（1）代码分析：

import torch
from torch import nn
from d2l import torch as d2l
import os
net = nn.Sequential(
    nn.Conv2d(1, 6, kernel_size=5, padding=2), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    nn.Conv2d(6, 16, kernel_size=5), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    nn.Flatten(),
    nn.Linear(16 * 5 * 5, 120), nn.Sigmoid(),
    nn.Linear(120, 84), nn.Sigmoid(),
    nn.Linear(84, 10))

X = torch.rand(size=(1, 1, 28, 28), dtype=torch.float32)
for layer in net:
    X = layer(X)
    print(layer.__class__.__name__,'output shape: \t',X.shape)

import torchvision
from torchvision import transforms
from torch.utils import data
def get_dataloader_workers():
    return 4
def load_data_fashion_mnist(batch_size, resize=None):
    trans = [transforms.ToTensor()]
    if resize:
        trans.insert(0, transforms.Resize(resize))
    trans = transforms.Compose(trans)
    mnist_train = torchvision.datasets.FashionMNIST(
        root="./data", train=True, transform=trans, download=True)
    mnist_test = torchvision.datasets.FashionMNIST(
        root="./data", train=False, transform=trans, download=True)
    return (data.DataLoader(mnist_train, batch_size, shuffle=True,
                            num_workers=get_dataloader_workers()),
            data.DataLoader(mnist_test, batch_size, shuffle=False,
                            num_workers=get_dataloader_workers()))

batch_size = 256
train_iter, test_iter = load_data_fashion_mnist(batch_size=batch_size)

def evaluate_accuracy_gpu(net, data_iter, device=None): #@save
    if isinstance(net, nn.Module):
        net.eval()
        if not device:
            device = next(iter(net.parameters())).device
    metric = d2l.Accumulator(2)
    with torch.no_grad():
        for X, y in data_iter:
            if isinstance(X, list):
                X = [x.to(device) for x in X]
            else:
                X = X.to(device)
            y = y.to(device)
            metric.add(d2l.accuracy(net(X), y), y.numel())
    return metric[0] / metric[1]

#@save
def train_ch6(net, train_iter, test_iter, num_epochs, lr, device):
    def init_weights(m):
        if type(m) == nn.Linear or type(m) == nn.Conv2d:
            nn.init.xavier_uniform_(m.weight)
    net.apply(init_weights)
    print('training on', device)
    net.to(device)
    optimizer = torch.optim.SGD(net.parameters(), lr=lr)
    loss = nn.CrossEntropyLoss()
    timer, num_batches = d2l.Timer(), len(train_iter)
    total_loss = d2l.Accumulator(2)
    total_acc = d2l.Accumulator(2)
    for epoch in range(num_epochs):
        metric = d2l.Accumulator(3)
        net.train()
        for i, (X, y) in enumerate(train_iter):
            timer.start()
            optimizer.zero_grad()
            X, y = X.to(device), y.to(device)
            y_hat = net(X)
            l = loss(y_hat, y)
            l.backward()
            optimizer.step()
            with torch.no_grad():
                metric.add(l * X.shape[0], d2l.accuracy(y_hat, y), X.shape[0])
                total_loss.add(l * X.shape[0], X.shape[0])
                total_acc.add(d2l.accuracy(y_hat, y), y.numel())
            timer.stop()
            train_l = metric[0] / metric[2]
            train_acc = metric[1] / metric[2]
            if (i + 1) % (num_batches // 5) == 0 or i == num_batches - 1:
                print(f'Epoch {epoch + 1}, Batch {i + 1}/{num_batches},'
                 f'Loss: {train_l:.3f}, Train Acc: {train_acc:.3f}')
        test_acc = evaluate_accuracy_gpu(net, test_iter)
        print(f'Epoch {epoch + 1}, Test Acc: {test_acc:.3f}')
    print(f'Total loss: {total_loss[0]:.3f}, Total accuracy: {total_acc[0] / total_acc[1]:.3f}')
    print(f'{metric[2] * num_epochs / timer.sum():.1f} examples/sec on {str(device)}')
lr, num_epochs = 0.9, 10
train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

 代码部分实现了卷积神经网络CNN对FashionMNIST数据集的分类任务，并使用PyTorch进行训练和评估模型。

代码中定义网络结构为两个包含激活函数的卷积层、两个平均池化层、一个展平层和三个带有激活函数的全连接层。遍历网络结构的每个层并打印每层的输出形状。

定义数据集的数据加载器并进行预处理。并设置了评估函数用于在GPU上评估模型的准确性，设置训练函数，其中使用随机梯度下降（SGD）和交叉熵损失函数更新参数，最后打印训练和测试的损失及准确率。

代码中定义的学习率lr=0.9,训练轮数num_epochs=10，可以通过调整超参数调整模型。

（2）调整模型、 对比实验结果：

原模型的优化器使用了 torch.optim.SGD（随机梯度下降）

• 学习率lr=0.9   训练轮数num_epochs=10    批量大小batch_size=256，结果如图1所示，原模型训练结果图中展示了每个批次的训练损失和准确率以及每个epoch结束后的测试准确率，最后计算总损失及准确率。
• 调整模型，将优化器修改为 Adam 优化器，结果如图2所示。
• 设置学习率lr=0.01，不改变训练轮数num_epochs=10和批量大小batch_size=256，结果图如图3所示。同样设置学习率lr=1.5，不改变其它参数，结果如图4所示。设置学习率lr=3,不改变其它参数，结果如图5所示。
• 设置训练轮数num_epochs=20，不改变学习率lr=0.9和批量大小batch_size=256，结果图如图6所示。同样设置训练轮数num_epochs=100,不改变其它参数，结果如图7所示。设置训练轮数num_epochs=150,不改变其它参数，结果如图8所示。
• 设置批量大小batch_size=128,不改变学习率lr=0.9和训练轮数num_epochs=10,结果如图9所示。同样设置批量大小batch_size=512，不改变其它参数，结果如图10所示。

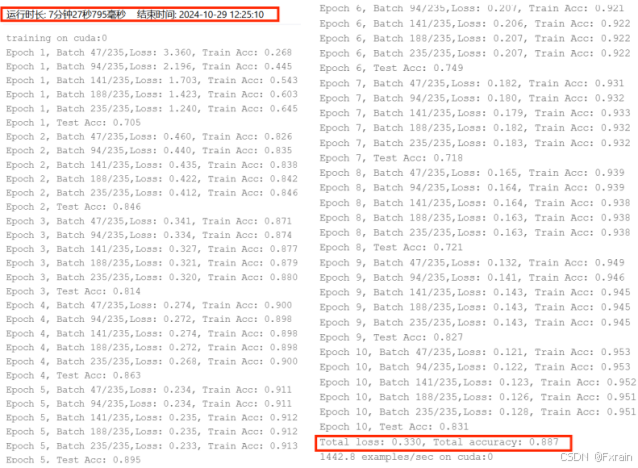

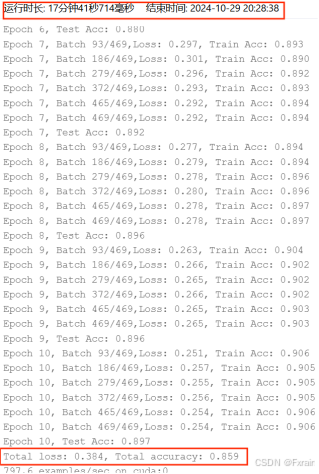

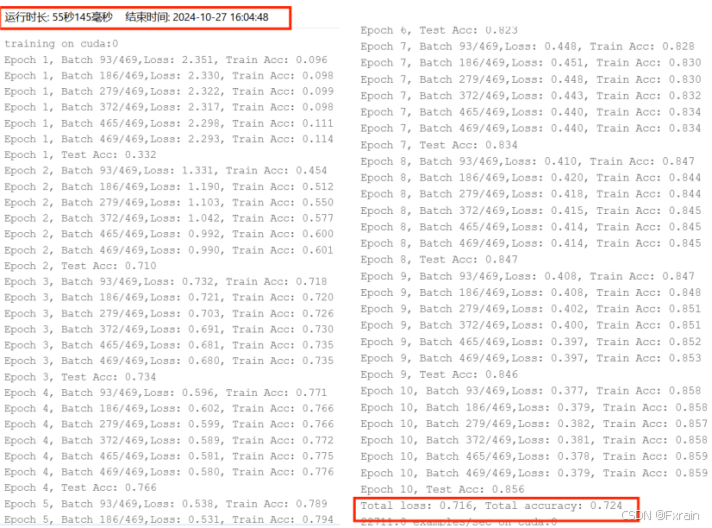

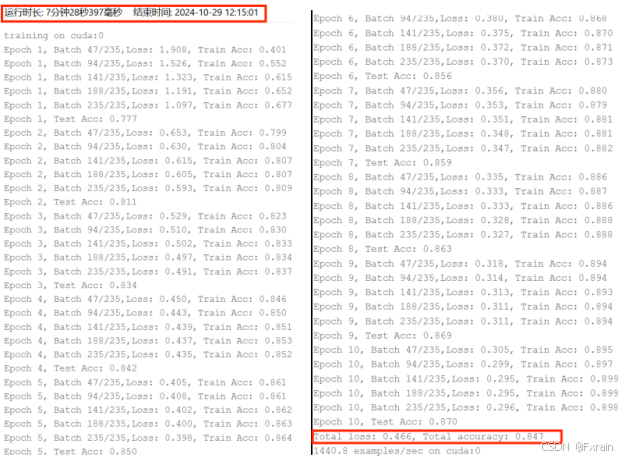

图 1 SGD优化器 学习率lr=0.9 训练轮数num_epochs=10 批量大小batch_size=256

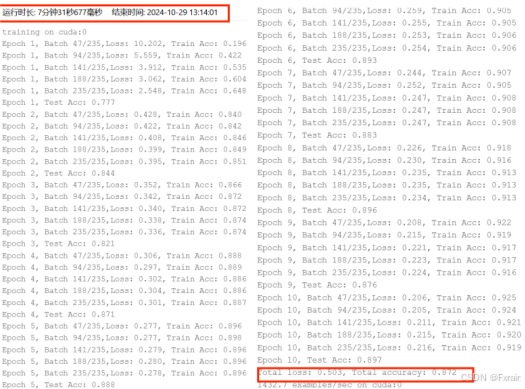

图 2 Adam优化器 学习率lr=0.9 训练轮数num_epochs=10 批量大小batch_size=256

图 3 SGD优化器 学习率lr=0.01 训练轮数num_epochs=10 批量大小batch_size=256

图 4 SGD优化器 学习率lr=1.5 训练轮数num_epochs=10 批量大小batch_size=256

图 5 SGD优化器 学习率lr=3 训练轮数num_epochs=10 批量大小batch_size=256

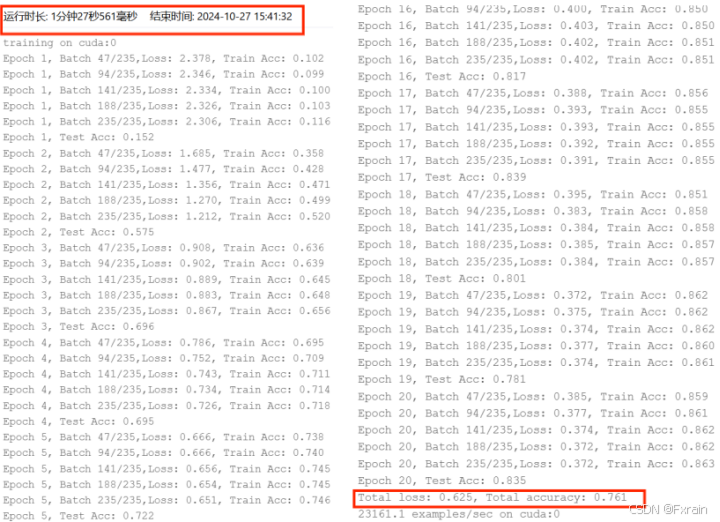

图 6 SGD优化器 学习率lr=0.9 训练轮数num_epochs=20 批量大小batch_size=256

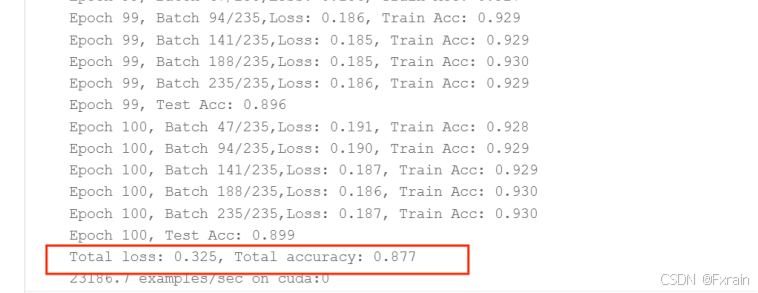

图 7 SGD优化器 学习率lr=0.9 训练轮数num_epochs=100 批量大小batch_size=256

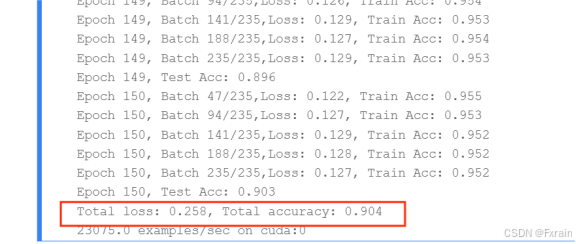

图 8 SGD优化器 学习率lr=0.9 训练轮数num_epochs=150 批量大小batch_size=256

图 9  SGD优化器 学习率lr=0.9 训练轮数num_epochs=10 批量大小batch_size=128

图 10  SGD优化器 学习率lr=0.9 训练轮数num_epochs=10 批量大小batch_size=512

（3）绘制表格并分析实验结果，如表1所示：

对比实验结果可知，对于Fashion-MNIST数据集，使用SGD优化器的模型整体准确率高于使用Adam优化器的模型；其次，实验中学习率在一定范围内适当地提高有利于降低平均损失率，提高模型的准确率，效率也有所提高；对于训练轮数，较小的训练轮数节省了时间和计算资源，较大的训练轮数使模型更好地拟合训练数据，但是计算成本高，需要更多的计算时间；对于批量大小，较小的批量大小导致模型训练时间更长，增加了损失波动，同时模型的准确率也有所提高。较大的批量大小由于减少了批次的数量，计算量减少，训练时间更短。

3.1.2  AlexNet模型

（1）代码分析：

import torch
from torch import nn
from d2l import torch as d2l

net = nn.Sequential(
    nn.Conv2d(1, 96, kernel_size=11, stride=4, padding=1), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Conv2d(96, 256, kernel_size=5, padding=2), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Conv2d(256, 384, kernel_size=3, padding=1), nn.ReLU(),
    nn.Conv2d(384, 384, kernel_size=3, padding=1), nn.ReLU(),
    nn.Conv2d(384, 256, kernel_size=3, padding=1), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Flatten(),
    nn.Linear(6400, 4096), nn.ReLU(),
    nn.Dropout(p=0.5),
    nn.Linear(4096, 4096), nn.ReLU(),
    nn.Dropout(p=0.5),
    nn.Linear(4096, 10))

X = torch.randn(1, 1, 224, 224)
for layer in net:
    X=layer(X)

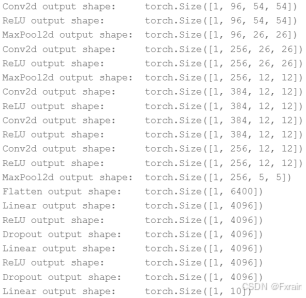

    print(layer.__class__.__name__,'output shape:\t',X.shape)

import torchvision
from torchvision import transforms
from torch.utils import data
def get_dataloader_workers():
    return 4
def load_data_fashion_mnist(batch_size, resize=None):
    trans = [transforms.ToTensor()]
    if resize:
        trans.insert(0, transforms.Resize(resize))
    trans = transforms.Compose(trans)
    mnist_train = torchvision.datasets.FashionMNIST(
        root="./data", train=True, transform=trans, download=True)
    mnist_test = torchvision.datasets.FashionMNIST(
        root="./data", train=False, transform=trans, download=True)
    return (data.DataLoader(mnist_train, batch_size, shuffle=True,
                            num_workers=get_dataloader_workers()),
            data.DataLoader(mnist_test, batch_size, shuffle=False,
                            num_workers=get_dataloader_workers()))
batch_size = 128
train_iter, test_iter = load_data_fashion_mnist(batch_size, resize=224)
lr, num_epochs = 0.01, 10
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

代码中定义了基于AlexNet的神经网络。第一层是卷积层，使用96个11x11的滤波器，步幅为4，填充为1。第二层是最大池化层，使用3x3的窗口，步幅为2。第三层是卷积层，使用256个5x5的滤波器，填充为2。第四层是最大池化层，使用3x3的窗口，步幅为2。第五到第七层是两个卷积层，每个使用384个3x3的滤波器，填充为1。第八层是另一个卷积层，使用256个3x3的滤波器，填充为1。第九层是最大池化层，使用3x3的窗口，步幅为2。第十层是展平层，将多维张量展平成一维向量。第十一到第十三层是三个全连接层，分别有4096个神经元，并使用ReLU激活函数和Dropout正则化。最后一层是输出层，有10个神经元，对应于10个类别。对于数据加载及预处理后训练模型，代码中设置学习率lr为0.01，设置训练轮数num_epochs为10，可以通过调整超参数调整模型。

（2）调整模型、 对比实验结果：

a.原模型的优化器使用了 torch.optim.SGD（随机梯度下降）

学习率lr=0.01   训练轮数num_epochs=10    批量大小batch_size=128  工作线程数=4

结果如图11所示，原模型训练结果图中展示了每个批次的训练损失和准确率以及每个epoch结束后的测试准确率，最后计算总损失及准确率。

b.调整模型，将优化器修改为 Adam 优化器，结果如图12所示。

c.设置学习率lr=0.001，不改变训练轮数num_epochs=10和批量大小batch_size=128，结果图如图13所示。同样设置学习率lr=0.5，不改变其它参数，结果如图14所示。

d.设置训练轮数num_epochs=5，不改变学习率lr=0.01和批量大小batch_size=128，结果图如图15所示。同样设置训练轮数num_epochs=20,不改变其它参数，结果如图16所示。

e.设置批量大小batch_size=64，不改变学习率lr=0.01和训练轮数num_epochs=10，结果图如图17所示。同样设置batch_size=256,不改变其它参数，结果如图18所示。

f.设置工作线程数=8，不改变其他参数，结果如图19所示。

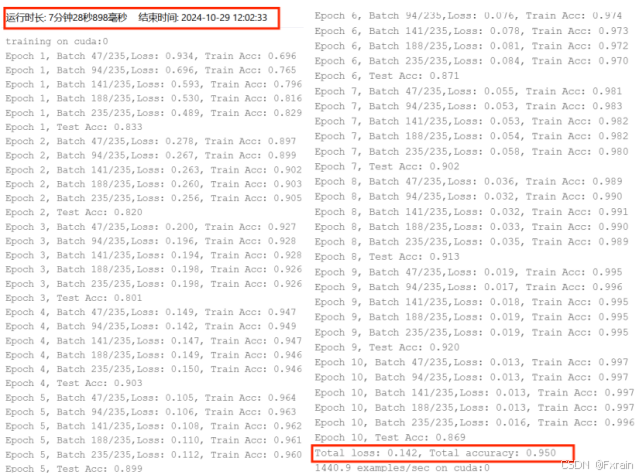

图 11  SGD优化器 学习率lr=0.01 训练轮数num_epochs=10 批量大小batch_size=128

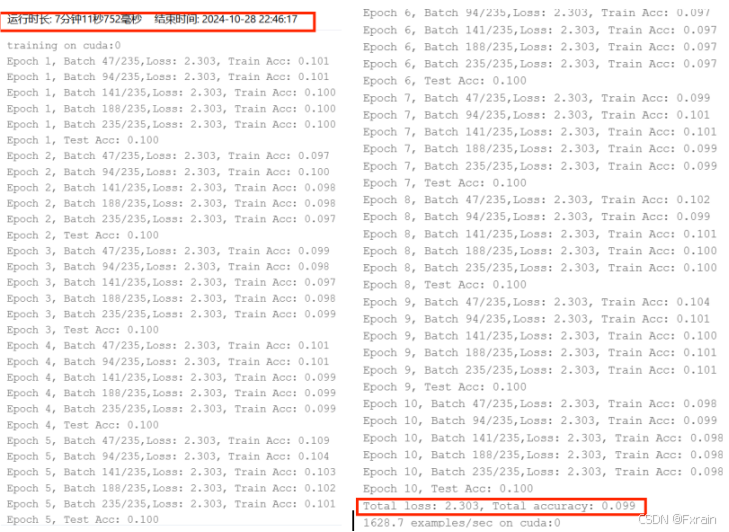

图 12  Adam优化器 学习率lr=0.01 训练轮数num_epochs=10 批量大小batch_size=128

图 13  SGD优化器 学习率lr=0.001 训练轮数num_epochs=10 批量大小batch_size=128

图 14  SGD优化器 学习率lr=0.5 训练轮数num_epochs=10 批量大小batch_size=128

图 15  SGD优化器 学习率lr=0.01 训练轮数num_epochs=5 批量大小batch_size=128

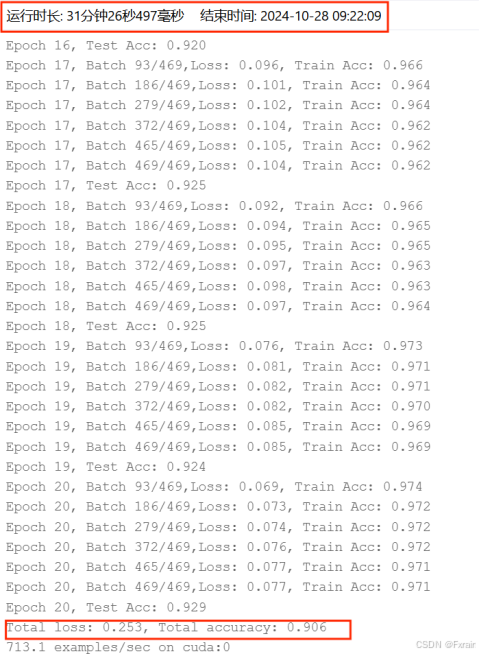

图 16  SGD优化器 学习率lr=0.01 训练轮数num_epochs=20 批量大小batch_size=128

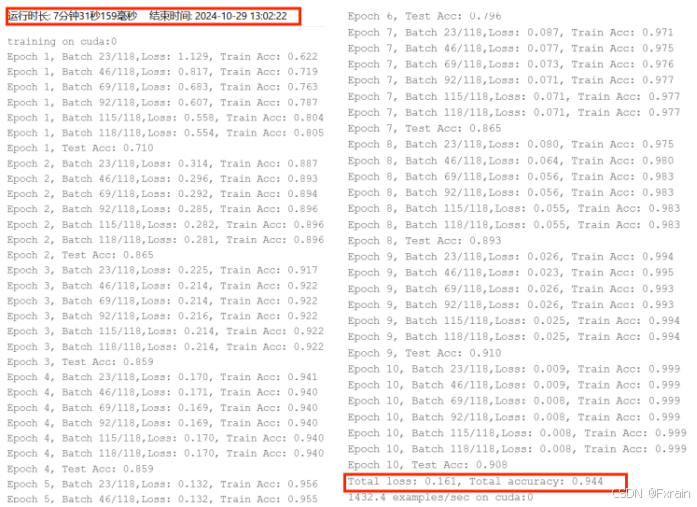

图 17  SGD优化器 学习率lr=0.01 训练轮数num_epochs=10 批量大小batch_size=64

图 18  SGD优化器 学习率lr=0.01 训练轮数num_epochs=10 批量大小batch_size=256

图 19 工作线程数=8

（3）绘制表格并分析实验结果，如表2所示：

对比实验结果可知，在使用AlexNet的模型中，使用SGD优化器的准确率高于使用Adam模型的准确率，但是准确率高的同时SGD优化器的运行时间更长；对比学习率从0.001到0.01再到0.5，适当增加学习率，模型的准确率会提高，平均损失有所降低，如果学习率过大，会造成模型精度下降，可能会导致模型过拟合；对比训练轮数从5到10再到20，增加训练轮数有利于模型提高准确率，但是同时计算时间增加，计算成本提高；对比批量大小从64到128再到256，从实验结果可以看出当批量大小设置为128时训练出的模型精度最高；当修改模型工作线程数从4到8，可以看到工作线程数的改变对模型损失率、准确率等并无较大影响。

3.1.3  VGG模型

（1）代码分析：

import torch
from torch import nn
from d2l import torch as d2l

def vgg_block(num_convs, in_channels, out_channels):
    layers = []
    for _ in range(num_convs):
        layers.append(nn.Conv2d(in_channels, out_channels,
                                kernel_size=3, padding=1))
        layers.append(nn.ReLU())
        in_channels = out_channels
    layers.append(nn.MaxPool2d(kernel_size=2,stride=2))
    return nn.Sequential(*layers)

conv_arch = ((1, 64), (1, 128), (2, 256), (2, 512), (2, 512))

def vgg(conv_arch):
    conv_blks = []
    in_channels = 1
    for (num_convs, out_channels) in conv_arch:
        conv_blks.append(vgg_block(num_convs, in_channels, out_channels))
        in_channels = out_channels
    return nn.Sequential(
        *conv_blks, nn.Flatten(),
        nn.Linear(out_channels * 7 * 7, 4096), nn.ReLU(), nn.Dropout(0.5),
        nn.Linear(4096, 4096), nn.ReLU(), nn.Dropout(0.5),
        nn.Linear(4096, 10))

net = vgg(conv_arch)

X = torch.randn(size=(1, 1, 224, 224))
for blk in net:
    X = blk(X)

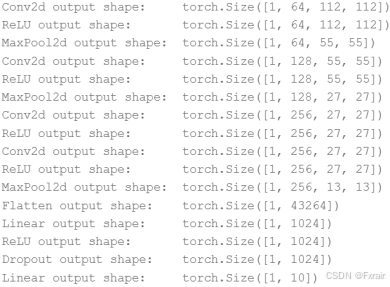

    print(blk.__class__.__name__,'output shape:\t',X.shape)

ratio = 4
small_conv_arch = [(pair[0], pair[1] // ratio) for pair in conv_arch]
net = vgg(small_conv_arch)

代码中通过一个VGG网络处理FashionMNIST数据集，vgg_block函数定义了一个基本的VGG块，包含多个卷积层和ReLU激活函数，最后连接最大池化层。vgg函数根据conv_arch构建整个VGG网络，包括卷积块、展平层和全连接层。打印每一层输出的形状，以验证网络结构是否正确。通过将每个卷积层的输出通道数除以ratio来缩小模型的规模，并重新构建VGG网络。

加载训练数据集后进行模型训练，代码如上述两个模型所示，其中设置学习率、训练轮数和批量大小，可通过修改超参数调整网络模型。

（2）调整模型、 对比实验结果：

a.原模型的优化器使用了 torch.optim.SGD（随机梯度下降）

学习率lr=0.05   训练轮数num_epochs=10    批量大小batch_size=128  工作线程数=4

结果如图20所示，原模型训练结果图中展示了每个批次的训练损失和准确率以及每个epoch结束后的测试准确率，最后计算总损失及准确率。

b.调整模型，将优化器修改为 Adam 优化器，结果如图21所示。

c.设置学习率lr=0.5，不改变训练轮数num_epochs=10和批量大小batch_size=128，结果图如图22所示。同样设置学习率lr=0.001，不改变其它参数，结果如图23所示。

d.设置训练轮数num_epochs=5，不改变学习率lr=0.05和批量大小batch_size=128，结果图如图24所示。同样设置训练轮数num_epochs=20,不改变其它参数，结果如图25所示。

e.设置批量大小batch_size=64，不改变学习率lr=0.05和训练轮数num_epochs=10，结果图如图26所示。同样设置batch_size=256,不改变其它参数，结果如图27所示。

f.设置工作线程数=8，不改变其他参数，结果如图28所示。

图20   SGD优化器 学习率lr=0.05 训练轮数num_epochs=10 批量大小batch_size=128

图21  Adam优化器  学习率lr=0.05 训练轮数num_epochs=10 批量大小batch_size=128

图 22  SGD优化器 学习率lr=0.5 训练轮数num_epochs=10 批量大小batch_size=128

图 23  SGD优化器 学习率lr=0.001 训练轮数num_epochs=10 批量大小batch_size=128

图 24  SGD优化器 学习率lr=0.05 训练轮数num_epochs=5 批量大小batch_size=128

图 25  SGD优化器 学习率lr=0.05 训练轮数num_epochs=20 批量大小batch_size=128

图 26  SGD优化器 学习率lr=0.05 训练轮数num_epochs=20 批量大小batch_size=64

图 27 SGD优化器 学习率lr=0.05 训练轮数num_epochs=20 批量大小batch_size=256

图 28 工作线程数=8

（3）绘制表格并分析实验结果，如表3所示：

对比实验结果可知，在VGG模型中使用SGD优化器的准确率高于使用Adam模型的准确率，但是准确率高的同时SGD优化器的运行时间更长；对比学习率从0.001到0.05再到0.5，当学习率设置为0.05时模型的精度最高，损失函数最小；对比训练轮数从5到10再到20，随着训练轮数的增加，平均损失率逐渐降低，准确率逐渐增加；对比批量大小从64到128再到256，从实验结果可以看到，当批量大小设置为64时准确率最高，平均损失最低，设置为128和256的准确率相近，但是批量大小为128的模型平均损失略低于批量大小为256的模型；修改工作线程数，可以看到结果相近，并无较大变化。

3.1.4  ResNet模型

（1）代码分析：

import torch
from torch import nn
from torch.nn import functional as F
from d2l import torch as d2l

class Residual(nn.Module):  #@save
    def __init__(self, input_channels, num_channels,
                 use_1x1conv=False, strides=1):
        super().__init__()
        self.conv1 = nn.Conv2d(input_channels, num_channels,
                               kernel_size=3, padding=1, stride=strides)
        self.conv2 = nn.Conv2d(num_channels, num_channels,
                               kernel_size=3, padding=1)
        if use_1x1conv:
            self.conv3 = nn.Conv2d(input_channels, num_channels,
                                   kernel_size=1, stride=strides)
        else:
            self.conv3 = None
        self.bn1 = nn.BatchNorm2d(num_channels)
        self.bn2 = nn.BatchNorm2d(num_channels)

    def forward(self, X):
        Y = F.relu(self.bn1(self.conv1(X)))
        Y = self.bn2(self.conv2(Y))
        if self.conv3:
            X = self.conv3(X)
        Y += X
        return F.relu(Y)

blk = Residual(3,3)
X = torch.rand(4, 3, 6, 6)
Y = blk(X)
Y.Shape

blk = Residual(3,6, use_1x1conv=True, strides=2)
blk(X).shape
b1 = nn.Sequential(nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
                   nn.BatchNorm2d(64), nn.ReLU(),
                   nn.MaxPool2d(kernel_size=3, stride=2, padding=1))

def resnet_block(input_channels, num_channels, num_residuals,
                 first_block=False):
    blk = []
    for i in range(num_residuals):
        if i == 0 and not first_block:
            blk.append(Residual(input_channels, num_channels,
                                use_1x1conv=True, strides=2))
        else:
            blk.append(Residual(num_channels, num_channels))
return blk

b2 = nn.Sequential(*resnet_block(64, 64, 2, first_block=True))
b3 = nn.Sequential(*resnet_block(64, 128, 2))
b4 = nn.Sequential(*resnet_block(128, 256, 2))
b5 = nn.Sequential(*resnet_block(256, 512, 2))
net = nn.Sequential(b1, b2, b3, b4, b5,
                    nn.AdaptiveAvgPool2d((1,1)),
                    nn.Flatten(), nn.Linear(512, 10))

X = torch.rand(size=(1, 1, 224, 224))
for layer in net:
    X = layer(X)
    print(layer.__class__.__name__,'output shape:\t', X.shape)

代码中通过基于ResNet架构的卷积神经网络处理FashionMNIST数据集。Residual类定义了一个残差块，它包含两个卷积层和一个可选的1x1卷积层（用于改变输入和输出的维度）。forward方法中，首先通过第一个卷积层和批量归一化层，再通过ReLU激活函数。接着，第二个卷积层和批量归一化层，最后将输入与输出相加，并通过ReLU激活函数。ResNet网络中包含卷积层、批量归一化层、ReLU激活函数、最大池化层，以及不同深度的残差块序列，还包括展平层和全连接层。

加载训练数据集后进行模型训练，具体代码见百度飞桨平台。其中设置学习率、训练轮数和批量大小，可通过修改超参数调整网络模型。

（2）调整模型、 对比实验结果：

a.原模型的优化器使用了 torch.optim.SGD（随机梯度下降）

学习率lr=0.05   训练轮数num_epochs=10    批量大小batch_size=256  工作线程数=4

结果如图29所示，原模型训练结果图中展示了每个批次的训练损失和准确率以及每个epoch结束后的测试准确率，最后计算总损失及准确率。

b.调整模型，将优化器修改为 Adam 优化器，结果如图30所示。

c.设置学习率lr=0.001，不改变训练轮数num_epochs=10和批量大小batch_size=256，结果图如图31所示。同样设置学习率lr=0.5，不改变其它参数，结果如图32所示。

d.设置训练轮数num_epochs=5，不改变学习率lr=0.05和批量大小batch_size=256，结果图如图33所示。同样设置训练轮数num_epochs=20,不改变其它参数，结果如图34所示。

e.设置批量大小batch_size=128，不改变学习率lr=0.05和训练轮数num_epochs=10，结果图如图35所示。同样设置batch_size=512,不改变其它参数，结果如图36所示。

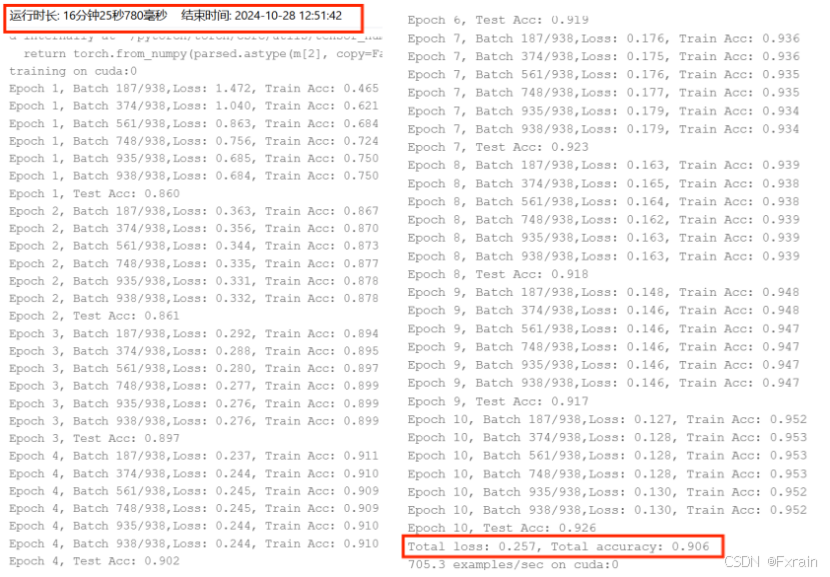

图 29  SGD优化器 学习率lr=0.05 训练轮数num_epochs=10 批量大小batch_size=256

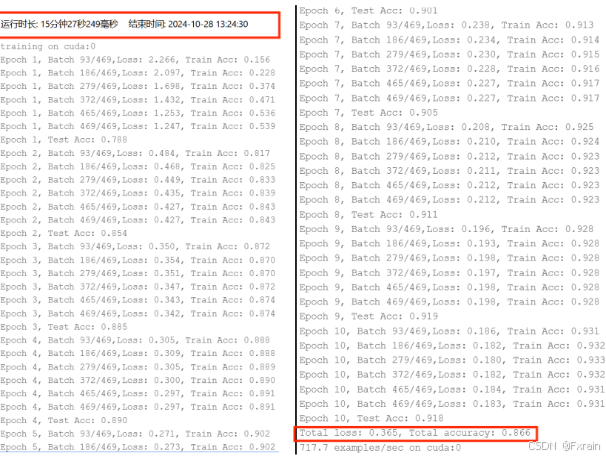

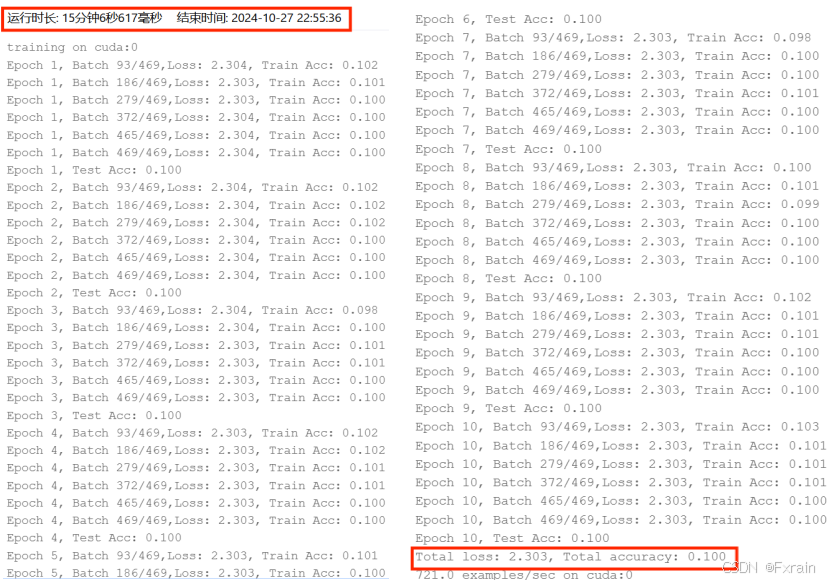

图 30 Adam优化器 学习率lr=0.05 训练轮数num_epochs=10 批量大小batch_size=256

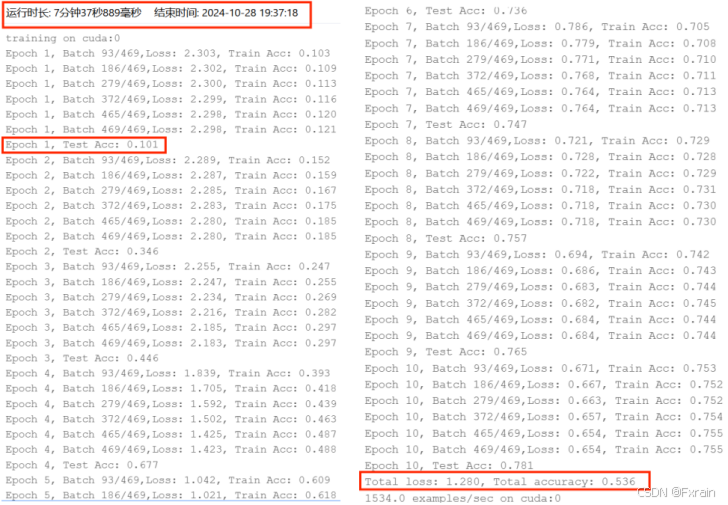

图 31  SGD优化器 学习率lr=0.001 训练轮数num_epochs=10 批量大小batch_size=256

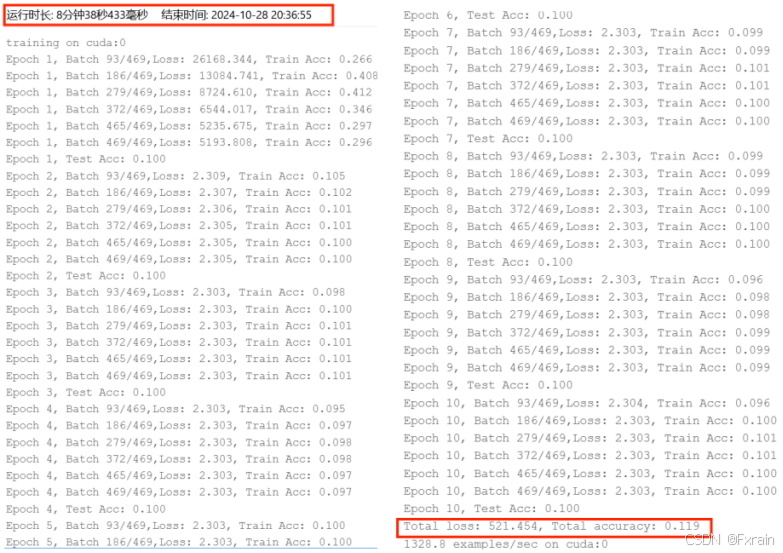

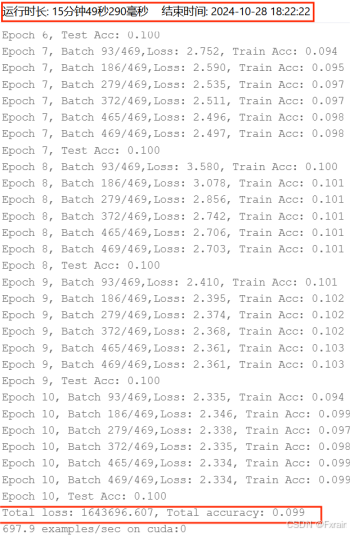

图 32  SGD优化器 学习率lr=0.5 训练轮数num_epochs=10 批量大小batch_size=256

图 33  SGD优化器 学习率lr=0.5 训练轮数num_epochs=5 批量大小batch_size=256

图 34 SGD优化器 学习率lr=0.5 训练轮数num_epochs=20 批量大小batch_size=256

图 35  SGD优化器 学习率lr=0.5 训练轮数num_epochs=20 批量大小batch_size=128

图 36  SGD优化器 学习率lr=0.5 训练轮数num_epochs=20 批量大小batch_size=512

（3）绘制表格并分析实验结果，如表4所示：

对比实验结果可知，对于ResNet模型，使用SGD优化器的模型精度高于使用Adam优化器的模型；对于学习率从0.001到0.05再到0.5，学习率为0.05时的模型精度最高，平均损失最小；对于训练轮数从5到10再到20，训练轮数越大，模型精度越高，但是可以看到，模型的计算成本明显提高；对于批量大小从128到256再到512，从实验结果可以看到，三个批量大小的改变对ResNet的影响较小。

3.2  调整AlexNet模型

3.2.1 简化模型

原AlexNet模型具有五层卷积层，一个最大池化层（大小为3*3，步幅为2），三个全连接层（16400个输入节点，4096个输出节点24096个输入节点，4096个输出节点34096个输入节点，10个输出节点），两个Dropout层（丢弃率为0.5）。

修改模型网络结构如以下代码所示，修改为四个卷积层，修改的模型中第一层卷积层的卷积核是7*7，一个最大池化层，大小为3*3，步幅为2，两个全连接层（1256*13*13个输入节点，1024个输出节点21024个输入节点，10个输出节点），一个Dropout层（丢弃率为0.5）。

import torch
from torch import nn
from d2l import torch as d2l

net = nn.Sequential(
    nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Conv2d(64, 128, kernel_size=5, padding=2), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Conv2d(128, 256, kernel_size=3, padding=1), nn.ReLU(),
    nn.Conv2d(256, 256, kernel_size=3, padding=1), nn.ReLU(),
    nn.MaxPool2d(kernel_size=3, stride=2),
    nn.Flatten(),
    nn.Linear(256 * 13 * 13, 1024), nn.ReLU(),
    nn.Dropout(p=0.5),
    nn.Linear(1024, 10))

原模型打印处每一层的形状：

修改后的模型打印出的每一层的形状：

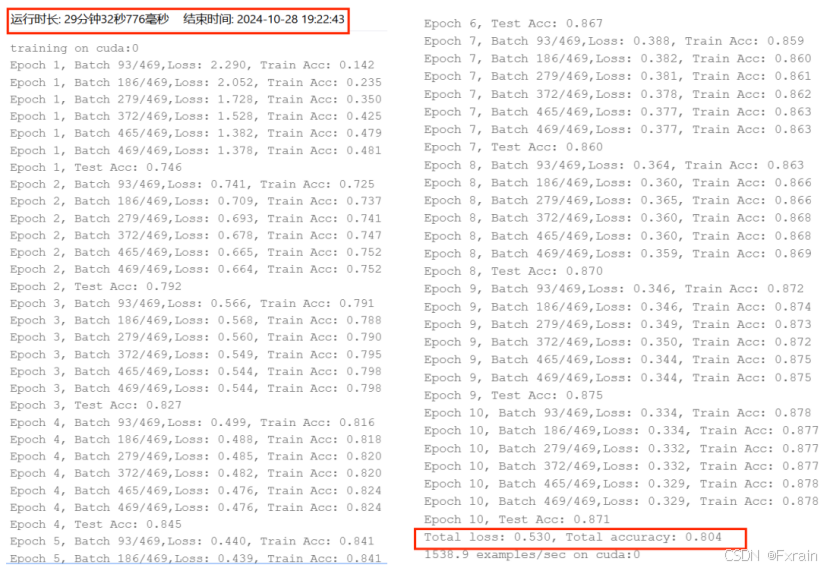

结果如图所示：根据3.1中的实验结果，原模型运行时长为29分钟，修改后的模型运行时长为17分钟，模型的效率有所提高。

3.2.2 设计模型以便可以直接在28*28图像上工作

如以下代码所示，设计网络结构包含两个卷积层、两个ReLU激活函数，两个最大池化层、一个展平层、一个全连接层、一个Dropout层和一个输出层。

class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, padding=1)
        self.relu1 = nn.ReLU()
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, padding=1)
        self.relu2 = nn.ReLU()
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.flatten = nn.Flatten()
        self.fc1 = nn.Linear(64 * 7 * 7, 1024)
        self.relu3 = nn.ReLU()
        self.dropout = nn.Dropout(p=0.5)
        self.fc2 = nn.Linear(1024, 10)
    def forward(self, x):
        x = self.conv1(x)
        x = self.relu1(x)
        x = self.pool1(x)
        x = self.conv2(x)
        x = self.relu2(x)
        x = self.pool2(x)
        x = self.flatten(x)
        x = self.fc1(x)
        x = self.relu3(x)
        x = self.dropout(x)
        x = self.fc2(x)
        return x
net = Net()

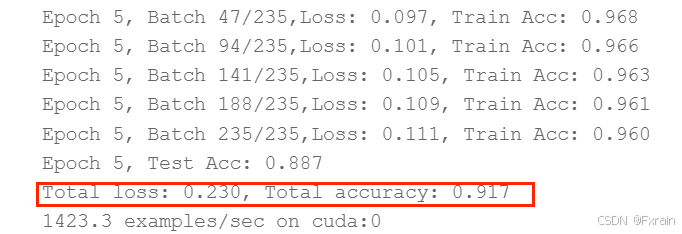

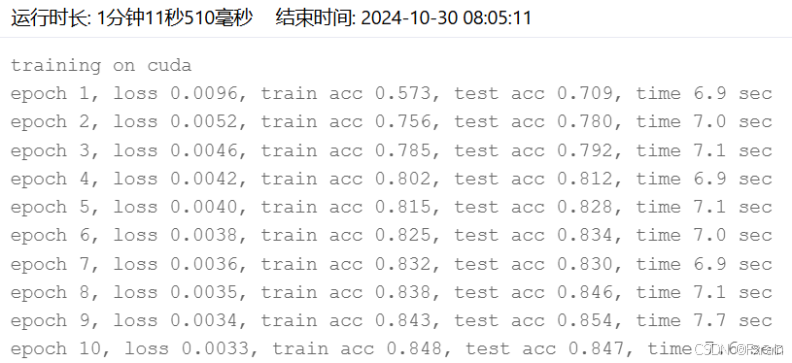

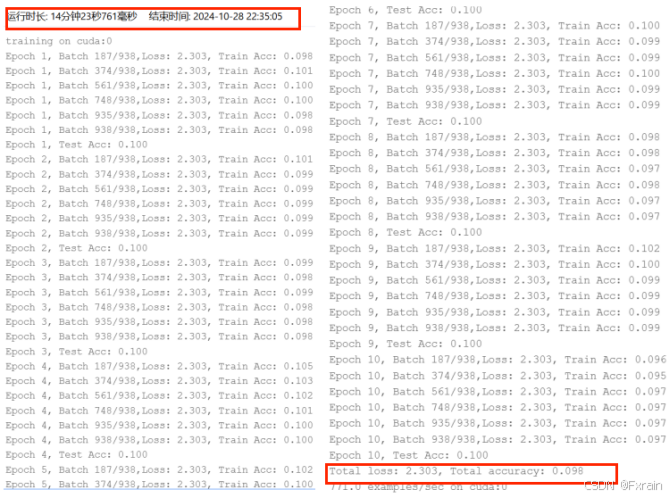

结果如下图所示：
