文章目录

需求
修改细节

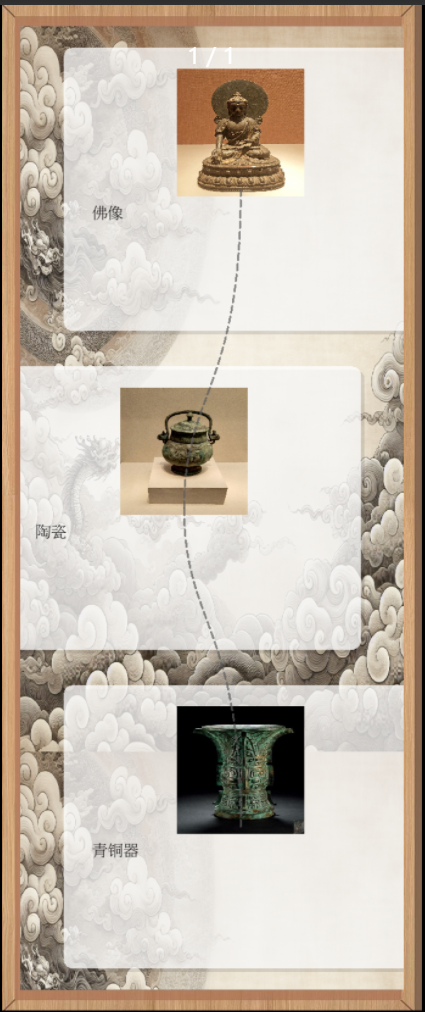

成果展示

需求

由于图片和文字交流是相互独立的，故仅保留文字交互信息，然后根据文字中心词，匹配图床上的相应url，进行游览画卷构建

数据结构：前端传递给后端的是一个对象数组，每个对象包含：
- description：文物/展品的文字描述（如"陶瓷"、“青铜器”）
- imageUrl：与该描述对应的默认图片URL（如陶瓷描述对应陶瓷图片URL）
后端处理：
- 接收包含description和imageUrl的对象数组
- 对每个对象：
  - 获取imageUrl对应的图片
  - 将图片和描述组合显示在画卷的同一个面板中（图片上方/下方显示对应文字）
展示效果：最终生成的画卷中，每个文物/展品都是一个图文结合的面板，而不是图片和文字分离显示

修改细节

前端

generateScroll()

async generateScroll() {
    try {
        // 禁用按钮防止重复点击
        this.generating = true;
        uni.showLoading({ title: '生成中...', mask: true });

        // 构建记录数据 - 只处理文字类型
        const records = this.interactionRecords
            .filter(record => record.type === 'text') // 只保留文字类型记录
            .map(record => ({
                type: 'text', // 强制设置为text类型
                content: record.content, // 文字内容
                imageUrl: this.getDefaultImageForText(record.content) // 根据内容匹配默认图片
            }));

        console.log('发送给后端的记录数据:', JSON.stringify(records, null, 2));

        // 调用后端接口
        const res = await post('/api/scroll/generate', records);

        if (!res) {
            throw new Error('未获取到有效响应');
        }

        // 预览生成的画卷
        uni.previewImage({
            current: res,
            urls: [res],
            success: () => {
                // 记录生成历史
                this.interactionRecords.push({
                    type: 'scroll',
                    content: '生成游览画卷',
                    imageUrl: res,
                    timestamp: new Date().getTime(),
                });
            },
            fail: (err) => {
                throw new Error('图片预览失败: ' + (err.errMsg || '未知错误'));
            },
        });
    } catch (error) {
        console.error('生成失败:', error);
        uni.showToast({
            title: '生成失败: ' + (error.message || '请稍后重试'),
            icon: 'none',
            duration: 2000,
        });
    } finally {
        this.generating = false;
        uni.hideLoading();
    }
},

// 根据文本内容返回匹配的默认图片URL
getDefaultImageForText(text) {
    const defaultImages = {
        '佛像': 'https://i.ibb.co/fGH1bnHs/OIP-C-1.webp',
        '佛教': 'https://i.ibb.co/fGH1bnHs/OIP-C-1.webp',
        '陶瓷': 'https://i.ibb.co/R4kywTQs/OIP-C.webp',
        '青铜器': 'https://i.ibb.co/fV1xCcYd/25bb-hyrtarw2279586.jpg',
        '书画': 'https://example.com/default-painting.jpg', // 替换为实际URL
        '文物': 'https://example.com/default-artifact.jpg' // 替换为实际URL
    };

    // 查找匹配的关键词
    const matchedKey = Object.keys(defaultImages).find(key =>
        text.includes(key)
    );

    // 返回匹配的图片URL或默认URL
    return matchedKey ? defaultImages[matchedKey] : 'https://example.com/default-museum.jpg';
}

主要修改点说明：

过滤非文字类型记录：
- 使用filter(record => record.type === 'text')只保留文字类型的交互记录
统一数据结构：
- 所有记录都设置为type: 'text'
- content字段包含原始文字内容
- imageUrl字段根据文字内容自动匹配默认图片
改进图片匹配逻辑：
- 使用对象映射方式匹配关键词和图片URL
- 支持多个关键词匹配同一图片（如"佛像"和"佛教"）
- 提供默认图片URL作为后备
增强日志输出：
- 在发送请求前打印完整的数据结构，便于调试
错误处理：
- 保留原有的错误处理逻辑，确保用户体验

前端传递格式

[
    {
        "type": "text",
        "content": "这是第一段文字",
        "imageUrl": "https://example.com/background1.jpg"
    },
    {
        "type": "text",
        "content": "这是第二段文字",
        "imageUrl": "https://example.com/background2.jpg"
    }
]

后端

ArtifactItem 类：

当前设计同时支持图片和文字类型，但如果只接受文字类型，可以简化这个类
可以移除 type 字段和 imageUrl 字段，因为不再需要区分类型

public class ArtifactItem {
    private String content; // 只需要保留文字内容

    public String getContent() {
        return content;
    }

    public void setContent(String content) {
        this.content = content;
    }
}

ScrollServiceImpl 类：

generate() 方法中的处理逻辑可以简化，因为不再需要处理图片类型
移除图片下载相关代码（因为现在传递的是图片url，而不是图片格式）
背景生成也需要调整

@Override
public String generate(List<ArtifactItem> records) throws Exception {
    List<InfoPanel> panels = new ArrayList<>();

    // 1. 生成背景（可选，如果仍需动态背景）
    BufferedImage bg = generateNewBackground();
    BufferedImage frame = loadResourceImage(FRAME_IMAGE_PATH);

    // 2. 直接使用前端传递的 imageUrl
    for (ArtifactItem record : records) {
        if ("text".equals(record.getType())) {
            panels.add(new InfoPanel(record.getImageUrl(), record.getContent()));
        }
    }

    // 3. 修改 ScrollHorizontalRollComposer.compose() 方法
    //    现在它需要处理 URL 而不是 BufferedImage
    BufferedImage content = ScrollHorizontalRollComposer.compose(bg, panels);
    BufferedImage finalRoll = ScrollFramer.embed(content, frame);

    // 其余代码保持不变...
    return uploadToImageHost(finalRoll);
}

修改 `InfoPanel` 结构

从 BufferedImage image 改为 String imageUrl。

package com.museum.pojo;

/** 拼画卷时用的“小面板”包装类 */
public class InfoPanel {
    private String imageUrl; // 改为存储图片URL
    private String text;

    public InfoPanel(String imageUrl, String text) {
        this.imageUrl = imageUrl;
        this.text = text;
    }

    public String getImageUrl() { return imageUrl; }
    public String getText() { return text; }
}

重构 `ScrollHorizontalRollComposer`

动态加载图片（URLImageLoader.load()）。
添加图片加载失败的降级处理（占位图）。

package com.museum.utils;

import com.museum.pojo.InfoPanel;
import okhttp3.OkHttpClient;
import okhttp3.Request;
import okhttp3.Response;

import javax.imageio.ImageIO;
import java.awt.*;
import java.awt.geom.CubicCurve2D;
import java.awt.image.BufferedImage;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ScrollHorizontalRollComposer {
    // 配置参数（保持不变）
    private static final int PANEL_WIDTH = 560;
    private static final int PANEL_HEIGHT = 400;
    private static final int PANEL_VGAP = 50;
    private static final int TOP_PADDING = 30;
    private static final int BOTTOM_PADDING = 30;
    private static final int CARD_MARGIN = 30;
    private static final int CARD_ROUND = 25;
    private static final int CARD_ALPHA = 190;
    private static final int ZIGZAG_OFFSET = 40;
    private static final int TEXT_PADDING = 40;
    private static final int FONT_SIZE = 22;
    private static final int IMAGE_SIZE = 180;

    // HTTP客户端（用于动态加载图片）
    private static final OkHttpClient httpClient = new OkHttpClient();

    public static BufferedImage compose(BufferedImage bg, List<InfoPanel> panels) {
        int panelCount = panels.size();
        int totalHeight = TOP_PADDING + BOTTOM_PADDING + panelCount * PANEL_HEIGHT + (panelCount - 1) * PANEL_VGAP;
        BufferedImage scroll = new BufferedImage(PANEL_WIDTH, totalHeight, BufferedImage.TYPE_INT_ARGB);
        Graphics2D g = scroll.createGraphics();

        // 1. 绘制背景（平铺）
        for (int y = 0; y < totalHeight; y += bg.getHeight()) {
            g.drawImage(bg, 0, y, PANEL_WIDTH, bg.getHeight(), null);
        }

        // 2. 设置字体和抗锯齿
        g.setFont(new Font("Serif", Font.PLAIN, FONT_SIZE));
        g.setRenderingHint(RenderingHints.KEY_TEXT_ANTIALIASING, RenderingHints.VALUE_TEXT_ANTIALIAS_ON);
        FontMetrics fm = g.getFontMetrics();
        int lineHeight = fm.getHeight();

        // 3. 绘制每个面板
        int cursorY = TOP_PADDING;
        List<Point> centers = new ArrayList<>();

        for (int i = 0; i < panelCount; i++) {
            InfoPanel panel = panels.get(i);
            String[] txtLines = panel.getText().split("(?<=\\。)");

            // 3.1 计算面板位置（Z字型布局）
            int cardWidth = PANEL_WIDTH - 2 * CARD_MARGIN;
            int offsetX = (i % 2 == 0) ? ZIGZAG_OFFSET : -ZIGZAG_OFFSET;
            int cardX = (PANEL_WIDTH - cardWidth) / 2 + offsetX;

            // 3.2 绘制阴影和卡片背景
            g.setColor(new Color(0, 0, 0, 28));
            g.fillRoundRect(cardX + 5, cursorY + 5, cardWidth, PANEL_HEIGHT, CARD_ROUND, CARD_ROUND);
            g.setColor(new Color(255, 255, 255, CARD_ALPHA));
            g.fillRoundRect(cardX, cursorY, cardWidth, PANEL_HEIGHT, CARD_ROUND, CARD_ROUND);

            // 3.3 动态加载并绘制图片（关键修改点）
            try {
                BufferedImage img = loadImageFromUrl(panel.getImageUrl());
                int imgX = cardX + (cardWidth - IMAGE_SIZE) / 2;
                int imgY = cursorY + 30;
                g.drawImage(img, imgX, imgY, IMAGE_SIZE, IMAGE_SIZE, null);
            } catch (IOException e) {
                // 图片加载失败时绘制占位符
                g.setColor(Color.LIGHT_GRAY);
                g.fillRect(cardX + (cardWidth - IMAGE_SIZE)/2, cursorY + 30, IMAGE_SIZE, IMAGE_SIZE);
                g.setColor(Color.RED);
                g.drawString("图片加载失败", cardX + 20, cursorY + 60);
            }

            // 3.4 绘制文字
            g.setColor(Color.BLACK);
            int textX = cardX + TEXT_PADDING;
            int textY = cursorY + 30 + IMAGE_SIZE + 30;
            int textMaxWidth = cardWidth - 2 * TEXT_PADDING;
            drawWrappedText(g, txtLines, textX, textY, textMaxWidth, lineHeight);

            // 记录面板中心点（用于后续绘制连接线）
            centers.add(new Point(cardX + cardWidth/2, cursorY + PANEL_HEIGHT/2));
            cursorY += PANEL_HEIGHT + PANEL_VGAP;
        }

        // 4. 绘制面板间的连接线（保持不变）
        drawConnectingLines(g, centers);
        g.dispose();
        return scroll;
    }

    // 新增方法：从URL加载图片
    private static BufferedImage loadImageFromUrl(String imageUrl) throws IOException {
        Request request = new Request.Builder().url(imageUrl).build();
        try (Response response = httpClient.newCall(request).execute()) {
            if (!response.isSuccessful() || response.body() == null) {
                throw new IOException("HTTP " + response.code());
            }
            return ImageIO.read(response.body().byteStream());
        }
    }

    // 绘制连接线（保持不变）
    private static void drawConnectingLines(Graphics2D g, List<Point> centers) {
        g.setColor(new Color(90, 90, 90, 180));
        float[] dash = {10, 5};
        g.setStroke(new BasicStroke(3, BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND, 10f, dash, 0));

        for (int i = 0; i < centers.size() - 1; i++) {
            Point p1 = centers.get(i);
            Point p2 = centers.get(i + 1);
            int ctrlY = (p1.y + p2.y)/2 + 60 * ((i%2 == 0) ? 1 : -1);
            CubicCurve2D curve = new CubicCurve2D.Float(
                p1.x, p1.y, p1.x, ctrlY, p2.x, ctrlY, p2.x, p2.y
            );
            g.draw(curve);
        }
    }

    // 文字换行处理（优化版）
    private static void drawWrappedText(Graphics2D g, String[] lines, int x, int y, int maxWidth, int lineHeight) {
        FontMetrics fm = g.getFontMetrics();
        for (String line : lines) {
            if (fm.stringWidth(line) <= maxWidth) {
                g.drawString(line, x, y);
                y += lineHeight;
            } else {
                // 处理长文本换行
                StringBuilder currentLine = new StringBuilder();
                for (char c : line.toCharArray()) {
                    if (fm.stringWidth(currentLine.toString() + c) > maxWidth) {
                        g.drawString(currentLine.toString(), x, y);
                        y += lineHeight;
                        currentLine.setLength(0);
                    }
                    currentLine.append(c);
                }
                if (currentLine.length() > 0) {
                    g.drawString(currentLine.toString(), x, y);
                    y += lineHeight;
                }
            }
        }
    }
}

修改后的 `ScrollHorizontalRollComposer`

InfoPanel 改为存储图片 URL 而非 BufferedImage，需要重构 ScrollHorizontalRollComposer 类

package com.museum.utils;

import com.museum.pojo.InfoPanel;
import okhttp3.OkHttpClient;
import okhttp3.Request;
import okhttp3.Response;

import javax.imageio.ImageIO;
import java.awt.*;
import java.awt.geom.CubicCurve2D;
import java.awt.image.BufferedImage;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class ScrollHorizontalRollComposer {
    // 配置参数（保持不变）
    private static final int PANEL_WIDTH = 560;
    private static final int PANEL_HEIGHT = 400;
    private static final int PANEL_VGAP = 50;
    private static final int TOP_PADDING = 30;
    private static final int BOTTOM_PADDING = 30;
    private static final int CARD_MARGIN = 30;
    private static final int CARD_ROUND = 25;
    private static final int CARD_ALPHA = 190;
    private static final int ZIGZAG_OFFSET = 40;
    private static final int TEXT_PADDING = 40;
    private static final int FONT_SIZE = 22;
    private static final int IMAGE_SIZE = 180;

    // HTTP客户端（用于动态加载图片）
    private static final OkHttpClient httpClient = new OkHttpClient();

    public static BufferedImage compose(BufferedImage bg, List<InfoPanel> panels) {
        int panelCount = panels.size();
        int totalHeight = TOP_PADDING + BOTTOM_PADDING + panelCount * PANEL_HEIGHT + (panelCount - 1) * PANEL_VGAP;
        BufferedImage scroll = new BufferedImage(PANEL_WIDTH, totalHeight, BufferedImage.TYPE_INT_ARGB);
        Graphics2D g = scroll.createGraphics();

        // 1. 绘制背景（平铺）
        for (int y = 0; y < totalHeight; y += bg.getHeight()) {
            g.drawImage(bg, 0, y, PANEL_WIDTH, bg.getHeight(), null);
        }

        // 2. 设置字体和抗锯齿
        g.setFont(new Font("Serif", Font.PLAIN, FONT_SIZE));
        g.setRenderingHint(RenderingHints.KEY_TEXT_ANTIALIASING, RenderingHints.VALUE_TEXT_ANTIALIAS_ON);
        FontMetrics fm = g.getFontMetrics();
        int lineHeight = fm.getHeight();

        // 3. 绘制每个面板
        int cursorY = TOP_PADDING;
        List<Point> centers = new ArrayList<>();

        for (int i = 0; i < panelCount; i++) {
            InfoPanel panel = panels.get(i);
            String[] txtLines = panel.getText().split("(?<=\\。)");

            // 3.1 计算面板位置（Z字型布局）
            int cardWidth = PANEL_WIDTH - 2 * CARD_MARGIN;
            int offsetX = (i % 2 == 0) ? ZIGZAG_OFFSET : -ZIGZAG_OFFSET;
            int cardX = (PANEL_WIDTH - cardWidth) / 2 + offsetX;

            // 3.2 绘制阴影和卡片背景
            g.setColor(new Color(0, 0, 0, 28));
            g.fillRoundRect(cardX + 5, cursorY + 5, cardWidth, PANEL_HEIGHT, CARD_ROUND, CARD_ROUND);
            g.setColor(new Color(255, 255, 255, CARD_ALPHA));
            g.fillRoundRect(cardX, cursorY, cardWidth, PANEL_HEIGHT, CARD_ROUND, CARD_ROUND);

            // 3.3 动态加载并绘制图片（关键修改点）
            try {
                BufferedImage img = loadImageFromUrl(panel.getImageUrl());
                int imgX = cardX + (cardWidth - IMAGE_SIZE) / 2;
                int imgY = cursorY + 30;
                g.drawImage(img, imgX, imgY, IMAGE_SIZE, IMAGE_SIZE, null);
            } catch (IOException e) {
                // 图片加载失败时绘制占位符
                g.setColor(Color.LIGHT_GRAY);
                g.fillRect(cardX + (cardWidth - IMAGE_SIZE)/2, cursorY + 30, IMAGE_SIZE, IMAGE_SIZE);
                g.setColor(Color.RED);
                g.drawString("图片加载失败", cardX + 20, cursorY + 60);
            }

            // 3.4 绘制文字
            g.setColor(Color.BLACK);
            int textX = cardX + TEXT_PADDING;
            int textY = cursorY + 30 + IMAGE_SIZE + 30;
            int textMaxWidth = cardWidth - 2 * TEXT_PADDING;
            drawWrappedText(g, txtLines, textX, textY, textMaxWidth, lineHeight);

            // 记录面板中心点（用于后续绘制连接线）
            centers.add(new Point(cardX + cardWidth/2, cursorY + PANEL_HEIGHT/2));
            cursorY += PANEL_HEIGHT + PANEL_VGAP;
        }

        // 4. 绘制面板间的连接线（保持不变）
        drawConnectingLines(g, centers);
        g.dispose();
        return scroll;
    }

    // 新增方法：从URL加载图片
    private static BufferedImage loadImageFromUrl(String imageUrl) throws IOException {
        Request request = new Request.Builder().url(imageUrl).build();
        try (Response response = httpClient.newCall(request).execute()) {
            if (!response.isSuccessful() || response.body() == null) {
                throw new IOException("HTTP " + response.code());
            }
            return ImageIO.read(response.body().byteStream());
        }
    }

    // 绘制连接线（保持不变）
    private static void drawConnectingLines(Graphics2D g, List<Point> centers) {
        g.setColor(new Color(90, 90, 90, 180));
        float[] dash = {10, 5};
        g.setStroke(new BasicStroke(3, BasicStroke.CAP_ROUND, BasicStroke.JOIN_ROUND, 10f, dash, 0));

        for (int i = 0; i < centers.size() - 1; i++) {
            Point p1 = centers.get(i);
            Point p2 = centers.get(i + 1);
            int ctrlY = (p1.y + p2.y)/2 + 60 * ((i%2 == 0) ? 1 : -1);
            CubicCurve2D curve = new CubicCurve2D.Float(
                p1.x, p1.y, p1.x, ctrlY, p2.x, ctrlY, p2.x, p2.y
            );
            g.draw(curve);
        }
    }

    // 文字换行处理（优化版）
    private static void drawWrappedText(Graphics2D g, String[] lines, int x, int y, int maxWidth, int lineHeight) {
        FontMetrics fm = g.getFontMetrics();
        for (String line : lines) {
            if (fm.stringWidth(line) <= maxWidth) {
                g.drawString(line, x, y);
                y += lineHeight;
            } else {
                // 处理长文本换行
                StringBuilder currentLine = new StringBuilder();
                for (char c : line.toCharArray()) {
                    if (fm.stringWidth(currentLine.toString() + c) > maxWidth) {
                        g.drawString(currentLine.toString(), x, y);
                        y += lineHeight;
                        currentLine.setLength(0);
                    }
                    currentLine.append(c);
                }
                if (currentLine.length() > 0) {
                    g.drawString(currentLine.toString(), x, y);
                    y += lineHeight;
                }
            }
        }
    }
}

关键修改说明

图片加载方式：
- 移除对 InfoPanel.getImage() 的依赖
- 新增 loadImageFromUrl() 方法，通过 HTTP 动态加载图片
- 添加图片加载失败时的降级处理（显示占位符）
性能优化：
- 使用静态 OkHttpClient 复用连接
- 图片按需加载，避免预先下载所有图片
错误处理：
- 捕获 IOException 并显示错误提示
- 保持画卷生成流程不被单张图片失败中断
兼容性：
- 完全适配修改后的 InfoPanel 结构（imageUrl + text）
- 保留原有布局和样式逻辑

移除冗余代码

删除 ImageCropper 和本地图片裁剪逻辑。

修改总结

文件	原版本（本地文件）	修改版本（URL处理）	主要改动点
ScrollHorizontalRollComposer	直接使用`BufferedImage`： `panels.get(i).getImage()`	新增`loadImageFromUrl()`方法： `java<br>BufferedImage img = loadImageFromUrl(panel.getImageUrl());<br>` 支持HTTP下载图片，失败时显示占位符	1. 通过URL动态加载图片 2. 使用`OkHttpClient` 3. 错误降级处理
ImageCropper	仅支持文件路径输入： `ImageIO.read(new File(path))`	支持两种输入方式： `java<br>// 方式1：URL转临时文件<br>crop(downloadToTemp(url), w, h);<br><br>// 方式2：直接处理BufferedImage<br>crop(bufferedImage, w, h);<br>`	1. 增加日志 2. 支持内存图像处理 3. 优化缩放插值
ScrollService	处理`MultipartFile`上传： `java<br>multipartFile.transferTo(tempFile);<br>cropImageFile(tempFile...);<br>`	完全重构为URL处理： `java<br>// 动态生成背景图<br>BufferedImage bg = generateNewBackground();<br><br>// 直接使用URL创建面板<br>panels.add(new InfoPanel(url, text));<br><br>// 自动上传结果到图床<br>uploadScrollToImageHost(finalRoll);<br>`	1. 移除文件上传逻辑 2. 新增DALL-E背景生成 3. 集成图床自动上传
InfoPanel模型	存储`BufferedImage`： `java<br>private BufferedImage image;<br>`	改为存储图片URL： `java<br>private String imageUrl; // 存储URL<br>`	模型层解耦图像存储
ScrollFramer	简单居中嵌入： `java<br>g.drawImage(content, x, y, null);<br>`	智能缩放+裁剪： `java<br>// 计算缩放比例<br>double scale = innerH / content.getHeight();<br><br>// 水平居中裁剪<br>if (cropX > 0) {<br> content.getSubimage(cropX, 0, w, h);<br>}<br>`	1. 自适应内容尺寸 2. 精确边框对齐

数据流

图片格式兼容性问题

使用的图片是 .webp 格式，但 Java 原生 ImageIO 不支持 WebP。
错误日志中 BufferedImage.getWidth() failed 表明图片已下载但无法解析。

解决方案：

引入 WebP 支持库

<dependency>
    <groupId>com.twelvemonkeys.imageio</groupId>
    <artifactId>imageio-webp</artifactId>
    <version>3.9.4</version>
</dependency>

同时，上传的图床的照片格式尽量使jpg

成果展示

测试版

在这里插入图片描述

最终版

在这里插入图片描述

【慧游鲁博】【11】小程序端·游览画卷修改·支持图片url格式·结合图床上传和加载·数据对接

文章目录

需求

修改细节

前端

主要修改点说明：

前端传递格式

后端

ArtifactItem 类：

ScrollServiceImpl 类：

修改 `InfoPanel` 结构

重构 `ScrollHorizontalRollComposer`

修改后的 `ScrollHorizontalRollComposer`

移除冗余代码

修改总结

数据流

图片格式兼容性问题

成果展示

网站公告

今日签到

热门文章

最新发布

【慧游鲁博】【11】小程序端·游览画卷修改·支持图片url格式·结合图床上传和加载·数据对接

文章目录

需求

修改细节

前端

主要修改点说明：

前端传递格式

后端

ArtifactItem 类：

ScrollServiceImpl 类：

修改 InfoPanel 结构

重构 ScrollHorizontalRollComposer

修改后的 ScrollHorizontalRollComposer

移除冗余代码

修改总结

数据流

图片格式兼容性问题

成果展示

网站公告

今日签到

热门文章

最新发布

修改 `InfoPanel` 结构

重构 `ScrollHorizontalRollComposer`

修改后的 `ScrollHorizontalRollComposer`
