一、引言
又到了最常规的流水灯环节！通过在DE2-115开发板上实现一个LED流水灯实验，加深对Verilog HDL的理解，还能培养模块化设计的习惯。本文将详细介绍如何在DE2-115开发板上设计一个周期为1秒的6个LED跑马灯效果，并提供规范化的代码实现。
二、开发环境搭建
1. 安装VSCode
下载并安装VSCode

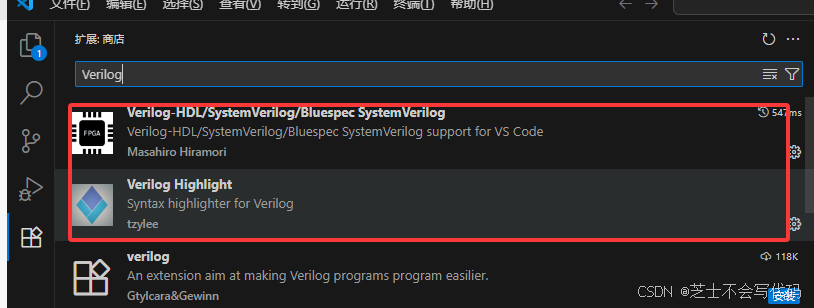

在VSCode中安装Verilog-HDL/SystemVerilog插件，实现Verilog代码的语法高亮和自动补全功能。（安装这个功能的话在VScode中编程就不容易出错，很简单就可以实现修改、报错、提示等等！）亲测！！好用！！！
文件芯片：EP4CE115F29C7
三、模块化设计
任务要求：
1）采用层次化设计，分别在VScdoe编程各代码文件，如top顶层模块（比如LedBlink.v）、分频模块（fenpin.v）、显示模块（display.v）;
2）尽量采用计数器、状态机思想；
题目分析：
DE2-115 开发板搭载了一个50MHz 固定频率晶振，作为 FPGA 系统的核心时钟源。该晶振可产生稳定的周期性电信号，每秒震荡 50×10⁶次，为整个电路提供时序基准。
时钟周期（Clock Period）指时钟信号完成一个完整周期（如上升沿到下一个上升沿）的时间，计算公式为：
时钟周期=时钟频率1
对于 50MHz 时钟：
周期=50×106Hz1=20×10−9秒=20纳秒（ns）
功能目标：1 秒内依次点亮 6 个 LED，即每个 LED 的点亮间隔为 1/6 秒（约 0.167 秒）
整体代码：
module led_test(
input wire clk, // 50MHz时钟输入
input wire rst_n, // 复位信号，低电平有效
output reg [5:0] led // 6个LED灯的状态
);
// 计数器，计数1s需要50_000_000个时钟周期
reg [25:0] cnt;
// 计数器模块
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= 26'd0; // 复位时计数器归零
end
else if (cnt == 50_000_000 - 1) begin // 计满1秒后复位
cnt <= 26'd0;
end
else begin
cnt <= cnt + 1'd1; // 使用非阻塞赋值
end
end
// LED状态更新逻辑：每次触发时先清零所有LED
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
led <= 6'b000000; // 复位时关闭所有LED
end
else begin
// 默认保持当前状态（非阻塞赋值）
led <= led;
if (cnt == 8_333_333 - 1) begin
led <= 6'b000001; // 点亮第一个LED
end
else if (cnt == 16_666_666 - 1) begin
led <= 6'b000010; // 点亮第二个LED
end
else if (cnt == 25_000_000 - 1) begin
led <= 6'b000100; // 点亮第三个LED
end
else if (cnt == 33_333_333 - 1) begin
led <= 6'b001000; // 点亮第四个LED
end
else if (cnt == 41_666_666 - 1) begin
led <= 6'b010000; // 点亮第五个LED
end
else if (cnt == 50_000_000 - 1) begin
led <= 6'b100000; // 点亮第六个LED
end
end
end
endmodule1. 顶层模块（LedBlink.v）
定义顶层模块，整合各个子模块，实现整体功能。
顶层模块负责初始化和连接各个子模块，确保整个系统协调工作。
module LedBlink ( input clk, // 系统时钟信号 input rst, // 复位信号 output [5:0] led // 6个LED的输出信号 ); wire clk_1hz; // 1Hz的时钟信号 // 实例化分频模块 fenpin u_fenpin ( .clk(clk), .rst(rst), .clk_out(clk_1hz) ); // 实例化显示模块 display u_display ( .clk(clk_1hz), .rst(rst), .led(led) ); endmodule
2. 分频模块（fenpin.v）
设计分频模块，将系统时钟信号分频为1秒的时钟信号。
使用计数器实现分频功能，确保时钟信号的稳定性和准确性。
module fenpin ( input clk, // 系统时钟信号 input rst, // 复位信号 output reg clk_out // 分频后的时钟信号 ); reg [24:0] counter; // 25位计数器，用于分频 always @(posedge clk or posedge rst) begin if (rst) begin counter <= 0; // 复位计数器 clk_out <= 0; // 复位输出时钟 end else begin if (counter == 25'd49999999) begin counter <= 0; // 计数器溢出，重置计数器 clk_out <= ~clk_out; // 翻转输出时钟 end else begin counter <= counter + 1; // 计数器加1 end end end endmodule
3. 显示模块（display.v）
设计显示模块，控制6个LED的动态显示效果。
使用状态机思想，实现LED的跑马灯效果。
module display ( input clk, // 时钟信号 input rst, // 复位信号 output reg [5:0] led // 6个LED的输出信号 ); reg [2:0] state; // 3位状态寄存器，用于状态机 always @(posedge clk or posedge rst) begin if (rst) begin state <= 3'b000; // 复位状态 led <= 6'b000001; // 初始状态，点亮第一个LED end else begin case (state) 3'b000: led <= 6'b000010; // 状态0，点亮第二个LED 3'b001: led <= 6'b000100; // 状态1，点亮第三个LED 3'b010: led <= 6'b001000; // 状态2，点亮第四个LED 3'b011: led <= 6'b010000; // 状态3，点亮第五个LED 3'b100: led <= 6'b100000; // 状态4，点亮第六个LED 3'b101: led <= 6'b000001; // 状态5，回到第一个LED default: led <= 6'b000001; // 默认状态 endcase state <= state + 1; // 状态机状态更新 end end endmodule
四、代码实现
-
使用一个25位计数器
counter，将50MHz的系统时钟分频为1Hz的时钟信号clk_1hz。每当计数器计数到49999999时，输出时钟信号翻转一次，实现1秒的周期。
显示模块：
使用一个3位状态寄存器
state，通过状态机控制6个LED的动态显示效果。每个状态对应一个LED的点亮，状态机在每个1Hz时钟周期更新状态。
module FLED (
input clk, // 系统时钟信号，通常为50MHz
input rst, // 复位信号
output reg [5:0] led // 6个LED的输出信号
);
// 分频模块：将50MHz的系统时钟分频为1Hz
reg [24:0] counter; // 25位计数器，用于分频
reg clk_1hz; // 1Hz的时钟信号，定义为reg类型
always @(posedge clk or posedge rst) begin
if (rst) begin
counter <= 0; // 复位计数器
clk_1hz <= 0; // 复位输出时钟
end else begin
if (counter == 25'd49999999) begin
counter <= 0; // 计数器溢出，重置计数器
clk_1hz <= ~clk_1hz; // 翻转输出时钟
end else begin
counter <= counter + 1; // 计数器加1
end
end
end
// 显示模块：控制6个LED的动态显示效果
reg [2:0] state; // 3位状态寄存器，用于状态机
always @(posedge clk_1hz or posedge rst) begin
if (rst) begin
state <= 3'b000; // 复位状态
led <= 6'b000001; // 初始状态，点亮第一个LED
end else begin
case (state)
3'b000: led <= 6'b000010; // 状态0，点亮第二个LED
3'b001: led <= 6'b000100; // 状态1，点亮第三个LED
3'b010: led <= 6'b001000; // 状态2，点亮第四个LED
3'b011: led <= 6'b010000; // 状态3，点亮第五个LED
3'b100: led <= 6'b100000; // 状态4，点亮第六个LED
3'b101: led <= 6'b000001; // 状态5，回到第一个LED
default: led <= 6'b000001; // 默认状态
endcase
state <= state + 1; // 状态机状态更新
end
end
endmodule
//博主这个代码有点小瑕疵还待完善
代码成功跑通啦！！！
五、功能测试与验证
1. 测试环境搭建
介绍如何在DE2-115开发板上搭建测试环境，包括硬件连接和软件配置。
文件芯片：EP4CE115F29C7

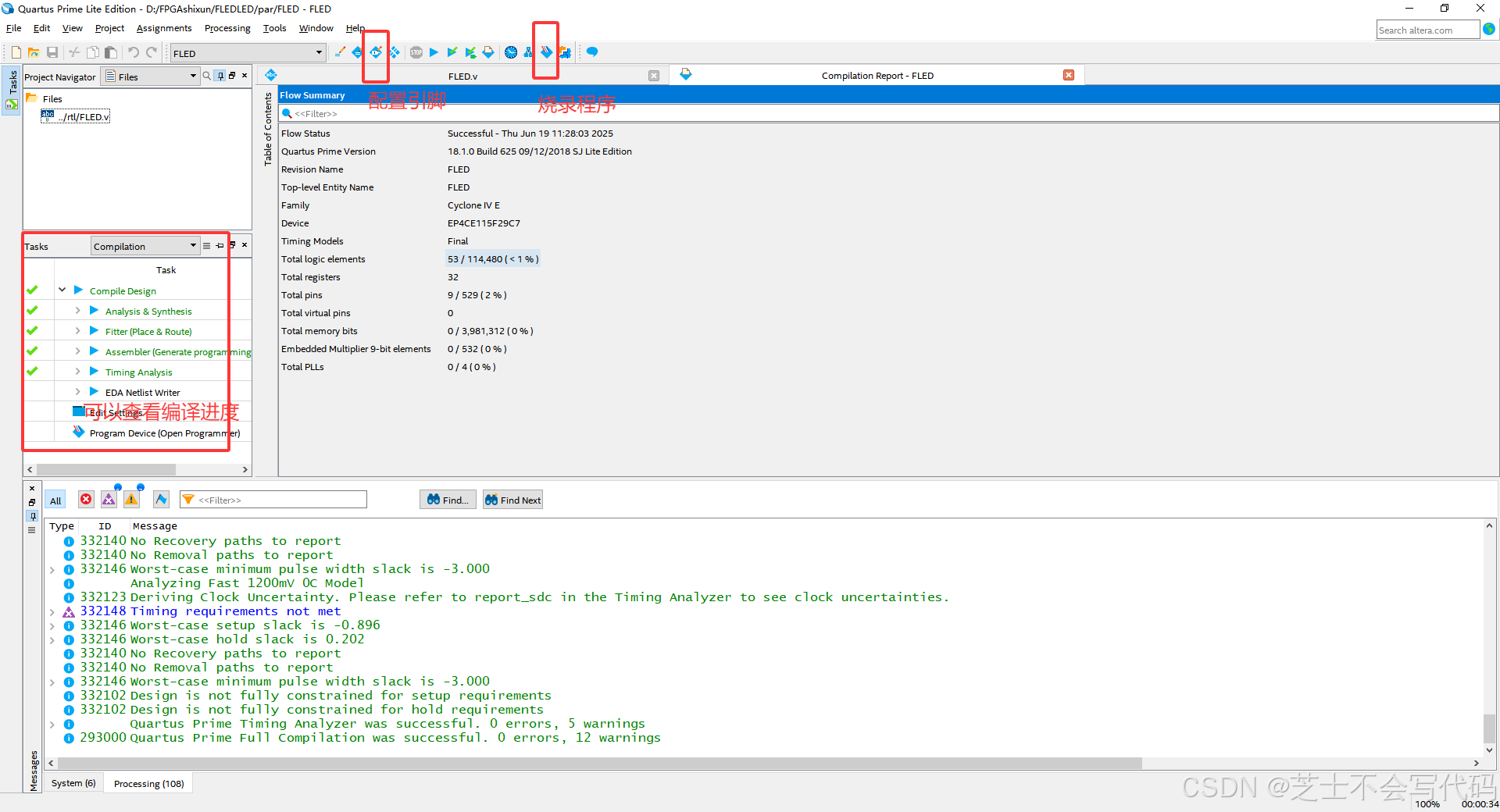

说明如何将编译后的代码下载到开发板上进行测试。
配置芯片：
烧录，运行：
2. 测试过程
1s周期流水灯
运行视频
六、扩展功能（选做）
1. 按键暂停与恢复功能
介绍如何在流水灯实验中增加按键暂停和恢复功能。
提供扩展功能的代码实现，解释按键功能的逻辑和实现方法。
DE2-115 提供了四个按钮开关，每个按钮开关都通过一个施 密特触发器进行了去抖动处理。四个施密特触发器的输出信 号，分别为KEY0、KEY1、KEY2、KEY3，直接连接到了Cyclone
IV E FPGA。当按钮没有 被按下的时候，它的输出是高电平，按下去则给出一个低电平
KEY0:复位
KEY1：按下暂停
代码实现如下：
module LedBlink(
input wire clk, // 50MHz时钟输入
input wire rst_n, // 复位信号，低电平有效
input wire stop_n, //停止信号
output reg [5:0] led // 6个LED灯输出
);
reg [25:0] cnt; // 26位计数器，用于计数1秒周期
// 计数器模块
always @(posedge clk or negedge rst_n or negedge stop_n) begin // posedge是指clk的上升沿 negedge是指rst_n的下降沿
if (!rst_n) begin
cnt <= 26'd0; // 复位时，计数器从0开始计数
led <= 6'b000001; // 复位时，第一个LED亮
end
else if (!stop_n) begin
cnt <= cnt;
led <= led;
end
else if (cnt == 50_000_000 - 1) begin // 计数到50,000,000 - 1
cnt <= 26'd0; // 重置计数器
led <= {led[4:0], led[5]}; // 循环右移一位，保持流水灯效果
end
else begin
cnt <= cnt + 1; // 增加计数器
end
end
endmodule
结果演示：
运行结果如视频：
按键控制流水灯暂停
七、总结
在本次流水灯模块设计实践中，我们系统掌握了从硬件资源分析到软件代码实现的全流程开发方法，深度理解了数字电路中时序控制与逻辑设计的核心原理。学习到很多内容，掌握了多种方式点亮LED，实现LED灯光管理和控制，按键控制。
