UE5 - 制作《塞尔达传说》中林克的技能 - 14 - 技能面板

发布于：2025-06-26 ⋅ 阅读:(16) ⋅ 点赞:(0)

让我们继续《塞尔达传说》中林克技能的制作！！！
UE版本：5.6.0
VS版本：2022
本章节的核心目标：技能面板
先让我们看一下完成后的效果：

第14章效果

本章节项目链接：
通过网盘分享的文件：14_技能面板
链接: https://pan.baidu.com/s/1BcNuIlxd2elJZd70RfJgug 提取码: rd7w
–来自百度网盘超级会员v3的分享

已经完成的功能：

动作 按键 是否完成
移动 W、S、A、D 完成
疲劳 无 完成
冲刺 Left Shift 完成
滑行与跳跃 Space 完成
下落 无 完成

预计制作的技能：

技能（符文） 按键 是否完成
RBB（方向遥控炸弹） 未设定 未开始
RBS（圆形遥控炸弹） 未设定 未开始
Mag（磁铁） 未设定 未开始
Stasis（时间静止） 未设定 未开始
Ice（冻结） 未设定 未开始

UI交互

UI面板 按键 是否完成
打开（关闭）技能面板 Tab 进行中

本章节的项目文件：

技能的图标：

在这里插入图片描述

说明：每种技能共有4个图标，用来表示4个不同的状态。
Disable_Hover_Pressed：表示的是鼠标在未选中的图标上悬停和按下的效果。
Disable_Normal：表示的是未选中的图标（正常状态下的显示）。
Enable_Hover_Pressed：表示的是鼠标在选中的图标上悬停和按下的效果。
Enable_Normal：表示的是选中的图标显示的效果。

0.导入素材

  将文件夹内的图片全部拖拽进UE中。
在这里插入图片描述
  为了防止模糊，我们将这些图片的压缩方式设置为UserInterface2D
具体操作为：全选图片=》右键【资产操作】=》【编辑属性矩阵中的选择】
在这里插入图片描述

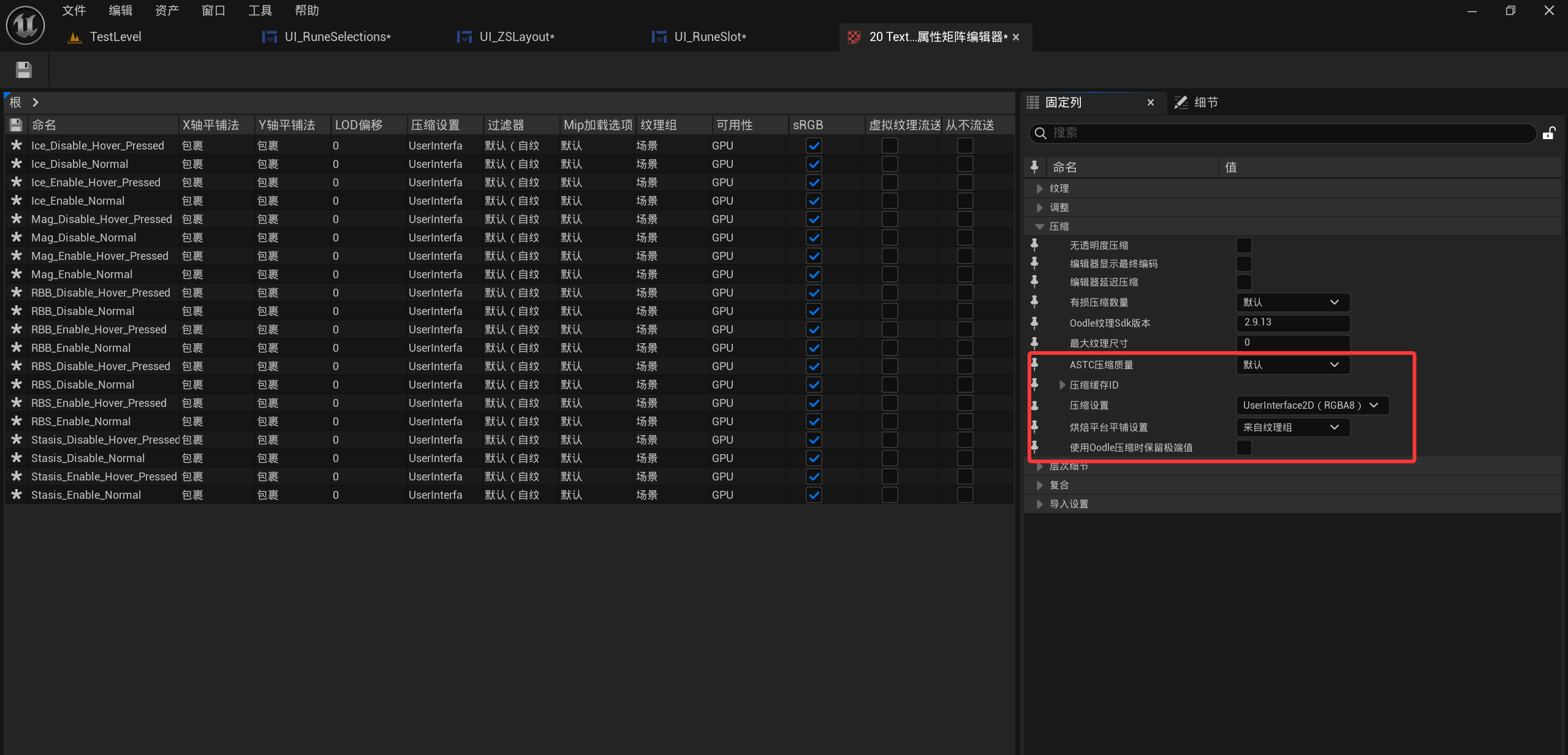

选择【压缩】=》压缩设置【UserInterface2D】
在这里插入图片描述

1.ZSCharBase.h中新建符文的枚举类

UENUM(BlueprintType)
enum class ERunes : uint8
{
	R_EMAX UMETA(DisplayName = "EMAX"),
	R_RBB UMETA(DisplayName = "方形遥控炸弹"),
	R_RBS UMETA(DisplayName = "圆形遥控炸弹"),
	R_Mag UMETA(DisplayName = "磁铁"),
	R_Stasis UMETA(DisplayName = "时间静止"),
	R_Ice UMETA(DisplayName = "冻结")
};

UCLASS()
class ZELDARSKILLS_API AZSCharBase : public ACharacter
{
	GENERATED_BODY()
public:

};

2.制作 - 显示技能图标用的格子

  目的1： 方便添加和管理图标的显示。
  目的2： 用于选中技能事件的逻辑交互（我们得获知玩家点击到了哪一个技能，然后才能执行后续的逻辑）。

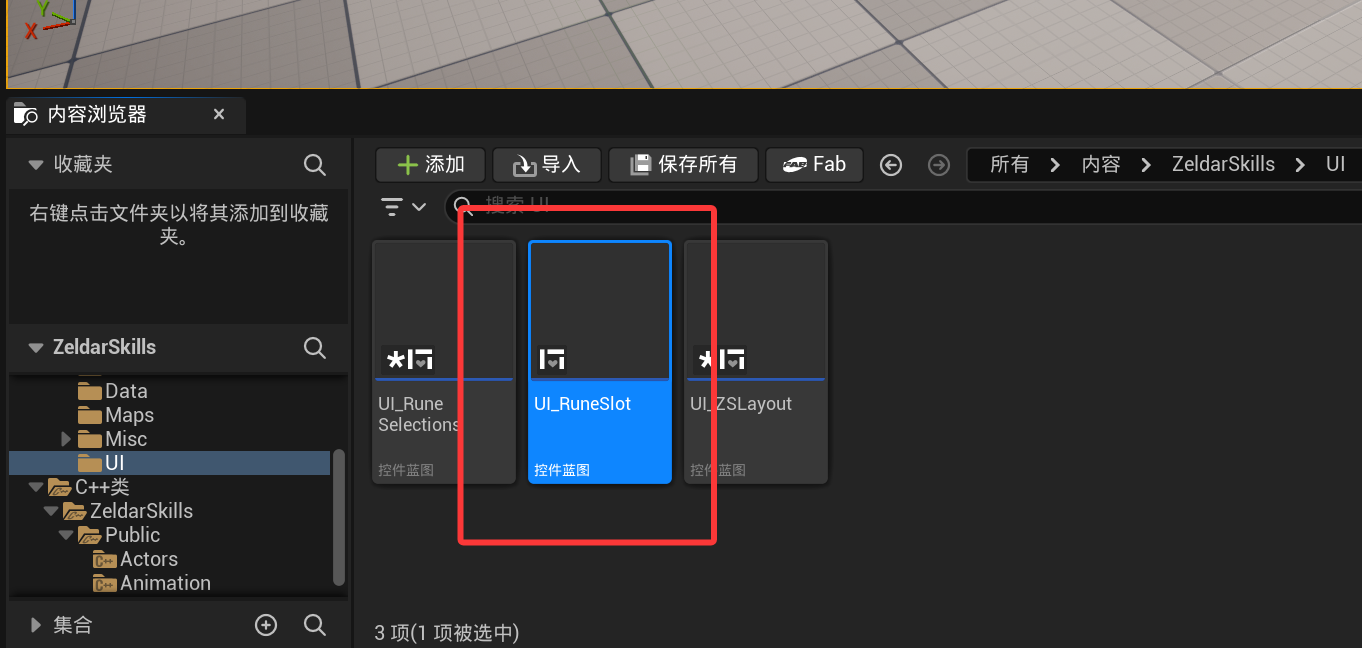

2.1 新建用户控件蓝图（命名为:UI_RuneSlot）

  命名为UI_RuneSlot，用于显示技能图标。
在这里插入图片描述
在这里插入图片描述

2.2 为UI_RuneSlot添加尺寸框

  尺寸框（Size Box）作用：控制子控件尺寸的核心布局容器。在这里我们用到了它的子布局：宽度重载和高度重置。
  具体而言：添加尺寸框到UI_RuneSlot下后，勾选：宽度重载和高度重载，并将其值设置为250，而后选择屏幕上所需。
在这里插入图片描述

2.3 为UI_RuneSlot添加勾选框

  勾选框（Check Box）作用：在本次项目而言，主要作用为与鼠标进行交互，能够根据鼠标当前的一个操作情况显示图片。它的尺寸大小由尺寸框控制。
在这里插入图片描述
  重命名为CB，并勾选其为变量。后续在蓝图中有用。
在这里插入图片描述

2.3.1（测试）为勾选框添加一张任意图片

  目的：根据这张技能图标显示情况，获取到图片在勾选框应该显示的大小。如下图所示，明显图片填入后偏大（因为这个图片是512x512的）。
在这里插入图片描述
  将图片的大小（Image Size）设置为250和250，就刚好合适（记下这个值，后面我们在蓝图中用得到）。
在这里插入图片描述

2.3.2（可选）禁用键盘选中技能图标

  如果你不希望玩家通过键盘来选择符文，你可以取消勾选框内的该属性。
在这里插入图片描述

2.3.3（可选）调整勾选框内显示的图片

  不调整的话，勾选框内显示的图片与你导入的图片相比会偏暗。这是由勾选框的前景颜色所引起的，取消继承，并将前景颜色改为全白既可以解决这个问题。
在这里插入图片描述

2.4 自定义添加图片功能（UI_RuneSlot蓝图）

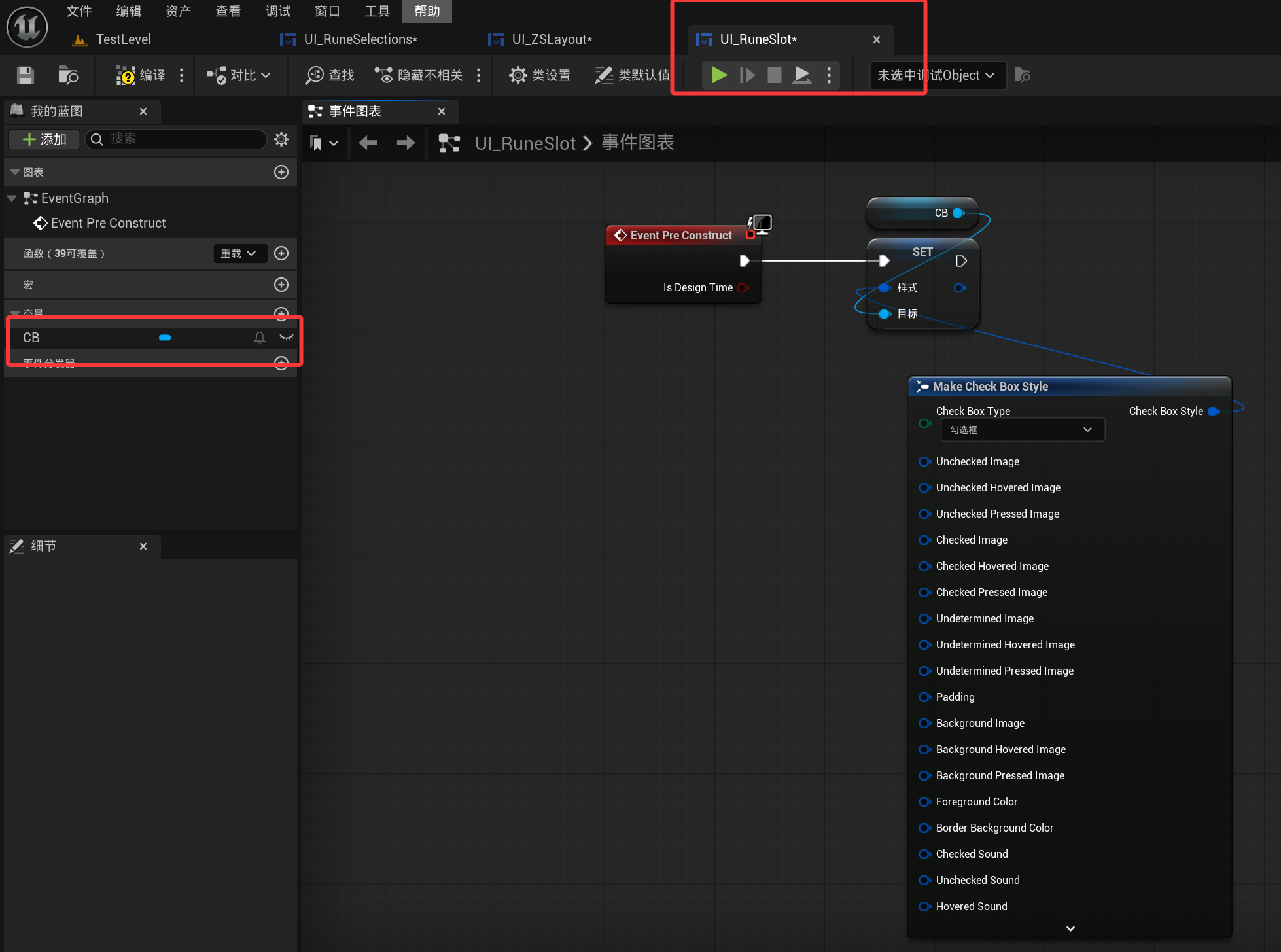

2.4.1（蓝图）触发事件和设置的目标属性

  是编辑器内部的功能：Event Pre Construct 触发。设置的目标属性是勾选框的样式：Make Check Box Style。
在这里插入图片描述

2.4.2（蓝图）设置Unchcked Image

  Unchecked Image的值通过Make Slate Brush赋值。这个笔刷绘制用的“颜料”，就是我们的素材。接下来为我们的笔刷准备“颜料”
在这里插入图片描述
  （1）Make Slate Brush的Image_Size设置为：（250，250）。
在这里插入图片描述
  （2）新建变量（Texture 2D【纹理2D】），并命名为：IMG_D_N：用于接收名字带有Disabled_Normal的图片。Make Slate Brush的Image设置为：IMG_D_N。
在这里插入图片描述

2.4.3（蓝图）设置Unchecked Hovered Image和Unchecked Pressed Image

  与2.4.2的操作完全一致。
在这里插入图片描述

2.4.4（蓝图）设置剩下的情况

在这里插入图片描述

2.4.5（蓝图）变量细节设置

  为了让这些变量可以由我们手动进行赋值（添加图片），因此我们要勾选可编辑实例和生成时公开。
在这里插入图片描述

2.4.6（蓝图，可选）Foreground Color 设置

在这里插入图片描述

2.4.7（完成）功能完成示意图

在这里插入图片描述

2.5 选中符文的逻辑交互（UI_RuneSlot蓝图）

2.5.1（蓝图）添加事件-勾选状态变化时

  当玩家点击UI_RuneSlot后触发的事件。
在这里插入图片描述
在这里插入图片描述

2.5.2（蓝图）新建事件分发器

  事件分发器的作用：用于管理和调度事件的传递与响应。它允许广播事件，其他对象可根据需要订阅这些事件，从而实现对象间的消息传递。
  新建一个事件分发器，命名为OnClicked，我们让它传递如下两个参数：
  （1）新建变量（文本）Name：用于传递点击的符文名字
  （2）新建变量（ERunes）RuneType：用于传递点击的符文类型。
  PS：记得勾选 （1）可编辑实例和（2）生成时公开
在这里插入图片描述

2.5.3（蓝图）新建函数获取设置格子选中状态

  目的：方便设置当前格子的选中状态。
  （1）新建一个函数：命名为CheckStatus
  （2）内部逻辑：设置勾选框的Checked即可。
在这里插入图片描述

2.5.4（完成）功能完成示意图

  编译执行后，回到UI_RuneSlot设计器界面，显示如下内容，为该部分功能完成。
在这里插入图片描述

3.制作 - 技能面板

  目的1：显示所有的技能（UI_RuneSlot）
  目的2：管理技能选中逻辑

3.1 新建C++脚本（命名为：ZSRuneSelections）

在这里插入图片描述
在这里插入图片描述

3.2 创建基于ZSRuneSelections的蓝图类

  右键ZSRuneSelections，选择创建基于ZSRuneSelections的蓝图类，并命名为UI_RuneSelections，放到UI文件夹下。
在这里插入图片描述

3.3 搭建技能面板

3.3.1（UI设计）添加画布面板

  （1）添加画布面板；
  （2）为画布面板，添加一个背景模糊（Background Blur），调整其参数：全覆盖，将偏移量置为0，模糊强度设置为1。【添加背景模糊的目的：让打开技能面板的时候，背景显示模糊。】
在这里插入图片描述

3.3.2（UI设计）添加水平框

  目的：管理技能。
  参数设置：
  （1）锚点：中心
  （2）位置X：0；位置Y：0；
  （3）对齐：（0.5，0.5）【说明：中心位置】；
  （4）尺寸X：1250【说明：有5个技能，每个技能长250，因此 为5x250=1250】。
  （5）尺寸Y：250【说明：高度就是250】
  （6）重命名：HB_RuneContainer，并勾选其为变量
在这里插入图片描述

3.4 添加格子到技能面板中

  拖拽5个UI_RuneSlot到水平框下。
在这里插入图片描述

3.5 设置UI_RuneSlot的参数

  以RBS为例。
在这里插入图片描述

3.6 交互文本

  创建一个文本，该文本的作用是显示当前选中的技能名字。设置成如下图所示，并记得勾选其为变量。
在这里插入图片描述

4. 代码 - 选择技能

4.1 技能面板与角色的交互

4.1.1 角色获知当前选中的技能

简单来说：ZSRuneSelections：告知ZSCharBase，当前选中的技能是谁。
具体而言：
ZSCharBase.h：

	// 当前选中的符文
	UPROPERTY(EditAnywhere, Category = "Runes")
	ERunes ActiveRune{ ERunes::R_EMAX };

ZSRuneSelections.h：

// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "ZSCharBase.h"
#include "ZSRuneSelections.generated.h"

/**
 *
 */
UCLASS()
class ZELDARSKILLS_API UZSRuneSelections : public UUserWidget
{
	GENERATED_BODY()

public:
	UPROPERTY(EditAnywhere, BlueprintReadWrite)
	AZSCharBase* playerRef;


	UFUNCTION(BlueprintCallable)
	// 设置：角色当前选中的技能
	void SelectedRuneType(ERunes RuneType);
};

ZSRuneSelections.cpp：

// Fill out your copyright notice in the Description page of Project Settings.


#include "UI/ZSRuneSelections.h"

void UZSRuneSelections::SelectedRuneType(ERunes RuneType)
{
	// 玩家选择技能
	if (playerRef)
	{
		playerRef->ActiveRune = RuneType; // 更新玩家选中的技能
	}
}

4.2 UI_RuneSelections管理UI_RuneSlot

  我们希望通过UI_RuneSelections去管理所有的技能格子（UI_RuneSlot）。

4.2.1（蓝图）注册UI_RuneSlot的OnClicked事件的响应函数

  通过UI_RuneSelections注册UI_RuneSlot的OnClicked事件的响应函数。
在这里插入图片描述

  绑定的响应函数为（自定义的：SelectedRune），该函数的功能如下：
（1）告知角色当前选中的技能（SelectRuneType方法）。
（2）UIRuneSlot根据自身是否被选中设置其选中状态（Check Status）。
（3）UI_RuneSelections的TXT_Hint显示的内容设置为当前选中的符文名字。
在这里插入图片描述

  整体一览：
在这里插入图片描述

5.通过Tab键 - 玩家与技能面板交互

5.1 为UI_ZSLayout的画布面板创建控件切换器

5.1.1 UI_ZSLayout介绍

  UI_ZSLayout是本人文章UE5 - 制作《塞尔达传说》中林克的技能 - 9 - 耐力条制作（涉及蓝图）中，创建的。
  内部构造很简单，就一个耐力条，如下图
在这里插入图片描述
  涉及的蓝图逻辑与耐力条的值有关，如下图所示。
在这里插入图片描述
  蓝图中的Update Stamina函数的内容如下图：
在这里插入图片描述

5.1.2 创建控件切换器

  选中UI_ZSLayout的画布面板，右键，选择包裹->控件切换器。
在这里插入图片描述
在这里插入图片描述

  重命名为WS，并勾选为变量
在这里插入图片描述

5.1.3 创建新的画布面板

  存放PB_ST的画布面板重命名为StatusPanel，将新建的画布面板重命名为RunesPanel。
在这里插入图片描述

5.1.4 添加UI_RuneSelections

   将UI_RunesSelections拖拽到RunesPanel下面，调整大小，全覆盖，偏移值设置为0，并将其勾选为变量。
在这里插入图片描述

5.2 输入操作与交互逻辑

5.2.1 UE创建输入操作资产

  命名为：IA_ToogleUI
在这里插入图片描述
  设置其为暂停时触发。
在这里插入图片描述
  老规矩，到IMC_ZS_Settings添加，并设置为tab键
在这里插入图片描述

5.2.2 （cpp）交互逻辑

ZSCharBase.h：

	// 声明 唤出技能面板动作
	UPROPERTY(EditAnywhere, Category = "Inputs")
	UInputAction* ToggleUIAction;

	// 指向UZSLayout类型的UObject实例，用于管理UI布局的生命周期
	// 该指针由UE5垃圾回收系统自动管理，无需手动释放
	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category = "UI")
	TObjectPtr<UZSLayout> LayoutRef;

#pragma region ToggleUI
	UFUNCTION()
	// Tab - 按下 - 触发的函数
	void ToggleUI_Started(const FInputActionValue& val);
#pragma endregion


	UFUNCTION(BlueprintImplementableEvent)
	// 获取角色当前切换的【画布面板】编号
	// 如当前的Status Panel 编号为：0
	int32 GetWSIndexInfo();

	UFUNCTION(BlueprintImplementableEvent)
	// 设置角色当前切换的【画布面板】编号，用于与UI交互
	// 如我设置为 0：则关闭技能面板显示
	void SetWSIndex(int32 index);

ZSCharBase.cpp：

void AZSCharBase::SetupPlayerInputComponent(UInputComponent* PlayerInputComponent)
{
	Super::SetupPlayerInputComponent(PlayerInputComponent);

	// UI
	EIComp->BindAction(ToggleUIAction, ETriggerEvent::Started, this, &AZSCharBase::ToggleUI_Started);

}


void AZSCharBase::ToggleUI_Started(const FInputActionValue& val)
{
	AZSPlayerController* PC = Cast<AZSPlayerController>(Controller);

	// 判断当前显示的面板是否为 技能面板
	if (GetWSIndexInfo() == 1)
	{
		// ----- 隐藏技能面板 ------
		// 关闭鼠标显示
		PC->bShowMouseCursor = false;

		// 将玩家控制器的输入模式设置为仅游戏模式
		PC->SetInputMode(FInputModeGameOnly());

		// 继续游戏
		PC->SetPause(false);

		// 隐藏技能面板 - 将控件切换器的索引设置为0（状态面板）
		SetWSIndex(0);
	}
	else
	{
		// ----- 显示技能面板 ------
		// 显示鼠标 - 我们要用来选技能
		PC->bShowMouseCursor = true;

		// 设置玩家控制器为游戏与UI混合输入模式，并聚焦到指定UI组件
		// 让玩家能够通过鼠标与UI元素进行交互
		FInputModeGameAndUI InputHandle;
		InputHandle.SetWidgetToFocus(LayoutRef->TakeWidget());
		PC->SetInputMode(InputHandle);

		// 暂停游戏
		PC->SetPause(true);

		// 显示技能面板 - 将控件切换器的索引设置为1
		SetWSIndex(1);

	}

}

5.2.3（蓝图）交互逻辑

  先添加IA_ToogleUI到BP_Player中。
在这里插入图片描述

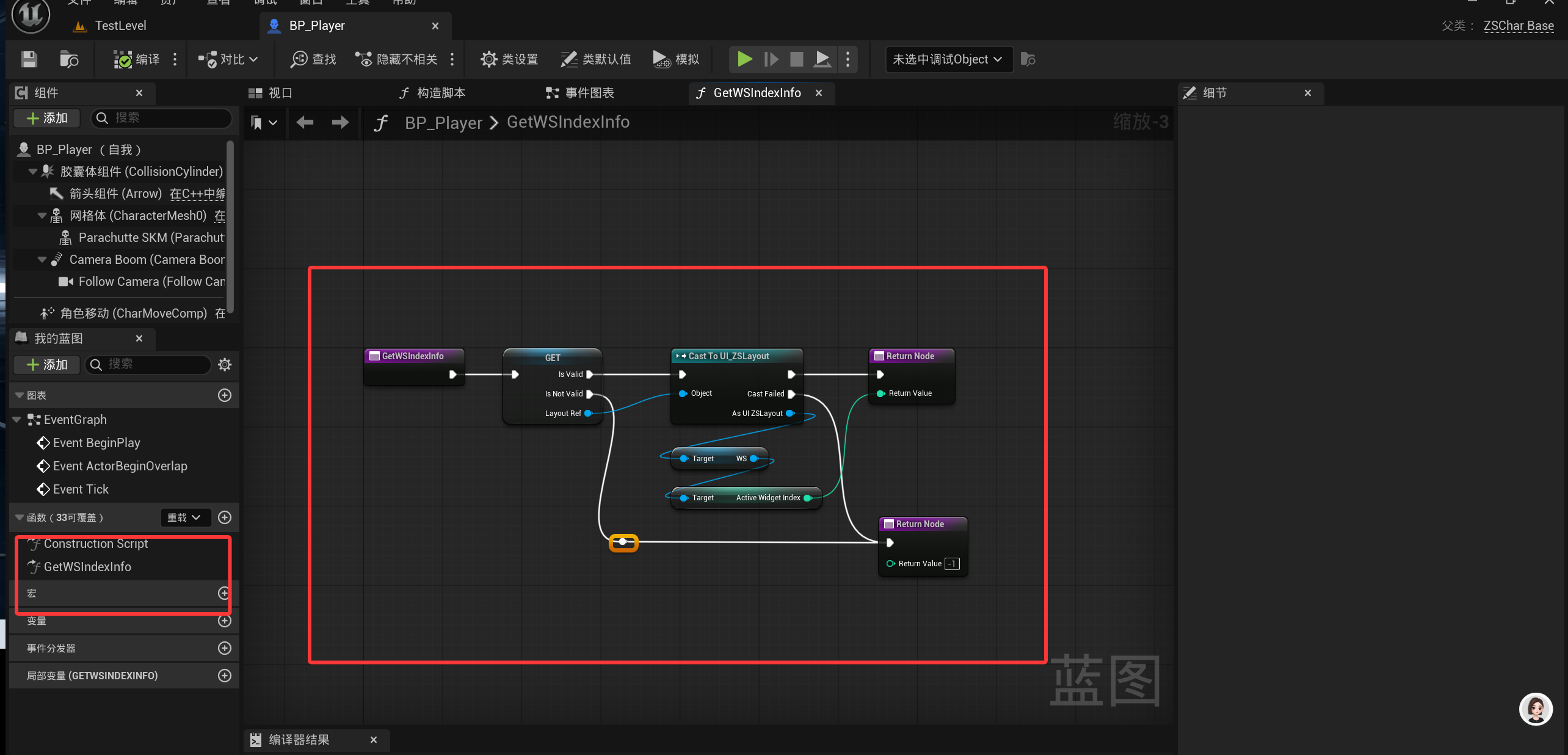

  实现GetWSIndexInfo：
（1）获取到Layout Ref（也就是咱们的ZSLayoutUI）。
（2）拿到其下的WS，返回激活的Index。
（3）若是LayoutRef的值无效，返回-1（即：什么都不会做）
在这里插入图片描述

  实现SetWSIndex：
（1）获取到Layout Ref（也就是咱们的ZSLayoutUI）。
（2）（2）拿到其下的WS，设置其Index（为传入的Index）。
在这里插入图片描述

第14部分完成啦！！
十分感谢大家的阅读、点赞、收藏！！
如果有不足之处，有疑问之处，有错误地方，欢迎大家在评论区讨论、批评、指正！！！
