在工业升级浪潮与“新质生产力”发展的双重推动下,机电设备作为产线的核心“心脏”,其运行安全至关重要。然而,设备本体及电缆接头处,常因制造瑕疵、环境侵蚀、长期过载、触点氧化、电弧冲击等问题,导致接触不良、电阻飙升,进而引发局部过热、异常振动等致命隐患。若未能及时发现预警,这些看似微小的异常,极易升级为短路熔断甚至起火爆炸等恶性事故,造成难以估量的损失。 温度越限、过流过压、绝缘破坏、异常振动——这四大风险点,已成为悬在工业机电设备安全头上的“达摩克利斯之剑”。构建一套集多参数实时监测与智能预警于一体的工业机电设备综合安全监测系统,不再是锦上添花,而是保障生产安全、实现高效智能化运维的迫切刚需。

系统组成

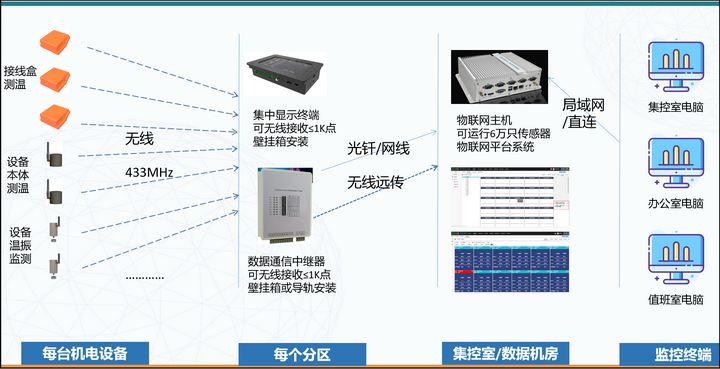

我公司的工业机电设备安全监测综合预警系统主要有三部分构成:感知层(无线传感器)、网络层(无线接收终端)、应用层(数据服务器及后台)。



  • 传感层:可采集温湿度、振动、绝缘性、噪音、电流、电压、电弧、电能质量、需量等数据上传;

  • 网络层:多种方式将传感数据接收,通过多种网络协议把数据上传服务器或者工业显示终端;

  • 应用层:服务器接收到数据信号后进行数据存储、数据处理分析、展示、告警等业务处理。

系统特点

  • 弥补人工巡检的不足,减小人工维护成本;

  • 征兆式报警,将事故消灭在萌芽阶段,防止事态的升级、恶化;

  • 传感器采用无源无线温度传感器,正常环境使用寿命可10年;

  • 传感器具备防水、耐高温、耐老化,并具备在强电磁环境下正常工作的特性。

  • 现场通信设备可采用定向无线网络或移动互联网组网,可方便的将现场数据实时上传到网络服务器。

  • 实现全天24小时不间断在线监测,监测数据一越限即报警。

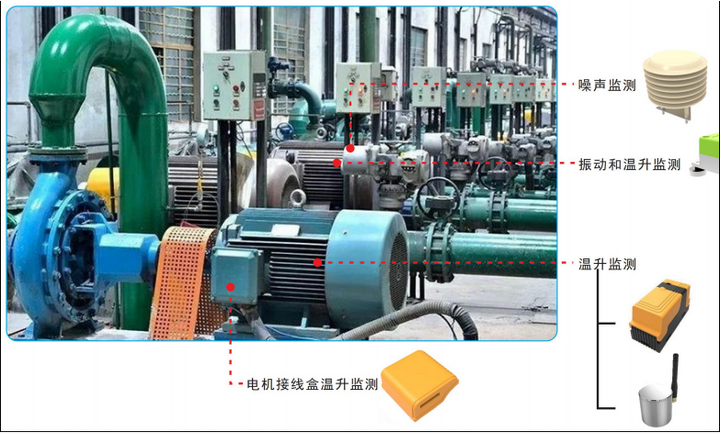

应用场景



现场监测设备

01

接线盒无线测温传感器 ZWMSA-04

机电设备的供电侧运行现场具有丰富的电磁能,利用微电子技术、低功耗技术以及能量管理技术收集供电侧电缆接头的电磁能,并将其能量转化为无线温度传感器所需之电源。并将EH技术应用于电线回路的无线测温,解决了传感器的能量需求问题,使得传感器摆脱了对传统电池的束缚,体积更小,寿命更长,可靠性更高,安装更方便,维护更简单,产品更环保,技术更先进。

产品外观

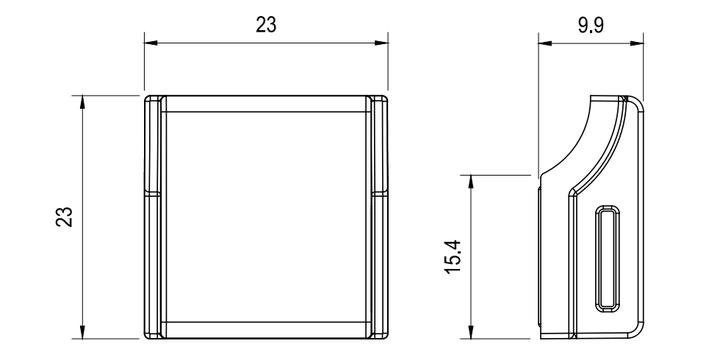

无线温度传感器 23×23×9.9mm

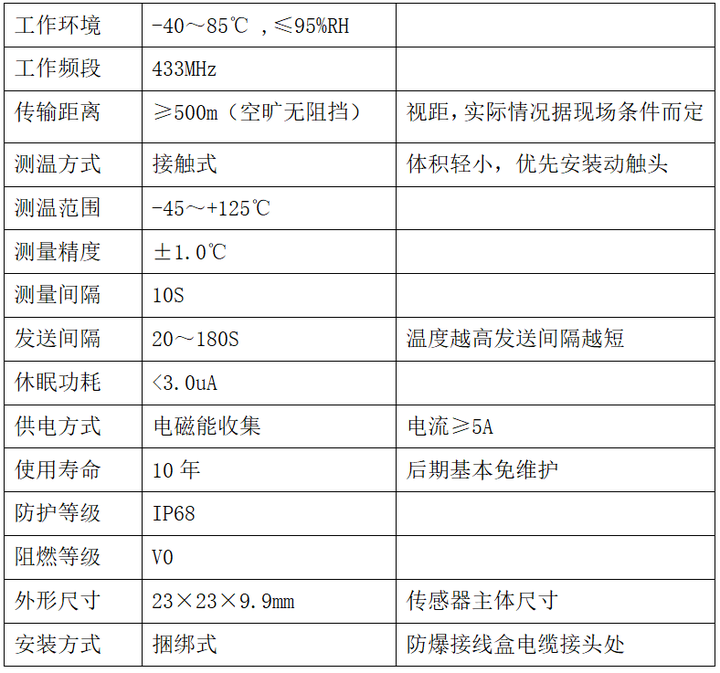

技术参数

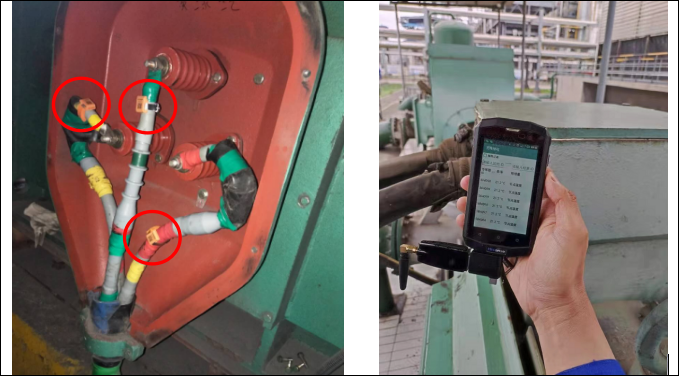

安装方式

无源无线温度传感器广泛应用于高低压开关柜、环网柜触头、刀闸开关、高压电缆接头、干式变压器、低压大电流柜等电气和机电设备的温度在线监测;我公司无源无线温度传感器避免使用电池所带来的局限,体积小巧,仅相当于传统传感器的一颗电池大小,可以安装在动触头等狭小的空间内,所以优先推荐安装靠近易发热处。同时,通过手机接收终端,无需网络布设或者4G,也可直接将传感采集数据接收显示在手机或巡检终端上。



02

无线温振智能监测装置 ZWMSA-25

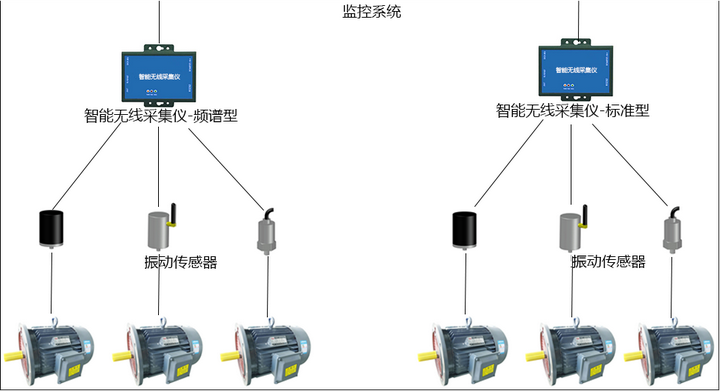

电机、风机、泵类等旋转设备的运行状态的监测是设备管理工作的关键。为此,泽沃电子采用物联网技术、嵌入式技术、振动传感技术、温度传感技术、低功耗技术等研发了智能化的旋转设备状态检测系统,系统通过实时检测设备的温度和振动,实时监视旋转设备运行状态,协助设备管理人员掌握设备运行数据,及时发现隐患和故障,实现预短性维修,从而帮助企业全面提升设备的管理水平。

主要应用在煤矿、化工、冶金、发电、建材、汽车、机械制造、军工和科研教学等诸多领域的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备振动和温度的在线测量。



产品外观

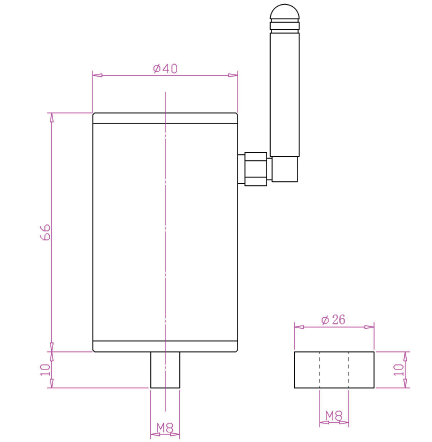

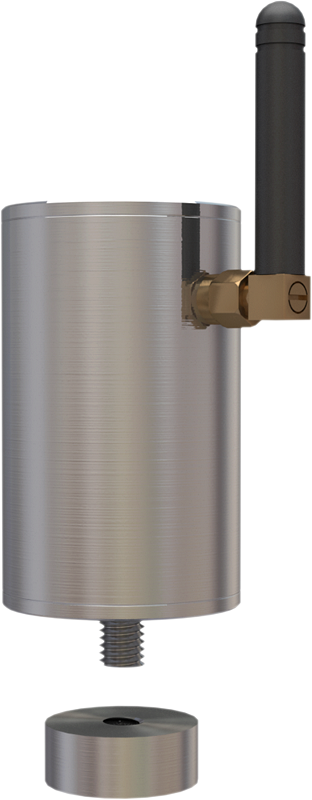

1、外置天线

外径:∮40mm

高度:76mm=66mm(壳体)+10mm(螺柱或磁体)

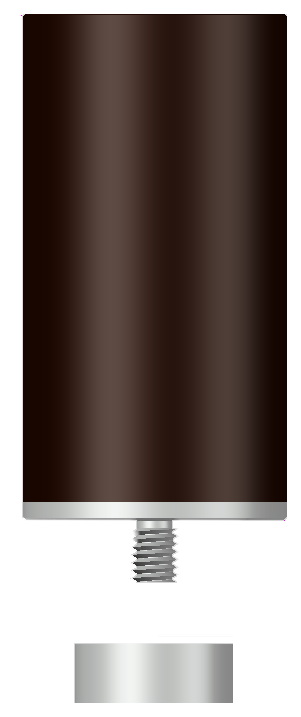

2、内置天线

外径:∮43mm

高度:92mm=82mm(壳体)+10mm(螺柱或磁体)



技术参数

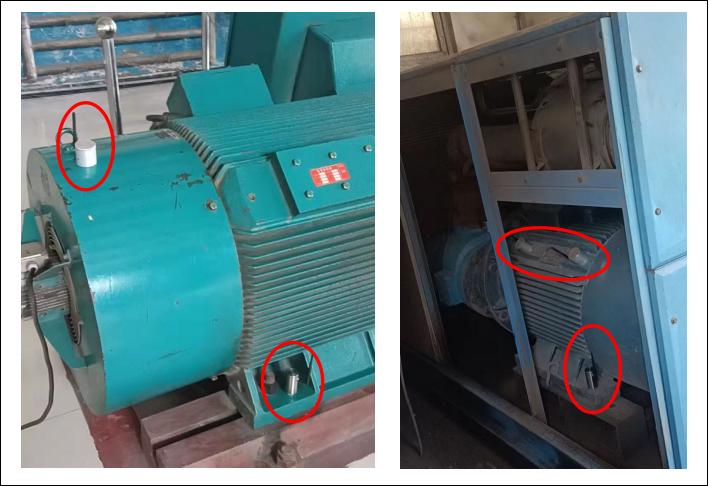

安装方式



03

网络通讯中继器 ZW1807

ZW1807 型产品拥有四个RS-485隔离型串口,组成三进一出的串口集中器,同时配有两个RF无线收发模块,接收或发射我司无线通讯协议信号,并预留有以太网通信和光纤通信模块接口,实现多功能信号的转发及通信转换。在运行模式下,将下端设备发送过来的RS-485信号,通过集中处理后由任意设置的串口、光口、RJ45接口发出,输送到后台工控机,达到实时监控目的。也可以做为远距离的中继信号产品,在有效信号通过相应通道时、对应的信号灯会闪烁。

产品外观

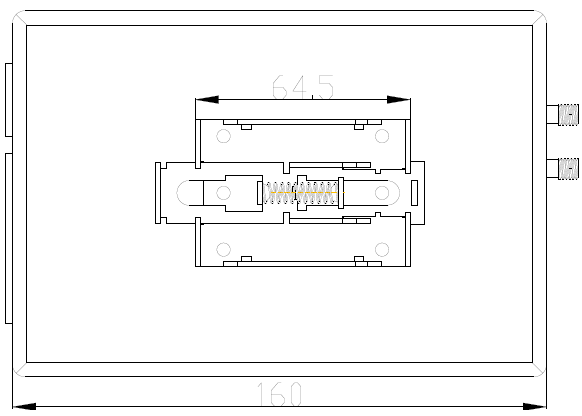

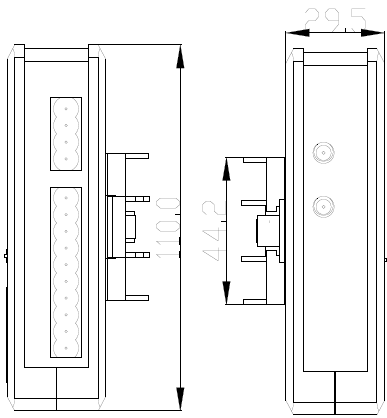

外形尺寸

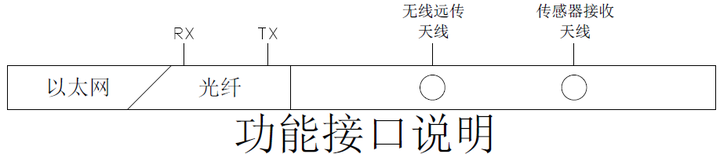

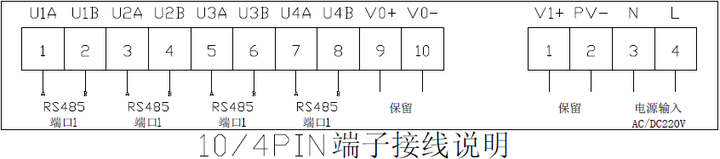

接线如下图所示





1. 电源输入:AC/DC220V;

2. RS485通讯接口端:可单独作为输入、输出、Modbus通信;

3. 以太网/光纤通信端口:该端口只能配其中1个功能;

4. 传感器接收天线(433MHz):用于安装接收天线;

5. 无线远传天线(470MHz):SNA头,用于安装发射/接收天线;

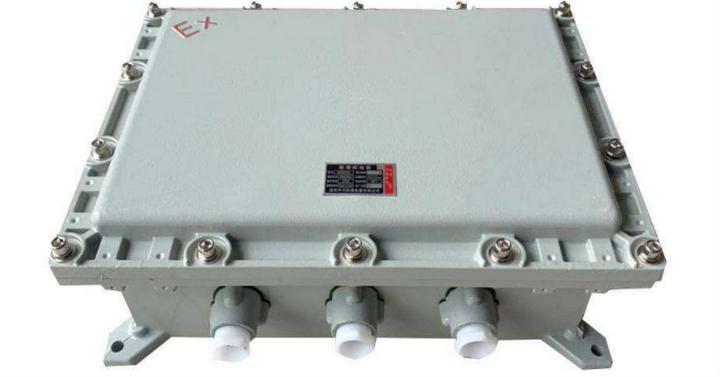

6. 支持生产防爆区防爆箱安装;

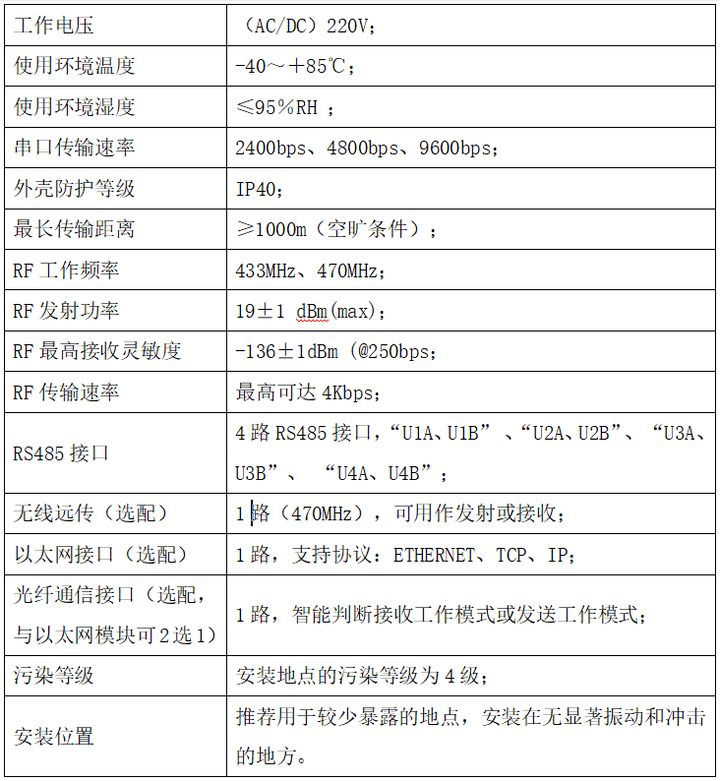

技术参数



04

智能数据显示终端 ZWMTA-V2

我公司针对电力、机电设备连接点温度变化、振动变化等故障隐患,无法实时监测电气设备内部运行状态,因此开发了能够实时监测温度、振动等信息的新一代产品ZWMTA-V2无线数据接收终端。该产品采用超低功耗设计、RF无线隔离、光电隔离技术,具有隔离彻底、抗干扰能力强、工作可靠、安装方便等特点,很好的解决了各种数据监测问题。

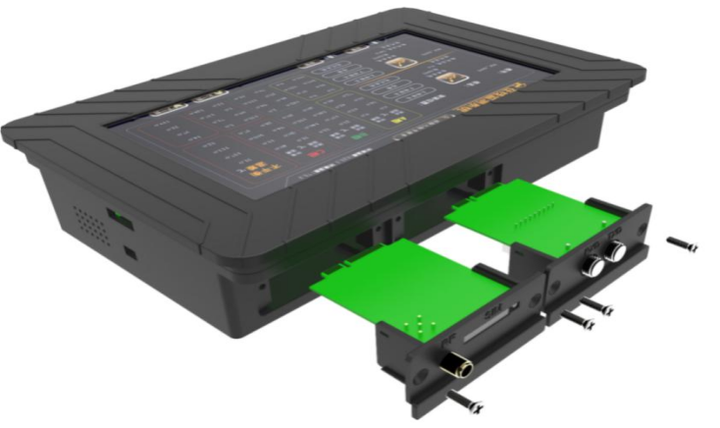

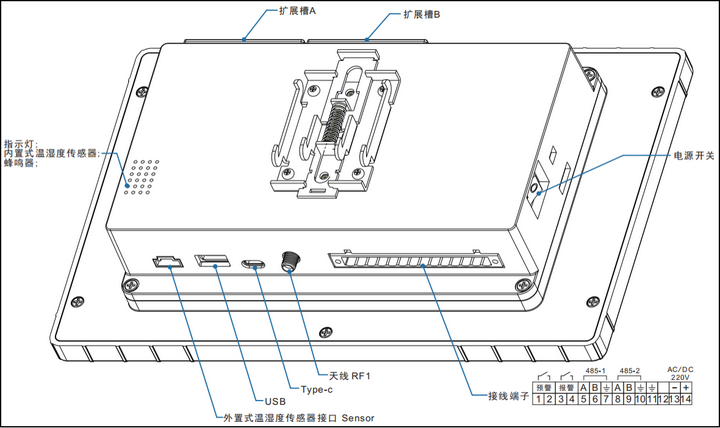

产品外观

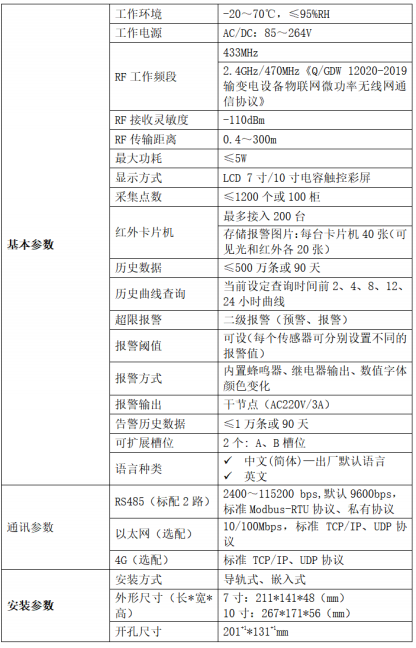

技术参数



05

物联网平台系统 ZW-SYS

系统简介



系统功能界面

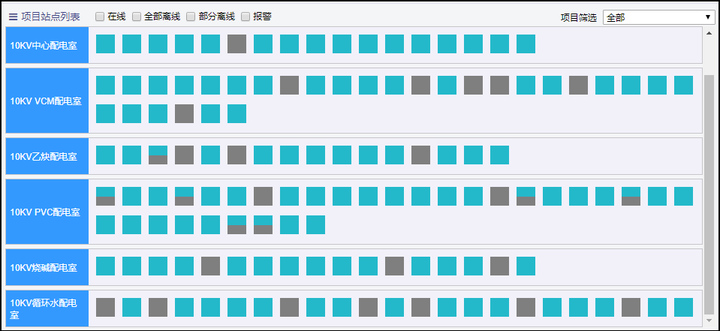

详细图显示

设备筛选:

      在线:筛选显示监测点全部在线的设备

     全部离线:筛选显示监测点全部离线的设备

     部分离线:筛选显示监测点部分离线的设备

     报警报警:筛选显示有监测点报警的设备

项目筛选:选择本系统内的具体一个项目,站点列表就仅显示该项目的所有站点

设备详细信息:点击具体的设备图标,系统会根据该设备对应的模型弹出该设备的详细监测页面。

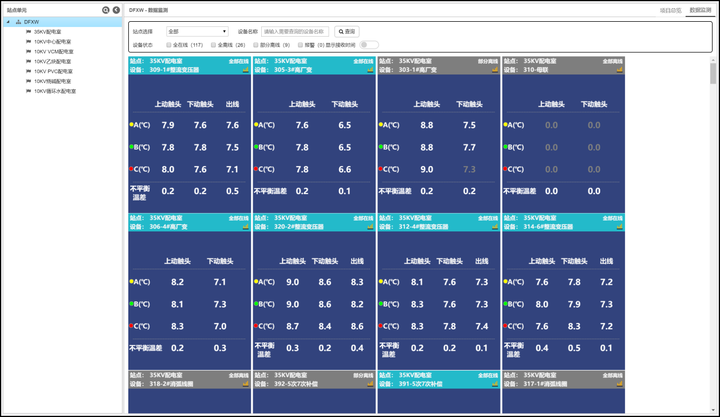

项目监测:站点监测分为“数据监测”、“一次图监测”、“实时报警”、“历史报警”、“历史趋势”和“统计报表”,综合辅助电网分析柜体的运行状态以及潜在隐患,下图所示项目数据监测图:

数据监测图

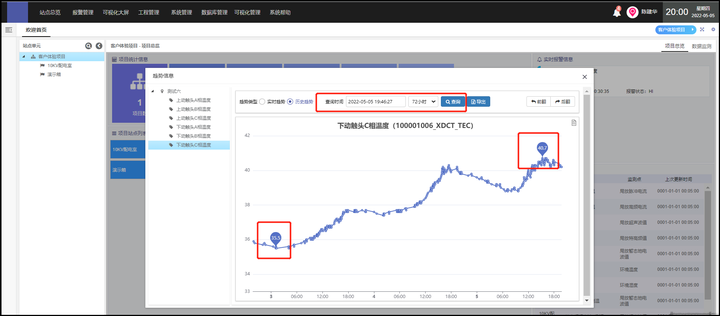

温度曲线:通过温度曲线图的查询,我们可以精确看到某个历史时刻的温度数据;也可以通过历史曲线变化,辅助电网分析柜体运行状态,提前做好维护准备。

曲线图显示

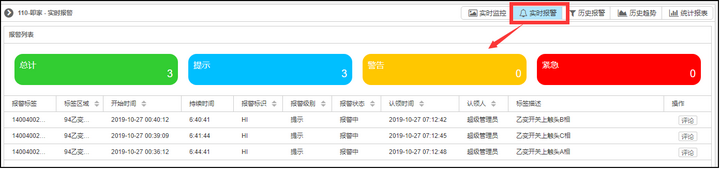

实时报警:显示该站点的实时报警页面,显示该站点所有单元设备下的传感器当前报警监控信息。

实时报警

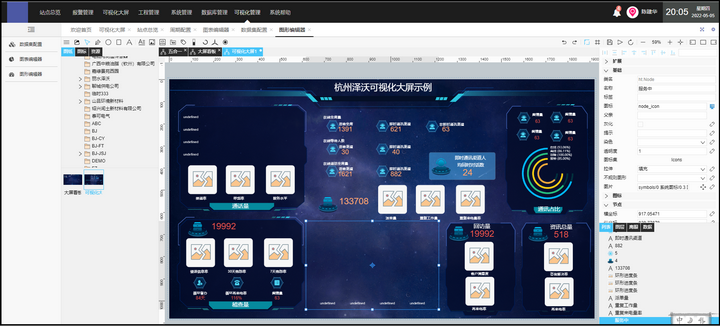

组态配置:系统支持组态自定义配置,根据现场需求将设备组态图拖拽形成组态界面、大数据大屏展示界面等,并将数据展示。

从“被动抢修”到“主动防御”,工业机电设备的安全管理正经历深刻变革。当我们用多参数实时感知取代经验判断,用智能预警替代事后补救,悬在设备头上的“达摩克利斯之剑”才能真正被移开。

构建这套集“监、诊、控、警”于一体的综合安全监测系统,不仅是筑牢安全生产防线的技术底座,更是释放“新质生产力”、驱动工业智能化升级的效率引擎。它让每一次温度波动、每一丝异常振动、每一点绝缘劣化都无所遁形,将风险扼杀于萌芽。
