引言

在现代数据中心网络中，VXLAN（Virtual eXtensible Local Area Network）技术以其灵活性和扩展性，成为解决大规模、多租户网络需求的核心技术。与集中式网关相比，分布式网关通过在边缘交换机上实现三层路由功能，减少了对核心设备的依赖，提升了网络性能和扩展能力。本文通过一个基于 VXLAN 分布式网关的实验，展示如何利用分布式网关实现跨站点的二层通信和三层路由，并结合外部网络互联，验证其在数据中心中的应用效果。

实验背景与意义

本实验模拟了一个典型的数据中心网络场景，包含多个站点（SW-A、SW-B、SW-C）、集中式核心交换机（SW-D）、接入交换机（Access-1）以及出口路由器（VSR-88_10）。SW-A、SW-B 和 SW-C 作为边缘交换机，运行分布式网关，处理本地 VXLAN 隧道的封装/解封装及三层路由；SW-D 作为核心交换机，负责 Underlay 网络的互联；Access-1 扩展客户端接入能力；VSR-88_10 作为出口路由器，连接外部网络（VSR-88_11 模拟外网）。实验使用 VXLAN ID 10（VSI vpna）和 VXLAN ID 20（VSI vpnb）构建两个二层广播域，客户端通过 VLAN 100 和 VLAN 200 接入，映射到 VXLAN 网络，实现跨站点通信及外部网络访问。

通过本文，读者将：

  • 理解 VXLAN 分布式网关的工作原理及其在数据中心中的优势。
  • 学习在 H3C 设备上配置分布式网关，包括 Underlay 网络、VXLAN 隧道和三层网关设置。
  • 掌握验证和调试分布式网关网络的方法，解决常见配置问题。
  • 获取可复现的实验指导，适合网络工程师、数据中心管理员或网络虚拟化学习者。

实验目标与内容

本实验旨在通过配置 VXLAN 分布式网关，展示其在数据中心网络中的应用。实验内容包括：

  1. 分布式网关概念：介绍分布式网关的架构、VNI（VXLAN Network Identifier）、VTEP 角色及与集中式网关的区别。

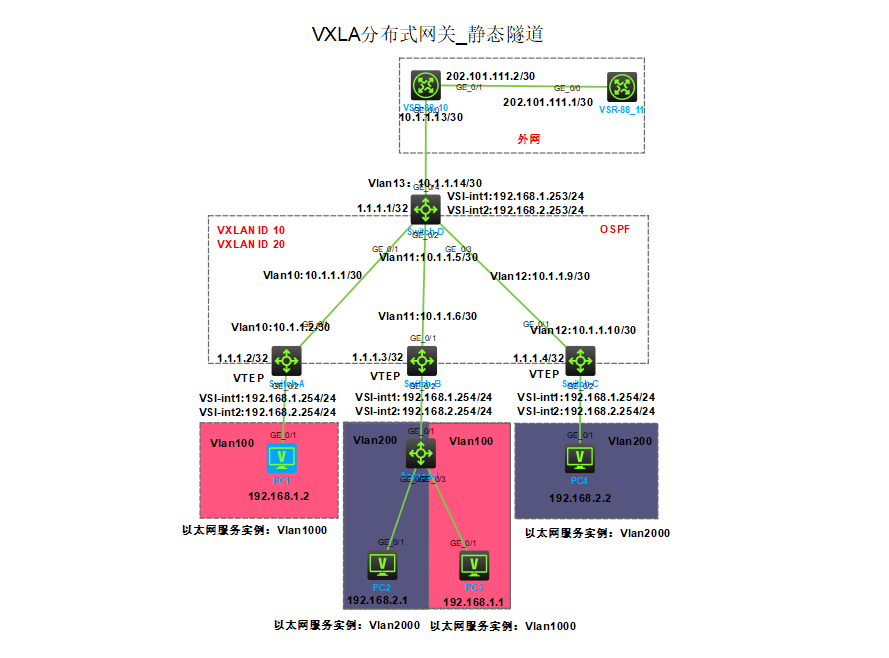

  2. 网络拓扑设计：描述实验网络架构，包括 SW-A、SW-B、SW-C 作为边缘分布式网关，SW-D 作为核心交换机，Access-1 扩展客户端接入，VSR-88_10 提供外部网络互联。
  3. Underlay 网络搭建：使用 OSPF 协议配置 IP 路由，确保 VTEP 间三层连通性。
  4. VXLAN 隧道及网关配置：在 SW-A、SW-B、SW-C 上配置分布式网关，设置 VSI、隧道及三层网关接口。
  5. 接入配置：在 SW-A、SW-B、SW-C 和 Access-1 上配置客户端 VLAN 接入，映射到 VXLAN 网络。

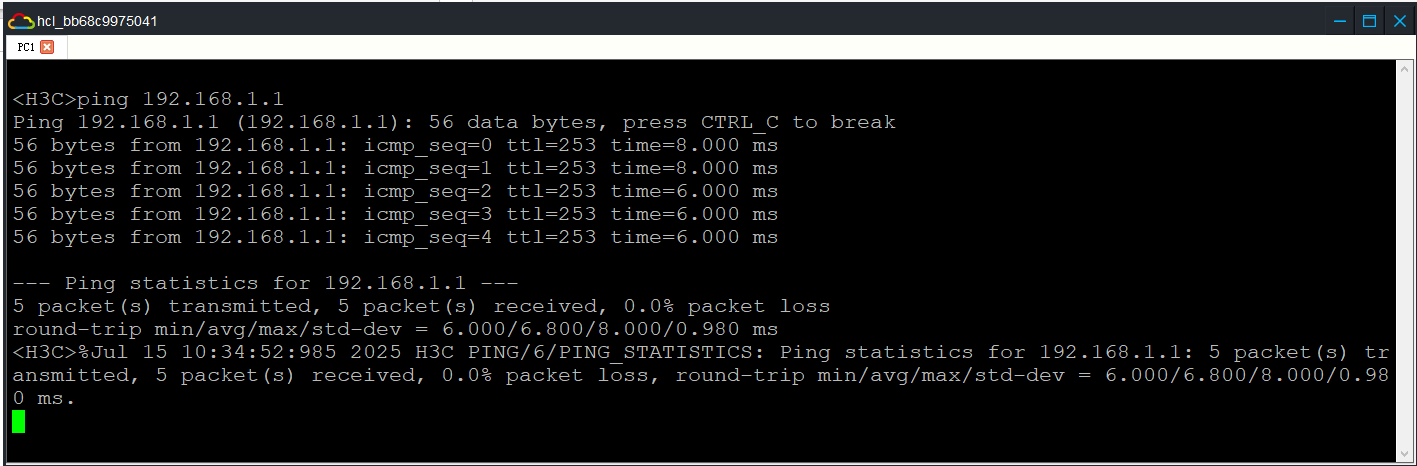

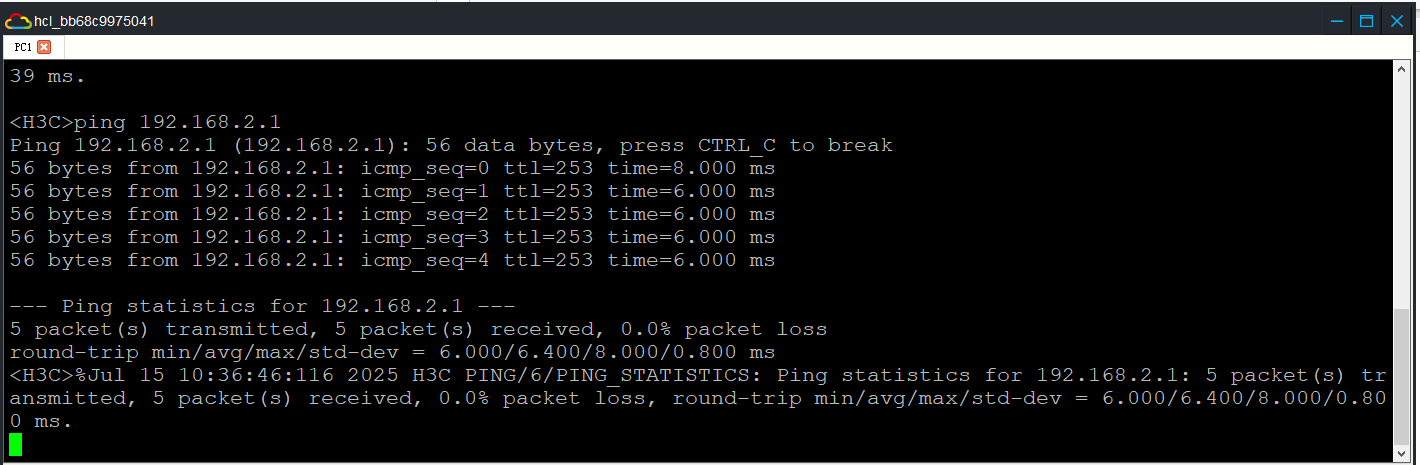

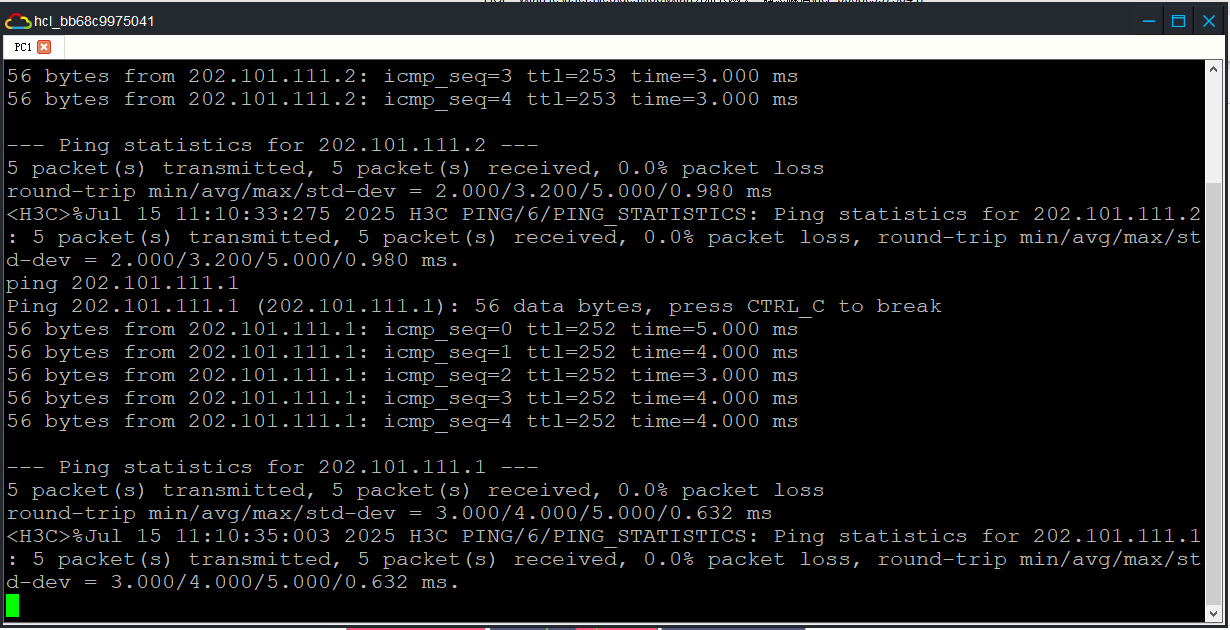

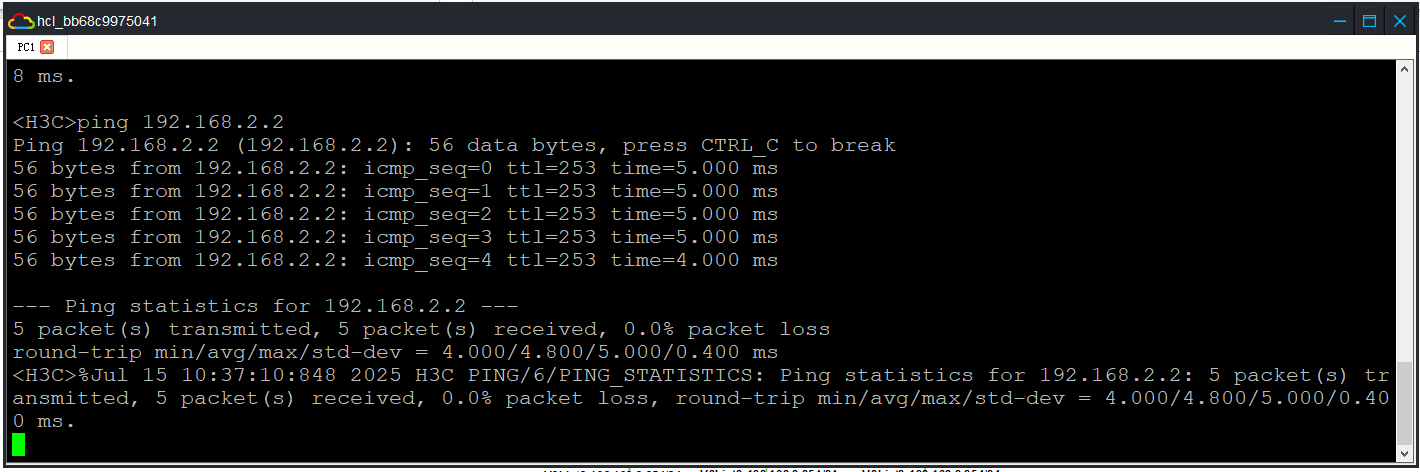

  6. 连通性验证：通过客户端设备验证二层互通、三层路由及外部网络访问功能。

实验步骤

1. 接口 IP 地址配置

配置各设备的接口 IP 地址，为 Underlay 网络提供连通性，并为 VXLAN 隧道和三层网关设置基础。

VSR-88_11（外网）

interface GigabitEthernet0/0/0
 port link-mode route // 设置接口为路由模式，处理三层流量
 combo enable copper // 启用铜缆模式，适配物理连接
 ip address 202.101.111.1 255.255.255.252 // 配置接口 IP，连接 VSR-88_10

VSR-88_10（出口路由器）

interface LoopBack0
 ip address 1.1.1.5 255.255.255.255 // 配置 Loopback0 作为 VTEP 标识 IP
#
interface GigabitEthernet0/0/0
 port link-mode route // 设置接口为路由模式
 ip address 10.1.1.13 255.255.255.252 // 配置接口 IP，连接 SW-D
#
interface GigabitEthernet0/0/1
 port link-mode route // 设置接口为路由模式
 ip address 202.101.111.2 255.255.255.252 // 配置接口 IP，连接外网
 nat outbound 3000 // 启用 NAT，允许内部网络访问外部
#
ip route-static 0.0.0.0 0 202.101.111.1 // 配置默认路由，指向外网
ip route-static 192.168.1.0 24 10.1.1.14 // 配置到 VNI 10 网段的静态路由
ip route-static 192.168.2.0 24 10.1.1.14 // 配置到 VNI 20 网段的静态路由
#
acl advanced 3000
 rule 5 permit ip // 配置 ACL，允许所有 IP 流量进行 NAT

SW-D（核心交换机）

vlan 10 to 13 // 创建 VLAN 10 到 13，划分 Underlay 网络接口
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255 // 配置 Loopback0 作为 VTEP 标识 IP
#
interface Vlan-interface10
 ip address 10.1.1.1 255.255.255.252 // 配置 VLAN 10 接口 IP，连接 SW-A
#
interface Vlan-interface11
 ip address 10.1.1.5 255.255.255.252 // 配置 VLAN 11 接口 IP，连接 SW-B
#
interface Vlan-interface12
 ip address 10.1.1.9 255.255.255.252 // 配置 VLAN 12 接口 IP，连接 SW-C
#
interface Vlan-interface13
 ip address 10.1.1.14 255.255.255.252 // 配置 VLAN 13 接口 IP，连接 VSR-88_10
#
interface GigabitEthernet1/0/1
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 10 // 分配接口到 VLAN 10，连接 SW-A
#
interface GigabitEthernet1/0/2
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 11 // 分配接口到 VLAN 11，连接 SW-B
#
interface GigabitEthernet1/0/3
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 12 // 分配接口到 VLAN 12，连接 SW-C
#
interface GigabitEthernet1/0/4
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 13 // 分配接口到 VLAN 13，连接 VSR-88_10

SW-A（边缘交换机）

vlan 10 // 创建 VLAN 10，连接 SW-D
#
vlan 100 // 创建 VLAN 100，客户端接入
#
vlan 1000 // 创建 VLAN 1000，备用 VLAN
#
interface LoopBack0
 ip address 1.1.1.2 255.255.255.255 // 配置 Loopback0 作为 VTEP 标识 IP
#
interface Vlan-interface10
 ip address 10.1.1.2 255.255.255.252 // 配置 VLAN 10 接口 IP，连接 SW-D
#
interface GigabitEthernet1/0/1
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 10 // 分配接口到 VLAN 10，连接 SW-D
#
interface GigabitEthernet1/0/2
 port link-mode bridge // 设置接口为二层桥接模式
 port link-type trunk // 配置为 Trunk 模式，允许多 VLAN 流量
 port trunk permit vlan 1 100 // 允许 VLAN 1 和 100 流量
 port trunk pvid vlan 100 // 设置无标签帧默认 VLAN 为 100
#
interface Vsi-interface1
 ip address 192.168.1.254 255.255.255.0 // 配置 VSI 接口 1 作为 VNI 10 的三层网关
 mac-address 0001-0001-0001 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP，优化 ARP 广播
 distributed-gateway local // 启用分布式网关功能
#
interface Vsi-interface2
 ip address 192.168.2.254 255.255.255.0 // 配置 VSI 接口 2 作为 VNI 20 的三层网关
 mac-address 0002-0002-0002 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP
 distributed-gateway local // 启用分布式网关功能

SW-B（边缘交换机）

vlan 11 // 创建 VLAN 11，连接 SW-D
#
vlan 100 // 创建 VLAN 100，客户端接入
#
vlan 200 // 创建 VLAN 200，客户端接入
#
interface LoopBack0
 ip address 1.1.1.3 255.255.255.255 // 配置 Loopback0 作为 VTEP 标识 IP
#
interface Vlan-interface11
 ip address 10.1.1.6 255.255.255.252 // 配置 VLAN 11 接口 IP，连接 SW-D
#
interface GigabitEthernet1/0/1
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 11 // 分配接口到 VLAN 11，连接 SW-D
#
interface GigabitEthernet1/0/2
 port link-mode bridge // 设置接口为二层桥接模式
 port link-type trunk // 配置为 Trunk 模式
 port trunk permit vlan 1 100 200 // 允许 VLAN 1、100 和 200 流量
#
interface Vsi-interface1
 ip address 192.168.1.254 255.255.255.0 // 配置 VSI 接口 1 作为 VNI 10 的三层网关
 mac-address 0001-0001-0001 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP
 distributed-gateway local // 启用分布式网关功能
#
interface Vsi-interface2
 ip address 192.168.2.254 255.255.255.0 // 配置 VSI 接口 2 作为 VNI 20 的三层网关
 mac-address 0002-0002-0002 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP
 distributed-gateway local // 启用分布式网关功能

SW-C（边缘交换机）

vlan 12 // 创建 VLAN 12，连接 SW-D
#
vlan 200 // 创建 VLAN 200，客户端接入
#
interface LoopBack0
 ip address 1.1.1.4 255.255.255.255 // 配置 Loopback0 作为 VTEP 标识 IP
#
interface Vlan-interface12
 ip address 10.1.1.10 255.255.255.252 // 配置 VLAN 12 接口 IP，连接 SW-D
#
interface GigabitEthernet1/0/1
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 12 // 分配接口到 VLAN 12，连接 SW-D
#
interface GigabitEthernet1/0/2
 port link-mode bridge // 设置接口为二层桥接模式
 port link-type trunk // 配置为 Trunk 模式
 undo port trunk permit vlan 1 // 移除默认 VLAN 1
 port trunk permit vlan 200 // 允许 VLAN 200 流量
 port trunk pvid vlan 200 // 设置无标签帧默认 VLAN 为 200
#
interface Vsi-interface1
 ip address 192.168.1.254 255.255.255.0 // 配置 VSI 接口 1 作为 VNI 10 的三层网关
 mac-address 0001-0001-0001 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP
 distributed-gateway local // 启用分布式网关功能
#
interface Vsi-interface2
 ip address 192.168.2.254 255.255.255.0 // 配置 VSI 接口 2 作为 VNI 20 的三层网关
 mac-address 0002-0002-0002 // 设置网关 MAC 地址
 local-proxy-arp enable // 启用本地代理 ARP
 distributed-gateway local // 启用分布式网关功能

Access-1（接入交换机）

vlan 100 // 创建 VLAN 100，客户端接入
#
vlan 200 // 创建 VLAN 200，客户端接入
#
interface GigabitEthernet1/0/1
 port link-mode bridge // 设置接口为二层桥接模式
 port link-type trunk // 配置为 Trunk 模式
 undo port trunk permit vlan 1 // 移除默认 VLAN 1
 port trunk permit vlan 100 200 // 允许 VLAN 100 和 200 流量
#
interface GigabitEthernet1/0/2
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 200 // 配置为 Access 模式，分配 VLAN 200
#
interface GigabitEthernet1/0/3
 port link-mode bridge // 设置接口为二层桥接模式
 port access vlan 100 // 配置为 Access 模式，分配 VLAN 100

说明：

  • VSR-88_10 配置 NAT 和静态路由，确保内部网络可访问外部网络。
  • SW-D 作为核心交换机，仅负责 Underlay 网络的 IP 连通性。
  • SW-A、SW-B、SW-C 作为边缘交换机，配置分布式网关，处理本地三层路由。
  • Access-1 扩展 SW-B 的客户端接入能力，连接 PC2 和 PC3。

2. OSPF 配置

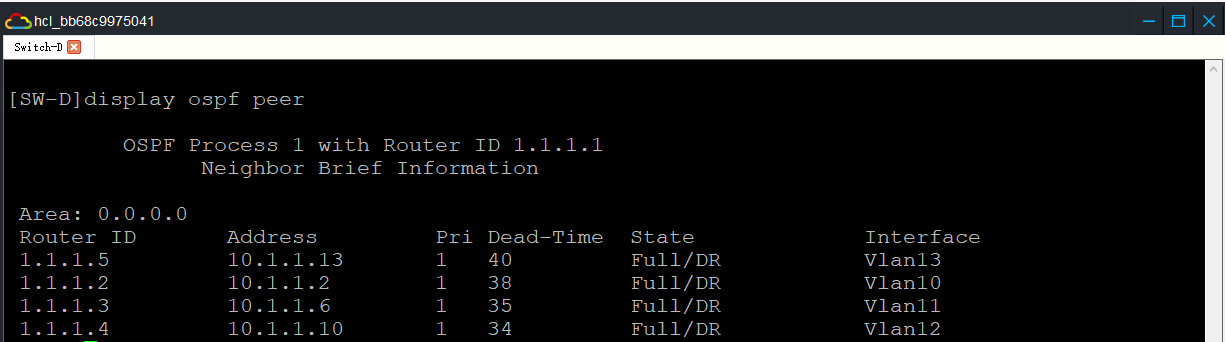

配置 OSPF 协议，建立 Underlay 网络的 IP 路由，确保 VTEP 间连通性。

VSR-88_10

ospf 1 router-id 1.1.1.5 // 启用 OSPF 进程 1，设置路由器 ID
 default-route-advertise always // 发布默认路由到 OSPF
 area 0.0.0.0
  network 1.1.1.5 0.0.0.0 // 宣布 Loopback0 IP
  network 10.1.1.12 0.0.0.3 // 宣布 VLAN 13 网段，连接 SW-D

SW-D

ospf 1 router-id 1.1.1.1 // 启用 OSPF 进程 1，设置路由器 ID
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0 // 宣布 Loopback0 IP
  network 10.1.1.0 0.0.0.3 // 宣布 VLAN 10 网段，连接 SW-A
  network 10.1.1.4 0.0.0.3 // 宣布 VLAN 11 网段，连接 SW-B
  network 10.1.1.8 0.0.0.3 // 宣布 VLAN 12 网段，连接 SW-C
  network 10.1.1.12 0.0.0.3 // 宣布 VLAN 13 网段，连接 VSR-88_10

SW-A

ospf 1 router-id 1.1.1.2 // 启用 OSPF 进程 1，设置路由器 ID
 area 0.0.0.0
  network 1.1.1.2 0.0.0.0 // 宣布 Loopback0 IP
  network 10.1.1.0 0.0.0.3 // 宣布 VLAN 10 网段，连接 SW-D

SW-B

ospf 1 router-id 1.1.1.3 // 启用 OSPF 进程 1，设置路由器 ID
 area 0.0.0.0
  network 1.1.1.3 0.0.0.0 // 宣布 Loopback0 IP
  network 10.1.1.4 0.0.0.3 // 宣布 VLAN 11 网段，连接 SW-D

SW-C

ospf 1 router-id 1.1.1.4 // 启用 OSPF 进程 1，设置路由器 ID
 area 0.0.0.0
  network 1.1.1.4 0.0.0.0 // 宣布 Loopback0 IP
  network 10.1.1.8 0.0.0.3 // 宣布 VLAN 12 网段，连接 SW-D

说明：

  • OSPF 确保 Underlay 网络的动态路由，VTEP IP（Loopback0）通过 OSPF 传播。
  • VSR-88_10 发布默认路由，方便内部网络访问外部。

3. VXLAN 核心及网关配置

配置 VXLAN 隧道和分布式网关，启用二层虚拟化网络和三层路由功能。

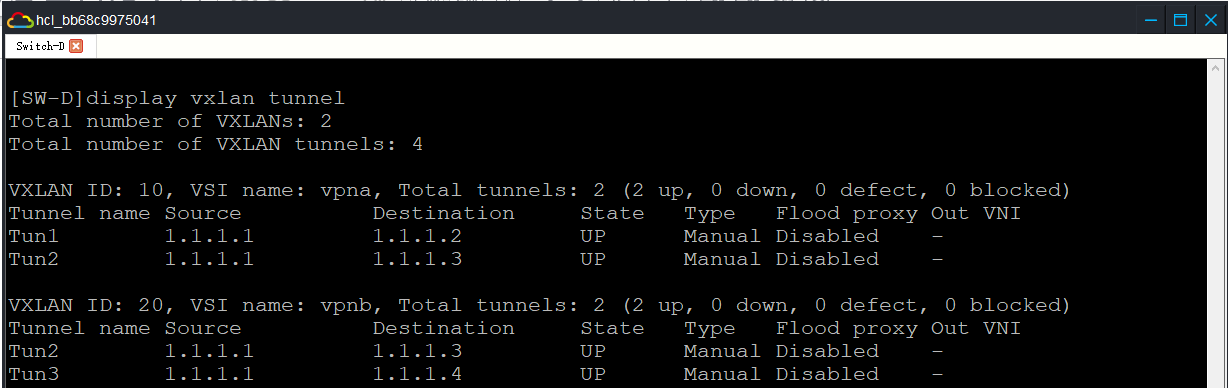

SW-D

l2vpn enable // 启用二层虚拟专用网络功能，支持 VXLAN
#
vsi vpna
 gateway vsi-interface 1 // 指定 VSI 接口 1 作为 VNI 10 的网关
 vxlan 10 // 关联 VXLAN ID 10
  tunnel 1 // 绑定 Tunnel1，连接 SW-A
  tunnel 2 // 绑定 Tunnel2，连接 SW-B
#
vsi vpnb
 gateway vsi-interface 2 // 指定 VSI 接口 2 作为 VNI 20 的网关
 vxlan 20 // 关联 VXLAN ID 20
  tunnel 2 // 绑定 Tunnel2，连接 SW-B
  tunnel 3 // 绑定 Tunnel3，连接 SW-C
#
interface Tunnel1 mode vxlan // 创建 Tunnel1，VXLAN 模式
 source 1.1.1.1 // 设置本地 VTEP IP
 destination 1.1.1.2 // 设置远程 VTEP IP（SW-A）
#
interface Tunnel2 mode vxlan // 创建 Tunnel2
 source 1.1.1.1 // 设置本地 VTEP IP
 destination 1.1.1.3 // 设置远程 VTEP IP（SW-B）
#
interface Tunnel3 mode vxlan // 创建 Tunnel3
 source 1.1.1.1 // 设置本地 VTEP IP
 destination 1.1.1.4 // 设置远程 VTEP IP（SW-C）

SW-A

l2vpn enable // 启用二层虚拟专用网络功能
#
vsi vpna
 gateway vsi-interface 1 // 指定 VSI 接口 1 作为 VNI 10 的网关
 vxlan 10 // 关联 VXLAN ID 10
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-B
  tunnel 3 // 绑定 Tunnel3，连接 SW-C
#
vsi vpnb
 gateway vsi-interface 2 // 指定 VSI 接口 2 作为 VNI 20 的网关
 vxlan 20 // 关联 VXLAN ID 20
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-B
  tunnel 3 // 绑定 Tunnel3，连接 SW-C
#
interface Tunnel1 mode vxlan // 创建 Tunnel1
 source 1.1.1.2 // 设置本地 VTEP IP
 destination 1.1.1.1 // 设置远程 VTEP IP（SW-D）
#
interface Tunnel2 mode vxlan // 创建 Tunnel2
 source 1.1.1.2 // 设置本地 VTEP IP
 destination 1.1.1.3 // 设置远程 VTEP IP（SW-B）
#
interface Tunnel3 mode vxlan // 创建 Tunnel3
 source 1.1.1.2 // 设置本地 VTEP IP
 destination 1.1.1.4 // 设置远程 VTEP IP（SW-C）
#
arp distributed-gateway dynamic-entry synchronize // 同步分布式网关的动态 ARP 表

SW-B

l2vpn enable // 启用二层虚拟专用网络功能
#
vsi vpna
 gateway vsi-interface 1 // 指定 VSI 接口 1 作为 VNI 10 的网关
 vxlan 10 // 关联 VXLAN ID 10
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-A
  tunnel 3 // 绑定 Tunnel3，连接 SW-C
#
vsi vpnb
 gateway vsi-interface 2 // 指定 VSI 接口 2 作为 VNI 20 的网关
 vxlan 20 // 关联 VXLAN ID 20
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-A
  tunnel 3 // 绑定 Tunnel3，连接 SW-C
#
interface Tunnel1 mode vxlan // 创建 Tunnel1
 source 1.1.1.3 // 设置本地 VTEP IP
 destination 1.1.1.1 // 设置远程 VTEP IP（SW-D）
#
interface Tunnel2 mode vxlan // 创建 Tunnel2
 source 1.1.1.3 // 设置本地 VTEP IP
 destination 1.1.1.2 // 设置远程 VTEP IP（SW-A）
#
interface Tunnel3 mode vxlan // 创建 Tunnel3
 source 1.1.1.3 // 设置本地 VTEP IP
 destination 1.1.1.4 // 设置远程 VTEP IP（SW-C）
#
arp distributed-gateway dynamic-entry synchronize // 同步分布式网关的动态 ARP 表

SW-C

l2vpn enable // 启用二层虚拟专用网络功能
#
vsi vpna
 gateway vsi-interface 1 // 指定 VSI 接口 1 作为 VNI 10 的网关
 vxlan 10 // 关联 VXLAN ID 10
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-A
  tunnel 3 // 绑定 Tunnel3，连接 SW-B
#
vsi vpnb
 gateway vsi-interface 2 // 指定 VSI 接口 2 作为 VNI 20 的网关
 vxlan 20 // 关联 VXLAN ID 20
  tunnel 1 // 绑定 Tunnel1，连接 SW-D
  tunnel 2 // 绑定 Tunnel2，连接 SW-A
  tunnel 3 // 绑定 Tunnel3，连接 SW-B
#
interface Tunnel1 mode vxlan // 创建 Tunnel1
 source 1.1.1.4 // 设置本地 VTEP IP
 destination 1.1.1.1 // 设置远程 VTEP IP（SW-D）
#
interface Tunnel2 mode vxlan // 创建 Tunnel2
 source 1.1.1.4 // 设置本地 VTEP IP
 destination 1.1.1.2 // 设置远程 VTEP IP（SW-A）
#
interface Tunnel3 mode vxlan // 创建 Tunnel3
 source 1.1.1.4 // 设置本地 VTEP IP
 destination 1.1.1.3 // 设置远程 VTEP IP（SW-B）
#
arp distributed-gateway dynamic-entry synchronize // 同步分布式网关的动态 ARP 表

说明：

  • 分布式网关：SW-A、SW-B、SW-C 均配置 VSI 接口作为本地三层网关，处理 VNI 10 和 VNI 20 的路由。

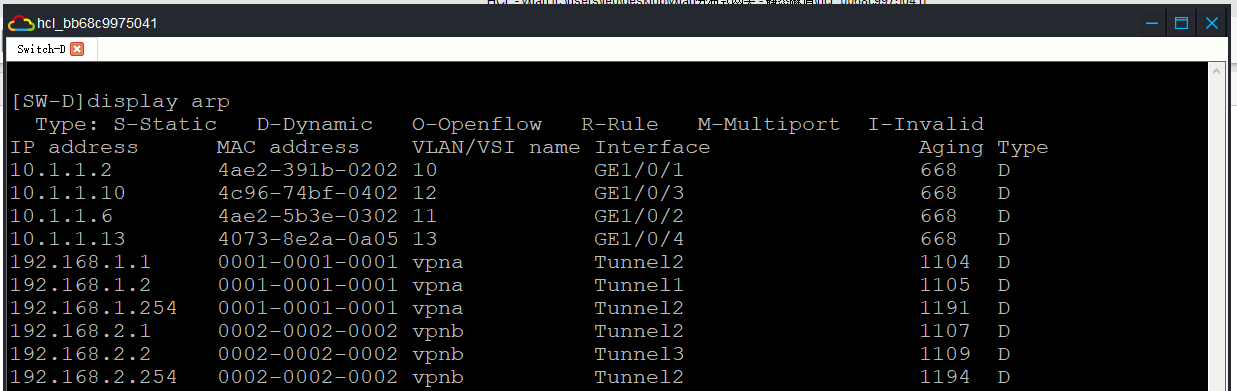

  • ARP 同步：arp distributed-gateway dynamic-entry synchronize 确保分布式网关间的 ARP 表一致性。

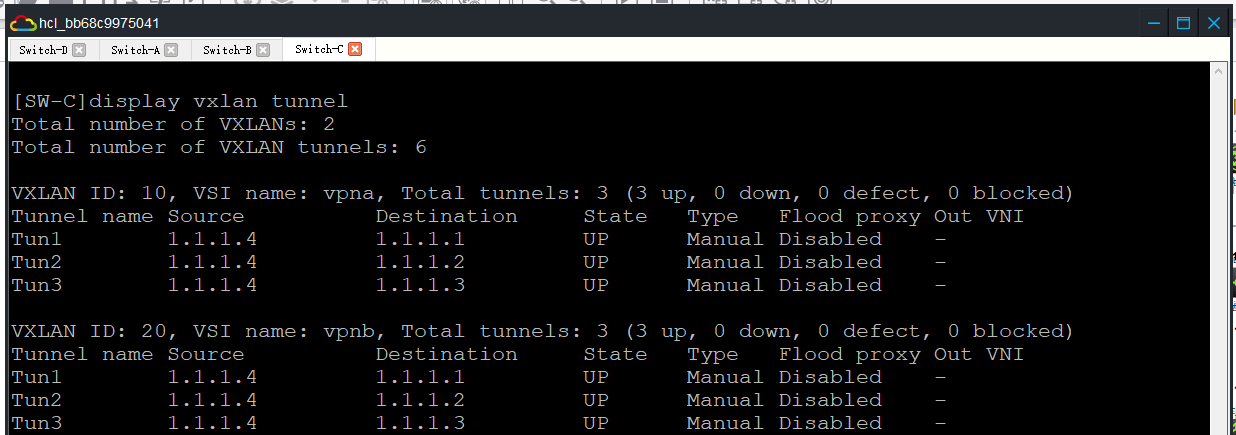

  • 隧道配置：每个边缘交换机与 SW-D 及其他边缘交换机建立 VXLAN 隧道，形成全互联拓扑。

4. VXLAN 接入配置

配置客户端 VLAN 接入，将本地 VLAN 流量映射到 VXLAN 网络。

SW-A

service-instance 1000
 encapsulation s-vid 100 // 匹配 VLAN 100 标签的帧
 xconnect vsi vpna // 将 VLAN 100 流量映射到 VSI vpna（VNI 10）

SW-B

service-instance 1000
 encapsulation s-vid 100 // 匹配 VLAN 100 标签的帧
 xconnect vsi vpna // 将 VLAN 100 流量映射到 VSI vpna（VNI 10）
#
service-instance 2000
 encapsulation s-vid 200 // 匹配 VLAN 200 标签的帧
 xconnect vsi vpnb // 将 VLAN 200 流量映射到 VSI vpnb（VNI 20）

SW-C

service-instance 1000
 encapsulation s-vid 200 // 匹配 VLAN 200 标签的帧
 xconnect vsi vpnb // 将 VLAN 200 流量映射到 VSI vpnb（VNI 20）

说明：

  • SW-A 和 SW-B 的 Trunk 模式适合带标签流量的服务器，port trunk pvid 确保无标签帧分配到对应 VLAN。
  • SW-C 的 Trunk 模式仅允许 VLAN 200，简化配置。
  • Access-1 的 Trunk 接口（GigabitEthernet1/0/1）汇总 VLAN 100 和 200 流量，Access 接口分配客户端到对应 VLAN。

5. PC 配置

配置客户端 PC 的 IP 地址和网关：

  • PC1（连接 SW-A）：IP 192.168.1.2，网关 192.168.1.254
  • PC2（连接 Access-1）：IP 192.168.2.1，网关 192.168.2.254
  • PC3（连接 Access-1）：IP 192.168.1.1，网关 192.168.1.254
  • PC4（连接 SW-C）：IP 192.168.2.2，网关 192.168.2.254

说明：

  • PC1 和 PC3 属于 VNI 10（VLAN 100，网段 192.168.1.0/24）。
  • PC2 和 PC4 属于 VNI 20（VLAN 200，网段 192.168.2.0/24）。
  • 网关地址指向分布式网关的 VSI 接口，统一为 192.168.1.254 和 192.168.2.254。

6. 连通性验证

PC1访问PC2

PC1访问PC3

PC1访问PC4



PC1访问外网



7. 抓包验证

 在SWD的G1/0/1接口进行抓包：PC1访问PC3

基于抓包内容解释（SW-A 下的 PC1 访问 SW-B 下的 PC3）

1. 外层封装 (Outer Encapsulation)
  • 抓包显示外层封装由以太网 II 和 IPv4 头组成。源 MAC 地址为 4a:e2:39:1b:02:02，目的 MAC 地址为 4c:96:69:1f:01:02，表明数据包在 VXLAN 隧道传输中从发送端 VTEP 转发到接收端 VTEP。外层 IP 头未完全展开，但根据实验拓扑，源 IP 应为 SW-A 的 VTEP IP（1.1.1.2），目的 IP 应为 SW-B 的 VTEP IP（1.1.1.3），通过 Underlay 网络（OSPF 配置）路由。外层使用 UDP 协议，端口号未显示但默认使用 VXLAN 固定端口号 4789。
2. 内层封装 (Inner Encapsulation)
  • 内层封装包含原始 ICMP 数据包。抓包显示内层源 IP 地址为 192.168.1.2（PC1，连接 SW-A），内层目的 IP 地址为 192.168.1.1（PC3，连接 SW-B）。内层以太网帧和 IP 头被 VXLAN 头封装，VXLAN 头包含 VNI 信息（见下文），保持了 Overlay 网络中的二层和三层信息，用于跨站点通信。
3. 源地址 (Source Address)
  • 外层源地址：抓包未直接显示外层 IP 头，但根据实验配置，源地址应为 SW-A 的 VTEP IP（1.1.1.2），由 Ethernet II, Src: 4a:e2:39:1b:02:02 对应的设备生成。
  • 内层源地址：抓包明确显示内层源 IP 为 192.168.1.2，对应 PC1（连接 SW-A），发起 ICMP 请求。
4. 目的地址 (Destination Address)
  • 外层目的地址：抓包未直接展开外层 IP 头，但根据 VXLAN 隧道配置，目的地址应为 SW-B 的 VTEP IP（1.1.1.3），由 Ethernet II, Dst: 4c:96:69:1f:01:02 对应的设备接收。
  • 内层目的地址：抓包显示内层目的 IP 为 192.168.1.1，对应 PC3（连接 SW-B），作为 ICMP 请求的目标。
5. VXLAN 固定端口号
  • VXLAN 使用 UDP 端口 4789 作为默认端口号进行封装和解封装。抓包中显示 User Datagram Protocol, Src Port: 5650, Dst Port: 4789，确认数据包通过 4789 端口传输，这是 SW-B 的 VTEP 监听的固定端口。
6. VNI (VXLAN Network Identifier)
  • 抓包中明确显示 VXLAN Network Identifier (VNI): 10，表示此数据包属于 VXLAN 网络 ID 为 10 的虚拟网络，对应实验中的 VSI vpna，映射到 VLAN 100 和子网 192.168.1.0/24。

总结

本实验展示了 VXLAN 分布式网关在数据中心网络中的配置与应用，通过 SW-A、SW-B、SW-C 的分布式网关功能，实现了跨站点的二层通信和三层路由，并通过 VSR-88_10 连接外部网络。实验配置清晰，验证步骤可复现，适合网络工程师和学习者参考，本实验未实验L3-VNI来连接Border设备，下次实验将使用EVPN来重现Vxlan分布式网关，使用动态隧道。

作者声明：

本文旨在通过Vxlan实验让读者理解Vxlan实验配置过程及其概念，全文内容为个人观点，仅供参考！！！

网站公告

今日签到

点亮在社区的每一天
去签到

热门文章

最新发布
