引言

在现代数据中心网络中，VXLAN（Virtual eXtensible Local Area Network）结合（Ethernet Virtual Private Network）技术以其高扩展性和灵活性，成为构建大规模、多租户网络的首选方案。分布式网关通过在边缘交换机上实现三层路由功能，显著降低核心设备的压力，提升网络性能和扩展能力。本实验通过搭建一个基于VXLAN和EVPN的分布式网关网络，展示如何实现跨站点的二层通信、三层路由及外部网络互联，验证其在数据中心环境中的应用效果。

实验模拟了一个典型的数据中心网络场景，包含三台边缘交换机（SW-A、SW-B、SW-C）、一台核心交换机（SW-D，兼任路由反射器RR）、一台接入交换机（Access-1）以及一台出口路由器（Export）。SW-A、SW-B和SW-C作为边缘设备，运行分布式网关，负责本地VXLAN隧道的封装/解封装及三层路由；SW-D作为核心交换机和RR，负责Underlay网络互联及EVPN路由分发；Access-1扩展客户端接入能力；Export连接外部网络（模拟公网设备VSR-88_11）。实验使用VXLAN ID 10（VSI vpna）和VXLAN ID 20（VSI vpnb）构建两个二层广播域，客户端通过VLAN 100和VLAN 200接入，映射到VXLAN网络，实现跨站点通信及外部网络访问。

通过本文，读者将：

  • 理解VXLAN结合EVPN的分布式网关工作原理及其在数据中心中的优势。
  • 学习在H3C设备上配置EVPN和VXLAN分布式网关，包括Underlay网络、VXLAN隧道、三层网关及BGP EVPN协议设置。
  • 掌握验证和调试分布式网关网络的方法，解决常见配置问题。
  • 获取可复现的实验指导，适合网络工程师、数据中心管理员或网络虚拟化学习者。

实验背景与意义

本实验模拟了一个典型的数据中心网络环境，旨在验证VXLAN结合EVPN的分布式网关在实现跨站点二层通信、三层路由及外部网络互联中的能力。实验场景包括：

  • 边缘交换机（SW-A、SW-B、SW-C）：运行分布式网关，处理本地VXLAN隧道封装/解封装及三层路由，降低核心设备负载。
  • 核心交换机（SW-D）：作为路由反射器（RR）及Underlay网络互联设备，负责IP路由及EVPN路由分发。
  • 接入交换机（Access-1）：扩展SW-B的客户端接入能力，连接部分虚拟机（VM）。
  • 出口路由器（Export）：通过NAT和静态路由实现内部网络与外部网络（模拟公网设备VSR-88_11）的互联。
  • 虚拟机（VM1至VM6）：模拟客户端设备，分别接入VLAN 100（VNI 10，网段192.168.1.0/24）和VLAN 200（VNI 20，网段192.168.2.0/24）。

实验通过VXLAN ID 10和20构建两个虚拟二层网络，利用EVPN协议实现分布式网关间的MAC地址和ARP信息同步，确保跨站点的二层和三层通信高效运行，同时通过Export设备验证外部网络访问能力。

实验目标与内容

本实验旨在通过配置VXLAN和EVPN分布式网关，展示其在数据中心网络中的应用。实验内容包括：

  1. 分布式网关概念：介绍EVPN和VXLAN分布式网关的架构、VNI（VXLAN Network Identifier）、VTEP角色及与集中式网关的区别。
  2. 网络拓扑设计：描述实验网络架构，包括SW-A、SW-B、SW-C作为边缘分布式网关，SW-D作为核心交换机和RR，Access-1扩展客户端接入，Export提供外部网络互联。
  3. Underlay网络搭建：使用OSPF协议配置IP路由，确保VTEP间三层连通性。
  4. VXLAN和VSI配置：配置VXLAN隧道和VSI接口，支持二层虚拟化网络和客户端接入。
  5. VXLAN接入配置：配置客户端VLAN接入，映射到VXLAN网络。
  6. L3VPN配置：配置L3VPN实例，支持三层路由功能。
  7. BGP EVPN配置：配置BGP EVPN协议，实现分布式网关间的路由分发。
  8. NAT和路由配置：配置NAT和静态路由，实现内部网络与外部网络的互联。

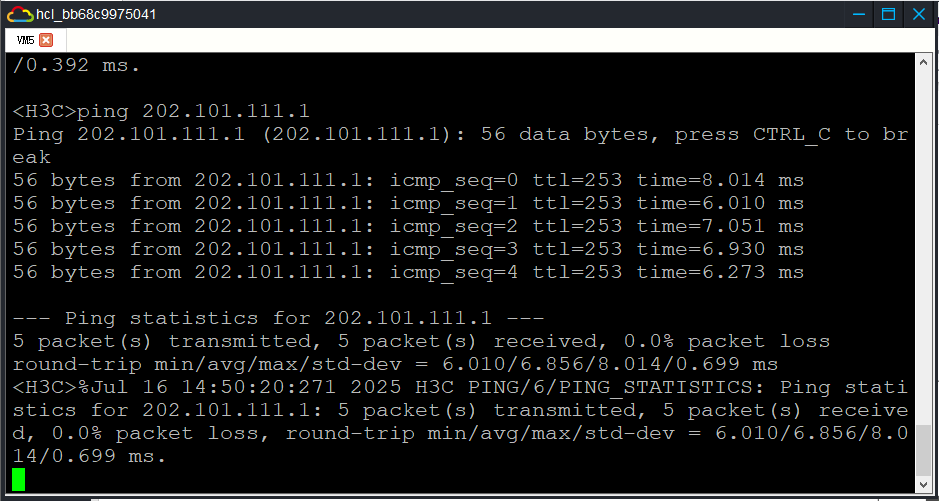

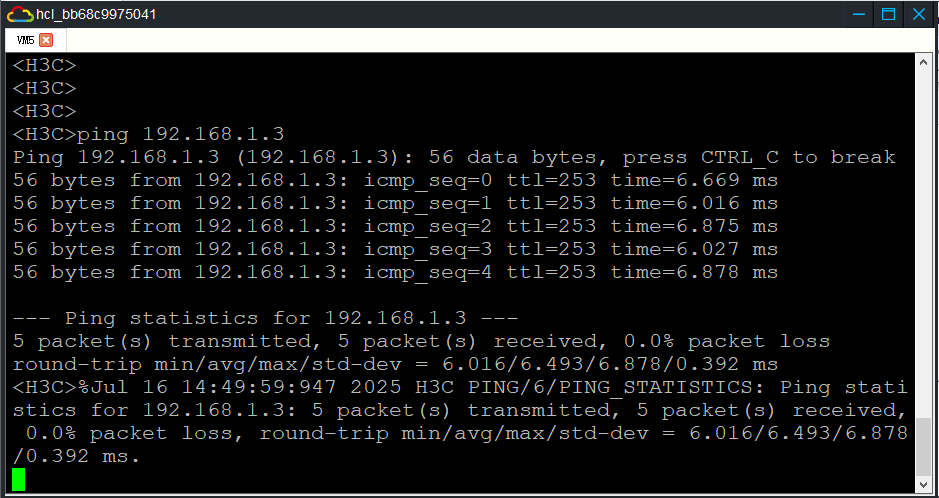

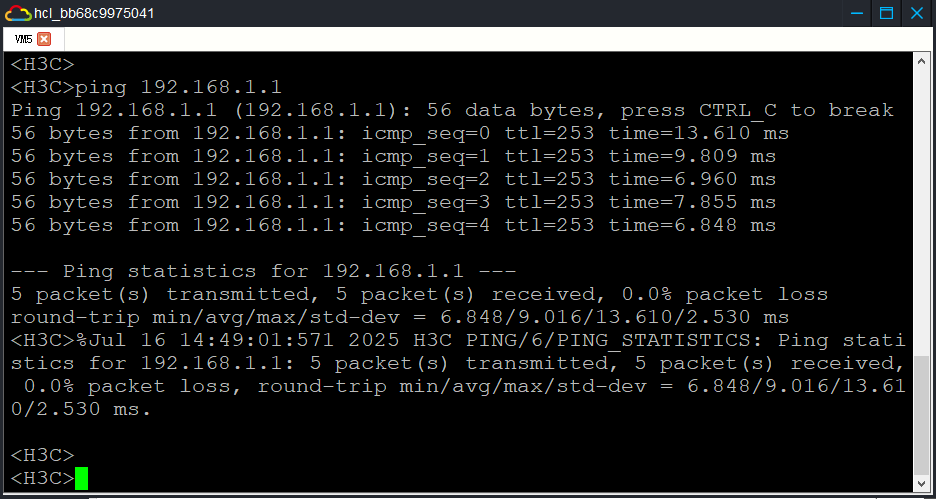

  9. 连通性验证：通过虚拟机验证二层互通、三层路由及外部网络访问功能。

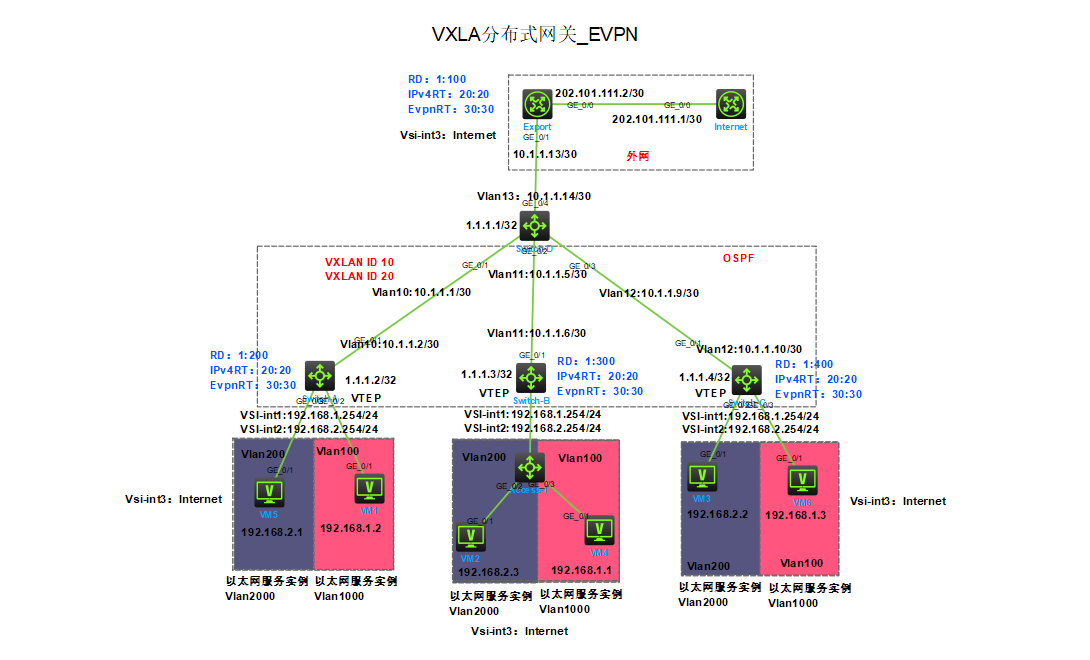

网络拓扑

  • SW-A：连接VM1（VLAN 100，192.168.1.2）和VM5（VLAN 200，192.168.2.1），上联SW-D。
  • SW-B：通过Access-1连接VM2（VLAN 200，192.168.2.3）和VM4（VLAN 100，192.168.1.1），上联SW-D。
  • SW-C：连接VM3（VLAN 200，192.168.2.2）和VM6（VLAN 100，192.168.1.3），上联SW-D。
  • SW-D：作为核心交换机和RR，上联Export，下联SW-A、SW-B、SW-C。
  • Export：连接外部网络（VSR-88_11，202.101.111.1），提供NAT功能。
  • Access-1：连接SW-B，扩展客户端接入。

实验步骤

1. 接口IP地址和VLAN配置

配置各设备的VLAN、接口IP地址及接入接口，为Underlay网络提供连通性，并为VXLAN隧道和三层网关奠定基础。

Internet（外部网络）

interface GigabitEthernet0/0/0
 ip address 202.101.111.1 255.255.255.252 // 配置接口IP地址，与Export设备互联

说明：VSR-88_11模拟外部网络，配置接口IP地址以连接Export设备，为外部网络访问提供基础。 // 提供外部网络连接，模拟公网环境。

Export（出口路由器）

interface LoopBack0
 ip address 1.1.1.5 255.255.255.255 // 配置Loopback0作为VTEP标识IP和BGP路由器ID

interface GigabitEthernet0/0
 ip binding vpn-instance l3vpn
 ip address 202.101.111.2 255.255.255.252 // 配置接口IP地址，连接外部网络

interface GigabitEthernet0/1
 ip address 10.1.1.13 255.255.255.252 // 配置接口IP地址，连接SW-D

说明：Export配置Loopback0作为VTEP标识IP，GigabitEthernet0/0连接外部网络，GigabitEthernet0/1连接SW-D，为Underlay网络提供连通性。 // 建立Export的Underlay网络连接，支持VXLAN和BGP功能。

SW-D（核心交换机）

vlan 10 to 13 // 创建VLAN 10到13，划分Underlay网络接口

interface LoopBack0
 ip address 1.1.1.1 255.255.255.255 // 配置Loopback0作为VTEP标识IP和BGP路由器ID

interface Vlan-interface10
 ip address 10.1.1.1 255.255.255.252 // 配置VLAN 10接口IP，连接SW-A

interface Vlan-interface11
 ip address 10.1.1.5 255.255.255.252 // 配置VLAN 11接口IP，连接SW-B

interface Vlan-interface12
 ip address 10.1.1.9 255.255.255.252 // 配置VLAN 12接口IP，连接SW-C

interface Vlan-interface13
 ip address 10.1.1.14 255.255.255.252 // 配置VLAN 13接口IP，连接Export

interface GigabitEthernet1/0/1
 port access vlan 10 // 分配接口到VLAN 10，连接SW-A

interface GigabitEthernet1/0/2
 port access vlan 11 // 分配接口到VLAN 11，连接SW-B

interface GigabitEthernet1/0/3
 port access vlan 12 // 分配接口到VLAN 12，连接SW-C

interface GigabitEthernet1/0/4
 port access vlan 13 // 分配接口到VLAN 13，连接Export

说明：SW-D配置VLAN和接口IP地址，连接SW-A、SW-B、SW-C和Export，确保Underlay网络的IP连通性。 // 提供核心交换机的Underlay网络互联，承载VXLAN隧道和EVPN路由分发。

SW-A（边缘交换机）

vlan 10 // 创建VLAN 10，连接SW-D
vlan 100 // 创建VLAN 100，客户端接入
vlan 200 // 创建VLAN 200，客户端接入

interface LoopBack0
 ip address 1.1.1.2 255.255.255.255 // 配置Loopback0作为VTEP标识IP和BGP路由器ID

interface Vlan-interface10
 ip address 10.1.1.2 255.255.255.252 // 配置VLAN 10接口IP，连接SW-D

interface GigabitEthernet1/0/1
 port access vlan 10 // 分配接口到VLAN 10，连接SW-D

interface GigabitEthernet1/0/2
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 undo port trunk permit vlan 1 // 移除默认VLAN 1
 port trunk permit vlan 100 // 允许VLAN 100流量
 port trunk pvid vlan 100 // 设置无标签帧默认VLAN为100

interface GigabitEthernet1/0/3
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 undo port trunk permit vlan 1 // 移除默认VLAN 1
 port trunk permit vlan 200 // 允许VLAN 200流量
 port trunk pvid vlan 200 // 设置无标签帧默认VLAN为200

说明：SW-A配置VLAN和接口IP地址，连接SW-D和客户端（VM1和VM5），为Underlay网络和客户端接入提供基础。 // 实现SW-A的Underlay网络连通性和客户端VLAN接入。

SW-B（边缘交换机）

vlan 11 // 创建VLAN 11，连接SW-D
vlan 100 // 创建VLAN 100，客户端接入
vlan 200 // 创建VLAN 200，客户端接入

interface LoopBack0
 ip address 1.1.1.3 255.255.255.255 // 配置Loopback0作为VTEP标识IP和BGP路由器ID

interface Vlan-interface11
 ip address 10.1.1.6 255.255.255.252 // 配置VLAN 11接口IP，连接SW-D

interface GigabitEthernet1/0/1
 port access vlan 11 // 分配接口到VLAN 11，连接SW-D

interface GigabitEthernet1/0/2
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 port trunk permit vlan 1 100 200 // 允许VLAN 1、100和200流量

说明：SW-B配置VLAN和接口IP地址，连接SW-D和Access-1，为Underlay网络和客户端接入提供基础。 // 实现SW-B的Underlay网络连通性和客户端VLAN接入。

SW-C（边缘交换机）

vlan 12 // 创建VLAN 12，连接SW-D
vlan 100 // 创建VLAN 100，客户端接入
vlan 200 // 创建VLAN 200，客户端接入

interface LoopBack0
 ip address 1.1.1.4 255.255.255.255 // 配置Loopback0作为VTEP标识IP和BGP路由器ID

interface Vlan-interface12
 ip address 10.1.1.10 255.255.255.252 // 配置VLAN 12接口IP，连接SW-D

interface GigabitEthernet1/0/1
 port access vlan 12 // 分配接口到VLAN 12，连接SW-D

interface GigabitEthernet1/0/2
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 undo port trunk permit vlan 1 // 移除默认VLAN 1
 port trunk permit vlan 200 // 允许VLAN 200流量
 port trunk pvid vlan 200 // 设置无标签帧默认VLAN为200

interface GigabitEthernet1/0/3
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 undo port trunk permit vlan 1 // 移除默认VLAN 1
 port trunk permit vlan 100 // 允许VLAN 100流量
 port trunk pvid vlan 100 // 设置无标签帧默认VLAN为100

说明：SW-C配置VLAN和接口IP地址，连接SW-D和客户端（VM3和VM6），为Underlay网络和客户端接入提供基础。 // 实现SW-C的Underlay网络连通性和客户端VLAN接入。

Access-1（接入交换机）

vlan 100 // 创建VLAN 100，客户端接入
vlan 200 // 创建VLAN 200，客户端接入

interface GigabitEthernet1/0/1
 port link-type trunk // 配置为Trunk模式，允许多VLAN流量
 undo port trunk permit vlan 1 // 移除默认VLAN 1
 port trunk permit vlan 100 200 // 允许VLAN 100和200流量

interface GigabitEthernet1/0/2
 port access vlan 200 // 配置为Access模式，分配VLAN 200

interface GigabitEthernet1/0/3
 port access vlan 100 // 配置为Access模式，分配VLAN 100

说明：Access-1配置VLAN和接口，连接SW-B并扩展客户端接入（VM2和VM4）。Trunk接口汇总VLAN 100和200流量，Access接口分配客户端到对应VLAN。 // 扩展SW-B的客户端接入能力，支持VLAN 100和VLAN 200的虚拟机连接。

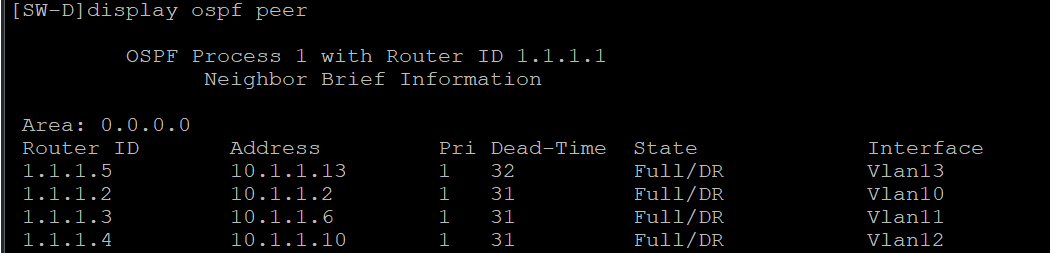

2. OSPF配置

配置OSPF协议，建立Underlay网络的IP路由，确保VTEP间三层连通性。

Export

ospf 1 router-id 1.1.1.5 // 启用OSPF进程1，设置路由器ID
 area 0.0.0.0
  network 1.1.1.5 0.0.0.0 // 宣布Loopback0 IP
  network 10.1.1.12 0.0.0.3 // 宣布VLAN 13网段，连接SW-D

说明：Export配置OSPF，宣布Loopback0和VLAN 13网段，确保与SW-D的Underlay网络连通性。 // 提供Underlay网络的动态路由，支持VTEP间的IP可达性。

SW-D

ospf 1 router-id 1.1.1.1 // 启用OSPF进程1，设置路由器ID
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0 // 宣布Loopback0 IP
  network 10.1.1.0 0.0.0.3 // 宣布VLAN 10网段，连接SW-A
  network 10.1.1.4 0.0.0.3 // 宣布VLAN 11网段，连接SW-B
  network 10.1.1.8 0.0.0.3 // 宣布VLAN 12网段，连接SW-C
  network 10.1.1.12 0.0.0.3 // 宣布VLAN 13网段，连接Export

说明：SW-D配置OSPF，宣布所有VLAN接口和Loopback0的IP地址，确保与SW-A、SW-B、SW-C和Export的Underlay网络连通性。 // 提供核心交换机的动态路由，支撑VXLAN隧道和EVPN路由分发。

SW-A

ospf 1 router-id 1.1.1.3 // 启用OSPF进程1，设置路由器ID
 area 0.0.0.0
  network 1.1.1.3 0.0.0.0 // 宣布Loopback0 IP
  network 10.1.1.4 0.0.0.3 // 宣布VLAN 11网段，连接SW-D

说明：SW-A配置OSPF，宣布Loopback0和VLAN 10网段，确保与SW-D的Underlay网络连通性。 // 支持SW-A的VTEP IP可达性，保障VXLAN隧道建立。

SW-B

ospf 1 router-id 1.1.1.3 // 启用OSPF进程1，设置路由器ID
 area 0.0.0.0
  network 1.1.1.3 0.0.0.0 // 宣布Loopback0 IP
  network 10.1.1.4 0.0.0.3 // 宣布VLAN 11网段，连接SW-D

说明：SW-B配置OSPF，宣布Loopback0和VLAN 11网段，确保与SW-D的Underlay网络连通性。 // 支持SW-B的VTEP IP可达性，保障VXLAN隧道建立。

SW-C

ospf 1 router-id 1.1.1.4 // 启用OSPF进程1，设置路由器ID
 area 0.0.0.0
  network 1.1.1.4 0.0.0.0 // 宣布Loopback0 IP
  network 10.1.1.8 0.0.0.3 // 宣布VLAN 12网段，连接SW-D

说明：SW-C配置OSPF，宣布Loopback0和VLAN 12网段，确保与SW-D的Underlay网络连通性。 支持SW-C的VTEP IP可达性，保障VXLAN隧道建立。

3. VXLAN和VSI配置

配置VXLAN隧道和VSI接口，支持二层虚拟化网络和分布式网关功能。

Export

vxlan tunnel mac-learning disable // 禁用VXLAN隧道MAC学习
vxlan tunnel arp-learning disable // 禁用VXLAN隧道ARP学习

vsi vpna
 vxlan 10 // 关联VXLAN ID 10
 evpn encapsulation vxlan
  route-distinguisher 1:10 // 配置EVPN的RD
  vpn-target 1:10 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

vsi vpnb
 vxlan 20 // 关联VXLAN ID 20
 evpn encapsulation vxlan
  route-distinguisher 1:20 // 配置EVPN的RD
  vpn-target 1:20 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:20 20:20 import-extcommunity // 配置EVPN的入口RT

说明：Export配置VXLAN，禁用MAC和ARP学习，设置VSI vpna和vpnb以支持VNI 10和VNI 20的二层网络。 // 启用VXLAN功能，支持二层虚拟化网络。

SW-A

l2vpn enable // 启用二层虚拟专用网络功能，支持VXLAN

vsi vpna
 gateway vsi-interface 1 // 指定VSI接口1作为VNI 10的网关
 vxlan 10 // 关联VXLAN ID 10
 evpn encapsulation vxlan
  route-distinguisher 1:10 // 配置EVPN的RD
  vpn-target 1:10 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

vsi vpnb
 gateway vsi-interface 2 // 指定VSI接口2作为VNI 20的网关
 vxlan 20 // 关联VXLAN ID 20
 evpn encapsulation vxlan
  route-distinguisher 1:20 // 配置EVPN的RD
  vpn-target 1:20 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

interface Vsi-interface1
 ip binding vpn-instance l3vpn
 ip address 192.168.1.254 255.255.255.0 // 配置VSI接口1作为VNI 10的三层网关
 mac-address 0001-0001-0001 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP，优化ARP广播
 distributed-gateway local // 启用分布式网关功能

interface Vsi-interface2
 ip binding vpn-instance l3vpn
 ip address 192.168.2.254 255.255.255.0 // 配置VSI接口2作为VNI 20的三层网关
 mac-address 0002-0002-0002 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP
 distributed-gateway local // 启用分布式网关功能

说明：SW-A启用L2VPN功能，配置VSI vpna和vpnb支持VNI 10和VNI 20，VSI接口作为分布式网关提供三层路由功能。 // 实现SW-A的VXLAN二层网络和分布式网关三层路由。

SW-B

l2vpn enable // 启用二层虚拟专用网络功能，支持VXLAN

vsi vpna
 gateway vsi-interface 1 // 指定VSI接口1作为VNI 10的网关
 vxlan 10 // 关联VXLAN ID 10
 evpn encapsulation vxlan
  route-distinguisher 1:10 // 配置EVPN的RD
  vpn-target 1:10 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

vsi vpnb
 gateway vsi-interface 2 // 指定VSI接口2作为VNI 20的网关
 vxlan 20 // 关联VXLAN ID 20
 evpn encapsulation vxlan
  route-distinguisher 1:20 // 配置EVPN的RD
  vpn-target 1:20 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

interface Vsi-interface1
 ip binding vpn-instance l3vpn
 ip address 192.168.1.254 255.255.255.0 // 配置VSI接口1作为VNI 10的三层网关
 mac-address 0001-0001-0001 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP，优化ARP广播
 distributed-gateway local // 启用分布式网关功能

interface Vsi-interface2
 ip binding vpn-instance l3vpn
 ip address 192.168.2.254 255.255.255.0 // 配置VSI接口2作为VNI 20的三层网关
 mac-address 0002-0002-0002 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP
 distributed-gateway local // 启用分布式网关功能

说明：SW-B启用L2VPN功能，配置VSI vpna和vpnb支持VNI 10和VNI 20，VSI接口作为分布式网关提供三层路由功能。 // 实现SW-B的VXLAN二层网络和分布式网关三层路由。

SW-C

l2vpn enable // 启用二层虚拟专用网络功能，支持VXLAN

vsi vpna
 gateway vsi-interface 1 // 指定VSI接口1作为VNI 10的网关
 vxlan 10 // 关联VXLAN ID 10
 evpn encapsulation vxlan
  route-distinguisher 1:10 // 配置EVPN的RD
  vpn-target 1:10 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

vsi vpnb
 gateway vsi-interface 2 // 指定VSI接口2作为VNI 20的网关
 vxlan 20 // 关联VXLAN ID 20
 evpn encapsulation vxlan
  route-distinguisher 1:20 // 配置EVPN的RD
  vpn-target 1:20 export-extcommunity // 配置EVPN的出口RT
  vpn-target 1:10 1:20 import-extcommunity // 配置EVPN的入口RT

interface Vsi-interface1
 ip binding vpn-instance l3vpn
 ip address 192.168.1.254 255.255.255.0 // 配置VSI接口1作为VNI 10的三层网关
 mac-address 0001-0001-0001 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP，优化ARP广播
 distributed-gateway local // 启用分布式网关功能

interface Vsi-interface2
 ip binding vpn-instance l3vpn
 ip address 192.168.2.254 255.255.255.0 // 配置VSI接口2作为VNI 20的三层网关
 mac-address 0002-0002-0002 // 设置网关MAC地址
 local-proxy-arp enable // 启用本地代理ARP
 distributed-gateway local // 启用分布式网关功能

说明：SW-C启用L2VPN功能，配置VSI vpna和vpnb支持VNI 10和VNI 20，VSI接口作为分布式网关提供三层路由功能。 // 实现SW-C的VXLAN二层网络和分布式网关三层路由。

4. VXLAN接入配置

配置客户端VLAN接入，将本地VLAN流量映射到VXLAN网络。

SW-A

interface GigabitEthernet1/0/2
 service-instance 1000
  encapsulation s-vid 100 // 匹配VLAN 100标签的帧
  xconnect vsi vpna // 将VLAN 100流量映射到VSI vpna（VNI 10）

interface GigabitEthernet1/0/3
 service-instance 2000
  encapsulation s-vid 200 // 匹配VLAN 200标签的帧
  xconnect vsi vpnb // 将VLAN 200流量映射到VSI vpnb（VNI 20）

SW-B

interface GigabitEthernet1/0/2
 service-instance 1000
  encapsulation s-vid 100 // 匹配VLAN 100标签的帧
  xconnect vsi vpna // 将VLAN 100流量映射到VSI vpna（VNI 10）
 service-instance 2000
  encapsulation s-vid 200 // 匹配VLAN 200标签的帧
  xconnect vsi vpnb // 将VLAN 200流量映射到VSI vpnb（VNI 20）

说明：SW-B配置服务实例，将VLAN 100和VLAN 200流量映射到VSI vpna和vpnb，支持通过Access-1的客户端接入VXLAN网络。 // 支持SW-B的客户端VLAN流量映射到VXLAN网络。

SW-C

interface GigabitEthernet1/0/2
 service-instance 2000
  encapsulation s-vid 200 // 匹配VLAN 200标签的帧
  xconnect vsi vpnb // 将VLAN 200流量映射到VSI vpnb（VNI 20）

interface GigabitEthernet1/0/3
 service-instance 1000
  encapsulation s-vid 100 // 匹配VLAN 100标签的帧
  xconnect vsi vpna // 将VLAN 100流量映射到VSI vpna（VNI 10）

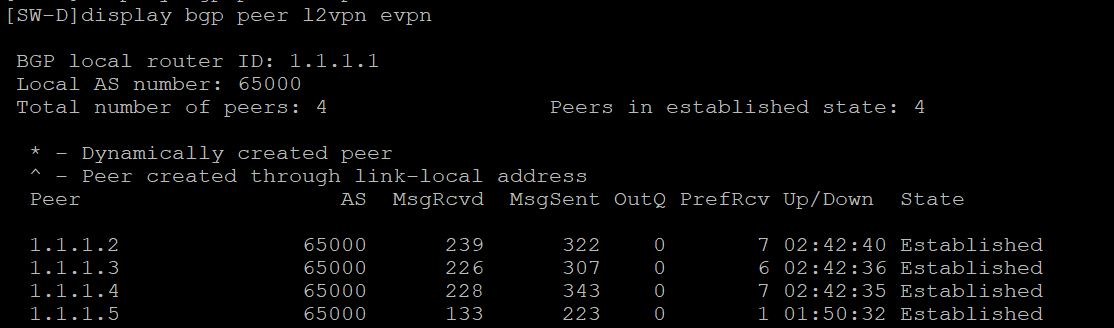

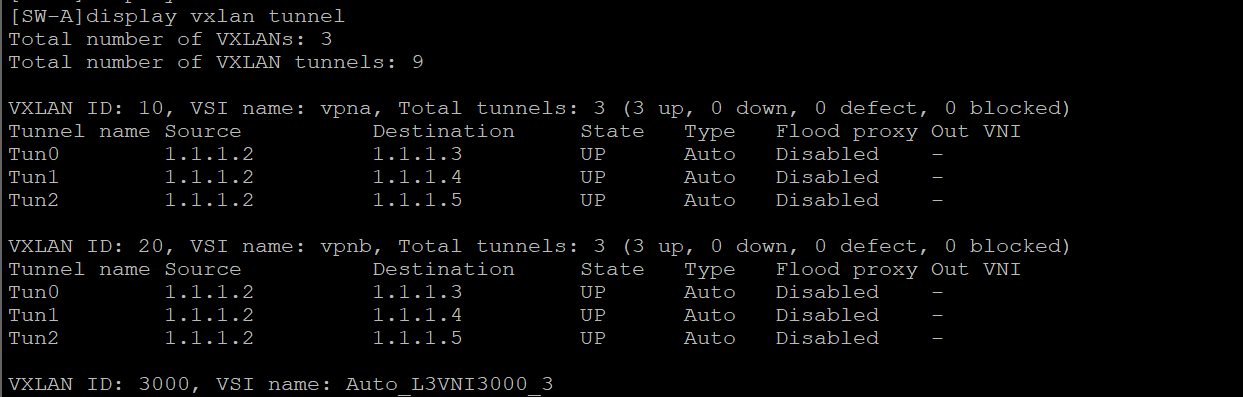

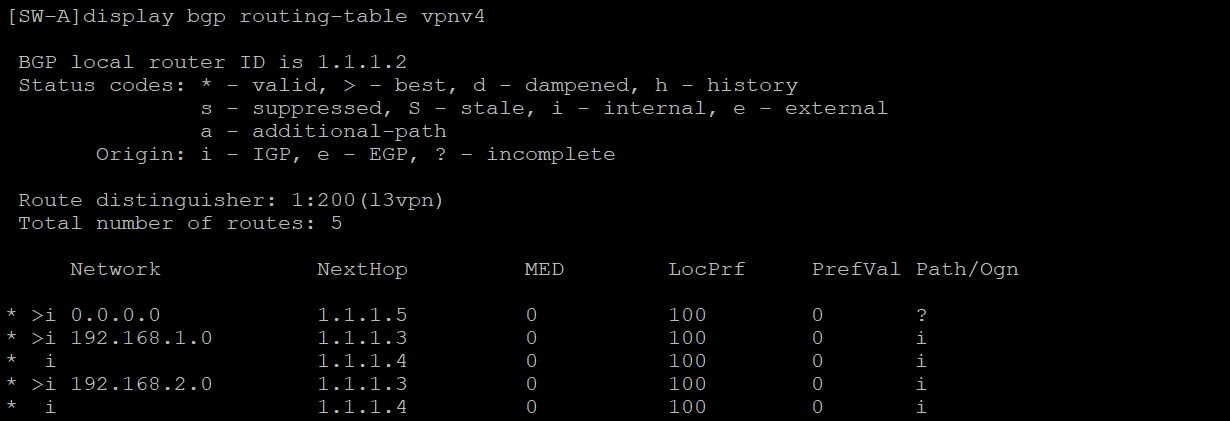

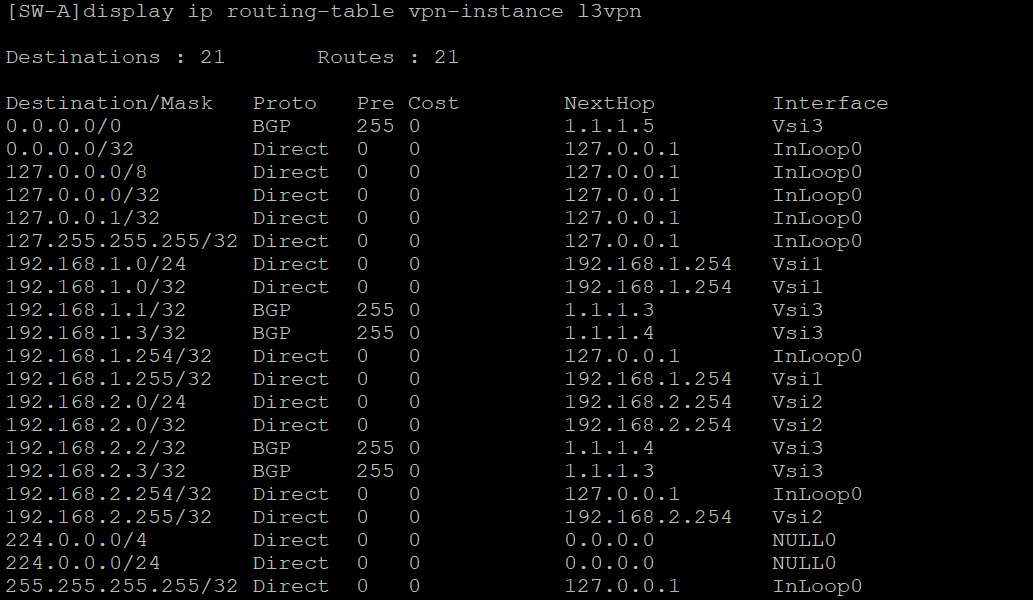

验证

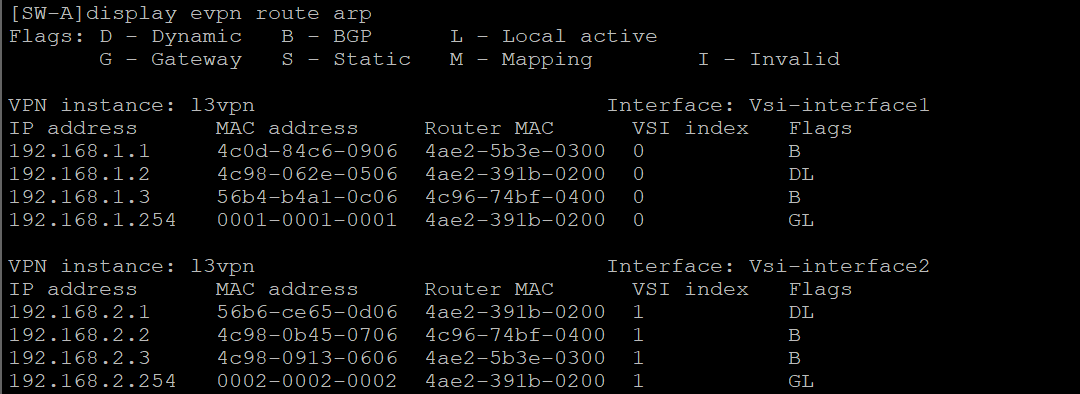

Flags含义

  • B（Broadcast）：表示该表项是通过广播（如ARP请求）学习到的，通常对应客户端设备的MAC地址。例如，192.168.1.1和192.168.1.3的Flags为B，说明这些IP的MAC地址是通过ARP广播学习到的。
  • DL（Distributed Local）：表示该表项是本地学习的，且属于分布式网关的本地接口。例如，192.168.1.2的Flags为DL，说明该主机直接连接到本地VTEP，且MAC地址由本地接口学习。
  • GL（Gateway Local）：表示该表项是本地分布式网关的地址，绑定到VSI接口。例如，192.168.1.254的Flags为GL，说明这是本地VSI接口的网关IP和MAC地址（0001-0001-0001），用于三层路由。



说明：SW-C配置服务实例，将VLAN 100和VLAN 200流量映射到VSI vpna和vpnb，实现客户端接入VXLAN网络。 // 支持SW-C的客户端VLAN流量映射到VXLAN网络。

5. L3VPN配置

配置L3VPN实例，支持三层路由功能。

Export

ip vpn-instance l3vpn
 route-distinguisher 1:100 // 配置L3VPN的RD
 address-family ipv4
  vpn-target 20:20 import-extcommunity // 配置IPv4 VPN的入口RT
  vpn-target 20:20 export-extcommunity // 配置IPv4 VPN的出口RT
 address-family evpn
  vpn-target 30:30 import-extcommunity // 配置EVPN的入口RT
  vpn-target 30:30 export-extcommunity // 配置EVPN的出口RT

interface Vsi-interface3
 ip binding vpn-instance l3vpn
 l3-vni 3000 // 配置L3 VNI，用于三层路由

说明：Export配置L3VPN实例，设置RD和RT支持IPv4和EVPN地址族，Vsi-interface3绑定L3VPN并配置L3 VNI，用于三层路由。 // 实现Export的三层路由功能，支持跨VNI通信。

SW-A

ip vpn-instance l3vpn
 route-distinguisher 1:200 // 配置L3VPN的RD
 address-family ipv4
  vpn-target 20:20 import-extcommunity // 配置IPv4 VPN的入口RT
  vpn-target 20:20 export-extcommunity // 配置IPv4 VPN的出口RT
 address-family evpn
  vpn-target 30:30 import-extcommunity // 配置EVPN的入口RT
  vpn-target 30:30 export-extcommunity // 配置EVPN的出口RT

interface Vsi-interface3
 ip binding vpn-instance l3vpn
 l3-vni 3000 // 配置L3 VNI，用于三层路由

说明：SW-A配置L3VPN实例，设置RD和RT支持IPv4和EVPN地址族，Vsi-interface3绑定L3VPN并配置L3 VNI，用于三层路由。 // 实现SW-A的三层路由功能，支持跨VNI通信。

SW-B

ip vpn-instance l3vpn
 route-distinguisher 1:300 // 配置L3VPN的RD
 address-family ipv4
  vpn-target 20:20 import-extcommunity // 配置IPv4 VPN的入口RT
  vpn-target 20:20 export-extcommunity // 配置IPv4 VPN的出口RT
 address-family evpn
  vpn-target 30:30 import-extcommunity // 配置EVPN的入口RT
  vpn-target 30:30 export-extcommunity // 配置EVPN的出口RT

interface Vsi-interface3
 ip binding vpn-instance l3vpn
 l3-vni 3000 // 配置L3 VNI，用于三层路由

说明：SW-B配置L3VPN实例，设置RD和RT支持IPv4和EVPN地址族，Vsi-interface3绑定L3VPN并配置L3 VNI，用于三层路由。 // 实现SW-B的三层路由功能，支持跨VNI通信。

SW-C

ip vpn-instance l3vpn
 route-distinguisher 1:400 // 配置L3VPN的RD
 address-family ipv4
  vpn-target 20:20 import-extcommunity // 配置IPv4 VPN的入口RT
  vpn-target 20:20 export-extcommunity // 配置IPv4 VPN的出口RT
 address-family evpn
  vpn-target 30:30 import-extcommunity // 配置EVPN的入口RT
  vpn-target 30:30 export-extcommunity // 配置EVPN的出口RT

interface Vsi-interface3
 ip binding vpn-instance l3vpn
 l3-vni 3000 // 配置L3 VNI，用于三层路由

说明：SW-C配置L3VPN实例，设置RD和RT支持IPv4和EVPN地址族，Vsi-interface3绑定L3VPN并配置L3 VNI，用于三层路由。 // 实现SW-C的三层路由功能，支持跨VNI通信。

6. BGP EVPN配置

配置BGP EVPN协议，实现分布式网关间的路由分发。

SW-D

bgp 65000
 router-id 1.1.1.1 // 设置BGP路由器ID
 group evpn internal // 创建EVPN内部组
 peer evpn connect-interface LoopBack0 // 指定EVPN组连接接口
 peer 1.1.1.2 group evpn // 将SW-A加入EVPN组
 peer 1.1.1.3 group evpn // 将SW-B加入EVPN组
 peer 1.1.1.4 group evpn // 将SW-C加入EVPN组
 peer 1.1.1.5 group evpn // 将Export加入EVPN组
 address-family vpnv4 // 启用VPNv4地址族
 address-family l2vpn evpn
  undo policy vpn-target // 禁用VPN目标策略
  peer evpn enable // 启用EVPN地址族
  peer evpn reflect-client // 配置SW-D为路由反射器

说明：SW-D配置BGP EVPN，作为路由反射器，与SW-A、SW-B、SW-C和Export建立邻居关系，分发EVPN路由。 // 实现核心交换机的EVPN路由分发，支撑分布式网关的路由同步。

Export

bgp 65000
 peer 1.1.1.1 as-number 65000 // 配置BGP邻居SW-D
 peer 1.1.1.1 connect-interface LoopBack0 // 指定BGP邻居连接接口
 address-family l2vpn evpn
  peer 1.1.1.1 enable // 启用EVPN地址族
 ip vpn-instance l3vpn
  address-family ipv4 unicast
   default-route imported // 导入默认路由
   import-route static // 导入静态路由

说明：Export配置BGP EVPN，与SW-D建立邻居关系，分发EVPN路由，并导入L3VPN的默认路由和静态路由。 // 实现Export的EVPN路由分发和L3VPN路由导入。

SW-A

bgp 65000
 router-id 1.1.1.2 // 设置BGP路由器ID
 peer 1.1.1.1 as-number 65000 // 配置BGP邻居SW-D
 peer 1.1.1.1 connect-interface LoopBack0 // 指定BGP邻居连接接口
 address-family l2vpn evpn
  peer 1.1.1.1 enable // 启用EVPN地址族

说明：SW-A配置BGP EVPN，与SW-D建立邻居关系，分发EVPN路由。 // 实现SW-A的EVPN路由分发，支持分布式网关。

SW-B

bgp 65000
 router-id 1.1.1.3 // 设置BGP路由器ID
 peer 1.1.1.1 as-number 65000 // 配置BGP邻居SW-D
 peer 1.1.1.1 connect-interface LoopBack0 // 指定BGP邻居连接接口
 address-family l2vpn evpn
  peer 1.1.1.1 enable // 启用EVPN地址族

说明：SW-B配置BGP EVPN，与SW-D建立邻居关系，分发EVPN路由。 // 实现SW-B的EVPN路由分发，支持分布式网关。

SW-C

bgp 65000
 router-id 1.1.1.4 // 设置BGP路由器ID
 peer 1.1.1.1 as-number 65000 // 配置BGP邻居SW-D
 peer 1.1.1.1 connect-interface LoopBack0 // 指定BGP邻居连接接口
 address-family l2vpn evpn
  peer 1.1.1.1 enable // 启用EVPN地址族

说明：SW-C配置BGP EVPN，与SW-D建立邻居关系，分发EVPN路由。 // 实现SW-C的EVPN路由分发，支持分布式网关。

7. NAT和路由配置

配置NAT和静态路由，实现内部网络与外部网络的互联。

Export

ip route-static vpn-instance l3vpn 0.0.0.0 0 202.101.111.1 // 配置默认路由，指向外部网络

acl advanced 3000
 rule 5 permit ip vpn-instance l3vpn source 192.168.1.0 0.0.0.255 // 允许VNI 10网段的流量进行NAT
 rule 10 permit ip vpn-instance l3vpn source 192.168.2.0 0.0.0.255 // 允许VNI 20网段的流量进行NAT

interface GigabitEthernet0/0
 nat outbound 3000 vpn-instance l3vpn // 启用NAT，允许L3VPN内的流量访问外部网络

说明：Export配置静态路由和NAT，允许VNI 10和VNI 20网段的流量通过GigabitEthernet0/0访问外部网络。 // 实现内部网络与外部网络的互联，支持NAT转换。

8. PC配置

配置客户端虚拟机的IP地址和网关：

  • VM1（连接SW-A）：IP 192.168.1.2，网关 192.168.1.254 // 接入VNI 10，VLAN 100
  • VM5（连接SW-A）：IP 192.168.2.1，网关 192.168.2.254 // 接入VNI 20，VLAN 200
  • VM4（连接Access-1）：IP 192.168.1.1，网关 192.168.1.254 // 接入VNI 10，VLAN 100
  • VM2（连接Access-1）：IP 192.168.2.3，网关 192.168.2.254 // 接入VNI 20，VLAN 200
  • VM6（连接SW-C）：IP 192.168.1.3，网关 192.168.1.254 // 接入VNI 10，VLAN 100
  • VM3（连接SW-C）：IP 192.168.2.2，网关 192.168.2.254 // 接入VNI 20，VLAN 200

说明：虚拟机配置IP地址和网关，分别接入VNI 10和VNI 20，网关指向分布式网关的VSI接口地址。 // 确保客户端正确接入VXLAN网络，支持二层和三层通信。

9. 连通性验证

验证网络的二层和三层连通性，以及外部网络访问能力。

  • 二层连通性：在VM1（192.168.1.2）、VM4（192.168.1.1）和VM6（192.168.1.3）之间执行ping操作，验证VNI 10内的二层通信；在VM5（192.168.2.1）、VM2（192.168.2.3）和VM3（192.168.2.2）之间执行ping操作，验证VNI 20内的二层通信。
  • 三层连通性：在VM1（192.168.1.2）ping VM2（192.168.2.3），验证跨VNI的三层路由功能。
  • 外部网络访问：从任意VM ping外部网络（202.101.111.1），验证NAT和外部路由功能。

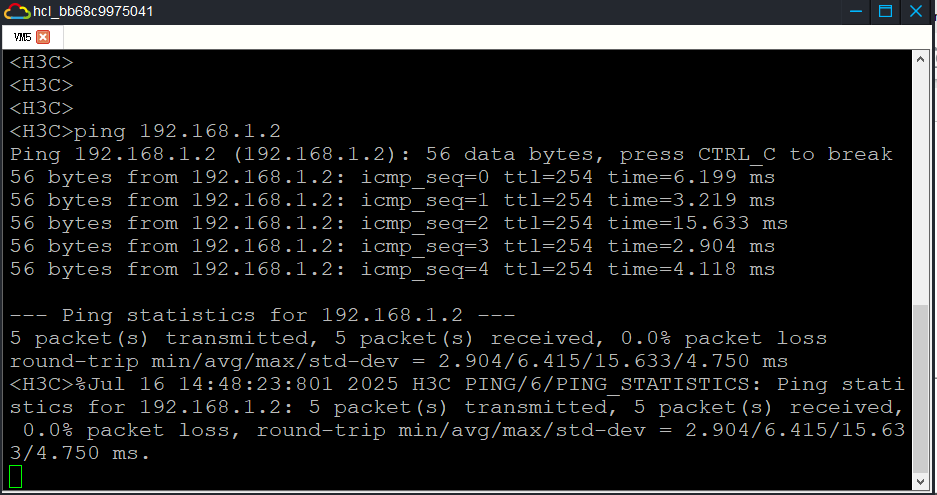

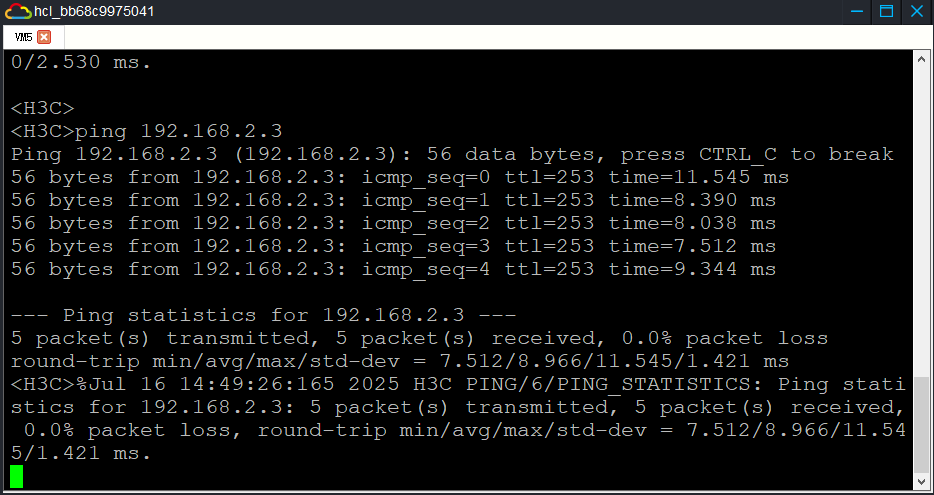

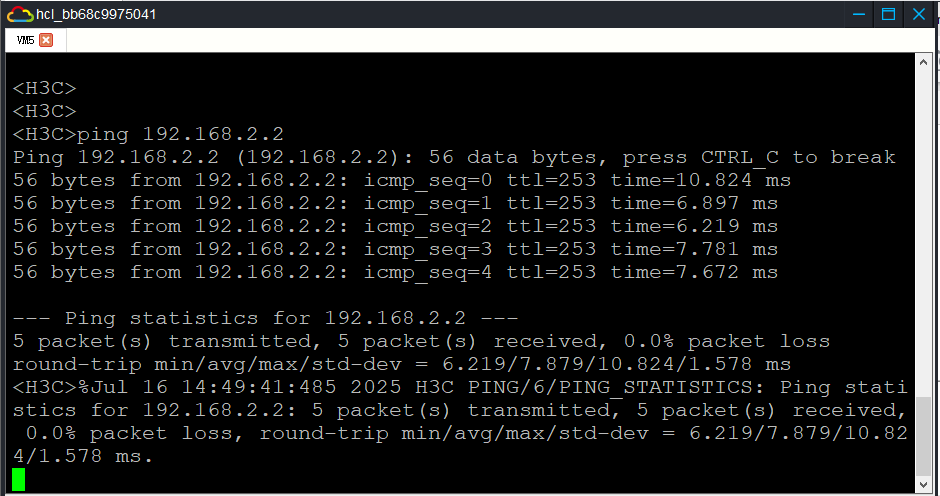

 VM联通性验证

外网验证





说明：通过ping测试验证二层和三层连通性，以及外部网络访问能力，确保VXLAN和EVPN分布式网关的正确运行。 // 验证网络配置的有效性，确认分布式网关和外部互联功能。

10. Wireshark验证（在SWD的G1/0/1接口进行抓包）

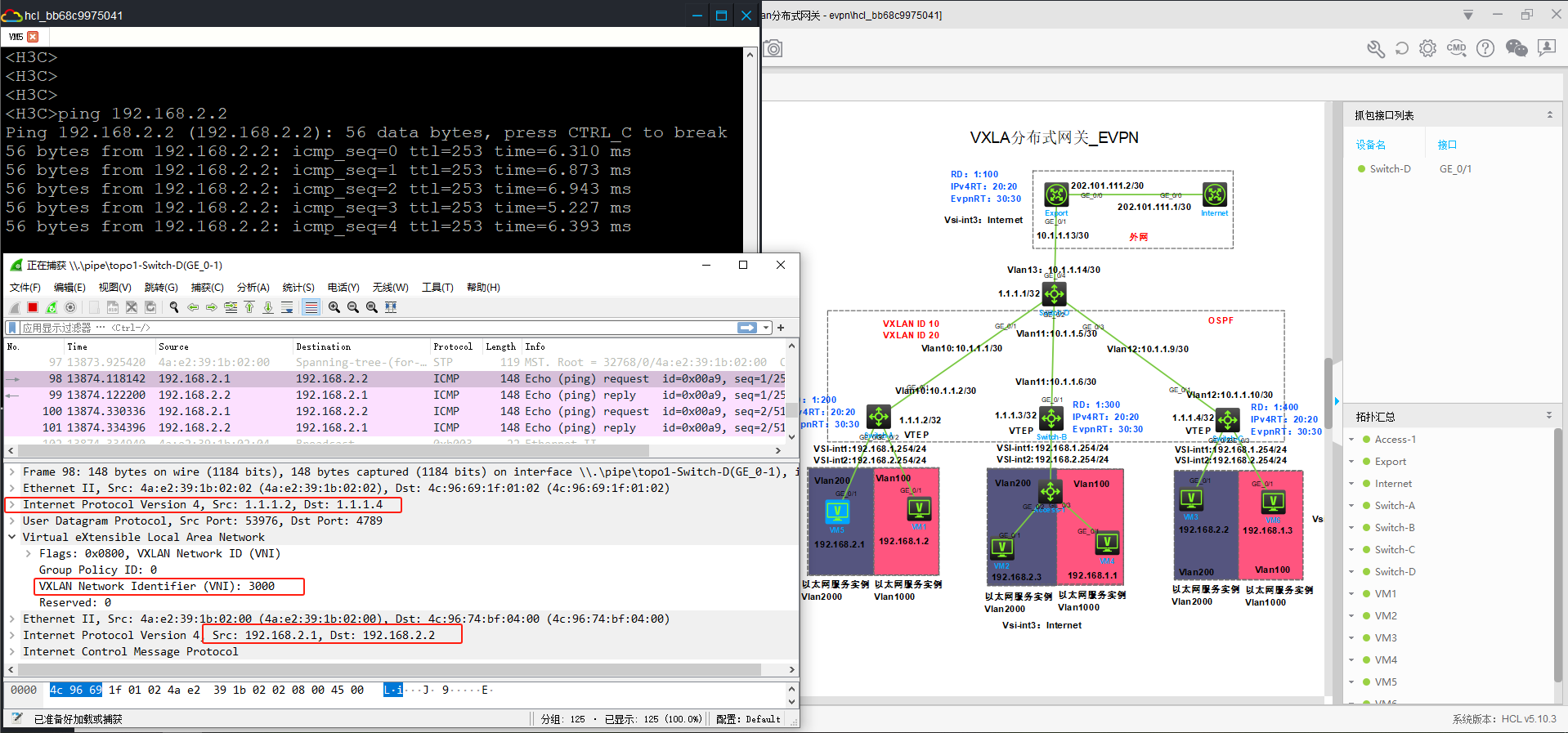

VM5访问VM3

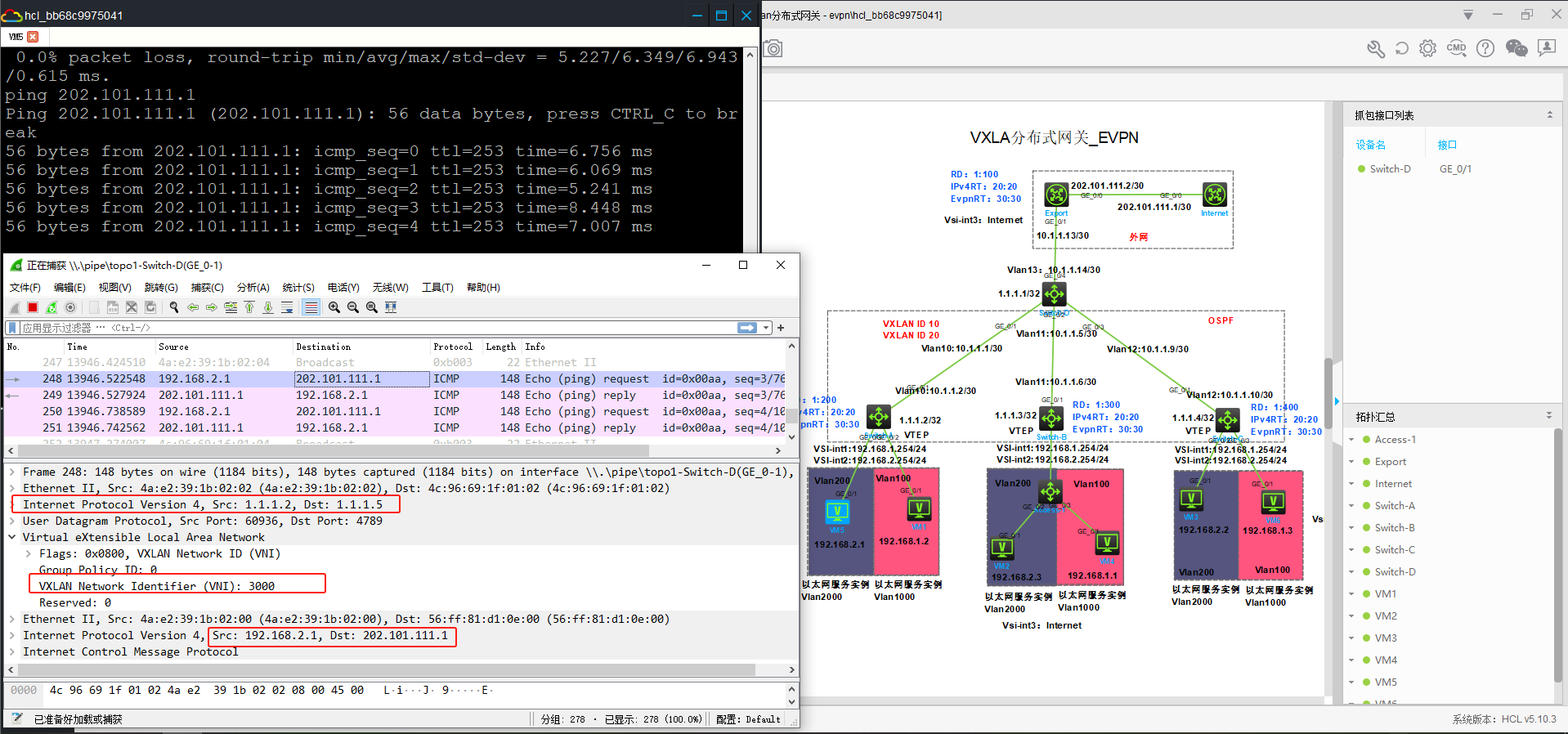

VM5访问互联网

说明：我们可以看到，从Wireshark抓取的数据显示，VM5访问互联网是通过封装为VXLAN报文实现的。外层IP从1.1.1.2（SW-A的VTEP）发送至1.1.1.5（可能是Export的VTEP），使用UDP端口4789封装，VNI为3000表示L3VPN流量。内层IP从192.168.2.1（VM5）到202.101.111.1（外部网络），通过ICMP回显请求进行连通性测试。这表明VXLAN隧道已建立，Underlay网络支持数据传输

总结

本实验通过配置VXLAN和EVPN分布式网关，成功实现了跨站点的二层通信、三层路由及外部网络访问。SW-A、SW-B和SW-C作为边缘交换机，运行分布式网关，处理本地VXLAN隧道和三层路由；SW-D作为核心交换机和RR，负责Underlay网络互联和EVPN路由分发；Export通过NAT实现外部网络访问。实验验证了VXLAN和EVPN在数据中心网络中的高效性和灵活性，提供了可复现的配置参考，如果文章有不对的地方欢迎大家指出。



网站公告

今日签到

点亮在社区的每一天
去签到

热门文章

最新发布
