【HarmonyOS】Ability Kit - Stage模型

发布于：2025-07-20 ⋅ 阅读:(35) ⋅ 点赞:(0)

文章目录

一、Ability Kit简介

Ability Kit（程序框架服务）提供了应用程序开发和运行的应用模型，是系统为开发者提供的应用程序所需能力的抽象提炼，它提供了应用程序必备的组件和运行机制。

1、使用场景

  1. 应用的多Module开发：应用可通过不同类型的 Module（HAP、HAR、HSP）来实现应用的功能开发。其中，HAP 用于实现应用的功能和特性，HAR 与 HSP 用于实现代码和资源的共享。
格式 全称 描述
HAP HarmonyOS Ability Package 鸿蒙应用的基础部署单元，包含一个或多个 Ability 及其资源，可独立安装。
HAR HarmonyOS Archive 静态共享包。鸿蒙应用的组件化模块，用于代码复用和模块化开发，不可独立安装。
HSP HarmonyOS Service Package 动态共享包。用于提供系统级服务或特定功能服务，通常由系统预装。
  • HAP 是应用的 “交付载体”，负责承载完整功能并可独立运行。
  • HAR 是应用的 “积木”，用于模块化开发和代码复用。
  • HSP 是系统的 “基础设施”，为应用提供底层服务支持。

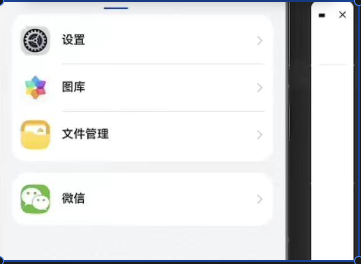

  1. 应用内的交互：应用内的不同模块或组件之间可以相互跳转。比如，在微信应用中，通过入口 UIAbility 组件启动其他 UIAbility 组件。

在这里插入图片描述

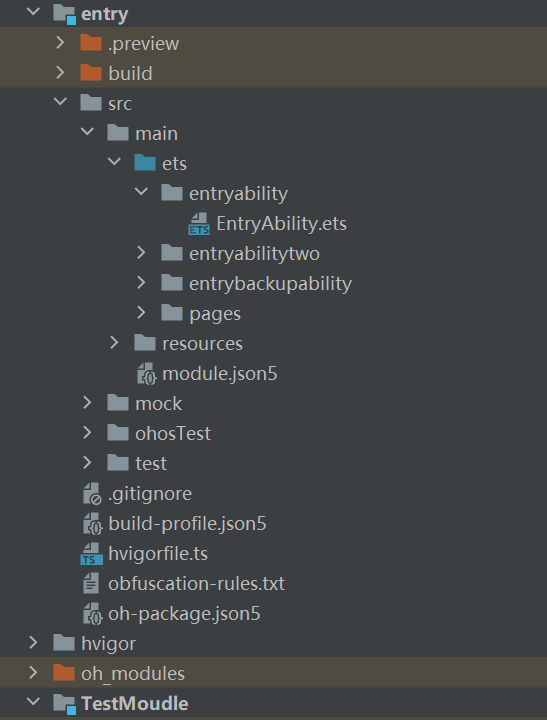

如图所示，在 entry 模块下的 entryAbility 和 entryAbilityTwo 是应用内同模块拉起，而在 entry 模块下的 entryAbility 和 TestMoudle模块下的 entryAbility 是应用内跨模块拉起，可以实现相互跳转。

在这里插入图片描述

2、能力范围

  • 提供应用进程创建和销毁、应用生命周期调度能力。
  • 提供应用组件运行入口、应用组件生命周期调度、组件间交互等能力。
  • 提供应用上下文环境、系统环境变化监听等能力。
  • 提供应用流转能力。

二、应用模型

应用模型是系统为开发者提供的应用程序所需能力的抽象提炼，它提供了应用程序必备的组件和运行机制。有了应用模型，开发者可以基于一套统一的模型进行应用开发，使应用开发更简单、高效。

1、应用模型概况

随着系统的演进发展，先后提供了两种应用模型：

  • FA（Feature Ability）模型：从API 7开始支持的模型，已经不再主推。
  • Stage模型：从API 9开始新增的模型，是目前主推且会长期演进的模型。在该模型中，由于提供了AbilityStage、WindowStage等类作为应用组件和Window窗口的“舞台”，因此称这种应用模型为Stage模型。

三、stage模型

在这里插入图片描述

1、图片概述

（1）核心概念

  1. 运行时概念：应用在设备上运行时的组件结构。
  2. 编译期概念：应用开发和打包时的模块结构。
  3. Context：上下文基类，提供组件运行所需的环境信息。
  4. Ability：应用的核心组件，负责提供 UI 或服务。

（2）运行时

  • Context 继承关系

    • 基类：Context 是所有上下文的基类。

    • 子类：

      • UIAbilityContext：UI 相关能力的上下文。

  • UIAbility 相关组件

    • UIAbility：提供 UI 界面的核心组件，对应应用的一个页面或功能模块。

    • Window：UI 界面的窗口容器。

    • WindowStage：管理 Window 的生命周期和事件。

    • ArkUI Page：基于 ArkUI 框架的 UI 页面。

  • AbilityStage

    • 管理一组相关的 Ability，是应用内的功能模块容器。

    • 每个 AbilityStage 对应应用的一个功能模块。

（3）编译期

  • HAP

    • 应用的部署单元，包含一个或多个 Ability。

    • 对应运行时的UIAbility或ExtensionAbility。

  • Bundle

    • 应用的安装包，包含一个或多个 HAP。

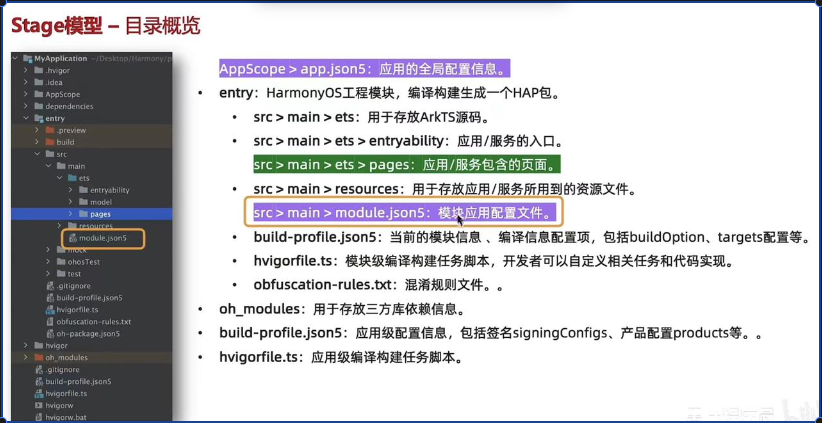

2、目录概览

在这里插入图片描述

（1）app.json5配置文件

{
  "app": {
    "bundleName": "com.example.mysecond", //包名
    "vendor": "example",
    "versionCode": 1000000,
    "versionName": "1.0.0", // 版本号
    "icon": "$media:layered_image",
    // 在AppScope的media下配置图标，会在设置里改变图标，但在界面不会改变
    "label": "$string:app_name"
    // 在AppScope的media下配置名字，会在设置里改变名字，但在界面不会改变
  }
}

在这里插入图片描述

（2）module.json5配置文件

"abilities": [
  {
    "name": "EntryAbility",
    "srcEntry": "./ets/entryability/EntryAbility.ets",
    "description": "$string:EntryAbility_desc",
    "icon": "$media:layered_image", // 图标
    "label": "$string:EntryAbility_label", // 名字
    "startWindowIcon": "$media:startIcon",
    "startWindowBackground": "$color:start_window_background",
    "exported": true,
    "skills": [
      {
        "entities": [
          "entity.system.home"
        ],
        "actions": [
          "action.system.home"
        ]
      }
    ]
  }
]

3、构成要素

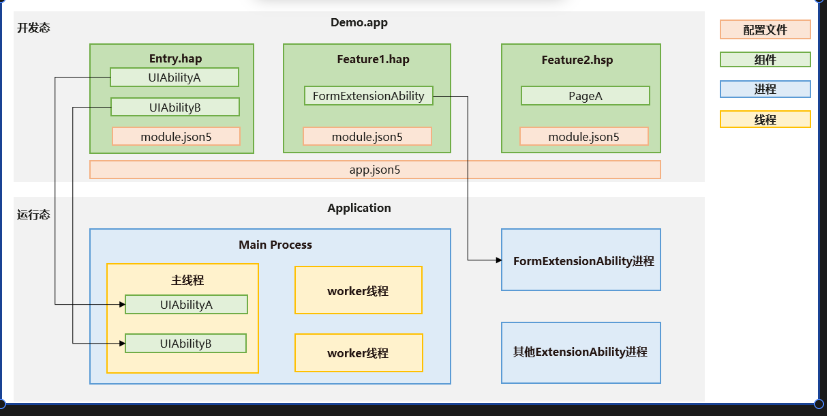

在这里插入图片描述

  • 应用结构

    • Entry.hap：应用的主模块，包含核心 UI 能力。

    • Feature1.hap：功能模块，包含卡片能力。

    • Feature2.hsp：服务模块，包含页面能力。

    • app.json5：应用全局配置文件。

4、UIAbility组件

UIAbility组件是一种包含UI的应用组件，主要用于和用户交互，以及相关的生命周期和资源管理 。

（1）声明配置

{
  "module": {
    // ...
    "abilities": [
      {
        "name": "EntryAbility", // UIAbility组件的名称
        "srcEntry": "./ets/entryability/EntryAbility.ets", // UIAbility组件的代码路径
        "description": "$string:EntryAbility_desc", // UIAbility组件的描述信息
        "icon": "$media:icon", // UIAbility组件的图标
        "label": "$string:EntryAbility_label", // UIAbility组件的标签
        "startWindowIcon": "$media:icon", // UIAbility组件启动页面图标资源文件的索引
        "startWindowBackground": "$color:start_window_background", // UIAbility组件启动页面背景颜色资源文件的索引
        // ...
      }
    ]
  }
}

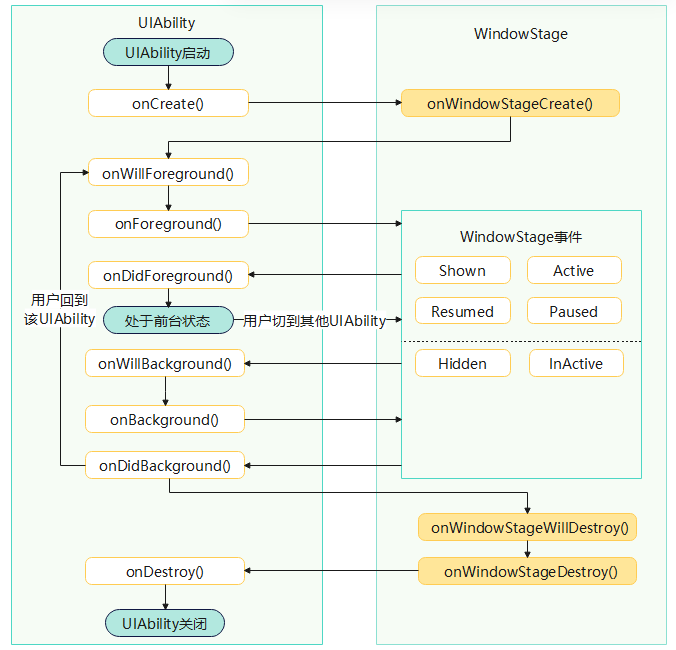

（2）生命周期

在这里插入图片描述

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    this.context.getApplicationContext().setColorMode(ConfigurationConstant.ColorMode.COLOR_MODE_NOT_SET);
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onCreate');
  }

  onDestroy(): void {
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onDestroy');
  }

  onWindowStageCreate(windowStage: window.WindowStage): void {
    // Main window is created, set main page for this ability
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onWindowStageCreate');

    windowStage.loadContent('pages/Index', (err) => {
      if (err.code) {
        hilog.error(DOMAIN, 'testTag', 'Failed to load the content. Cause: %{public}s', JSON.stringify(err));
        return;
      }
      hilog.info(DOMAIN, 'testTag', 'Succeeded in loading the content.');
    });
  }

  onWindowStageDestroy(): void {
    // Main window is destroyed, release UI related resources
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onWindowStageDestroy');
  }

  onForeground(): void {
    // Ability has brought to foreground
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onForeground');
  }

  onBackground(): void {
    // Ability has back to background
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onBackground');
  }
}
  1. onCreate()
    1. 触发时机：Ability 被创建时（如应用启动）。
    2. 作用：初始化资源（如加载布局、绑定数据）。
  2. onWindowStageCreate()
    1. 触发时机：界面窗口创建时（首次显示 UI）。
    2. 作用：设置 UI 内容（如加载页面布局）。
  3. onForeground()
    1. 触发时机：Ability 进入前台（用户可见）。
    2. 作用：恢复 UI 状态（如重新加载数据）。
  4. onBackground()
    1. 触发时机：Ability 进入后台（用户不可见）。
    2. 作用：保存临时数据，释放资源（如暂停动画）。
  5. onDestroy()
    1. 触发时机：Ability 被销毁时（如应用退出）。
    2. 作用：释放所有资源（如关闭网络连接）。

（3）启动模式

  1. singleton启动模式

singleton启动模式为单实例模式，也是默认情况下的启动模式。

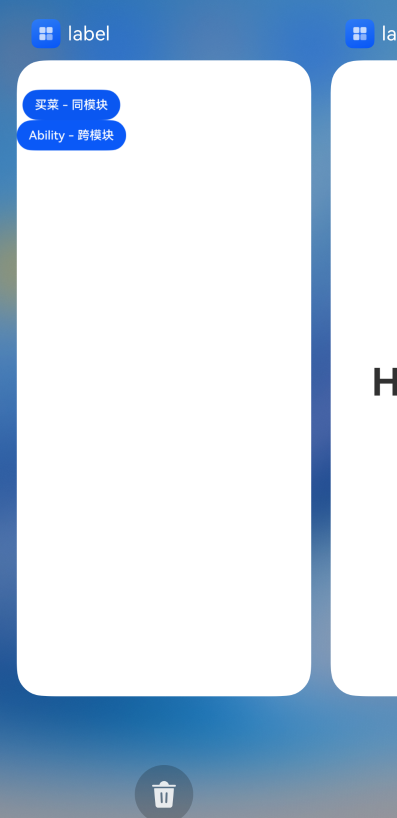

每次调用startAbility()方法时，如果应用进程中该类型的UIAbility实例已经存在，则复用系统中的UIAbility实例。系统中只存在唯一一个该UIAbility实例，即在最近任务列表中只存在一个该类型的UIAbility实例。

在这里插入图片描述

  1. multiton启动模式

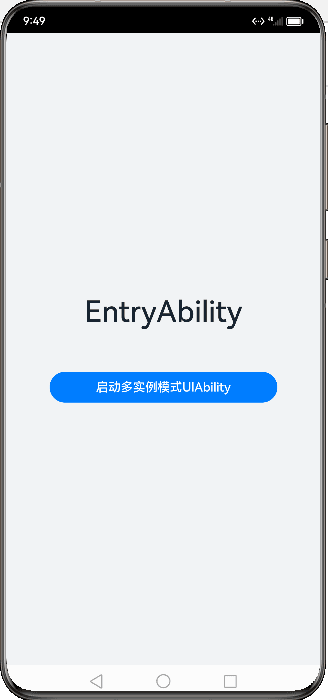

multiton启动模式为多实例模式，每次调用startAbility()方法时，都会在应用进程中创建一个新的该类型UIAbility实例。即在最近任务列表中可以看到有多个该类型的UIAbility实例。这种情况下可以将UIAbility配置为multiton（多实例模式）。

在这里插入图片描述

  1. specified启动模式

specified启动模式为指定实例模式，针对一些特殊场景使用（例如文档应用中每次新建文档希望都能新建一个文档实例，重复打开一个已保存的文档希望打开的都是同一个文档实例）。

（4）基本用法

  1. 指定UIAbility的启动页面

应用中的UIAbility在启动过程中，需要指定启动页面，否则应用启动后会因为没有默认加载页面而导致白屏。可以在UIAbility的onWindowStageCreate()生命周期回调中，通过WindowStage对象的loadContent()方法设置启动页面。

  1. 获取UIAbility拉起方的信息

拉起方（UIAbilityA）通过startAbility启动目标方（UIAbilityB）时，UIAbilityB可以通过parameters参数获取UIAbilityA的Pid、BundleName和AbilityName等信息。

5、AbilityStage组件容器

AbilityStage是一个Module级别的组件容器，应用的HAP在首次加载时会创建一个AbilityStage实例，可以对该Module进行初始化等操作。AbilityStage与Module一一对应，即一个Module拥有一个AbilityStage。

AbilityStage拥有onCreate()、onDestroy()生命周期回调。

DevEco Studio默认工程中未自动生成AbilityStage，如需要使用AbilityStage的能力，可以手动新建一个AbilityStage文件。

  1. 在工程Module对应的ets目录下，新建一个目录并命名为myabilitystage。
  2. 在myabilitystage目录，新建一个文件并命名为MyAbilityStage.ets。
  3. 打开MyAbilityStage.ets文件，导入AbilityStage的依赖包，自定义类继承AbilityStage并加上需要的生命周期回调，示例中增加了一个onCreate()生命周期回调。
import { AbilityStage, Want } from '@kit.AbilityKit';


export default class MyAbilityStage extends AbilityStage {
  onCreate(): void {
    // 应用HAP首次加载时触发，可以在此执行该Module的初始化操作（例如资源预加载、线程创建等）。
  }


  onAcceptWant(want: Want): string {
    // 仅specified模式下触发
    return 'MyAbilityStage';
  }
}

在module.json5配置文件中，通过配置 srcEntry 参数来指定模块对应的代码路径，以作为HAP加载的入口。

{
  "module": {
    "name": "entry",
    "type": "entry",
    "srcEntry": "./ets/myabilitystage/MyAbilityStage.ets",
    // ...
  }
}

6、Want概述

Want 对象 —— 组件间通信的 “信使”

定义：Want是 HarmonyOS 中用于请求启动 Ability 或进行组件间数据传递的 “意图对象”。 类比：就像 “快递包裹”，里面装着 “收件地址”（目标 Ability）和 “物品”（传递的数据）。

  • 核心属性：

    • bundleName：目标应用的包名（如com.example.calculator）。

    • abilityName：目标 Ability 的类名（如com.example.calculator.MainAbility）。

    • parameters：携带的数据（如{ "key": "value" }）。

  • 常见用法：

// 创建一个Want，启动另一个Abilityconst
want = {
  bundleName: 'com.example.targetapp',
  abilityName: 'com.example.targetapp.SecondAbility',
  parameters: {
    message: 'Hello from MainAbility!'}};// 启动Ability
context.startAbility({ want });

用途

是对象间信息传递的载体，可以用于应用组件间的信息传递

  1. 作为 startAbility的参数

例如，当UIAbilityA需要启动UIAbilityB并向UIAbilityB传递一些数据时，可以使用Want作为一个载体，将数据传递给UIAbilityB。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

类型

（1）显示

在启动时指定 abilityName, bundleName的 Want 。

import Want from '@ohos.app.ability.Want';
import { common } from '@kit.AbilityKit';
import { BusinessError } from '@kit.BasicServicesKit';


@Entry
@Component
struct Index {
  @State message: string = 'Hello World';
  // 3.获取上下文对象
  context = getContext(this) as common.UIAbilityContext

  build() {
    Column() {
      Column() {
        Button('买菜')
          .onClick(() => {
            // 1.准备 want（参数信息）
            let wantInfo: Want = {
              deviceId: '', // 空表示本设备
              bundleName: 'com.example.mysecond', // AppScore/app.json5
              moduleName: 'entry', // 模块名
              abilityName: 'EntryAbilityTwo', // src/main/ets/module.json5
              parameters: {
                info: '来自entryAbility'
              }
            }

            // 2.利用 context startAbility 调起 UIAbility
            // 返回一个 Promise 对象
            this.context.startAbility(wantInfo)
              .then(() => {
                console.log('success')
              })
              .catch((error: BusinessError) => {
                console.log('fail ', error)
              })
          })
      }
    }
  }
}
（2）隐式

在启动时未指定 abilityName的 Want 。

Button('Ability - 跨模块')
  .onClick(() => {
    // 1.准备 want（参数信息）
    let wantInfo: Want = {
      deviceId: '', // 空表示本设备
      bundleName: 'com.example.mysecond', // AppScore/app.json5
      moduleName: 'TestMoudle', // 模块名 ！！
      abilityName: 'TestMoudleAbility', // src/main/ets/module.json5 ！！
      parameters: {
        info: '来自entryAbility'
      }
    }

    // 2.利用 context startAbility 调起 UIAbility
    // 返回一个 Promise 对象
    this.context.startAbility(wantInfo)
      .then(() => {
        console.log('success')
      })
      .catch((error: BusinessError) => {
        console.log('fail ', error)
      })
