摘要：扩散模型将非平衡热力学的“噪声注入—去噪逆转”理念注入生成建模中。DDPM（Denoising Diffusion Probabilistic Models）在 SD2015 的基础上，通过重参数化、损失简化、固定方差和网络架构优化等一系列改进，实现了更稳定的训练和更高质量的生成。本文将从物理直觉出发，面向概率论初学者详细推导每一步公式，在一些重要概念处专门附上实例，确保新手友好。

0 引子：从非平衡热力学开始

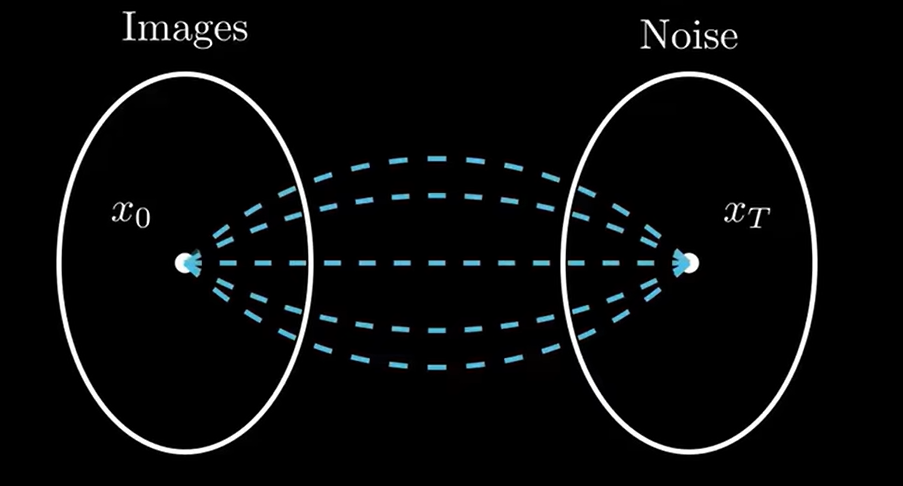

想象一滴墨水滴入静水，墨滴在水中扩散，最终呈现均匀的淡灰色。扩散模型正借鉴这一物理过程：

1. 前向扩散（Forward）：逐步向样本中注入噪声，如同墨滴不断散开；
2. 反向去噪（Reverse）：学习如何倒放这个过程，一步步去除噪声，重现原始图像。

2015 年，Sohl-Dickstein 等人提出了首个非平衡热力学生成框架：Deep Unsupervised Learning using Nonequilibrium Thermodynamics；2020 年，Ho 等人优化为 DDPM：Denoising Diffusion Probabilistic Models。引入重参数化、损失简化和架构改进，使模型更易训练且样本质量提升。

本文图片主要出自：Diffusion Models: DDPM | Generative AI Animated

1 架构简介

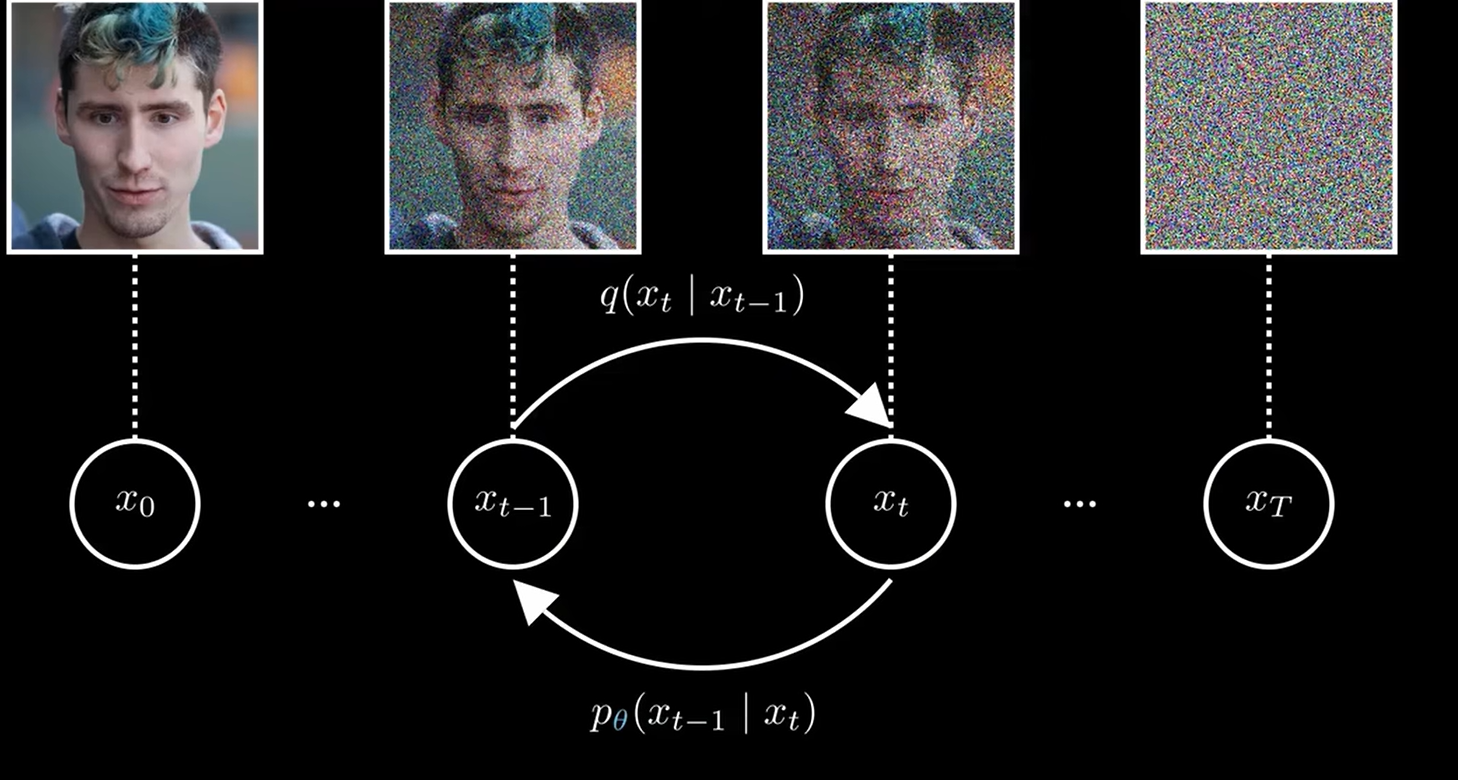

1.1 前向扩散与反向去噪的直观解读

前向扩散：

从真实样本 $x_0$ 出发，在每一步 $t$ 以方差 ${\beta }_t$ 递增的方式添加高斯噪声：

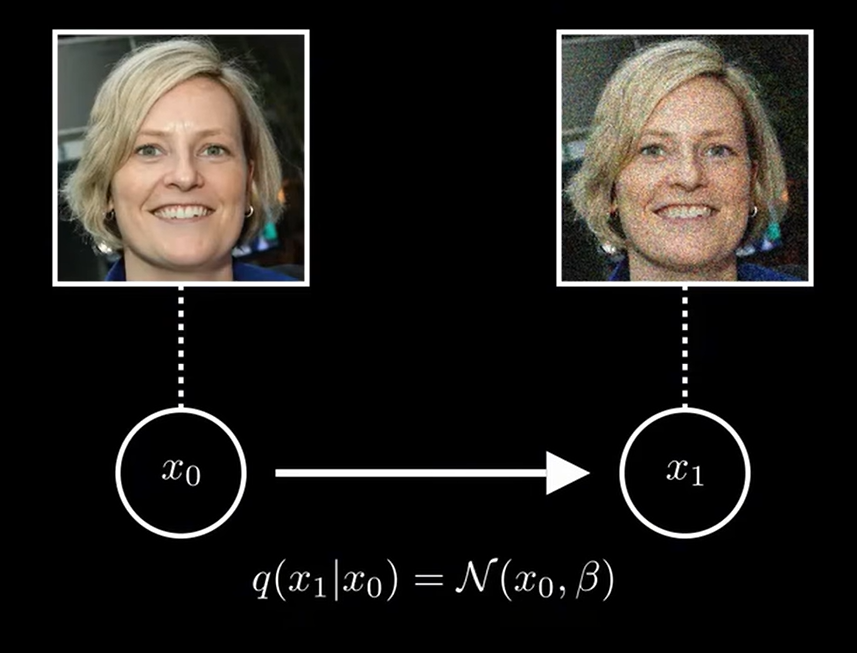

如果我们只加一步噪声，那么公式为：
$$x_1=x_0+\beta ϵϵ\sim \mathcal{N}(0,1)$$

$\beta$事实上就是一个控制加噪声强度的超参数。考虑到我们加噪声实际上以及都是不断地外套一个线性函数，所以第$t$步实际上可以表示为：

$$x_t=x_0+t\beta ϵϵ\sim \mathcal{N}(0,1)$$

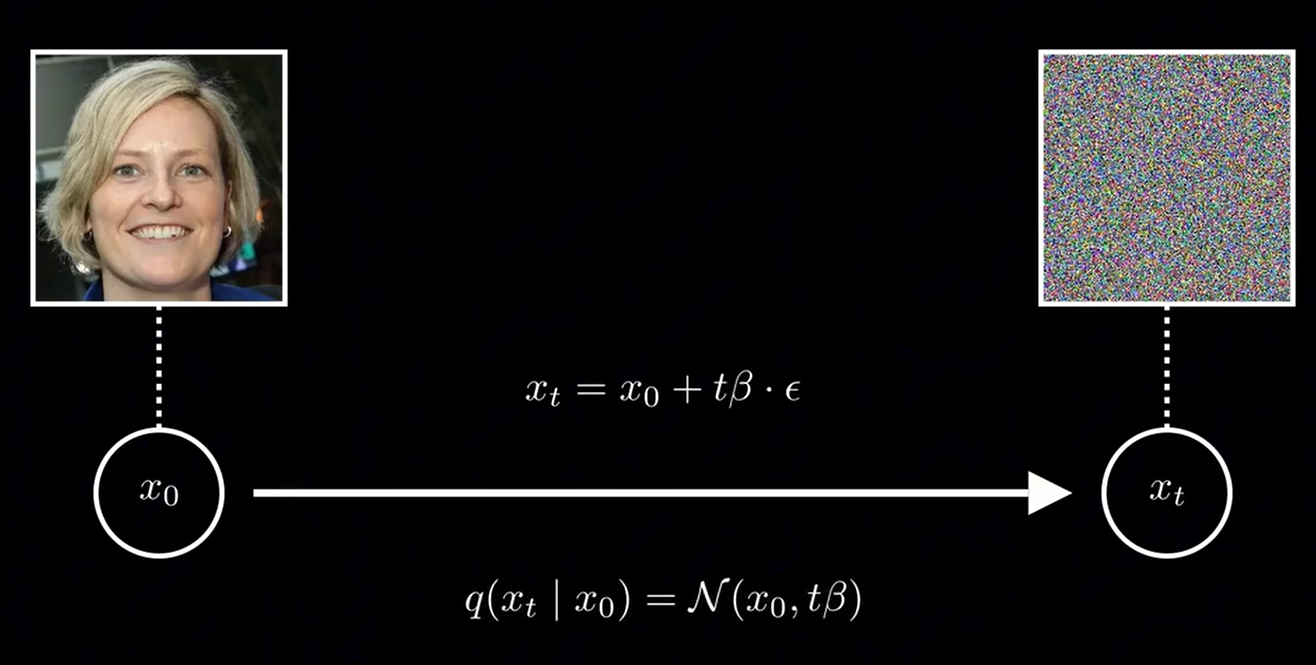

那么对应的图像实际上也就变成了：

不过，按照上述加噪声的方式，我们得到的并非$\mathcal{N}(0,1)$的标准高斯分布，所以我们在加噪声时需要来一点小小的技巧：

$$q(x_t\mid x_{t-1})=\sqrt{1-\beta }{x}_{t-1}+\beta ϵ=\mathcal{N}(x_t;\sqrt{1-{\beta }_t}{x}_{t-1},{\beta }_{t}I).$$

若表示为$x_t,x_0$的关系：
$$q(x_t\mid x_0)={\bar{\alpha }}_t{x}_0+(1-{\bar{\alpha }}_{t}t)\cdot ϵ$$

$$\bar{\alpha }=(1-\beta {)}^t$$

注：这不是唯一的技巧，但是为论文中采用的技巧

提要：

可能有许多读者在一开始会困惑： “为什么图像能被表示为概率公式”？我们可以从 图像的本质、噪声添加的过程两个角度拆解，结合公式 $$q(x_t\mid x_{t-1})=\mathcal{N}(x_t;\sqrt{1-{\beta }_t}{x}_{t-1},{\beta }_{t}I)$$逐层解释

1. 图像的本质：高维随机变量计算机中的图像，本质是高维像素值的集合（比如 256×256 图像有 $256\times 256\times 3=196608$ 个像素）。每个像素的取值（如 RGB 或灰度值）可以看作连续随机变量（缩放到 $[-1,1]$ 后更便于计算）。因此，一张图像可以被视为 “高维随机变量的一个样本” —— 就像抛一次骰子得到一个数字，生成一张图像相当于从 “所有可能图像的分布” 中采样一次。
2. 正向加噪：用高斯分布建模 “图像退化”扩散模型的正向过程是 “逐步给图像加噪声，让其从清晰变模糊”。每一步加噪的本质是：给每个像素的取值叠加随机扰动（噪声）。公式拆解：
   $$q(x_t\mid x_{t-1})\mathcal{N}(x_t;\underset{\text{均值}}{\underbrace{\sqrt{1-{\beta }_t}{x}_{t-1}}},derbrace{{\beta }_{t}I}_{\text{方差}})$$
   而均值项
   $$\sqrt{1-{\beta }_t}{x}_{t-1}$$：
   表示 “前一步图像 $x_{t-1}$ 缩放后的结果”。因为加噪会让图像 “变淡”（像素值偏离原始值），所以用 $\sqrt{1-{\beta }_t}$缩放

例子：假设 $x_{t-1}$ 是清晰猫图的某个像素（值为 $0.5$），${\beta }_t=0.01$（加少量噪声），则均值为 $\sqrt{1-0.01}\times 0.5\approx 0.497$（像素值略降低，图像开始模糊）。方差项 ${\beta }_{t}I$：I 是单位矩阵，意味着每个像素的噪声是独立的高斯分布（不同像素的噪声互不影响）。${\beta }_t$ 控制噪声的 “强度”（越大，噪声越强，图像越模糊）。

反向去噪：

理论上说，在反向部分，我们完全可以将前向部分的$x_t,x_{t-1}$交换位置得到真实后验再计算即可。但事实上真实后验
$$q(x_{t-1}\mid x_t,x_0)=\frac{q(x_t\mid x_{t-1})q(x_{t-1}\mid x_0)}{q(x_t\mid x_0)}$$
无法解析，因为它依赖于对高维分布 $q(x_0)$ 的复杂积分。不过，为什么 $q(x_{t-1}\mid x_t,x_0)$ 难以解析？

假设 $x_0$ 是一张 $64\times 64$ 的彩色图像（维度 $64\times 64\times 3=12288$），

• 分子是可以利用前向过程表示，但是分母要计算
  $$q(x_t\mid x_0)=\int q(x_t\mid x_{t-1})q(x_{t-1}\mid x_0)\mathrm{d}{x}_{t-1},$$
  需要对 12288 维空间做积分。
• 这样的高维积分既没有解析解，也无法通过常规模拟快速收敛（“维度诅咒”）。

因此，我们不能直接写出 $q(x_{t-1}\mid x_t,x_0)$ 的明确公式，也无法精确求值。

于是，我们引入神经网络 $p_{\theta }$ ，只需让网络根据大量样本拟合这一映射，无需解析积分，就能实现高效去噪。
引入神经网络
用参数化分布
$$p_{\theta }(x_{t-1}\mid x_t)=\mathcal{N}(x_{t-1};{\mu }_{\theta }(x_t,t),{\Sigma }_{\theta }(t))$$
来近似上述真实后验，$\theta$ 为网络权重，通过最小化损失自动学习。

那么，具体是怎么训练该神经网络的呢？待我们在下一节推导损失函数后再揭晓答案。

改进点：SD2015 的网络既要预测均值 ${\tilde{\mu }}_t$ 又要输出方差 ${\tilde{\beta }}_t$，任务较重；DDPM 在后续简化步骤中将方差固定，大大减轻网络负担。

1.2 数学表达一览

• 前向整体：
  $$q(x_{1:T}\mid x_0)=\prod _{t=1}^{T}q(x_t\mid x_{t-1}).$$

• 反向整体：
  $$p_{\theta }(x_{0:T})=p(x_T)\prod _{t=1}^T{p}_{\theta }(x_{t-1}\mid x_t).$$

• 采样 vs. 训练：

  • 采样：从 $x_T\sim \mathcal{N}(0,I)$ 逆向采样至 $x_0$；
  • 训练：最大化对数似然 $\log p_{\theta }(x_0)$，或等价地最小化其 ELBO（证据下界）。在一节大家就明白了。

2 反向过程 $p_{\theta }$ 的具体推导与 DDPM 改进

2.1 变分下界的起点

首先，我们应该明确：为了训练出能够完成去噪与生成任务的神经网络，我们的目标函数是最大化模型对真实数据的似然，也就是
$$\underset{\theta }{\max }\log p_{\theta }(x_0).$$

• 统计视角：最大化 $\log p_{\theta }(x_0)$ 等价于最小化负对数似然（NLL），也就是说，我们希望模型对观测到的数据给出尽可能高的“信心”值。如果读者对于概率统计的知识有些生疏了的话，可以看看下面具体的举例：

  例子：伯努利分布下的硬币抛掷

  • 设我们使用参数 $\theta$ 表示“正面朝上”的概率，概率模型为
    p θ ( x ) = θ x ( 1 − θ ) 1 − x , x ∈ { 0 , 1 } . p_\theta(x) = \theta^x (1-\theta)^{1-x},\quad x\in\{0,1\}. pθ​(x)=θx(1−θ)1−x,x∈{0,1}.
  • 如果观测到一组抛掷结果 { 1 , 0 , 1 , 1 , 0 } \{1,0,1,1,0\} {1,0,1,1,0}（1 表示正面，0 表示反面），则该组数据的对数似然为
    log ⁡ p θ ( { x i } ) = ∑ i = 1 5 [ x i log ⁡ θ + ( 1 − x i ) log ⁡ ( 1 − θ ) ] . \log p_\theta(\{x_i\}) = \sum_{i=1}^5 \bigl[x_i\log\theta + (1-x_i)\log(1-\theta)\bigr]. logpθ​({xi​})=i=1∑5​[xi​logθ+(1−xi​)log(1−θ)].
  • 最大化这段式子，就是求解最佳 $\theta$，使得模型预测的“正面概率”最贴合实际观测。具体地，上式在 $\theta =\frac{\sum x_i}{5}=0.6$ 处取得最大值，这也恰好是观测中正面出现的频率。

  通过这个过程，我们看到：最大化 $\log p_{\theta }(x_0)$ 就像让模型“学习”数据的真实分布，用最合理的参数去解释观测结果。

• 物理视角：在非平衡热力学框架下，$-\log p_{\theta }(x_0)$ 可被解读为模型“解释”数据所需的自由能（或“做功”），最低自由能对应最自然的物理过程。

然而，$\log p_{\theta }(x_0)$ 涉及对所有中间变量 $x_{1:T}$ 的积分
$$\log p_{\theta }(x_0)=\log \int p_{\theta }(x_{0:T})\mathrm{d}{x}_{1:T},$$
直接计算几乎不可行。因为这里的是的，这里的 $\mathrm{d}{x}_{1:T}$ 就是
$$\mathrm{d}{x}_1\mathrm{d}{x}_2\cdots \mathrm{d}{x}_T$$

相当于我们需要对所有可能的路径积分

P.S.：如果不太理解，可以参考本小节结束后的具体举例。

我们借助以下推导，得到一个可优化的下界——ELBO（证据下界）：

1. 引入完整分布
   $$\log p_{\theta }(x_0)=\log \int p_{\theta }(x_{0:T})\mathrm{d}{x}_{1:T}.$$

2. 乘以并除以任意分布 $q(x_{1:T}\mid x_0)$

   注意：这是一个常见的、并且在其它ML模型的数学原理的推导中也会见到的小技巧。
   $$\log p_{\theta }(x_0)=\log \int q(x_{1:T}\mid x_0)\frac{p_{\theta }(x_{0:T})}{q(x_{1:T}\mid x_0)}\mathrm{d}{x}_{1:T}.$$

3. 将积分写成期望
   $$\log p_{\theta }(x_0)=\log {\mathbb{E}}_{q(x_{1:T}\mid x_0)}\left[\frac{p_{\theta }(x_{0:T})}{q(x_{1:T}\mid x_0)}\right].$$

4. 应用 Jensen 不等式（$\log$ 为凹函数）
   $$\log \mathbb{E}[Y]\ge \mathbb{E}[\log Y]⟹\log p_{\theta }(x_0)\ge {\mathbb{E}}_{q(x_{1:T}\mid x_0)}\left[\log \frac{p_{\theta }(x_{0:T})}{q(x_{1:T}\mid x_0)}\right].$$

5. 取相反数，得到 ELBO
   $$-\log p_{\theta }(x_0)\le -{\mathbb{E}}_{q(x_{1:T}\mid x_0)}\left[\log \frac{p_{\theta }(x_{0:T})}{q(x_{1:T}\mid x_0)}\right].$$

至此，我们将原本难以直接计算的 $\log p_{\theta }(x_0)$，转化为了可以通过采样 $q(x_{1:T}\mid x_0)$ 并分步优化的 ELBO 目标，便于利用梯度下降训练网络参数 $\theta$。

补充：

具体例子：两步高斯链

假设我们有三个随机变量按下面的马尔可夫链生成：

1. 先采样 $x_2\sim \mathcal{N}(0,1)$。
2. 再采样 $x_1\mid x_2\sim \mathcal{N}(x_2,1)$。
3. 最后采样 $x_0\mid x_1\sim \mathcal{N}(x_1,1)$。
   则联合分布为
   $$p_{\theta }(x_0,x_1,x_2)=p(x_2)p(x_1\mid x_2)p(x_0\mid x_1)=\mathcal{N}(x_2;0,1)\mathcal{N}(x{>}_1;x_2,1)\mathcal{N}(x_0;x_1,1).$$
   我们关心的边缘分布 (p_\theta(x_0)) 就是对所有中间状态 (x_1) 和 (x_2) 同时积分：
   $$p_{\theta }(x_0)={\int }_{-\infty }^{\infty }{\int }_{-\in >fty}^{\infty }{p}_{\theta }(x_0,x_1,x_2)\mathrm{d}x{>}_1\mathrm{d}{x}_2.$$

• 这里既要“遍历”所有可能的 (x_1) 值，
• 也要“遍历”所有可能的 (x_2) 值，
• 最终把这两个积分都做完，才能得到只含 (x_0) 的边缘概率。
  正是因为这种“对每一条从 $x_0$ 回溯到 $x_T$ 的所有中间路径（即所有中间变量组合）都要积分”导致计算量巨大，难以直接求解，才需要我们引入变分下界（ELBO）或用神经网络去近似。

2.2 *链式分解为 KL 项

展开 ELBO 得到（该部分推导相对冗杂，可见原论文附录）
$$L=L_T+\sum _{t=2}^T{L}_{t-1}+L_0,$$
其中：

• $$L_T=D_{\mathrm{KL}}[q(x_T\mid x_0)\Vert p(x_T)],$$
  我们可以发现，该项中并不含有神经网络的参数$\theta$，所以在优化过程中可以不必考虑。

• $$L_0=-{\mathbb{E}}_{q(x_1\mid x_0)}[\log p_{\theta }(x_0\mid x_1)].$$
  这一项反映的实际上是模型最后一步的还原的过程。假如我们的还原步骤很长很长，显然最后一步的影响微乎其微，故可以忽略。

• $$L_{t-1}={\mathbb{E}}_{q(x_t\mid x_0)}\left[D_{\mathrm{KL}}\right(q(x_{t-1}\mid x_t,x_0)\Vert p_{\theta }(x_{t-1}\mid x_t)\left)\right],$$
  于是我们最终的目标函数就等价于最小化上式。接下来我们对上式的含义进行一个拆解： 这其实是在说：对每一个“噪声等级”$t$，我们都要让模型给出的去噪分布
  $$p_{\theta }(x_{t-1}\mid x_t)$$
  尽量贴近真实后验
  $$q(x_{t-1}\mid x_t,x_0).$$

  1. 内层 KL 散度含义
     $$D_{\mathrm{KL}}(q\Vert p_{\theta })=\int q(x_{t-1}\mid x_t,x_0)\log \frac{q(x_{t-1}\mid x_t,x_0)}{p_{\theta }(x_{t-1}\mid x_t)}\mathrm{d}{x}_{t-1}.$$

     • 这里的“$\log \frac{q}{p_{\theta }}$”衡量了真实后验与模型后验在每一个可能的 $x_{t-1}$ 上的“距离”。
     • 如果两者完全相同，KL 为 0；否则越大，说明差异越大，网络需要更努力地学习。

  2. 外层期望的作用
     $${\mathbb{E}}_{q(x_t\mid x_0)}[\cdot ]$$
     表示：我们不是只对某一个特定的$x_t$ 做对比，而是对所有可能的“噪声样本” $x_t$ 取平均。
     换句话说，模型要在整个前向扩散轨迹上，对每一个噪声等级都表现良好。

  3. 关于真实后验与训练方法

     再次指出可能混引起混淆的一点：细心的同学可能会发现一点：如果我们已知了去噪过程$q(x_{t-1}\mid x_t,x_0) $，那为什么还需要使用神经网络？事实上，我们能且仅能在训练的过程中知道$q(x_{t-1}\mid x_t,x_0)$，因为在该过程中我们是有原始图像$x_0$的。

     在推理过程，我们相当于只有一团混沌的噪声，不可能解析地求出$q(x_{t-1}\mid x_t,x_0)$。而我们的目标，正是利用$D_{\mathrm{KL}}[q(x_T\mid x_0)\Vert p(x_T)],$，去使 $$p_{\theta }(x_{t-1}\mid x_t)$$
     尽量贴近真实后验$q(x_{t-1}\mid x_t,x_0)$.

KL 散度 $$D_{\mathrm{KL}}[P\Vert Q]$$ 衡量分布 $P$ 与 $Q$ 的差异。最小化 KL 即逼近真实后验。

2.3 真后验 & 参数化模型

在上一节我们看到，每一步的 ELBO 包含
$$L_{t-1}={\mathbb{E}}_{q(x_t\mid x_0)}[D_{\mathrm{KL}}(q(x_{t-1}\mid x_t,x_0)\Vert p_{\theta }(x_{t-1}\mid x_t))].$$
要最小化它，首先得知道“真实后验” $(x_{t-1}\mid x_t,x_0)$的形式。经过一番高斯链式推导（详见附录），我们可以得到：
$$q(x_{t-1}\mid x_t,x_0)=\mathcal{N}(x_{t-1};{\tilde{\mu }}_t(x_t,x_0),{\tilde{\beta }}_{t}I),$$
其中
$$
\tilde\mu_t
= \frac{\sqrt{\bar\alpha_{t-1}};\beta_t}{1-\bar\alpha_t},x_0

• \frac{\sqrt{\alpha_t},(1-\bar\alpha_{t-1})}{1-\bar\alpha_t},x_t,
  \quad
  \tilde\beta_t
  = \frac{1-\bar\alpha_{t-1}}{1-\bar\alpha_t};\beta_t.
  $$

接下来，我们让模型后验$p_{\theta }(x_{t-1}\mid x_t)$也服从高斯分布：
$$p_{\theta }(x_{t-1}\mid x_t)=\mathcal{N}(x_{t-1};{\mu }_{\theta }(x_t,t),{\Sigma }_{\theta }(t)).$$
为了简化采样与训练，DDPM 进一步固定方差 ${\Sigma }_{\theta }(t)={\beta }_{t}I$，也就是只让网络去学习均值 ${\mu }_{\theta }$ 的移动。

此时，每步的 KL 散度化为一个均方误差项（省略常数）：
$$D_{\mathrm{KL}}(\mathcal{N}({\tilde{\mu }}_t,{\tilde{\beta }}_t)\Vert \mathcal{N}({\mu }_{\theta },{\beta }_t))\propto \frac{1}{2{\beta }_t}\Vert {\mu }_{\theta }(x_t,t)-{\tilde{\mu }}_t(x_t,x_0){\Vert }^2.$$
于是，我们的去噪目标简化为：
$$L_{t-1}={\mathbb{E}}_{q(x_t\mid x_0)}[\frac{1}{2{\beta }_t}\Vert {\mu }_{\theta }(x_t,t)-{\tilde{\mu }}_t(x_t,x_0){\Vert }^2].$$

2.4 均值的闭式 & 重参数化到 ε

为了让训练更高效，先写出${\tilde{\mu }}_t$ 的闭式表达：
$${\tilde{\mu }}_t(x_t,x_0)=\frac{1}{\sqrt{{\alpha }_t}}(x_t-\frac{1-{\alpha }_t}{\sqrt{1-{\bar{\alpha }}_t}}ϵ),x_t=\sqrt{{\bar{\alpha }}_t}{x}_0+\sqrt{1-{\bar{\alpha }}_t}ϵ,ϵ\sim \mathcal{N}(0,I).$$

• 这里的 $ϵ$ 就是“前向过程中注入”的噪声，重参数化技巧将随机性都集中到它身上。

将 ${\tilde{\mu }}_t$ 代入前面那步 MSE，我们得到：
$$\Vert {\mu }_{\theta }(x_t,t)-{\tilde{\mu }}_t{\Vert }^2=\Vert {\mu }_{\theta }(x_t,t)-\frac{1}{\sqrt{{\alpha }_t}}(x_t-\frac{1-{\alpha }_t}{\sqrt{1-{\bar{\alpha }}_t}}ϵ){\Vert }^2.$$
再结合系数 $\frac{1}{2{\beta }_t}$和对 $ϵ$的期望，就能证明等价于：
$$L_{t-1}\propto {\mathbb{E}}_{x_0,ϵ,t}[\Vert ϵ-{ϵ}_{\theta }(x_t,t){\Vert }^2],$$
其中我们定义
$${ϵ}_{\theta }(x_t,t):=\sqrt{{\bar{\alpha }}_t}{\mu }_{\theta }(x_t,t)-\sqrt{{\alpha }_t}{x}_t\times \frac{\sqrt{1-{\bar{\alpha }}_t}}{1-{\alpha }_t},$$
简化后直接让网络预测 $ϵ$，大大提高了训练稳定性和效果。

2.5 SD2015 的原始损失推导

回顾 SD2015，在没有重参数化之前，模型直接学习 (\mu_\theta) 和 (\Sigma_\theta)，并按变分界逐步最小化：
$$L_{t-1}^{\text{SD}}={\mathbb{E}}_{q(x_t,x_{t-1}\mid x_0)}[-\log p_{\theta }(x_{t-1}\mid x_t)]=\mathbb{E}[\frac{{\beta }_t^2}{2{\tilde{\beta }}_t{\alpha }_t(1-{\bar{\alpha }}_t)}\Vert x_{t-1}-{\tilde{\mu }}_t{\Vert }^2],$$
其中每步的权重
$$\frac{{\beta }_t^2}{2{\tilde{\beta }}_t{\alpha }_t(1-{\bar{\alpha }}_t)}$$
随 $t$ 变化，导致训练中需要精心调参且收敛不稳。DDPM 的一系列改进，正是为了解决这一痛点。
