基于 LabVIEW 与单片机设计温度控制系统，整合硬件电路、串口通信、控制算法及监控功能，适用于教学实验及中小型设备温控场景。系统以低成本实现高精度温控，为同类控制系统设计提供参考。

应用场景

硬件选型

核心硬件及选型原因

主控单元（单片机）：选用稳定性高、接口丰富的通用型单片机。
选型原因：性价比高，支持多 I/O 接口（可连接传感器、D/A 模块），编程灵活，适合低成本场景；指令执行速度满足温控实时性要求（采样周期 500ms 以内可稳定运行）。

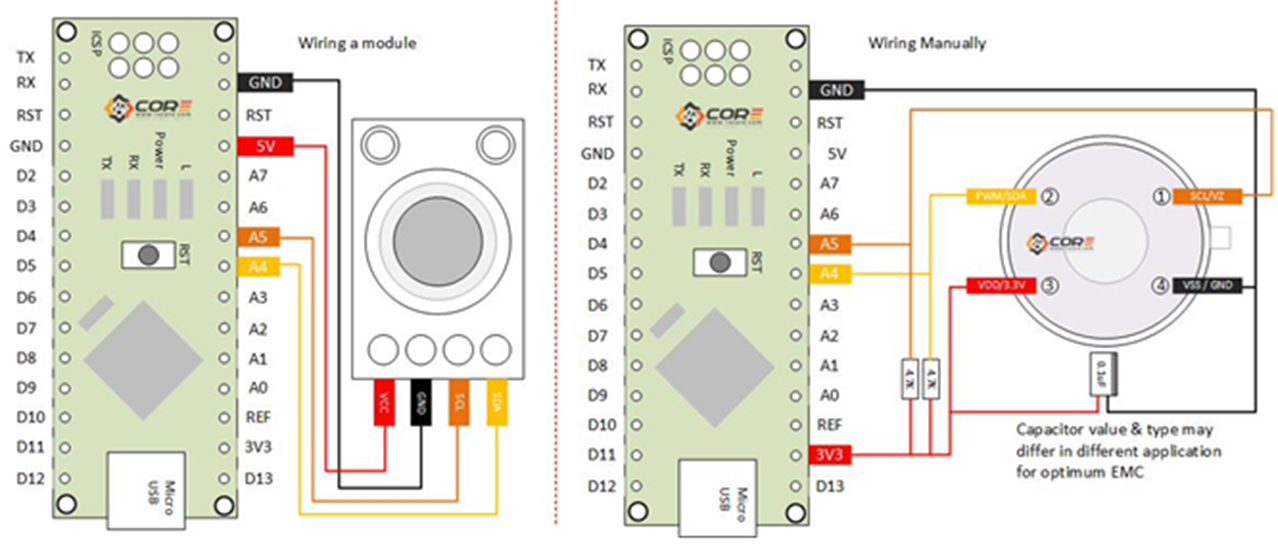

温度传感器：选用数字式温度传感器。
选型原因：内置 A/D 转换功能，无需额外模数转换电路，简化硬件设计；单总线通信，仅需 1 根信号线即可实现数据传输，抗干扰能力较强，测量精度达 ±0.5℃，满足温控需求。
D/A 转换模块：选用 8 位精度的 D/A 转换器。
选型原因：输出模拟量线性度好，响应时间＜10μs，可快速将单片机输出的数字控制量转换为模拟电压信号，适配调压模块输入需求。
调压模块：选用晶闸管调压模块。
选型原因：负载能力适配小型加热设备（如电烤箱），调压范围宽（0-220V），响应速度快，可通过电压调节精准控制加热功率。
上位机：普通 PC。
选型原因：兼容 LabVIEW 运行环境，支持 USB-TTL 串口通信，硬件成本低，无需专用数据采集卡。

软件架构

架构组成及功能实现

软件采用 “上位机（LabVIEW）+ 下位机（单片机）” 分层架构，通过串口通信实现数据交互，具体功能如下：

下位机（单片机）：
核心功能：通过 C 语言编程实现温度采集、指令解析及执行。
- 温度采集：定时读取传感器数据（采样周期 500ms），存储至缓存；
- 串口通信：接收 LabVIEW 发送的控制指令（如设定温度、PID 参数），解析后执行对应操作（如上传温度数据、调整加热功率）；
- 控制执行：将 LabVIEW 输出的数字控制量通过 D/A 模块转换为模拟量，驱动调压模块调节加热功率。
上位机（LabVIEW）：
核心功能：通过图形化编程实现数据处理、控制算法及监控交互。
- 串口通信：基于 VISA 模块配置通信参数（波特率 9600bit/s、8 位数据位），通过 “VISA 读取 / 写入” 实现与单片机的双向数据传输，添加起止校验位（如 #**$）确保数据传输准确；
- 控制算法：封装 PID 及模糊 PID 算法模块 ——

- - PID 算法：根据设定温度与实时温度的误差，计算控制量（比例、积分、微分环节独立可调）；
  - 模糊 PID 算法：通过模糊推理（输入为误差及误差变化率，输出为 PID 参数增量）在线优化 PID 参数，减少超调与调节时间；
- 监控界面：实时显示温度曲线、控制参数及设备状态，支持设定温度上下限，超限自动触发报警（指示灯 + 提示音）。

架构优点

问题与解决

问题 1：串口通信数据丢包
现象：LabVIEW 与单片机数据传输时偶尔出现数据错乱或丢失。
解决：在数据帧中添加起止校验位（如 #**$），单片机接收后先校验帧格式，无效数据直接丢弃；LabVIEW 端增加 “超时重发” 机制，未收到反馈时重新发送数据，丢包率降至 0.1% 以下。
问题 2：温度采集延迟
现象：传感器数据上传至 LabVIEW 存在 1-2s 延迟，影响控制实时性。
解决：优化单片机采样周期（从 1s 缩短至 500ms），减少数据缓存；LabVIEW 端采用 “中断式读取” 替代 “轮询读取”，数据接收延迟控制在 300ms 以内。
问题 3：PID 控制超调量大
现象：初始升温时温度超过设定值 5℃以上，调节时间长。
解决：改用模糊 PID 算法，通过模糊推理动态调整 PID 参数（误差大时增大比例增益加速响应，误差小时减小比例增益抑制超调），超调量降至 1℃以内，调节时间缩短 40%。
