一、概述
1.1 背景介绍：从后端逻辑到前端界面
在上一篇文章中，我们深入了C++的“后厨房”，掌握了构建程序“大脑”和“骨骼”的核心技能，包括类、对象以及Qt独有的信号与槽通信机制。一个功能强大的后端逻辑已经蓄势待发。然而，对于最终用户而言，他们直接与之交互的是软件的“面孔”——用户界面（User Interface, UI）。
本篇文章的核心任务，就是为我们强大的C++后端，打造一个现代化、美观且响应迅速的UI。我们将正式从ScrewDetector项目入手，学习Qt Quick技术的核心——QML语言。QML是一种声明式的语言，它允许开发者像“搭积木”一样快速、直观地构建界面，并将界面的外观与程序的逻辑彻底分离。
1.2 学习目标
通过本篇的学习，读者将能够：
- 理解QML的基本语法和核心概念。
- 熟练使用最常用的QML组件来构建静态界面。
- 掌握QML中的布局技巧，实现响应式的界面设计。
- 最终完成
ScrewDetector项目主界面的静态布局搭建。
二、QML基础入门
从本章开始，我们将回到在第1篇文章中创建的ScrewDetector项目，并主要在Main.qml文件中进行工作。
2.1 QML语法与核心组件
【核心概念：声明式的UI描述】
与C++这种命令式语言（告诉计算机“如何做”）不同，QML是一种声明式语言，它更侧重于描述“是什么”。在QML中，通过层层嵌套的**组件（Item）来描述界面的结构，并用属性（Property）**来定义每个组件的外观和行为。
【例3-1】 基础组件与属性。
我们将从最基础的组件开始，熟悉QML的语法。
1. 打开项目
- 打开第一章创建的
ScrewDetector项目。
2. 编写代码 (Main.qml)
- 用以下代码替换
Main.qml的全部内容：
import QtQuick
// Window是所有桌面应用的根组件，代表一个窗口
Window {
id: rootWindow // 为根组件指定一个id，方便内部引用
width: 640
height: 480
visible: true
title: "QML基础组件演示"
color: "#2c3e50" // 窗口背景色
// Rectangle是一个矩形组件，是构建UI的基本形状
Rectangle {
id: blueRect
width: 200 // 宽度
height: 100 // 高度
color: "#3498db" // 矩形颜色
// anchors是一种强大的布局方式，这里让矩形在父组件(窗口)中居中
anchors.centerIn: parent
// Text组件用于显示文本
Text {
text: "这是一个蓝色矩形" // 显示的文本内容
color: "white" // 文本颜色
font.bold: true // 字体加粗
font.pixelSize: 16 // 字体大小（像素）
// 让文本在父组件(蓝色矩形)中居中
anchors.centerIn: parent
}
}
}
3. 运行结果
单击运行按钮，将看到一个深色背景的窗口，中央有一个带有文字的蓝色矩形。
关键代码分析:
(1) import QtQuick: 类似于C++的#include，用于导入包含基础QML组件的模块。
(2) 组件层级: QML代码通过大括号{}形成层级结构。Text组件被定义在Rectangle组件内部，意味着Text是Rectangle的子组件。
(3) id属性: id是一个特殊的属性，它为组件提供一个在当前QML文件内唯一的名称，方便其他组件引用它。例如，anchors.centerIn: parent中的parent就隐式地引用了其父组件的id。
(4) 属性绑定: width: 200这种 属性名: 值 的语法称为属性赋值。QML更强大的地方在于属性绑定，如果一个属性的值依赖于另一个属性，当后者改变时，前者会自动更新。我们将在后续章节深入了解。
(5) anchors布局: anchors（锚）是一种相对布局系统。anchors.centerIn: parent表示将当前组件的中心点与父组件的中心点对齐。
2.2 响应用户输入：MouseArea与Button
一个静态的界面是不够的，UI需要能够响应用户的操作。
【例3-2】 添加交互功能。
1. 编写代码 (Main.qml)
- 在上一个示例的基础上，为蓝色矩形添加一个
MouseArea，并额外添加一个Button组件。
import QtQuick
import QtQuick.Controls // Button组件需要导入此模块
Window {
id: rootWindow
// ... (属性保持不变)
Rectangle {
id: blueRect
// ... (属性保持不变)
Text {
id: infoText // 给Text组件一个id
text: "点击我！"
// ... (其他属性保持不变)
}
// MouseArea是一个不可见的组件，专门用于处理鼠标事件
MouseArea {
anchors.fill: parent // 让MouseArea完全覆盖父组件(蓝色矩形)
// onClicked是一个信号处理器，当鼠标点击时，这里的代码会被执行
onClicked: {
// 修改蓝色矩形的颜色
blueRect.color = (blueRect.color == "#3498db" ? "#e74c3c" : "#3498db");
// 修改文本内容
infoText.text = "颜色改变了！";
}
}
}
// Button是Qt Quick Controls提供的预制按钮组件
Button {
id: resetButton
text: "重置"
width: 100
// 将按钮锚定在窗口底部，水平居中
anchors.bottom: parent.bottom
anchors.horizontalCenter: parent.horizontalCenter
anchors.bottomMargin: 20
// 按钮的点击事件处理器
onClicked: {
blueRect.color = "#3498db";
infoText.text = "点击我！";
}
}
}

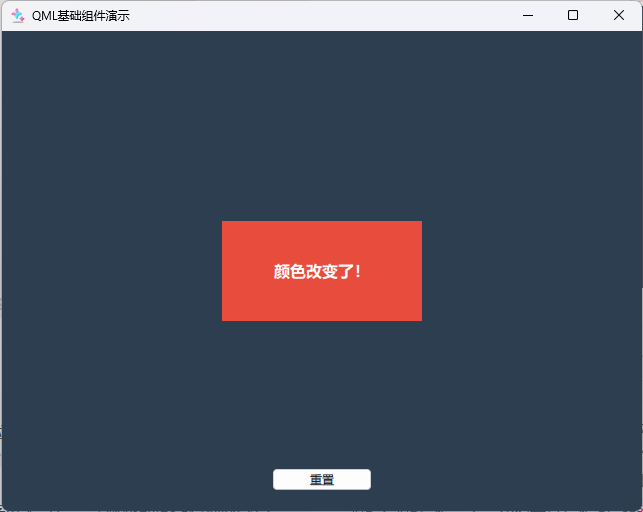

2. 运行结果
现在，窗口下方出现了一个“重置”按钮。
- 单击蓝色矩形，它的颜色会在蓝色和红色之间切换，并且文本会改变。
- 单击“重置”按钮，矩形会恢复到初始的蓝色和文本。
关键代码分析:
(1)import QtQuick.Controls: 像Button,Slider,Frame等更高级的、带样式的控件，都位于此模块中，需要单独导入。
(2)MouseArea: 这是一个非常核心的组件，用于为任何非交互式组件（如Rectangle,Image）添加鼠标响应能力。它本身是透明不可见的。
(3) 信号处理器:onClicked就是一个信号处理器。它的命名规则是on+信号名（首字母大写）。当MouseArea或Button发出clicked信号时，对应的onClicked块内的JavaScript代码就会被执行。
(4) JavaScript代码: 在信号处理器中，可以编写简单的JavaScript代码来改变其他组件的属性，实现动态交互。这里的(条件 ? 值1 : 值2)是一个三元运算符，是if-else的简洁写法。
三、项目UI骨架搭建
现在，我们具备了搭建静态界面的基础知识。是时候开始构建ScrewDetector项目的主界面了。
根据项目需求，主界面可以划分为三个区域：
- 图像显示区：占据大部分空间，用于显示一个实时视频画面。
- 结果展示区：位于视频下方，用于显示检测结果的列表。
- 控制区：位于最下方，包含“开始检测”、“停止”等操作按钮。
我们将使用ColumnLayout（垂直布局）和RowLayout（水平布局）来组织这些区域。布局组件可以自动管理其子组件的位置和大小，非常适合创建响应式界面。
【例3-3】 ScrewDetector主界面静态布局。
1. 编写代码 (Main.qml)
- 用以下代码再次替换
Main.qml的全部内容。
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts // 布局组件需要导入此模块
Window {
id: rootWindow
width: 960
height: 720
visible: true
title: qsTr("AI螺丝瑕疵检测系统 V1.0")
color: "#1e2a38"
// 使用一个ColumnLayout作为根布局，使其内部组件垂直排列
ColumnLayout {
anchors.fill: parent // 填充整个窗口
anchors.margins: 10 // 设置边距
spacing: 10 // 设置子组件之间的间距
// --- 1. 图像显示区 ---
// 使用Frame组件来创建一个带边框和背景的容器
Frame {
id: videoFrame
Layout.fillWidth: true // 宽度填充父布局
Layout.fillHeight: true // 高度填充父布局，权重为1（默认）
padding: 0
background: Rectangle {
color: "#101a24" // 一个更深的背景色
}
// 这里暂时用一个文本来占位，后续将替换为真实的视频画面
Text {
text: "实时视频显示区"
color: "#555"
font.pixelSize: 24
anchors.centerIn: parent
}
}
// --- 2. 结果展示区 ---
Frame {
id: resultFrame
Layout.fillWidth: true
Layout.preferredHeight: 150 // 固定高度
background: Rectangle {
color: "#2c3e50"
}
Text {
text: "检测结果列表区"
color: "#7f8c8d"
anchors.centerIn: parent
}
}
// --- 3. 控制区 ---
// 使用RowLayout使内部按钮水平排列
RowLayout {
id: controlBar
Layout.fillWidth: true
Layout.preferredHeight: 50
Layout.alignment: Qt.AlignHCenter // 整体居中对齐
spacing: 20
Button {
id: startButton
text: "开始检测"
Layout.preferredWidth: 120
Layout.preferredHeight: 40
}
Button {
id: stopButton
text: "停止"
Layout.preferredWidth: 120
Layout.preferredHeight: 40
}
}
}
}

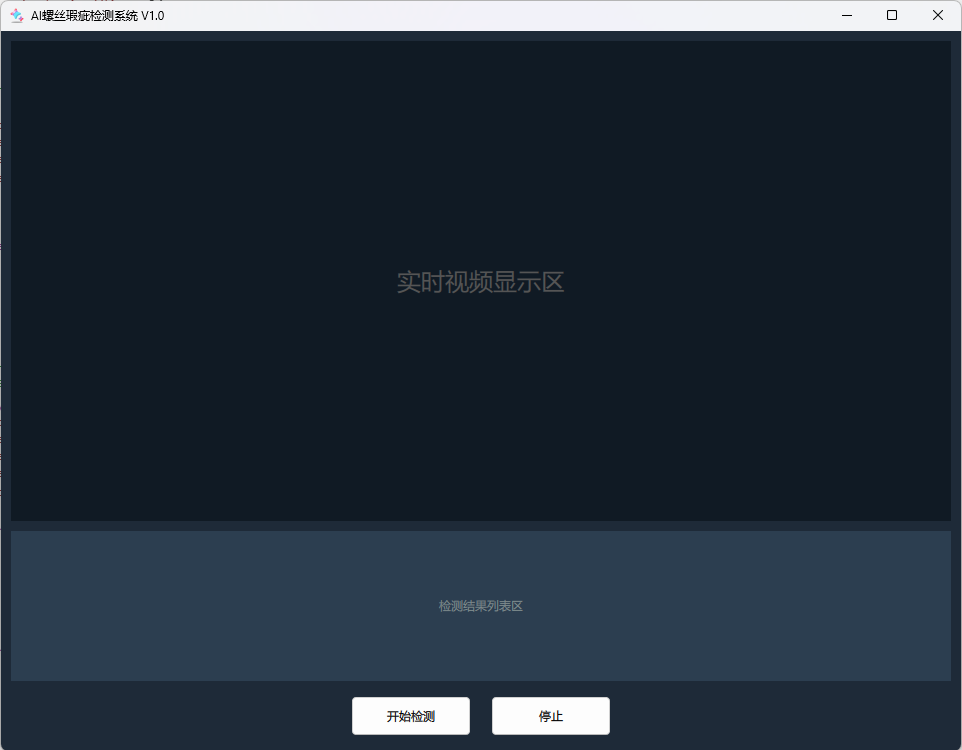

2. 运行结果
一个结构清晰、布局合理的界面框架就完成了。无论如何拖动改变窗口大小，各个区域都会按比例自动调整，保持美观。
关键代码分析:
(1) Layout附加属性: 当一个组件被放置在布局（如ColumnLayout）内部时，可以使用Layout.前缀的附加属性来控制其在布局中的行为。Layout.fillWidth: true表示让组件的宽度自动填满布局的可用宽度。Layout.preferredHeight则指定了一个期望的高度。
(2) Frame: 这是一个带背景和可选边框的容器，非常适合用于对UI元素进行分组和区域划分。
(3) 布局的组合: 通过ColumnLayout和RowLayout的嵌套组合，可以构建出几乎任何复杂的界面布局，并且代码结构非常清晰。
四、总结与展望
在本篇文章中，我们正式踏入了QML的世界。通过学习基础组件、交互处理和布局系统，我们成功地为ScrewDetector项目搭建了一个专业、响应迅速的UI骨架。
至此，我们已经分别掌握了C++后端逻辑和QML前端界面的基础。但目前，它们仍然是两个独立的世界。如何将它们连接起来，让QML的按钮能够触发C++的复杂操作，让C++的计算结果能够显示在QML的界面上？这将是我们下一篇文章的核心主题。
在下一篇文章**【《使用Qt Quick从零构建AI螺丝瑕疵检测系统》——4. 前后端联动：打通QML与C++的任督二脉】**中，我们将探索MVVM架构思想，并实践连接前后端的关键技术。
