引言
随着便携式音频设备的普及，低功耗高性能的音频解决方案需求日益增长。本文将介绍一款基于XMOS XU316技术的低功耗USB HiFi音频解码器固件——PH73211L_VC1/PH73211LQ_VC1，这是一款专为便携式USB HiFi音频应用设计的软件解决方案。
产品概述
PH73211L_VC1/PH73211LQ_VC1是一款运行在A316-Mini-V1模组上的低功耗USB HiFi音频解码器固件，支持高达PCM 384KHz/DSD256的音频格式。作为一款软件产品，它通过与硬件模组的完美结合，为音频设备提供了卓越的音频处理能力，同时显著降低功耗。
该固件支持多种标准音频格式，包括USB Audio Class 1.0/2.0接口，并提供USB输入/I²S输出模式，满足高品质音频应用场景的需求。特别值得一提的是，它提供低功耗和高性能两种工作模式，可根据实际应用需求灵活切换。
技术特性
低功耗设计
PH73211L_VC1/PH73211LQ_VC1固件采用了先进的低功耗设计理念，相比标准功耗芯片，在不同工作模式下可节省37%-50%的功耗：
芯片类型 |
DSD 512 |
PCM 768KHz |
PCM 384KHz |
PCM 192KHz |
|---|---|---|---|---|
| 低功耗芯片 | 113 mW |
146 mW |
128 mW |
123 mW |
| 标准功耗芯片 | 227 mW |
232 mW |
227 mW |
222 mW |
| 节省功耗 | 114 mW |
86 mW |
99 mW |
99 mW |
| 节省功耗% | 50.22% |
37.07% |
43.61% |
44.59% |
这种显著的功耗优势使其特别适合便携式音频设备，可以延长电池使用时间，提升用户体验。
核心功能
- 高解析度音频支持：支持高达384kHz的输入和输出采样率
- DSD格式支持：完整支持DSD64/128/256格式
- DOP格式支持：支持DOP128格式
- MQA解码支持：PH73211LQ_VC1型号支持MQA解码
- 高性能采样率转换：内置SSRC和ASRC模块，支持不同接口间、不同采样率之间的转换
SSRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 140dB
ASRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 135dB
- 多位深支持：支持16-32bit音频数据格式
- 均衡器支持：支持8段均衡器调节
接口支持
- USB音频输入：支持UAC 1.0和UAC 2.0协议
- I²S主模式音频输出：提供高品质数字音频输出
- UART配置接口：便于系统集成和参数调整
系统兼容性
- 多平台支持：兼容Windows、Linux、Android、macOS和iOS等多种操作系统
- 驱动支持：UAC 2.0协议，支持ASIO驱动
- 固件升级：支持通过USB升级固件
- HID支持：支持HID，可以通过HID升级MCU固件

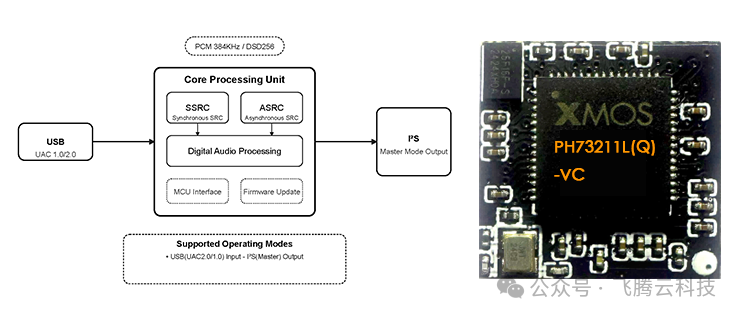

固件与硬件模组关系
PH73211L_VC1/PH73211LQ_VC1固件是专为A316-Mini-V1硬件模组设计的软件产品。A316-Mini-V1是一款基于XMOS XU316芯片的音频处理模组，尺寸为13mm x 13mm，提供了3.3V/1.8V/0.9V的工作电压和16MB的Flash存储空间。
固件与硬件模组的关系可以理解为：
- 硬件模组
（A316-Mini-V1）：提供物理计算平台、接口和存储空间
- 固件
（PH73211L_VC1/PH73211LQ_VC1）：运行在模组上的软件，实现具体的音频处理功能和低功耗管理
通过将PH73211L_VC1/PH73211LQ_VC1固件烧录到A316-Mini-V1模组，可以快速构建一个功能完整的低功耗USB HiFi音频解码器，无需进行复杂的软件开发工作。
输入输出模式
PH73211L_VC1/PH73211LQ_VC1固件支持以下输入输出模式，满足不同应用场景的需求：
- USB(UAC2.0) in-I²S(Master) out：USB输入，I²S输出，UAC2.0
- USB(UAC1.0) in-I²S(Master) out：USB输入，I²S输出，UAC1.0
这些模式可以通过配置接口进行切换，为产品设计提供了灵活性。
应用场景
PH73211L_VC1/PH73211LQ_VC1固件主要适用于USB低功耗HiFi解码器（USB Portable HiFi Decoder）场景，特别适合以下应用：
- 便携式HiFi音频播放器：提供高品质音频解码，同时延长电池使用时间
- 移动音频接口：连接智能手机、平板电脑等移动设备与高品质音频设备
- 电池供电的音频设备：适用于各类需要长时间电池供电的音频产品
技术支持与开发资源
为了支持开发者基于PH73211L_VC1/PH73211LQ_VC1固件进行产品开发，提供了完整的技术文档和开发工具：
- 数据手册：详细的技术规格和使用说明
- 模组数据手册：A316-Mini-V1模组的详细技术资料
- 产品配置协议：XU316 USB HiFi解码器标准产品配置协议
- 调试工具：便于产品开发和测试的专业工具
- 驱动程序：支持多种操作系统的USB驱动
结语
PH73211L_VC1/PH73211LQ_VC1作为一款专业的低功耗USB HiFi音频解码器固件，通过与A316-Mini-V1硬件模组的结合，为便携式音频产品开发提供了一个高性能、低功耗、易于集成的解决方案。其384kHz/DSD256音频支持、多种接口兼容性和灵活的配置选项，使其成为开发高品质便携式音频设备的理想选择。
通过使用这款固件产品，开发者可以专注于硬件设计和产品差异化，而无需投入大量资源进行复杂的音频软件开发和功耗优化，从而加速产品上市时间并提高产品质量。
注：本文介绍的PH73211L_VC1/PH73211LQ_VC1是一款专业音频解码器固件，适用于有特定音频开发需求的开发者和研究人员。
