一、行业背景与痛点分析
在化工与制药行业的生产场景中,自动化控制系统往往面临设备协议碎片化、数据孤岛化的典型难题。以某制药企业的无菌原料药生产线为例,其核心控制系统采用西门子S7-300PLC,而前端的发酵罐温度控制模块(ModbusRTU协议)、后端的包装线变频器(ModbusRTU协议)以及车间内多品牌触摸屏(含西门子、昆仑通态、威纶通等)因协议差异无法实现数据互通。这种协议壁垒导致生产数据无法实时回传至MES系统,工艺参数追溯依赖人工记录,设备故障响应滞后,严重制约了智能制造升级进程。据统计,该企业因协议不兼容导致的生产中断年均达12次,单次修复耗时超过4小时,直接经济损失达数十万元。
二、核心解决方案

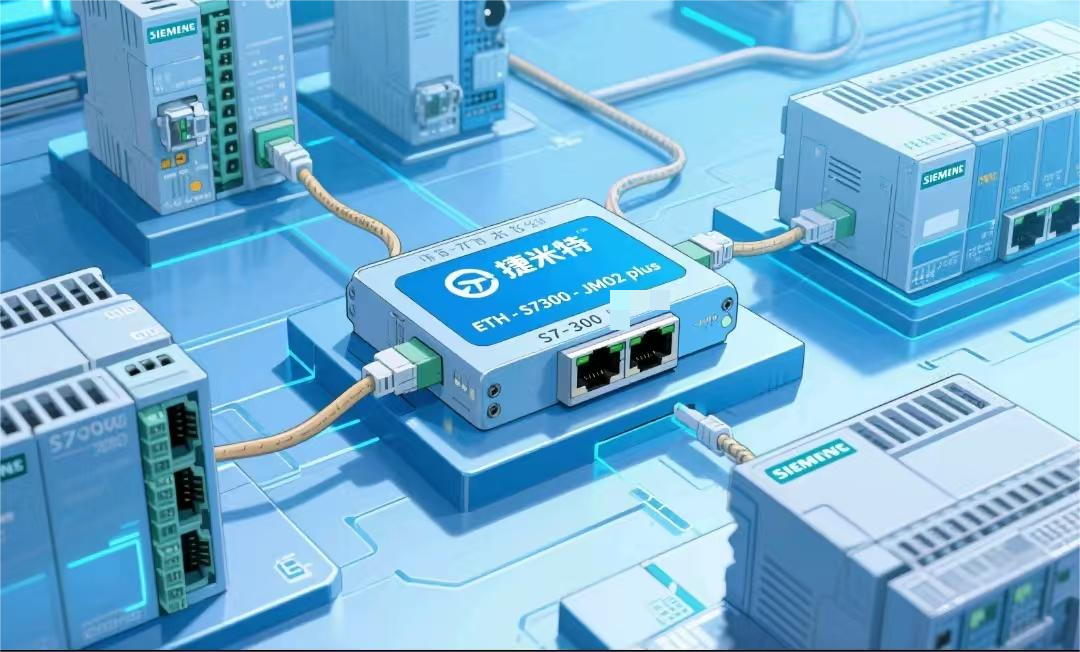

针对上述痛点,采用捷米特ETH-S7300-JM02Plus桥接型以太网模块构建多协议融合平台,实现三大核心功能:

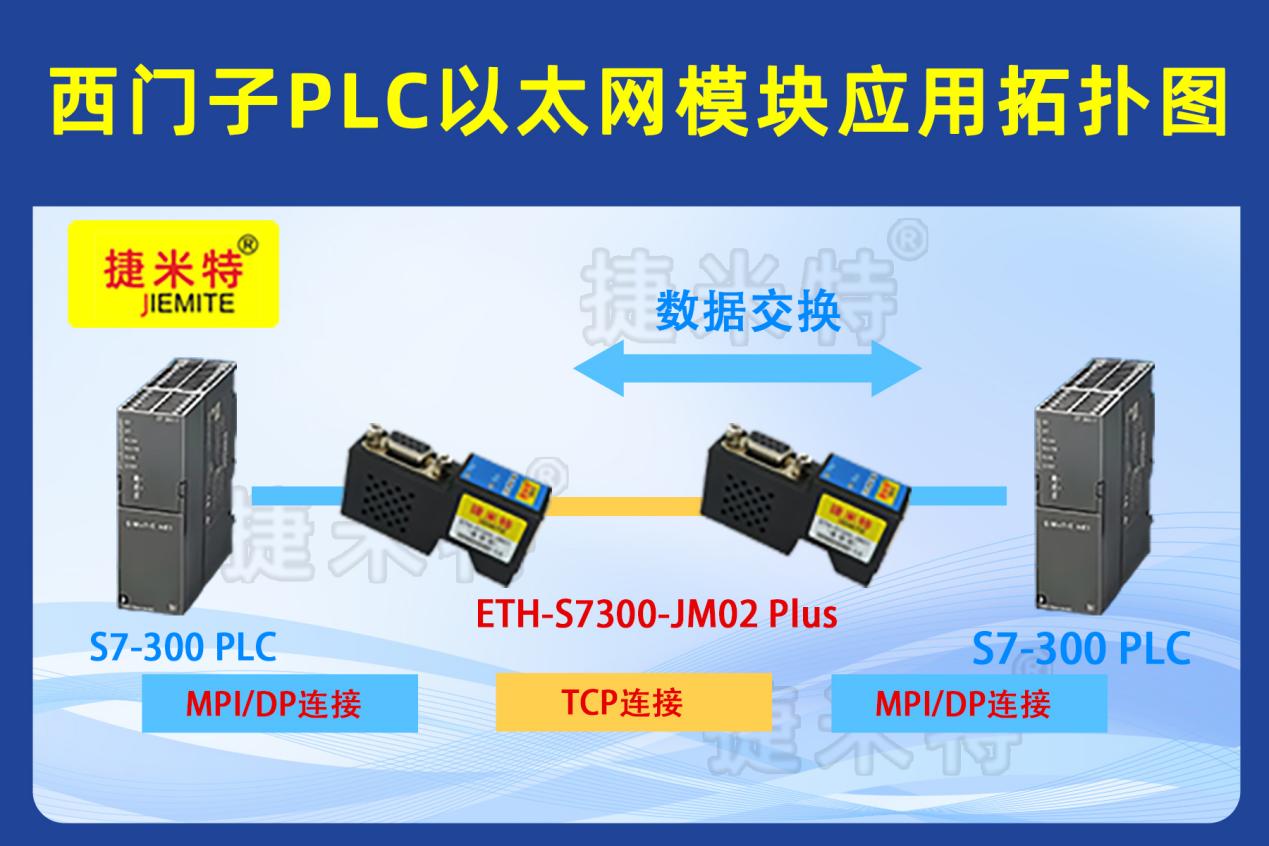

异构PLC通讯互联:通过模块的双以太网口,建立S7-300与S7-1200之间的S7TCP通讯通道,实现工艺参数实时交互(如发酵温度设定值从S7-300下发至S7-1200控制的离心机)。
ModbusRTU设备集中采集:利用模块的RS485接口,将32台ModbusRTU设备(含变频器、温度变送器)接入以太网,通过ModbusRTU转TCP协议转换,使PLC可通过统一接口进行数据读写。
多品牌触摸屏无缝接入:模块支持ModbusTCP服务器功能,兼容西门子HMI的S7协议与第三方触摸屏的ModbusTCP协议,实现全车间20台触摸屏的统一数据访问。
三、实施过程详解

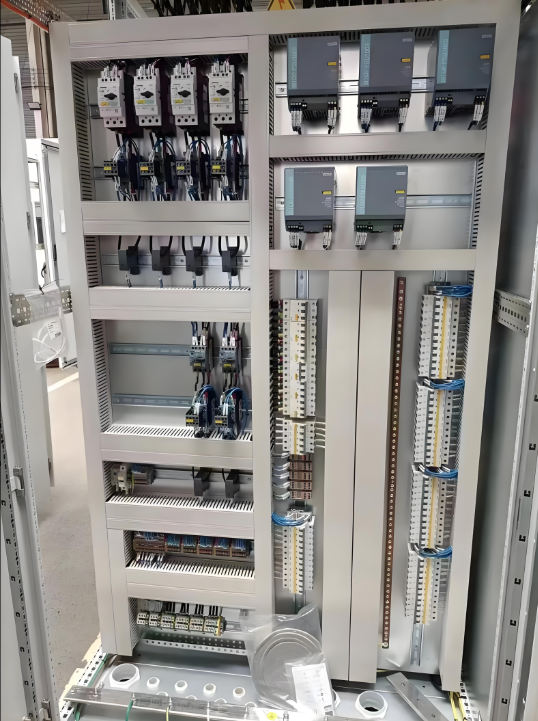

1.硬件架构搭建
网络拓扑设计:

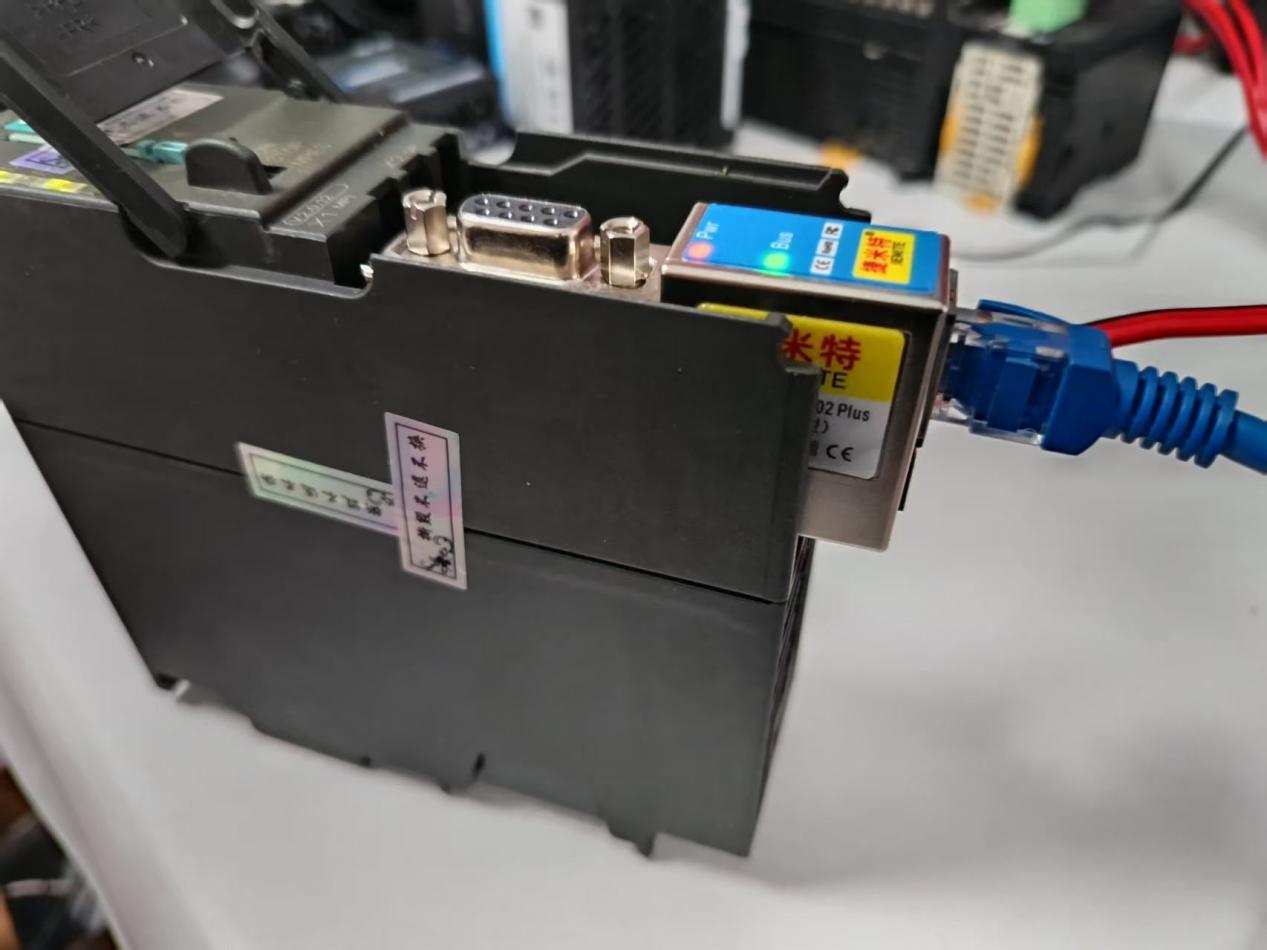

S7-300通过DP接口连接以太网模块的X1端口(RS485),S7-1200通过以太网口连接模块的X2端口(RJ45)。
20台ModbusRTU设备通过RS485总线级联至模块的X3端口,采用屏蔽双绞线并加装120Ω终端电阻。
触摸屏通过交换机接入模块的X4以太网口,形成星型网络架构。
关键设备选型:
ETH-S7300-JM02Plus模块(实现协议转换与数据中转)
西门子CP341串口模块(扩展S7-300的ModbusRTU主站功能)
工业级交换机(支持IEEE802.3afPoE供电)
2.系统参数配置
模块基础设置:

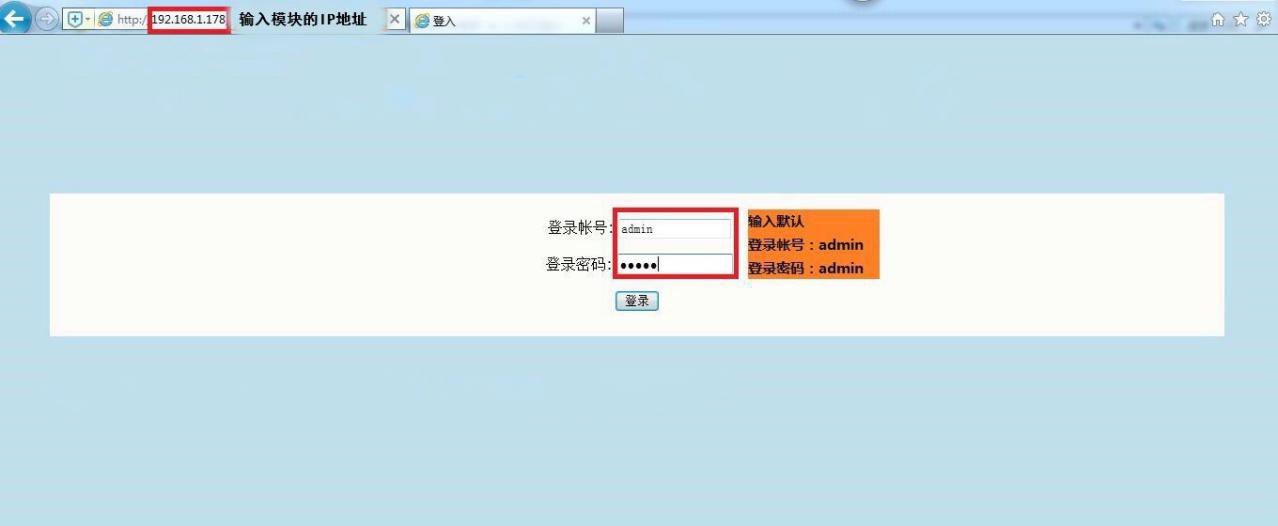

通过Web管理界面配置模块IP为192.168.0.10,子网掩码255.255.255.0。
启用ModbusRTU转TCP功能,设置从站地址范围1-32,波特率19200bps,奇偶校验无。
配置S7-300与S7-1200的通讯参数:本地TSAP03.00,远程TSAP03.01。
PLC程序开发:
在S7-300中调用FB84"PUT/GET"功能块,实现与S7-1200的DB块数据交换(如DB1.DBW0-DB1.DBW100)。
使用CP341模块的P_SND_RK/P_RCV_RK指令,实现ModbusRTU设备的轮询读写(每500ms采集一次数据)。

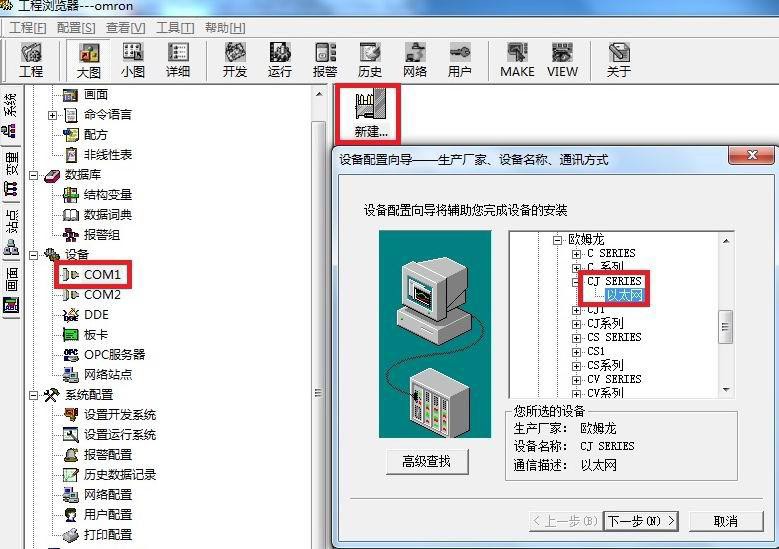

触摸屏组态:
西门子精智面板通过S7协议连接以太网桥接器IP,映射PLC的DB块变量。
昆仑通态触摸屏配置ModbusTCP连接,寄存器地址对应模块映射的Modbus地址(如40001对应PLC的DB1.DBW0)。
3.系统联调优化
通信稳定性测试:
采用Wireshark抓包工具,验证ModbusRTU转TCP的报文延迟(平均≤20ms)。
通过PLC程序设置心跳检测机制,当通讯中断时自动切换至备用通道。
数据完整性验证:
在PLC中编写CRC校验程序,对Modbus数据进行完整性校验。
建立数据对比机制,将触摸屏显示值与PLC内部值实时比对,偏差超过±0.5%时触发报警。
四、应用效果评估
生产效率提升:
数据采集周期从人工4小时/次缩短至自动30秒/次,工艺参数调整响应速度提升80%。
设备故障平均修复时间从4小时降至30分钟,年减少停机损失约50万元。
数据管理升级:
实现全车间设备数据的集中存储与可视化监控,支持18个月的历史数据追溯。
制药车间通过GMP认证审核,生产记录自动化率从35%提升至98%。
系统扩展能力:
以太网桥接器支持32个Modbus从站扩展,为未来新增设备预留充足接口。
多协议兼容特性使后续接入OPCUA服务器、MES系统等第三方平台无需硬件改造。
五、总结与展望
JM-ETH-S7300-JM02Plus桥接器通过"协议转换+数据整合"的创新模式,成功破解了化工制药行业的多协议通讯难题。该方案在某制药企业的实施表明,其不仅能实现设备互联的物理层打通,更通过标准化的数据接口和智能化的故障处理机制,为企业构建了可扩展、高可靠的工业物联网基础架构。随着工业4.0的深入推进,此类边缘计算设备将在实现生产过程数字化、智能化转型中发挥更关键的作用。未来可进一步探索与5G、AI算法的结合,实现预测性维护与工艺参数自优化,推动行业向智能制造更高阶发展。
