一、Maxwell模型及其在拟合肌腱特性中的应用
Maxwell模型是经典的粘弹性力学模型之一，由弹簧（弹性元件）和阻尼器（粘性元件）串联组成。其在生物力学领域的应用主要聚焦于材料的动态响应（如应力松弛和蠕变），尤其适用于模拟具有显著流变行为的软组织。
（一）Maxwell模型原理与肌腱特性适配性
1.模型基本结构：Maxwell模型由弹簧（刚度系数 k）和阻尼器（阻尼系数 c）串联构成，其微分方程为：ε˙=σ˙/k + σ/c 。弹簧元件表征肌腱的瞬时弹性响应（如快速拉伸时的弹性变形）。阻尼元件描述肌腱的长期粘性流动（如应力松弛过程中的能量耗散）。
2.肌腱生物力学特性适配
应力松弛：肌腱在恒定应变下应力随时间衰减的现象（如手术缝合后的张力损失），Maxwell模型通过阻尼器的黏性流动特性可有效模拟这一过程。
蠕变行为：在恒定应力下应变随时间增加（如长期负荷下的肌腱形变），Maxwell模型可描述其初始弹性变形与后续流动阶段的结合。
高频动态响应：与Kelvin-Voigt模型不同，Maxwell模型在动态加载下表现为更显著的频率依赖性，适用于模拟肌腱在振动或冲击载荷下的行为。
3.模型局限性
无法描述稳态弹性：由于串联结构中阻尼器的长期流动特性，Maxwell模型在稳态下无法维持应力（应力最终趋于零），这与肌腱的实际力学行为（如静态张力维持）存在偏差。
线性假设的限制：传统模型难以描述肌腱的非线性黏弹性（如应变硬化或胶原纤维重排导致的刚度变化）。

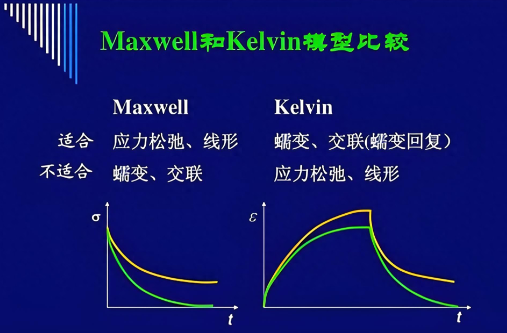

Maxwell模型与Kelvin模型的比较
（二）Maxwell模型在肌腱研究中的具体应用
1.应力松弛模拟
实验验证：通过离体肌腱拉伸试验，对比模型预测与实际应力衰减曲线。例如，牛跟腱在10%应变下的应力松弛数据可通过Maxwell模型拟合，确定k≈150N/mm 和 c≈500Ns/mm。
手术修复评估：模拟缝合后肌腱的应力松弛过程，预测缝合线张力随时间的变化，指导临床选择抗松弛缝合技术（如改良Kessler缝合法）。
2.动态加载响应分析
振动能量耗散：在跑步或跳跃时，肌腱承受高频周期性载荷。广义Maxwell模型（多松弛时间）可分解不同时间尺度的能量耗散，量化肌腱的阻尼效率。
冲击载荷建模：结合有限元分析（FEA），模拟肌腱在瞬时冲击（如踝关节扭伤）下的粘弹性响应，预测微损伤风险。
3.改进模型的开发
广义Maxwell模型：通过并联多个Maxwell单元（每个单元对应不同松弛时间），更精确描述肌腱的多尺度黏弹性。例如，人体髌腱的应力松弛数据需至少3个Maxwell单元拟合（松弛时间谱：τ1≈0.1s,τ2≈10s,τ3≈100s）。
非线性扩展：引入应变依赖的刚度系数 k(ε)k(ε) 或阻尼系数 c(ε˙)c(ε˙)，模拟胶原纤维网络的非线性响应。例如，肌腱在高应变下的刚度提升可通过分段函数 k=k0+αε^2 描述。
maxwell参数化建模和优化设计
(三) 工程与临床实践中的典型案例
1. 肌腱修复支架设计
合成材料优化：基于Maxwell模型的蠕变预测，设计聚己内酯（PCL）支架的降解速率与力学性能匹配方案，防止修复早期因应力松弛导致的支架失效。
生物墨水开发：3D生物打印中，利用模型指导水凝胶的黏弹性调控，使其模拟天然肌腱的应力松弛行为（松弛率控制在30-50%内）。
2.运动医学与康复工程
外骨骼阻抗控制：在康复机器人中，采用Maxwell模型模拟肌腱的动态刚度，实现柔顺助力。例如，哈佛大学Soft Exosuit通过调节串联阻尼器的 c 值，减少步态摆动期的能量消耗。
假肢适应性调节：智能假肢利用模型预测穿戴者的步态相位，动态调整踝关节阻尼（如Össur Proprio Foot在支撑相降低 c 以提升能量回馈效率）。
(四) 挑战与前沿方向
1.动态参数辨识
问题：肌腱的黏弹性参数随生理状态（如温度、疲劳）变化，静态标定模型难以适应动态场景。
解决方案：结合实时肌电信号（sEMG）与力学传感器数据，在线更新模型参数。例如，基于卡尔曼滤波的 k 和 c 动态估计算法。
2.多物理场耦合建模
热-力耦合：研究运动产热对肌腱黏弹性的影响（如温度每升高1°C，阻尼系数 c 下降约5%），建立温度依赖的Maxwell本构方程。
电-力耦合：探索电刺激对肌腱修复的力学调控，通过电场改变胶原排列，进而影响模型参数（实验显示，10V/m电场可使 k 提升15%）。
3.智能材料集成
磁流变流体阻尼器：在外骨骼关节中替代传统阻尼元件，通过磁场实时调节 c 值（响应时间 <20 ms），适应步态快速切换。
形状记忆合金（SMA）弹簧：利用SMA的超弹性与相变特性，实现刚度 k 的自适应调节（应变恢复率 >90%）。

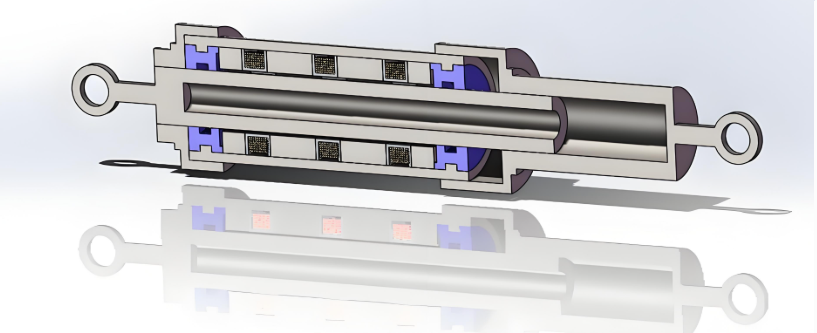

假肢用磁流变电磁阻尼器
（五）总结与展望
Maxwell模型通过串联弹性与黏性元件的组合，为肌腱的应力松弛、蠕变及动态响应分析提供了理论框架，但其线性假设与稳态行为偏差限制了直接应用。未来发展趋势包括：
- 多尺度模型融合：结合分子动力学（胶原纤维尺度）与连续介质力学（组织尺度），构建跨尺度黏弹性本构关系。
- 人工智能驱动优化：利用深度学习预测模型参数，实现个性化肌腱力学建模（如基于MRI图像生成患者特异性 k 和 c）。
- 活体材料开发：合成生物学与材料科学结合，设计具有自修复与自适应特性的“活性肌腱”，其黏弹性可通过基因回路或光控信号动态编程。
通过上述创新，Maxwell模型有望在肌腱修复、运动医学及仿生机器人领域实现更精准的工程化应用，推动生物力学研究从“被动模拟”向“主动调控”跨越。
二、Maxwell模型的优势与不足及发展趋势
Maxwell模型作为经典的黏弹性力学模型，在工程和生物力学领域具有重要价值，但其特性也伴随一定的局限性。
（一）Maxwell模型的优势
- 动态响应分析的适用性
Maxwell模型由弹簧和阻尼器串联构成，能有效描述材料的应力松弛和蠕变行为，尤其适用于动态响应分析。例如，在电机电磁设计中，通过Maxwell模型可模拟高频振动下的磁场分布和能量损耗，优化扁线电机的绕组设计，降低交流损耗（如8层扁线电机效率提升5%）。此外，在油气勘探中，其耦合势算法能高效模拟各向异性地层的电磁响应，提升多分量感应测井的精度。 - 简化建模与参数易获取性
模型结构简单（仅弹簧和阻尼器），参数标定方便。例如，在肌腱生物力学研究中，通过拉伸试验即可拟合刚度系数 k≈150 N/mmk≈150N/mm 和阻尼系数 c≈500 Ns/mmc≈500Ns/mm，用于预测手术缝合后的应力松弛过程。 - 多物理场耦合潜力
Maxwell模型在电磁-热-力多场耦合分析中表现突出。例如，Ansys Maxwell软件通过场路耦合方法，将电路仿真与有限元分析结合，优化永磁电机的控制算法和热管理，提升系统效率。
（二）Maxwell模型的不足
- 稳态弹性行为的缺失
由于阻尼器的长期黏性流动特性，Maxwell模型在稳态下无法维持应力（应力最终趋于零），这与实际材料的静态力学行为（如肌腱的持续张力）存在偏差。 - 非线性特性的局限
传统模型难以描述材料的非线性黏弹性（如应变硬化或胶原纤维重排）。例如，肌腱在高应变下的刚度变化需引入分段函数或分数阶导数扩展模型，而传统Maxwell模型无法直接适配。 - 高频应用的挑战
在高频或快速加载条件下，材料的应变率依赖性显著，传统线性模型精度不足。例如，电机高频振动时，集肤效应和邻近效应导致的交流损耗需结合广义Maxwell模型（多松弛时间）才能准确量化。

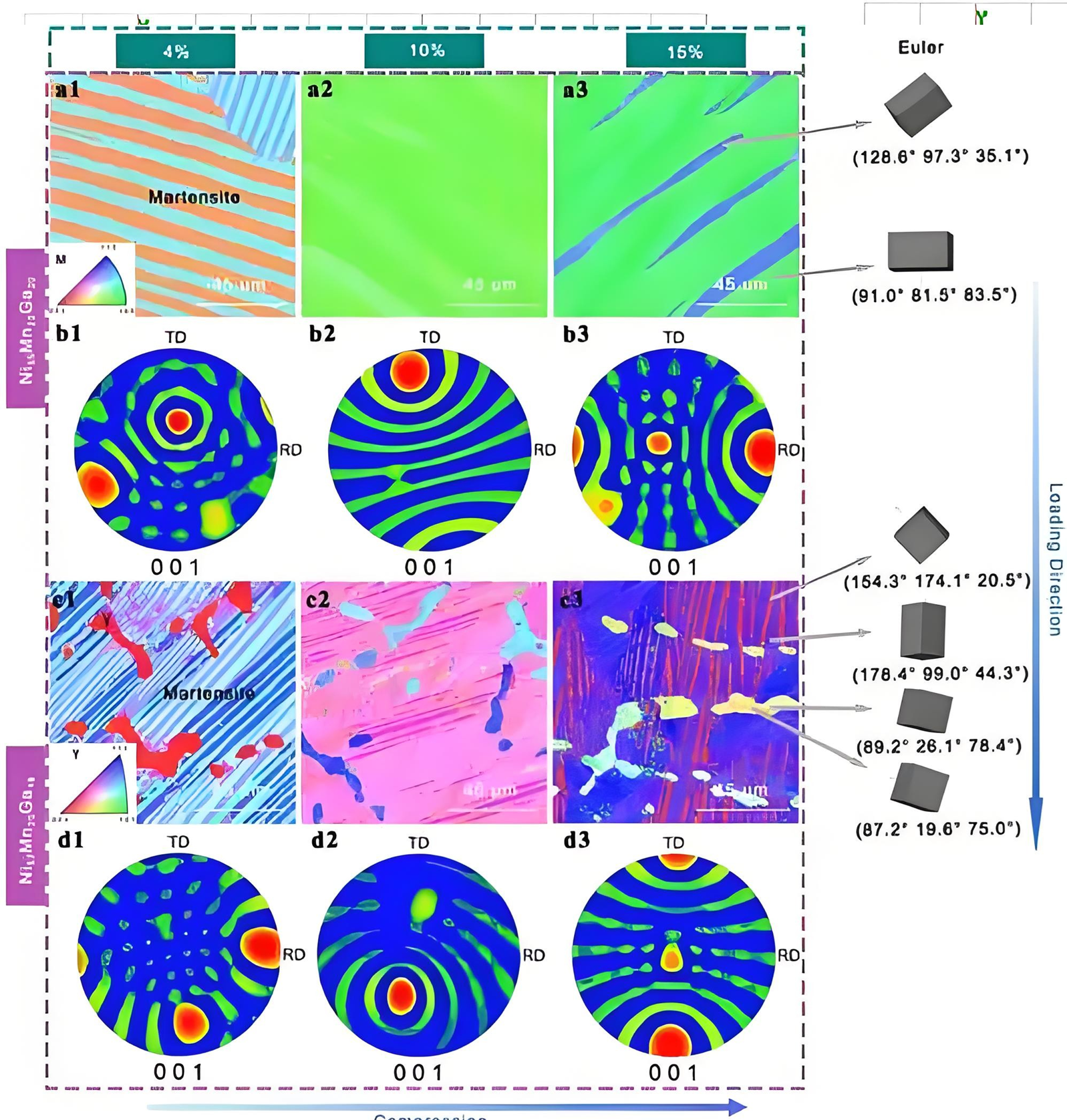

单轴循环压缩Ni–Mn–Ga形状记忆合金
（三）Maxwell模型的发展趋势
- 智能材料与自适应控制
结合磁流变弹性体或形状记忆合金（SMA），实现参数动态调节。例如，磁流变阻尼器可实时调整阻尼系数 cc（响应时间 <20 ms），适配外骨骼的步态切换需求。 - 多尺度与跨学科融合
发展分子动力学与连续介质力学的跨尺度模型。例如，在页岩气勘探中，通过三维有限体积算法耦合地层电阻率和电磁场分布，提升各向异性地层的探测精度。 - 数据驱动与AI优化
利用强化学习（如DDPG算法）优化模型参数。例如，波士顿动力Atlas机器人通过实时调节刚度和阻尼，抑制人机耦合振荡，验证了AI在动态阻抗匹配中的潜力。 - 非线性与分数阶扩展
引入分数阶导数模型（如中南大学研究）描述材料的非整数阶黏弹性行为，提升动态响应分析的精度。例如，改进后的分数阶Maxwell模型可模拟肌腱在高频振动下的共振特性。
（四）总结与展望
Maxwell模型凭借其动态响应分析的独特优势，在生物力学、电磁仿真和能源领域持续发挥作用，但其发展需突破线性假设与稳态行为的限制。未来趋势将聚焦于智能材料集成、多物理场耦合及AI驱动的参数优化，目标是将能量耗散预测精度提升至90%以上，并为仿生机器人、新能源电机和地质勘探提供更高效的技术支持。
