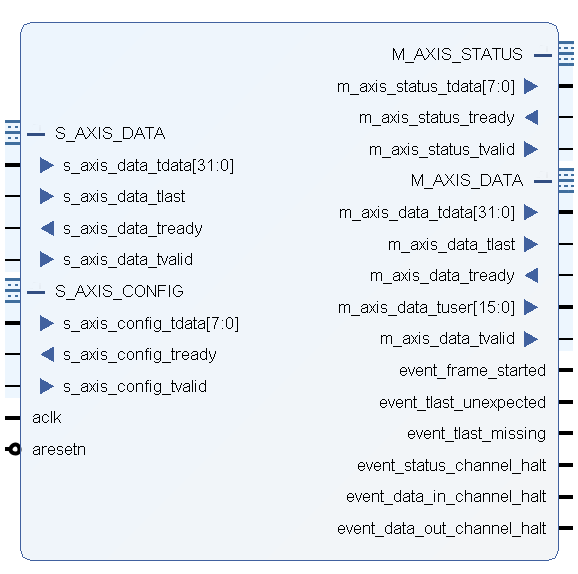

端口详解
输入端
data端口组：
- tdata： 设置16位数据这里会是32位，因为考虑虚部
- tlast：当输入序列最后一位进入时， 要求tlast拉高，这对于连续的信号处理有必要， 如果只处理一次可以不管
- tready：代表IP核允许接收第二次数据
- tvalid： 数据数据有效信号， 代表当前数据有效
config端口组：
- tdata：1–》正变换；0–》反变换；
- tready、tvalid 只有在勾选“Run time Configurable Transform Length”时需要设置， 因为此时配置信息（tdata）允许在工作周期中更改
输出端
status端口组：
- m_axis_status_tready 非必选，外部系统准备好接收状态信号的时候输入高电平。仅用于非实时状态。
- m_axis_status_tvalid 状态信息有效信号
- m_axis_status_tdata 携带BLK_EXP以及OVFLO信息，两个信息不能同时通过该输出口显示。当缩放模式选择scaled时m_axis_status_tdata代表OVFLO，代表数据是否溢出。
当缩放模式选择块浮点时，携带BLK_EXP信息。BLK_EXP代表缩放位数，会自动选择在不溢出的情况下缩放的最大值。比如BLK_EXP的值为00101（二的五次方），意思就是输出的结果为实际结果的32分之一。
data端口组：
- m_axis_data_tdata 输出数据的实部虚部。
- m_axis_data_tlast 输出数据的最后一位到来拉高。
- m_axis_data_tready 非必选，外部系统准备好接收数据信号的时候输入高电平。仅用于非实时状态。
----未完待续—
https://www.bilibili.com/video/BV18h4y1k7PZ/?spm_id_from=333.1387.homepage.video_card.click&vd_source=f12f53fed02a66a1da6584b2c947cacf

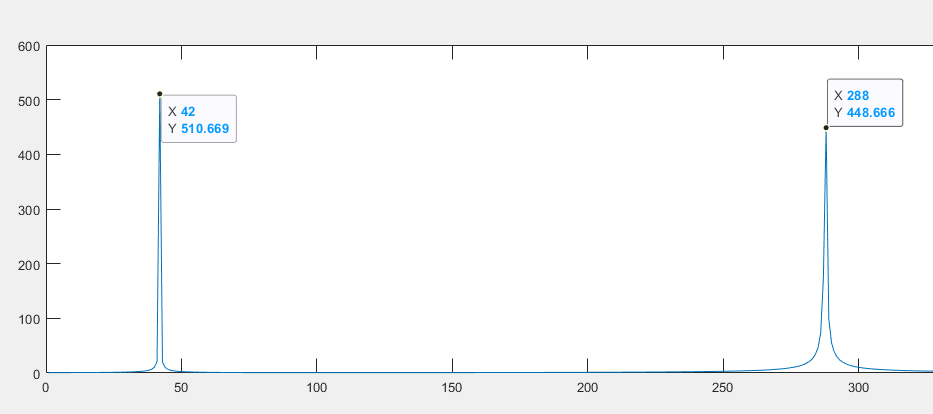

matlab实验
clc;
clear all;
close all;
%fs=10e6;
fs=50e6 %对应vivado系统时钟50MHZ？
N = 2048;
f1=4e6;
f2=3e6;
n=0:N-1;
t=n/fs;
f=fs*n/N;
s1=sin(2*pi*f1*t);
s2=sin(2*pi*f2*t);
mixsls2=s1.*s2;
mixsls2=mixsls2+0i;
subplot (2,1,1)
plot (mixsls2)
fftsls2=fft (mixsls2);
fftabs=abs (fftsls2);%
subplot(2,1,2)
plot (fftabs)
%xlim([0, 10e6]);
vivado实验结果
代码
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/07/22 10:33:56
// Design Name:
// Module Name: test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module test(
input clk ,
// input rst ,
output [ 31: 0] fft_out
);
//---------------------------------------------------------------------------------------
// 内部端口定义
//---------------------------------------------------------------------------------------
wire [ 7: 0] sin1 ;
wire [ 7: 0] sin2 ;
wire signed [ 15: 0] sin_mux ;
//---------------------------------------------------------------------------------------
// fft端口定义
wire s_axis_config_tready, s_axis_data_tready,m_axis_data_tvalid,m_axis_data_tlast;
wire [ 7: 0] m_axis_status_tdata ;
wire signed [ 31: 0] m_axis_data_tdata ;// fft输出
wire m_axis_status_tvalid ;
wire m_axis_status_tready ;
wire sin_m_axis_data_tvalid ;
wire [ 23: 0] m_axis_data_tuser ;
wire event_frame_started ;
wire event_tlast_unexpected ;
wire event_tlast_missing ;
wire event_status_channel_halt ;
wire event_data_in_channel_halt ;
wire event_data_out_channel_halt ;
wire [ 31: 0] fft_input ;
assign fft_input = {16'b0,sin_mux};
assign sin1_m_axis_data_tvalid = 1'b1;// 直接赋值为1，表示数据有效;
assign m_axis_status_tready = 1'b1;
assign sin_m_axis_data_tvalid = 1'b1;
//---------------------------------------------------------------------------------------
wire signed [ 15: 0] a,b ;// fft输出的实部和虚部分量
wire signed [ 31: 0] Pa, Pb;//分量平方
wire [ 10: 0] index ;
assign {a, b} = m_axis_data_tdata;
assign fft_out = Pa+Pb;
assign index = m_axis_data_tuser[10:0];// fft输出的index
//---------------------------------------------------------------------------------------
// IP核调用
//---------------------------------------------------------------------------------------
xfft_0 fft1 (
.aclk (clk ),// input wire aclk
.s_axis_config_tdata (8'b1 ),// input wire [7 : 0] s_axis_config_tdata
.s_axis_config_tvalid (1 ),// input wire s_axis_config_tvalid
.s_axis_config_tready (s_axis_config_tready ),// output wire s_axis_config_tready
.s_axis_data_tdata (fft_input ),// input wire [31 : 0] s_axis_data_tdata
.s_axis_data_tvalid (sin_m_axis_data_tvalid ),// input wire s_axis_data_tvalid
.s_axis_data_tready (s_axis_data_tready ),// output wire s_axis_data_tready
.s_axis_data_tlast (1 ),// input wire s_axis_data_tlast
.m_axis_data_tdata (m_axis_data_tdata ),// output wire [31 : 0] m_axis_data_tdata
.m_axis_data_tuser (m_axis_data_tuser ),// output wire [23 : 0] m_axis_data_tuser
.m_axis_data_tvalid (m_axis_data_tvalid ),// output wire m_axis_data_tvalid
.m_axis_data_tready (1 ),// input wire m_axis_data_tready
.m_axis_data_tlast (m_axis_data_tlast ),// output wire m_axis_data_tlast
.m_axis_status_tdata (m_axis_status_tdata ),// output wire [7 : 0] m_axis_status_tdata
.m_axis_status_tvalid (m_axis_status_tvalid ),// output wire m_axis_status_tvalid
.m_axis_status_tready (m_axis_status_tready ),// input wire m_axis_status_tready
.event_frame_started (event_frame_started ),// output wire event_frame_started
.event_tlast_unexpected (event_tlast_unexpected ),// output wire event_tlast_unexpected
.event_tlast_missing (event_tlast_missing ),// output wire event_tlast_missing
.event_status_channel_halt (event_status_channel_halt ),// output wire event_status_channel_halt
.event_data_in_channel_halt (event_data_in_channel_halt),// output wire event_data_in_channel_halt
.event_data_out_channel_halt (event_data_out_channel_halt) // output wire event_data_out_channel_halt
);
//---------------------------------------------------------------------------------------
// 计算平方
mult_gen_1 PA (
.CLK(clk), // input wire CLK
.A(a), // input wire [15 : 0] A
.B(a), // input wire [15 : 0] B
.P(Pa) // output wire [31 : 0] P
);
mult_gen_1 PB (
.CLK(clk), // input wire CLK
.A(b), // input wire [15 : 0] A
.B(b), // input wire [15 : 0] B
.P(Pb) // output wire [31 : 0] P
);
//---------------------------------------------------------------------------------------
DDS u_DDS(
.clk (clk ),
.sin1 (sin1 ),
.sin2 (sin2 ),
.sin_mux (sin_mux )
);
endmodule
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2025/07/22 10:33:56
// Design Name:
// Module Name: test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module DDS(
input clk ,
output [ 7: 0] sin1 ,
output [ 7: 0] sin2 ,
output signed [ 15: 0] sin_mux
);
wire sin_m_axis_data_tvalid;
//---------------------------------------------------------------------------------------
// IP核调用
//---------------------------------------------------------------------------------------
mult_gen_0 mult1 (
.CLK (clk ),// input wire CLK
.A (sin1 ),// input wire [7 : 0] A
.B (sin2 ),// input wire [7 : 0] B
.P (sin_mux ) // output wire [15 : 0] P
);
dds_compiler_0 dds1 (
.aclk (clk ),// input wire aclk
.m_axis_data_tvalid (sin_m_axis_data_tvalid ),// output wire m_axis_data_tvalid
.m_axis_data_tdata (sin1 ) // output wire [7 : 0] m_axis_data_tdata
);
dds_compiler_1 dds2 (
.aclk (clk ),// input wire aclk
.m_axis_data_tvalid (sin_m_axis_data_tvalid ),// output wire m_axis_data_tvalid
.m_axis_data_tdata (sin2 ) // output wire [7 : 0] m_axis_data_tdata
);
endmodule

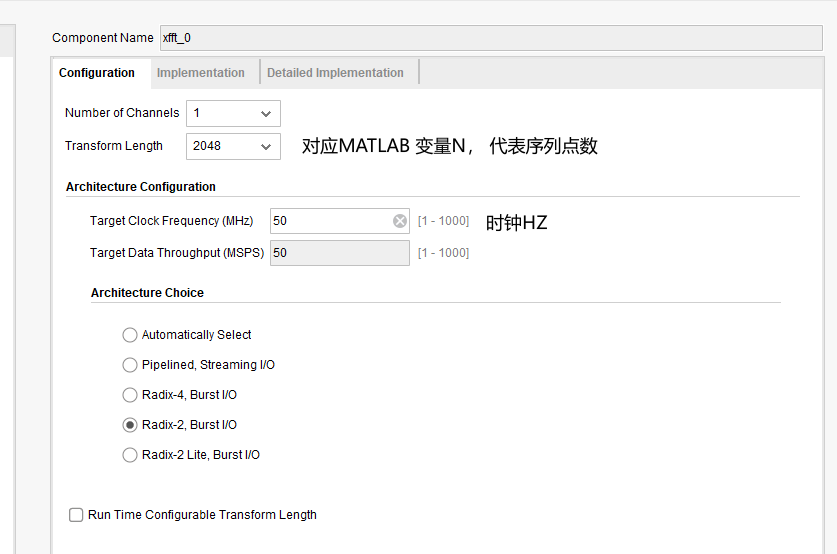

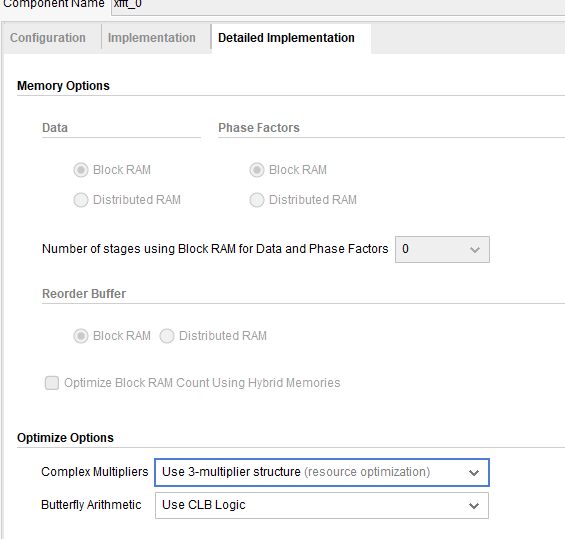

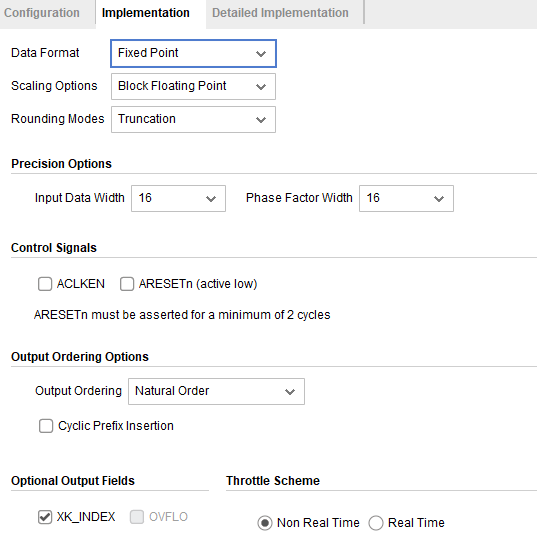

ip核配置

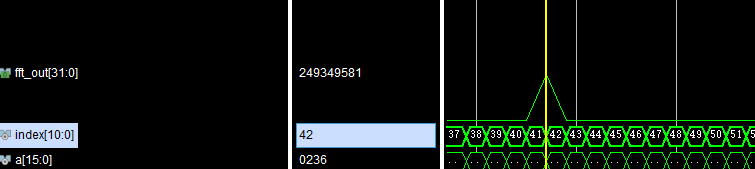

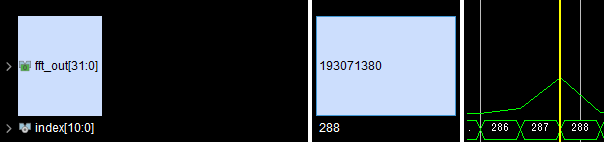

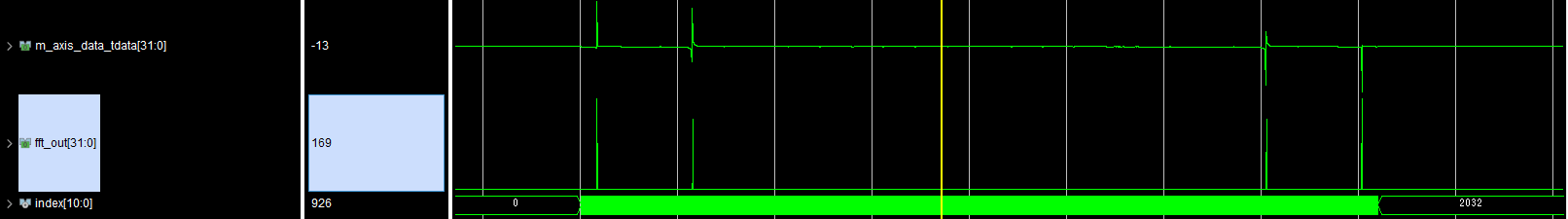

仿真结果
与matlab一致
难点
- IP核端口参数以及接线设置，matlab参数与vivado参数对应（fs >>>时钟频率？，N>>>IP核N设置 ）
- vivado数据位宽设置， 我是跟着教程（B站老乔FPGA）写的代码， 自己写能知道吗。。
