1 案例说明

设置网关采集欧姆龙PLC数据
把采集的数据保存到MySQL数据库。

2 VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

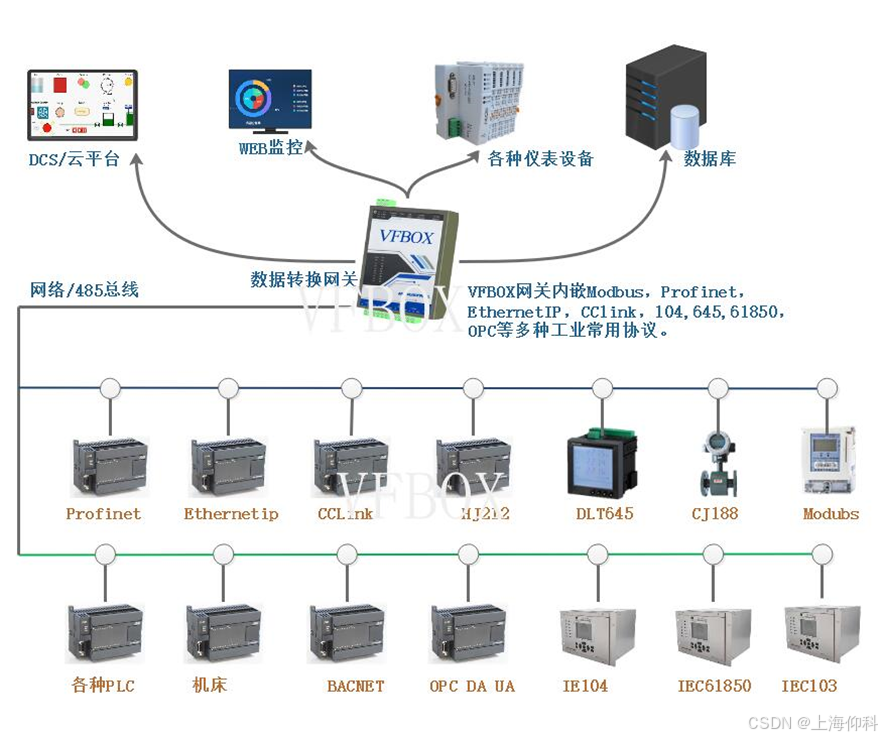

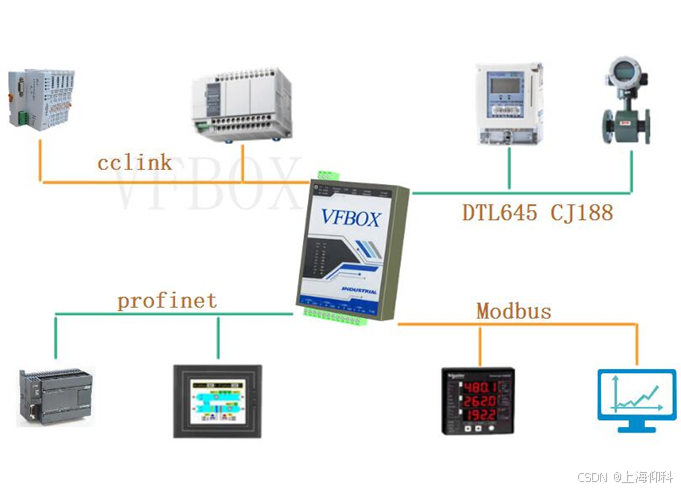

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
在这里插入图片描述

3 准备工作

仰科网关。支持采集欧姆龙PLC数据，保存到MySQL数据库。
电脑。IP设置成192.168.1.198，和网关在同一个网段。
网线、12V电源。

4 网关采集欧姆龙PLC数据

打开vfbox studio软件，点击新建工程，点击“新建设备”。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.
网关可采集多种欧姆龙PLC型号的数据，FINS（网口，串口）系列，NJ/NX（网口）系列等。

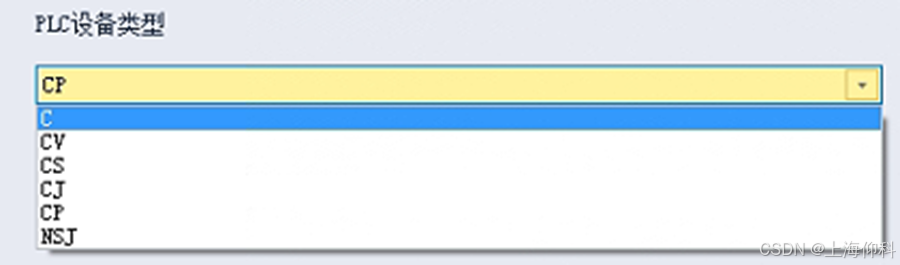

FINS（网口，串口）支持以下几种类型：

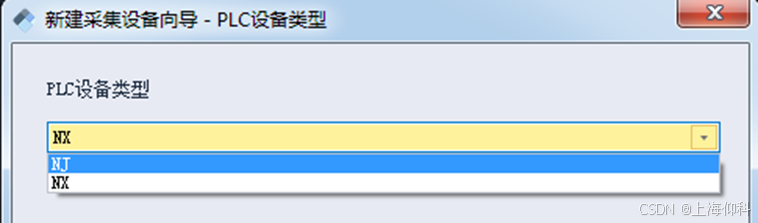

NJ/NX（网口）支持以下几种类型

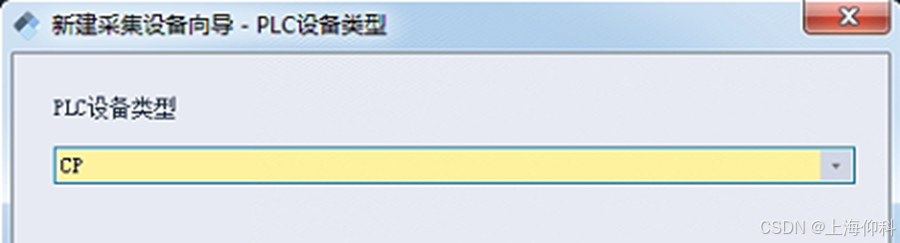

以下以连接FINS CP型号为例说明。网关用网线连接到PLC。

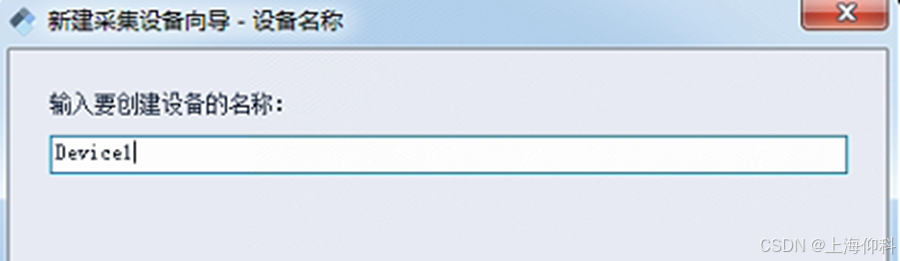

输入设备名称

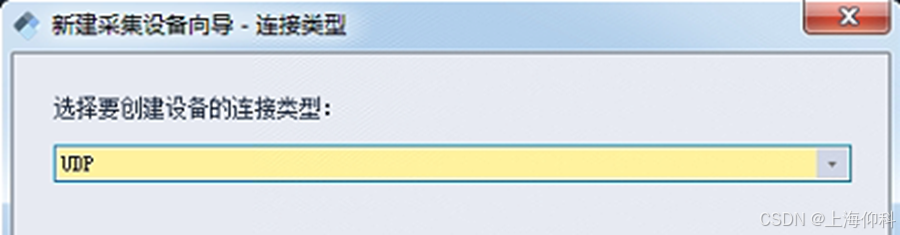

选择连接类型

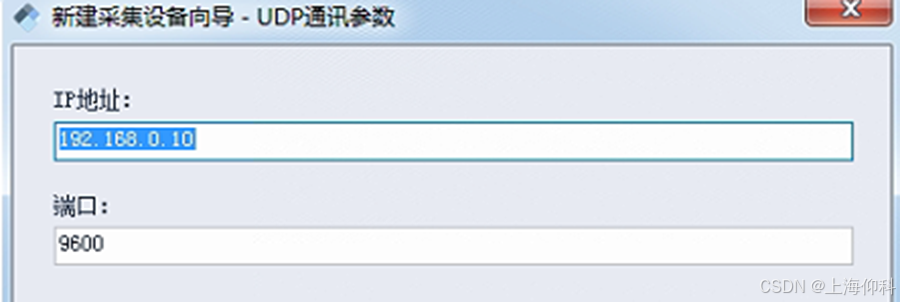

输入PLC的IP地址和端口

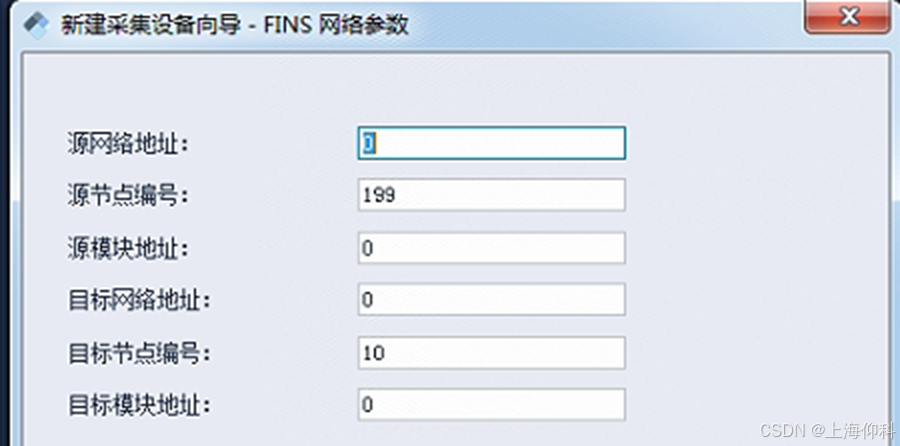

输入FINS网络参数

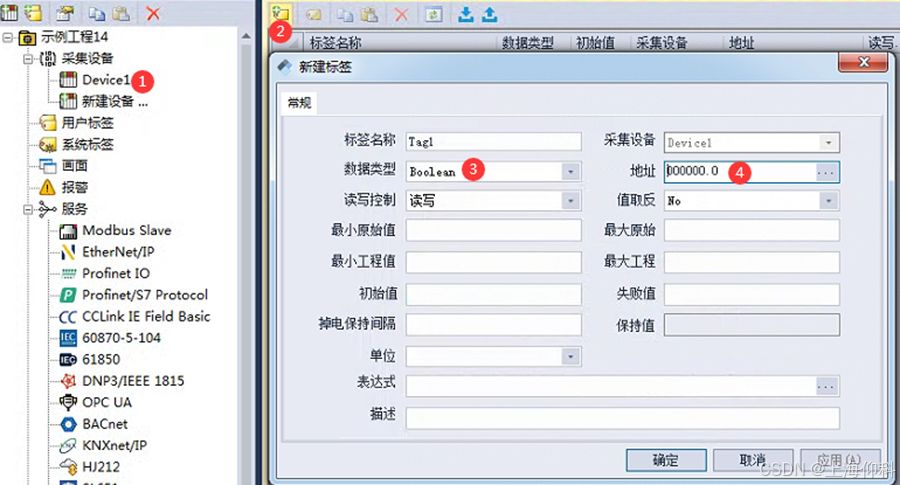

新建一个标签，采集一个数据。
配置完成后点击菜单“下载”，把工程下载到网关里。

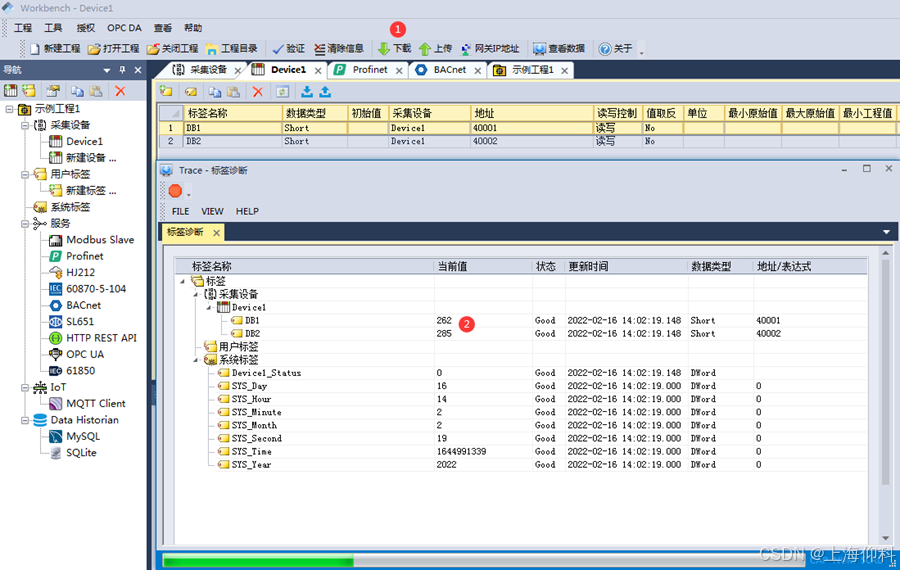

点击菜单“查看数据”，查看网关采集到的数据。

5 网关写数据到mysql数据库

在电脑上安装mysql数据库。完成安装后，关闭电脑上的防火墙和杀毒软件。
登录数据库后，选择Schemas，右键选择Create Schemas，输入名称

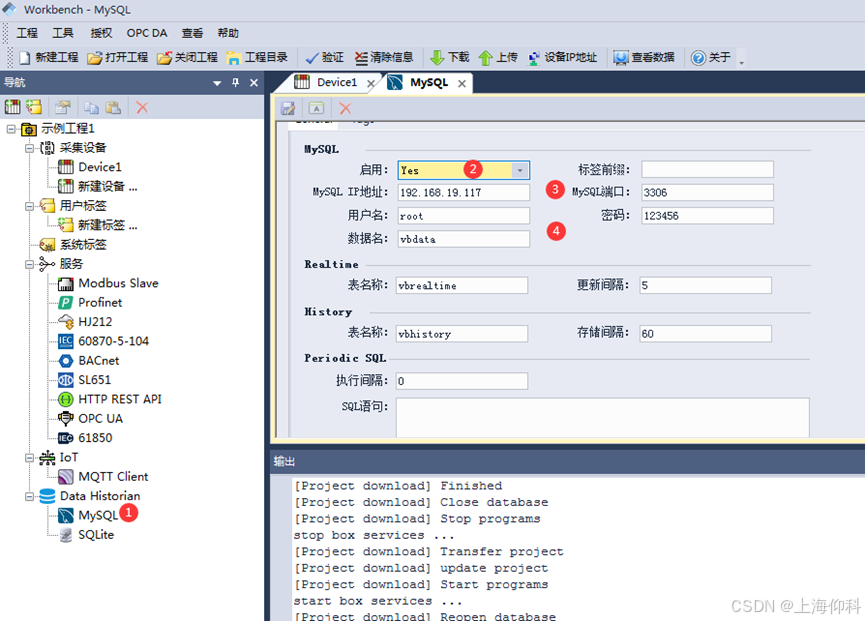

打开VS网关配置软件，在导航栏选择MySQL，启用设置成Yes，输入MySQL的IP地址、端口、用户名、密码以及表名。表名不能为空。

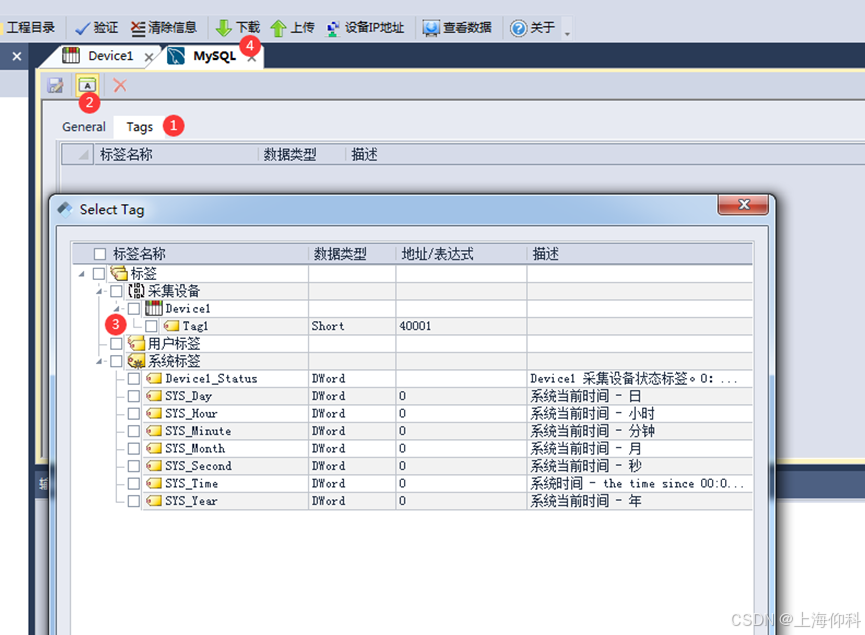

到Tags中，添加要写入数据库的标签，然后下载到网关

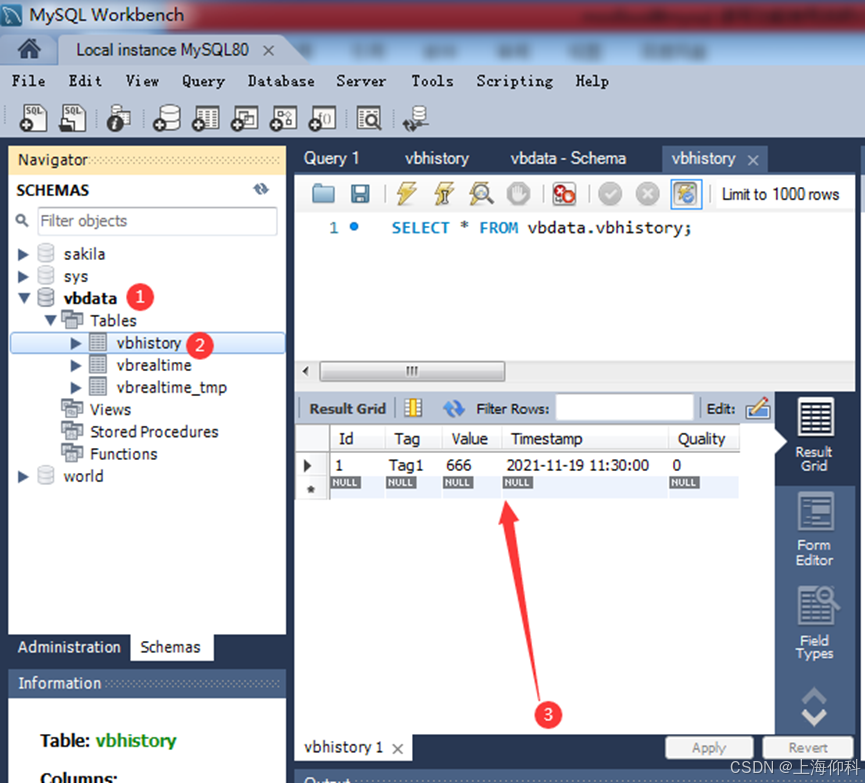

下载完后打开MySQL，右键vbdata，选择Refresh All，然后再右键vbhistory，选择Select Rows，就可以看到数据

6 安装mysql数据库

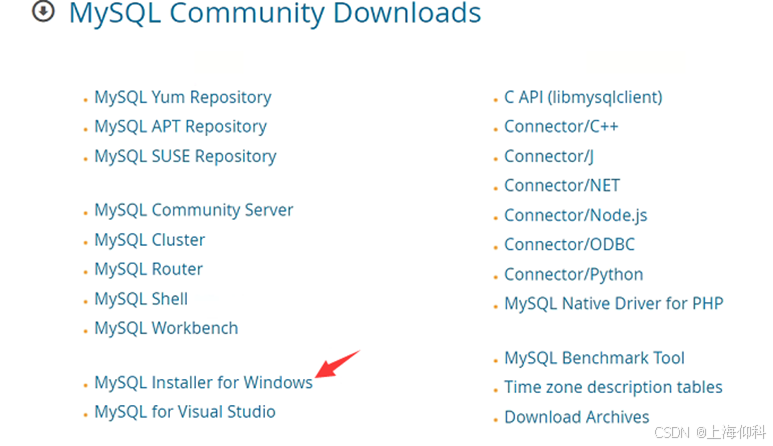

在服务器或者电脑上安装mysql数据库。到MySQL官网下载安装文件，以下载MySQL Community (GPL) Downloads为例说明。下载下图中箭头所指的版本。https://dev.mysql.com/downloads/

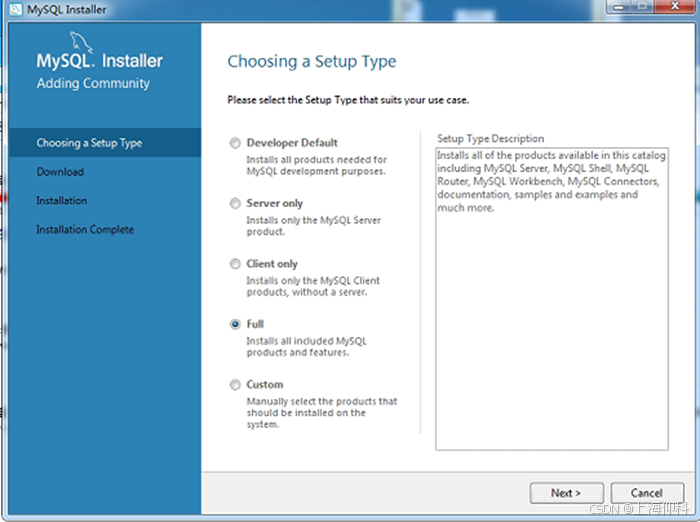

安装时使用完整安装。

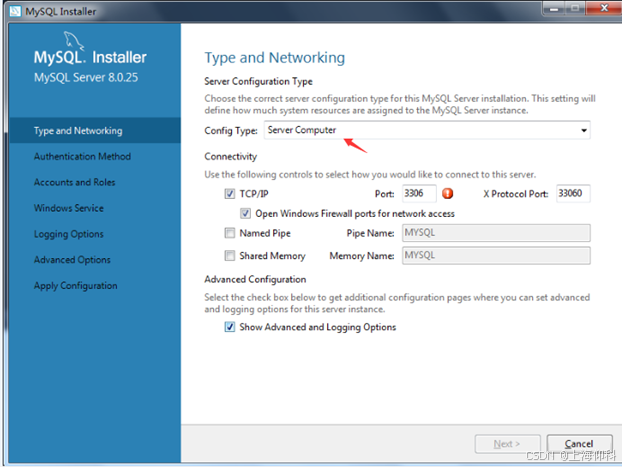

Config Type如下：

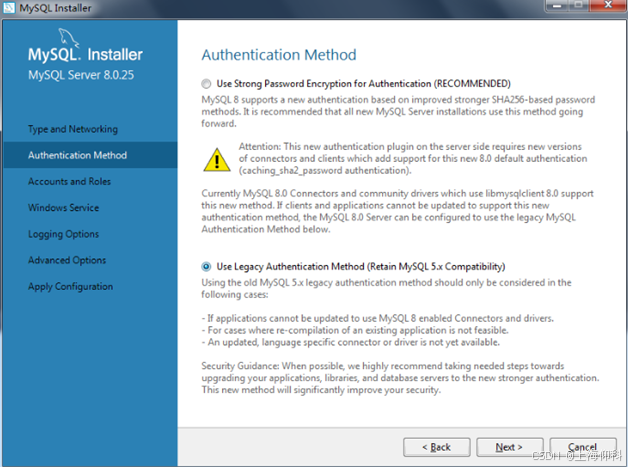

密码验证选择和5.x的兼容。

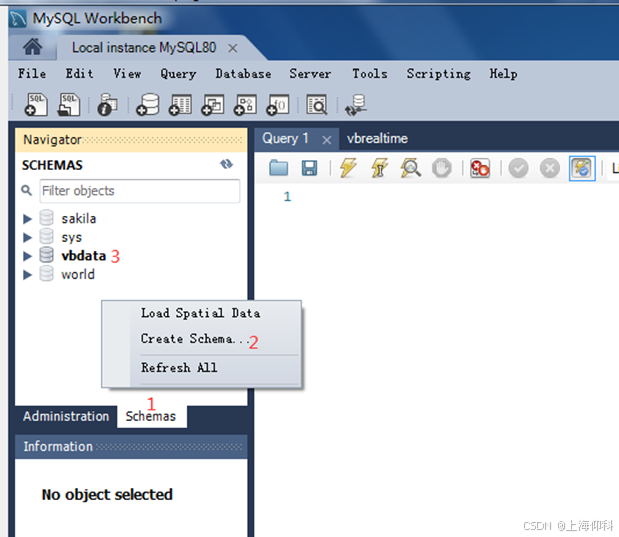

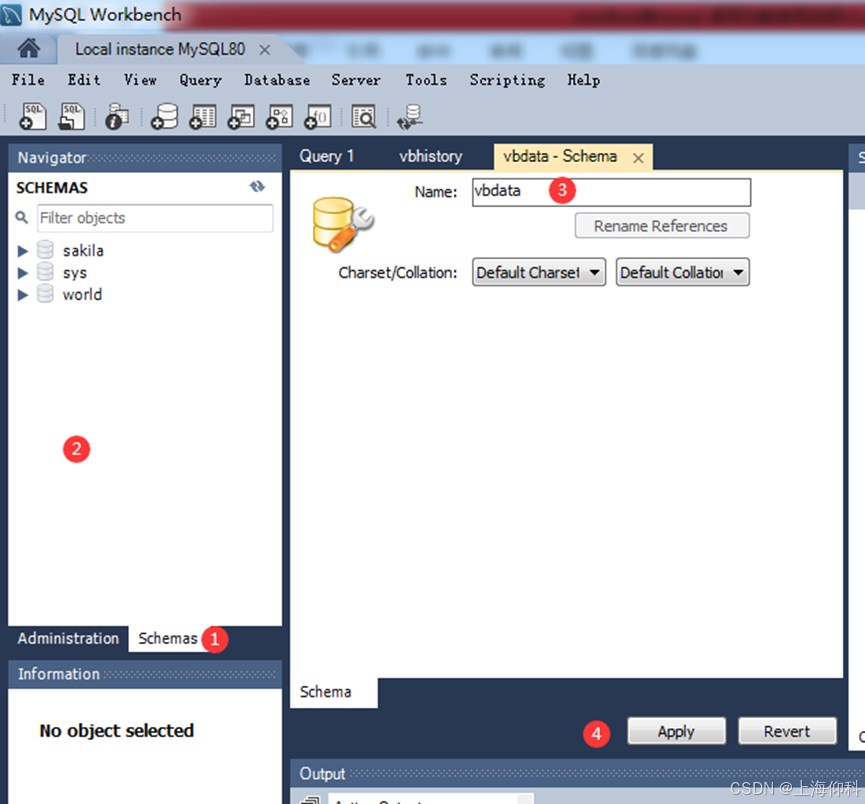

运行MYSQL Workbench软件。点击Schemsa（1），在左边的空白处点击右键，然后点击“Create Schema”（2），建立一个数据表，名称为：vbdata（3）。

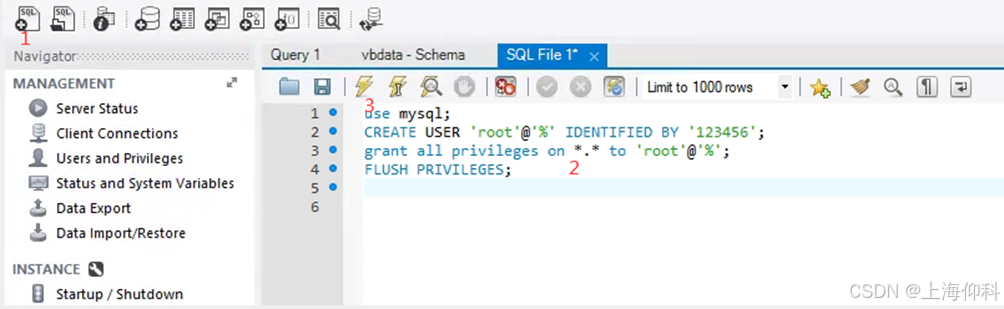

如果是V5.X以上的版本，安装完成后执行以下信息。root 123456改成数据库的用户名和密码。
use mysql;
CREATE USER ‘root’@‘%’ IDENTIFIED BY ‘123456’;
grant all privileges on . to ‘root’@‘%’;
FLUSH PRIVILEGES;
选中vbdata数据库，按如下顺序执行：
关闭电脑上的防火墙和杀毒软件。
