M-LAG(Multichassis Link Aggregation Group)即跨设备链路聚合组，是一种实现跨设备链路聚合的机制，将一台设备与另外两台设备进行跨设备链路聚合，从而把链路可靠性从单板级提高到了设备级，组成双清系统。
常见的双核心网络架构有三种：
1. 传统STP/RSTP/MSTP架构
2. 堆叠（Stacking）架构
3. M-LAG（跨设备链路聚合）架构
三种双核心架构对比总表
| 对比维度 | 传统STP/RSTP/MSTP | 堆叠（Stacking） | M-LAG（跨设备链路聚合） |
|---|---|---|---|
| 核心原理 | 阻塞冗余链路防环路 | 多设备虚拟为单台逻辑交换机 | 独立设备通过Peer-Link实现逻辑链路聚合 |
| 使用场景 | ◼️ 中小型传统网络 ◼️ 预算有限项目 ◼️ 低实时性业务 |
◼️ 接入层/中小核心 ◼️ 追求极简管理 ◼️ 同型号设备部署 |
◼️ 数据中心/企业核心 ◼️ 高可用+高性能需求 ◼️ 零中断升级场景 |
| 设备要求 | ◼️ 支持STP协议的交换机 ◼️ 无特殊硬件 |
◼️ 同品牌+同型号 ◼️ 专用堆叠模块/线缆 ◼️ 堆叠授权许可 |
◼️ 同厂商支持M-LAG功能 ◼️ 高速Peer-Link（多链路聚合） ◼️ 独立Keepalive链路（带外管理） |
| ****优点优点 | ✅ 成本极低 ✅ 通用性强（全网兼容） ✅ 配置简单（基础防环） |
✅ 单一IP管理 ✅ 毫秒级切换（≤50ms） ✅ 跨设备链路聚合（带宽叠加） |
✅ 真双活负载均衡（100%带宽利用） ✅ 独立升级（零丢包） ✅ 故障域隔离（单设备故障局部影响） |
| 缺点 | ❌ 链路利用率≤50%（备份链路闲置） ❌ 收敛慢（1-50秒） ❌ 需手动优化防次优路径 |
❌ 强耦合风险：堆叠分裂导致全网瘫痪 ❌ 升级需整组重启 ❌ 扩展受限（固定成员数） |
❌ 配置复杂（Peer-Link/Keepalive/DAD） ❌ Peer-Link故障易引发双主 ❌ 硬件成本高（需高速互联端口） |
| 典型技术代表 | IEEE 802.1D (STP) 802.1w (RSTP) 802.1s (MSTP) |
Cisco VSS Huawei CSS/iStack H3C IRF |
Cisco vPC Huawei M-LAG H3C DRNI Arista MLAG |
关键维度深度解析
1. 链路利用率与收敛时间
| 架构 | 链路利用率 | 收敛时间 | 原因 |
|---|---|---|---|
| STP | ≤50%（半双工） | 1-50秒 | 阻塞冗余链路，依赖协议计算 |
| 堆叠 | 100%（全双工） | ≤50毫秒 | 硬件级主备切换 |
| M-LAG | 100%（全双工） | ≤50毫秒 | 链路聚合组无缝切换 |
2. 运维复杂度对比
| 操作 | STP | 堆叠 | M-LAG |
|---|---|---|---|
| 日常配置 | 中（防环优化） | 极简（单IP管理） | 高（Peer-Link配置） |
| 设备升级 | 单台无影响 | 整组重启 | 单台零中断 |
| 故障排查 | 易（STP日志） | 难（堆叠分裂） | 中（DAD检测） |
3. 风险对比
| 风险类型 | STP | 堆叠 | M-LAG |
|---|---|---|---|
| 单点故障 | 影响局部 | 全网瘫痪（主控故障） | 影响单设备下行流量 |
| 分裂风险 | 无 | 堆叠分裂引发广播风暴 | Peer-Link故障触发双主检测 |
| 升级影响 | 无 | 业务中断 | 业务无感知 |
总结建议
选STP：预算有限 + 非实时业务（如学校机房、小型办公室）。
选堆叠：统一管理优先 + 设备同源（如企业分支机构接入层）。
选M-LAG：金融/数据中心核心，追求零中断升级与最大化带宽利用。
本次实验的为M-LAG架构方式：

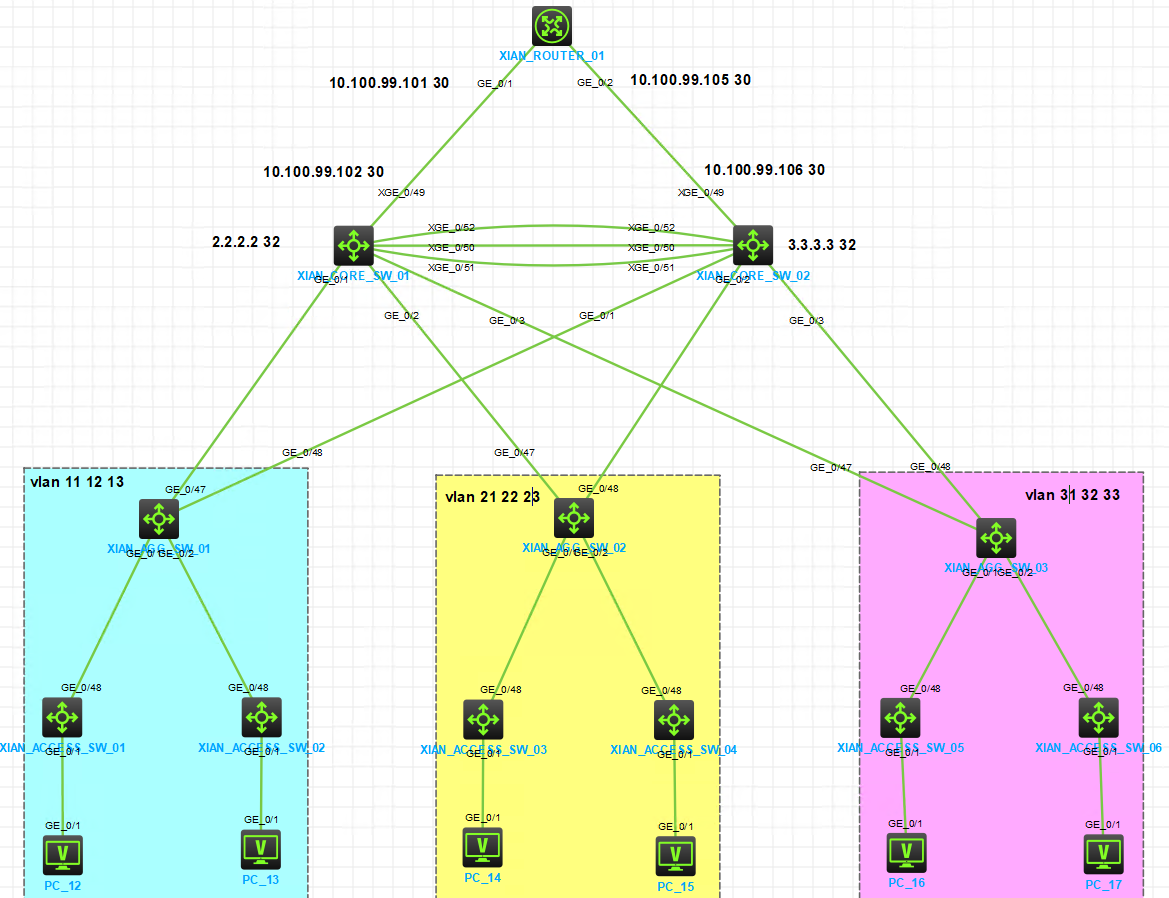

拓扑图如下，是一个基本的三层架构网络：核心层、汇聚层、接入层
①核心层通过两台核心交换机配置M-LAG实现负载均衡和冗余，达到毫秒级的切换。
②核心交换机为网关设备并提供DHCP服务
③核心交换机和汇聚交换机通过创建汇聚端口互联
(一)配置核心交换机
1、配置核心交换机1：XIAN_CORE_SW_01
①添加VLAN、配置m-lag
<H3C>sys
[H3C]sys XIAN_CORE_SW_01
[XIAN_CORE_SW_01] dhcp enable
[XIAN_CORE_SW_01] vlan 11 to 13
[XIAN_CORE_SW_01] vlan 21 to 23
[XIAN_CORE_SW_01] vlan 31 to 33
关闭m-lag一致性检查（模拟器bug）
[XIAN_CORE_SW_01] m-lag consistency-check disable
[XIAN_CORE_SW_01] m-lag consistency-check mode loose
配置m-lag（修改系统MAC、编号、优先级）
[XIAN_CORE_SW_01] m-lag system-mac 1-1-1
[XIAN_CORE_SW_01] y
[XIAN_CORE_SW_01] m-lag system-number 1
[XIAN_CORE_SW_01] y
[XIAN_CORE_SW_01] m-lag system-priority 4096
[XIAN_CORE_SW_01] y
配置keepalive接口，本端地址为1.1.1.1/，对端地址为1.1.1.2
[XIAN_CORE_SW_01] m-lag keepalive ip destination 1.1.1.2 source 1.1.1.1
[XIAN_CORE_SW_01] interface Ten-GigabitEthernet1/0/50
[XIAN_CORE_SW_01] port link-mode route
[XIAN_CORE_SW_01] y
[XIAN_CORE_SW_01] ip add 1.1.1.1 24
在MAD中排除Keepalive接口
[XIAN_CORE_SW_01] m-lag mad exclude interface Ten-GigabitEthernet1/0/50
[XIAN_CORE_SW_01] quit
