一、集群和分布式简介

1.1 系统性能扩展方式

Scale UP：向上扩展，通过增强单台设备的性能（如提升 CPU、内存、硬盘等）来提高系统性能。
Scale Out：向外扩展，通过增加设备数量，并解决设备间的调度分配问题，形成集群（Cluster）来提升系统性能。

1.2 集群（Cluster）

集群（Cluster）是为解决某个特定问题，将多台计算机组合起来形成的单个系统。常见的三种类型如下：

LB（Load Balancing，负载均衡）：由多个主机组成，每个主机仅承担一部分访问请求，实现请求的均衡分配。
HA（High Availability，高可用）：解决单点故障（SPOF，Single Point Of Failure）问题，确保服务持续可用。
- MTBF（Mean Time Between Failure）：平均无故障时间，即系统正常运行的时间。
- MTTR（Mean Time To Restoration/Repair）：平均恢复前时间，即系统发生故障后恢复正常的时间。
- 可用性公式：A = MTBF /（MTBF + MTTR），取值范围为 (0,1)，常见指标为 99%、99.5%、99.9%、99.99%、99.999%。
- SLA（Service Level Agreement，服务等级协议）：服务提供商与用户间定义的协定，规定服务性能和可用性标准（如 “三个 9”“四个 9”），未达标可能有惩罚措施，运维的核心目标是达成 SLA。
- 停机时间分为计划内停机和计划外停机，运维重点关注计划外停机。
HPC（High-performance Computing，高性能计算）：属于国家战略资源，不在常规课程范围内。

1.3 分布式

分布式系统通过将任务拆分到多台设备上协同完成，常见应用场景包括：

分布式存储：Ceph、GlusterFs、FastDFS、MogileFs 等。
分布式计算：Hadoop、Spark 等。
分布式常见应用：
- 分布式应用：服务按功能拆分，采用微服务架构。
- 分布式静态资源：静态资源（如图片、视频）存储在不同的集群上。
- 分布式数据和存储：使用 key-value 缓存系统（如 Redis 集群）。
- 分布式计算：针对特殊业务（如大数据处理）使用分布式计算框架（如 Hadoop 集群）。

1.4 集群和分布式的区别

集群：同一业务系统部署在多台服务器上，每台服务器功能、数据、代码完全一致，通过 “提高单位时间内执行的任务数” 提升效率。
分布式：一个业务拆分为多个子业务（或本身是不同业务），部署在多台服务器上，每台服务器功能、数据、代码有差异，组合起来才是完整业务。通过 “缩短单个任务的执行时间” 提升效率。

举例：

大型网站的负载均衡集群：前端部署负载均衡服务器，后端多台服务器运行同一业务，某台服务器故障时其他服务器可顶替。
分布式系统：若一个业务拆分为用户服务、订单服务、支付服务，分别部署在不同服务器上，某台服务器故障会导致对应子业务失效。

二、LVS（Linux Virtual Server）运行原理

2.1 LVS 简介

LVS（Linux Virtual Server）是内核集成的负载调度器，由章文嵩博士开发。阿里的四层 SLB（Server Load Balance）基于 LVS+keepalived 实现。

核心术语：
- VS（Virtual Server）：负载调度器，负责请求调度。
- RS（Real Server）：真实服务器，负责实际提供服务。

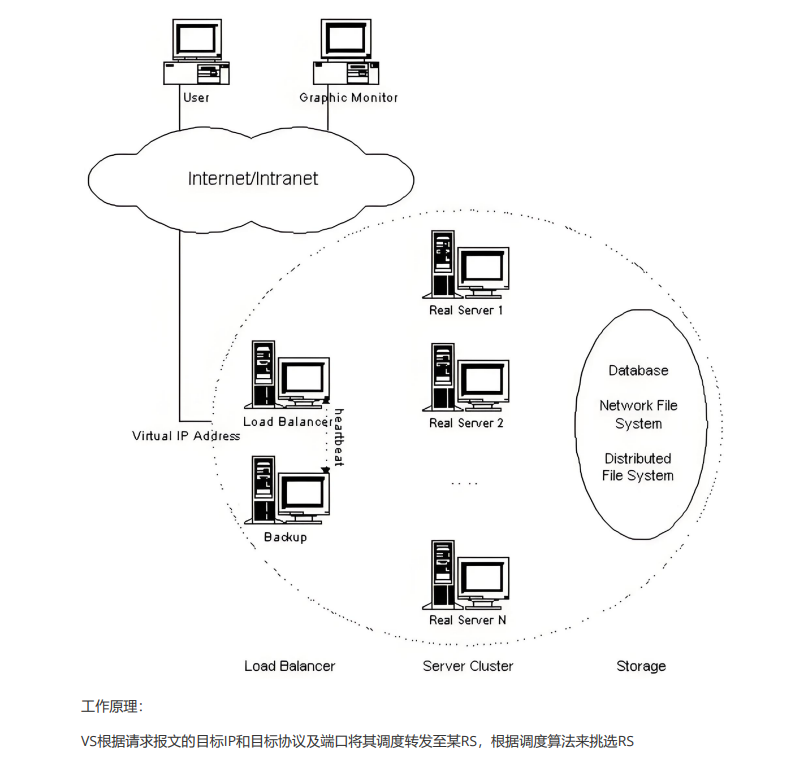

2.2 LVS 集群体系结构

LVS 集群由 VS（调度器）和多个 RS（真实服务器）组成，VS 接收客户端请求并调度至合适的 RS，RS 处理请求后响应客户端（具体流程因工作模式而异）。

2.3 LVS 核心概念

CIP（Client IP）：客户端 IP 地址。
VIP（Virtual Server IP）：VS 对外提供服务的 IP 地址（外网 IP）。
DIP（Director IP）：VS 内网的 IP 地址（与 RS 通信的 IP）。
RIP（Real Server IP）：RS 的 IP 地址。

访问流程：CIP <--> VIP == DIP <--> RIP

2.4 LVS 集群的类型

LVS 有四种核心工作模式，分别通过不同的报文处理方式实现负载均衡：

2.4.1 NAT 模式（lvs-nat）

本质：多目标 IP 的 DNAT（目标地址转换），通过修改请求报文的目标 IP 和端口为某台 RS 的 RIP 和端口实现转发。
特点：
- RIP 和 DIP 需在同一 IP 网络（建议使用私网地址），且 RS 的网关必须指向 DIP。
- 请求报文和响应报文均需经过 Director，Director 易成为系统瓶颈。
- 支持端口映射（可修改请求报文的目标端口）。
- VS 必须是 Linux 系统，RS 可是任意 OS。

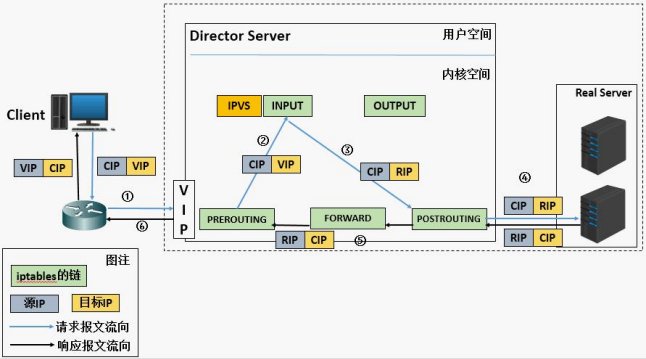

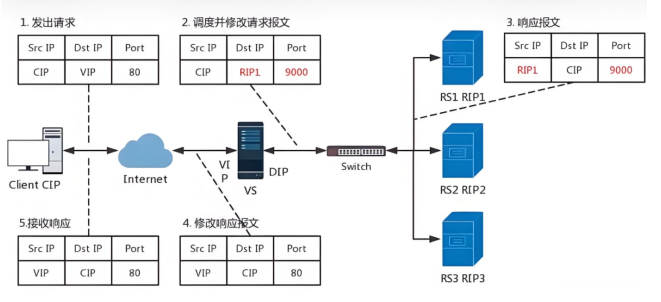

2.4.2 NAT 模式数据逻辑

客户端发送请求，数据包包含源 IP（CIP）、目标 IP（VIP）、目标端口（如 9000）。
VS 接收请求后，执行 DNAT：将目标 IP（VIP）改为 RS 的 RIP，目标端口改为 RS 的端口（如 80）。
RS 处理请求后，响应数据包包含源 IP（RIP）、目标 IP（CIP）、目标端口（9000）。
VS 接收响应后，修改源 IP（RIP→VIP）、源端口（80→9000），再回传给客户端。
注意：NAT 模式下，客户端请求和响应均经过 VS，可能导致 VS 阻塞；需清理 iptables 规则（IPVS 工作在 PREROUTING 和 INPUT 链之间，iptables 规则可能干扰）。

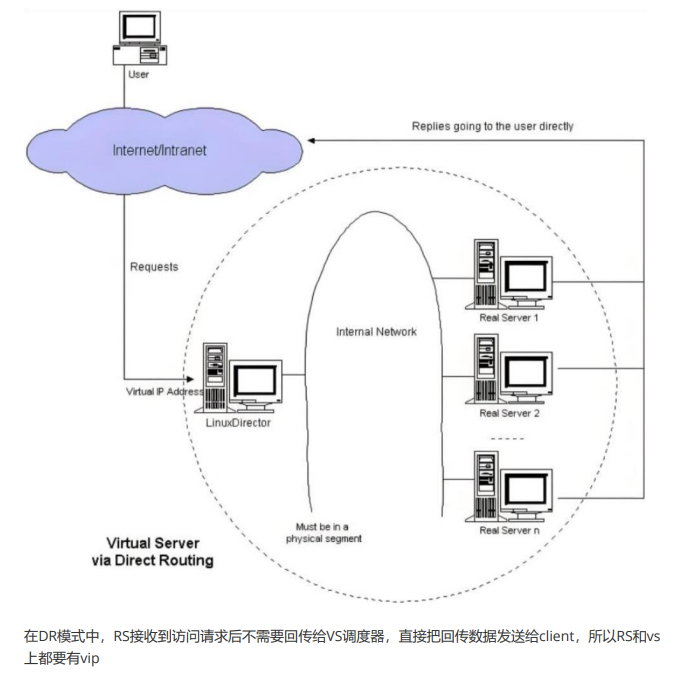

2.4.3 DR 模式（lvs-dr）

本质：Direct Routing（直接路由），LVS 默认模式，应用最广泛。通过为请求报文重新封装 MAC 首部转发：源 MAC 为 DIP 所在接口的 MAC，目标 MAC 为选中 RS 的 RIP 所在接口的 MAC；源 IP / 端口、目标 IP / 端口均不变。

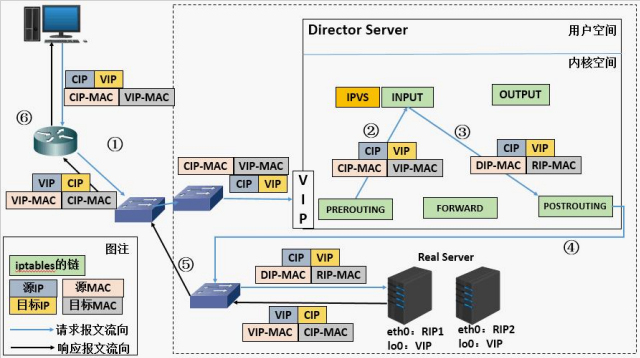

2.4.4 DR 模式数据传输过程

客户端发送数据帧：包含源 IP（CIP）、源 MAC（客户端 MAC）、目标 IP（VIP）、目标 MAC（VIP 的 MAC）。
VS 接收后，修改数据帧的目标 MAC 为选中 RS 的 MAC（如 RS1 的 MAC），其他信息不变。
RS 接收数据帧后，处理请求并响应，响应数据包包含源 IP（VIP）、源 MAC（RS1 的 MAC）、目标 IP（CIP）、目标 MAC（客户端 MAC），直接回传给客户端。
仅请求报文经过 Director，响应报文由 RS 直接发往客户端，性能优于 NAT。
不支持端口映射，RS 可使用大多数 OS。

2.4.5DR模式数据传输过程

Director 和所有 RS 均需配置 VIP（避免地址冲突需特殊处理）。
需确保前端路由器将目标 IP 为 VIP 的请求发往 Director（可通过网关静态绑定、arptables 或内核参数限制 ARP 响应）。
RIP 与 DIP 需在同一 IP 网络（可使用私网地址），RS 的网关不能指向 DIP（避免响应报文经过 VS）。
仅请求报文经过 Director，响应报文由 RS 直接发往客户端，性能优于 NAT。
不支持端口映射，RS 可使用大多数 OS。

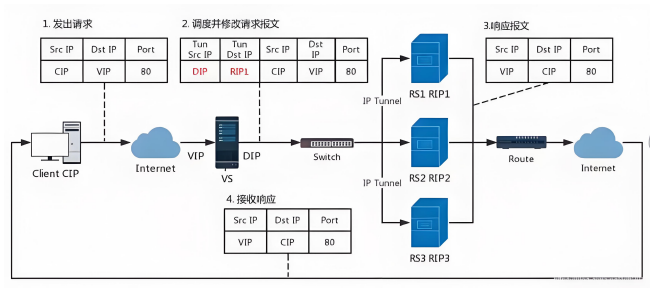

2.4.6 TUN 模式（lvs-tun，了解）

本质：在原请求报文外封装新 IP 首部（源 IP 为 DIP，目标 IP 为 RIP），原 IP 首部（源 IP=CIP，目标 IP=VIP）不变；RS 处理后直接响应客户端（源 IP=VIP，目标 IP=CIP）。

2.4.7 TUN 模式特点

DIP、VIP、RIP 均需为公网地址（支持远距离通信）。
RS 的网关一般不指向 DIP，请求报文经过 Director，响应报文直接发往客户端。
不支持端口映射，RS 的 OS 需支持隧道功能。

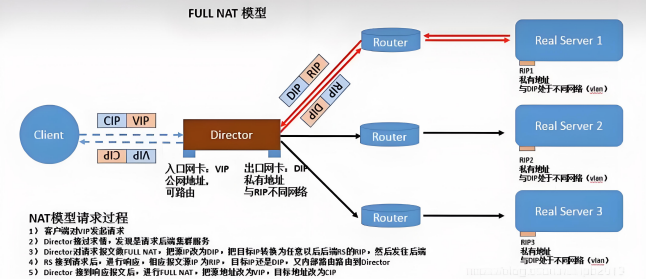

2.4.8 fullnat 模式（lvs-fullnat，了解）

本质：同时修改请求报文的源 IP（CIP→DIP）和目标 IP（VIP→RIP）。
特点：
- VIP 为公网地址，RIP 和 DIP 为私网地址（可不在同一网络），RS 网关一般不指向 DIP。
- 请求和响应报文均经过 Director（RS 响应给 DIP，再由 Director 转发给客户端）。
- 支持端口映射。

2.4.9 LVS 工作模式总结

模式	请求 / 响应路径	网络要求	端口映射	RS OS 限制
lvs-nat	均经过 Director	RIP 与 DIP 同网段，RS 网关指向 DIP	支持	无
lvs-dr	请求经 Director，响应直连客户端	RIP 与 DIP 同网段	不支持	无
lvs-tun	请求经 Director，响应直连客户端	均为公网地址	不支持	需支持隧道
lvs-fullnat	均经过 Director	RIP 与 DIP 可不同网段	支持	无

2.4.10. fullnet模式（了解）

ullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发

CIP --> DIP

VIP --> RIP

1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP

2.RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client

3.请求和响应报文都经由Director

4.支持端口映射

2.5 LVS 的调度算法

LVS 调度算法分为静态方法（不考虑 RS 负载）和动态方法（基于 RS 当前负载调度）。

2.5.1 静态调度算法

RR（Round Robin，轮询）：按顺序将请求分配给 RS，不考虑 RS 性能差异，适用于 RS 配置一致的场景。
WRR（Weighted RR，加权轮询）：根据 RS 权重分配请求，权重高的 RS 被调度次数多（性能好的 RS 可设高权重）。
SH（Source Hashing，源地址哈希）：对客户端 IP 哈希，同一 IP 的请求始终调度到第一次选中的 RS，实现会话绑定。
DH（Destination Hashing，目标地址哈希）：对目标地址哈希，同一目标地址的请求始终调度到第一次选中的 RS，适用于正向代理缓存场景（如宽带运营商）。

2.5.2 动态调度算法

基于 RS 当前负载（Overhead，负载值）调度，Overhead 越小的 RS 优先被选中。

LC（Least Connections，最少连接）：适用于长连接应用，Overhead = 活动连接数 ×256 + 非活动连接数。
WLC（Weighted LC，加权最少连接）：默认调度算法，Overhead =（活动连接数 ×256 + 非活动连接数）/ 权重。
SED（Shortest Expection Delay，最短预期延迟）：初始连接优先分配给高权重 RS，Overhead =（活动连接数 + 1 + 非活动连接数）×256 / 权重。
NQ（Never Queue，无队列）：第一轮均匀分配请求，后续按 SED 调度。
LBLC（Locality-Based LC，基于本地的最少连接）：动态 DH 算法，适用于正向代理场景。
LBLCR（LBLC with Replication，带复制的 LBLC）：解决 LBLC 负载不均衡问题，将负载重的 RS 任务复制到负载轻的 RS。

2.5.3 内核 4.15 + 新增调度算法

FO（Weighted Fail Over，加权故障转移）：常用于灰度发布。遍历 RS 链表，选择未过载（未设置 IP_VS_DEST_F_OVERLOAD 标志）且权重最高的 RS；过载 RS 不被调度。
OVF（Overflow-connection，溢出连接）：基于 RS 活动连接数和权重调度。优先调度到权重最高的 RS，直到其活动连接数超过权重，再调度到下一个高权重 RS（需满足未过载、权重非零）。

三、LVS 部署命令介绍

3.1 LVS 软件相关信息

程序包：ipvsadm
Unit File：ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config
调度规则文件：/etc/sysconfig/ipvsadm

3.2 ipvsadm 命令核心功能

ipvsadm 用于管理 LVS 集群服务和真实服务器（RS），包括增删改查操作。

管理集群服务

 ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \

        service-address(集群地址) \

        [-s scheduler(调度算法)] \

        [-p [timeout]] \

        [-M netmask] \

        [--pepersistence_engine] \



        [-b sched-flags] ipvsadm -D -t|u|f service-address 删除

        ipvsadm –C 清空

        ipvsadm –R 重载

        ipvsadm -S [-n] 保存

参数说明：
- -A：新增集群服务；-E：修改集群服务。
- -t：TCP 服务；-u：UDP 服务；-f：防火墙标记（数字）。
- -s：指定调度算法（默认 WLC）。
- -p [timeout]：设置持久连接超时（同一客户端在超时内请求调度到同一 RS）。

管理集群中的 Real Server

ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重)

ipvsadm -d -t|u|f service-address -r server-address            删除RS

ipvsadm -L|l [options]                                         查看rs

ipvsadm -Z [-t|u|f service-address]                            清楚计数器

参数说明：
- -a：新增 RS；-e：修改 RS。
- -r：指定 RS 地址。
- -g：DR 模式；-i：TUN 模式；-m：NAT 模式。
- -w：设置 RS 权重。

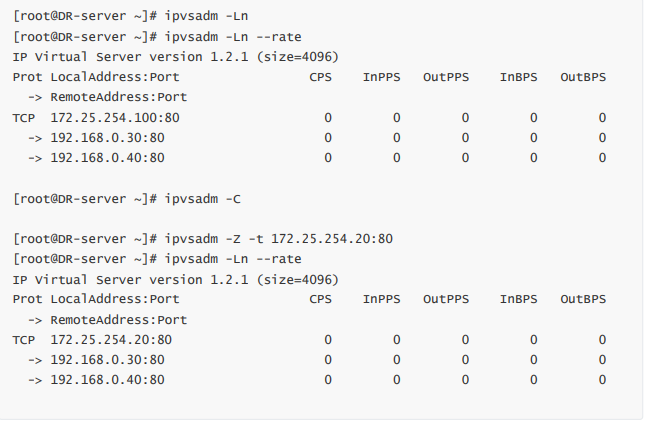

3.3 LVS 集群规则增删改示例

1. 集群服务管理

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

-A           #添加

-E           #修改

-t            #tcp服务

-u           #udp服务

-s           #指定调度算法，默认为WLC

-p           #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver

-f            #firewall mask 火墙标记，是一个数字

#增加

[root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr

[root@DR-server ~]# ipvsadm -A -f 66 -p 3000

#修改

[root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000

#删除

[root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80

[root@DR-server ~]# ipvsadm -D -f 66

2.管理集群中RealServer的曾增删改

ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]

-a           #添加realserver

-e           #更改realserver

-t            #tcp协议

-u           #udp协议

-f            #火墙 标签

-r            #realserver地址

-g           #直连路由模式

-i            #ipip隧道模式

-m          #nat模式

-w           #设定权重

-Z           #清空计数器

-C           #清空lvs策略

-L            #查看lvs策略

-n           #不做解析 --rate ：输出速率信息

#添加

[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m

[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2

#更改

[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1

[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1

#删除

[root@DR-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30

pvs规则：/proc/net/ip_vs

ipvs连接：/proc/net/ip_vs_conn

四、LVS 实战案例

4.1 部署 NAT 模式集群案例

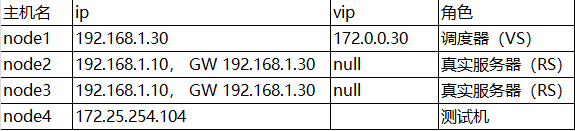

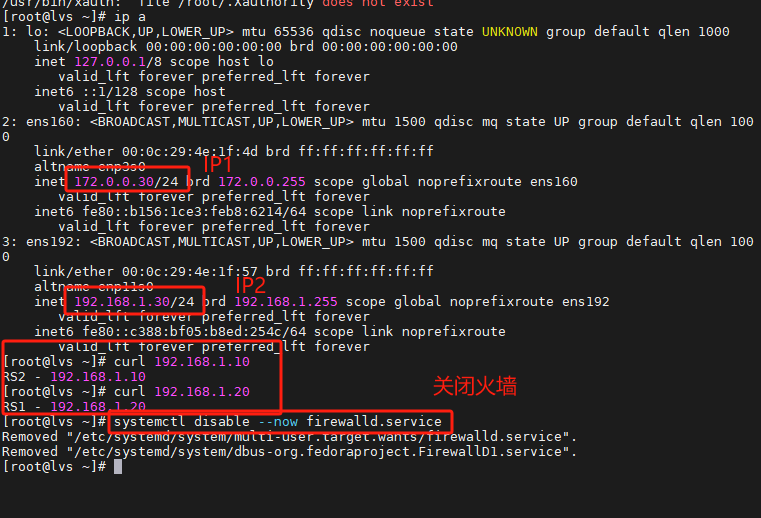

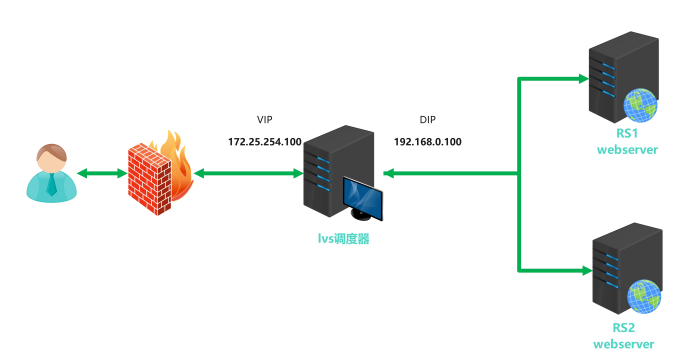

4.1.1 实验环境

调度器（VS）：双网卡（外网网卡：桥接，内网网卡：仅主机，IP：192.168.0.100）。

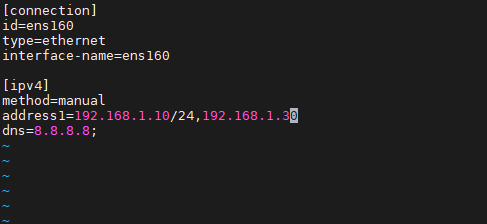

真实服务器（RS）：单网卡（仅主机，IP：192.168.1.10、192.168.1.20），网关指向 VS 内网 IP（192.168.0.100），无需外网。

4.1.1.实验环境

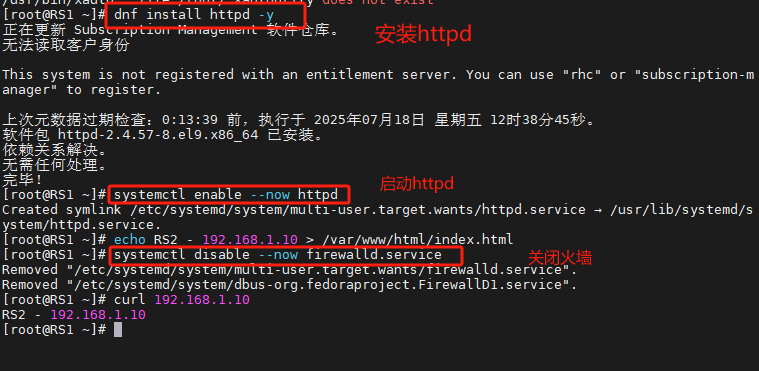

真实服务器（RS）

调度器

4.1.2.配置命令

1.在node1中启用内核路由功能

    ]# echo "net.ipv4.ip_forward=1" > /etc/sysctl.d/ip_forward.conf

    ]# sysctl --system

2.在node1中安装ipvsadm

]# yum install ipvsadm -y

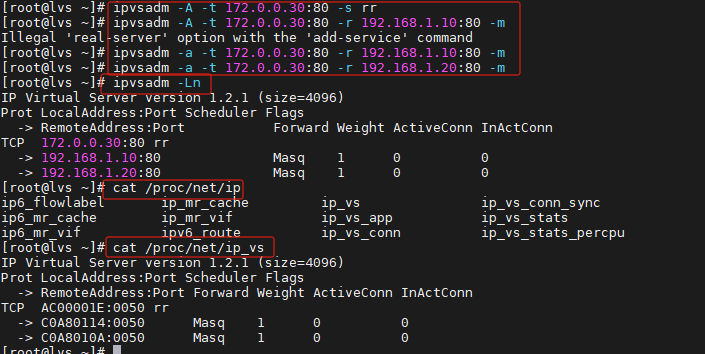

3.在node1中添加调度策略

]# ipvsadm -A -t 172.0.0.30:80 -s rr

]# ipvsadm -a -t 172.0.0.30:80 -r 192.168.1.10:80 -m

]# ipvsadm -a -t 172.0.0.30:80 -r 192.168.1.20:80 -m

4.查看策略

]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

    -> RemoteAddress:Port                       Forward Weight ActiveConn InActConn

TCP 172.0.0.30:80 rr

    -> 192.168.1.10:80                             Masq         1         0          0

    -> 192.168.1.20:80                             Masq         1         0          0

]# cat /proc/net/ip_vs

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

    -> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP AC19FE64:0050 rr

-> C0A80066:0050                                  Masq          1          0          0

-> C0A80065:0050                                  Masq          1          0          0

]# cat /proc/net/ip_vs

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

    -> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP AC19FE64:0050 rr

-> C0A80066:0050                                  Masq          1          0          0

-> C0A80065:0050                                  Masq          1          0          0

]# cat /proc/net/ip_vs_conn

Pro    FromIP      FPrt     ToIP            TPrt     DestIP          DPrt     State               Expires  PEName  PEData

TCP   AC19FE01 D82F    AC19FE64   0050   C0A80066    0050    TIME_WAIT     117

TCP   AC19FE01 D830    AC19FE64   0050   C0A80065    0050    TIME_WAIT     117

TCP   AC19FE01 D832    AC19FE64   0050   C0A80065    0050    TIME_WAIT     117

TCP   AC19FE01 D834    AC19FE64   0050   C0A80065    0050    TIME_WAIT     117

TCP   AC19FE01 D831    AC19FE64   0050   C0A80066    0050    TIME_WAIT     117

TCP   AC19FE01 D833    AC19FE64   0050   C0A80066    0050    TIME_WAIT     117

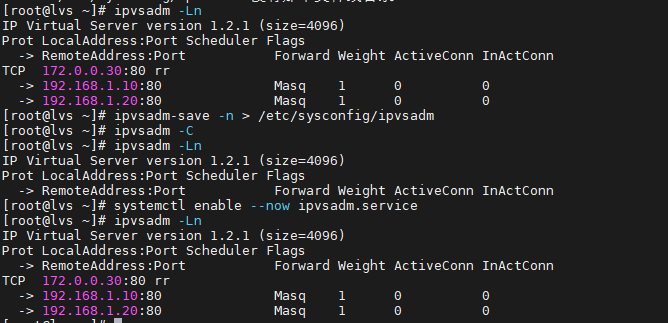

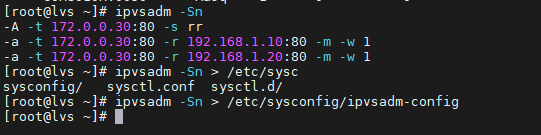

5.保存规则

]# ipvsadm -Sn

-A -t 172.0.0.30:80 -s rr

-a -t 172.0.0.30:80 -r 192.168.1.10:80 -m -w 1

-a -t 172.0.0.30:80 -r 192.168.1.20:80 -m -w 1

]# ipvsadm -Sn > /etc/sysconfig/ipvsadm-config

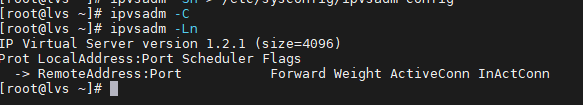

6.删除所有规则

]# ipvsadm -C

]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

    -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

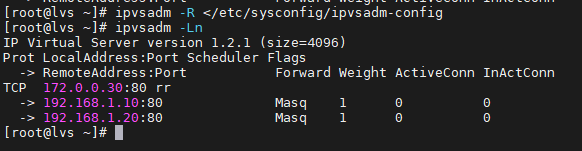

7.重新加载规则

]# ipvsadm -R < /etc/sysconfig/ipvsadm-config ]

# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

    -> RemoteAddress:Port                       Forward Weight ActiveConn InActConn

TCP 172.0.0.30:80 rr

    -> 192.168.1.10:80                             Masq         1         0          0

    -> 192.168.1.20:80                             Masq         1         0          0

8.以上操作均为临时，如果想开机启动

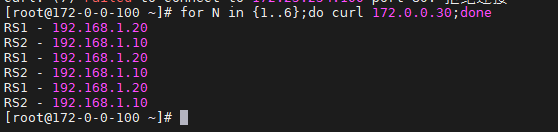

9.测试：

]# for N in {1..6};do curl 172.0.0.30;done

RS2 server - 192.168.1.20

RS1 server - 192.168.1.10

RS2 server - 192.168.1.20

RS1 server - 192.168.1.10

RS2 server - 192.168.1.20

RS1 server - 192.168.1.10

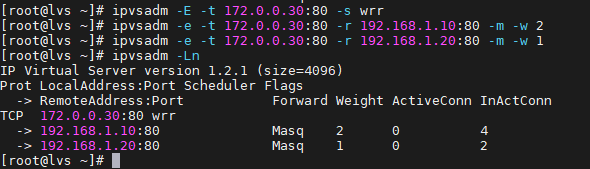

10.修改为权重调用算法

]# ipvsadm -E -t 172.25.254.100:80 -s wrr

]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.101:80 -m -w 2

]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.102:80 -m -w 1

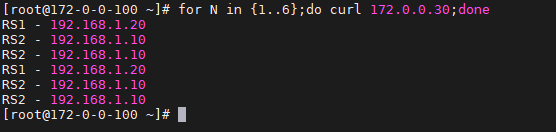

测试效果

]# for N in {1..6};do curl 172.0.0.30;done

RS2 server - 192.168.1.20

RS1 server - 192.168.1.10

RS2 server - 192.168.1.10

RS1 server - 192.168.1.20

RS2 server - 192.168.1.10

RS1 server - 192.168.1.10

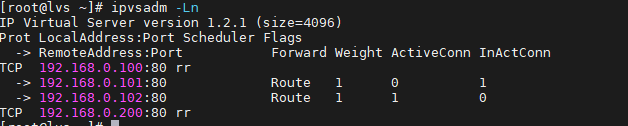

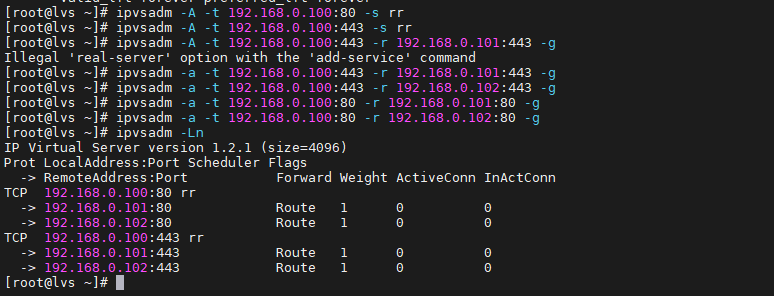

4.2 部署 DR 模式集群案例

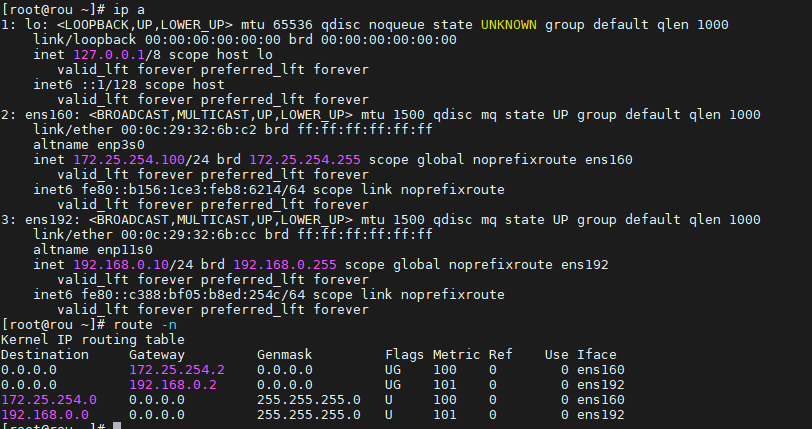

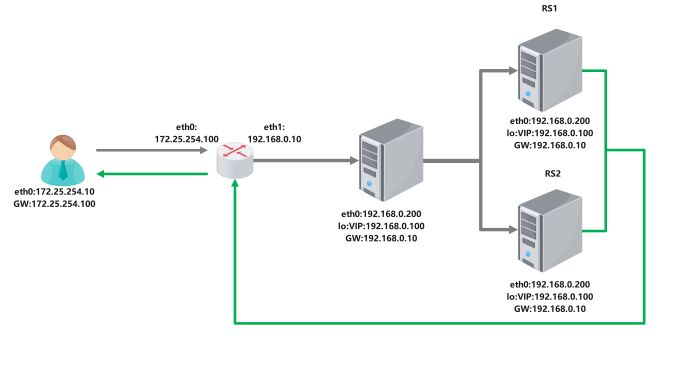

4.2.1 实验环境

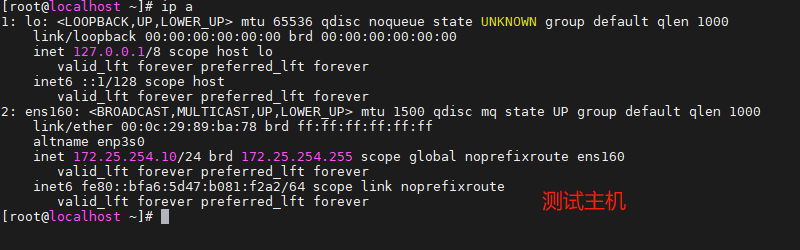

客户端：IP 172.25.254.10/24，网关指向 VS 的 VIP（172.25.254.100）。
VS（调度器）：VIP 192.168.0.100，DIP 192.168.0.200，网关 192.168.0.10。

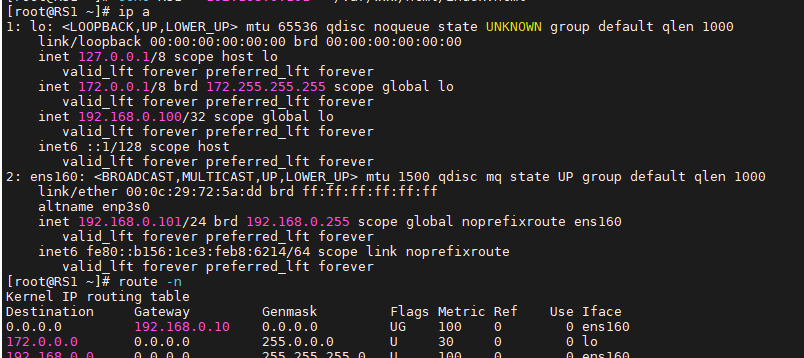

RS1：RIP 192.168.0.101，VIP 192.168.0.100（lo 接口），网关 192.168.0.10。

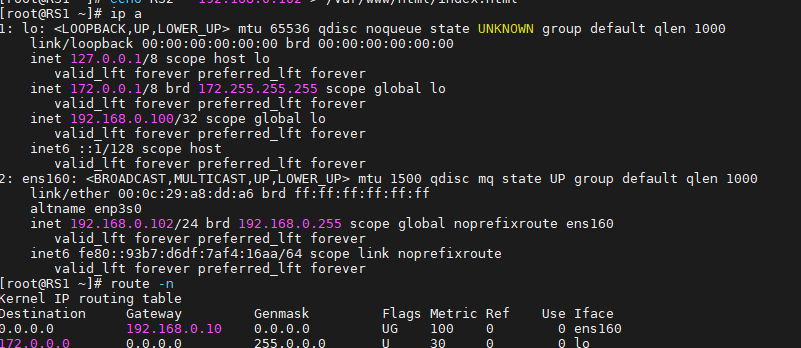

RS2：RIP 192.168.0.102，VIP 192.168.0.100（lo 接口），网关 192.168.0.10。

4.2.2 解决 VIP 地址冲突

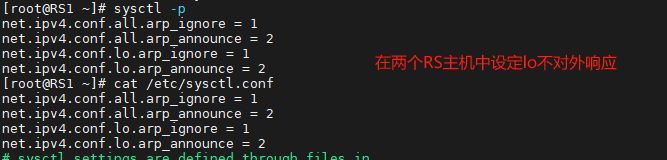

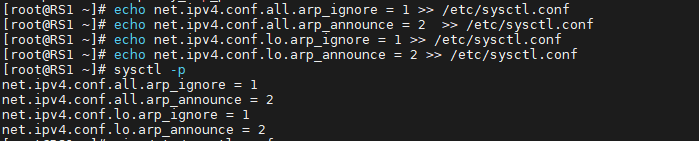

DR 模式中所有节点均配置 VIP，需限制 ARP 响应和通告避免冲突，通过修改 RS 内核参数实现：

#在客户端主机中为nat模式网卡

[root@client ~]# vim/etc/NetworkManager/system-connections/eth0.nmconnection

[connection]

id=eth160

type=ethernet

interface-name=eth160

[ipv4]

method=manual

address1=172.25.254.10/24,172.25.254.100

[root@client ~]# route -n

Kernel IP routing table

Destination      Gateway                 Genmask        Flags     Metric     Ref     Use     Iface

0.0.0.0              172.25.254.100        0.0.0.0            UG        100          0         0        eth160

172.25.254.0     0.0.0.0                     255.255.255.0 U          100          0         0        eth160

#在路由主机中设定双网卡，eth0为nat网卡，eth1为仅主机网卡

#对于eth160的设定

[root@DR-server ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection

[connection]

id=eth160

type=ethernet

interface-name=eth160



[ipv4] method=manual

address1=172.25.254.100/24

#对于eth192的设定

[root@DR-server ~]# vim /etc/NetworkManager/system-connections/eth1.nmconnection

[connection]

id=eth192

type=ethernet

interface-name=eth192



[ipv4]

method=manual

address1=192.168.0.10/24

#对于dr调度器设定网卡为仅主机模式

[root@dr-server ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection

[connection]

id=eth160

type=ethernet

interface-name=eth160



[ipv4]

method=manual

address1=192.168.0.200/24,192.168.0.10

[root@dr-server ~]# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.10 0.0.0.0 UG 100 0 0 eth160

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth16

[root@webserver1 ~]# route -n

Kernel IP routing table

Destination      Gateway                 Genmask        Flags     Metric     Ref     Use     Iface

0.0.0.0              192.168.0.10        0.0.0.0                UG        100          0         0        eth160

192.168.0.0     0.0.0.0                     255.255.255.0   U          100          0         0        eth160

#对于RS2中的网络设定

[root@webserver2 ~]# cat /etc/NetworkManager/system-connections/eth0.nmconnection

[connection]

id=eth0

type=ethernet

interface-name=eth0



[ipv4]

method=manual

address1=192.168.0.102/24,192.168.0.10

[root@webserver2 ~]# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.10 0.0.0.0 UG 100 0 0 eth160

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth160

确保每台主机ping都可以互相通信

4.2.2解决vip响应问题
DR模型中各主机上均需要配置VIP，解决地址冲突的方式有三种：

(1)在前端网关做静态绑定

(2)在各RS使用arptables

(3)在各RS修改内核参数，来限制arp响应和通告的级别

限制响应级别:arp_ignore

0:默认值，表示可使用本地任意接口上配置的任意地址进行响应

1:仅在请求的目标IP配置在本地主机的接收到请求报文的接口上时，才给予响应

限制通告级别:arp_announce

0:默认值，把本机所有接口的所有信息向每个接口的网络进行通告

1:尽量避免将接口信息向非直接连接网络进行通告

2:必须避免将接口信息向非本网络进行通告

# RS1配置
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

# RS2配置（同上）
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

4.2.3.配置详情
配置要点

1.Director服务器采用双IP桥接网络，一个是VPP，一个DIP

2.Web服务器采用和DIP相同的网段和Director连接

3.每个Web服务器配置VIP

4.每个web服务器可以出外网

配置内容如下：

在RS1和RS2中解决响应问题

[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

在lvs中配置策略

[root@lvs ~]# ipvsadm -A -t 192.168.0.100:80 -s rr

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g

[root@lvs ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.0.100:80 rr

-> 192.168.0.101:80 Route 1 0 0

-> 192.168.0.102:80 Route 1 0 0

4.3 防火墙标记解决多端口轮询错乱问题

4.3.1 问题描述

当 RS 同时提供 80（HTTP）和 443（HTTPS）服务时，默认 LVS 会对两个端口分别轮询，可能导致同一客户端的 HTTP 和 HTTPS 请求被分配到不同 RS（如 80→RS1，443→RS2），出现会话不一致。

4.3.2 解决方案（防火墙标记）

通过防火墙标记（FWM）将 80 和 443 端口归为同一集群服务，实现统一调度。

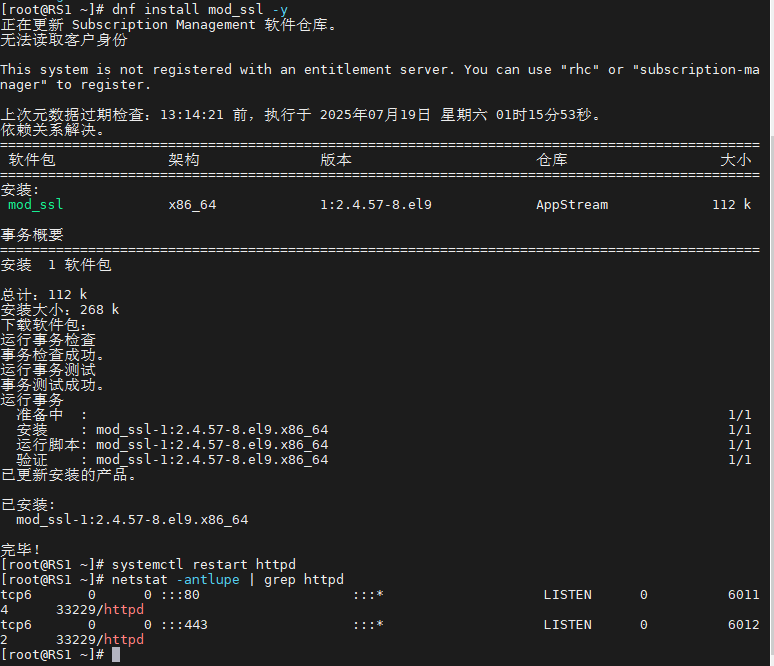

]# dnf install mod_ssl -y

]# systemctl restart httpd

在lvs中设置调度，因为我们要调度80和443两个端口所以我们需要设定两组策略

]# ipvsadm -C

[root@lvs ~]# ipvsadm -A -t 192.168.0.100:80 -s rr

[root@lvs ~]# ipvsadm -A -t 192.168.0.100:443 -s rr

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:443 -r 192.168.0.102:80 -g

[root@lvs ~]# ipvsadm -a -t 192.168.0.100:443 -r 192.168.0.101:80 -g
