GC8837是12V单通道全桥驱动器，采用先进的DFN8封装（2×2mm），专为低压电池供电场景设计。该芯片集成完整的H桥驱动电路，支持1.5A持续电流和2.5A峰值电流输出，待机功耗仅纳安级，是摄像机、智能玩具等便携设备的理想驱动解决方案。
核心优势
超小尺寸：2×2mm DFN8封装，节省80%PCB空间
超低阻抗：350mΩ导通电阻（HS+LS@25℃）
高效控制：支持400kHz高频PWM输入
超低功耗：
工作电流：214μA（典型值）
休眠电流：<1μA（nSleep模式）
宽电压适应：0-12V工作电压范围
多重保护：过温/过流/短路/欠压全保护

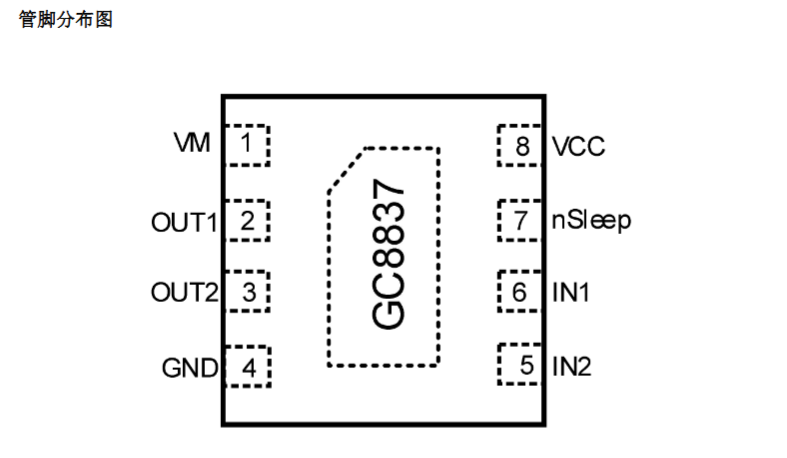

引脚功能详解
| 引脚 | 名称 | 类型 | 功能说明 | 电气特性 |
|---|---|---|---|---|
| 1 | VM | 电源 | 电机电源(0-12V) | 最大16V |
| 2 | OUT1 | 输出 | H桥输出1 | 峰值2.5A |
| 3 | OUT2 | 输出 | H桥输出2 | 持续1.5A |
| 4 | GND | 地 | 系统参考地 | - |
| 5 | IN2 | 输入 | 逻辑控制输入2 | 1.28V/1.58V阈值 |
| 6 | IN1 | 输入 | 逻辑控制输入1 | 内置100kΩ下拉 |
| 7 | nSleep | 输入 | 低电平休眠控制 | <1μA休眠电流 |
| 8 | VCC | 电源 | 逻辑电源(2-7V) | 推荐3.3V/5V |
控制逻辑真值表
| nSleep | IN1 | IN2 | 工作模式 | 输出状态 | 典型应用场景 |
|---|---|---|---|---|---|
| 0 | X | X | 休眠模式 | 高阻态 | 设备待机 |
| 1 | 0 | 0 | 自由旋转 | 高阻态 | 电机惯性滑行 |
| 1 | 1 | 0 | 正向驱动 | OUT1=H,OUT2=L | 正转运行 |
| 1 | 0 | 1 | 反向驱动 | OUT1=L,OUT2=H | 反转运行 |
| 1 | 1 | 1 | 刹车模式 | OUT1=L,OUT2=L | 快速制动 |
关键性能参数
电气特性（VM=12V, VCC=3V, 25℃）
| 参数类别 | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源特性 | 逻辑电压范围(VCC) | 2.0 | - | 7.0 | V |
| 负载电压范围(VM) | 0 | - | 12 | V | |
| 驱动能力 | 持续输出电流 | - | - | 1.5 | A |
| 峰值输出电流 | - | - | 2.5 | A | |
| 动态性能 | PWM频率范围 | 0 | - | 400 | kHz |
| 输出上升时间 | - | 10 | - | ns | |
| 导通特性 | RDS(on)(25℃) | - | 350 | 450 | mΩ |
| RDS(on)(125℃) | - | 530 | 700 | mΩ |
保护特性参数
| 保护类型 | 触发条件 | 迟滞值 | 恢复方式 | 恢复时间 |
|---|---|---|---|---|
| 过温保护 | 结温>169℃ | 26℃ | 自动恢复 | - |
| 过流保护 | 电流>3.0A(持续1.4μs) | - | 1.5ms重试 | 1.5ms |
| 欠压保护 | VCC<1.9V | 1.8V | 自动恢复 | - |

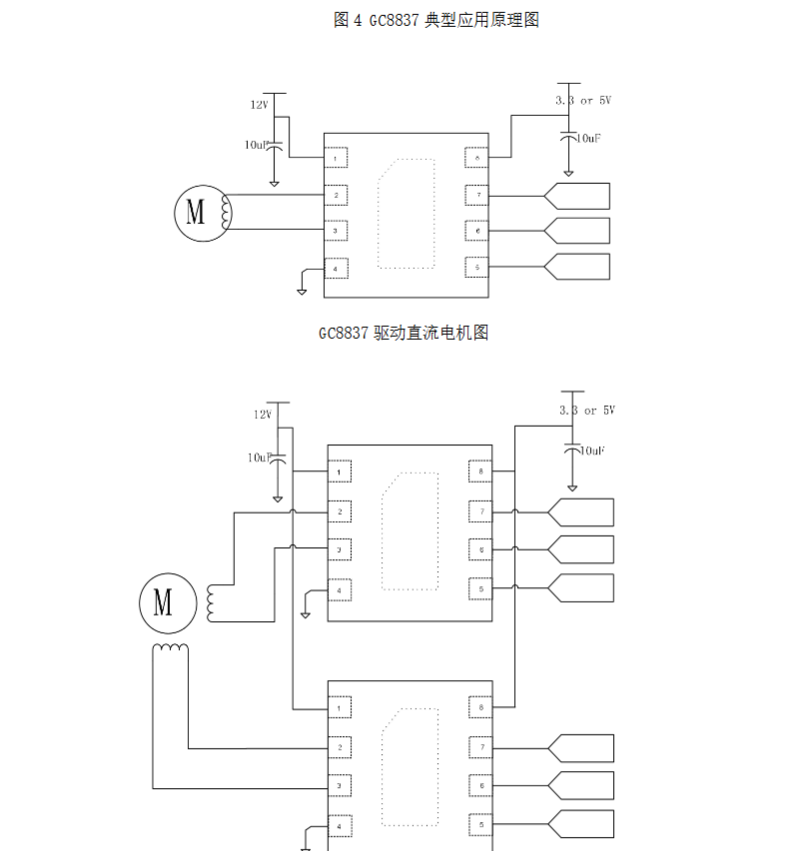

典型应用设计
单电机驱动方案
circuit
[VCC]--[0.1μF]--+--[GC8837 pin8]
|
[VM]--[56μF]-----+--[GC8837 pin1]
|
[MCU]--PWM1------[IN1 pin6]
PWM2------[IN2 pin5]
CTRL------[nSleep pin7]
|
[OUT1 pin2]------[Motor+]
[OUT2 pin3]------[Motor-]
[GND pin4]-------[PGND]
设计要点：
电源滤波：VM端建议并联≥56μF电解电容
高频去耦：VCC端需加0.1μF陶瓷电容
散热处理：持续1.5A输出时需考虑PCB散热设计
布线优化：功率回路应尽量短粗
双电机/步进电机方案
使用两颗GC8837组成完整双H桥
分别控制两个绕组实现步进驱动
需注意同步控制时序
性能实测数据
动态响应测试（VCC=5V, RL=20Ω）
| 测试项目 | 实测值 | 规格值 |
|---|---|---|
| 输入到输出上升延迟 | 158ns | ≤160ns |
| 输入到输出下降延迟 | 152ns | ≤160ns |
| 输出上升时间(10%-90%) | 9.8ns | ≤10ns |
| 输出下降时间(90%-10%) | 9.2ns | ≤10ns |
行业应用案例
云台相机：精确控制镜头对焦马达
智能门锁：驱动锁舌电机，休眠电流<1μA
教育机器人：双芯片驱动步进电机
医疗泵：安全可靠的液体控制
智能水表：低功耗阀门控制

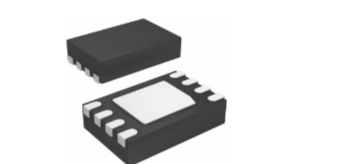

封装与生产信息
| 参数项 | 规格值 |
|---|---|
| 封装类型 | DFN8 (2×2×0.75mm) |
| 引脚间距 | 0.5mm |
| 包装规格 | 3K/盘，30K/盒 |
| 工作温度 | -40℃~85℃ |
| ESD防护等级 | ±5000V(HBM) |
设计注意事项
布局建议：
功率回路面积最小化
VM电容尽量靠近芯片引脚
适当增加散热过孔
保护机制：
异常状态自动进入保护
故障排除后自动恢复
不建议长期工作在极限参数下
PWM优化：
建议工作频率20-100kHz
避免极端占空比(0%/100%)
结语
GC8837以其极致的体积效率比和优异的功耗表现，为低压电机驱动应用提供了高性价比的解决方案。其完善的保护机制和灵活的PWM控制接口，可显著提升系统可靠性和控制精度，特别适合空间受限的便携式设备。
