一、WIFI模块介绍

1. ESP12-F模组介绍

1.1 简介

ESP12-F模组（安信可（Ai-Thinker）ESP8266系列模组）是一款基于乐鑫（Espressif）公司ESP8266芯片的Wi-Fi无线通信模块，广泛应用于物联网（IoT）领域。它体积小巧，集成度高，内置Wi-Fi功能和32位处理器，支持802.11 b/g/n无线标准。ESP12-F模组内置4MB Flash存储，拥有丰富的GPIO（通用输入输出）、UART、SPI、I2C、PWM、ADC等接口，方便与各种传感器和外设连接。它既可以通过AT指令作为Wi-Fi串口透传模块使用，也可以烧录自定义固件（如NodeMCU、MicroPython或原生SDK）实现复杂的控制和联网功能。ESP12-F模组功耗低，支持深度休眠，非常适合智能家居、远程控制、无线传感器、数据采集等应用场景。使用时需要注意其所有引脚电平为3.3V，不能直接接5V电源或信号，否则可能损坏芯片。

1.2 什么是固件？

ESP12-F模组本质就是集成好的一个小板子，固件就是代码存储的地方，这个模组能做那么多事，就是按照固件里的程序执行任务，是开发这个模组的人员提前烧录进去的。

1.3 安信可 ESP8266 系列模组

https://docs.ai-thinker.com/esp8266

2. 原理分析

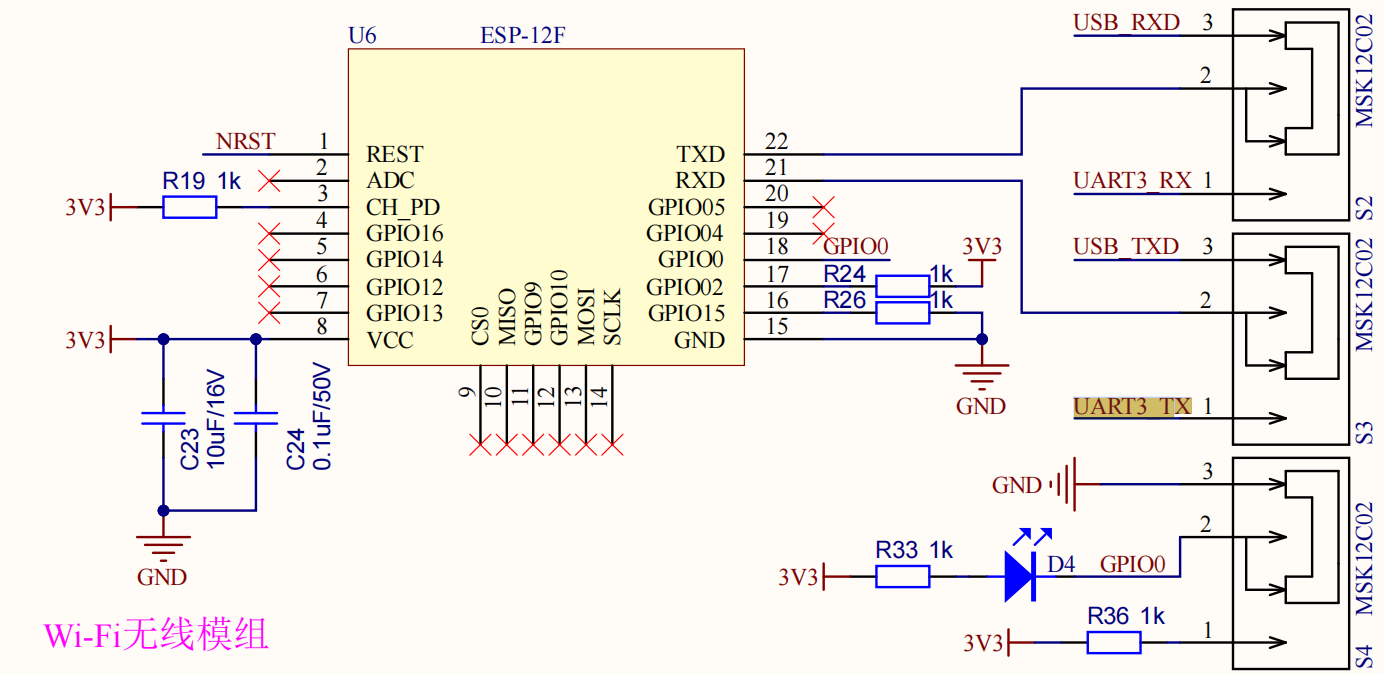

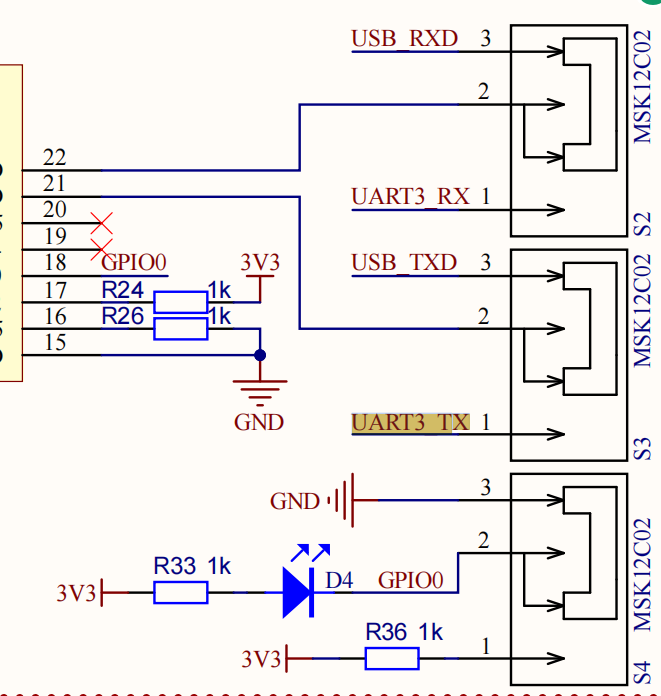

2.1 原理图分析

三个开放引脚：

(1) GPIO0:控制WIFI模式，GPIO0为低电平是下载模式，高电平为运行模式

运行模式：此时串口为正常的通信功能

下载模式：此时串口为下载固件的功能

注意：一般买WiFi模块的时候，一定要了解是否已经下载固件到WIFI模块内，如果有一般都是没有问题可以直接使用的（功能没有问题）。

(2) 22号引脚 TXD为WIFI模组的串口发送引脚

可以切换我们的WiFi模组串口发送的消息是直接通过底板typec口和电脑通信还是发送给单片机串口通信

TXD（Transmit Data）是ESP-12F WiFi模组的串口发送端，用于将模块内部处理后的数据通过串口发送到外部设备。在实际应用中，TXD的信号可以通过底板的电路切换，选择发送到单片机的串口，实现与主控MCU的数据交互，也可以通过Type-C转USB串口发送到电脑，便于调试、监控或固件下载。这样设计的好处是，开发者可以根据需要灵活选择通信对象：在正常运行模式下，TXD用于与单片机进行数据通信，实现物联网数据上传、远程控制等功能；在调试或下载模式下，TXD则用于与电脑通信，输出调试信息或配合下载工具烧录固件。需要注意的是，TXD输出的电平为3.3V，外部设备应与之匹配，避免电平不兼容导致通信异常或损坏模块。通过合理切换TXD的连接对象，可以大大提升WiFi模组的开发效率和使用灵活性。

(3) 21号引脚 RXD为WIFI模组的串口接收引脚

RXD（Receive Data）是ESP-12F WiFi模组的串口接收端，用于接收外部设备（如单片机或电脑）通过串口发送过来的数据。在实际应用中，RXD可以通过底板的电路切换，实现与单片机串口或通过Type-C转USB串口与电脑通信。这样，WiFi模组既可以接收来自单片机的数据，实现本地控制和数据交互，也可以在调试或下载固件时接收来自电脑的指令和数据。需要注意的是，RXD引脚的电平为3.3V，不能直接接收5V电平信号，否则可能损坏模块。实际使用时，确保信号线连接正确，避免串口信号冲突，保证数据通信的可靠性和安全性。

总结：

GPIO0控制启动模式，低电平为下载模式，高电平为运行模式；

TXD（22脚）为串口发送，RXD（21脚）为串口接收；

运行模式下串口用于数据通信，下载模式下串口用于固件烧录；

原理图设计保证了模式切换和串口功能的灵活性与可靠性。

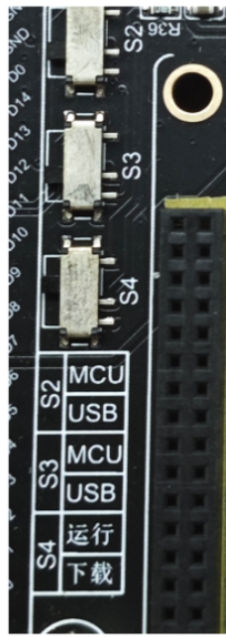

我们可以通过掰动三个开关调节WiFi功能，一定要注意选择的模式和对应的图一致。

2.2 WiFi模块通过串口通信的两种方式（硬件连线）：

都是我从原理图中找出来相关元器件进行连接，这是一种很好的培养思维的方式，多去尝试一下。

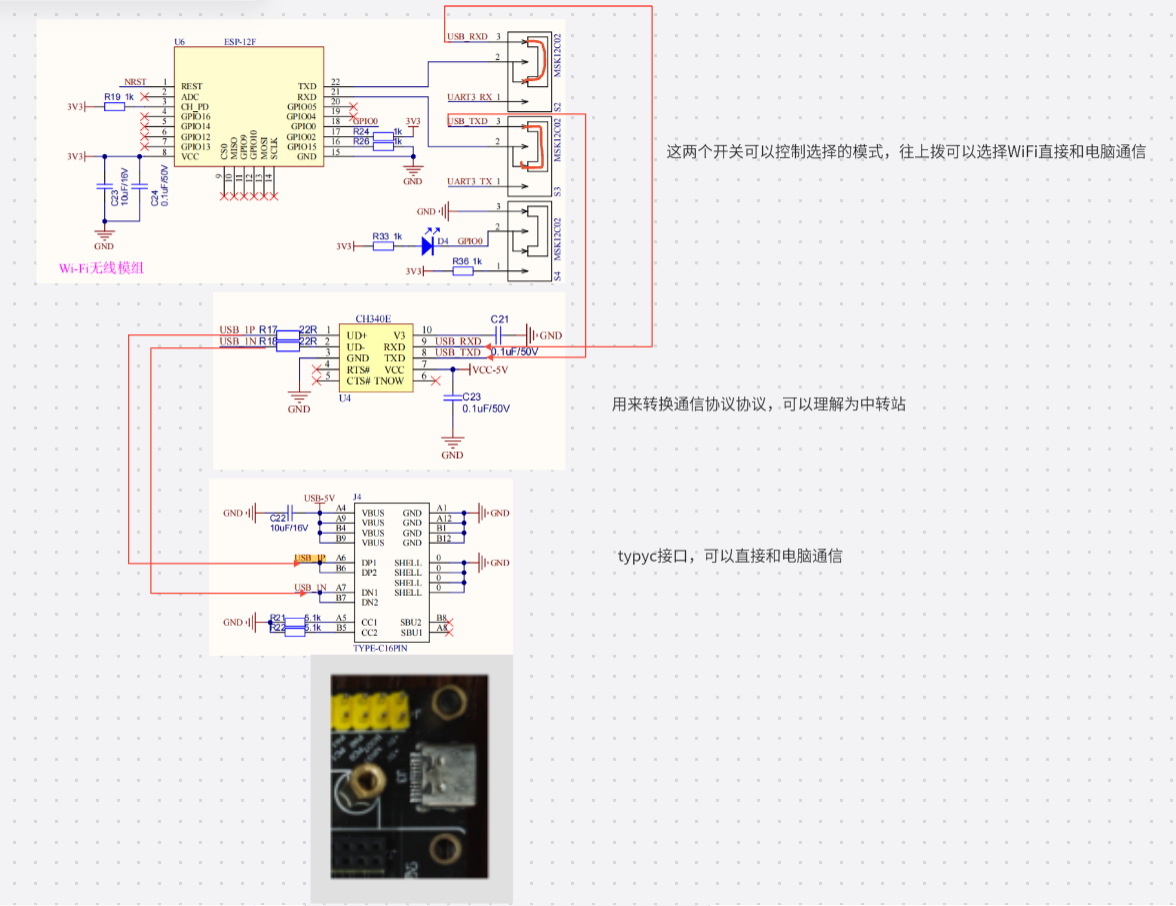

(1) WiFi模块串口直接和电脑USB口相连

1. Wi-Fi无线模块（ESP-12F）部分

ESP-12F模块的TXD（发送）、RXD（接收）等引脚通过跳线和开关与外部电路相连。通过开关可以选择WiFi模块的串口信号是与单片机通信还是与电脑通信，实现模式切换。GPIO0等引脚用于控制模块的启动模式（运行/下载）。

2. 协议转换芯片（CH340E）部分

CH340E芯片用于将USB信号转换为串口信号，实现电脑与WiFi模块之间的串口通信。这样，WiFi模块既可以和单片机通信，也可以通过CH340E与电脑直接通信，便于调试和固件下载。

3. Type-C接口部分

Type-C接口（J4）用于与电脑进行物理连接，提供数据通信和电源。通过Type-C线缆，电脑可以直接与电路板上的CH340E芯片通信，进而与WiFi模块进行数据交互。

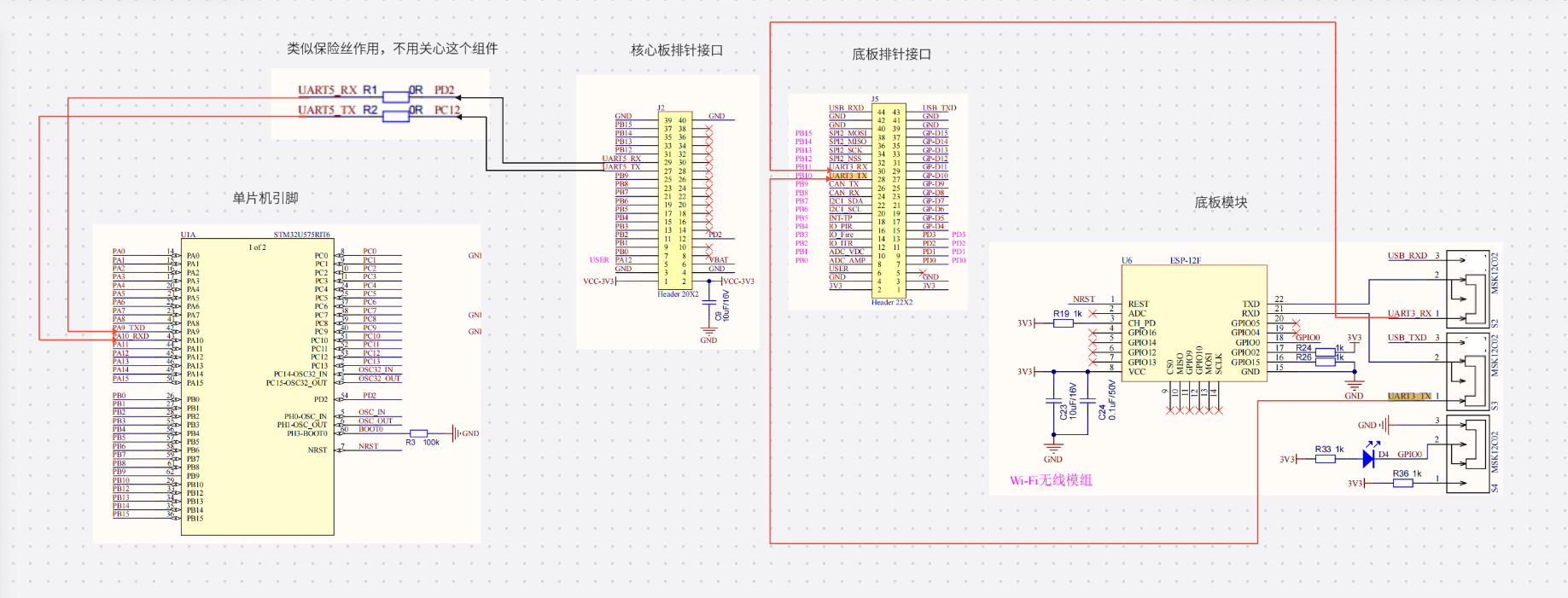

(2) WiFi模块串口和单片机串口相连

1. 单片机引脚区：单片机（如STM32）通过串口引脚（如PA9、PA10或PB10、PB11等）与核心板排针接口（J2）连接，信号经过排针扩展，便于模块化和后续维护。

2. 核心板排针接口（J2）：核心板的排针接口将单片机的串口信号引出，通过排线与底板排针接口（J5）相连，实现信号的延伸和分配。

3. 底板排针接口（J5）：底板排针接口接收来自核心板的信号，并将其分配到底板上的各个功能模块，包括Wi-Fi无线模块（ESP-12F）。

4. Wi-Fi无线模块（ESP-12F）：ESP-12F的TXD（发送）和RXD（接收）引脚分别与底板排针的UART3_RX和UART3_TX相连，实现与单片机的串口通信。同时，ESP-12F的GPIO0引脚通过电阻和插针与外部电路连接，用于切换运行模式和下载模式。

5. USB转串口接口：底板上还设计了USB转串口电路，可以通过Type-C接口将Wi-Fi模块的串口信号与电脑连接，方便调试和固件下载。

6. 电源和地线：各模块的3.3V电源和GND地线均已连接，保证电路正常供电和信号参考一致。

3.ESP8266的AT指令

3.1 AT指令集，详细可见安信可官网

https://docs.espressif.com/projects/esp-at/zh_CN/latest/esp32/AT_Command_Set/index.html

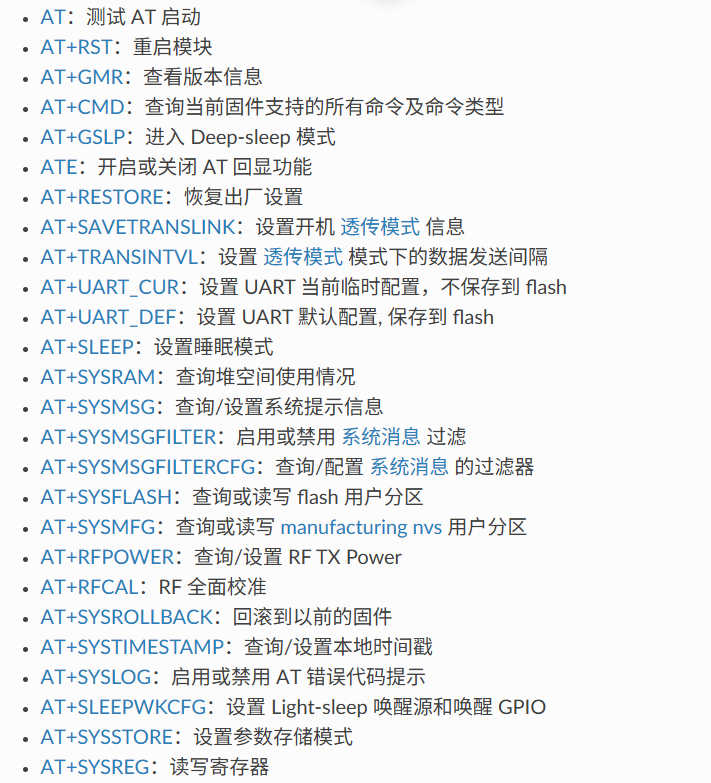

3.2 基础指令集大全：

官网内详细指令集合，不是所有指令都可以使用，不同的WiFi模组可使用的不同。

3.3 ESP12-F模组连接网络流程：

准备工作：

按照上面把三个按键拨到TXD和RXD模式上，连接WiFi模组所在的板子的typeC口到电脑上，一根线就可以，因为我们目前还不需要进行烧录，先熟悉一下AT指令。

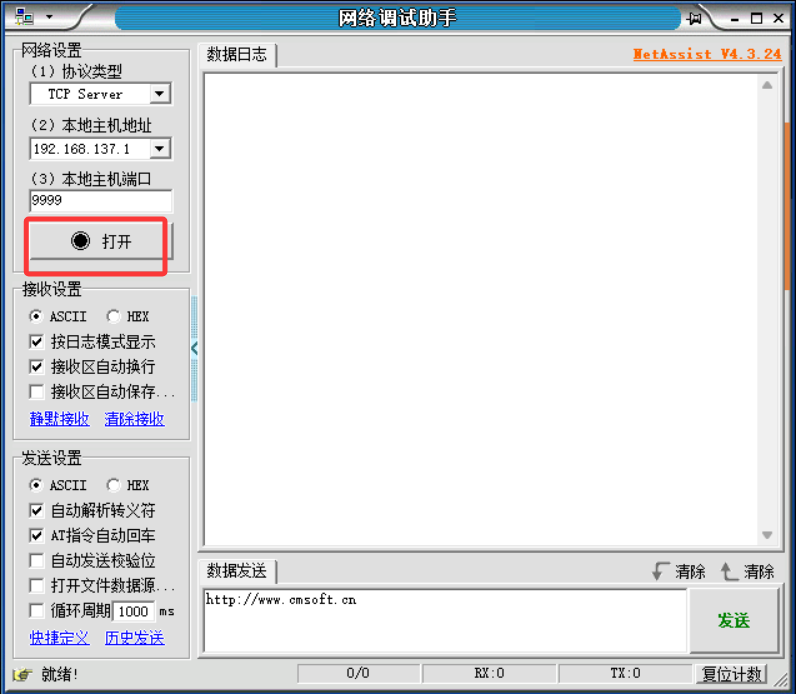

可以打开一个网络调试助手，设置好IP和端口号，设置为服务器server，准备后面连接发送数据

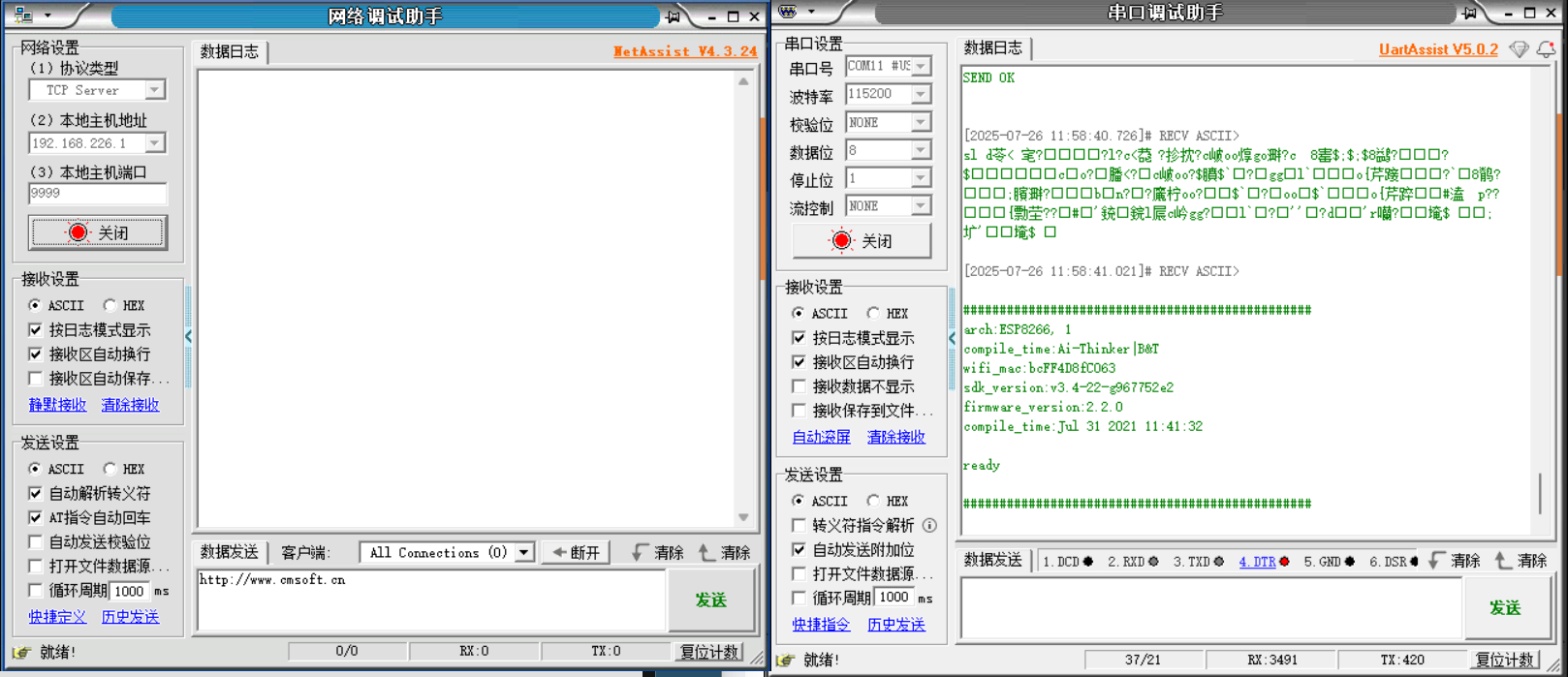

(1) 复位

AT+RST

这个指令就是复位指令，也可以通过按板子上的reset复位键进行复位，复位后会断开之前的连接，相当于重启。

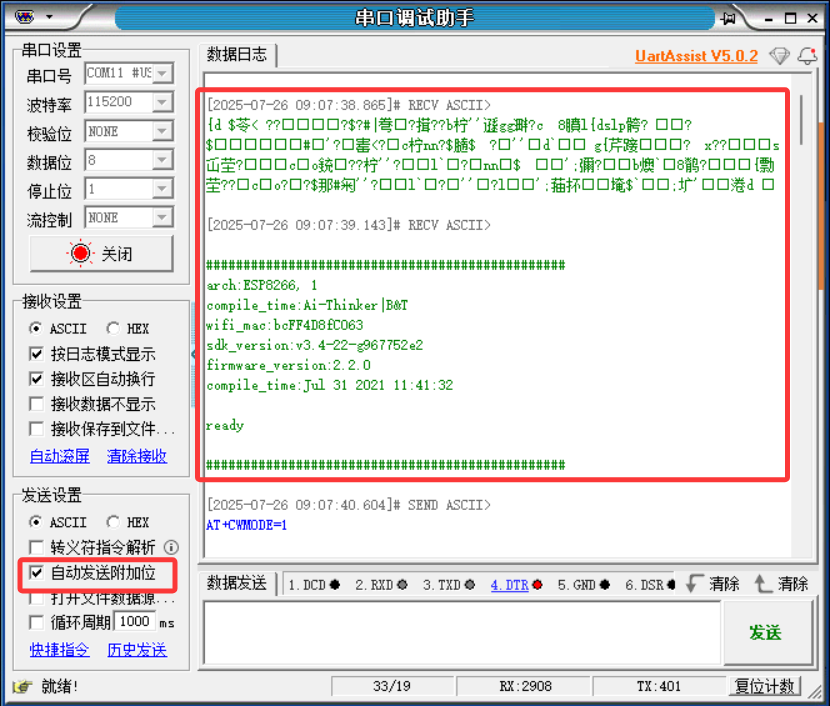

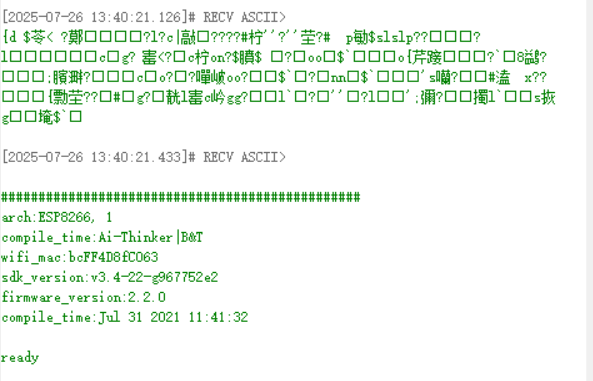

有乱码是正常的。

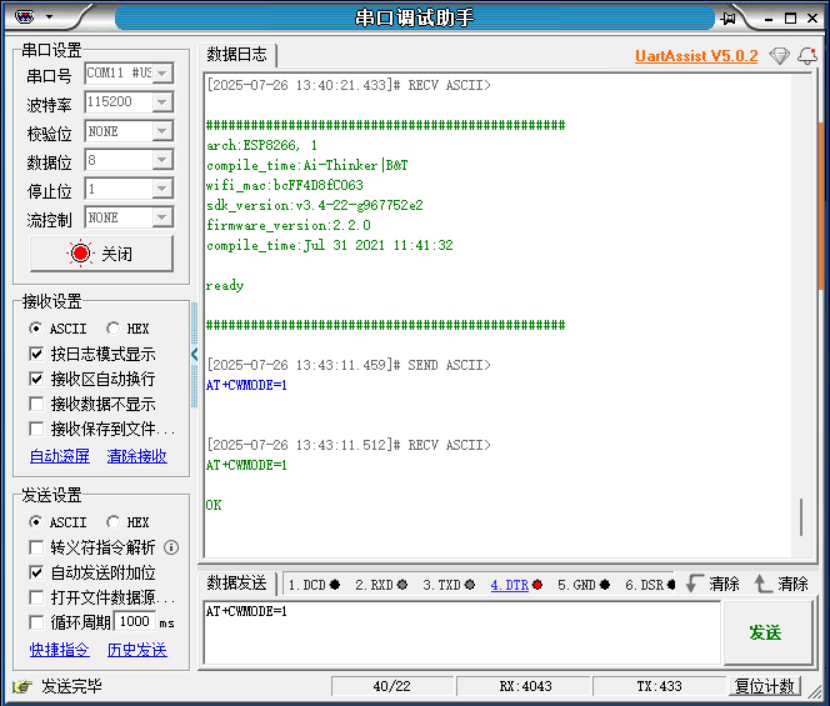

(2) 设置WiFi模式

AT+CWMODE=

查询/设置 Wi-Fi 模式 (Station/SoftAP/Station+SoftAP)

0: 无 Wi-Fi 模式，并且关闭 Wi-Fi RF

1: Station 模式---------可以连接其他热点

2: SoftAP 模式---------变身成为一个路由器，可以发射wifi信号成为一个热点

3: SoftAP+Station------模式混合模式

这里我们要联网，所以选择模式1，连接热点。

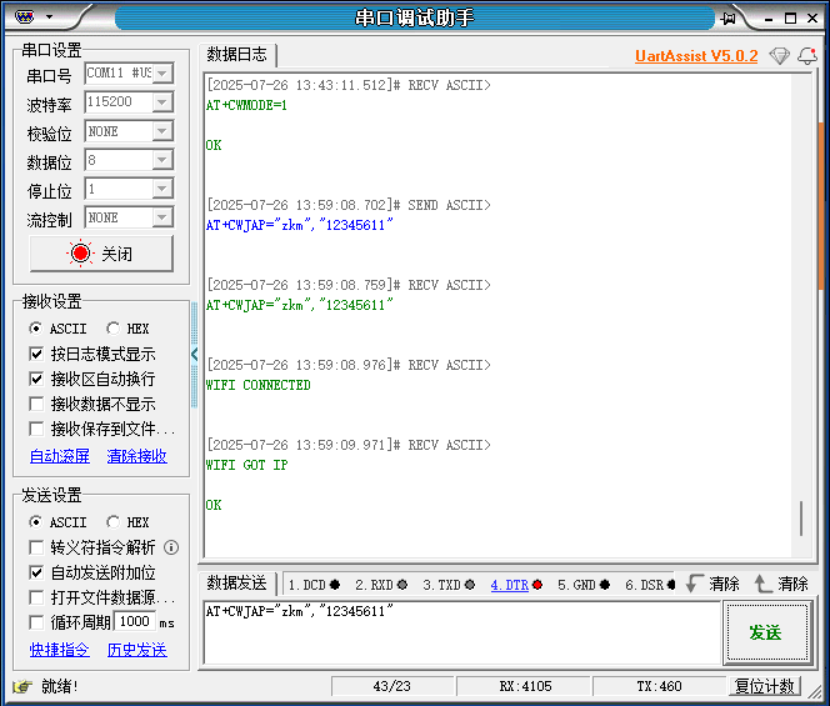

(3) 连接WiFi热点

AT+CWJAP="热点名字","热点密码"

为了保险起见，此处设置的热点明不要出现比较另类的字符，尽量为纯数字或者字母组合。

连接错误会回复的错误码：

回复错误码1：连接超时

回复错误码2：密码错误

回复错误码3：找不到该AP

回复错误码4：连接失败

这里我们用电脑开热点，因为大多数WiFi模组（比如我使用的ESP12-F模组）只兼容2.4GHz频段；而且ESP12-F模组是低功耗模组，而2.4G模组功耗更低，信号穿透能力更强，覆盖范围更广

，复杂环境下稳定性更高。

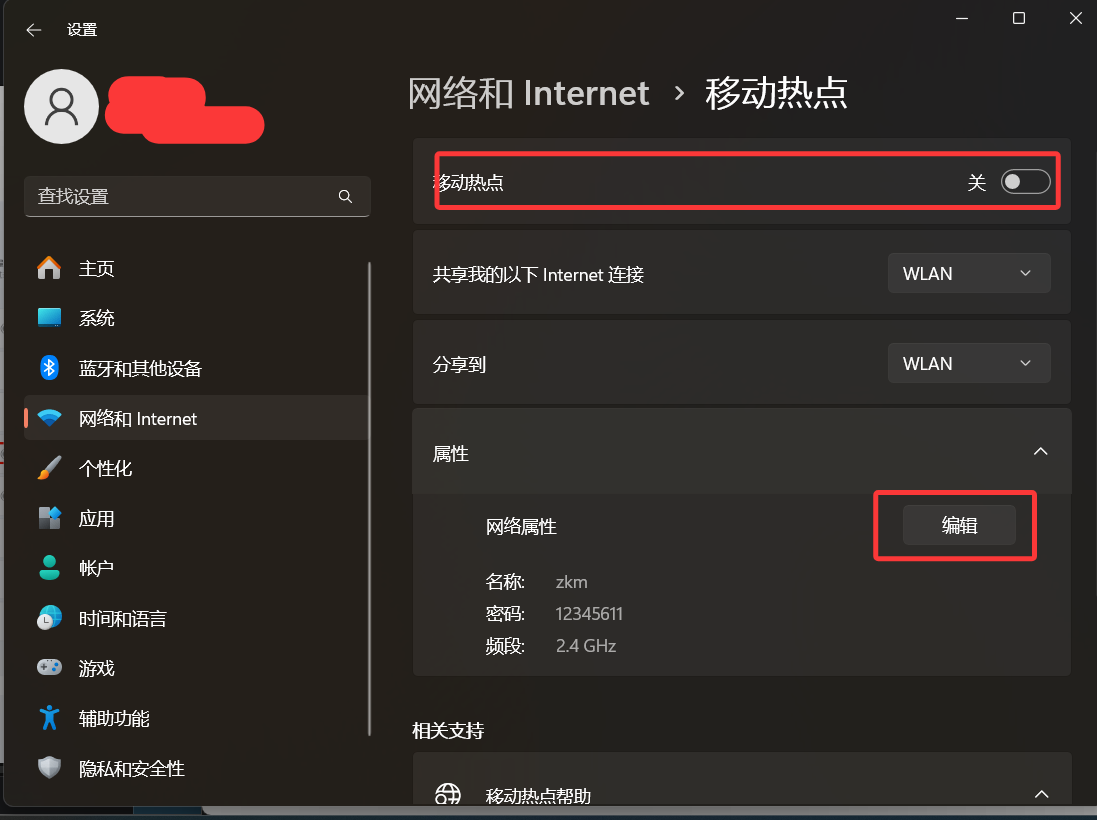

打开2.4G热点：

先编辑一下网络信息，名称和密码简单一些，再设置频段为2.4GHZ，最后打开热点。

发送指令：

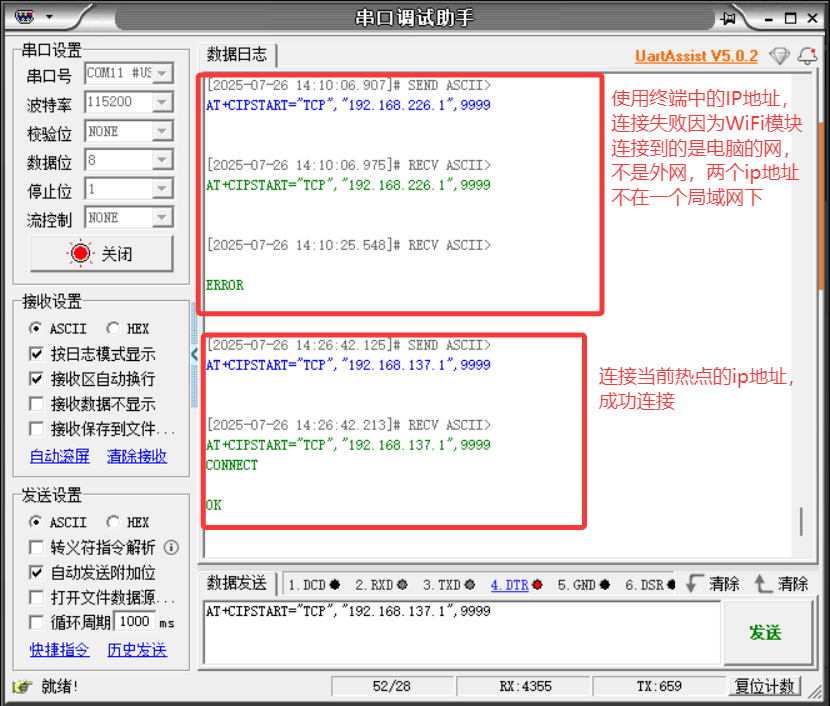

(4) 连接服务器

AT+CIPSTART="TCP","服务器IP",服务器端口

此时需要打开一个同网络下的服务器，可以是虚拟机的用代码写的服务器或者在Windows上打开一个服务器模拟器

1. 网络架构理解

当你使用电脑开热点给WiFi模组提供网络时，你的电脑实际上扮演了路由器的角色：

电脑 = 路由器（提供网络服务）

WiFi模组 = 客户端设备（连接到电脑热点）

2. IP地址的区分

错误的做法：查看电脑连接公共网络的IP地址

使用 ipconfig 查看的是电脑连接外网的IP

这个IP是电脑作为客户端获取的，不是路由器IP

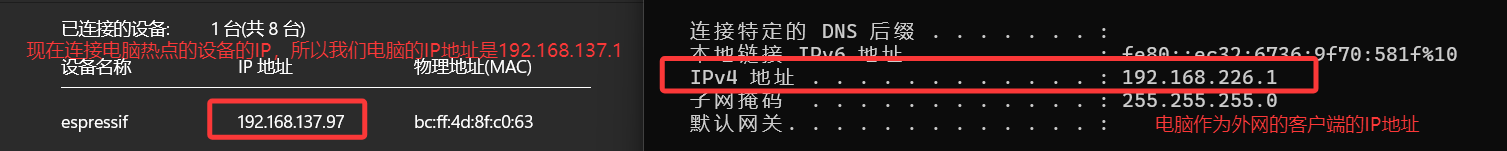

正确的做法：查看电脑热点网络的IP地址

需要在网络调试助手中查看热点网络的主机IP

这个IP才是WiFi模组能够访问的地址

3. 网络层次：

公共网络 ←→ 电脑（路由器） ←→ WiFi模组
外网IP 热点IP

推测出电脑作为热点主机的IP，并且使用该IP的作为服务器IP，然后打开服务器：

(5) 发送数据

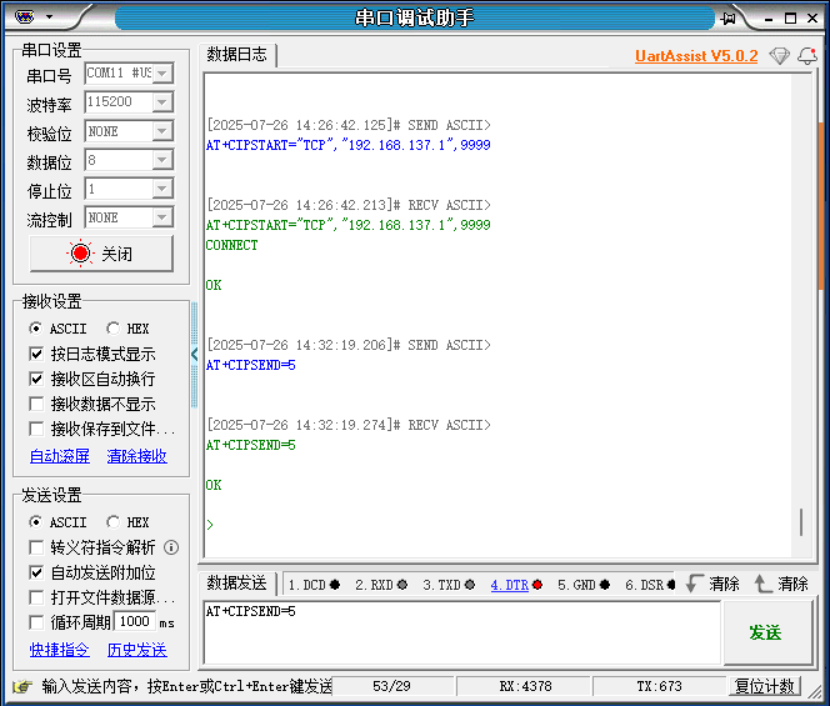

AT+CIPSEND=5 //发送五个字节给服务器

这种方式只能实现单次固定长度数据的发送

输入后会出现箭头，表示等待串口向服务器发送五个字节的数据。

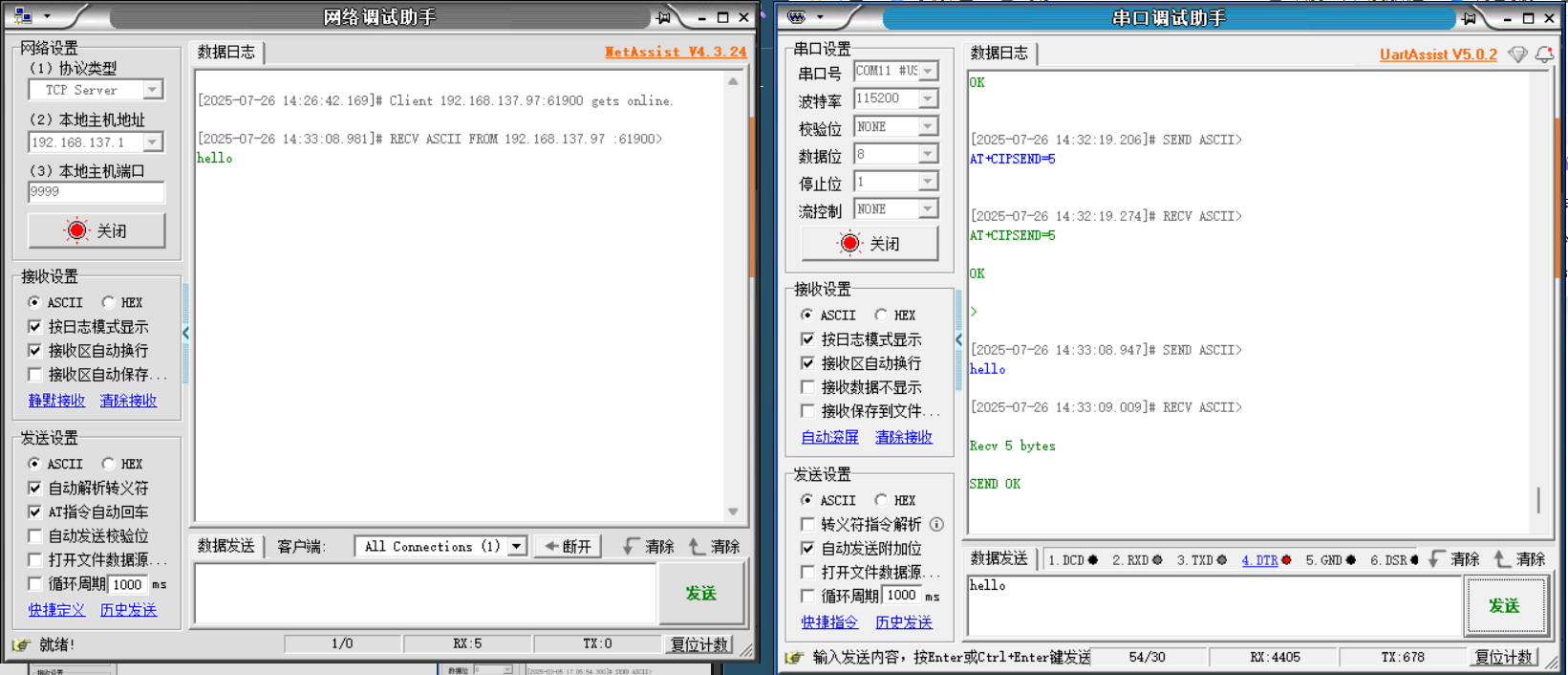

发送五个字节数据：

服务器成功接收到数据。

(6)总结

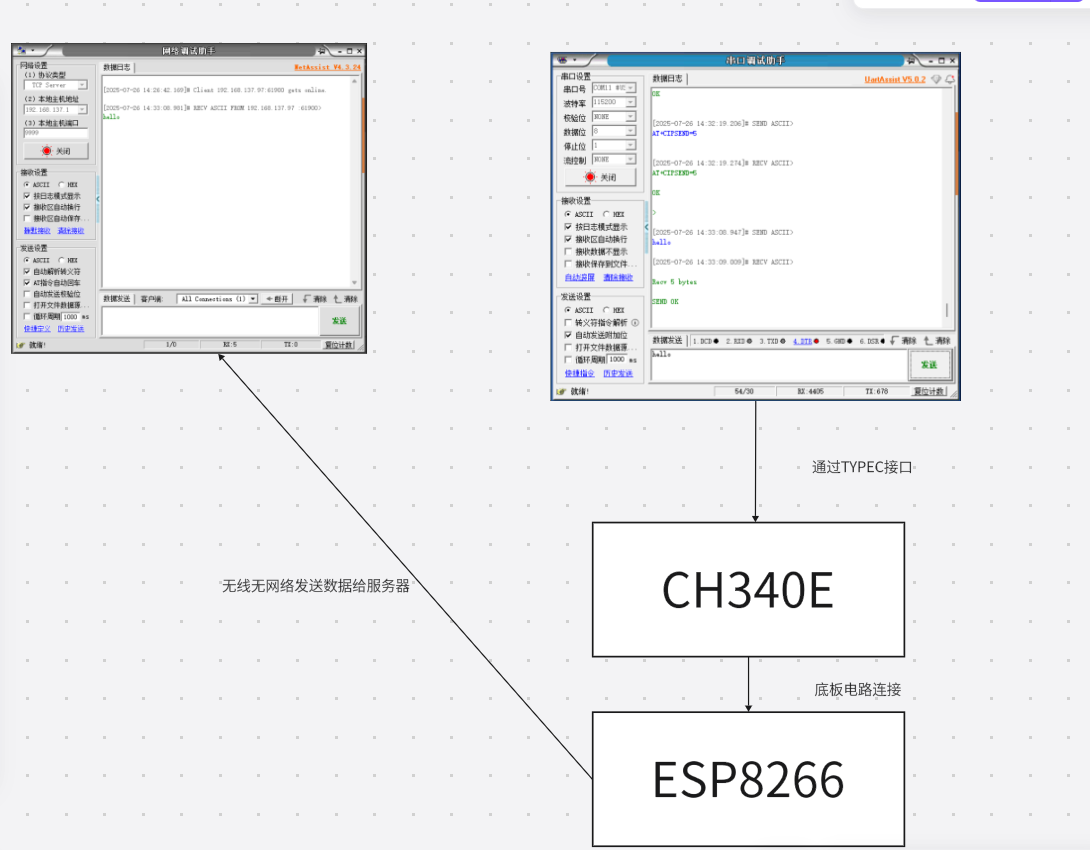

通信数据走向：

3.4 透传模式设置

之前的发送很别扭，每次都要提前发送指令告诉WiFi模块准备发送数据，还有长度限制，十分不友好，有什么办法解决吗？有的兄弟有的！

(1) 什么是透传模式

简介：

透传模式（Transparent Transmission）是一种数据传输方式，设备或系统在通信过程中不对数据内容进行解析或处理，仅作为通道将原始数据完整、无修改地传递给目标端。常见于串口通信、网络协议、物联网设备等场景。

也就是ESP8266作为一个搬运共，不去辨别串口发送过来的数据是什么，只是无脑的发送给服务器。

(2) 设置透传

1.设置透传模式：

AT+CIPMODE=1

2.使能透传发送：

AT+CIPSEND

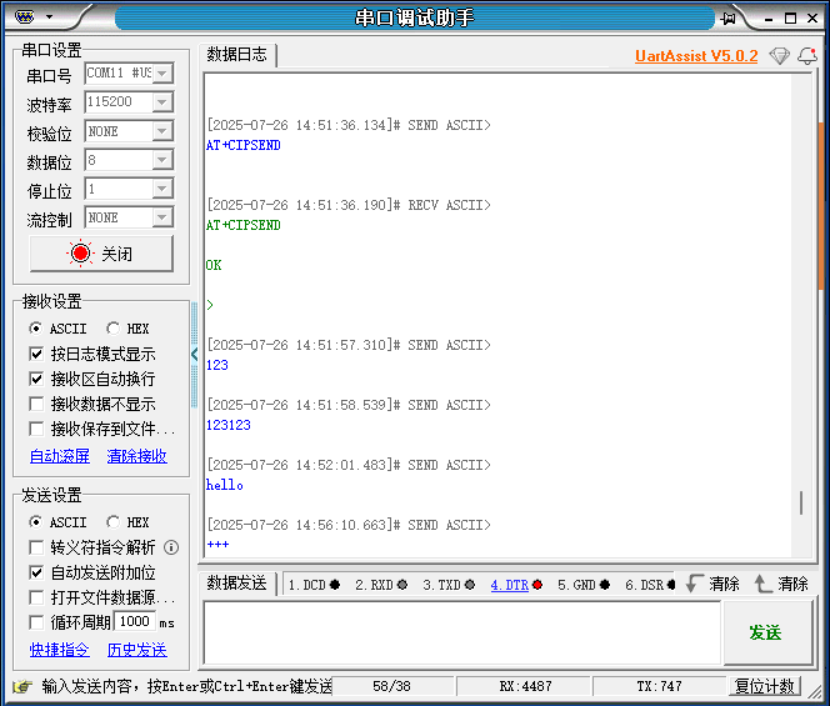

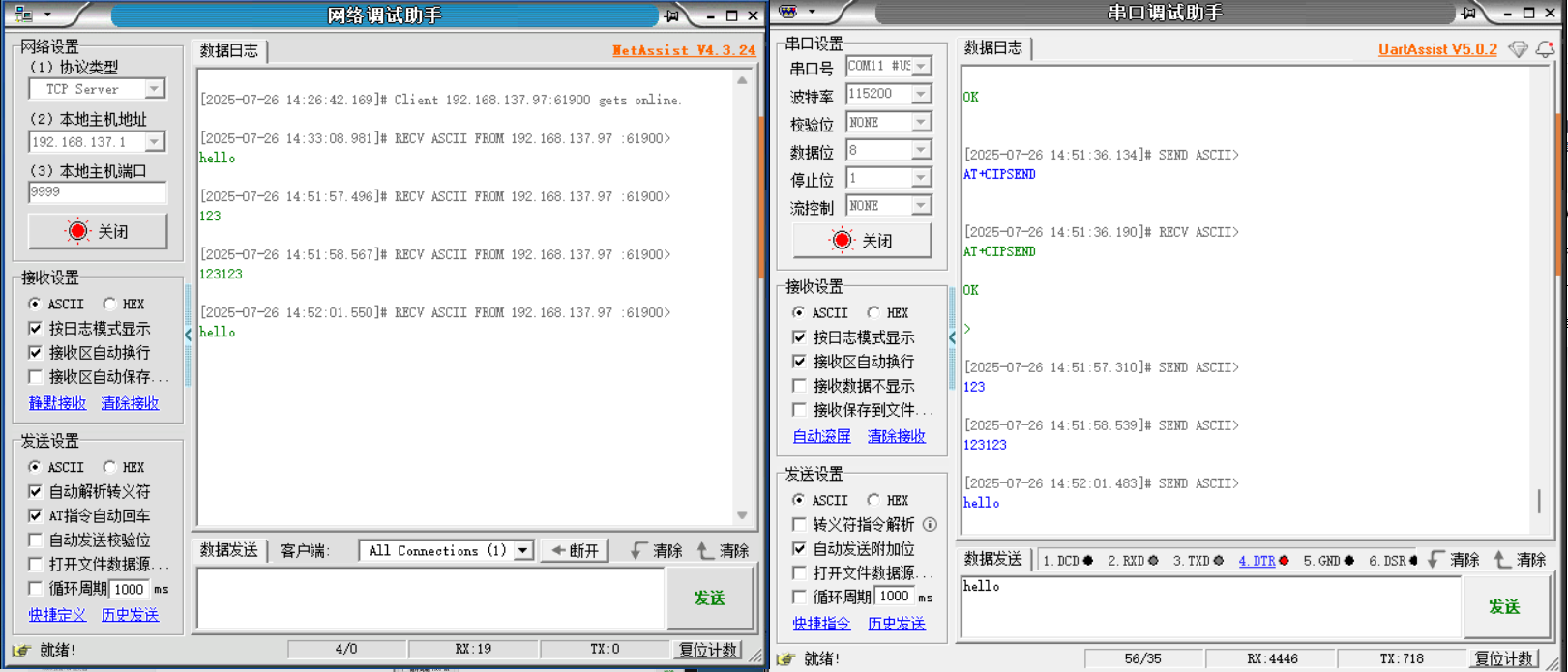

连续发送数据：

想退出透传模式可以发送"+++"，就会退出透传模式：

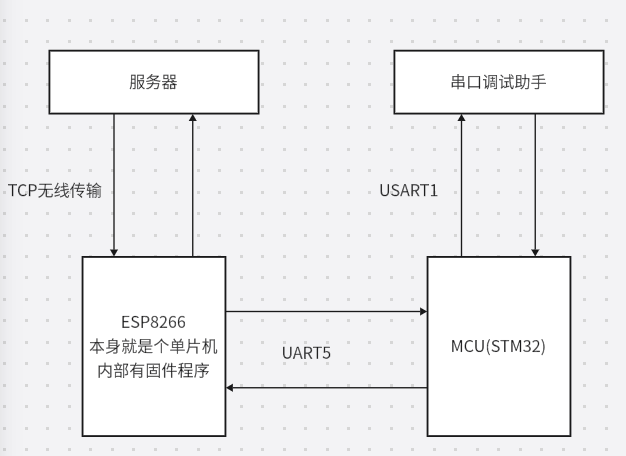

4. 使用单片机控制WiFi模块

4.1 思路梳理

核心设备：

STM32 MCU：主控制器

ESP8266模块：通过 USART1 连接 STM32（自带固件程序）

PC串口调试助手：通过 UART5 连接 STM32（Type-C直连核心板）

关键开关设置：

S2/S3：拨向 MCU方向（连接ESP8266与STM32）

S4：拨到 运行模式（使能ESP8266正常工作）

Type-C：插入核心板（供电+调试通信）

整体流程总结：

1. PC通过串口调试助手（UART5）发送指令给STM32。

2. STM32通过空闲中断接收完整指令，解析指令。

3. STM32通过USART1向ESP8266发送相应的AT指令或数据。

4. ESP8266执行操作（如连接服务器、发送数据等）。

5. ESP8266将服务器返回的数据通过USART1传给STM32。

6. STM32将结果通过UART5格式化输出到PC串口调试助手。

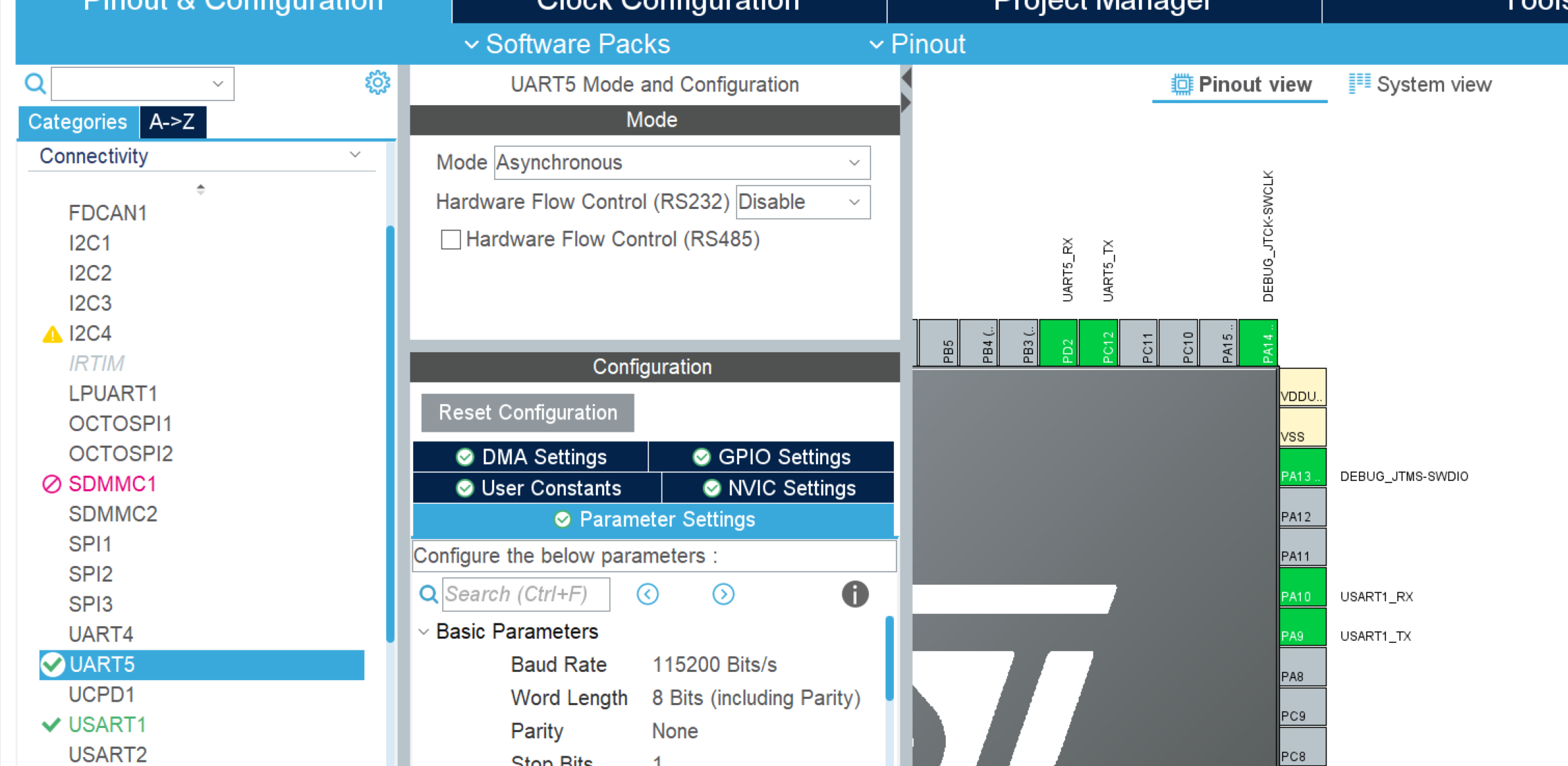

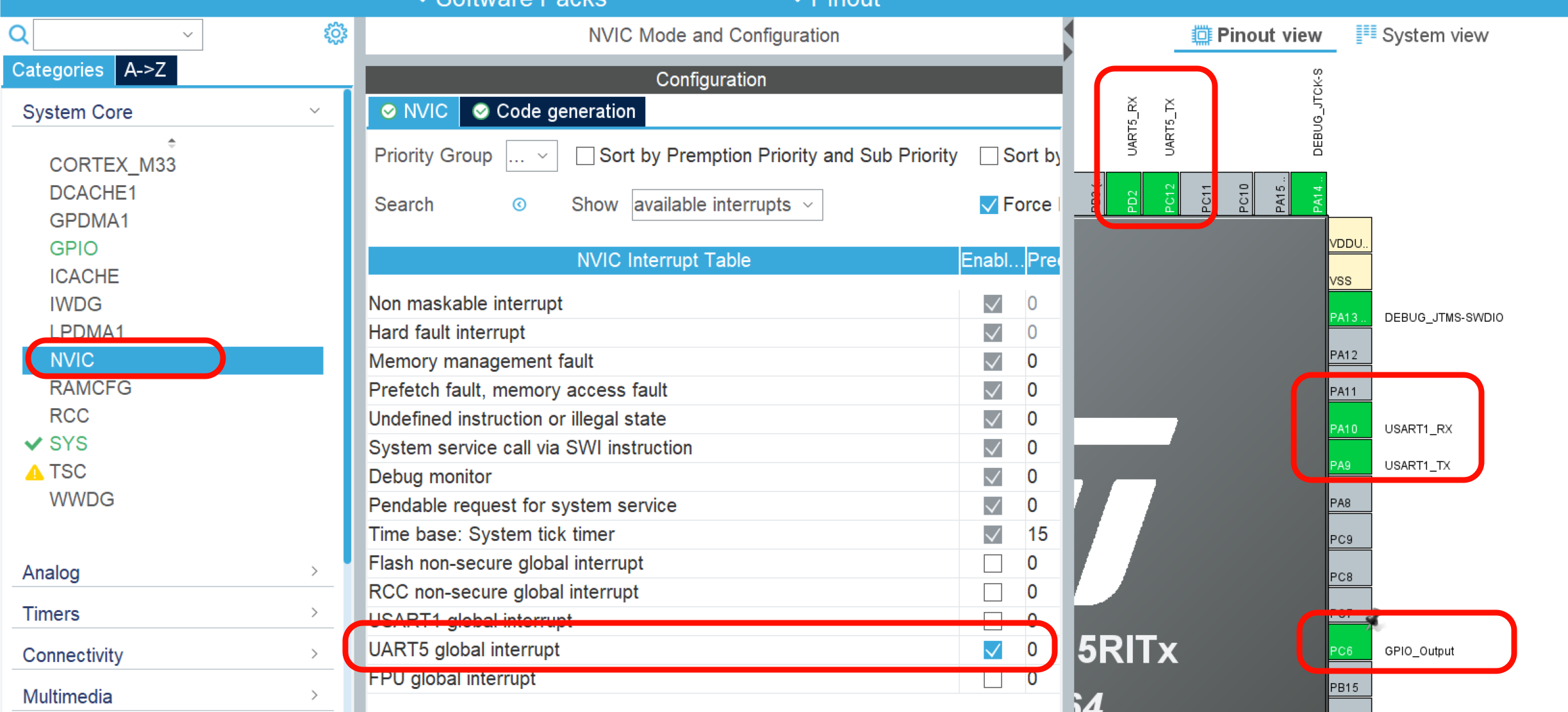

4.2 cubeMX 配置

4.3 代码编写

1. 向uart.c添加驱动函数

(1) 两个串口格式化输出函数：

static char *itoa(int value, char *string, int radix )    //把一整数转换为字符串。
{
    int     i, d;
    int     flag = 0;
    char    *ptr = string;
    /* This implementation only works for decimal numbers. */
    if (radix != 10)
    {
        *ptr = 0;
        return string;
    }
    if (!value)
    {
        *ptr++ = 0x30;
        *ptr = 0;
        return string;
    }
    /* if this is a negative value insert the minus sign. */
    if (value < 0)
    {
        *ptr++ = '-';
        /* Make the value positive. */
        value *= -1;
    }
    for (i = 10000; i > 0; i /= 10)
    {
        d = value / i;
        if (d || flag)
        {
            *ptr++ = (char)(d + 0x30);
            value -= (d * i);
            flag = 1;
        }
    }
    /* Null terminate the string. */
    *ptr = 0;
    return string;
} /* NCL_Itoa */
void USART_printf(UART_HandleTypeDef * USARTx, char * Data, ... )
{
    const char *s;
    int d;
    char buf[16];
	char singleBuff[1];
    va_list ap;
    va_start(ap, Data);
    while ( * Data != 0 )     // 判断数据是否到达结束符
    {
        if ( * Data == 0x5c )  //'\'
        {
            switch ( *++Data )
            {
                case 'r':                                     //回车符
					singleBuff[0] = 0x0d;
					__HAL_UART_CLEAR_FLAG(USARTx, UART_CLEAR_TCF);						HAL_UART_Transmit(USARTx, (void*)singleBuff, 1, 1);//阻塞式发送数据
                Data ++;
                break;
                case 'n':                                     //换行符
								singleBuff[0] = 0x0a;
								__HAL_UART_CLEAR_FLAG(USARTx, UART_CLEAR_TCF);/* Clear the TC flag in the ICR register */
								HAL_UART_Transmit(USARTx, (void*)singleBuff, 1, 1);//阻塞式发送数据
                Data ++;
                break;

                default:
                Data ++;
                break;
            }
        }
        else if ( * Data == '%')
        {
            switch ( *++Data )
            {
                case 's':                                         //字符串
                s = va_arg(ap, const char *);
                for ( ; *s; s++)
                {
									singleBuff[0] = *s;
									HAL_UART_Transmit(USARTx, (void*)singleBuff, 1, 1);//阻塞式发送数据
                  while(__HAL_UART_GET_FLAG(USARTx, UART_FLAG_TXE) == RESET);
                }
                Data++;
                break;

                case 'd':
                d = va_arg(ap, int);
                itoa(d, buf, 10);
                for (s = buf; *s; s++)
                {
									singleBuff[0] = *s;
									HAL_UART_Transmit(USARTx, (void*)singleBuff, 1, 1);//阻塞式发送数据
                  while(__HAL_UART_GET_FLAG(USARTx, UART_FLAG_TXE) == RESET);
                }
                     Data++;
                     break;
                default:
                     Data++;
                     break;
            }
        }
        else
				{
					singleBuff[0] = *Data++;
					__HAL_UART_CLEAR_FLAG(USARTx, UART_CLEAR_TCF);/* Clear the TC flag in the ICR register */
					HAL_UART_Transmit(USARTx, (void*)singleBuff, 1, 1);//阻塞式发送数据
				}
        while (__HAL_UART_GET_FLAG(USARTx, UART_FLAG_TXE) == RESET);
    }
}

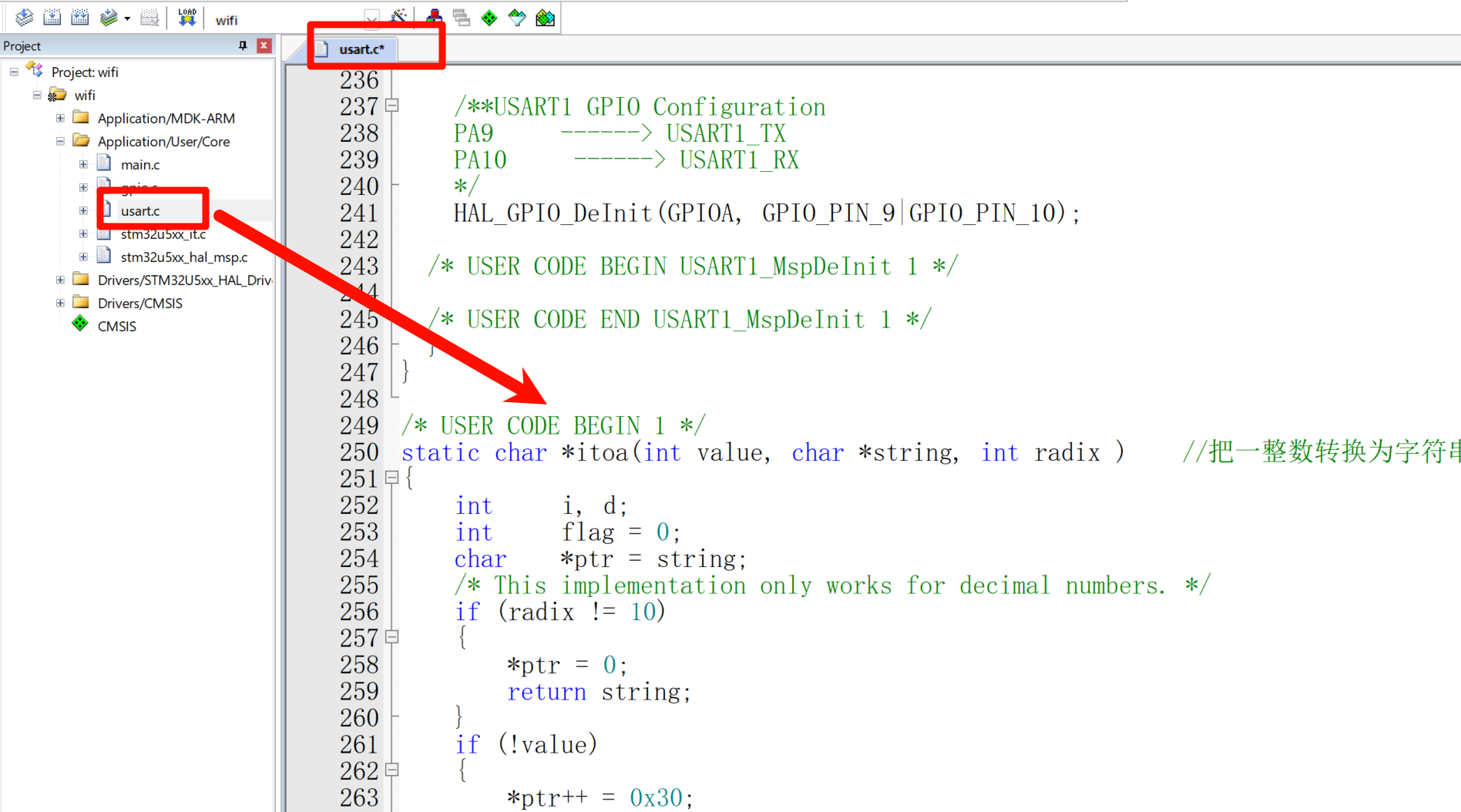

(2) 把上述驱动函数放在uart.c文件内，这样就可以使用这些函数：

(3) 把头文件加入uart.c文件中，因为上面两个函数用到这些库

#include <stdio.h>
#include <string.h>
#include <stdarg.h>

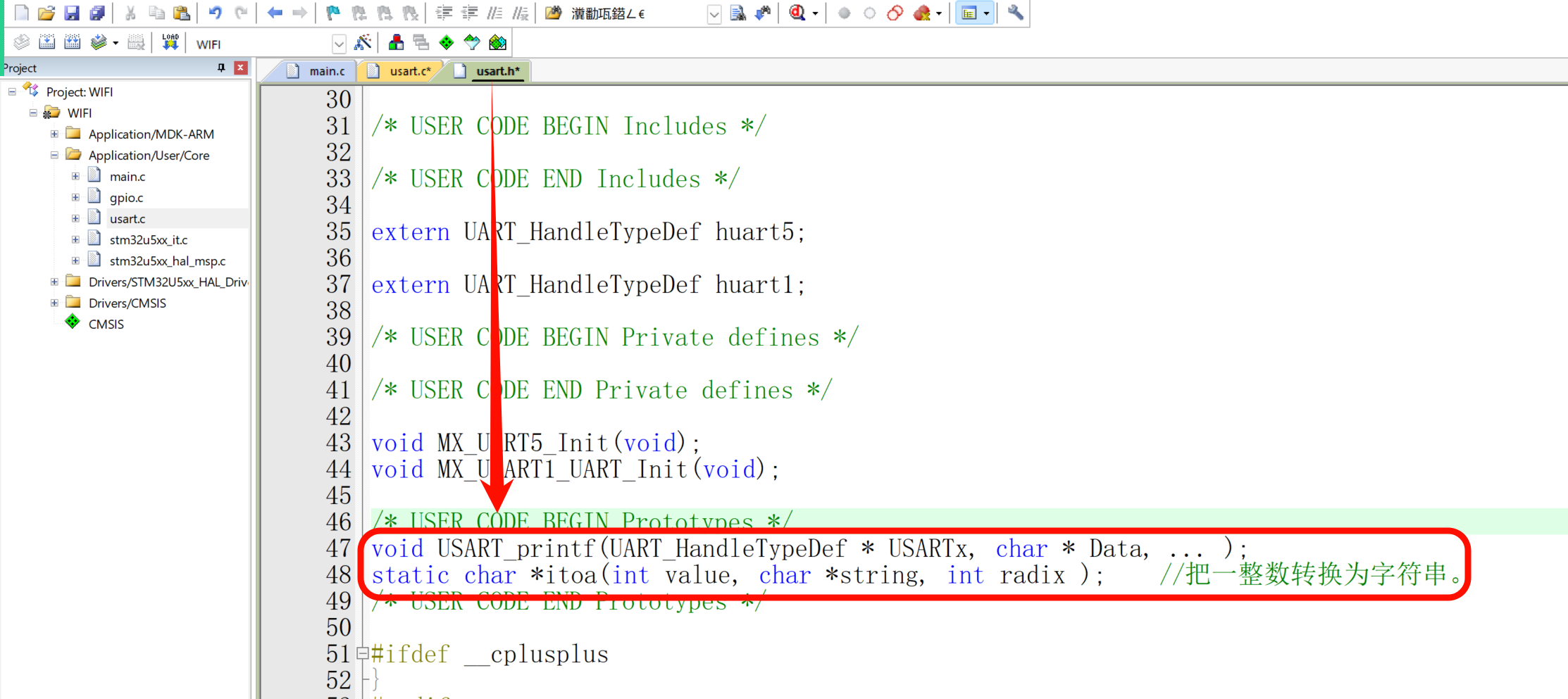

(4) 然后在uart.h文件中加上对两个函数的声明，保证导入.h文件主函数可以正常使用，后面的wifi驱动文件也会用到：

static char *itoa(int value, char *string, int radix );
void USART_printf(UART_HandleTypeDef * USARTx, char * Data, ... );

2. 添加WiFi驱动文件

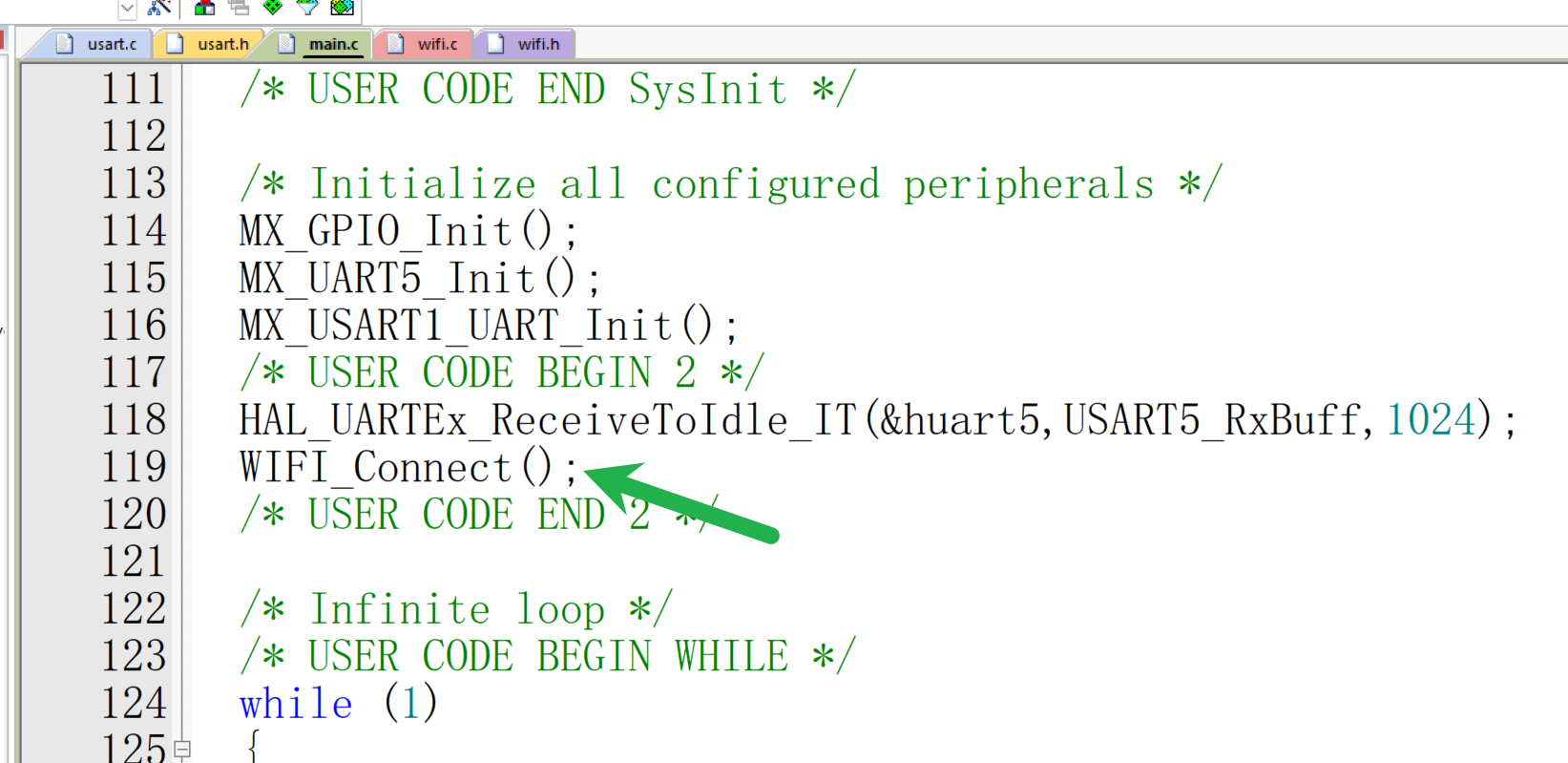

(1) 下面是ESP8266的WiFi驱动文件，导入项目后，就可以使用内置状态机函数实现单片机代替串口发送AT指令给WiFi模块，让WiFi模块进行联网和通信。
wifi.c：

#include "wifi.h"

int connect_flag = 0; // 是否连接成功的标志
int tt_flag = 0;	  // 是否有网络发过来的透传数据标志

char WIFI_Config0(int time) // 找到ready 返回 没有找到返回1
{
    memset(WiFi_RX_BUF, 0, 1024);
    WiFi_RxCounter = 0;
    while (time--)
    {
        HAL_Delay(100);
        if (strstr((char *)WiFi_RX_BUF, "ready"))
        {
            break;
        }
        // u1_USART ("WIFI_Config0:=%s",WiFi_RX_BUF);
    }
    if (time > 0)
        return 0;
    else
        return 1;
}

char WIFI_Config(int time, char *cmd, char *response) // 等待时间 发送内容 判断返回的内容
{
    memset(WiFi_RX_BUF, 0, 1024);
    WiFi_RxCounter = 0;
    ESP8266_USART("%s\r\n", cmd);
    while (time--)
    {
        HAL_Delay(100);
        if (strstr((char *)WiFi_RX_BUF, response))
        {
            break;
        }
        // u1_USART("%d ", time);
    }
    if (time > 0)
        return 0;
    else
        return 1;
}

char WIFI_Router(int time) // 配置WIFI名和密码
{
    memset(WiFi_RX_BUF, 0, 1024);
    WiFi_RxCounter = 0;
    //	ESP8266_USART("AT+CIPMUX=0");
    //	HAL_Delay(100);
    ESP8266_USART("AT+CWJAP=\"%s\",\"%s\"\r\n", ID, PASSWORD);
    while (time--)
    {
        HAL_Delay(1000);
        if (strstr((char *)WiFi_RX_BUF, "OK"))
        {
            break;
        }
        u1_USART("连接路由倒计时: %d\r\n ", time);
    }
    if (time > 0)
        return 0;
    else
        return 1;
}

char WIFI_ConnectTCP(int time) // 配置TCP
{
    memset(WiFi_RX_BUF, 0, 1024);
    WiFi_RxCounter = 0;
    ESP8266_USART("AT+CIPSTART=\"TCP\",\"%s\",%d\r\n", ServerIP, ServerPort);
    while (time--)
    {
        HAL_Delay(100);
        if (strstr((char *)WiFi_RX_BUF, "OK"))
        {
            break;
        }
        u1_USART("正在建立TCP连接 ：%d ", time);
    }
    if (time > 0)
        return 0;
    else
        return 1;
}

enum WIFI_STATE
{
    WIFI_READY = 0,
    WIFI_CONFIG1,
    WIFI_ROUTER,
    WIFI_CONFIG2,  //进入透传模式
    WIFI_CONNECT, //连接服务器
    WIFI_CONFIG3,
    WIFI_COMPLETE	//连接完成
};

#define WAIT_TIME 1000

void WIFI_Connect()//状态机
{
    int state = WIFI_READY;  //默认等待复位
    while (1)
    {
        if(state == WIFI_COMPLETE)
        {

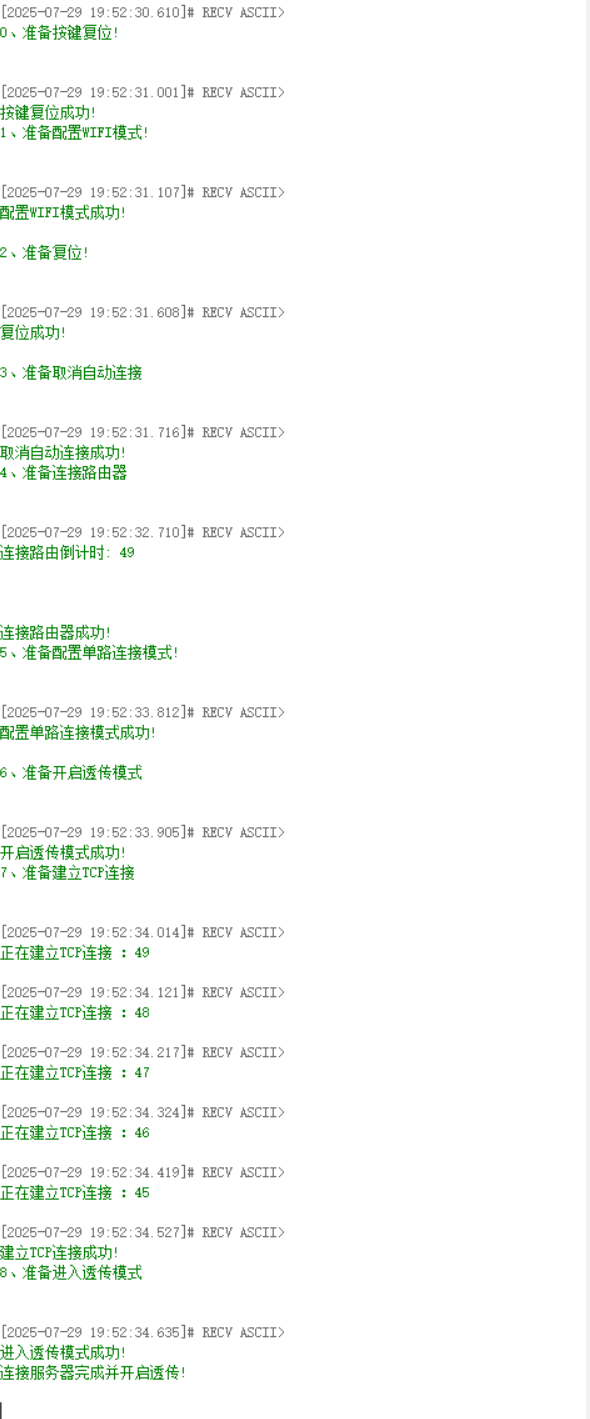

            u1_USART("连接服务器完成并开启透传!\r\n");
			memset(WiFi_RX_BUF,0,1024);
            //WIFI_SendData("hello world");
            break;  //这里直接跳出while(1)循环即可
        }
        switch (state)
        {
        case WIFI_READY://检测是否手动复位了
            /*0、按键复位*/
            u1_USART("0、准备按键复位!\r\n");
            if (WIFI_Config0(100))//判是否收到ready
            {
                u1_USART("按键复位失败!\r\n");
                HAL_Delay(WAIT_TIME);
            }
            else//成功了 找到了
            {
                u1_USART("按键复位成功!\r\n");
                state = WIFI_CONFIG1;
            }
            break;

        case WIFI_CONFIG1:
            /*1、配置WIFI模式*/
            u1_USART("1、准备配置WIFI模式!\r\n");
            if (WIFI_Config(50, "AT+CWMODE=1\r\n", "OK"))//发送命令 检测OK
            {
                u1_USART("配置WIFI模式失败!\r\n");
                HAL_Delay(WAIT_TIME);
                break;
            }
            else//成功
                u1_USART("配置WIFI模式成功!\r\n");
				u1_USART("\r\n");
            /*2、重启(命令方式)*/
            u1_USART("2、准备复位!\r\n");
            if (WIFI_Config(50, "AT+RST\r\n", "ready"))
            {
                u1_USART("复位失败!\r\n");
                HAL_Delay(WAIT_TIME);
                break;
            }
            else
                u1_USART("复位成功!\r\n");
            u1_USART("\r\n");
            /*3、取消自动连接*/
            u1_USART("3、准备取消自动连接\r\n");
            if (WIFI_Config(50, "AT+CWAUTOCONN=0\r\n", "OK"))//取消热点自动连接 检测OK
            {
                u1_USART("取消自动连接失败!\r\n");
                HAL_Delay(WAIT_TIME);
                break;
            }
            else
                u1_USART("取消自动连接成功!\r\n");

            WiFi_RxCounter = 0;
            state = WIFI_ROUTER;
            break;
        case WIFI_ROUTER:
            /*4、连接路由器*/
            u1_USART("4、准备连接路由器\r\n");
            if (WIFI_Router(50))//连接热点并检测是否连接成功
            {
                u1_USART("连接路由器失败!\r\n");
                HAL_Delay(WAIT_TIME);
            }
            else
            {
                u1_USART("连接路由器成功!\r\n");
                state = WIFI_CONFIG2;
            }
            break;
        case WIFI_CONFIG2:
            /*5、配置单路连接模式*/
            u1_USART("5、准备配置单路连接模式!\r\n");
            if (WIFI_Config(50, "AT+CIPMUX=0\r\n", "OK"))//配置单路连接
            {
                u1_USART("配置单路连接模式失败!\r\n");
                HAL_Delay(WAIT_TIME);
                break;
            }
            else
            {
                u1_USART("配置单路连接模式成功!\r\n");
            }
            u1_USART("\r\n");
            /*6、开启透传模式*/
            u1_USART("6、准备开启透传模式\r\n");
            if (WIFI_Config(50, "AT+CIPMODE=1\r\n", "OK"))
            {
                u1_USART("开启透传模式失败!\r\n");
                HAL_Delay(WAIT_TIME);
                break;
            }
            else
            {
                u1_USART("开启透传模式成功!\r\n");
            }
            state = WIFI_CONNECT;
            break;
        case WIFI_CONNECT:
            /*7、建立TCP连接*/
            u1_USART("7、准备建立TCP连接\r\n");
            if (WIFI_ConnectTCP(50))//连接TCP
            {
                u1_USART("建立TCP连接失败!\r\n");
                HAL_Delay(WAIT_TIME);
            }
            else
            {
                u1_USART("建立TCP连接成功!\r\n");
                state = WIFI_CONFIG3;
            }
            break;
        case WIFI_CONFIG3:
            /*8、进入透传模式*/
            u1_USART("8、准备进入透传模式\r\n");
            if (WIFI_Config(50, "AT+CIPSEND\r\n", "\r\nOK\r\n\r\n>"))
            {
                u1_USART("进入透传模式失败!\r\n");
                HAL_Delay(WAIT_TIME);
            }
            else
            {
                u1_USART("进入透传模式成功!\r\n");
                state = WIFI_COMPLETE;
                connect_flag = 1;
                break;
            }
        default:
            break;
        }
    }
}

//int WIFI_SendData(const char *data)
//{
//	ESP8266_USART("%s", data);
//	//u1_USART("数据发送完成\r\n");
//	return 0;
//	if (WIFI_Config(10, "AT+CIPSEND=5\r\n", ">"))
//	{
//		ESP8266_USART("%s", data);
//		u1_USART("数据发送完成\r\n");
//		return 0;
//	}
//	else
//	{
//		u1_USART("数据发送失败!\r\n");
//		return -1;
//	}
//}

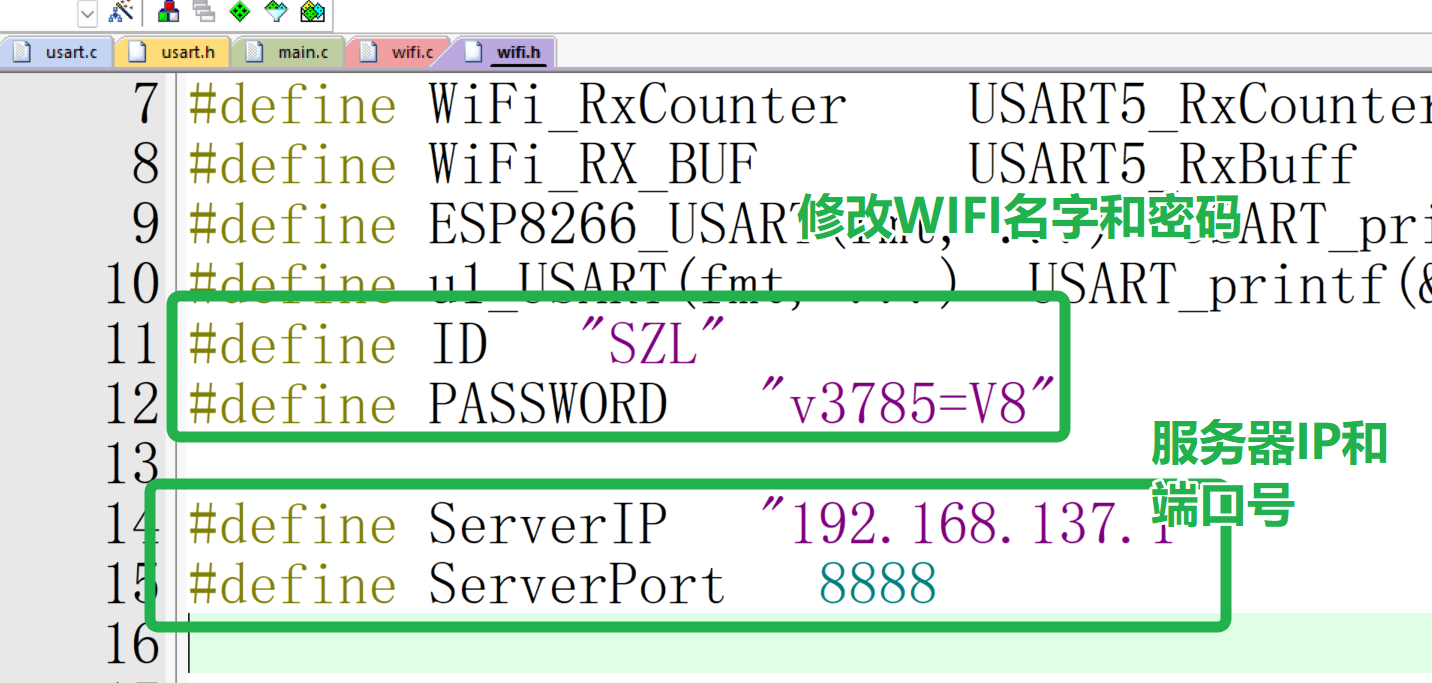

wifi.h：

#ifndef _WIFI_H
#define _WIFI_H
#include <string.h>
#include "usart.h"

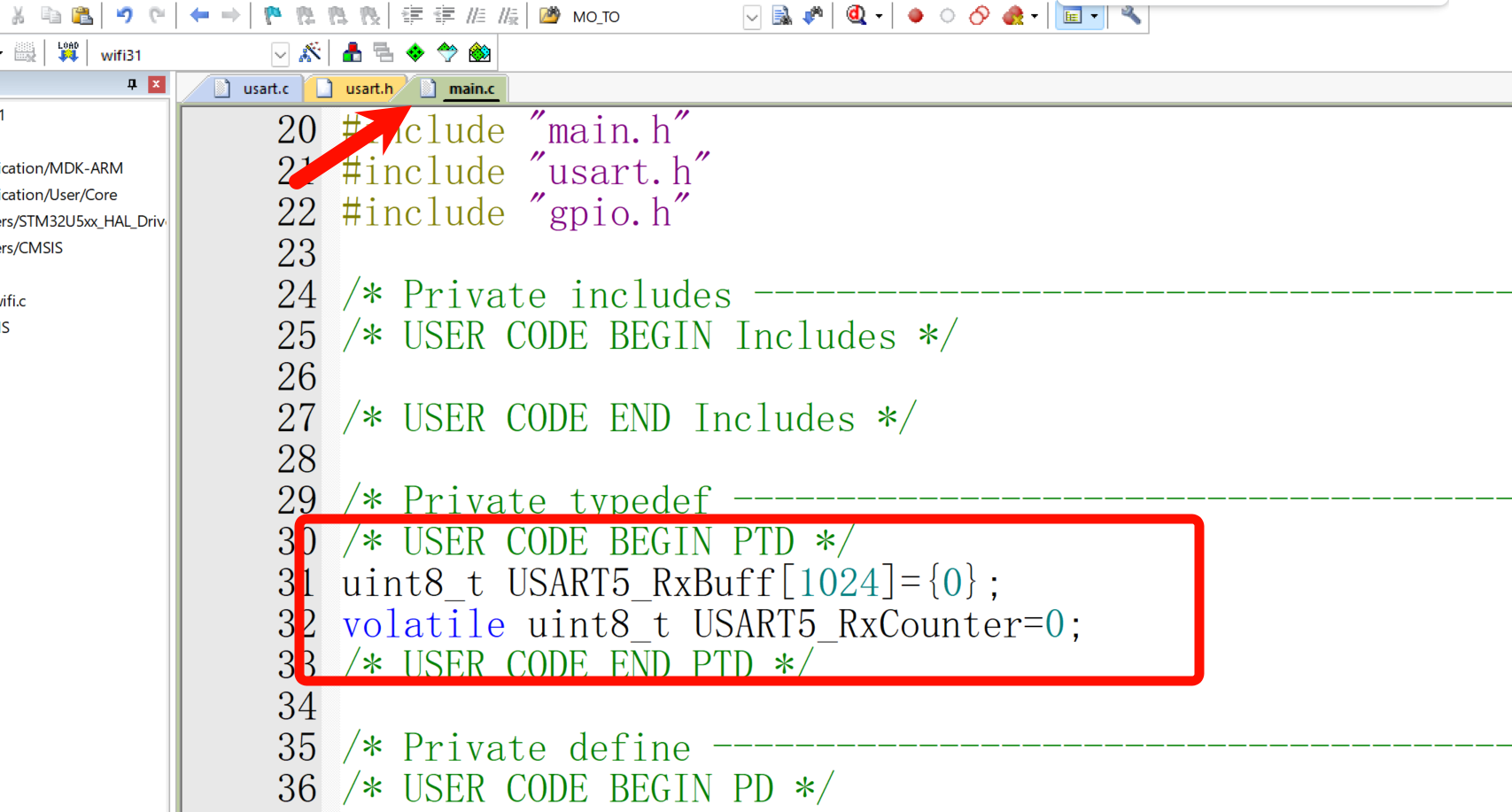

extern uint8_t USART5_RxBuff[1024];
extern volatile uint8_t USART5_RxCounter;
#define WiFi_RxCounter    USART5_RxCounter
#define WiFi_RX_BUF       USART5_RxBuff
#define ESP8266_USART(fmt, ...)  USART_printf(&huart5, fmt, ##__VA_ARGS__)
#define u1_USART(fmt, ...)  USART_printf(&huart1, fmt, ##__VA_ARGS__)
#define ID   "zkm"                      //网络名字
#define PASSWORD   "12345611"           //网络密码

#define ServerIP   "192.168.43.148"     //服务器IP地址
#define ServerPort  4399                //服务器端口


char WIFI_Config0(int time);
char WIFI_Config(int time,char*cmd,char*response);
char WIFI_Router(int time);
char WIFI_ConnectTCP(int time);
void WIFI_Connect(void);
void ESP8266_Clear(void);
#endif

添加外部文件的方式可以参考之前文章，在标题五下的8.2：单片机（STM32-IIC）-CSDN博客

3. 添加串口5空闲中断

上述准备工作做完，我们已经有了WiFi模组的函数WIFI_Connect()，还有直接向串口五发送数据的函数USART_printf(UART_HandleTypeDef * USARTx, char * Data, ... )，WIFI_Connect()函数是依赖于串口接收中断函数，所以我们需要搭建串口五点空闲中断。（推荐自己先看看wifi文件）

在我们之前使用AT指令的时候，发送给ESP8266一个数据，会回复相应的消息，WIFI_Connect()函数就是依靠这个逻辑。这个函数让单片机按顺序给ESP8266发送指令，只有接收到ESP8266的ready消息才会发送下一条指令，如果没有接收到ready消息或者接收到错误消息，会一直尝试连接，由此可见这个函数是阻塞进程的，所以我们要开启串口5的空闲接收中断，而且必须在调用WIFI_Connect()函数前开启一次中断接收，再在中断回调函数内开启中断接收，每接收到一次数据就开启下一次中断接收。

(1) 定义全局变量

uint8_t USART5_RxBuff[1024]={0};
volatile uint8_t USART5_RxCounter=0;

(2) 添加接受中断函数（不定长）和接收中断回调函数

细节可以看我的单片机（STM32-串口通信）_stm32串行同步通信-CSDN博客，最好是用不定长接收，因为接收长度是未知的，只要设定长度够大就能接收并触发中断。

中断函数：

 void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)

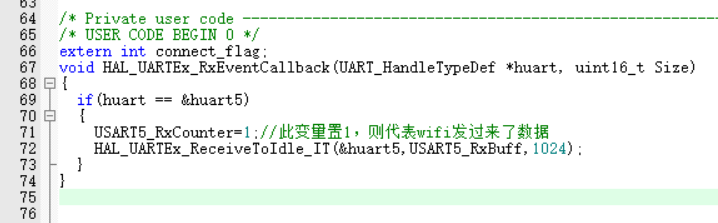

写回调：

extern int connect_flag;
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if(huart == &huart5)
	{
		USART5_RxCounter=1;//此变量置1，则代表wifi发过来了数据
		HAL_UARTEx_ReceiveToIdle_IT(&huart5,USART5_RxBuff,1024);
	}
}

4. 尝试联网：

(1) 修改wifi.h中的信息

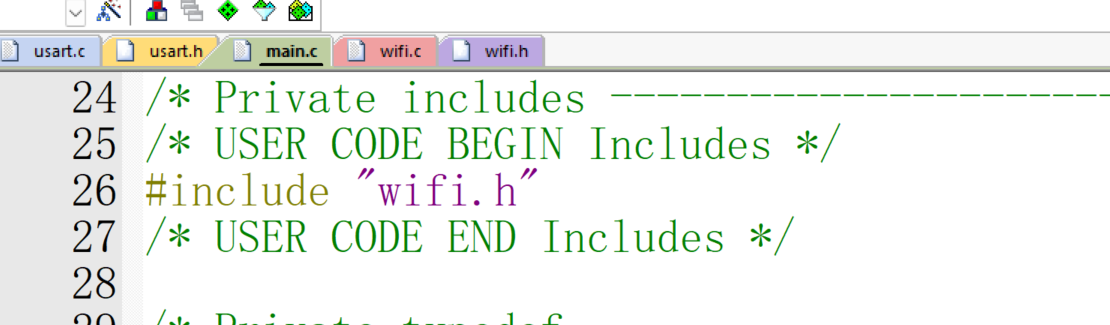

(2) 添加头文件

(3) 调用wifi连接函数

必须在调用 WIFI_Connect()函数前开启一次中断接收，前面说了WIFI_Connect()函数是阻塞的，因为没开启接收中断函数，单片机一直接收不到任何消息，会卡在函数出不来就会一直复位失败。

5. 打开服务器，烧录后复位单片机

注意：

(1) 别忘了要更换USB口到单片机的核心板，让单片机和串口直接通信，ESP8266的模式（S3,S2）也需要切换，切换为MCU模式。

(2) 服务器和单片机连接的网络处于一个网络下，按照之前连接网络和配置网络虚拟机（服务器）的方式的方式。

(3) 串口助手显示单片机接收信息，网络虚拟机充当服务器发送数据到单片机，如下图：

点击复位后，串口会输出下面提示信息，如果成功就说明网络连接成功，如果卡在某一个位置就去处理响应的问题。

6. 常见问题解决：

问题一：卡在0.复位，那就是单片机接受不到ESP8266发送的信息

(1) 查看s3,s2是否调节到mcu模式，

(2) 查看cubemx是否配置串口5的中断

(3) 再查看是否在调用wifi_connect函数前开启串口5的中断接收。

(4) 最后再检查配置流程是否和前面一致。

问题二：卡在4.连接路由器

(1) 先耐心等待几分钟，有时候连接时间比较长

(2) 查看网络是否可用，是否是2.4GHZ频段下

问题三：卡在准备6.建立TCP连接

查看服务器地址和端口号是否准确，是否按照前面配置方式确定服务器IP地址。

7. 和服务器通信

和服务器通信分两部分：接收和发送；

(1)、接收已经有了，就是串口5接收中断函数，只需要在中断内判断USART5_RxBuff[1024]字符串，执行操作就可以：

extern int connect_flag;
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if(huart == &huart5)
	{
		USART5_RxCounter=1;//此变量置1，则代表wifi发过来了数据
		if(connect_flag == 1)
		{
			u1_USART("server:%s\n",USART5_RxBuff);
			if(strcmp(USART5_RxBuff,"FAN_ON") == 0)        //服务器发送FAN_ON打开风扇
			{
				HAL_GPIO_WritePin(GPIOC,GPIO_PIN_6,1);
			}
			if(strcmp(USART5_RxBuff,"FAN_OFF") == 0)        //关闭风扇
			{
				HAL_GPIO_WritePin(GPIOC,GPIO_PIN_6,0);
			}
			memset(USART5_RxBuff,0,1024);                    //清空字符数组
		}
		HAL_UARTEx_ReceiveToIdle_IT(&huart5,USART5_RxBuff,1024);
	}
}

(2)、发送就是uart.c函数内添加的驱动函数USART_printf函数，在wifi.c中宏定义改名为ESP8266_USART函数，导入头文件wifi.h后，两个函数都可以用，最好直接发送字符串，sprintf拼接字符串后发送。虽然可以“USART_printf("temp:%d",temp)；”进行发送，但是对“USART_printf("temp:%f",temp)；”就会发送错误字符串。

当可以通过串口调试助手控制单片机就大功告成。

单片机（STM32-WIFI模块）
