FPGA实现AD9361采集转SRIO与DSP交互，FPGA+DSP多核异构信号处理架构，提供2套工程源码和技术支持

1、前言：SRIO在FPGA+DSP架构中的作用

SRIO简介：

RapidIO 是由 Motorola 和 Mercury 等公司率先倡导的一种高性能、 低引脚数，基于数据包交换的互连体系结构，是为满足高性能嵌入式系统需求而设计的一种开放式互连技术标准；SRIO 包含三层结构协议，即物理层、传输层、逻辑层，SRIO体系结构如下：

逻辑层：定义包的类型、大小、物理地址、传输协议等必要配置信息。
传输层：定义包交换、路由和寻址规则，以确保信息在系统内正确传输。
物理层：包含设备级接口信息，如电气特性、错误管理数据和基本流量控制数据等信息。

SRIO收发逻辑框图如下：

SRIO（Serial RapidIO）在FPGA+DSP异构架构中扮演着高速数据通道与系统互连核心的角色，其作用与优势主要体现在以下方面：

SRIO的核心作用
1、高速数据通道
实时数据传输：FPGA负责前端数据采集（如雷达回波、图像信号），通过SRIO将原始数据直接传输至DSP处理，速率可达 8-10 Gbps（实测效率＞80%理论值）。
低延迟交互：点对点传输延迟仅微秒级，满足实时处理需求（如电机控制、雷达成像）。
2、直接内存访问（DMA）
DSP可通过SRIO直接读写FPGA的片上存储或外挂DDR，无需CPU干预。例如：
SWRITE事务实现零开销突发传输，效率达95%以上。
FPGA作为协处理器时，DSP直接获取处理结果（如滤波后图像）。
3、可靠消息通知
门铃（Doorbell）中断：DSP向FPGA发送16位轻量级消息，触发实时响应（如任务启动/停止）。
中断延迟＜1μs，优于传统GPIO。
4、系统级扩展性
通过SRIO交换器连接多DSP/FPGA，构建分布式计算网络（如4个DSP+FPGA的基带处理卡）。
支持动态路由与多播传输，适应复杂拓扑。

SRIO的技术优势
1、高带宽与低延迟

2、硬件级可靠性
错误检测与重传：内置CRC校验与链路层重传机制，误码率＜10⁻¹²。
路径冗余：支持多路径备份，单点故障不影响系统运行（关键用于航天电子）。
3、灵活的协议支持
传输模式：
Direct I/O：直接存储映射（NWRITE/NREAD），适合大数据块传输。
Message Passing：信箱机制，支持复杂命令交互（如FPGA向DSP发送状态报告）。
物理层适配：支持1x/2x/4x链路聚合，兼容背板（VPX）、光模块等连接方式。
4、低功耗设计
相比PCIe，SRIO功耗低30-40%（实测1.5W@5Gbps）。
静态功耗＜0.1W，适合电池供电设备（如无人机雷达）。

典型应用场景
1、实时图像处理系统

FPGA完成像素校正，DSP执行AI识别，传输延迟＜10ms
2、无线通信基带
FPGA处理ADC采样数据，经SRIO分发至多DSP核（如LDPC解码）。
支持5G Massive MIMO的μs级波束成型。
3、高可靠性系统
航天器中的FPGA+DSP通过SRIO互连，抗辐射设计（如三模冗余）确保太空环境下的数据传输

总结
SRIO在FPGA+DSP架构中的核心价值是：
✅ 突破总线瓶颈：提供＞8Gbps的稳定带宽，替代共享总线。
✅ 实现异构协同：FPGA并行预处理 + DSP复杂算法，通过SRIO无缝衔接。
✅ 构建高可靠网络：冗余链路与硬件校验机制，满足军工/航天级需求

工程概述

本文详细描述了Xilinx的7系列FPGA实现AD9361采集转SRIO与DSP交互，搭建FPGA+DSP多核异构信号处理架构，以下从FPGA工程和DSP工程两个方向描述整个设计：

FPGA工程

FPGA工程实现AD信号采集，因为FPGA是并行执行，实时性较好；
FPGA工程主要实现AD9361数据采集、SRIO数据组包、SRIO数据发送功能；输入为示波器生成的正弦波信号，然后进入AD9361芯片实现模数转换；数字信号再进入Xilinx官方的selectlo interface Wizard IP核实现差分转单端，并输出并行的AD数据；然后AD数据进入纯verilog代码实现的SRIO数据组包模块实现将AD数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；然后调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；最后视频数据通过FPGA的GTX高速收发器发送至板载的DSP芯片做后续的数字信号处理；至此，FPGA的使命已经完成；

DSP工程

DSP工程实现数字信号处理，因为DSP转为信号处理而设计，便于算法实现；
DSP工程实现 DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的AD数据流，并对AD数据进行FFT处理和频谱分析，分析数据通过串口打印；至此，DSP的使命已经完成；

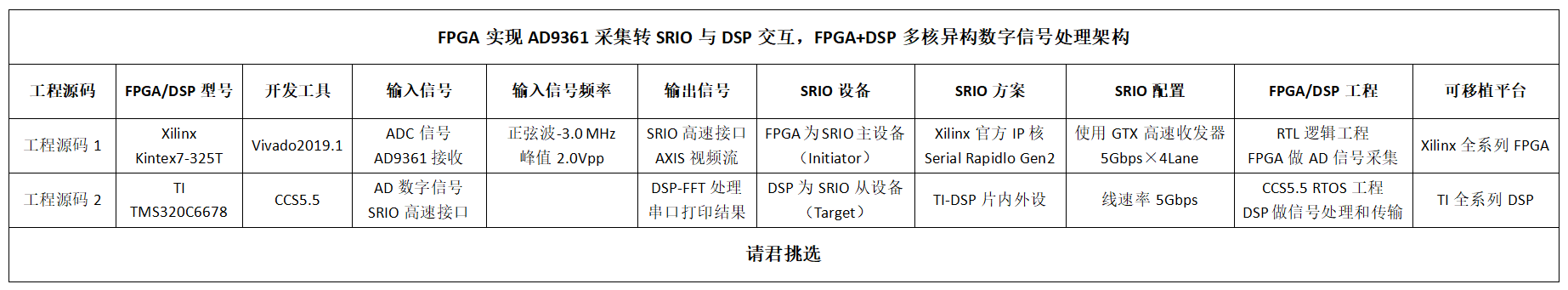

针对市场主流需求，本博客提供2套工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx公司的XC7K325T-2FFG676I；FPGA工程主要实现AD9361数据采集、SRIO数据组包、SRIO数据发送功能；输入为示波器生成的正弦波信号，频率设置为 3.0MHz，峰值设置为 2.0Vpp，输出负载设置为 50Ω；然后信号进入AD9361芯片实现模数转换；数字信号再进入Xilinx官方的selectlo interface Wizard IP核实现差分转单端，并输出并行的AD数据；然后AD数据进入纯verilog代码实现的SRIO数据组包模块实现将AD数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；然后调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；最后视频数据通过FPGA的GTX高速收发器发送至板载的DSP芯片做后续的数字信号处理；至此，FPGA的使命已经完成；

工程源码2

DSP工程实现数字信号处理，因为DSP转为信号处理而设计，便于算法实现；DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的AD数据流，并对AD数据进行FFT处理和频谱分析，分析数据通过串口打印；至此，DSP的使命已经完成；

本文详细描述了FPGA实现AD9361采集转SRIO与DSP交互的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的FPGA+DSP异构方案

目前我这里有大量FPGA+DSP异构方案的工程源码，包括EMIF、SRIO、PCIE等等，对FPGA+DSP异构方案有需求的兄弟可以去看看：
直接点击前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

3、工程详细设计方案

工程设计原理框图

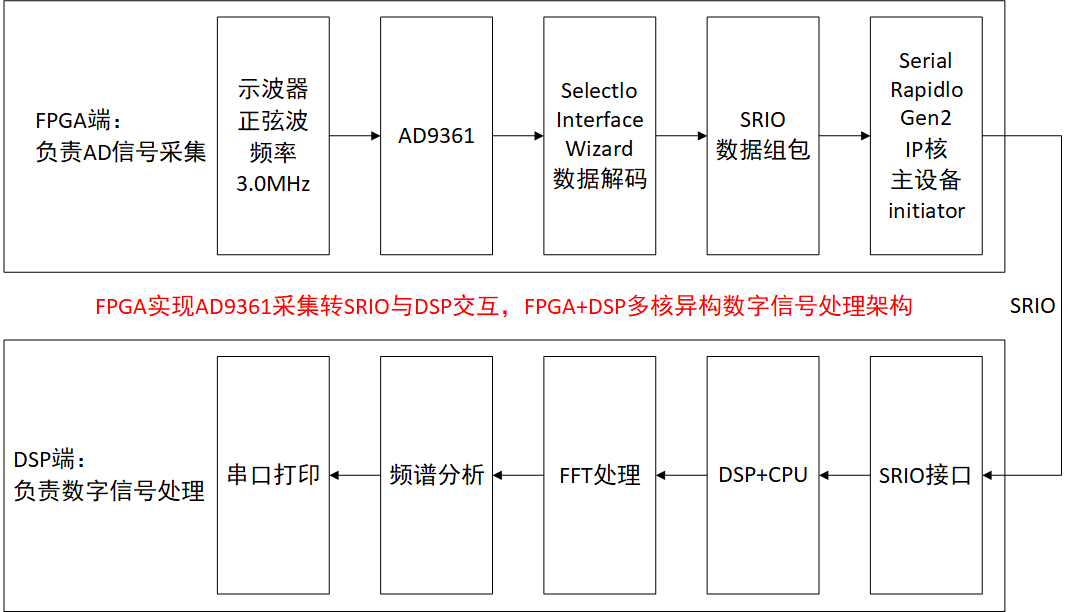

工程设计原理框图如下：

FPGA端-工程源码架构

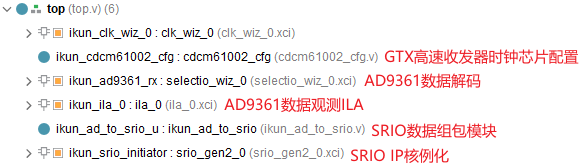

FPGA端工程源码架构如下：

FPGA端-输入信号

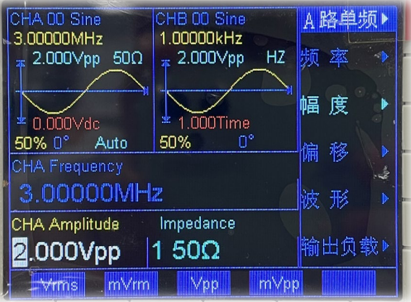

输入为示波器生成的正弦波信号，频率设置为 3.0MHz，峰值设置为 2.0Vpp，输出负载设置为 50Ω，如下：

FPGA端-AD9361数据解码

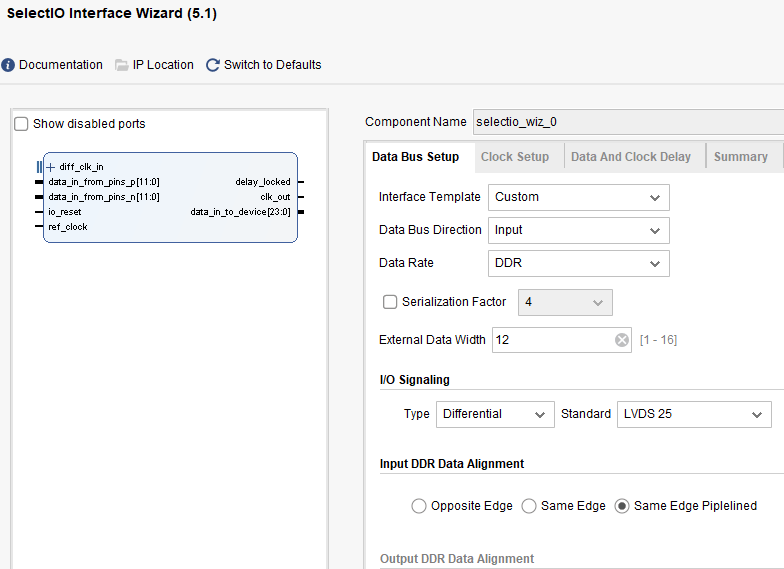

数字信号再进入Xilinx官方的Selectlo Interface Wizard IP核实现差分转单端，并输出并行的AD数据；Selectlo Interface Wizard配置如下：

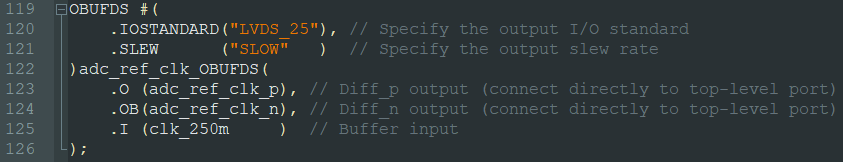

另外，AD9361需要参考时钟驱动，工程中使用250M单端全局时钟转差分时钟输出，如下：

FPGA端-SRIO数据组包模块

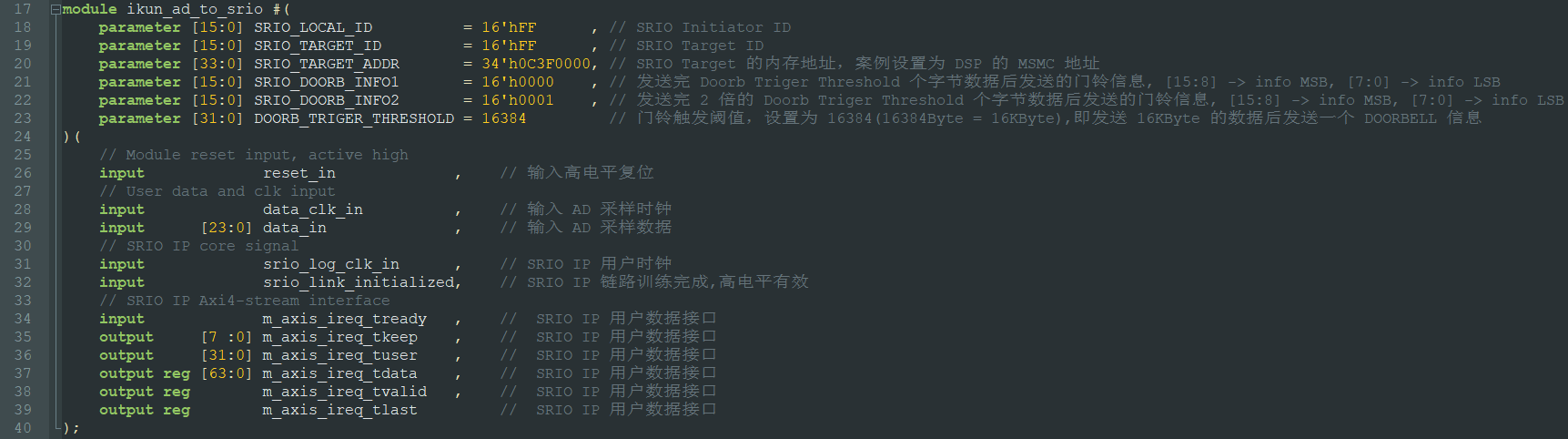

FPGA端SRIO数据组包模块顶层接口如下：

然后AD数据进入纯verilog代码实现的SRIO数据组包模块实现将AD数据封装为SRIO HELLO格式包（SWRITE操作），并在指定数据量后插入门铃通知（DOORBELL操作），最后通过AXI4-Stream接口输出给SRIO IP核；

SRIO数据组包模块核心功能
该模块实现AD数据流到SRIO协议包的实时转换与传输，主要完成：
1、数据预处理
将24位输入数据拆分为两个12位数据（I/Q通道）
符号扩展为16位（高位补符号位）
每两个采样周期组合成64位数据写入FIFO
2、SRIO数据包封装
使用SWRITE事务类型（0x6）
包头包含：目标地址、包大小、本地ID和目标ID
每个数据包256字节（32个64位数据）
3、门铃机制
每发送16KB数据（DOORB_TRIGER_THRESHOLD）发送门铃信息
支持两级门铃通知（SRIO_DOORB_INFO1和SRIO_DOORB_INFO2）
使用DOORBELL事务类型（0xA）
4、异步FIFO缓冲
跨时钟域处理（AD采样时钟 vs SRIO逻辑时钟）
使用Xilinx 36Kb BRAM实现双时钟FIFO
5、流控机制
等待SRIO链路初始化完成（srio_link_initialized）
响应AXI4-Stream的tready信号
FIFO可编程满阈值控制（256字节）

SRIO数据组包模块工作流程

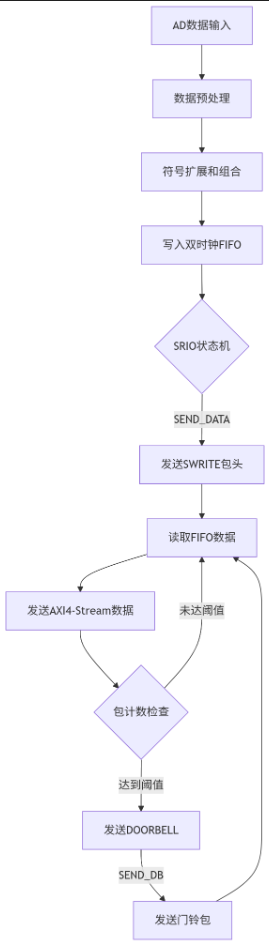

SRIO数据组包模块系统流程图如下：

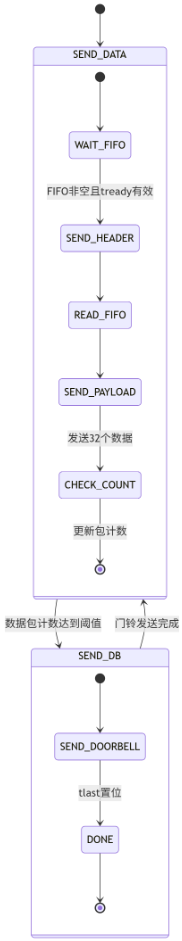

SRIO数据组包模块系统状态图如下：

SRIO视频组包模块工作流程详解
1、数据采集阶段
每个AD采样时钟接收24位数据
拆分并符号扩展为两个16位数据
每两个周期组合为64位写入FIFO

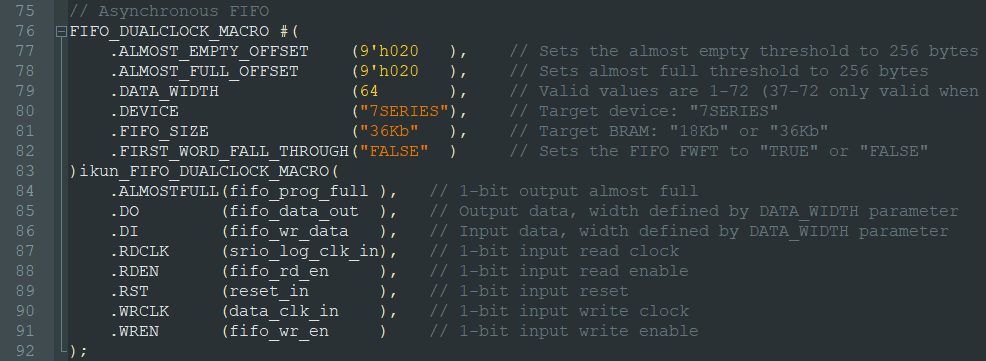

本设计调用Xilinx官方的FIFO_DUALCLOCK_MACRO原语实现FIFO缓冲，配置 FIFO 大小为 36Kbit，读写数据的位宽为 64bit（FIFO 深度为 512）；如下：

2、数据发送阶段
检测FIFO可编程满信号
发送SWRITE包头（包含目标地址和包大小）
连续发送32个64位数据（256字节）
包结束时置位tlast
3、门铃通知阶段
每发送16KB数据后发送DOORBELL包
门铃信息包含预设的16位状态码
发送完成后返回数据传输状态

总结
该模块实现了高速ADC数据到SRIO协议的高效转换，通过门铃机制实现DSP的精确事件通知，适用于高速数据采集和实时处理系统

FPGA端-SRIO主设备（initiator）

FPGA工程调用Xilinx官方的SRIO IP核实现SRIO协议的物理层、传输层、逻辑层，作为SRIO的主设备（initiator），SRIO IP核留出了用户逻辑接口，用户只需要写自己的逻辑电路与之对接即可完成SRIO通信；本设计使用Xilinx官方的Serial Rapidlo Gen2 IP核，基础配置如下：

SRIO配置为5Gbps×4 Lane，对应的GT差分时钟需为125M；工程代码中通过配置cdcm61002时钟芯片输出125M连接至GTX高速收发器BANK；SRIO设计请参考Xilinx官方数据手册《pg007_srio_gen2》；I/O 端口配置使用 HELLO 格式包，其他参数保持默认值即可；

DSP端工程

DSP工程实现数字信号处理，因为DSP转为信号处理而设计，便于算法实现；DSP作为SRIO从设备（Target），通过SRIO高速接口接收FPGA发来的AD数据流，并对AD数据进行FFT处理和频谱分析，分析数据通过串口打印；至此，DSP的使命已经完成；

代码功能解析
该代码是用于DSP（TMS320C66x）接收FPGA通过SRIO发送的AD9361采样数据，并进行FFT处理的嵌入式程序。主要功能包括：
1、SRIO初始化与配置
使能SRIO电源域和时钟
配置SRIO SERDES收发器参数（2.5GHz时钟）
设置设备ID和端口参数
配置门铃中断路由和数据处理模式
2、中断处理
门铃中断服务程序srio_db_isr
根据门铃信息确定数据地址
通过邮箱唤醒FFT处理任务
3、FFT处理
生成FFT旋转因子
8个DSP核心并行处理数据
调用DSPLIB库函数DSPF_sp_fftSPxSP执行FFT
主核周期性触发幅度计算
4、频谱分析
计算FFT幅度谱
寻找频谱峰值点
计算输入信号频率
通过UART输出频率分析结果

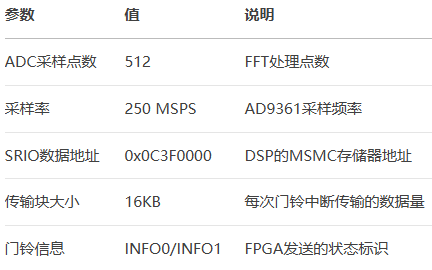

关键参数

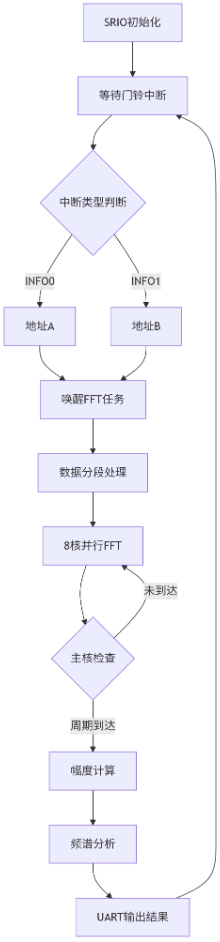

DSP端工程流程图

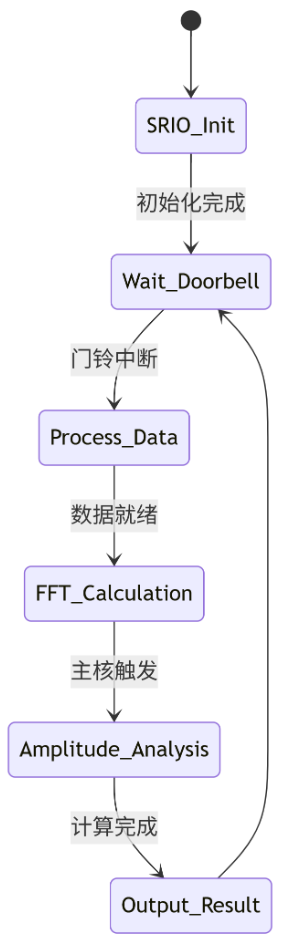

DSP端工程状态图

核心处理流程
1、SRIO初始化

enable_srio();      // 使能SRIO电源和时钟
srio_device_init(); // 配置SRIO参数

2、中断处理

void srio_db_isr(UArg arg) {
  // 获取门铃状态
  CSL_SRIO_GetDoorbellPendingInterrupt(hSrio, 0, &db_status);

  // 确定数据地址
  if(db_status && (1 << SRIO_DOORB_INFO0))
      srio_data_addr = SRIO_DATA_ADDR;
  else
      srio_data_addr = SRIO_DATA_ADDR + SRIO_TRANS_SIZE;

  // 唤醒FFT任务
  Mailbox_post(mbox_fft, &srio_data_addr, 0);
}

3、FFT处理

void srio_fft(UArg arg0, UArg arg1) {
  // 生成旋转因子
  tw_fft_gen(twiddle, ADC_SAMPLING_FFT_NUM);

  while(1) {
      // 等待数据就绪
      Mailbox_pend(mbox_fft, &srio_data_addr, BIOS_WAIT_FOREVER);

      // 8核并行处理
      srio_data_addr_core = srio_data_addr + (srio_data_size * core_id);

      // 执行FFT
      DSPF_sp_fftSPxSP(ADC_SAMPLING_FFT_NUM, fft_input,
                       twiddle, fft_output, brev, radix, 0,
                       ADC_SAMPLING_FFT_NUM);
  }
}

4、频谱分析

void fft_amplitude(UArg arg0, UArg arg1) {
  // 计算幅度谱
  amplitude[i] = sqrtsp(powsp(fft_output_copy[2*i],2) +
                       powsp(fft_output_copy[2*i+1],2));

  // 寻找峰值
  if(amplitude[i] >= max_amplitude) {
      max_amplitude = amplitude[i];
      peak_point = i;
  }

  // 计算频率
  freq = (ADC_SAMPLING_FREQ / ADC_SAMPLING_FFT_NUM) * peak_point;

  // 输出结果
  uart_printf("peak point: %3d | frequency: %10f Hz\n",
              peak_point, freq);
}

多核处理机制
1、数据分配

srio_data_size = SRIO_TRANS_SIZE / 8; // 每个核心16KB/8=2KB
srio_data_addr_core = srio_data_addr + (srio_data_size * core_id);

2、缓存管理

Cache_inv((void *)srio_data_addr_core, srio_data_size,
          Cache_Type_L1D, CACHE_WAIT);

3、任务调度
高优先级任务（15）：FFT计算
低优先级任务（1）：幅度计算

工程代码实时性分析
数据块处理周期：16KB @ 250MSPS = 65.536μs
FFT触发周期：每1.6秒执行一次幅度计算（10万次中断）
UART输出频率：约0.625Hz（1.6秒/次）

总结
该实现充分利用了C66x DSP的8核并行处理能力，通过SRIO高速接口实现实时数据处理，适用于雷达、通信等需要高速频谱分析的场景

4、工程源码1详解：FPGA逻辑工程

开发板FPGA型号：Xilinx–XC7K325T-2FFG676I；
FPGA开发环境：Vivado2019.1；
信号输入：正弦波信号，频率3.0MHz，峰值2.0Vpp，输出负载50Ω；
信号输出：SRIO高速接口，5Gbps×4 Lane；
ADC接收设备：AD9361芯片；
AD9361解码方式：Xilinx官方Selectlo Interface Wizard IP核；
实现功能：AD9361转SRIO，FPGA为SRIO主设备（Initiator）；
工程作用：此工程目的是让读者掌握FPGA实现AD9361采集转SRIO与DSP交互的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

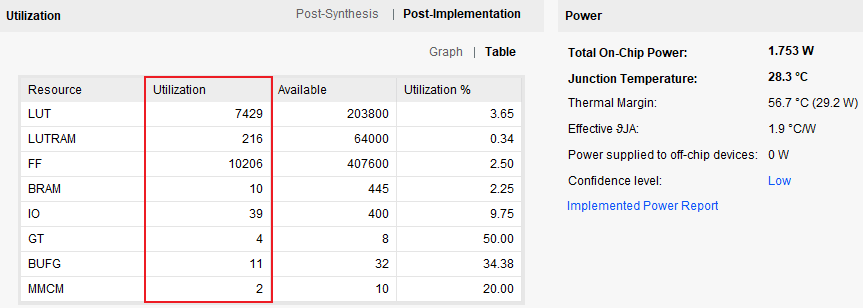

工程的资源消耗和功耗如下：

5、工程源码2详解：DSP RTOS系统工程

开发板DSP型号：TI–TMS320C6678；
FPGA开发环境：CCS5.5；
信号输入：SSRIO高速接口AD数据，5Gbps×4 Lane；
信号处理：FFT处理、频谱分析；
实现功能：DSP为SRIO从设备（Target）；
DSP工程操作系统：RTOS操作系统；
工程作用：此工程目的是让读者掌握FPGA实现AD9361采集转SRIO与DSP交互的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

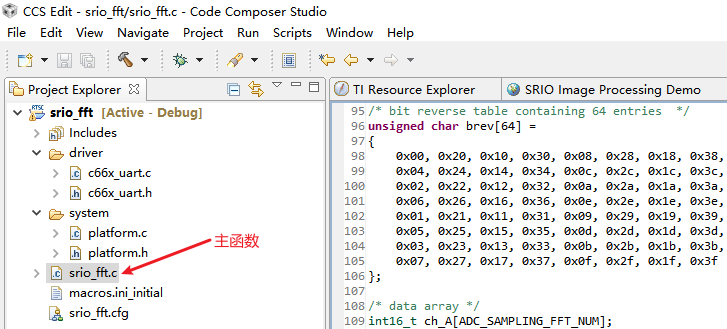

DSP-RTOS工程源码架构如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

准备工作

需要准备的器材如下：
示波器；
AD9361转接板；
FPGA+DSP异构开发板；
测试用PC电脑；
串口线；

程序下载bit

步骤如下：（顺序一定要对）
1、先下载FPGA程序
2、再下载从核心DSP程序；

FPGA端AD采集演示

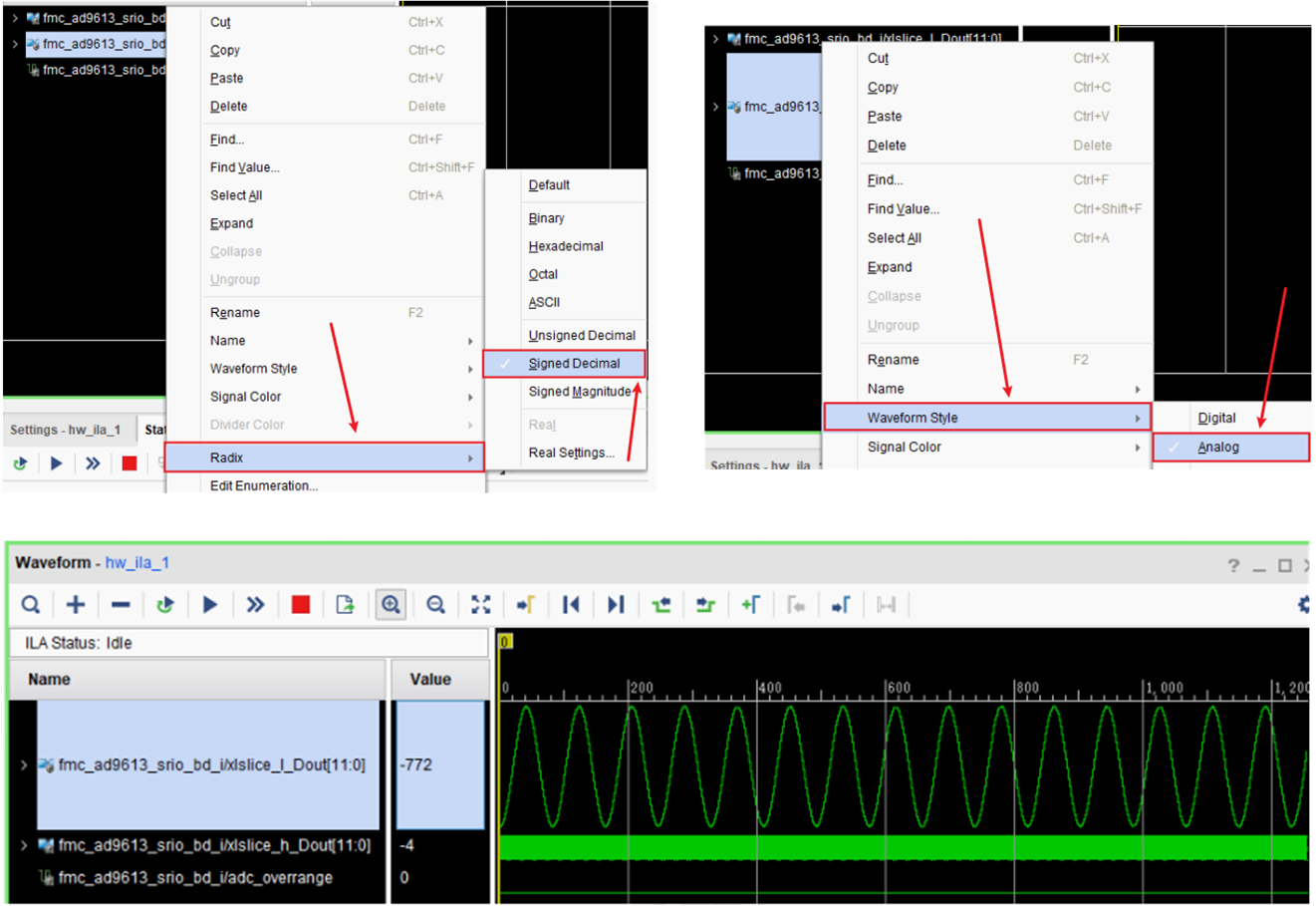

下载bit和ila文件后，打开ILA可看到AD波形如下：

DSP RTOS系统工程测试

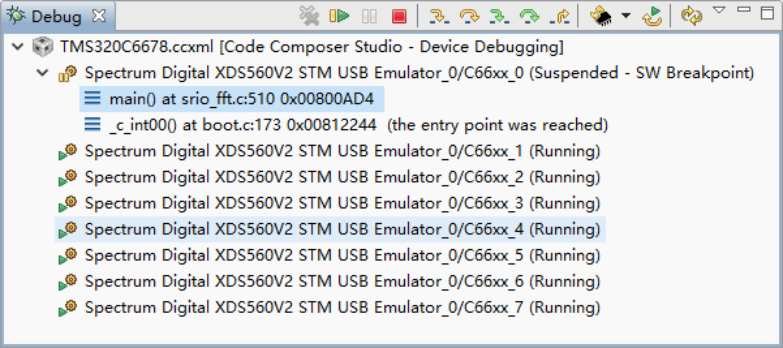

将 DSP 端程序可执行文件分别加载至 C66xx_1~C66xx_7 核心后并运行。再将程序可执行文件加载至 C66xx_0 核心，C66xx_0 核心停在 main 函数中，如下：

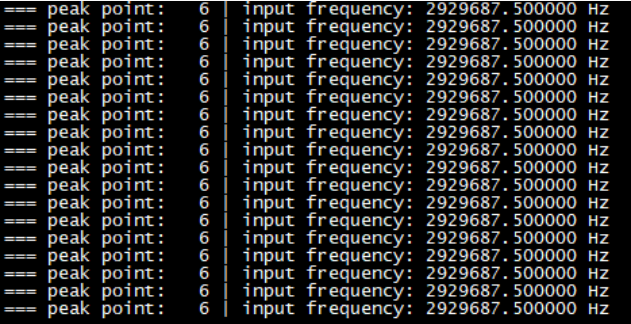

运行 C66xx_0 核心程序，DSP 端的串口调试终端将会打印存在信号的点的编号，以及对应的采样频率

根据采样频率计算公式，某点 n 所表示的采样频率为：Fn = n * (Fs / N)(n >= 0)，参数解析如下：
Fn：采样频率；
n ：存在信号的点
Fs ：信号采样率
N ：FFT 变换点数

由上式可得：
实际的采样频率 Fn = 6 * (250MHz / 512) = 2.9296875MHz，与信号发生器的3.0MHz 标称值接近；

AD信号时域分析

通过 CCS Graph 工具可查看 C66xx_0~C66xx_7 核心的信号时域波形，亦可在 C66x_0核心查看信号频域（振幅）波形。

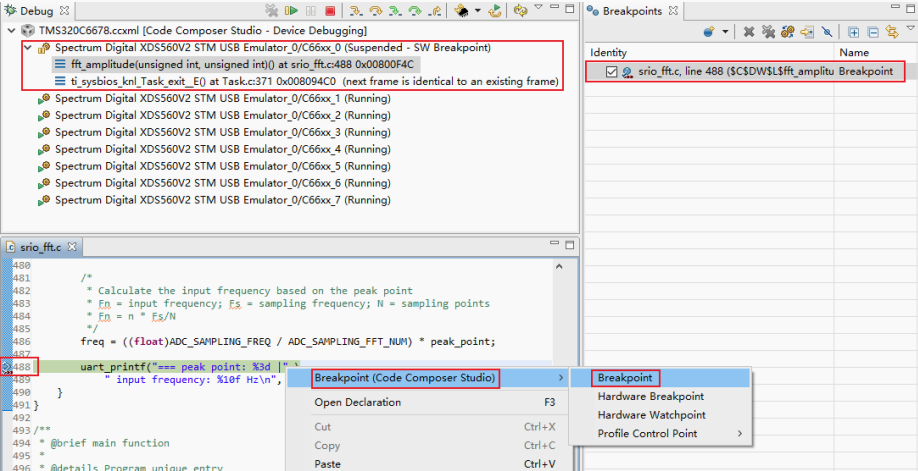

打开 srio_fft.c 程序源文件，在 488 行"uart_printf"函数处创建 C66xx_0 核心断点，使程序暂停以便于查看 C66xx_0 核心信号波形。右击"uart_printf"函数，选择"Breakpoint(Code Composer Studio) -> Breakpoint"创建断点，如下：

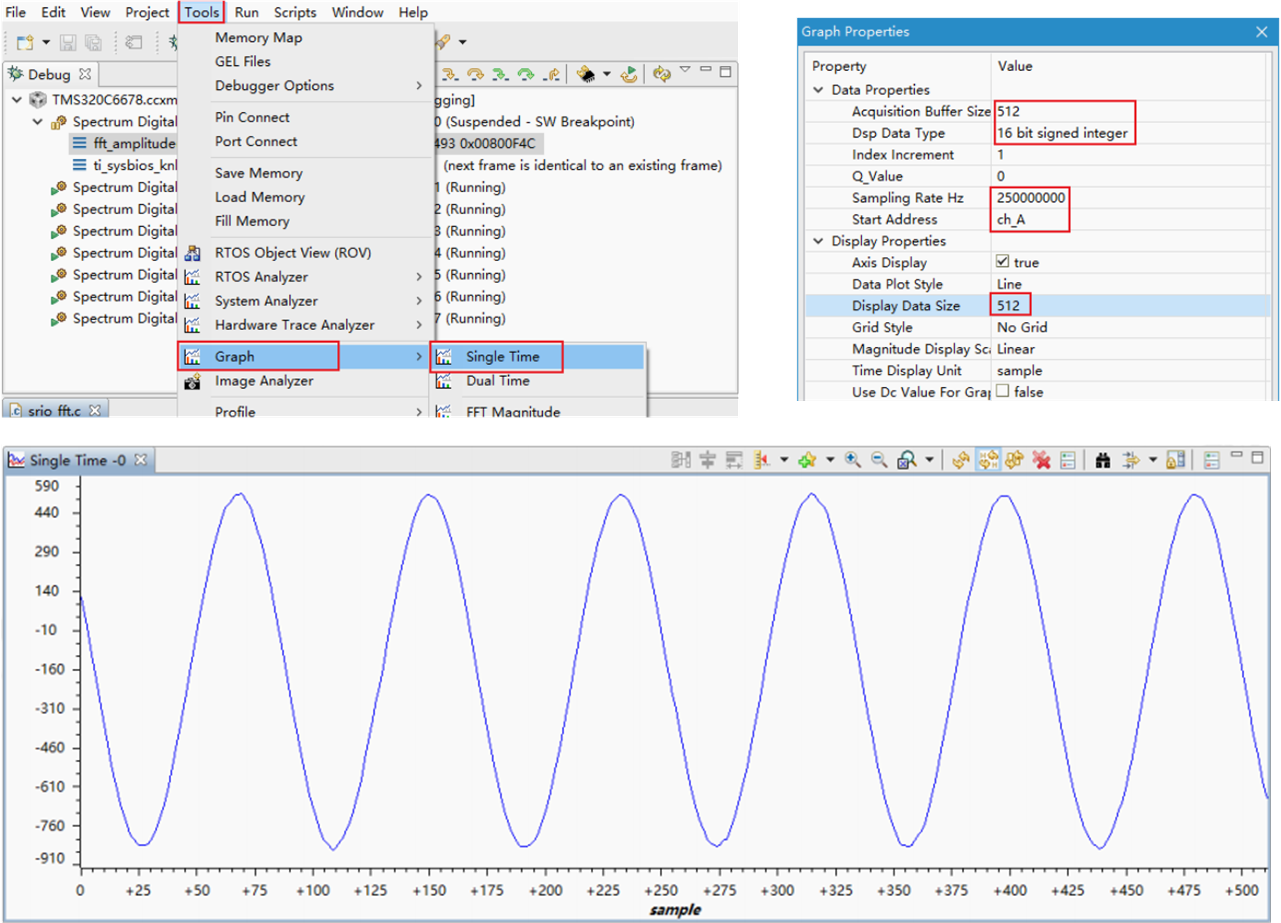

点击 CCS 的"Tools -> Graph -> Single Time"，在弹出的界面中按照下图内容进行配置。其中 Start Address 选项填写 ch_A（对应 ADC_CHA 通道）。点击 OK，即可查看 C66xx_0 核心的原始信号时域波形，如下：

AD信号频域分析

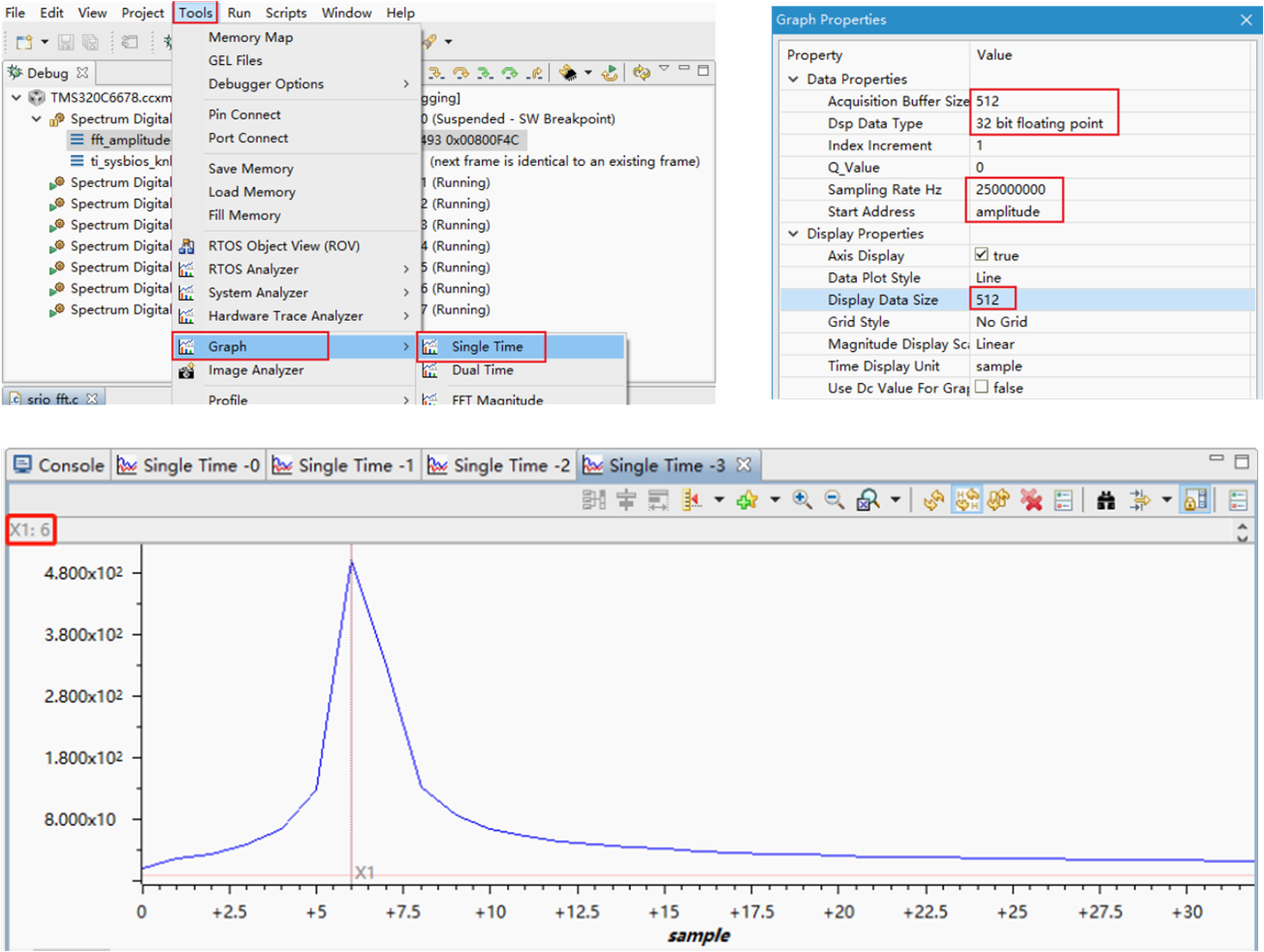

点击 CCS 的"Tools -> Graph -> Single Time"，在弹出的界面中按照下图内容进行配置。其中 Start Address 选项填写 amplitude，点击 OK，即可查看经 C66xx_0 核心 FFT 处理后的信号频域（振幅）波形，如下：

8、工程代码获取

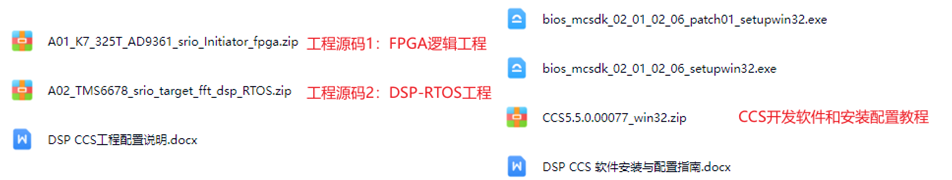

工程代码如下：
