一、深孔测量的光学遮挡难题
在精密制造领域，130mm 级深孔（如航空发动机燃油孔、模具冷却孔）的 3D 测量长期受困于光学遮挡。传统激光扫描技术依赖直射光束，当深径比超过 10:1 时，孔壁中下部形成大量扫描盲区，数据缺失率超 35%，且测量精度仅能维持在 10-20μm，无法满足高端制造对孔壁粗糙度、圆度等参数的严苛要求。激光频率梳 3D 测量方案通过技术革新，从原理层面突破光学遮挡限制，实现 130mm 深孔 2μm 级精度测量。
二、激光频率梳方案的技术原理
2.1 频率梳干涉测量机制
该方案以飞秒激光频率梳为核心光源，产生一系列等间距的相干光 “梳齿”，覆盖特定波长范围。当光束入射深孔时，不同深度的孔壁反射光与参考光形成干涉信号，通过解析信号的频率与相位特征，可精确计算反射点的三维坐标。其非接触式测量特性避免了机械探头的尺寸限制，为深入深孔内部测量提供可能。
2.2 多光束协同扫描设计
采用 8 束激光环形阵列布局，以 10°-50° 梯度入射角同步扫描深孔。通过光束角度的精准调控，使光线能够覆盖孔壁全深度区域，尤其是传统方案难以触及的中下部。配合 360° 环形探测器阵列，同步接收不同角度的反射信号，从硬件架构上消除单一光束的遮挡盲区，实现全孔无死角扫描。
三、攻克遮挡与精度提升的技术革新
3.1 动态光束适配技术
针对深孔内壁反射率不均的问题，开发实时光束功率调节系统。通过探测器反馈的反射信号强度，动态调整各束激光的输出功率，确保不同区域反射信号的一致性，信号稳定性提升 50%，为后续数据处理提供高质量原始数据，减少因信号差异导致的测量偏差。
3.2 抗干扰数据处理算法
基于深度学习构建深孔轮廓模型库，训练数据包含 10 万组不同类型深孔的扫描数据。算法可自动识别并过滤孔内杂质、划痕等干扰信号，提取有效轮廓信息，数据信噪比提升 45%。同时，通过多光束数据融合技术，将不同角度的测量数据精准拼接，融合误差控制在 1μm 以内，消除多光束扫描的拼接偏差。
3.3 环境误差实时补偿
集成微振动传感器与温度传感器，实时监测测量环境变化。当温度波动 ±1℃或振动幅度＜5μm 时，系统通过相位补偿算法动态校正测量偏差，补偿精度达 0.5μm。建立定期标定机制，使用高精度三维靶标对系统进行校准，将轴系误差控制在 0.8μm 以内，确保长期测量精度的稳定性。
四、实际应用中的性能表现
在 130mm 深、8mm 直径的标准深孔测试中，该方案连续 20 次测量的轮廓偏差均＜2μm，全孔数据覆盖率达 100%，彻底解决传统方案的遮挡问题。在航空发动机喷嘴孔检测中，能清晰识别孔壁 0.3mm 深度范围内的微小凸起与凹陷，为加工工艺优化提供精准数据支持，推动深孔制造质量的提升。

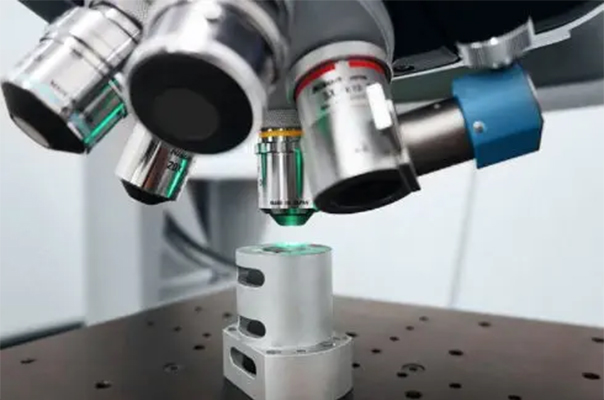

大视野 3D 白光干涉仪：纳米级测量全域解决方案
突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。
三大核心技术革新
1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。
2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。
3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。
实测验证硬核实力

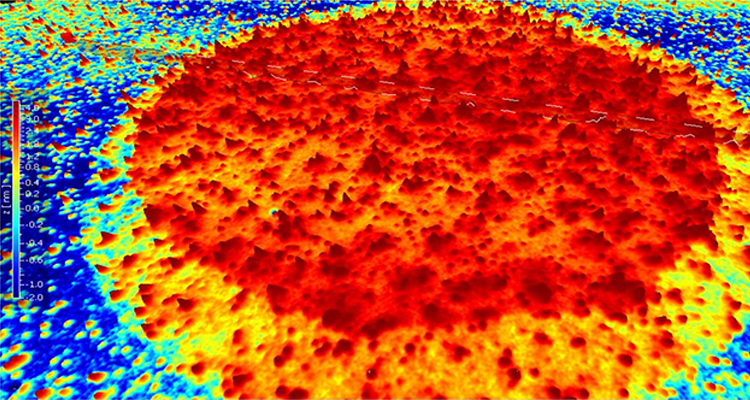

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。
（以上数据为新启航实测结果）
有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。

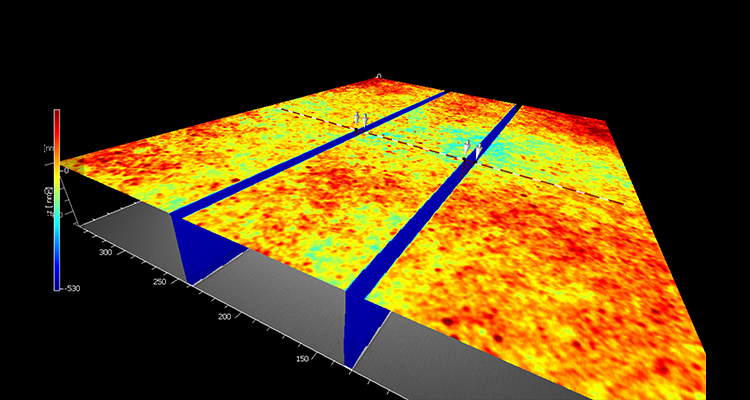

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。

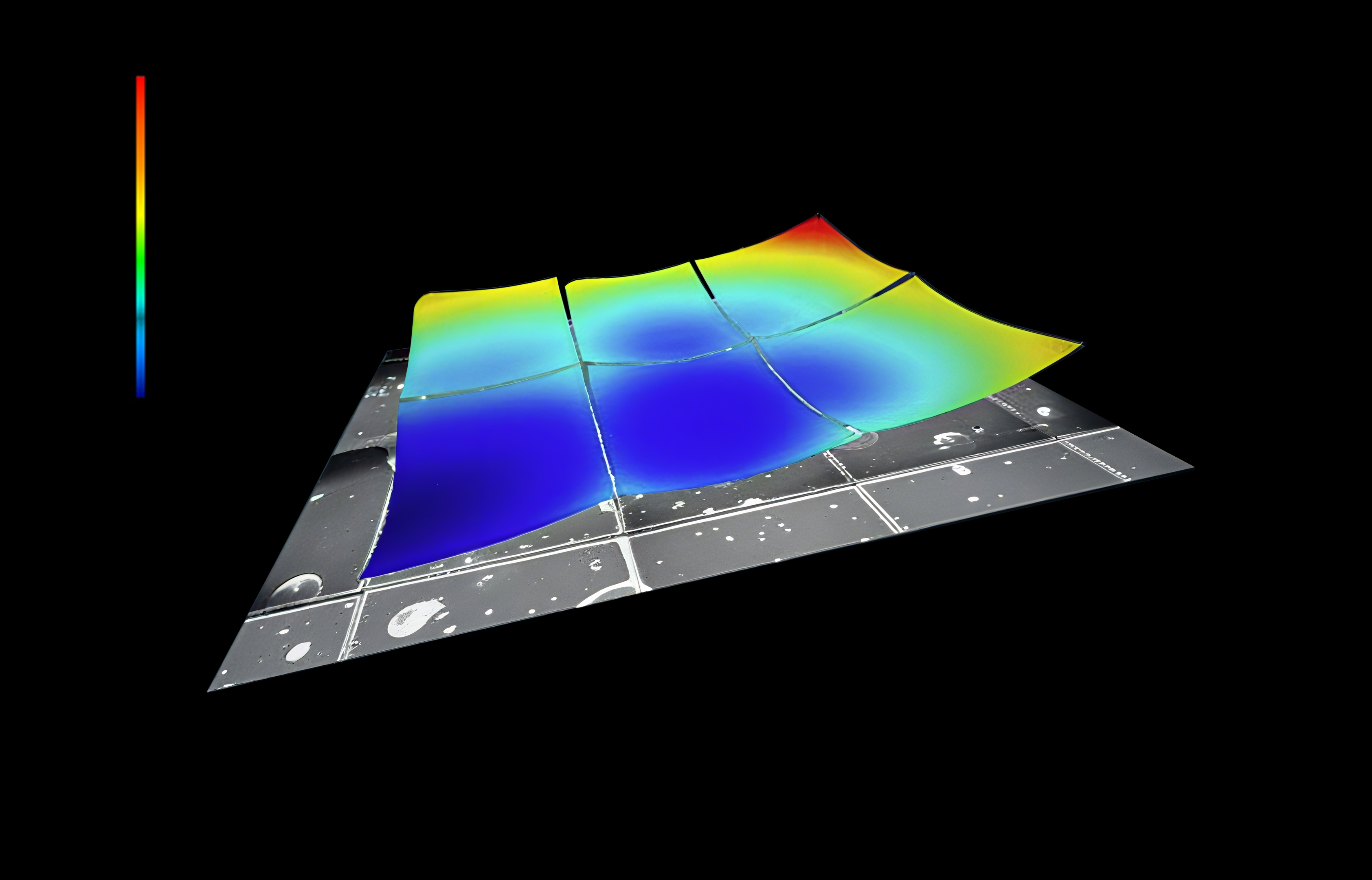

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。
