在单片机编程的世界里，各类数字以不同的“语言”出现：0x3F、0b101010、P1 = 0x0F……这背后其实是三种进制的不同表达方式。本文将系统讲解十进制、二进制和十六进制在单片机中的应用及相互转换方式，帮助读者构建进制基础，提升编码与调试的效率。

一、三种进制系统的基本概念

十进制（Decimal）

基数：10
组成数字：0 ~ 9
用途：人类日常使用的标准数字系统，便于阅读与输入。在人机交互中通常使用十进制进行数据表示。

二进制（Binary）

基数：2
组成数字：0 和 1
用途：单片机内部所有操作的基础；控制寄存器、设置标志位、操作引脚电平等都基于二进制。

十六进制（Hexadecimal）

基数：16
组成字符：0~~9 + A~~F（A 表示 10，F 表示 15）
用途：在嵌入式开发中广泛使用，原因在于它可压缩地表示二进制数据，便于阅读与编写。例如：地址、IO端口、位图等常用十六进制表达。

二、进制之间的映射关系

十六进制与二进制之间存在天然的4位映射关系：每个十六进制位刚好对应4个二进制位。这使得它们在表示数据时能够高效转换。

十进制	二进制	十六进制
0	0000	0
1	0001	1
2	0010	2
3	0011	3
4	0100	4
5	0101	5
6	0110	6
7	0111	7
8	1000	8
9	1001	9
10	1010	A
11	1011	B
12	1100	C
13	1101	D
14	1110	E
15	1111	F

说明：

0x0F（十六进制） = 00001111（二进制）
13（十进制） = 1101（二进制） = D（十六进制）

三、进制在单片机中的实际应用

1. 设置端口电平

P1 = 0x0F;

解释：

0x0F → 二进制为 00001111
表示 P1.0 ~ P1.3 输出高电平，P1.4 ~ P1.7 输出低电平
这样可以精准控制每个位的状态

2. 读取或写入指定地址

unsigned char data = *(unsigned char xdata *)0x30A0;

说明：

这里的 0x30A0 是一个十六进制地址
相比写成一长串二进制，更直观，查阅手册更便捷

3. 控制特定位（位操作）

P2 |= 0x01;  // 置位 P2.0
P2 &= ~0x02; // 清零 P2.1

二进制掩码常结合十六进制进行位操作，使代码更加规范且易读。

四、为什么单片机开发偏爱十六进制？

特性	说明
简洁性	表示复杂二进制数据更紧凑，比如 `0xFF` 远比 `11111111` 清晰
对齐性	与寄存器、地址、数据总线等硬件结构紧密配合
可维护性	易于调试、查看内存与硬件状态
通用性	各类芯片厂商手册、调试器、寄存器定义等标准都使用十六进制

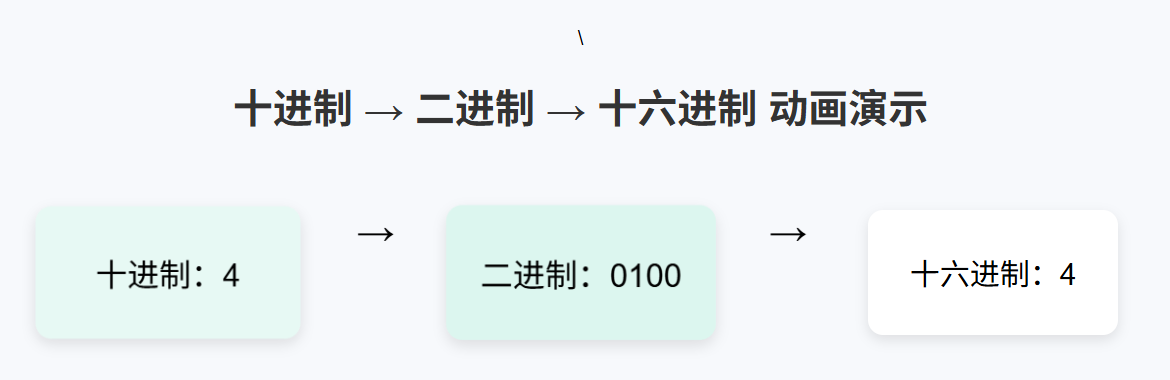

五、在线工具【HTML代码】

<!DOCTYPE html>
<html lang="zh">
<head>
  <meta charset="UTF-8">
  <title>进制转换动画演示</title>
  <style>
    body {
      font-family: Arial, sans-serif;
      background: #f7f9fc;
      display: flex;
      justify-content: center;
      align-items: center;
      flex-direction: column;
      height: 100vh;
    }
    h1 {
      margin-bottom: 20px;
      color: #333;
    }
    .box {
      display: flex;
      gap: 40px;
      margin-top: 40px;
    }
    .stage {
      width: 200px;
      height: 100px;
      background: #ffffff;
      border-radius: 12px;
      box-shadow: 0 4px 10px rgba(0,0,0,0.1);
      display: flex;
      justify-content: center;
      align-items: center;
      font-size: 24px;
      transition: background 0.5s, transform 0.5s;
    }
    .arrow {
      font-size: 30px;
      margin: 0 10px;
      animation: moveArrow 1s infinite;
    }
    @keyframes moveArrow {
      0% { transform: translateX(0); }
      50% { transform: translateX(5px); }
      100% { transform: translateX(0); }
    }
    .highlight {
      background: #d2f4ea;
      transform: scale(1.1);
    }
  </style>
</head>
<body>
  <h1>十进制 → 二进制 → 十六进制 动画演示</h1>
  <div class="box">
    <div class="stage" id="decimal">十进制：10</div>
    <div class="arrow">→</div>
    <div class="stage" id="binary">二进制：1010</div>
    <div class="arrow">→</div>
    <div class="stage" id="hex">十六进制：A</div>
  </div>

  <script>
    const decBox = document.getElementById('decimal');
    const binBox = document.getElementById('binary');
    const hexBox = document.getElementById('hex');

    let value = 0;

    function update() {
      const binary = value.toString(2).padStart(4, '0');
      const hex = value.toString(16).toUpperCase();

      decBox.textContent = `十进制：${value}`;
      binBox.textContent = `二进制：${binary}`;
      hexBox.textContent = `十六进制：${hex}`;

      // 触发动画类
      decBox.classList.add('highlight');
      setTimeout(() => {
        decBox.classList.remove('highlight');
        binBox.classList.add('highlight');
      }, 800);
      setTimeout(() => {
        binBox.classList.remove('highlight');
        hexBox.classList.add('highlight');
      }, 1600);
      setTimeout(() => {
        hexBox.classList.remove('highlight');
      }, 2400);

      value = (value + 1) % 16;
    }

    update();
    setInterval(update, 300);
  </script>
</body>
</html>
