window显示驱动开发—内容保护的资源

以下 D3DDDI_RESOURCEFLAGS 标志由 Direct3D 运行时用于受保护内容。 运行时在D3DDDIARG_CREATERESOURCE结构的Flags 成员中设置这些 D3DDDI_RESOURCEFLAGS标志，当运行时调用 CreateResource 时，驱动程序的 CreateResource 函数的 pResource 参数指向这些标志。

RestrictedContent
资源可能包含受保护的内容。 在应用程序创建资源之前，应用程序可能已显式启用内容保护，也可能未显式启用内容保护。 驱动程序应确保运行时将资源的分配置于可以保护的内存池中。 驱动程序应允许创建可锁定的受保护资源。 但是，在启用内容保护时，驱动程序应显式失败对其 Lock 函数的调用以锁定这些图面。

RestrictSharedAccess
应仅允许特定进程访问共享资源。

驱动程序应限制对此资源的共享访问。 运行时只能调用驱动程序的 OpenResource 函数，以使用创建资源的进程中的显示设备 (hDevice) 打开此资源，或者由那些通过经过身份验证的通道显式授予访问权限的设备打开此资源。

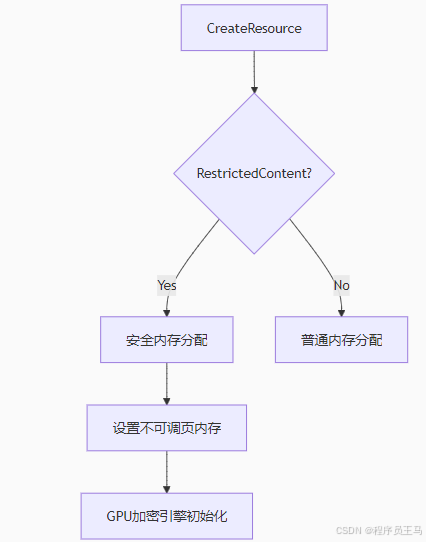

1. 受保护资源标志处理

1.1 CreateResource 中的标志解析

HRESULT APIENTRY CreateResource(
    D3DDDIARG_CREATERESOURCE* pResource)
{
    // 检查受保护内容标志
    const BOOL bProtected = pResource->Flags.RestrictedContent;
    const BOOL bRestrictShared = pResource->Flags.RestrictSharedAccess;

    // 验证标志组合有效性
    if (bRestrictShared && !bProtected) {
        return E_INVALIDARG; // 仅限制共享必须配合保护内容
    }

    // 分配受保护内存
    if (bProtected) {
        return CreateProtectedResource(pResource);
    }

    // 普通资源创建流程
    return CreateStandardResource(pResource);
}

2. 受保护资源创建实现

2.1 安全内存分配

HRESULT CreateProtectedResource(D3DDDIARG_CREATERESOURCE* pResource)
{
    PROTECTED_RESOURCE_CTX* pCtx = new PROTECTED_RESOURCE_CTX;

    // 设置安全内存属性
    D3DKMT_ALLOCATIONPROPERTIES allocProps = {0};
    allocProps.Protected = TRUE;
    allocProps.RestrictSharedAccess = pResource->Flags.RestrictSharedAccess;

    // 调用KMD接口
    NTSTATUS status = D3DKMTCreateAllocation(
        &allocProps,
        &pCtx->hAllocation);

    if (!NT_SUCCESS(status)) {
        delete pCtx;
        return E_FAIL;
    }

    // 标记为可锁定但实际锁定会失败
    pCtx->bLockable = pResource->Flags.Dynamic;

    // 存储到资源表
    pResource->hResource = (HANDLE)pCtx;
    return S_OK;
}

3. 资源锁定保护机制

3.1 Lock 函数特殊处理

HRESULT APIENTRY Lock(D3DDDIARG_LOCK* pLock)
{
    PROTECTED_RESOURCE_CTX* pCtx =
        (PROTECTED_RESOURCE_CTX*)pLock->hResource;

    // 检查保护状态
    if (IsResourceProtected(pCtx)) {
        // 动态资源在未启用保护时可锁定
        if (pCtx->bLockable && !IsContentProtectionActive()) {
            return StandardLock(pLock);
        }
        return D3DDDIERR_LOCKEDPROTECTEDRESOURCE;
    }

    return StandardLock(pLock);
}

保护规则矩阵：

4. 共享访问控制

4.1 OpenResource 访问检查

HRESULT APIENTRY OpenResource(
    D3DDDIARG_OPENRESOURCE* pOpenResource)
{
    PROTECTED_RESOURCE_CTX* pOriginal =
        (PROTECTED_RESOURCE_CTX*)pOpenResource->hResource;

    // 检查共享限制
    if (pOriginal->Flags.RestrictSharedAccess) {
        // 验证调用进程权限
        if (!CheckAccessRights(
                pOpenResource->hDevice,
                pOriginal->hAllocation)) {
            return E_ACCESSDENIED;
        }
    }

    // 标准打开流程
    return StandardOpenResource(pOpenResource);
}

4.2 访问验证逻辑

BOOL CheckAccessRights(
    HANDLE hDevice,
    D3DKMT_HANDLE hAllocation)
{
    // 1. 检查是否同一进程
    if (IsCreatorProcess(hDevice, hAllocation))
        return TRUE;

    // 2. 检查认证通道授权
    if (HasAuthenticatedAccess(hDevice, hAllocation))
        return TRUE;

    return FALSE;
}

5. 安全架构设计

5.1 资源元数据结构

typedef struct _PROTECTED_RESOURCE_CTX {
    D3DKMT_HANDLE hAllocation;      // 内核分配句柄
    D3DDDI_RESOURCEFLAGS Flags;      // 原始标志
    BOOL bLockable;                  // 动态资源标记
    SECURITY_DESCRIPTOR* pSD;        // 安全描述符(可选)
} PROTECTED_RESOURCE_CTX;

5.2 内存保护实现

6. 错误处理规范

7. 性能优化建议

保护内存池管理：

class SecureMemoryPool {
public:
    void* Alloc(size_t size) {
        return VirtualAlloc(NULL, size,
            MEM_RESERVE | MEM_COMMIT,
            PAGE_READWRITE | PAGE_GUARD);
    }
};

批量资源创建：

void CreateMultipleResources(
    D3DDDIARG_CREATERESOURCE* pResources,
    UINT count)
{
    if (AllProtected(pResources, count)) {
        HW_BulkCreateSecureResources(pResources);
    }
}

8. 认证测试要求

WHQL测试项目：

• 保护资源锁定负向测试
• 跨进程共享测试
• 标志组合有效性测试

安全测试用例：

# 伪代码：尝试突破共享限制
def test_shared_violation():
    hRes = create_protected_resource()
    try:
        open_from_other_process(hRes)
        assert False # 应抛出访问拒绝
    except AccessDeniedError:
        pass

9. 向后兼容性

#if (D3D_UMD_INTERFACE_VERSION >= D3D_UMD_INTERFACE_VERSION_WIN7)
    // 完整实现保护标志
#else
    // 忽略保护标志，仅记录警告
    if (pResource->Flags.RestrictedContent)
        DebugPrint("保护内容需要Win7+驱动模型");
#endif
