一、应用架构及演进

要了解服务网格，我们需要从应用架构的演进说起，单体应用的优缺点，以及为什么需要拆分应用，拆分应用的优缺点，以及拆分应用的方式，最后引出服务网格的概念。

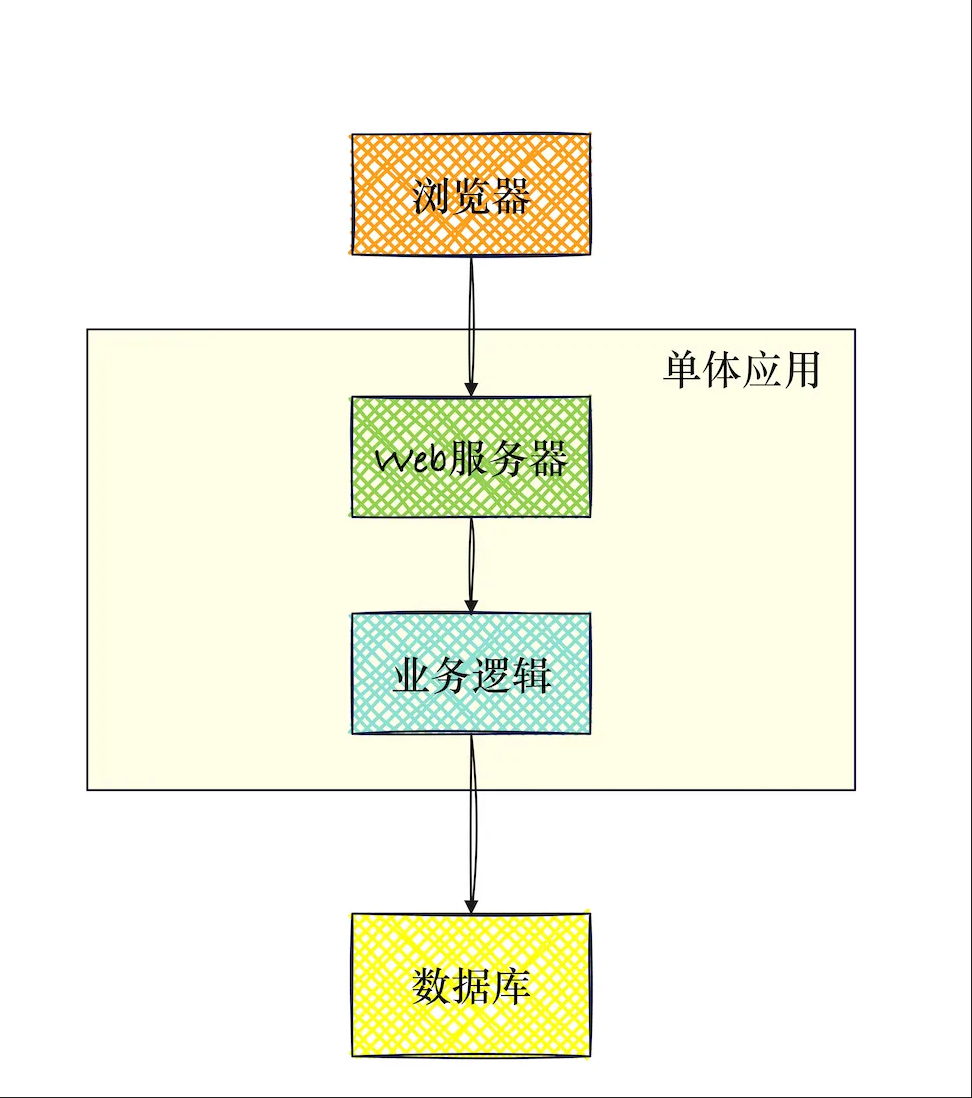

1.1 单体应用

在软件开发早期阶段，大家都在一个应用系统上开发。各个业务模块之间耦合也比较紧密。软件发布也是整体发布，或者对软件进行打包发布和部署，比如 java 可以打包成 war 部署。测试也很容易，因为代码都在一起，基本不需要引用外部的关联服务。

在软件开发早期，这种软件开发模式能适应业务的发展，软件应用也可以正常运行。如果你的业务发展良好，客户需求会变得越来越多，软件功能数也会随着客户的需求变多而变多。为了实现这些功能，你必须添加很多代码。而随着业务进一步发展，代码量势必也会越增越多。有可能 2 到 3 年后，软件代码量会变得非常巨大。那时软件就会变成一个非常庞大且复杂的单体应用。软件里面的功能多，代码错综复杂。

此时可能出现的问题：

• 打包编译会耗时很久，导致发布也很耗时。
• 代码可维护性变差，因为代码量大，逻辑复杂，只有少数老员工能全部理解。代码质量难以保证，复用性差等，代码腐化严重。
• 修改 BUG 和增加新功能会变得困难，可能牵一发而动全身。
• 软件扩展变得困难
• 软件可用性风险增加。可能一个 BUG 导致整个软件不可用。

1.2 分层架构

+ 用户界面（前端）和业务逻辑/数据服务（后端）完全分开开发、部署。 + 前端通常为SPA（单页应用），通过API（REST/GraphQL等）与后端交互。 + 前端和后端有独立的代码库、技术选型和部署生命周期。 + 前后端并行开发，提高效率。 + 前端体验提升：动态刷新、富交互成为可能。 + 扩展性和复用性更好：同一API可服务PC、App等多端。 + 方便分工合作。

缺点：

• 增加了API开发和接口联调的难度。
• 一定程度增加架构复杂性（需要接口文档、API网关等）。
• 前后端需要协商数据契约。

1.3 SOA（面向服务架构）

** SOA（Service-Oriented Architecture，面向服务架构）是一种系统架构思想。它把系统的不同功能拆分为“服务”，每个服务完成特定的业务功能，并通过定义良好的接口相互通信。SOA的核心目标是实现松耦合** 、** 服务复用** ，便于不同系统集成、后续功能扩展和维护。

SOA的主要特点

• 服务松耦合：各服务独立开发、部署和运维，适配不同行业和平台。
• 标准化接口：通过平台无关的标准协议（如HTTP、SOAP、REST）进行通信。
• 服务复用和组合：已有服务可被共享和组合，减少重复开发。
• 易集成：适合整合遗留系统或第三方系统。

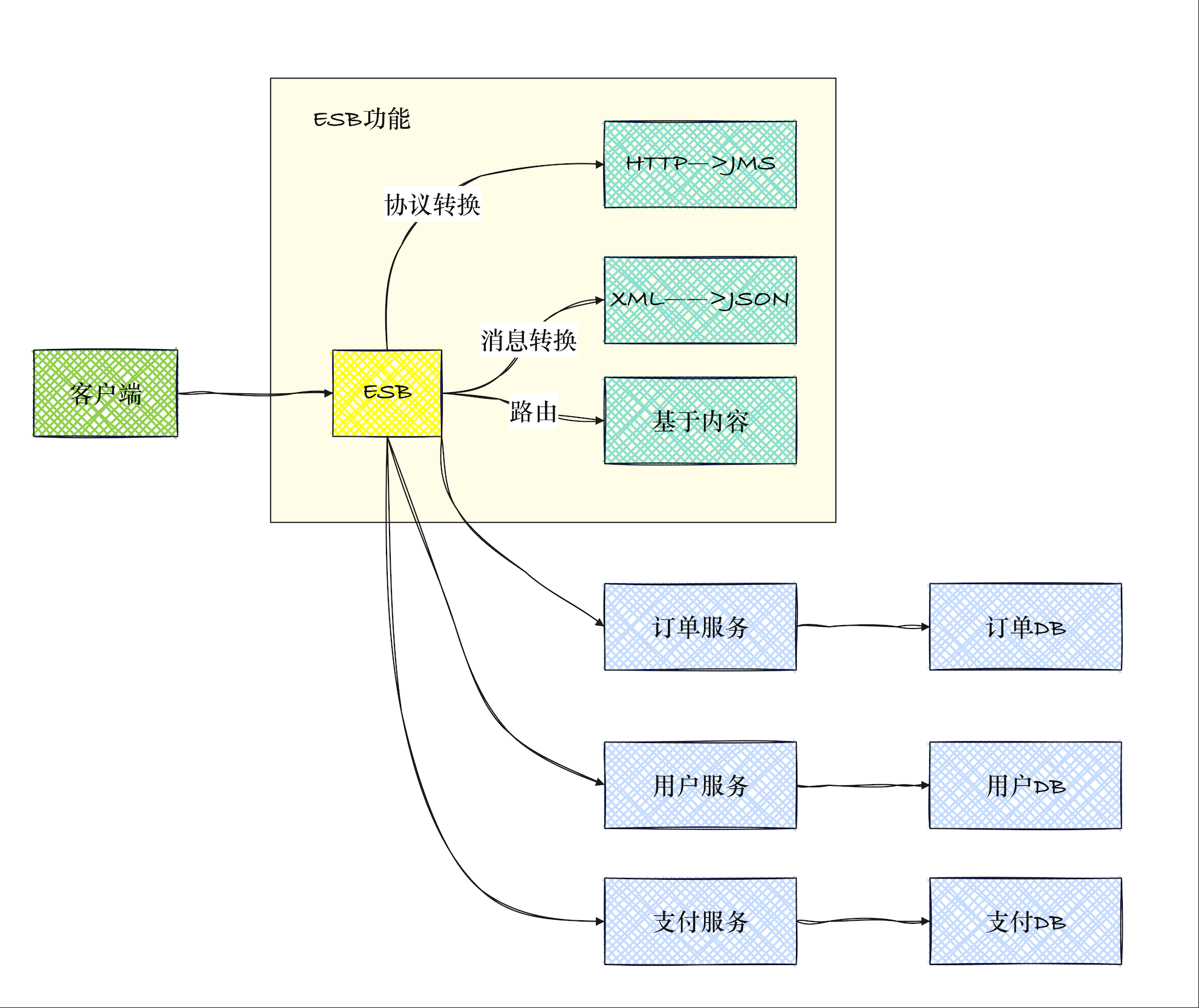

ESB（Enterprise Service Bus，企业服务总线）是SOA架构中的核心基础设施。它是一种"中间件总线"，用于连接、协调和管理各种分布式服务，实现服务间的通信、转换和治理。

esb 的详细作用如下：

1. 解耦不同服务和系统
   • 前后系统互不直接通信，服务升级、替换、维护更灵活。
2. 解决异构系统集成难题
   • 支持多种通信协议和数据格式的自动适配，方便新老系统互通。
3. 集中管理和安全控制
   • 统一服务注册、认证、权限、安全审计等，增强系统安全性和可运维性。
4. 流程编排和服务组合
   • 允许将多个基础服务组合为新的复合服务，方便扩展复杂业务场景。
5. 提高服务复用率和开发效率
   • 公共服务可供多个业务系统共同调用，减少重复造轮子。

SOA 架构缺点：

• ESB自身会成为单点瓶颈和性能压力点，故障风险高。
• 架构设计复杂度较高，对项目实施与管理团队要求较高。
• 可能引入额外的消息传输延迟。
• 若过度依赖ESB，系统灵活性可能下降。

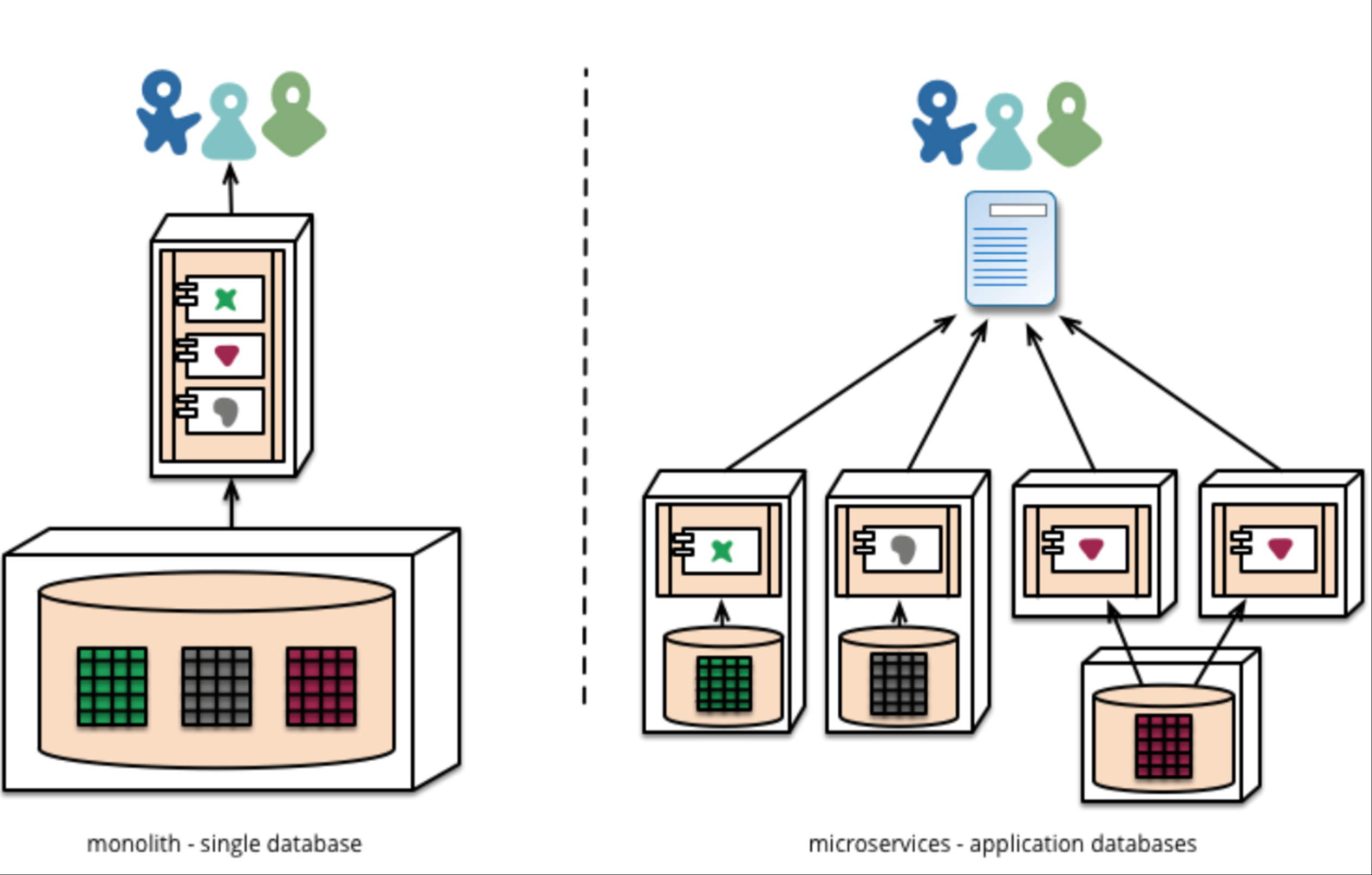

1.4 微服务架构

1.4.1 微服务架构介绍

随着互联网的快速大规模增长，企业IT架构的重点从传统的记录系统转变为参与系统，这类的参与

系统必须支持快速迭代和低成本试错，因而“微服务”的概念甫一出现便甚得人心。

微服务的规范定义

• 最早出现于2011年的“微服务”在2014年由Martin Fowler通过一篇著名的文章发扬光大；该文章可抽象出以 下几个关键点
  • 由一些独立的服务共同组成应用系统
  • 每个服务单独部署、独立运行在自己的进程中
  • 每个服务都是独立的业务
  • 分布式管理
• 遵循低耦合、高内聚的原则

微服务中的调用链路较之传统的分布式系统长了很多，于链路上发生故障的概率也必然随之增大，且

存在性能损耗，于是，系统规划时必须考虑如何进行雪崩预防、功能降级、超时、重试、熔断、服务

隔离等服务管理；

那么在具体的实践中，使用微服务架构有哪些优势和劣势呢？

1.4.2 微服务架构优势与劣势

** 优势**

• 应用小，可快速编译部署
• 单个微服务维护性变高，修改容易，因为每个团队独立负责一块功能。新功能交付变快，可以快速开发交付
• 扩展性变高，根据业务规模可以随时缩减/增加服务器规模
• 可靠性变强，可以部署很多独立的服务
• 业务解耦，按照业务边界拆分为多个独立的服务模块
• 提升研发效率，业务拆分后，服务模块变小，在一个团队内就可以独立编写、测试、发布，加快研发效率。

拆分后，单个微服务比较小，它只专注于做好一件事情。拆分的指导原则：高内聚，低耦合。

单一微服务有点像软件设计中的单一职责原则，Martin 对单一职责有一个论述：把因相同原因而变化的东西聚合到一起，而把因不同原因而变化的东西分离开来。

虽然微服务有这么多的好处，但是也需要注意的是，微服务架构并不是银弹，它同样也带来了很多的劣势（问题）。

劣势

• 整体复杂度变高，从哪些方面来管理这种复杂度？
• 运维变得复杂：微服务变多，怎么监控所有微服务，保证服务稳定？出了问题，怎么定位问题？
• 服务管理：微服务变多，管理复杂度变高，治理变得复杂
• 测试方面的挑战：你需要结合其他的微服务来进行集成测试
• 分布式问题：分布式数据一致性、分布式事务
• 服务可用性保障：一个服务出了问题，如何才能不影响其他服务？

1.4.3 微服务架构演进

根据上面微服务定义，这些服务都是由小型独立团队负责，那团队怎么划分？公司组织架构如何调整才能适应微服务的架构发展？这也给组织管理带来了变革的挑战。

还有微服务的微，多微才是好的微？也就是微服务怎么划分，如何确定边界？等等这些都是微服务面临的问题和挑战。

所以我们在使用微服务架构时，需要权衡微服务的优势和劣势，任何事物都有正反面，就像一枚硬币一样，所以思考问题要多样化，不能只思考一点。当我们享受微服务给开发和产品带来好处的同时，本身也会带来一系列的问题，如何克服这些问题，才是实施好微服务的关键所在。

随着技术的发展，软件架构的不断升级调整，上面我们遇到的这些问题大部分是可以解决的。比如需要建立运维开发基础设施来加以保障才能让微服务顺利运行，比如需要建设以 CI/CD 为基础的自动化交付流水线，到最后建设成从开发、测试、预发布、上线、运维等整个研发流程自动化的 DevOps 为目标。因为随着微服务的逐步建设，服务数量增多，上线服务次数必然增多，交付频繁会带来故障次数增多，所以我们必须建设自动化的工具链，来帮助我们快速无误的交付服务，实施好微服务项目。

而为了解决其他方面的问题，比如微服务的服务发现、熔断、降级、限流等等服务治理方面的问题，也有专门的技术栈来解决，比如 Spring Cloud、Dubbo 等。

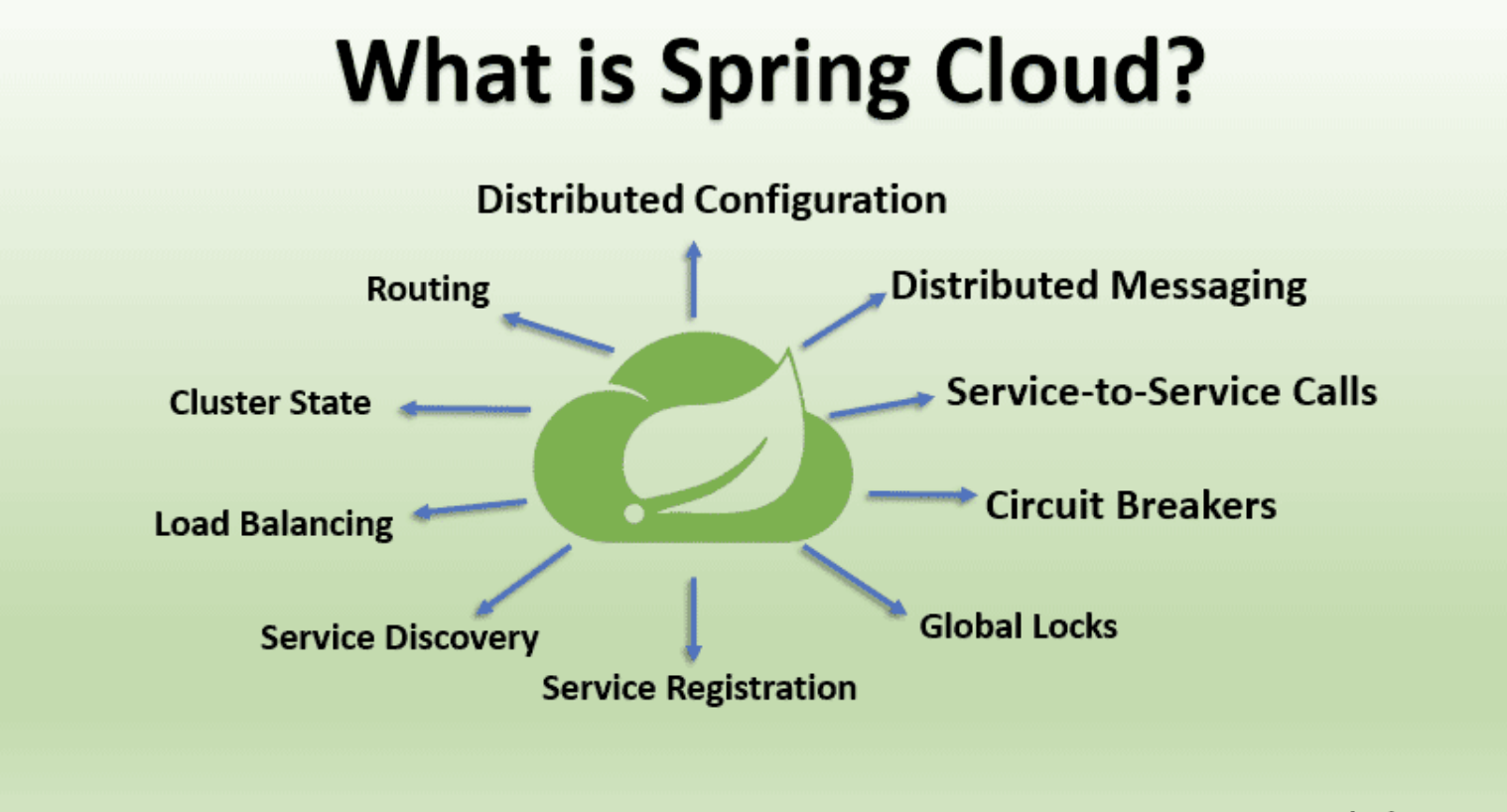

Spring Cloud 是在 Spring 基础上构建的，Spring 是一个全家桶，Spring Cloud 也是一个全家桶，它由很多技术框架组合而成，包括：

• ** 服务治理**
  • 服务注册和发现：Netflix Eureka
  • 当然我们也有其他的选择，比如 <font style="color:#DF2A3F;">consul</font>、<font style="color:#DF2A3F;">etcd</font>、<font style="color:#DF2A3F;">zookeeper</font> 等
  • 断路器：<font style="color:#DF2A3F;">Hystrix</font>
  • 调用端负载均衡：<font style="color:#DF2A3F;">Ribbon</font>
  • REST 客户端：<font style="color:#DF2A3F;">Feign</font>
• **网关 **
  • API 网关：Zuul
  • 当然我们也可以选择其他的，比如 Spring Cloud Gateway、kong、nginx+lua、apisix 等
• **分布式链路监控 **
  • Spring Cloud Sleuth：埋点和发送数据
  • 当然还有其他的比如 zipkin、pinpoint、skywalking、jaeger 等
• ** 消息组件**
  • Spring Cloud Stream
  • Spirng Cloud Bus
  • 消息中间件的其他软件：RocketMQ、Kafka、RabbitMQ
• **配置中心 **
  • Spring Cloud Config
  • 配置中心可以有其他的替代，比如 Apollo、Nacos 等
• **安全控制 **
  • Spring Cloud Security

Spring Cloud 是一整套微服务体系，它是一个完整的微服务解决方案，Spring Cloud 社区强大，也很活跃，这也是现在比较主流的微服务技术栈。

但是 Spring Cloud 也有一些缺点，比如它是基于 Spring 的，所以它的技术栈都是基于 Java 的，如果你的团队不是 Java 的，那么你可能需要考虑其他的技术栈。另外，Spring Cloud 的技术栈比较多，学习成本也比较高，所以你需要考虑你的团队是否有能力学习和使用 Spring Cloud。Spring Cloud 微服务体系具体还有哪些缺点呢？

• 代码侵入性强 - 业务层中需要加入治理层代码，与治理层混淆在一起
• 组件多 - 组件多，学习成本就变高
• 治理功能不全 - 比如协议转换、动态请求路由、灰度发布等功能
• 无法实现语言无关性 - 只能是一种语言或几种语言实现，无法做到与编程语言无关，这和微服务架构的初衷是相违背的

针对以上的一些问题，就出现了 服务网格(Service Mesh) 这种架构，它作为一个基础设施层，真正做到与业务解耦，与语言无关，解决复杂架构下微服务应用与微服务应用之间通信网络相关问题，做到与业务解耦，让开发者专注于业务开发，而不是服务治理相关的问题。

二、服务网格（Service Mesh）

2.1 服务网格介绍

服务网格是一种基础设施层，它由一组网络代理组成，这些代理负责管理和协调服务之间的通信。服务网格可以提供服务发现、负载均衡、故障恢复、流量控制、安全等功能，从而简化了微服务架构中的一些问题。

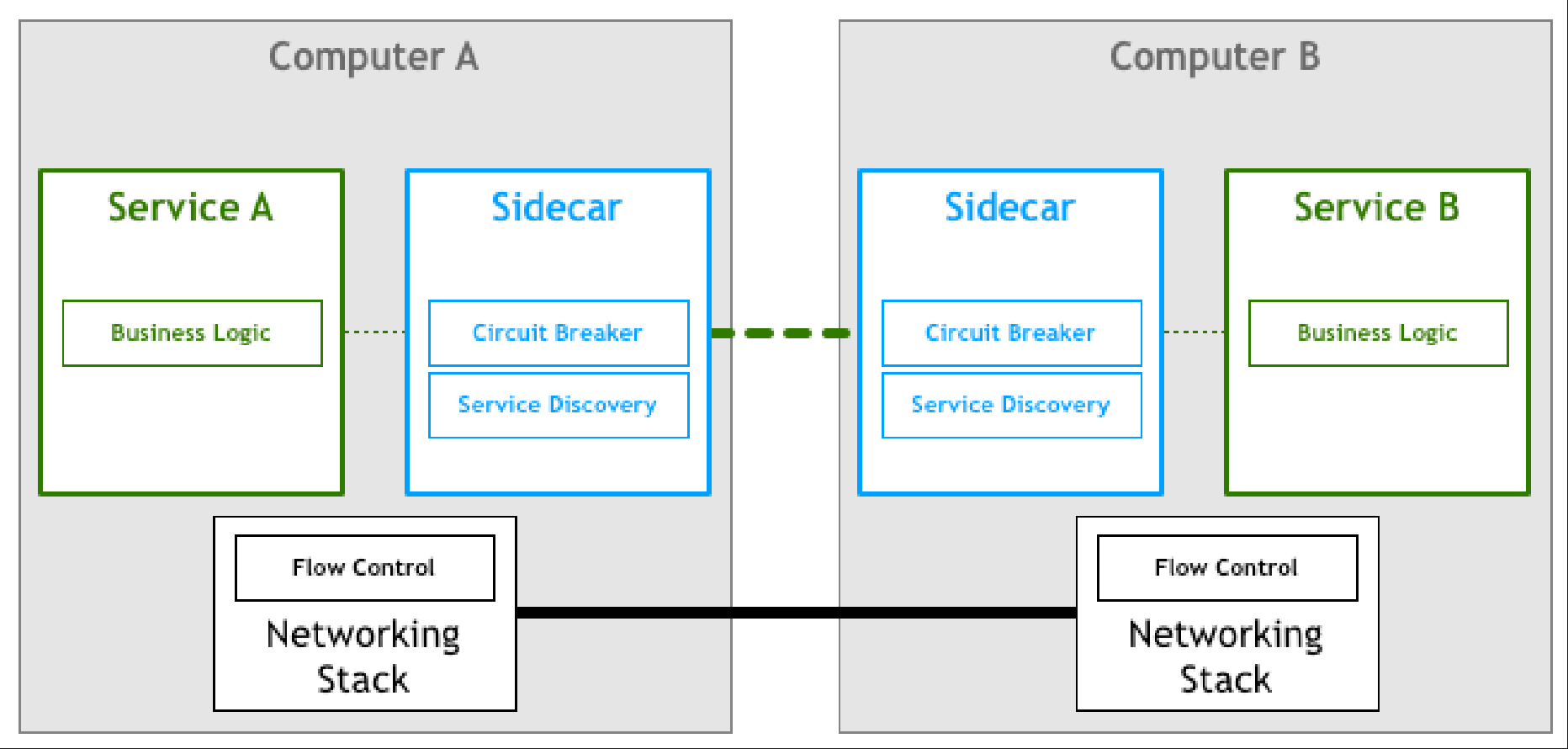

服务网格的代理通常是以 sidecar 的形式部署在每个服务实例旁边。这些 sidecar 代理可以拦截服务之间的通信，并提供一些额外的功能，例如负载均衡、故障恢复、流量控制等。服务网格还可以提供一些高级功能，例如 A/B 测试、金丝雀发布、蓝绿部署等。

服务网格的一个重要特点是透明性。服务网格的代理可以自动处理服务之间的通信，而不需要服务本身进行任何修改。这意味着我们可以在不影响服务本身的情况下，对服务之间的通信进行管理和控制。

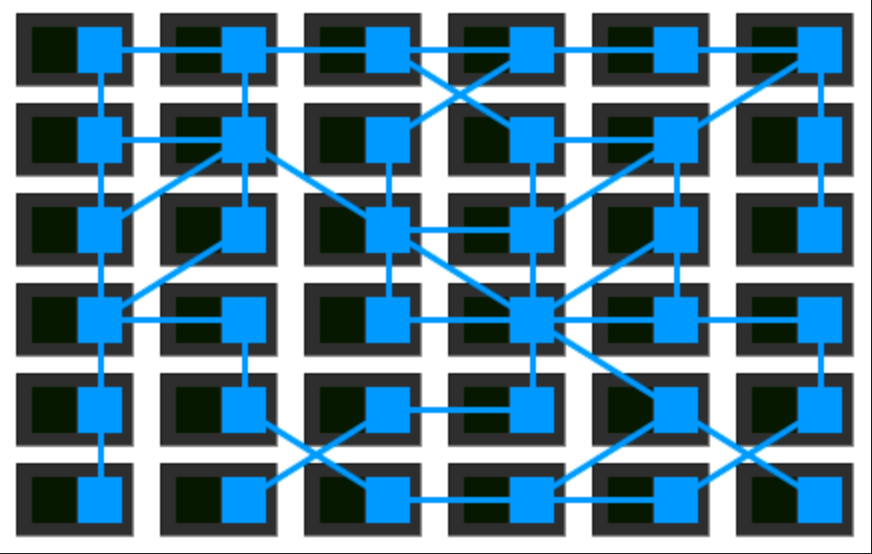

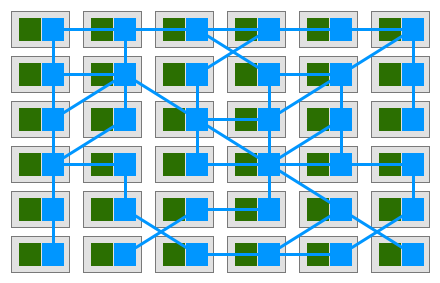

这里最重要的是一种思维转变，不再将代理看成孤立的组件，而是将其组成的网络视为一种有价值的实体。

TCP 协议催生了分布式系统，分布式系统催生了微服务，Service Mesh 就是下一代微服务技术的代名词，是微服务时代的 TCP 协议。Service Mesh 以 Sidecar 形式，将服务治理从业务逻辑中剥离，并拆解为独立进程，实现异构系统的统一治理和网络安全。

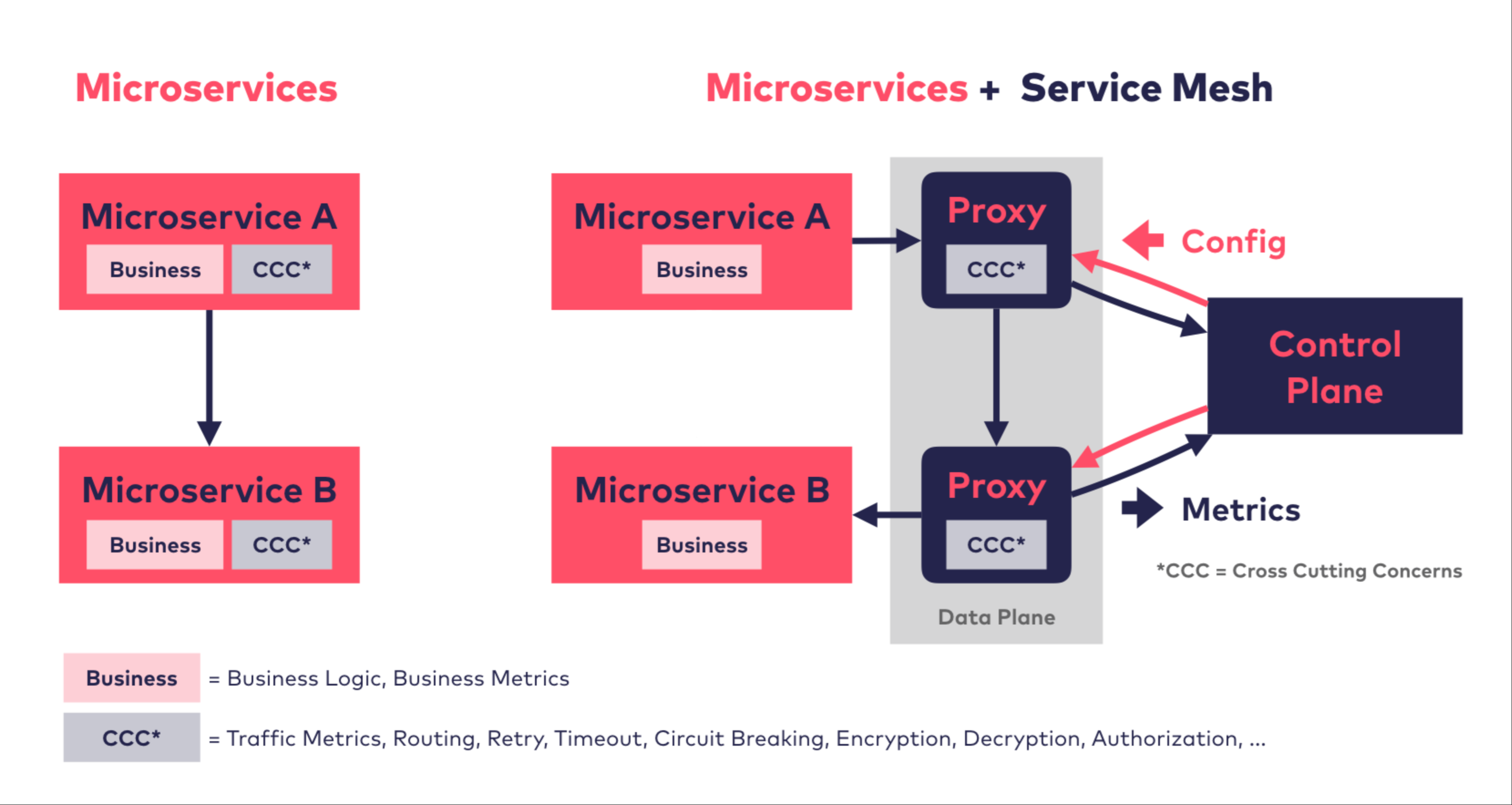

为了能够对这些代理进行管理和控制，服务网格演进出了统一的控制平面（control plane）和数据面板（data plane，即边车代理）。

2.2 服务网格的基本功能

+ ** 控制服务间通信** ： 熔断 、 重试 、 超时 、 故障注入 、 负载均衡和故障转移 等； + ** 服务发现** ：通过专用的服务总线发现服务端点； + ** 可观测** ：指标数据采集、监控、分布式日志记录和分布式追踪； + ** 安全性** ：TLS/SSL通信和密钥管理； + ** 身份认证和授权检查** ：身份认证，以及基于黑白名单或RBAC的访问控制功能； + ** 部署** ：对容器技术的原生支持，例如Docker和Kubernetes等； + ** 服务间的通信协议** ：HTTP 1.1、HTTP 2.0和gRPC等； + ** 健康状态检测** ：监测上游服务的健康状态；

ServiceMesh 解决方案极大降低了业务逻辑与网络功能之间的耦合度，能够快捷、方便的集成到现有的业务环境中，并提供了多语言、多协议支持，运维和管理成本被大大降低，且开发人员能够将精力集中于业务逻辑本身，而无需再关注业务代码以外的其他功能。

ServiceMesh 中，服务间的通讯将遵循一下通讯逻辑：

• 微服务彼此间不会直接进行通信，而是由各服务前端的称为Service Mesh的代理程序(Sidecar)进行；
• Service Mesh内置支持服务发现、熔断、负载均衡等网络相关的用于控制服务间通信的各种高级功能
• Service Mesh与编程语言无关，开发人员可以使用任何编程语言编写微服务的业务逻辑，各服务之间也可以使用不同的编程语言开发；
• 服务间的通信的局部故障可由Service Mesh自动处理；
• Service Mesh中的各服务的代理程序由控制平面（Control Plane）集中管理；各代理程序之间的通信网络也称为数据平面（Data Plane）；
• 部署于容器编排平台时，各代理程序会以微服务容器的Sidecar模式运行；

2.3 控制平面与数据平面

2.3.1 数据平面

由**整个网格内的 Sidecar 代理组成**，**这些代理以 Sidecar 的形式和应用服务一起部署**。 这些** 代理负责协调和控制应用服务之间的所有网络通信**。每一个 Sidecar 会接管进入和离开服务的流量，并配合控制平面完成流量控制等方面的功能。

2.3.2 控制平面

** 控制和管理数据平面中的 Sidecar 代理，完成配置分发、服务发现、流量路由、授权鉴权等功能**，以达到对数据平面的统一管理。控制平面不会直接解析请求数据包。通常提供 API 或者命令行工具可用于配置版本化管理，便于持续集成和部署。

控制平面组件 ：

工作负载调度程序：借助于底层的基础设施（例如kubernetes）完成服务及其Sidecar运行位置的调度决

策；

服务发现：服务网格中的服务发现；

Sidecar代理配置API：各Sidecar代理以最终一致的方式从各种系统组件获取配置；

控制平面UI：管理人员的操作接口，用于配置全局级别的设置，例如部署、身份认证和授权、路由

及负载均衡等；

2.3 服务网格总结

总结一下，Service Mesh 具有如下优点：

• 屏蔽分布式系统通信的复杂性（负载均衡、服务发现、认证授权、监控追踪、流量控制等等），服务只用关注业务逻辑
• 真正的语言无关，服务可以用任何语言编写，只需和 Service Mesh 通信即可
• 对应用透明，Service Mesh 组件可以单独升级

当然，Service Mesh 目前也面临一些挑战：

• Service Mesh 组件以代理模式计算并转发请求，一定程度上会降低通信系统性能，并增加系统资源开销
• Service Mesh 组件接管了网络流量，因此服务的整体稳定性依赖于 Service Mesh，同时额外引入的大量 Service Mesh 服务实例的运维和管理也是一个挑战

最后我们简单对比下 Spring Cloud 与服务网格的区别：

能力	Spring Cloud 生态系统	Service Mesh 生态系统
服务注册与发现	开发简单方便，仅需一个简单的注解，支持多种注册中心。对开发人员来说，很容易在本地环境下完成编码和调试。	基于 K8s 的服务机制，并提供自己的注册中心。开发人员需要理解 Kubernetes，而开发环境的设置并不容易。
故障容忍性	Resilience4j 的官方整合提供了完整的故障容忍机制。但服务需要与 SDK 整合。	通过使用 sidecar 架构，它是一个非侵入式的故障容忍机制，对服务完全透明。
可观察性	Spring Cloud 内置，例如 spring micro-meter、Zipkin 等。所有服务内部的指标、追踪和日志都可以轻松收集，对开发者完全透明。	通过 sidecar 机制，它可以监控进出通信。没有可观察的服务内部，服务追踪可能是不完整的。
流量调度	Spring Cloud 仅有非常基础的流量调度，例如，它基于 Ribbon 的负载均衡（从上一版本中删除）。	更多的流量调度方案，如金丝雀部署、蓝绿部署都可以轻松完成。

三、K8S 与服务网格

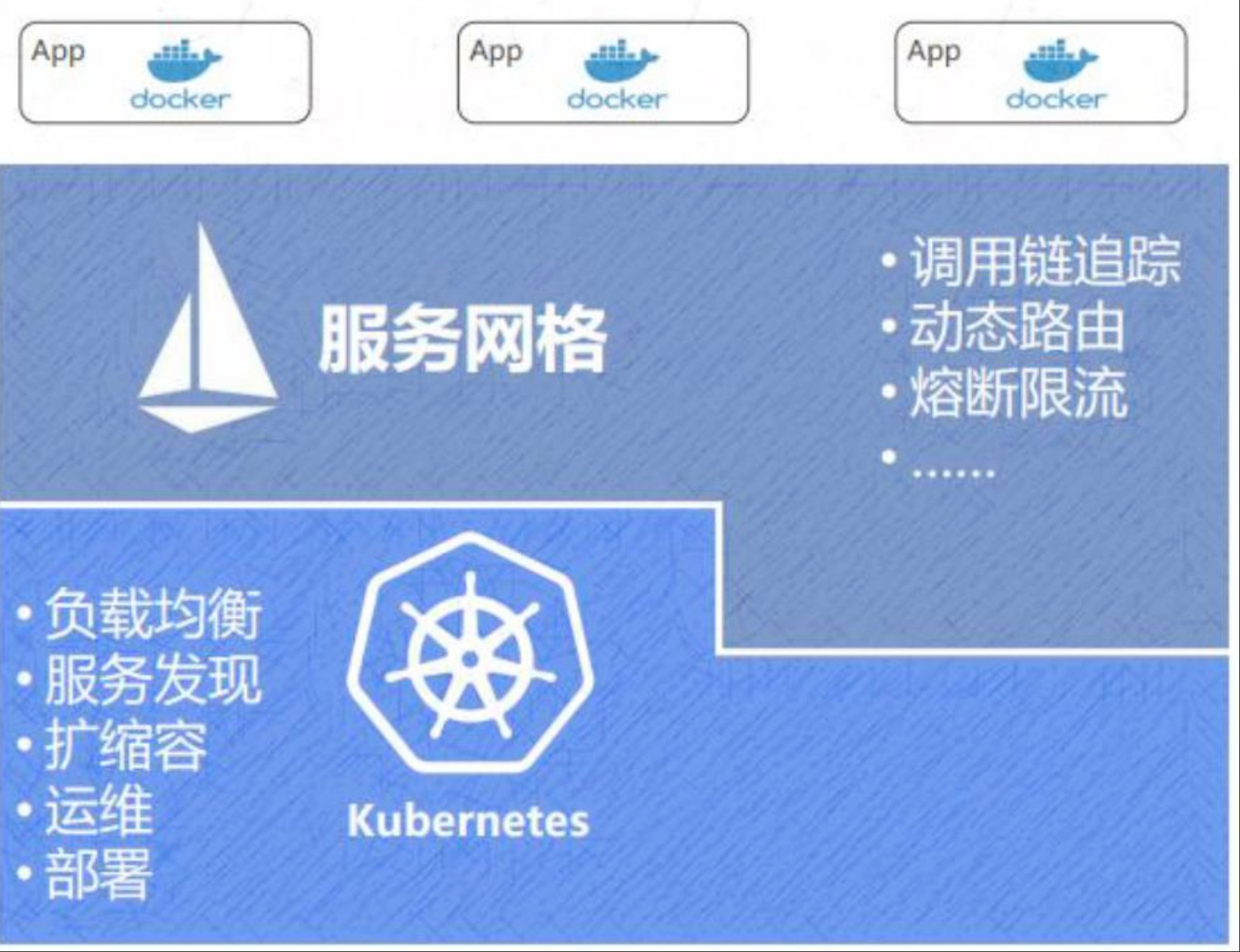

随着现在云原生技术的发展，Kubernetes 已经成为了云原生的标准，它是一个开源的容器编排平台，它可以自动化地部署、扩展和管理容器化的应用程序。Kubernetes 可以帮助我们管理微服务架构中的服务，例如自动化部署、负载均衡、故障恢复等。同样服务网格和 K8s 的结合可以提供更强大的功能，**服务网格可以提供服务发现、负载均衡、故障恢复、流量控制、安全等功能，而 K8s 可以自动化地部署、扩展和管理容器化的应用程序**。通过将服务网格和 K8s 结合起来，我们可以更轻松地管理和控制微服务架构中的服务。

虽然 K8s 可以帮助我们管理微服务架构中的服务，但是它并不能解决所有的问题。K8s 主要关注的是容器编排和管理，例如自动化部署、扩展和管理容器化的应用程序。而服务网格则关注于服务之间的通信，例如服务发现、负载均衡、故障恢复、流量控制、安全等。

微服务、云原生、Kubernetes 和服务网格是现代应用开发和部署的关键概念，它们之间有着密切的关系。微服务和云原生强调应用程序的可扩展性、可维护性和可部署性，Kubernetes 可以帮助我们自动化地部署、扩展和管理容器化的应用程序，服务网格可以提供服务发现、负载均衡、故障恢复、流量控制、安全等功能，从而简化了微服务架构中的一些问题。

3.1 服务网格主流对比

在 [servicemesh.es](https://servicemesh.es/) 网站中详细的列出了主流服务网格的详细对比。

在实现上，数据平面的主流解决方案有<font style="color:rgb(0,0,0);">Linkerd</font>、<font style="color:rgb(0,0,0);">Nginx</font>、<font style="color:rgb(0,0,0);">Envoy</font>、<font style="color:rgb(0,0,0);">HAProxy</font>和<font style="color:rgb(0,0,0);">Traefik</font>等，而控制平面的实现主要有<font style="color:rgb(0,0,0);">Istio</font>、<font style="color:rgb(0,0,0);">Nelson</font>和<font style="color:rgb(0,0,0);">SmartStack</font>等几种

• **<font style="color:#DF2A3F;">Linkerd</font>**
  • 由Buoyant公司于2016年率先创建的开源高性能网络代理程序（数据平面），是业界第一款Service Mesh产品，引领并促进了相关技术的快速发展
  • Linkerd使用Namerd提供控制平面，实现中心化管理和存储路由规则、服务发现配置、支持运行时动态路由等功能
• **<font style="color:#DF2A3F;">Envoy</font>**
  • 核心功能在于数据平面，于2016年由Lyft公司创建并开源，目标是成为通用的数据平面
  • 云原生应用，既可用作前端代理，亦可实现Service Mesh中的服务间通信
  • Envoy常被用于实现API Gateway（如Ambassador）以及Kubernetes的Ingress Controller（例如Gloo等），不过，基于Envoy实现的Service Mesh产品Istio有着更广泛的用户基础
• **<font style="color:#DF2A3F;">Istio</font>**
  • 相比前两者来说，Istio发布时间稍晚，它于2017年5月方才面世，但却是目前最火热的Service Mesh解决方案，得到了Google、IBM、Lyft及Redhat等公司的大力推广及支持
  • 目前仅支持部署在Kubernetes之上，其数据平面由Envoy实现

尽管服务网格对代码没有影响，但它们改变了操作流程，并需要熟悉新的概念和技术。因此，采用服务网格实现是一个长期决策，特别是在广泛支持服务网格之前。因此，应提前仔细比较和测试这些实现。

评估的目标是弄清楚哪些功能对你更重要，由于服务网格会影响延迟和资源消耗，这些不利因素也必须进行衡量。我们建议在决策过程中包括以下步骤：

• 作为团队，确定由服务网格解决的最重要的问题。
• 讨论你对简单性/易用性、性能和兼容性的要求。
• 根据你的功能和非功能要求，确定你的前两个或三个实现。
• 测试你的个别应用程序的延迟和资源开销。针对每个服务网格候选者，设置相同的测试环境并安装服务网格。设置一个额外的无网格环境。在所有环境中安装您的应用程序。使用 Locust 或 Fortio 等工具在所有环境中进行负载测试，并测量请求延迟、CPU 和内存消耗。

如果你没有对这些服务网格技术做详细的评估了解，那么你可以从 Istio 开始，它是一个开源的服务网格，它提供了一些强大的功能，例如流量管理、策略执行、服务间通信、可观察性等。Istio 是一个非常活跃的开源项目，它有一个非常活跃的社区，它的文档也非常丰富，可以帮助你快速上手 Istio，目前 Istio 是最好的选择。

3.2 K8S 和 ServiceMesh

除强大的服务编排能力之外，Kubernetes还基于Service提供了基础的服务互访能力，而轻量化运行的Pod，再加上服务注册、服务发现、负载均衡以及健康状态检测，天然就适合编排支持微服务

只是，Kubernetes提供的这种能力大多停留在四层的互访上，无法实现微服务依赖的熔断、限流、动态路由或调用链埋点等应用层的能力，因而仍然不得不借助于微服务框架来完成

微服务框架存在侵入性强和语言锁定等方面的问题，而且会架空Kubernetes的Service机制，而Service Mesh就是解决这些侵入性问题的最好方式

• 在Kubernetes平台上，最好的方式就是基于Kubernetes的服务注册和服务发现机制提供一个Kubernetes平台原生的ServiceMesh解决方案
• 复用了Kubernetes的编排能力，同时提供微服务治理所需的可观测性、 服务韧性、灵活分流、弹性和安全等能力

Istio就是Kubernetes平台原生的ServiceMesh的实现之一

• 复用了Kubernetes Service的定义，并将其转换为Istio的服务模型
• 数据平面组件从kube-proxy转为各服务实例的Sidecar
  • Sidecar的标准实现之一，是<font style="color:#DF2A3F;">Envoy</font>
  • 其它实现：<font style="color:rgb(0,0,0);">Cilium</font>、<font style="color:rgb(0,0,0);">Mosn</font>、<font style="color:rgb(0,0,0);">Linked-proxy</font>和<font style="color:rgb(0,0,0);">grpc</font>等

核心理念：

• 非侵入式**<font style="color:#DF2A3F;">Sidecar</font>**注入技术，将数据面组件注入到应用所在的容器，通过劫持应用流量来进行功能实现，应用无感知
• 北向API基于K8s CRD实现，完全声明式，标准化
• 数据面与控制面通过xDSgRPC标准化协议通信，支持订阅模式

核心特性：

• 服务&流量治理：熔断，故障注入，丰富的负载均衡算法，限流，健康检查，灰度发布，蓝绿部署等
• 流量与访问可视化：提供应用级别的监控，分布式调用链，访问日志等
• 安全连接：通过mTLS、认证、鉴权等安全措 施帮助企业在零信任的网络中运行应用
