FPGA高端项目：图像采集+Aurora 8B10B+UDP图传架构

1、前言

Aurora 8B10B是啥？

Aurora 8B10B 是由Xilinx（现AMD）开发的轻量级链路层协议，用于FPGA间的高速点对点串行通信。它基于8B/10B编码方案，提供简化的数据封装和流控制机制，主要应用于需要低延迟、高可靠性传输的场景；
Aurora 8B10B核心作用如下：
1、高速数据传输：通过SerDes收发器实现Gbps级数据传输
2、简化通信协议：仅需基本流控制，无需复杂协议栈
3、可靠传输：内置CRC校验和错误检测机制
4、灵活扩展：支持通道绑定（多通道聚合）
Aurora 8B10B主要工程应用如下：
在这里插入图片描述
博主之前用Xilinx GTP收发器实现过Aurora 8B10B编解码，本博客用的则是Xilinx的标准集成Aurora 8B10B IP核，这两种方法都能实现Aurora 8B10B编解码，区别如下：
Xilinx GTP收发器 vs 标准集成Aurora 8B10B IP核对比如下：
1、用户数据接口不同；
GTP收发器实现过Aurora 8B10B用户数据接口为并行数据；
标准集成Aurora 8B10B IP核用户数据接口为AXI4-Stream流数据；
2、数据对齐不同
GTP收发器实现过Aurora 8B10B输出的数据没有对齐，需要用户自己写逻辑电路对齐；
标准集成Aurora 8B10B IP核输出的数据是经过内部处理后的对齐数据，用户无需自己写逻辑电路对齐；
3、设计难度不同
GTP收发器实现过Aurora 8B10B设计难度较大，需要对GTP高速收发器链路层和物理层有深刻理解，比如PCS和PMA；GTP预留的很多接口直接和底层协议挂钩，无论是配置难度还是使用难度都很大，对设计者技术要求较高；
标准集成Aurora 8B10B IP核则简单很多，无需理解高速收发器链路层和物理层，无论是配置难度还是使用难度都很小，对设计者技术要求较低；

工程概述

本设计使用Xilinx Artix7系列FPGA为平台，基于GTP高速收发器实现Aurora 8B10B图像视频传输传输，旨在为读者提供一套精简版的、基于Aurora 8B10B编解码的图像视频收发架构；

视频输入源有多种，一种是板载的HDMI输入接口，另一种是传统摄像头，包括OV7725、OV5640和AR0135；如果你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模拟输入视频，代码里通过parametr参数选择视频源，默认不使用动态彩条；FPGA首先对摄像头进行i2c初始化配置，然后采集摄像头视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用Native视频流读缓存方案将视频从DDR中读出来；读出的视频再送入纯verilog代码实现的UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的PHY网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；针对市场主流需求，本博客设计并提供4套工程源码，具体如下：

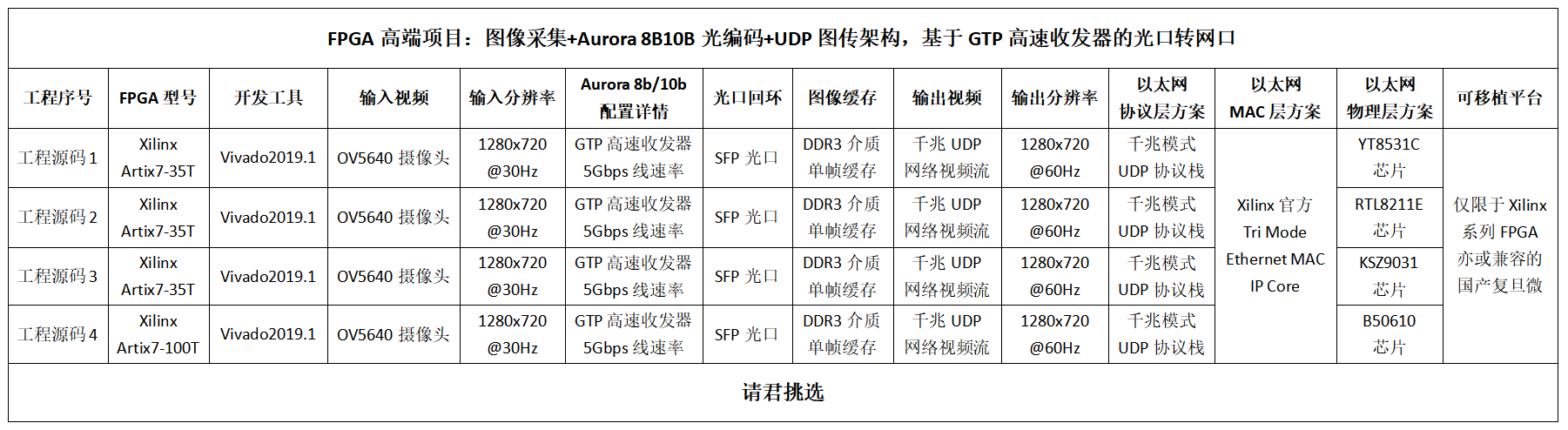

在这里插入图片描述
现对上述4套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–Artix7–xc7a35tfgg484-2；输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用Native视频流读缓存方案将视频从DDR中读出来；读出的视频再送入纯verilog代码实现的UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的YT8531C网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；由此形成Sensor+高速接口+光编码+以太网的高端架构；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码2

开发板FPGA型号为Xilinx–Artix7–xc7a35tfgg484-2；输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用Native视频流读缓存方案将视频从DDR中读出来；读出的视频再送入纯verilog代码实现的UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的RTL8211E网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；由此形成Sensor+高速接口+光编码+以太网的高端架构；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码3

开发板FPGA型号为Xilinx–Artix7–xc7a35tfgg484-2；输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用Native视频流读缓存方案将视频从DDR中读出来；读出的视频再送入纯verilog代码实现的UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的KSZ9031网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；由此形成Sensor+高速接口+光编码+以太网的高端架构；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码4

开发板FPGA型号为Xilinx–Artix7–xc7a100tfgg484-2；输入视频为OV5640摄像头或者动态彩条，默认使用OV5640；FPGA首先使用纯Verilog实现的i2c总线对摄像头进行初始化配置，分辨率配置为1280x720@30Hz；然后采集输入视频，将输入的两个时钟传输一个RGB565像素的视频采集为一个时钟传输一个RGB888像素的视频；然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；然后使用Native视频流读缓存方案将视频从DDR中读出来；读出的视频再送入纯verilog代码实现的UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的B50610网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；由此形成Sensor+高速接口+光编码+以太网的高端架构；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

本博客详细描述了FPGA实现图像采集+Aurora 8B10B光编码+UDP图传架构的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，还有RDMA的NIC 10G 25G 100G网卡工程源码，对网络通信有需求的兄弟可以去看看：
直接点击前往
其中千兆TCP协议的工程博客如下：
直接点击前往

本设计的GTP高速收发器配置Aurora 8B10B方案

使用GTP高速收发器配置为Aurora 8B10B模式也可以实现和本设计类似的效果，只不过该方案设计难度更大，需要自己设计数据对齐电路，想挑战自我的读者，可以参考我之前发布的博客，链接如下：
点击直接前往

3、工程详细设计方案

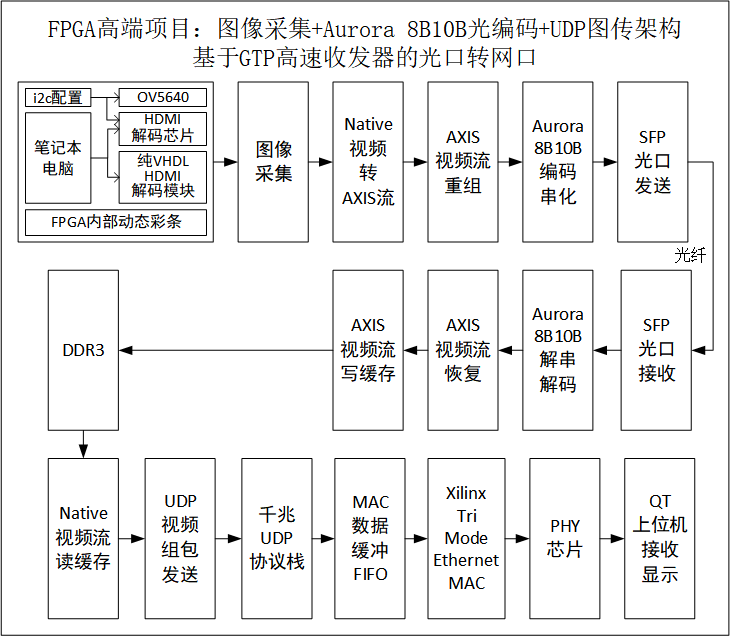

工程设计原理框图

工程设计原理框图如下：
在这里插入图片描述

输入Sensor之–>OV5640摄像头

输入Sensor是本工程的输入设备，其一为OV5640摄像头，此外本博主在工程中还设计了动态彩条模块，彩条由FPGA内部逻辑产生，且是动态移动的，完全可模拟Sensor，输入源选择Sensor还是彩条，通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：
在这里插入图片描述
SENSOR_TYPE=0；则输出OV5640摄像头采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；

OV5640摄像头需要i2c初始化配置，本设计配置为1280x720@30Hz分辨率，本设计提供纯verilog代码实现的i2c模块实现配置功能；此外，OV5640摄像头还需要图像采集模块实现两个时钟输出一个RGB565的视频转换为一个时钟输出一个RGB888视频，本设计提供纯verilog代码实现的图像采集模块实现配置功能；动态彩条则由FPGA内部逻辑实现，由纯verilog代码编写；将OV5640摄像头配置采集和动态彩条进行代码封装，形成helai_OVsensor.v的顶层模块，整个模块代码架构如下：
在这里插入图片描述

Native视频转AXIS流

然后采集视频送入Xilinx官方的Video In To AXI4-Stream IP核实现Native视频转换到AXI4-Stream视频流；如下：
在这里插入图片描述

AXIS视频流重组

然后AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号重组，因为Aurora 8B10B发送接口不带tuser信号，所以需要将tuser嵌入到数据流中传输；将AXIS视频流重组模块直接拖入Block Design中，如下：
在这里插入图片描述

Aurora 8B10B视频传输传输架构

然后视频流送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，数据以高速差分信号输出，经板载的SFP光口进行回环传输；经SFP-RX接口输入高速差分信号再进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，输出AXI4-Stream视频流；本设计基于GTP高速收发器实现Aurora 8B10B图像视频传输，Aurora 8B10B在Block Design中如下：
在这里插入图片描述
Aurora 8B10B图像视频传输架构的核心是Aurora 8B10B IP核的例化和使用，所以本章节我们重点讲解这个IP；

Aurora 8B10B IP核简介

关于Aurora 8B10B IP核介绍最详细的肯定是Xilinx官方的《pg046_Aurora 8B/10B LogiCORE IP Product Guide》，我们以此来解读，《pg046》PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Xilinx–Artix7系列FPGA；带有4路GTP资源，每通道的收发速度为500 Mb/s到6.6 Gb/s之间。本设计使用的Aurora 8B10B IP核基于GTP高速收发器实现物理层和数据链路层；

Aurora 8B10B 基本结构

根据《pg046_Aurora 8B/10B LogiCORE IP Product Guide》，Aurora 8B10B 基本结构如下：
在这里插入图片描述
由上图可知，Aurora 8B10B IP核由四个核心模块构成，协同实现链路初始化、数据编解码及流控制：

通道逻辑（Lane Logic）
功能：驱动每个GT收发器（GTP/GTX/GTH），初始化收发器硬件，处理8B/10B编解码、错误检测（如CRC校验）
关键操作：检测控制字符（如空闲符、时钟补偿符），确保数据对齐

全局逻辑（Global Logic）
功能：管理多通道绑定（Lane Bonding），验证通道同步状态，生成随机空闲字符维持链路活性，监控所有通道的错误（如hard_err硬件错误、soft_err位错误）
错误处理：检测到严重错误时自动复位并重新初始化通道

发送用户接口（TX User Interface）
接口类型：支持AXI4-Stream帧接口（带tlast/tkeep）或流接口（简化无帧控制）
功能：将应用层数据封装为Aurora帧（添加SCP/ECP控制符），插入时钟补偿序列（每10,000字节插入12字节开销）

接收用户接口（RX User Interface）
功能：解析输入数据流，剥离SCP/ECP控制符，恢复原始数据帧并通过AXI4-Stream输出；支持流量控制（如UFC/NFC）
特点：无弹性缓冲，依赖实时流控避免溢出

用户数据接口对比
Aurora 8B10B支持帧接口 (Framing) 流接口 (Streaming)，对比如下：
在这里插入图片描述

Aurora 8B10B 发送流程

Aurora 8B10B用户发送数据使用帧接口（AXI4-Stream），包括以下流程：

用户发起传输
应用层置位s_axi_tx_tvalid并输出数据至s_axi_tx_tdata，同时用s_axi_tx_tlast标识帧结束，s_axi_tx_tkeep标记末尾有效字节

IP核组帧
当s_axi_tx_tready与s_axi_tx_tvalid同时有效时，IP核采样数据

组帧规则：
帧首添加2字节SCP（Start Channel Protocol）
帧尾添加2字节ECP（End Channel Protocol）
若数据字节数为奇数，末尾补PAD字符

插入控制序列
在数据间隙插入空闲字符或时钟补偿序列（CC），优先级高于数据传输
发送过程中可通过拉低s_axi_tx_tvalid暂停传输（流控）

串行化输出
数据经GT收发器进行8B/10B编码，转为串行信号通过物理链路发送

使用总结
以上流程为Aurora 8B10B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把发送数据转换为AXI4-Stream数据流送入Aurora 8B10B用户发送接口即可；

Aurora 8B10B 接收流程

数据解析
GT收发器接收串行数据，进行字对齐和8B/10B解码
通道逻辑检测并剥离SCP、ECP、PAD及空闲字符，提取有效负载

帧恢复与输出
恢复的数据通过AXI4-Stream接口输出：
m_axi_rx_tvalid标识有效数据
m_axi_rx_tlast标识帧结束
m_axi_rx_tkeep标记帧末有效字节（仅当tlast有效时）
无流控信号：接收端无tready，需应用层实时消费数据

错误检测
实时监测编解码错误（置位soft_err）或帧结构错误（如连续SCP，置位frame_err）

使用总结
以上流程为Aurora 8B10B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把Aurora 8B10B IP核输出的AXI4-Stream数据流送入自己的接收模块即可进行具体分析和处理；

Aurora 8B10B 时钟架构

Aurora 8B10B IP核涉及多时钟域协同，关键时钟信号如下：
在这里插入图片描述
时钟交互要点：
跨时钟域同步：INIT_CLK用于复位逻辑（gt_reset需同步至该时钟域），避免亚稳态
用户时钟生成：USER_CLK由GT收发器的CDR（时钟数据恢复）电路产生，确保与输入数据同步
抖动要求：参考时钟（GT_REFCLK）需满足严格抖动限制（通常<1 ps RMS），否则高线速下链路失锁

Aurora 8B10B IP核调用和使用

Aurora 8B10B IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：
在这里插入图片描述
然后配置如下：
在这里插入图片描述
具体配置要根据自己的项目需求而定，上图只是博主的配置，仅供参考；

AXIS视频流恢复

AXI4-Stream视频流再送入纯verilog代码实现的AXIS视频流重组模块实现信号恢复，因为Aurora 8B10B接收接口不带tuser信号，所以需要在嵌入数据中的tuser恢复出来；将AXIS视频流恢复模块直接拖入Block Design中，如下：
在这里插入图片描述

AXIS视频流写缓存

然后AXI4-Stream视频流送入本博主自研的纯verilog实现的、AXI4-Stream接口的图像写缓存模块，实现视频写入DDR缓存操作；AXIS视频流写缓存模块代码架构如下：
在这里插入图片描述
AXIS视频流写缓存模块配置项如下：
在这里插入图片描述

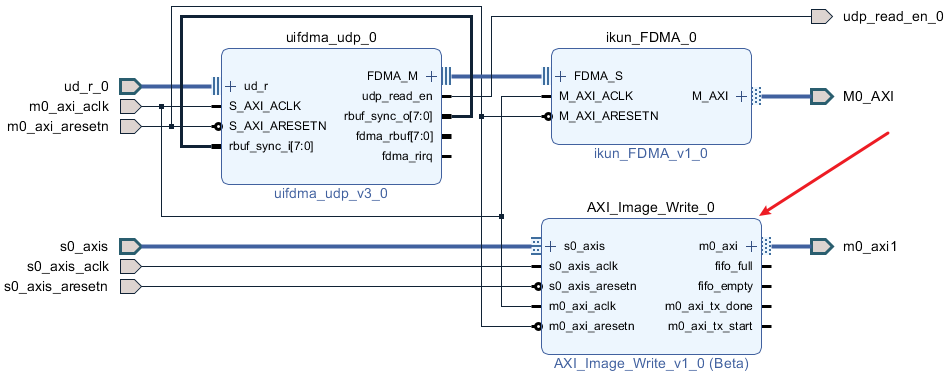

AXIS视频流写缓存模块配置在Block Design中如下：
在这里插入图片描述

Native视频流读缓存

然后使用本博主常用的FDMA方案将视频从DDR3中读出来，该图像读写方案为开源方案，博主针对网络视频读写特性做了优化修改；Native视频流写缓存模块代码架构如下：FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR中，由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：
在这里插入图片描述
FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR3中写入M个像素，写N次即可完成1帧图像的缓存，本设计只用到了FDMA控制器的读功能，FDMA控制器IP配置如下：
在这里插入图片描述
图中配置只做参考，具体配置以实际工程为准；

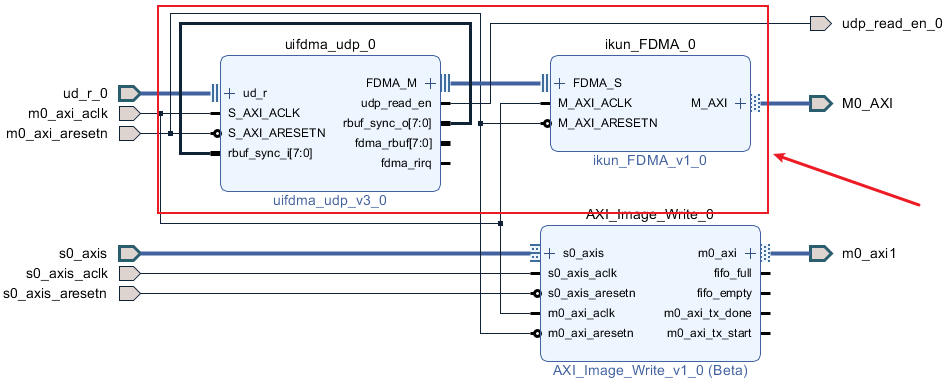

FDMA图像缓存架构在Block Design中如下：
在这里插入图片描述

UDP视频组包发送

该方案为开源方案，本博主只是做了简单优化；UDP视频组包发送实现视频数据的组包并通过UDP协议栈发送出去，视频数据发送必须与QT上位机的接受程序一致，上位机定义的UDP帧格式包括帧头个UDP数据，QT上位机接收代码数据帧头定义如下：
在这里插入图片描述
FPGA端的UDP数据组包代码必须与上图的数据帧格式对应，否则QT无法解析，代码中定义了数据组包状态机以及数据帧，如下：
在这里插入图片描述
另外，由于UDP发送是64位数据位宽，而图像像素数据是24bit位宽，所以必须将UDP数据重新组合，以保证像素数据的对齐，这部分是整个工程的难点，也是所有FPGA做UDP数据传输的难点；UDP视频组包发送代码架构如下：
在这里插入图片描述

UDP协议栈

该方案为开源方案；本UDP协议栈使用UDP协议栈网表文件，该协议栈源码目前并不开源，只提供网表文件，虽看不见源码但可正常实现UDP通信，但不影响使用，该协议栈带有用户接口，使得用户无需关心复杂的UDP协议而只需关心简单的用户接口时序即可操作UDP收发，非常简单；协议栈架构如下：
在这里插入图片描述
协议栈性能表现如下：
1：支持 UDP 接收校验和检验功能，暂不支持 UDP 发送校验和生成；
2：支持 IP 首部校验和的生成和校验，同时支持 ICMP 协议中的 PING 功能，可接收并响应同一个子网内部设备的 PING 请求；
3：可自动发起或响应同一个子网内设备的 ARP 请求，ARP 收发完全自适应。ARP 表可保存同一个子网内部256 个 IP 和 MAC 地址对；
4：支持 ARP 超时机制，可检测所需发送数据包的目的 IP 地址是否可达；
5：协议栈发送带宽利用率可达 93%，高发送带宽下，内部仲裁机制保证 PING 和 ARP 功能不受任何影响；
6：发送过程不会造成丢包；
7：提供64bit位宽AXI4-Stream形式的MAC接口，可与Xilinx官方的千兆以太网IP核Tri Mode Ethernet MAC，以及万兆以太网 IP 核 10 Gigabit Ethernet Subsystem、10 Gigabit Ethernet MAC 配合使用；
有了此协议栈，我们无需关心复杂的UDP协议的实现了，直接调用接口即可使用。。。
本UDP协议栈用户接口发送时序如下：
在这里插入图片描述
本UDP协议栈用户接口接收时序如下：
在这里插入图片描述

MAC数据缓冲FIFO组

该方案为开源方案，本博主只是做了简单优化；
这里对代码中用到的数据缓冲FIFO组做如下解释：
由于 UDP IP 协议栈的 AXI-Stream 数据接口位宽为 64bit，而 Tri Mode Ethernet MAC 的 AXI-Stream数据接口位宽为 8bit。因此，要将 UDP IP 协议栈与 Tri Mode Ethernet MAC 之间通过 AXI-Stream 接口互联，需要进行时钟域和数据位宽的转换。实现方案如下图所示：
在这里插入图片描述
收发路径(本设计只用到了发送)都使用了2个AXI-Stream DATA FIFO，通过其中1个FIFO实现异步时钟域的转换，1个FIFO实
现数据缓冲和同步Packet mode功能；由于千兆速率下Tri Mode Ethernet MAC的AXI-Stream数据接口同步时钟信号为125MHz，此时，UDP协议栈64bit的AXI-Stream数据接口同步时钟信号应该为125MHz/(64/8)=15.625MHz，因此，异步
AXI-Stream DATA FIFO两端的时钟分别为125MHz(8bit)，15.625MHz(64bit)；UDP IP协议栈的AXI-Stream接口经过FIFO时钟域转换后，还需要进行数据数据位宽转换，数据位宽的转换通过AXI4-Stream Data Width Converter完成，在接收路径中，进行 8bit 到 64bit 的转换；在发送路径中，进行 64bit 到 8bit 的转换；MAC数据缓冲FIFO组代码架构如下：
在这里插入图片描述

Tri Mode Ethernet MAC

Tri Mode Ethernet MAC主要是为了适配1G/2.5G Ethernet PCS/PMA or SGMII，因为后者的输入接口是GMII，而Tri Mode Ethernet MAC的输入接口是AXIS，输出接口是GMII，Tri Mode Ethernet MAC配置如下：
在这里插入图片描述
在这里插入图片描述

PHY芯片

本例程提供4套vivado工程源码，分别用到了RTL8211、YT8531C、KSZ9031、B50610等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的，比如RTL8211兼容YT8531，B50610兼容88E1518等；此外，还提供了PHY的参考原理图，一并放在了资料包中；如下：
在这里插入图片描述

IP地址、端口号的修改

UDP协议栈留出了IP地址、端口号的修改端口供用户自由修改，位置在顶层模块如下：
在这里插入图片描述

UDP视频接收显示QT上位机

该方案为开源方案；仅提供Win10版本的QT上位机，位置如下：
在这里插入图片描述
以Win10版本为例，源码位置如下：
在这里插入图片描述
以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：
在这里插入图片描述
QT上位机运行效果如下：
在这里插入图片描述
我们的QT目前仅支持1280x720分辨率的视频抓图显示，但同时预留了1080P接口，对QT开发感兴趣的朋友可以尝试修改代码以适应1080P，因为QT在这里只是验证工具，不是本工程的重点，所以不再过多赘述；

工程源码架构

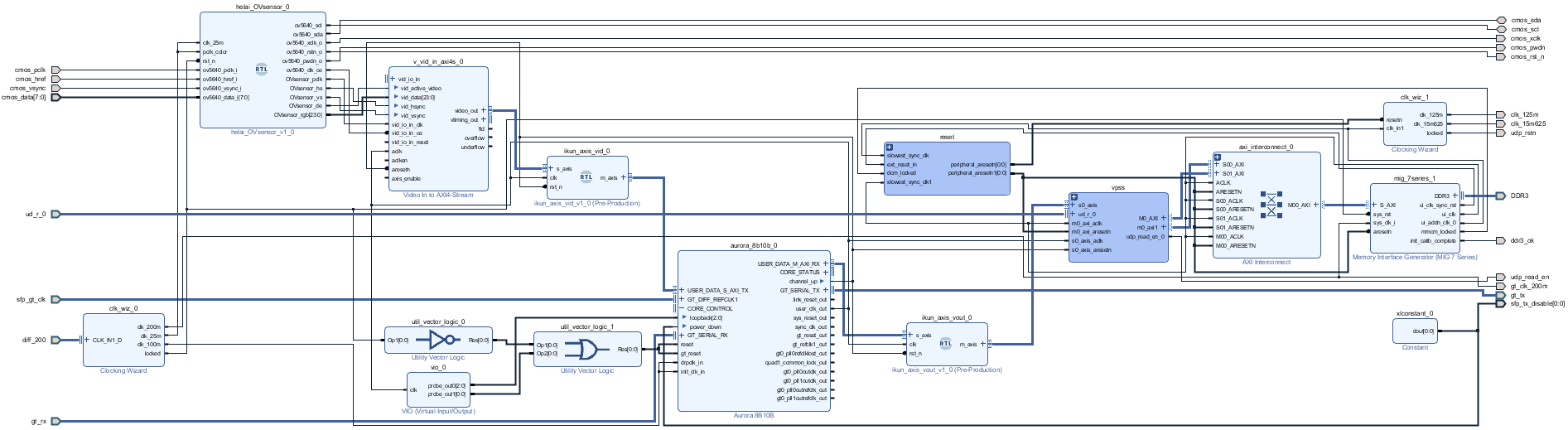

提供4套工程源码，以工程源码1为例，工程Block Design设计如下：
在这里插入图片描述

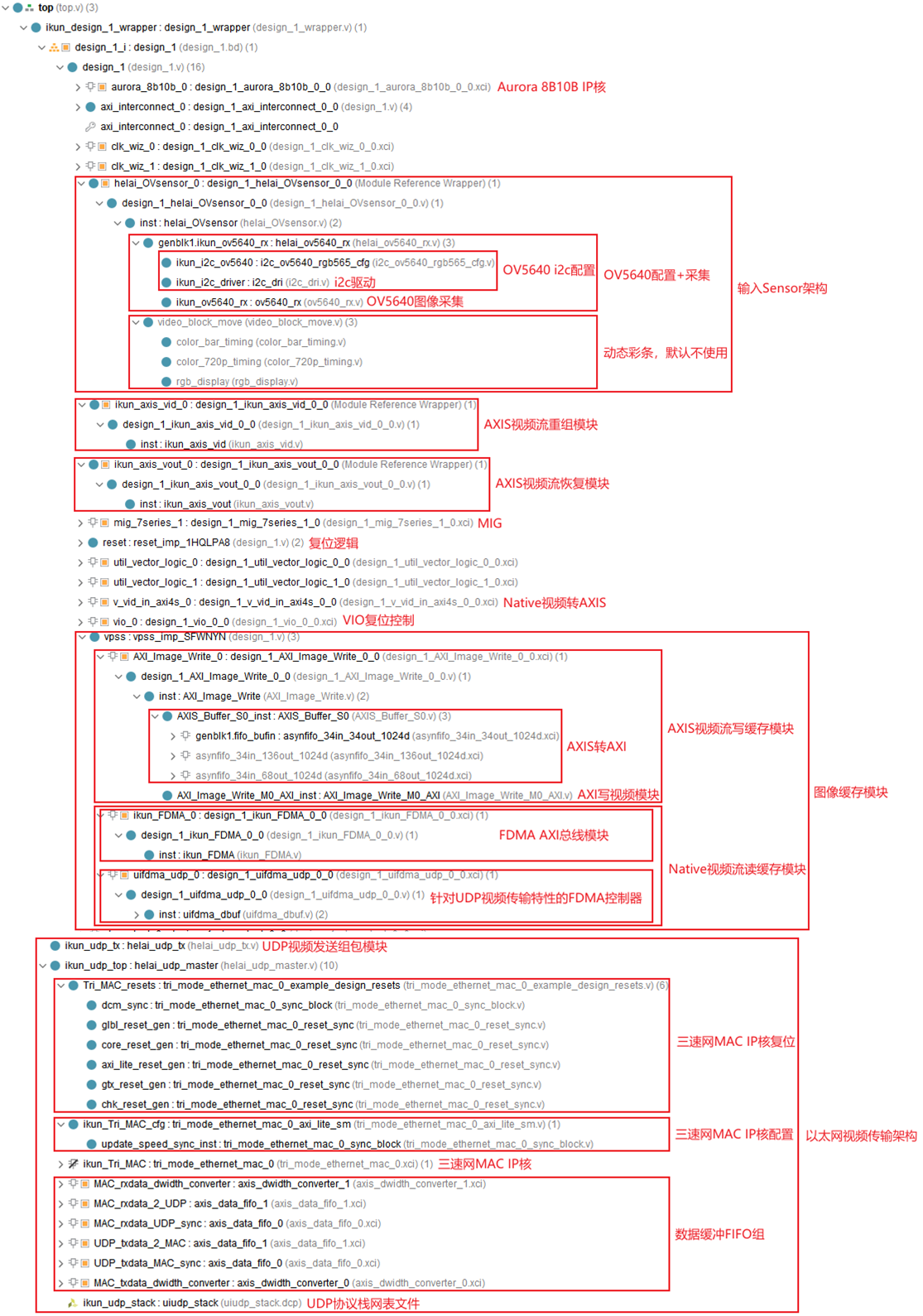

提供4套工程源码，以工程源码1为例，综合后的工程源码架构如下：
在这里插入图片描述

4、vivado工程源码1详解–>Artix7–35T，YT8531C做PHY版本

开发板FPGA型号：Artix7–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
光编码方案：Xilinx官方Aurora 8B10B IP核；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
图像缓存方案：DDR3颗粒，单帧缓存；
以太网传输层协议：UDP协议，千兆速率；
以太网MAC层方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网物理层方案：YT8531C芯片，延时模式，RGMII接口；
实现功能：FPGA实现高速接口转网络视频传输；
工程作用：此工程目的是让读者掌握FPGA实现高速接口转网络视频传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

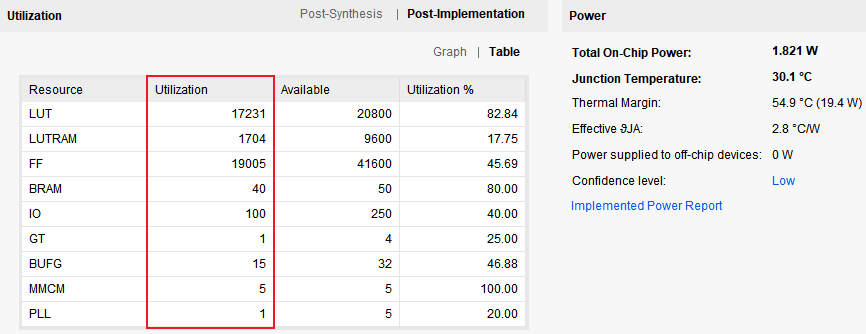

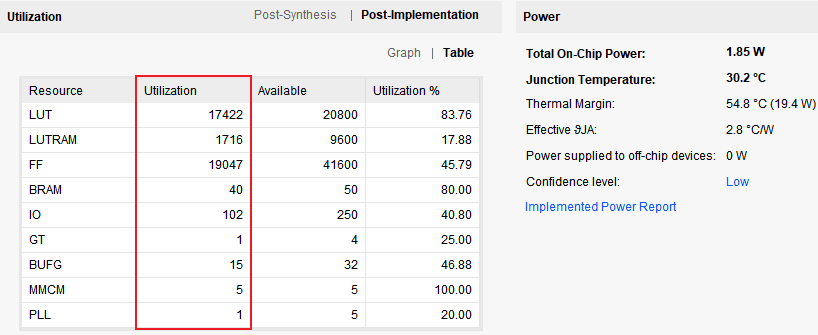

工程的资源消耗和功耗如下：
在这里插入图片描述

5、vivado工程源码2详解–>Artix7–35T，RTL8211E做PHY版本

开发板FPGA型号：Artix7–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
光编码方案：Xilinx官方Aurora 8B10B IP核；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
图像缓存方案：DDR3颗粒，单帧缓存；
以太网传输层协议：UDP协议，千兆速率；
以太网MAC层方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网物理层方案：RTL8211E芯片，延时模式，RGMII接口；
实现功能：FPGA实现高速接口转网络视频传输；
工程作用：此工程目的是让读者掌握FPGA实现高速接口转网络视频传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

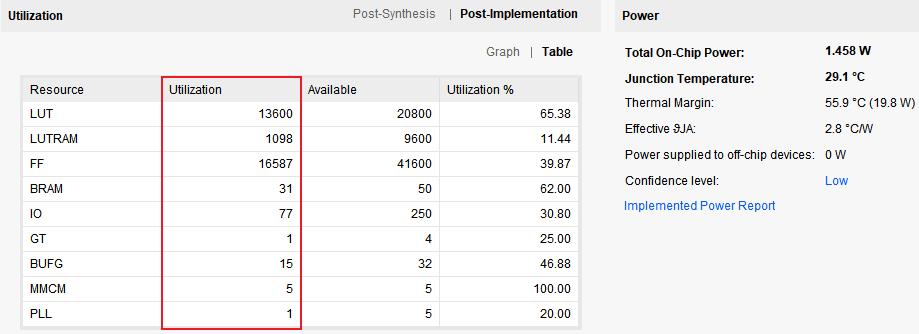

工程的资源消耗和功耗如下：
在这里插入图片描述

6、vivado工程源码3详解–>Artix7–35T，KSZ9031做PHY版本

开发板FPGA型号：Artix7–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
光编码方案：Xilinx官方Aurora 8B10B IP核；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
图像缓存方案：DDR3颗粒，单帧缓存；
以太网传输层协议：UDP协议，千兆速率；
以太网MAC层方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网物理层方案：KSZ9031芯片，延时模式，RGMII接口；
实现功能：FPGA实现高速接口转网络视频传输；
工程作用：此工程目的是让读者掌握FPGA实现高速接口转网络视频传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
在这里插入图片描述

7、vivado工程源码4详解–>Artix7–100T，B50610做PHY版本

开发板FPGA型号：Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：OV5640摄像头或动态彩条，分辨率1280x720@30Hz；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
光编码方案：Xilinx官方Aurora 8B10B IP核；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
图像缓存方案：DDR3颗粒，单帧缓存；
以太网传输层协议：UDP协议，千兆速率；
以太网MAC层方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网物理层方案：B50610芯片，延时模式，RGMII接口；
实现功能：FPGA实现高速接口转网络视频传输；
工程作用：此工程目的是让读者掌握FPGA实现高速接口转网络视频传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

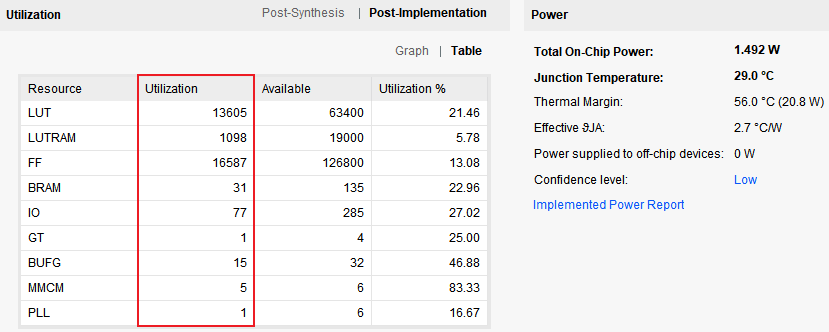

工程的资源消耗和功耗如下：
在这里插入图片描述

8、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
在这里插入图片描述
3：如果你的vivado版本高于本工程vivado版本，解决如下：
在这里插入图片描述
打开工程后会发现IP都被锁住了，如下：
在这里插入图片描述
此时需要升级IP，操作如下：
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

9、上板调试验证

准备工作

需要准备的器材如下：
OV5640摄像头或者笔记本电脑，没有则请使用FPGA内部生成的彩条；
FPGA开发板，没有开发板可以找本博提供；
SFP光模块和光纤；
网线；

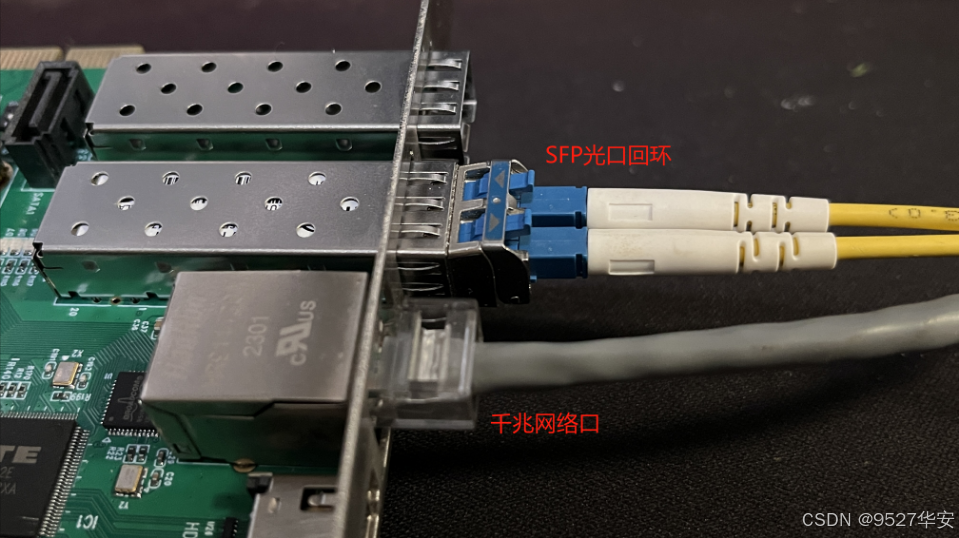

我的开发板了连接如下：
在这里插入图片描述
然后将电脑端IP地址设置为如下：
在这里插入图片描述
然后下载bit或者固化bin文件，即可开始测试；

ping测试

打开电脑CMD，输入ping指令；
单次ping测试如下：
在这里插入图片描述
连续ping测试如下：
在这里插入图片描述

ARP测试

打开电脑CMD，输入ARP指令；如下：
在这里插入图片描述

QT上位机配置

打开QT上位机配置如下，然后可以采集显示视频；
在这里插入图片描述

Aurora 8B10B光口视频转以太网效果演示

Aurora 8B10B光口视频转以太网效果演示如下：

FPGA高端项目：图像采集+Aurora 8B10B+UDP图传架构

10、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：文章末尾的V名片。

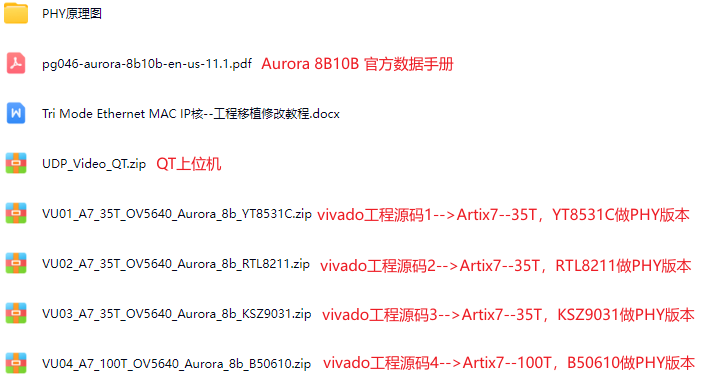

网盘资料如下：
在这里插入图片描述
此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
在这里插入图片描述
