图例 (Legend)

图例是数据可视化中不可或缺的元素，用于标识图表中不同数据系列的含义。

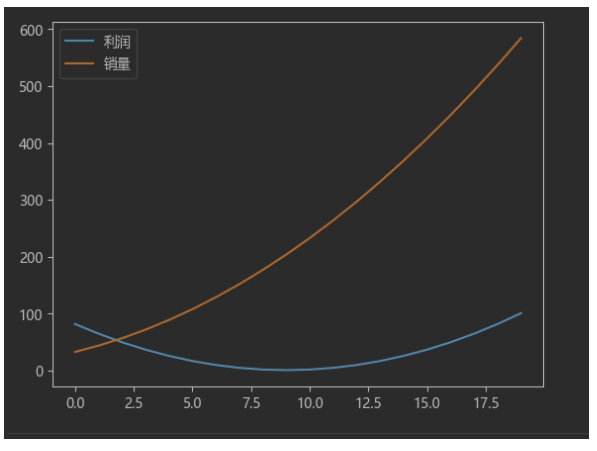

最基础用法，线条参数里，加上label线条文字描述属性，然后直接调用plt.legend()方法显示图例；注意，这里图例的显示的位置默认是best最佳位置，尽可能没有线条干扰。还有显示的是所有线条的图例。

import matplotlib
import numpy as np
from matplotlib import pyplot as plt
​
# 设置matplotlib使用黑体显示中文
matplotlib.rcParams['font.family'] = 'Microsoft YaHei'
​
# 生成数据
x = np.arange(0, 20, 1)
y1 = (x - 9) ** 2 + 1
y2 = (x + 5) ** 2 + 8
​
# 绘图
plt.plot(x, y1, label='利润')
plt.plot(x, y2, label='销量')
​
# 显示图例
plt.legend()
​
# 显示图片
plt.show()

我们可以通过loc参数来设置图例的位置：

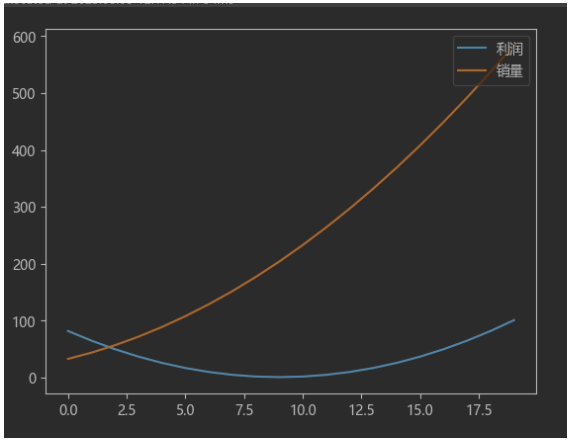

比如设置 plt.legend(loc='upper right')

则图例显示到右上角：

假如我们有多条线，只想显示部分线的图例，这时候我们需要通过handles属性手动设置图例。

我们看下下方示例：

import matplotlib
import numpy as np
from matplotlib import pyplot as plt
​
# 设置matplotlib使用黑体显示中文
matplotlib.rcParams['font.family'] = 'Microsoft YaHei'
​
# 生成数据
x = np.arange(0, 20, 1)
y1 = (x - 9) ** 2 + 1
y2 = (x + 5) ** 2 + 8
​
# 绘图
line1, = plt.plot(x, y1, label='利润')
line2, = plt.plot(x, y2, label='销量')
​
# 显示图例 只显示线条1
plt.legend(handles=[line1])
​
# 显示图片
plt.show()

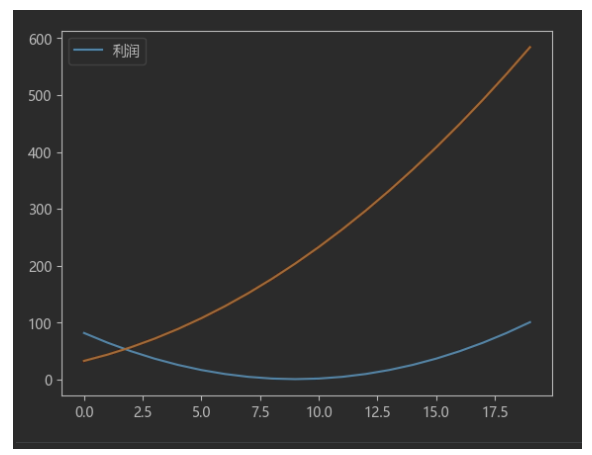

运行效果：

还有更多细粒度图例设置参数。
