一、概述
LDP是MPLS的一种控制协议，相当于传统网络中的信令协议，负责FEC的分类、标签的分配以及LSP的建立和维护等操作。LDP规定了标签分发过程中的各种消息以及相关处理过程。
1、基本概念
LDP对等体是指相互之间存在直接的LDP会话、可直接使用LDP来 交换标签消息（包括标签请求消息和标签映射消息）的两个 LSR。比 如，BGP 路由协议和 IKE（因特网密钥交换）中的对等体，其实它们 的基本设计思想是一样的，尽管它们所实现的功能不一样。在LDP对等 体中，通过它们之间的LDP会话可获得下游对等体为某FEC分配的MPLS 入标签，以此作为本端对应FEC的出标签。LDP对等体之间可以是直连的，也可以是非直连的，这点与IBGP中的对等体类似（MP-EBGP中的 对等体也可以是非直连的）。

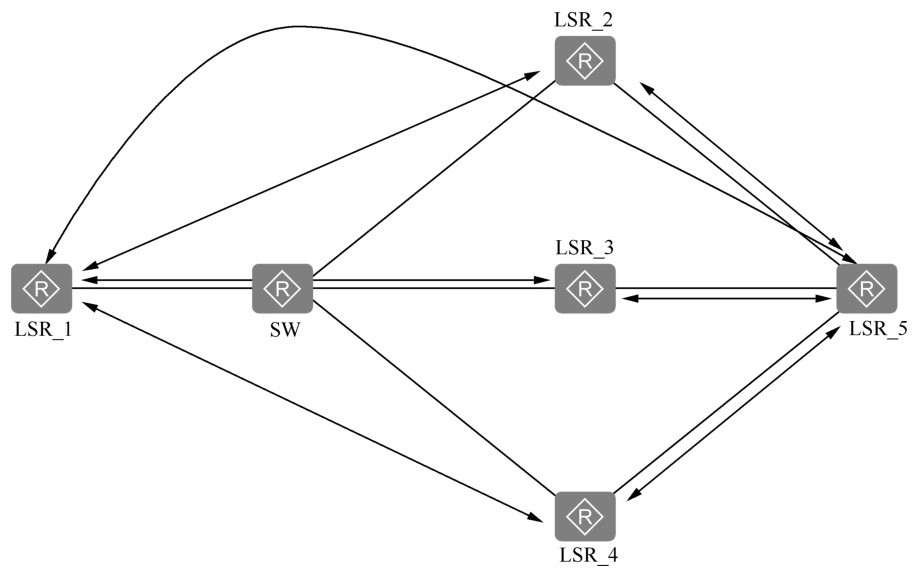

如图1-1所示，LSR_1下面连接了一台二层交换机SW，然后在这台 二层交换机下又连接多个LSR路由器，LSR_1与LSR_2、LSR_3和LSR_4 之间则可以看成是直连的对等体关系；同理，LSR_5与LSR_2、LSR_3 和LSR_4之间也是直连对等体关系，但LSR_1与LSR_5之间也可以建立 对等体关系，它们之间是非直连对等体关系。
图1-1 LSR对等体示例
2.LDP邻接体
当一台LSR接收到对端发送的Hello消息后，两端之间就建立了LDP 邻接体关系（也就是邻居关系），这种LDP邻接体存在两种类型。
本地邻接体（Local Adjacency）：通过组播形式（目的IP地址为 224.0.0.2，代表本地子网中的所有路由器）发送Hello消息（称为“链路 Hello消息”）发现的邻接体叫作本地邻接体。
当一个源路由器通过一接口以组播方式发送一条 Hello 消息后，则 在这条链路下的所有直连路由器都会收到，然后这些路由器就是这个 源路由器的本地邻接体。如图 1-1中的LSR_1以组播方式发送一条Hello 消息，则LSR_2、LSR_3和LSR_4都可以收到，它们都是LSR_1的本地 邻接体。
远端邻接体（Remote Adjacency）：以单播形式发送 Hello 消息 （称之为“目标Hello消息”）发现的邻接体叫作远端邻接体。
远端邻接体通常被认为是非直连的，但也可以是直连的。如图 1-1 中的 LSR_1 向LSR_5以单播方式发送一条Hello消息，则LSR_5就是 LSR_1的远端邻接体。
LDP 通过邻接体来维护对等体的存在，对等体的类型取决于维护 它的邻接体的类型。一个对等体可以由多个邻接体来维护，如果同时 包括本地邻接体和远端邻接体，则该对等体类型为本远共存对等体。
二、LDP会话
LSR之间交互标签绑定消息之前必须建立LDP会话。LDP会话可以分为：
- 本地LDP会话（Local LDP Session）：建立会话的两个LSR之间是直连的；
- 远程LDP会话（Remote LDP Session）：建立会话的两个LSR之间可以是直连的，也可以是非直连的。
两台LSR之间交互Hello消息之后，即建立起邻接体（Adjacency）关系；
在建立邻接体关系的基础上，两台LSR之间交互LDP会话消息，建立起LDP会话，两台设备之间形成LDP对等体关系；
三、LSR ID与LDP ID
每一台运行了LDP的LSR除了必须配置LSR ID，还必须拥有LDP ID。

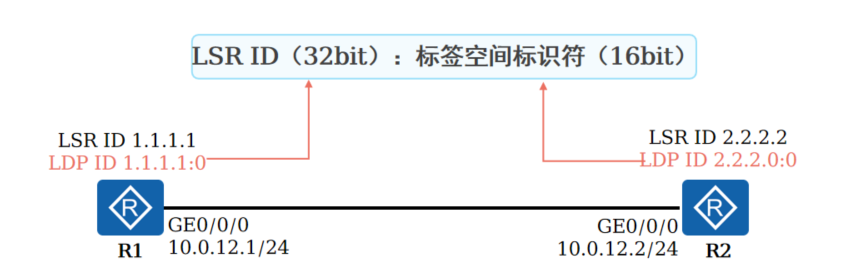

- LDP ID的长度为48bit，由32bit的LSR ID与16bit的标签空间标识符（Label Space ID）构成。
- LDP ID以“LSR ID : 标签空间标识”的形式呈现。例如2.2.2.2:0。
标签空间标识一般存在两种形态：

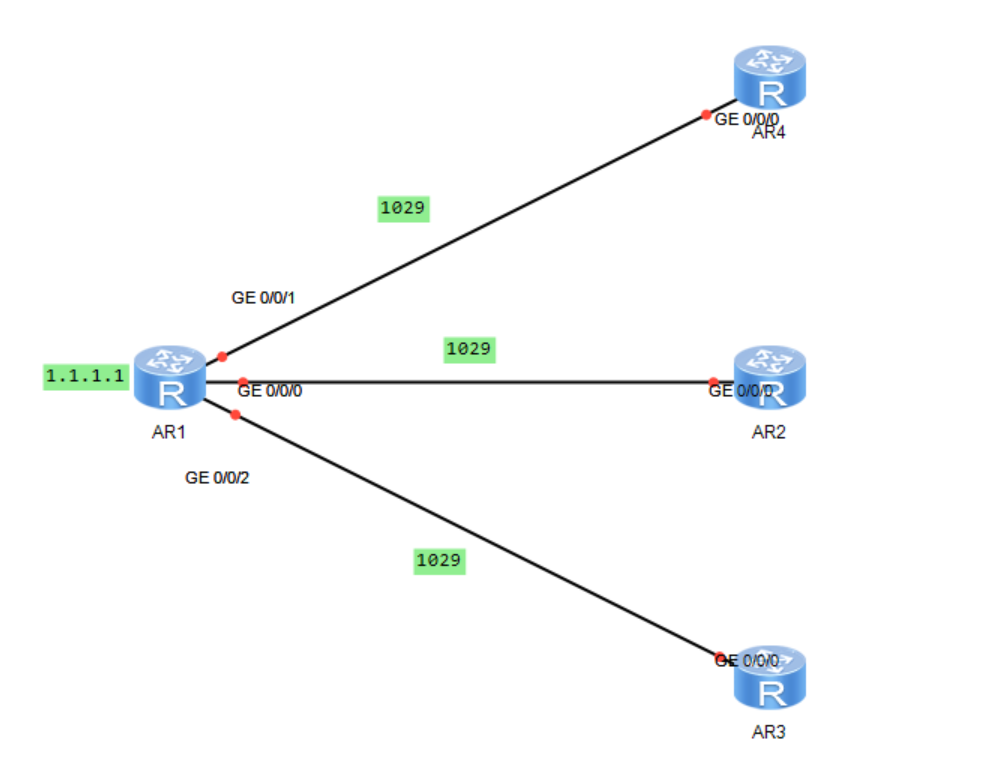

- 值为0：表示基于设备（或基于平台）的标签空间；基于平台的方式分配标签的时候是全局一致的,同一条路由分配给不同的设备的标签都是一致的。

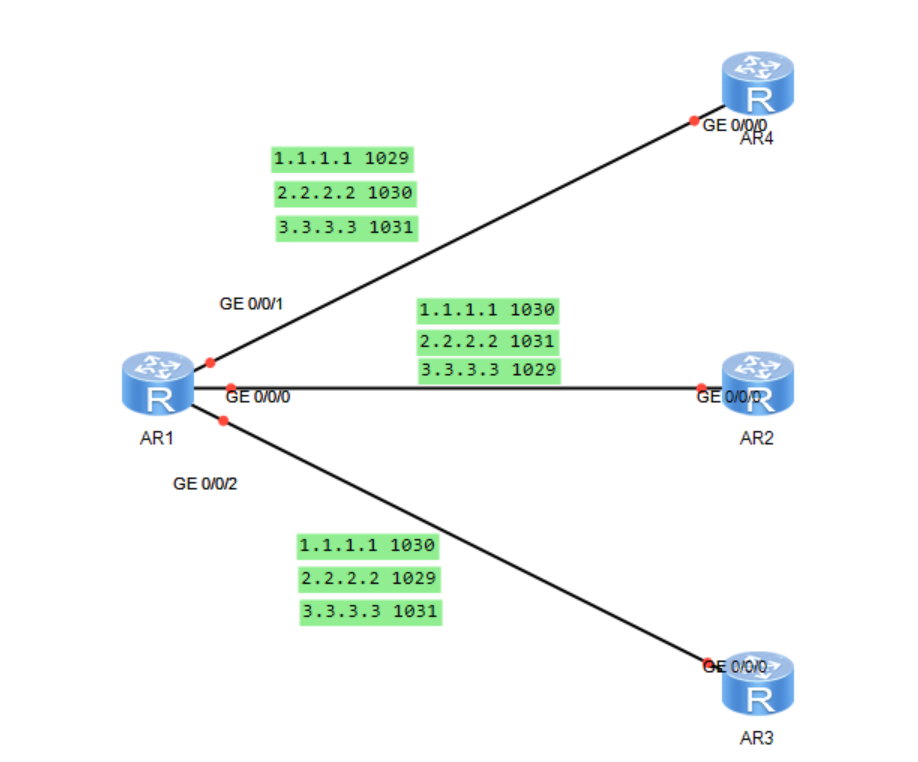

- 值非0：表示基于接口的标签空间:基于接口的标签分配方式的话,可以为不同的路由分配相同的标签,那么如果收到的是同一条路由怎么去分配标签呢?那么就看是从哪个接口收到的路由假如是从1号接口发出1.1.1.1的路由就分配1029的标签,如果是从2号接口发出1.1.1.1的路由就分配1030标签。
四、LDP消息类型

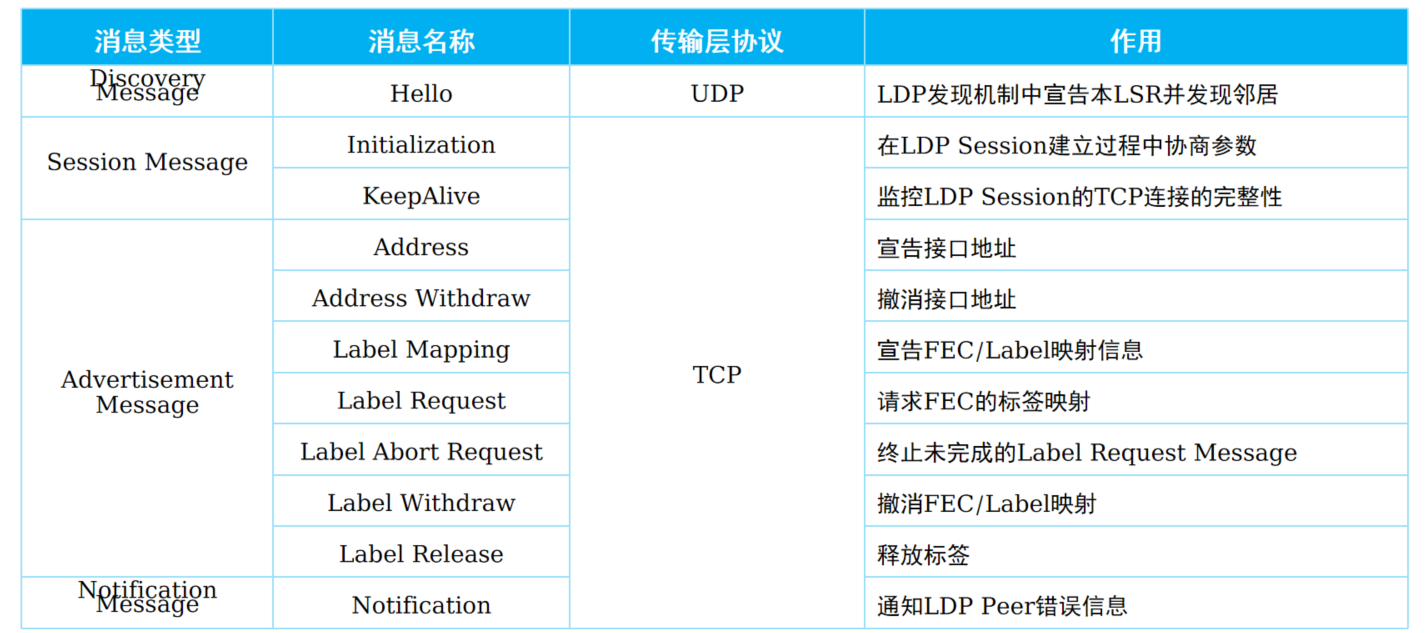

运行LDP协议的LSR之间通过交换LDP消息来实现邻居发现、会话建立与维护以及标签管理等功能。
1、Hello报文:仅仅用来发现邻居的,不用来建立邻居,组播报文目的地址为:224.0.0.2(所有路由器都会监听并接收的地址),使用的是UDP协议端口号为646,该报文中有一个重要的内容---用来建立LDP会话的地址transport地址。此外该报文中还有一个关键内容:LSR-ID,有点类似于OSPF中的Router-id,而我们前面介绍的transport地址就默认等于LSR-ID,双方都拿到了对方的地址了之后,就会建立TCP会话,在LDP会话、通告和通知消息中，主动方（对等体间IP地址大的一 方）发送的消息中的源端口为任意TCP端口，目的端口为 TCP 646（LDP协议端口号），被动方发送的消息中的源端口为TCP 646端口，目的端口为任意TCP端口。,建立完成了之后就会开始发送我们的会话消息session其中有两个报文分别为init报文以及keepalive报文。
注意:既然需要建立TCP的会话,那么就必须保证双方的LSR-ID的路由可达。

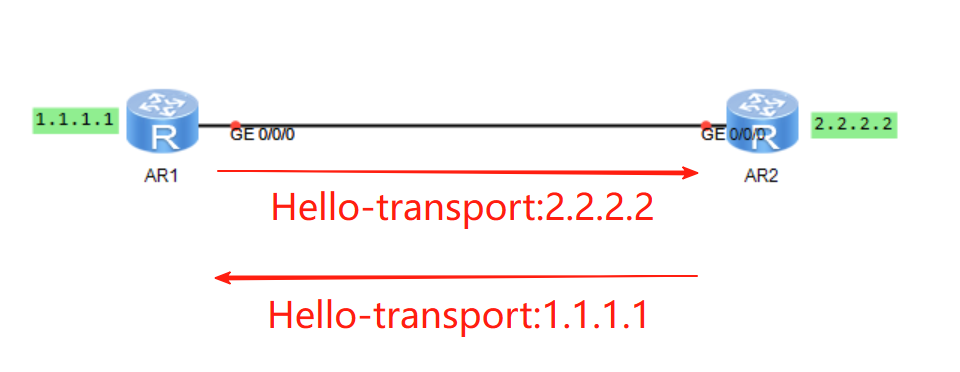

举个例子:比如以下两台路由器相互发送了Hello报文,那么双方就知道了对方的地址,此时就可以去建立TCP会话了
2、init报文:用来协商参数,例如:标签的分发方式等。假如双方的分发方式不一致则无法正常建立LDP会话。
3、KeepAlive报文:用来维护LDP的会话,此时我们的LDP会话就建立完成了。
4、Advertisement消息:用于创建、改变和删除特定的FEC-标签绑定。
5、label mapping报文:为非物理接口的32位主机路由分配标签(为环回口分配标签)
6、notification消息:
五、LDP报文封装

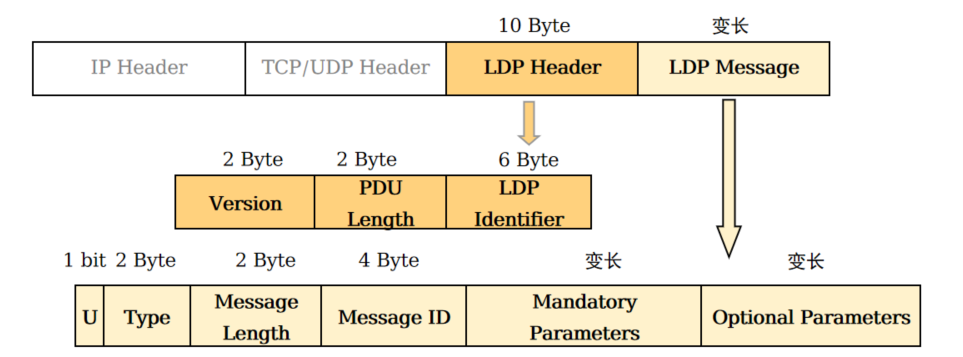

LDP协议报文包括了LDP头部和LDP消息两部分。
- LDP头部中携带了LDP版本、报文长度等信息；
- LDP消息中携带了消息类型、消息长度等信息。
以上就是本章的全部内容了,文章若有错误或疑问可联系博主删除更改,感谢大家的浏览观看!
