将中频信号作为输入结合RF采样得到的I/Q信号进行cordic旋转的物理意义解释

您描述的操作是数字接收机中的一种高效实现方案，其核心目的是 利用CORDIC算法直接完成数字下变频（DDC）中的复数混频（频率搬移）和相位旋转功能。将DDC的频率控制字配置作为CORDIC旋转的初始角度是整个设计的关键。

以下是这种操作的目的、作用和工作原理的详细解释：

1. 核心目的：实现高效、精确的数字下变频（DDC）

   • DDC的任务是将射频（RF）或中频（IF）的数字化信号（I/Q数据）的中心频率搬移到零频（基带），以便进行后续的低通滤波和低速率处理（如解调）。
   • 传统DDC使用数字混频器（乘法器）将输入I/Q信号与数字本振（NCO生成的正弦/余弦）相乘来实现频谱搬移。
   • 本方案的精髓在于：它用CORDIC算法替代了传统的复数乘法器来实现混频和相位旋转。

2. CORDIC 的角色：复数旋转器

   • CORDIC 算法最擅长的就是计算向量旋转（或相位旋转）。
   • 将一个复数 I_in + jQ_in 乘以一个单位复数 e^(jθ) = cosθ + jsinθ 的效果，等价于 将原始复数向量 (I_in, Q_in) 在复平面上旋转角度 θ。
   • 复数乘法 (I_in + jQ_in) * (cosθ + jsinθ) 等价于将向量 (I_in, Q_in) 旋转角度 θ。

因此，CORDIC 可以直接用来实现复数混频器，替代传统的乘法器结构。输入是 (I_in, Q_in)，旋转角度 θ 由 NCO 提供（即相位累加器的当前输出值 Φ），输出就是下变频后的基带信号 (I_out, Q_out)。
* 这正是混频所需的操作！ 如果 θ 是随时间线性递增的角度（θ[n] = 2π * f_lo * n * Ts，其中 f_lo 是目标下变频的本振频率，Ts 是采样周期），那么CORDIC的连续旋转操作就实现了输入信号频谱在频率轴上平移 -f_lo 的效果。

3. 频率控制字作为初始角度的意义：驱动相位旋转
   • 频率控制字（FTW） 是控制数字下变频目标频率（本振频率 f_lo）的关键参数。它决定了NCO（数字控制振荡器）相位累加器的步进步长。
   • 相位累加器 是NCO的核心。每个时钟周期，它在其当前相位值上累加一次FTW： Φ[n+1] = (Φ[n] + FTW) mod 2^N。
   • 相位累加器的输出 Φ[n] 就是当前时刻 n 的本振相位值（以数字量表示，范围 0 到 2π）。

此处，需要详细解释一下：

在数字接收机（特别是使用直接数字频率合成/DDFS或数控振荡器/NCO的系统中），频率控制字（FTW - Frequency Tuning Word）累加到相位累加器的过程，本质上就是通过积分（累加）将频率信息转换为相位信息。这是数字信号处理中生成正弦/余弦波（本振信号）的核心原理。

以下是详细解释：

1. 频率与相位的数学关系（核心基础）：

   • 一个理想的余弦波信号可以表示为：
     s(t) = cos(θ(t))
   • 其中 θ(t) 就是相位，它是时间的函数。
   • 瞬时角频率 ω(t) 定义为相位对时间的导数：
     ω(t) = dθ(t)/dt
   • 反过来，相位 θ(t) 就是瞬时角频率 ω(t) 对时间的积分：
     θ(t) = ∫ ω(τ) dτ + θ₀ （从 0 积分到 t，θ₀ 是初始相位）

2. 离散化（数字域实现）：

   • 在数字系统中，时间是离散的，以系统时钟周期 T_clk = 1 / f_clk 为最小单位。
   • 我们需要在每个时钟周期 n 计算出一个相位值 θ[n]，用于查表（查找正弦/余弦表 ROM）生成当前时刻的本振信号样本 s[n] = cos(θ[n])。
   • 如果我们想要一个恒定的输出频率 f_out，那么对应的恒定角频率就是 ω_out = 2π * f_out。
   • 根据相位是频率积分的原理，在连续时间中，相位随时间线性增长：θ(t) = ω_out * t + θ₀。
   • 在离散时间中，相位在每个时钟周期的增量 Δθ 是恒定的（因为频率恒定）：
     Δθ = ω_out * T_clk = 2π * f_out * T_clk = 2π * f_out / f_clk

3. 频率控制字（FTW）的角色：

   • FTW 就是离散化的相位增量 Δθ。 它代表了每个时钟周期相位需要增加多少才能产生目标频率 f_out。
   • 计算 FTW 的公式通常是：
     FTW = Δθ * (2^N / 2π) （其中 N 是相位累加器的位数）
     或者更直接地：
     FTW = (f_out * 2^N) / f_clk
   • 为什么这样设计？
     • Δθ 通常是一个小于 2π 的无理小数（弧度制）。直接用浮点数表示和累加效率低，硬件实现复杂。
     • 相位累加器是一个 N 位宽的寄存器。2^N 代表了相位的一个完整周期 (2π 弧度)。
     • 通过将 Δθ 乘以 2^N / 2π，我们将 Δθ 映射成了一个整数 FTW。这个 FTW 表示的是每个时钟周期，相位在 [0, 2^N - 1] 范围内（对应 [0, 2π) 弧度）需要增加的步进量。
     • 例如，如果 FTW = 1，那么相位每周期增加 1，需要 2^N 个周期才能完成一个完整的 2π 弧度周期，对应的输出频率就是 f_clk / 2^N（最低频率分辨率）。如果 FTW = K，输出频率就是 f_out = (K * f_clk) / 2^N。

4. 相位累加器的工作：

   • 相位累加器是一个 N 位宽的寄存器。
   • 每个时钟周期 n，它执行的操作是：
     Phase_Accumulator[n] = Phase_Accumulator[n-1] + FTW
   • 这个累加操作 Σ FTW 正是对 Δθ 的离散积分！
   • Phase_Accumulator[n] 的当前值（通常取其高 M 位作为索引，M 是 ROM 地址线宽度）直接代表了当前时刻 (n * T_clk) 的瞬时相位值 θ[n]（模 2π，因为累加器溢出就相当于相位超过 2π 后回到 0）。
   • 这个相位值 θ[n] 被送到正弦/余弦查找表 ROM。ROM 存储了 [0, 2π) 范围内不同相位对应的正弦波和余弦波幅度值。
   • ROM 根据输入的相位值 θ[n] 输出对应的幅度值 cos(θ[n]) 和/或 sin(θ[n])，这就是当前时钟周期产生的本振信号样本。

总结：为什么说“累加 FTW 就是当前相位值”？

1. 物理/数学本质： 相位是频率的积分。要得到某个频率信号在特定时刻的相位，必须对频率进行积分（累加）。
2. 数字实现：
   • FTW 是目标频率 f_out 对应的离散相位增量 Δθ（以整数形式编码表示）。
   • 相位累加器 (Σ FTW) 执行的就是对离散相位增量 Δθ 的累加（积分） 操作。
   • 累加器在每个时钟周期 n 的输出值 Phase_Accumulator[n] 直接对应 当前时刻 (n * T_clk) 的瞬时相位值 θ(t)（模 2π）。

因此，数字接收机中每个时钟周期累加一次 FTW 的过程，就是通过离散积分将频率控制信息 (FTW/f_out) 实时地、精确地转换成当前时刻所需的本振相位值 θ[n] 的关键步骤。这个相位值是最终生成所需本振频率信号的基础。
* 将 Φ[n] 直接作为CORDIC旋转器的目标旋转角度 θ 输入：

这就是描述的“配置输入的数字下变频（DDC）的频率控制字作为cordic旋转的初始角度”的本质。更准确地说，是将当前时刻NCO相位累加器的输出值 Φ[n] 作为CORDIC此刻要旋转的角度 θ。频率控制字（FTW）是用来不断更新 Φ[n] 的，而 Φ[n] 本身才是当前时刻的相位角度。

4. 14次CORDIC迭代的作用：逼近目标旋转角度

   • CORDIC算法通过一系列预先定义的、角度不断减半的微小旋转（arctan(1), arctan(1/2), arctan(1/4), ..., arctan(1/8192)）来逼近任意目标旋转角度 θ。
   • 每次迭代完成一次简单的移位和加法操作。
   • 14次迭代 提供了非常高的旋转角度精度（通常能达到优于0.01°的精度）。迭代次数越多，精度越高，但计算延迟也越大。14次是精度和延迟的一个常用平衡点。

5. CORDIC的输出：下变频后的基带I/Q信号

   • 输入： RF/IF 采样得到的原始复信号 (I_in[n], Q_in[n])。
   • 操作： CORDIC 使用当前时刻NCO计算出的相位 θ[n] = Φ[n] 作为旋转目标，对这个输入向量进行（14次迭代逼近的）旋转。
   • 输出： 旋转后的复信号 (I_out[n], Q_out[n])。
   • 输出的物理意义：
     • 如果 θ[n] 的增量速率精确对应期望下变频的频率 f_lo，那么 (I_out[n], Q_out[n]) 就是输入信号频谱被搬移了 -f_lo 后的结果。换句话说，原本中心在 f_c 的信号，其中心频率被搬移到了 f_c - f_lo。目标通常是 f_c - f_lo = 0 (零中频)。
     • (I_out[n], Q_out[n]) 就是数字下变频后得到的基带（或低中频）I/Q信号。

总结目的与作用：

1. 实现核心DDC功能： 直接利用CORDIC的向量旋转能力完成复数混频（频率搬移），是DDC的核心步骤。
2. 高效性： CORDIC仅用移位器和加法器实现复杂的三角函数计算和乘法操作，节省了大量硬件资源（尤其是乘法器），特别适合FPGA/ASIC实现。
3. 高精度： 14次迭代提供了足够高的旋转角度精度，保证了下变频的准确性和信号保真度（低失真、低相位噪声）。
4. 相位同步： 将NCO实时生成的相位 Φ[n] 直接作为CORDIC的角度输入，确保了混频本振的相位与输入信号在时间上严格同步，避免了因处理延迟造成的相位误差（这是实现高性能正交下变频的关键）。
5. 简化架构： 将NCO（相位生成）和混频器（复数乘法/旋转）的功能通过CORDIC算法优雅地结合在一起，简化了DDC的硬件结构。
6. 输出结果： CORDIC的输出 (I_out, Q_out) 就是经过数字下变频（频率搬移到基带附近）后的基带I/Q信号对。这个信号可以直接进行低通滤波（滤除搬移后产生的高频镜像分量和带外噪声），然后进行抽取（降低采样率）和后续的解调等基带处理。

简而言之： 这种配置利用CORDIC算法，将RF输入的I/Q数据，根据由DDC频率控制字驱动的、实时生成的NCO相位，进行高精度复数旋转（混频），其输出就是中心频率被搬移到零频（或低中频）的基带I/Q信号。这是一种资源高效、精度高且同步性好的DDC实现方案。

以下讲解以下：
将一个复数 I_in + jQ_in 乘以一个单位复数 e^(jθ) = cosθ + jsinθ 的效果，等价于 将原始复数向量 (I_in, Q_in) 在复平面上旋转角度 θ； 这句话的原理是什么

将复数
乘以单位复数
等价于在复平面上将向量
旋转角度 theta，其数学原理源于复数的极坐标表示和欧拉公式。以下是详细证明：

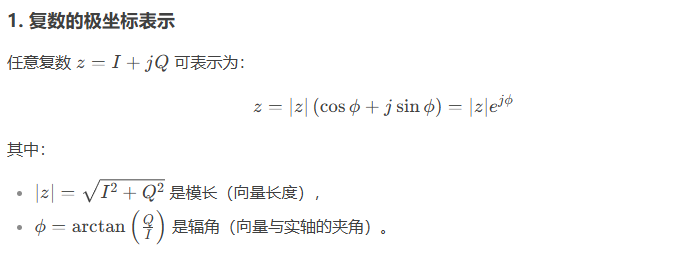

1. 复数的极坐标表示

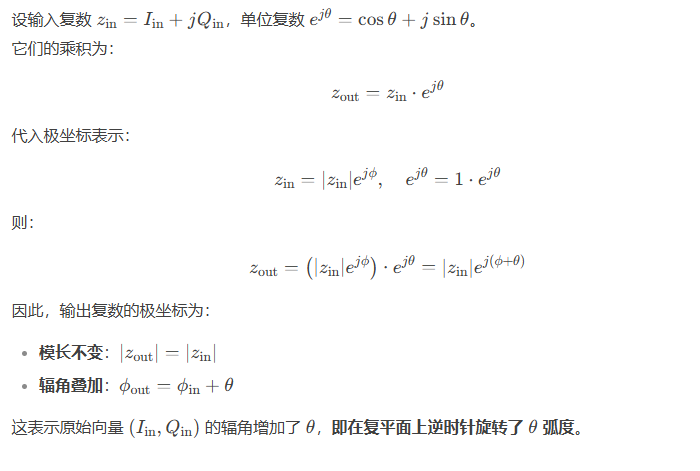

2. 复数乘法的几何意义

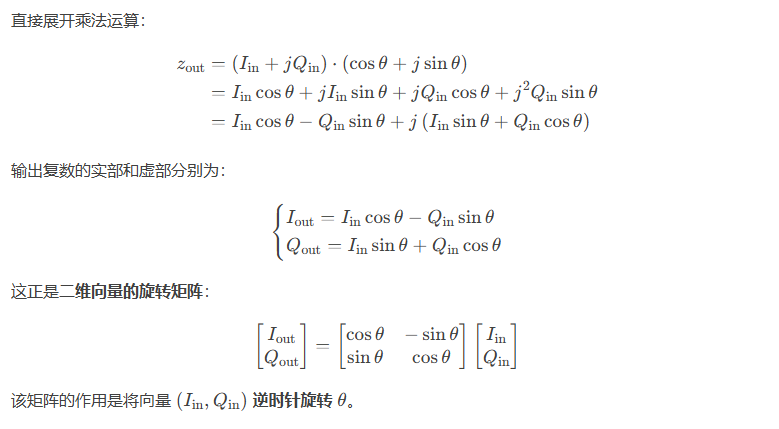

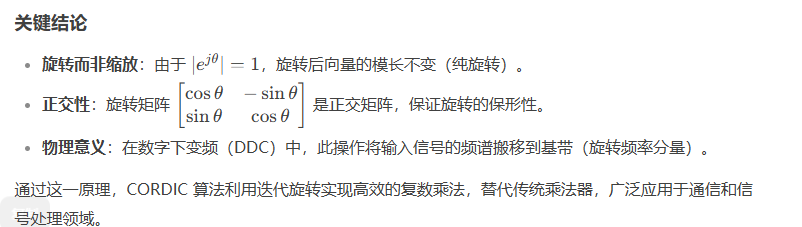

3. 直角坐标下的代数证明

4. 几何示意图

                  ^ Q
                  |         z_out = (I_out, Q_out)
                  |        /
                  |       /
                  |      /
                  |     /     : rotated by θ
                  |    /
                  |   /
                  |  /
                  | / φ+θ
       z_in       |/
  (I_in, Q_in)   / ------> I
                / | φ
               /  |
              /   |
             /    |
