前言：
上文我们讲到了文件IO【Linux系统】万字解析，文件IO-CSDN博客
文件IO是文件被打开了之后的操作，那么在文件没有被打开前系统是如何管理文件的呢？那么下面我们来讲一讲，系统是如何对文件进行管理的。
点个关注！
硬件理解：

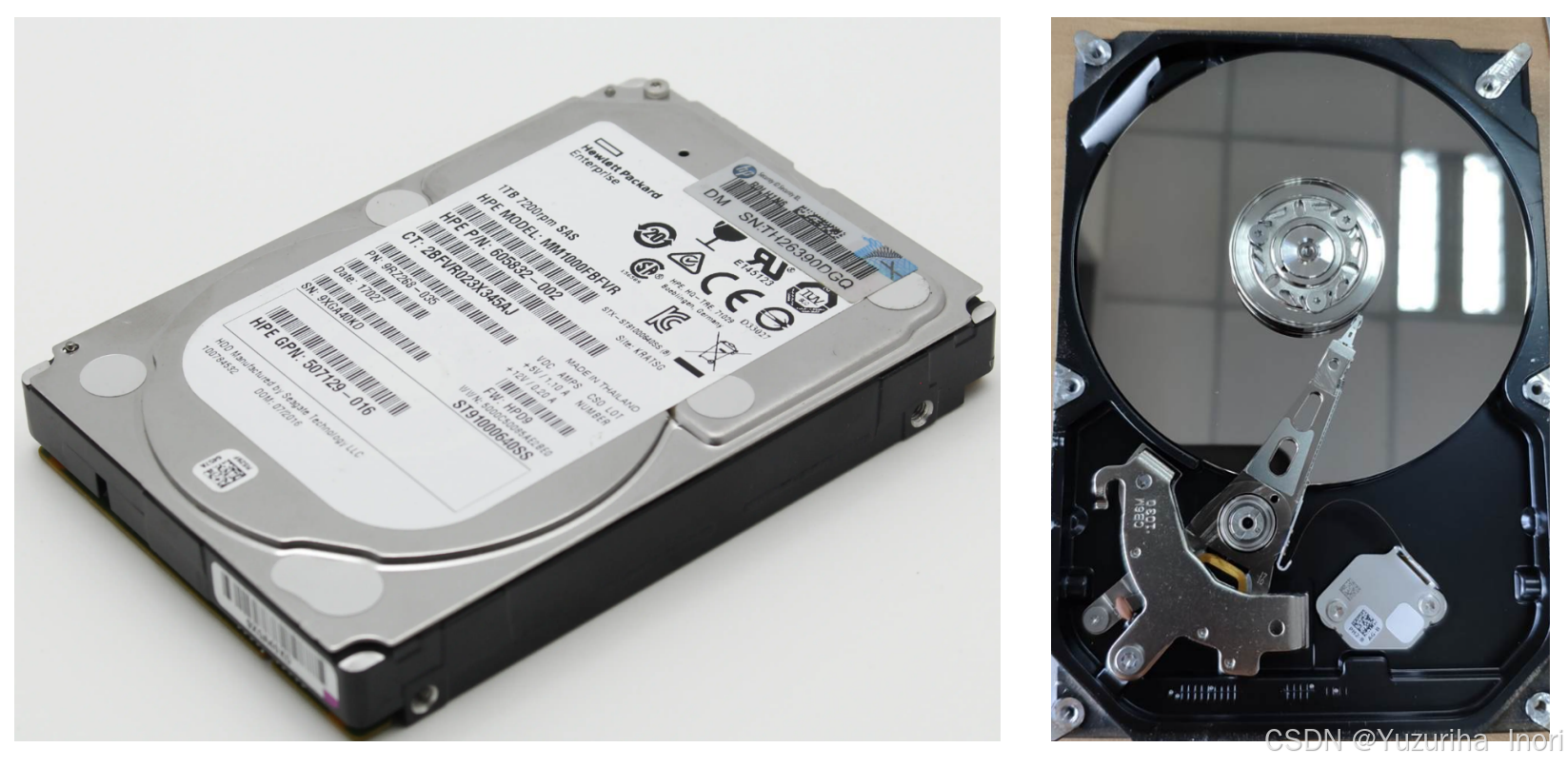

机械磁盘
机械磁盘是计算机中唯⼀的⼀个机械设备。
磁盘是外设。
读写速度慢，但是容量⼤，价格便宜。

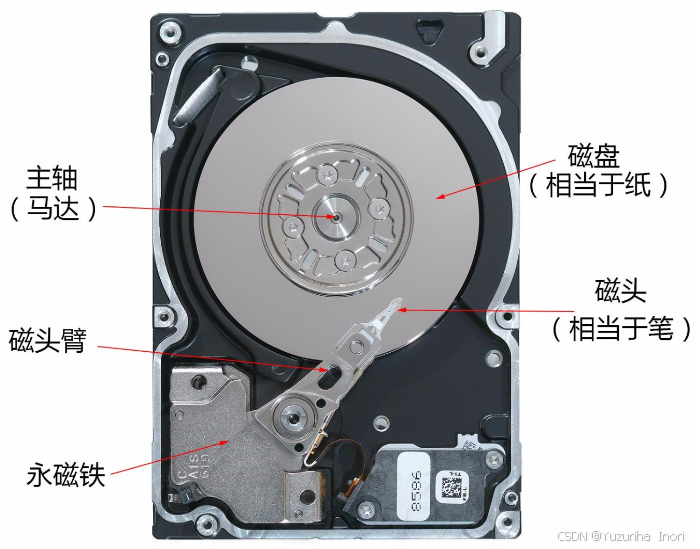

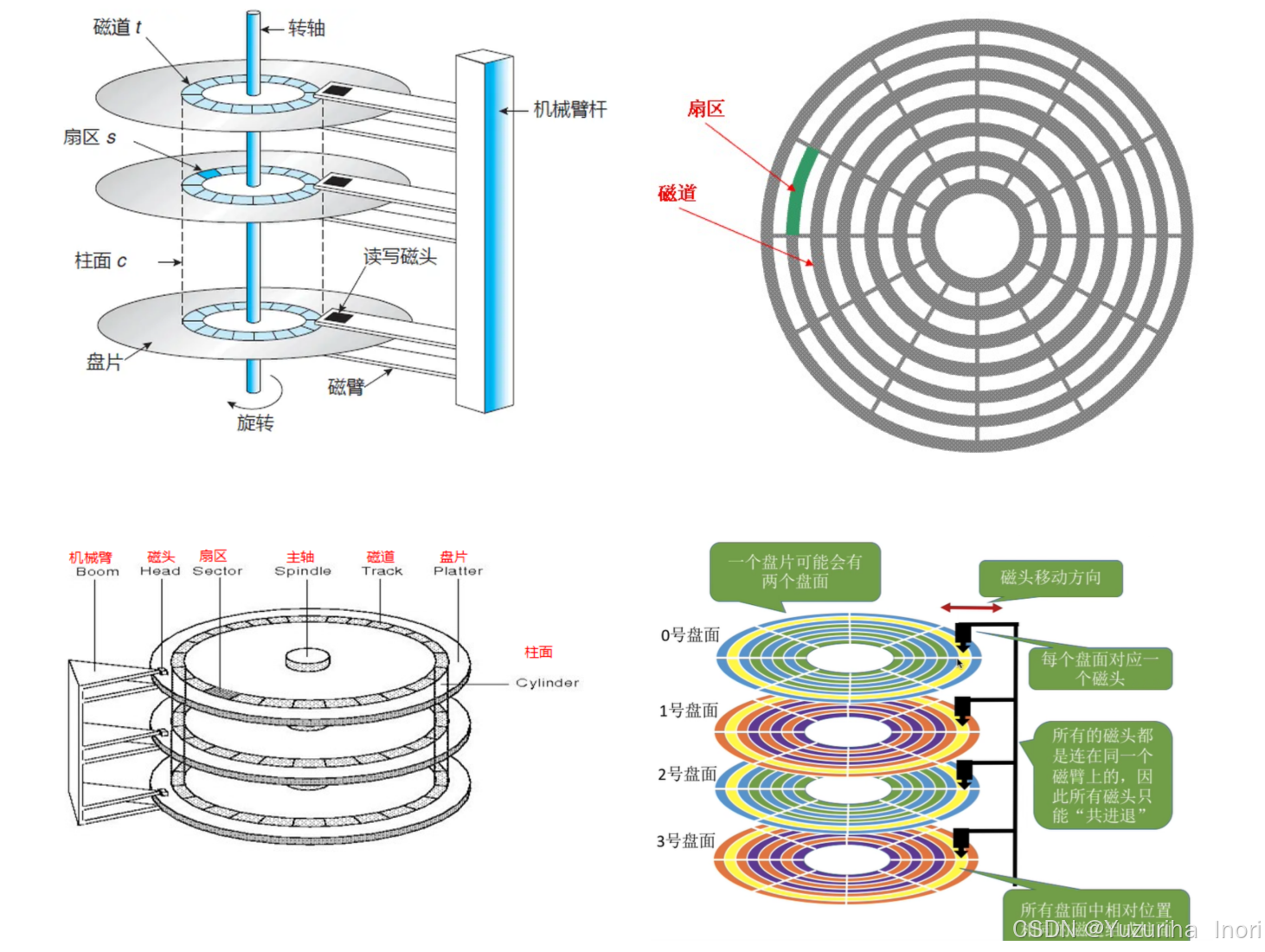

磁盘物理结构

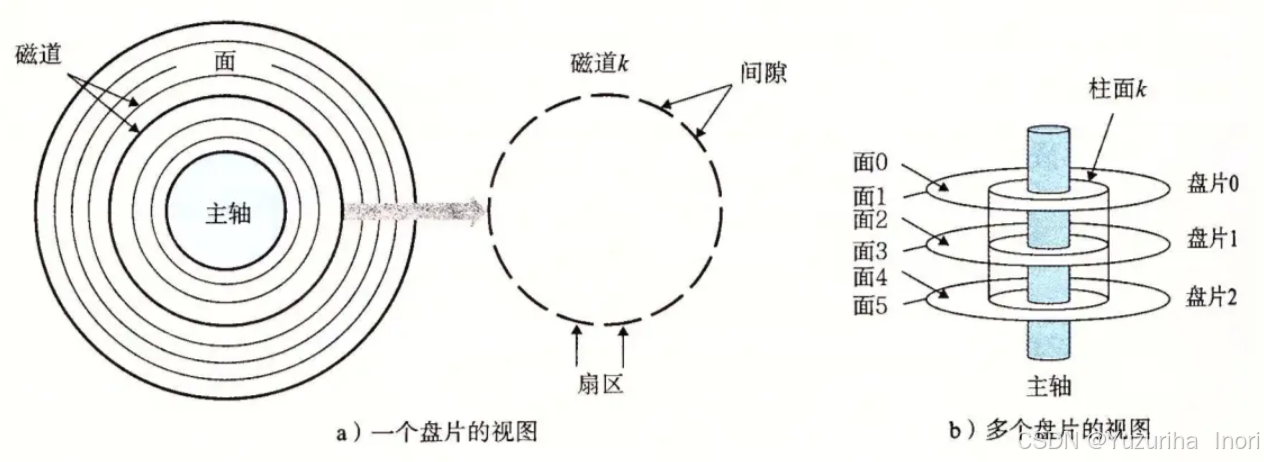

磁盘存储结构
磁头：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头。
磁盘由多个盘片组成。
一个盘片有多个磁道组成。
磁道并不是连续的，而是由多个扇区间隔组合而成的。
扇区：512字节，是磁盘存储的基本单位！
柱面：磁道构成柱面，数量上等同于磁道个数
细节：传动臂上的磁头是共进退的！
磁盘容量=磁头数×磁道(柱面)数×每道扇区数×每扇区字节数
柱面（cylinder），磁头（head），扇区（sector），显然可以定位数据了，这就是数据定位(寻址)方式之⼀，CHS寻址方式。
磁盘的逻辑结构
磁带上面可以存储数据，我们可以把磁带“拉直”，形成线性结构

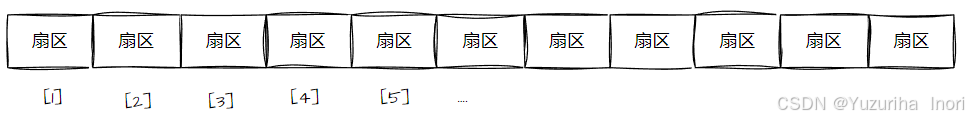

那么磁盘本质上虽然是硬质的，但是我们可以逻辑上想象其可以拉直，那么磁盘的逻辑存储结构我们也可以类似于：
这样每个扇区，就都有了一个标记（数组下标），这种地址叫做：LBA！
真实过程

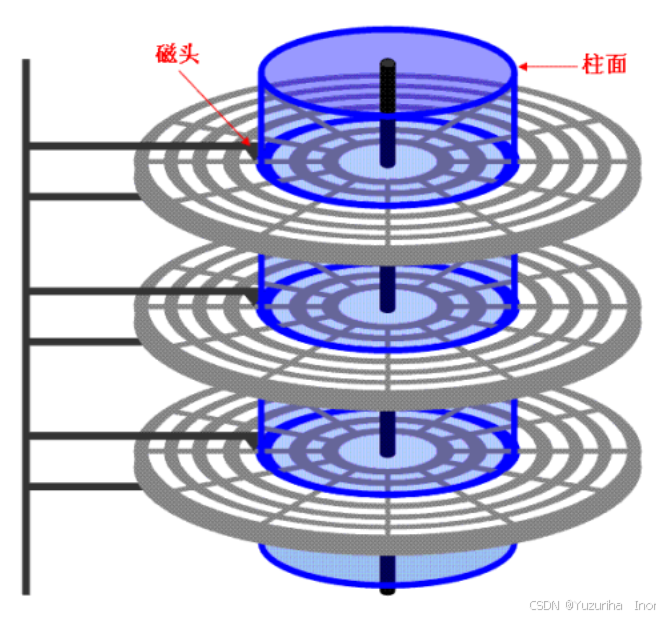

柱面：是一个逻辑概念，本质是由每一面相同半径的磁道构成的。
所以，磁盘物理上分了很多面，但是在我们看来，逻辑上，磁盘是由“柱面”卷起来的！
所以磁盘的真实逻辑结构
磁道展开：
（一维数组？）

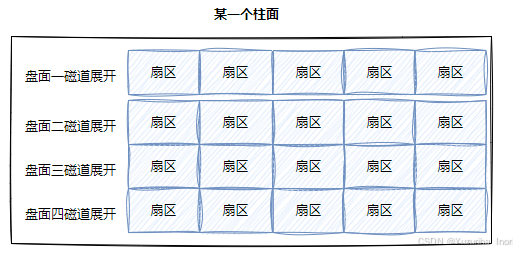

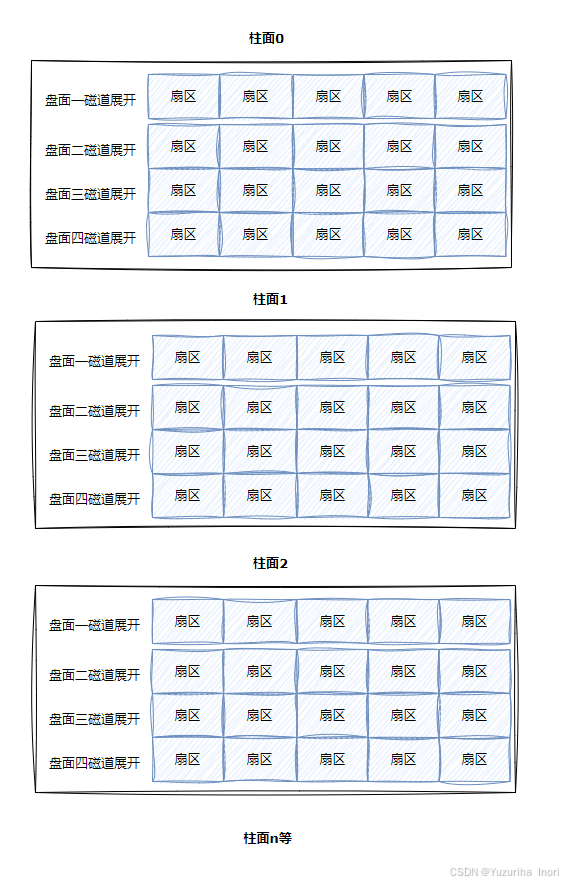

柱面展开：既多个半径相同的磁道！
（二维数组？）

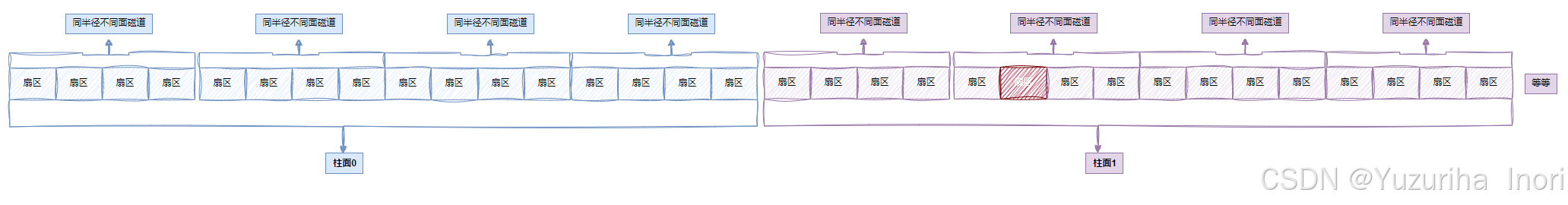

整个磁盘展开：既多个柱面展开！（三维数组）
所以，寻找一个扇区，先找到柱面（Cylinder），再确定是柱面的那一个磁道（其实就是磁头的位置，Head），最后再确定扇区，所以就有了CHS！
在逻辑上，每个扇区都有一个下标，我们叫做LBA(Logical Block Address)地址，其实就是线性地址！
OS只需要知道知道LBA地址即可！因为LBA可以和CHS之间相互转换！
LBA & CHS
LBA与CHS的转化由磁盘自己来做！（固件：硬件电路，伺服系统）
CHS转化LBA：
磁头数 * 每磁道扇区数 = 单个柱面扇区数
LBA =柱面号C * 单个柱面的扇区总数 + 磁头号H * 每磁道扇区数 + 扇区号S - 1
即：LBA = 柱⾯号C * (磁头数 * 每磁道扇区数) + 磁头号H * 每磁道扇区数 + 扇区号S - 1
扇区号通常是从1开始的，而在LBA中，地址是从0开始的
柱面和磁道都是从0开始编号的
总柱面，磁道个数，扇区总数等信息，在磁盘内部会自动维护，上层开机的时候，会获取到这些参数
LBA转成CHS：
柱面号C = LBA // (磁头数 * 每磁道扇区数)【就是单个柱面的扇区总数】
磁头号H = (LBA % (磁头数*每磁道扇区数)) // 每磁道扇区数
扇区号S = (LBA % 每磁道扇区数) + 1
"//":表示除取整
所以，以后都不再关心CHS地址了，之间使用LBA地址，磁盘内部自己会转化！
磁盘就是一个以扇区为元素的一维数组，数组的下标就是每个扇区的LBA地址！OS使用磁盘时，就可以用一个数字访问磁盘扇区了！
文件系统概念
“块”
其实硬盘是一个典型的 “块” 设备，操作系统读取硬盘数据的时候，其实是不会一个个扇区的读取的，这样效率太低了！
而是一次性读取多个扇区，一次性读取的多个扇区我们称作“块”
硬盘的每个分区是被划分为一个个的“块”，一个“块”的大小是由格式化的时候确定的，并且不可修改！其最常见的“块”大小为4KB，既：8个连续的扇区！
“块”是文件存取的最小单位。
注：

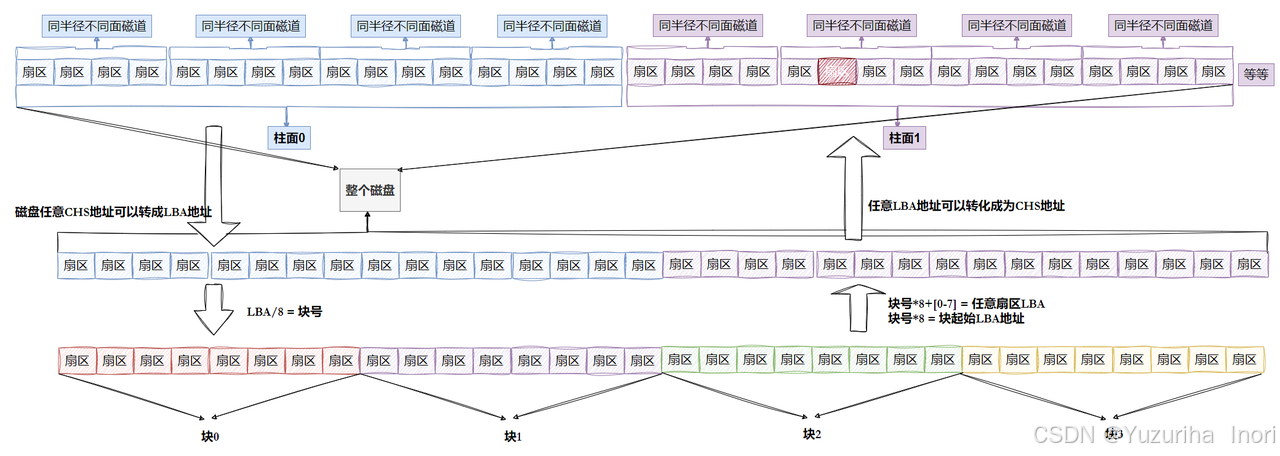

磁盘在逻辑上，我们将其看作一个一维数组，数组的下标就是LBA，元素是扇区。
每个扇区都有对应的LBA，8个扇区为一个“块”，那么我们也可以算出“块”的下标
块号 = LBA / 8
LAB = 块号 * 8 + n（n是块内第几个扇区）
“分区”
其实磁盘是可以被分成多个分区（partition）的，以Windows观点来看，你可能会有⼀块磁盘并且将它分区成C,D,E盘。那个C,D,E就是分区。分区从实质上说就是对硬盘的⼀种格式化。但是Linux的设备都是以文件形式存在，那是怎么分区的呢？
柱面是分区的最小单位，我们可以利用参考柱面号码的方式来进行分区，其本质就是设置每个区的起始柱面和结束柱面号码。此时我们可以将硬盘上的柱面（分区）进行平铺，将其想象成一个大的平面，如下图所示：
“inode”
我们知道，文件 = 属性 + 内容

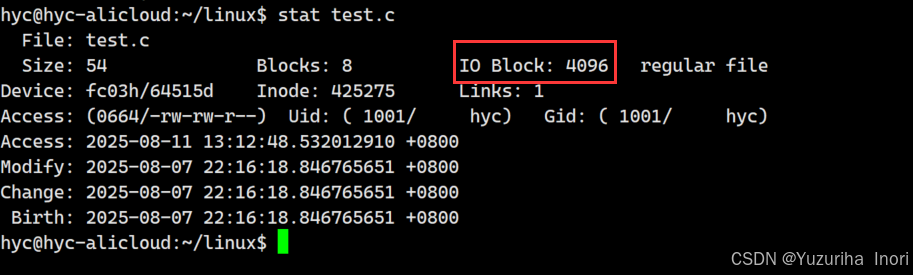

当我们使用：stat指令时可以查看到文件的一系列属性信息
文件都是存储在“块”中，那么文件的属性也自然存储在这里面。其中，存储文件信息的区域就叫做inode，意味“索引节点”。
每个文件都有对应的inode，里面包含了与该文件有关的一些信息。

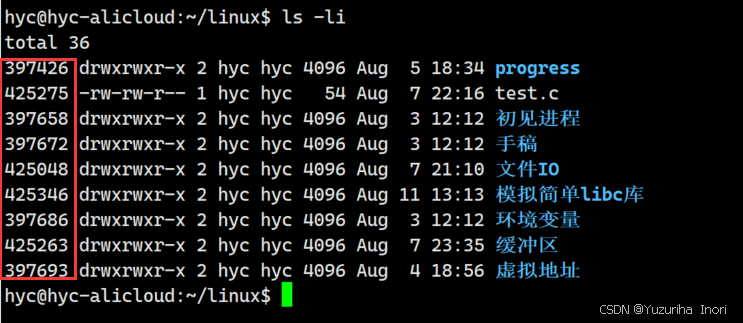

一个inode，内部有一个唯一的标识符，叫做inode号
让我们看看⼀个文件的属性inode长什么样子：
/*
* Structure of an inode on the disk
*/
struct ext2_inode {
__le16 i_mode; /* File mode */
__le16 i_uid; /* Low 16 bits of Owner Uid */
__le32 i_size; /* Size in bytes */
__le32 i_atime; /* Access time */
__le32 i_ctime; /* Creation time */
__le32 i_mtime; /* Modification time */
__le32 i_dtime; /* Deletion Time */
__le16 i_gid; /* Low 16 bits of Group Id */
__le16 i_links_count; /* Links count */
__le32 i_blocks; /* Blocks count */
__le32 i_flags; /* File flags */
union {
struct {
__le32 l_i_reserved1;
} linux1;
struct {
__le32 h_i_translator;
} hurd1;
struct {
__le32 m_i_reserved1;
} masix1;
} osd1; /* OS dependent 1 */
__le32 i_block[EXT2_N_BLOCKS];/* Pointers to blocks */
__le32 i_generation; /* File version (for NFS) */
__le32 i_file_acl; /* File ACL */
__le32 i_dir_acl; /* Directory ACL */
__le32 i_faddr; /* Fragment address */
union {
struct {
__u8 l_i_frag; /* Fragment number */
__u8 l_i_fsize; /* Fragment size */
__u16 i_pad1;
__le16 l_i_uid_high; /* these 2 fields */
__le16 l_i_gid_high; /* were reserved2[0] */
__u32 l_i_reserved2;
} linux2;
struct {
__u8 h_i_frag; /* Fragment number */
__u8 h_i_fsize; /* Fragment size */
__le16 h_i_mode_high;
__le16 h_i_uid_high;
__le16 h_i_gid_high;
__le32 h_i_author;
} hurd2;
struct {
__u8 m_i_frag; /* Fragment number */
__u8 m_i_fsize; /* Fragment size */
__u16 m_pad1;
__u32 m_i_reserved2[2];
} masix2;
} osd2; /* OS dependent 2 */
};
/*
* Constants relative to the data blocks
*/
#define EXT2_NDIR_BLOCKS 12
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1)
备注：EXT2_N_BLOCKS = 15我们会发现，inode是一个结构体！其中保存了文件的所有属性！
这也就意味这，所有文件的inode的大小都一样！为：128字节！
一个块，存储32个inode结构体。
但值得一提的是，文件名并没有保存在inode里
Ext2文件系统

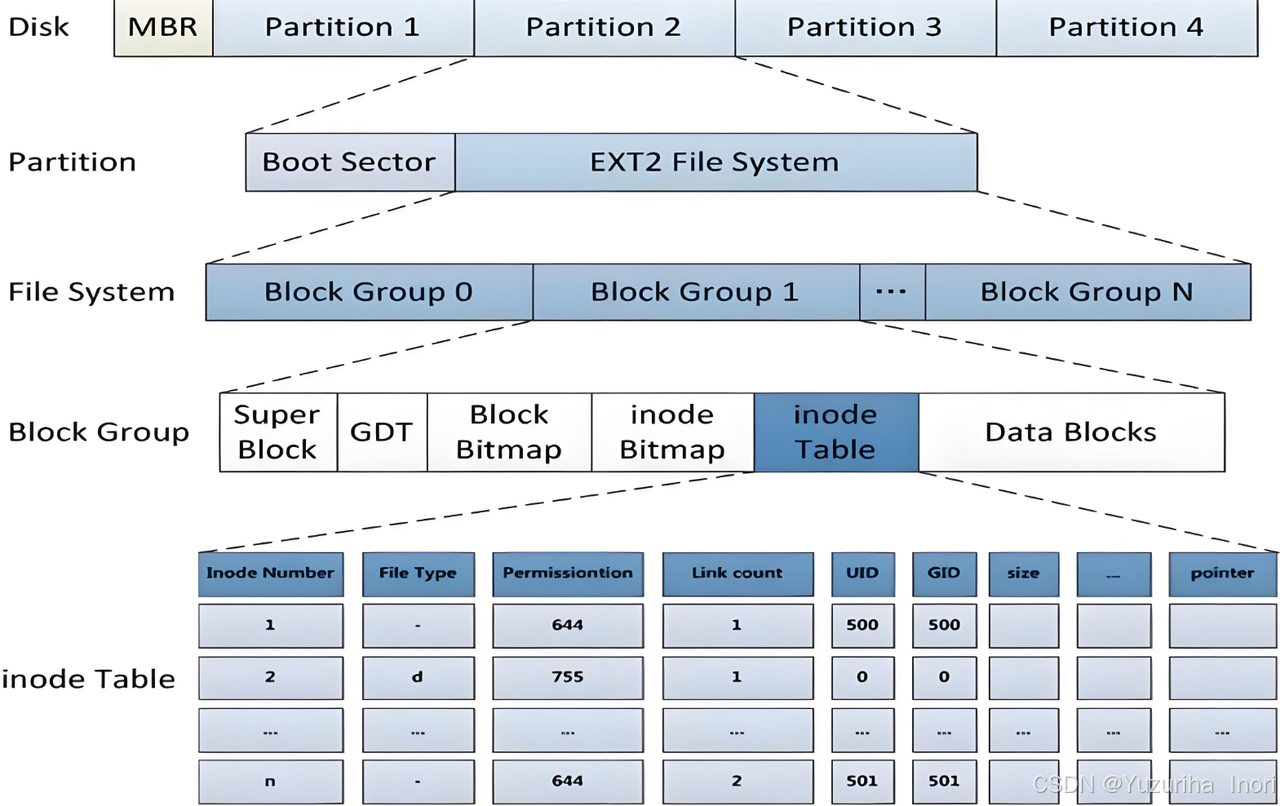

如图，一个磁盘（Disk）会划分为多个分区（Partition）
而一个分区（Partition）又会以块组（Block Group）为单位划分为多个块组（Block Group）
而一个块组划分为：超级块（Super Block）、GDT、块位图、inode位图、节点表（inode Table）、数据块
理解：就像为了管理一个地区，先划分几个省，再将省划分为若干个市，再将区划分为若干个区...... ，便于管理。
补充：文件系统的载体是分区！
超级块（Super Block）
存放文件系统本身的结构信息，描述整个分区的文件系统信息。记录的信息主要有：bolck和inode的总量，未使用的block和inode的数量，一个block和inode的大小，最近一次挂载的时间，最近一次写入数据的时间，最近一次检验磁盘的时间等其他文件系统的相关信息。Super Block的信息被破坏，可以说整个文件系统结构就被破坏了
超级块在每个块组的开头都有⼀份拷贝（第⼀个块组必须有，后⾯的块组可以没有）。但为了保证在磁盘部分扇区出现了问题时可以正常工作，超级块（super block）会在多个分组里面进行备份！这些超级块的数据都是一模一样的。
GDT（Group Descriptor Table）
块组织描述符。描述块组属性信息，整个分区分成多个块组就对应有多少个块组描述符。每个块组描述符存储一个块组的描述信息，如在这个块组中从哪里开始是 inode Table，从哪里开始是 Data Blocks，空闲的 inode 和数据块还有多少个等等。块组描述符在每个块组的开头都有一份拷贝。
// 磁盘级blockgroup的数据结构
/*
* Structure of a blocks group descriptor
*/
struct ext2_group_desc
{
__le32 bg_block_bitmap; /* Blocks bitmap block */
__le32 bg_inode_bitmap; /* Inodes bitmap */
__le32 bg_inode_table; /* Inodes table block*/
__le16 bg_free_blocks_count; /* Free blocks count */
__le16 bg_free_inodes_count; /* Free inodes count */
__le16 bg_used_dirs_count; /* Directories count */
__le16 bg_pad;
__le32 bg_reserved[3];
};块位图 & inode位图
块位图（Block Bitmap）：其中用一个bit位记录Date Block中一个数据块是否被占用。
inode位图（Inode Bitmap）：与块位图一样，都是用一个bit位表示一个inode是否可用。
补充：格式化的本质是通过初始化超级块、块组描述符表、块位图、inode 位图、inode 表
等文件系统的管理信息。

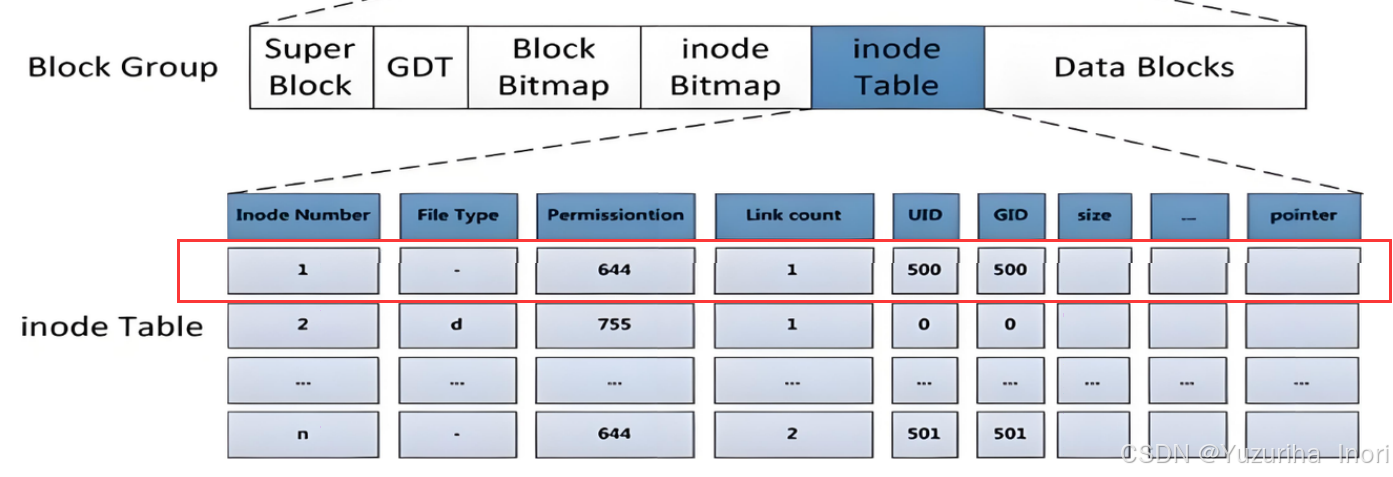

Ionde Table
存放文件的属性，如：文件大小、所有者、acm时间等
是当前分组中所有文件属性的集合！
inode编号是跨组编号的，但不跨分区（既：在一个分区中inode编号是唯一的，分区与分区之间编号是重复的。比如分区一的inode编号：0~2000，分区二的编号也是：0~2000）
inode编号是存放在inode内部的！
struct inode
{
int type;
int size;
int UID;
....
int inode_number;
}Date Block
存放文件的内容！
对于普通文件，文件的内容就存放在数据块中
对于目录，目录下的所有文件名、目录名以以及各个文件目录对应的inode编号，存在数据块中
数据块的编号与inode编号一样，跨组但不跨区！
块是文件系统和存储设备交互的基本单位，操作系统读写数据都是按块来进行的。
Ionde与Date Block的映射

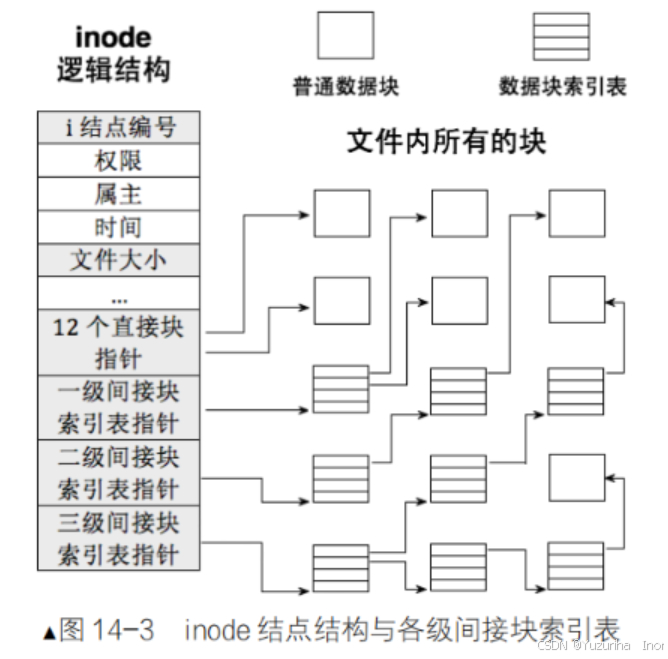

inode内部存在，__le32 i_block[EXT2_N_BLOCKS]; EXT2_N_BLOCKS=15。其就是一个数组。
如图，前12个块编号直接指向存储数据的块。
第13个块编号指向一个块，这个数据块里面存放块编号，再通过这个给块指向更多的存储文件内容的数据块。
同理，第14个块编号、第15个块编号通过间接的方式，指向更多的数据块。
于是往后，我们只需要拿到一个文件的inode，就可以找到文件的所有内容了
但是这里有两个问题，值得我们思考：
1.系统是如何知道这个文件在那个分组的呢？
这个很简单，因为inode码在一个分区里面是唯一的！所以可以直接定位到具体的分组！通过对inode 取余和模运算 组的大小，就可以得到inode所在的分组，以及组里面的位置了！
2.系统是如何知道这个文件在那个分区的呢？
这个我们通过inode无法判断，下面将会为大家讲解
目录与文件名
我们说到文件的定位是通过文件的标识符inode实现的，但是在我们正常的使用过程中从来没有用过inode啊，我们都是通过文件名定位的！
这是怎么回事呢？
首先，在磁盘上没有目录这一概念，只有：文件属性+文件内容的概念。
所以对于目录来说，目录的属性不用多说，而目录的内容则是保存的文件名与inode的映射关系。（回应上面说到了inode中并不存储文件名）
我们知道想要访问文件，就必须先打开目录！（Linux所有文件都在目录中，即使什么都没有做，都会在根目录下！）。
而我们通过文件名，就可以获得文件名对应的inode码，然后进行文件的查找访问！
而想要打开对应目录找到对应的文件，其前提就是必须要有对应的路径！
关于路径
想要打开当前目录，就先到得到当前目录的inode，再找到当前目录的位置，再打开。而如何得到当前目录的inode呢？只能通过当前目录的上级目录中保存的映射关系找到！
以此类推！最终的出口是：根目录！（根目录固定文件名，inode号，无需查找，系统开机之后就必须知道）
所以想要打开任何目录任何文件，都只能从根目录开始往下找！
但这不就意味这我们找一个目录或文件时，会一直与磁盘进行IO交互吗？那效率也太低了！
实际上，在Linux中OS会将历史上访问过路径全部保存，形成一棵树！叫做：struct dentry
struct dentry {
atomic_t d_count;
unsigned int d_flags; /* protected by d_lock */
spinlock_t d_lock; /* per dentry lock */
struct inode* d_inode; /* Where the name belongs to - NULL is
* negative */
/*
* The next three fields are touched by __d_lookup. Place them here
* so they all fit in a cache line.
*/
struct hlist_node d_hash; /* lookup hash list */
struct dentry* d_parent; /* parent directory */
struct qstr d_name;
struct list_head d_lru; /* LRU list */
/*
* d_child and d_rcu can share memory
*/
union {
struct list_head d_child; /* child of parent list */
struct rcu_head d_rcu;
} d_u;
struct list_head d_subdirs; /* our children */
struct list_head d_alias; /* inode alias list */
unsigned long d_time; /* used by d_revalidate */
struct dentry_operations* d_op;
struct super_block* d_sb; /* The root of the dentry tree */
void* d_fsdata; /* fs-specific data */
#ifdef CONFIG_PROFILING
struct dcookie_struct* d_cookie; /* cookie, if any */
#endif
int d_mounted;
unsigned char d_iname[DNAME_INLINE_LEN_MIN]; /* small names */
};所以此后，想要访问任何目录或文件，都会先在这颗树里面查找！找到了则返回对应的inode、内容，没找到就去磁盘中加载路径，更新到树里面！这极大了提高了效率！
挂载分区
回到上一个问题：系统是如何知道这个文件在那个分区的呢？
做一个实验：
$ dd if=/dev/zero of=./disk.img bs=1M count=5 #制作⼀个⼤的磁盘块，就当做⼀个分区
$ mkfs.ext4 disk.img # 格式化写⼊⽂件系统
$ mkdir /mnt/mydisk # 建⽴空⽬录
$ df -h # 查看可以使⽤的分区
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002
$ sudo mount -t ext4 ./disk.img /mnt/mydisk/ # 将分区挂载到指定的⽬录
$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002
/dev/loop0 4.9M 24K 4.5M 1% /mnt/mydisk
$ sudo umount /mnt/mydisk # 卸载分区
hyc@hyc-alicold:/mnt$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 956M 0 956M 0% /dev
tmpfs 198M 724K 197M 1% /run
/dev/vda1 50G 20G 28G 42% /
tmpfs 986M 0 986M 0% /dev/shm
tmpfs 5.0M 0 5.0M 0% /run/lock
tmpfs 986M 0 986M 0% /sys/fs/cgroup
tmpfs 198M 0 198M 0% /run/user/0
tmpfs 198M 0 198M 0% /run/user/1002
hyc@hyc-alicold$ ls /dev/loop* -l
brw-rw---- 1 root disk 7, 0 Oct 17 18:24 /dev/loop0
brw-rw---- 1 root disk 7, 1 Jul 17 10:26 /dev/loop1
brw-rw---- 1 root disk 7, 2 Jul 17 10:26 /dev/loop2
brw-rw---- 1 root disk 7, 3 Jul 17 10:26 /dev/loop3
brw-rw---- 1 root disk 7, 4 Jul 17 10:26 /dev/loop4
brw-rw---- 1 root disk 7, 5 Jul 17 10:26 /dev/loop5
brw-rw---- 1 root disk 7, 6 Jul 17 10:26 /dev/loop6
brw-rw---- 1 root disk 7, 7 Jul 17 10:26 /dev/loop7
crw-rw---- 1 root disk 10, 237 Jul 17 10:26 /dev/loop-control
结论：
分区后写入文件系统，无法使用，必须要和指定的目录关联，进行挂在才可以使用。
所以，根据访问目标文件的路径，我们就可以知道这个文件是属于那个分区的！
文件系统总结
1.打开文件：使用语言接口、系统调用执行打开文件操作。
2.通过接口传递的路径，OS先去struct dentry中查找，若找到返回inode。若没找到，通过路径确定目标所在的分区、通过上级目录中inode码与文件名的映射关系得到inode码、通过inode码确定目标所在分组，最终返回inode。
3.inode加载到内存中。
4.通过inode中的 i_block[EXT2_N_BLOCKS] 找到文件内容。
5.创建struct file 并为其分配fd（文件描述符），struct file内部指针指向inode，并初始化其他文件属性信息（打开模式，引用计数等等）。
读写文件时，文件内容才会加载到缓冲区中！
软硬链接
软链接
ln -s 目标文件 文件
文件 软链接至 目标文件hyc@hyc-alicloud:~/linux/软硬链接$ ln -s test.c abc.c
hyc@hyc-alicloud:~/linux/软硬链接$ ls -li
total 4
425348 lrwxrwxrwx 1 hyc hyc 6 Aug 12 17:49 abc.c -> test.c
425386 -rw-rw-r-- 1 hyc hyc 79 Aug 12 17:47 test.c
软连接：abc.c是一个独立的文件！因为它拥有与test.c不同的inode码！
软连接：保存了目标文件的路径！相当于windows的快捷图标！
hyc@hyc-alicloud:~/linux/软硬链接$ cat test.c
#include <stdio.h>
int main()
{
printf("Hello world\n");
return 0;
}
hyc@hyc-alicloud:~/linux/软硬链接$ cat abc.c
#include <stdio.h>
int main()
{
printf("Hello world\n");
return 0;
}
硬链接
ln 目标文件 文件
文件 硬链接至 目标文件hyc@hyc-alicloud:~/linux/软硬链接$ ln test.c abc.c
hyc@hyc-alicloud:~/linux/软硬链接$ ls -li
total 8
425386 -rw-rw-r-- 2 hyc hyc 79 Aug 12 17:47 abc.c
425386 -rw-rw-r-- 2 hyc hyc 79 Aug 12 17:47 test.c
硬链接：abc.c不是一个独立的文件！因为其inode码是一样的！
其本质是新的文件名与inode建立了映射关系！
作用：对文件进行备份！
hyc@hyc-alicloud:~/linux/软硬链接$ ls -li
total 8
425386 -rw-rw-r-- 2 hyc hyc 79 Aug 12 17:47 abc.c
425386 -rw-rw-r-- 2 hyc hyc 79 Aug 12 17:47 test.c
hyc@hyc-alicloud:~/linux/软硬链接$ rm test.c
hyc@hyc-alicloud:~/linux/软硬链接$ ls -li
total 4
425386 -rw-rw-r-- 1 hyc hyc 79 Aug 12 17:47 abc.c
hyc@hyc-alicloud:~/linux/软硬链接$ cat abc.c
#include <stdio.h>
int main()
{
printf("Hello world\n");
return 0;
}
