上一章我们讲解了如何绘制顺滑、优美的曲线，为本项目的绘图功能打下了基础。本章我们将深入探讨两个关键功能的实现：历史点和数学方式推导点。这些功能将大幅提升我们白板应用的专业性和用户体验。
一、History点
之前在onTouchEvent中获取的MotionEvent，其实不是一个点的信息，而是一个触摸事件的封装。
（1）基本概念
在 Android 中，当用户触摸屏幕时，系统会生成一系列 MotionEvent 对象。为了提高效率，系统不会为每一个微小的移动都生成一个新事件，而是会将多个触摸点"打包"在一个 MotionEvent 中。
（2）代码示例
@Override
public boolean onTouchEvent(MotionEvent event) {
final int action = event.getAction();
//返回当前 MotionEvent 中包含的历史触摸点数量
final int historySize = event.getHistorySize();
for (int h = 0; h < historySize; h++) {
float historicalX = event.getHistoricalX(h);
float historicalY = event.getHistoricalY(h);
long historicalTime = event.getHistoricalEventTime(h);
// 处理历史点
processPoint(historicalX, historicalY, historicalTime);
}
// 处理当前点
float currentX = event.getX();
float currentY = event.getY();
processPoint(currentX, currentY, event.getEventTime());
return true;
}（3）差异展示

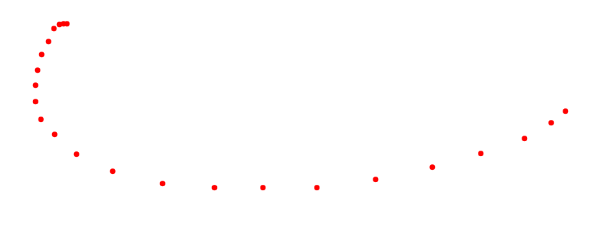

1.手写无history效果
点跟点之间的间隔很大，速度快了之后显得越发不密集
2.手写有history效果

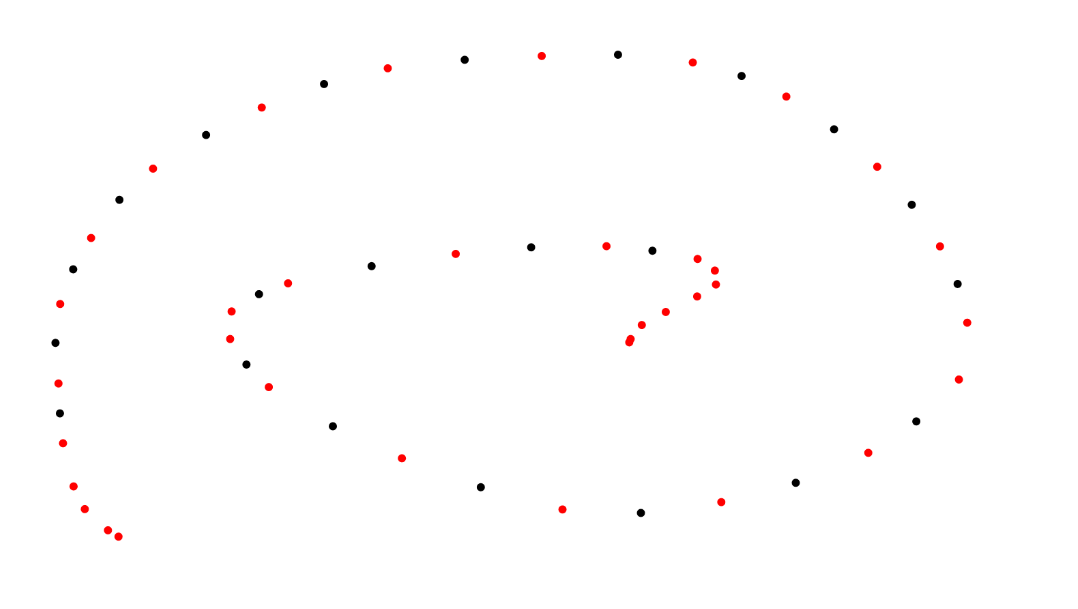

其中黑色的为原始点，红色的为history点。这个对比上面就密集了很多，可是黑点和红点虽然轨迹一样，但是两者的分布间隔又长又短，甚至有的黑点和红点重叠了。这个对吗？我们再把红的单独点显示下

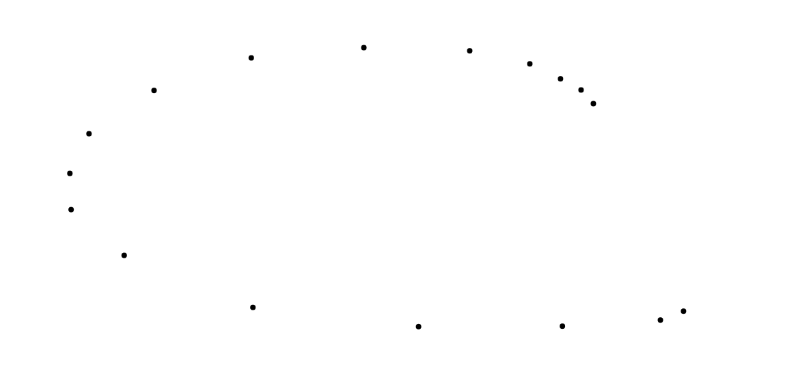

3.手写有history效果（无原始点）
这样看着就顺眼多了啊。
问题1：为什么将原始点和history点两者叠加显示会参差不齐。但是两者分开又各自的轨迹是连贯平滑的。

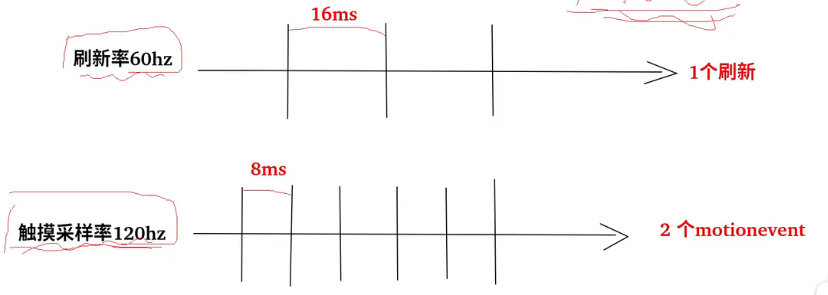

解答1：history事件存在的本质是因为屏幕刷新率一般比触摸屏刷新率要小，触摸的move事件处理又是要跟随
VSYNC（由自身帧率决定）即刷新率一起的，所以导致在一个VSYNC周期时间内，就会有多个触摸事件产生，如果不使用history那么相当于绘制的轨迹采样率就是屏幕刷新率。
触摸屏采样率（通常 100-1000Hz）
硬件以高频率上报触摸点坐标（如每 1-10ms 一个点）。屏幕刷新率（通常 60-120Hz，即每 8.3-16.6ms 一帧）
Android 的 UI 渲染和事件处理依赖VSYNC信号，MotionEvent的分发会被对齐到最近的VSYNC。
问题2：历史点的本质？
解答2：在两次
VSYNC之间（即一个屏幕刷新周期内），触摸屏可能产生多个数据点，但系统只会合成一个MotionEvent上报。所以history上面保存的是触摸屏采样率所采集的点。
以为这样就结束了吗？我们接下来看看笔触的效果
4.笔写有history效果
使用高采样率的电子笔就可以达到近乎这种完美的效果
5.笔写有history效果（原始点宽度缩小2倍）
当将原始点的宽度缩小后发现：原始点和历史点有的会重合；有的只显示原始点。从现象中表现：历史点丢了。这个咱就不探究了，可能跟硬件、系统、底层代码逻辑有关。
（4）小结
综合上面的效果目前可以定下来方案
- 手写：使用history点即可。
- 笔写：使用原始点和history点相结合达到最好效果。（以具体情况为主）
如果感觉手写点的数量跟笔写点的数量差距很大，那有没有办法提升手写点的数量？？？
有的、有的、兄弟包有的！！！接下来介绍通过数学方式新增点的方法
二、数学方式推导点
目标：用户绘制过程中根据特定条件自动添加额外的控制点，从而改变原始的绘制路径。

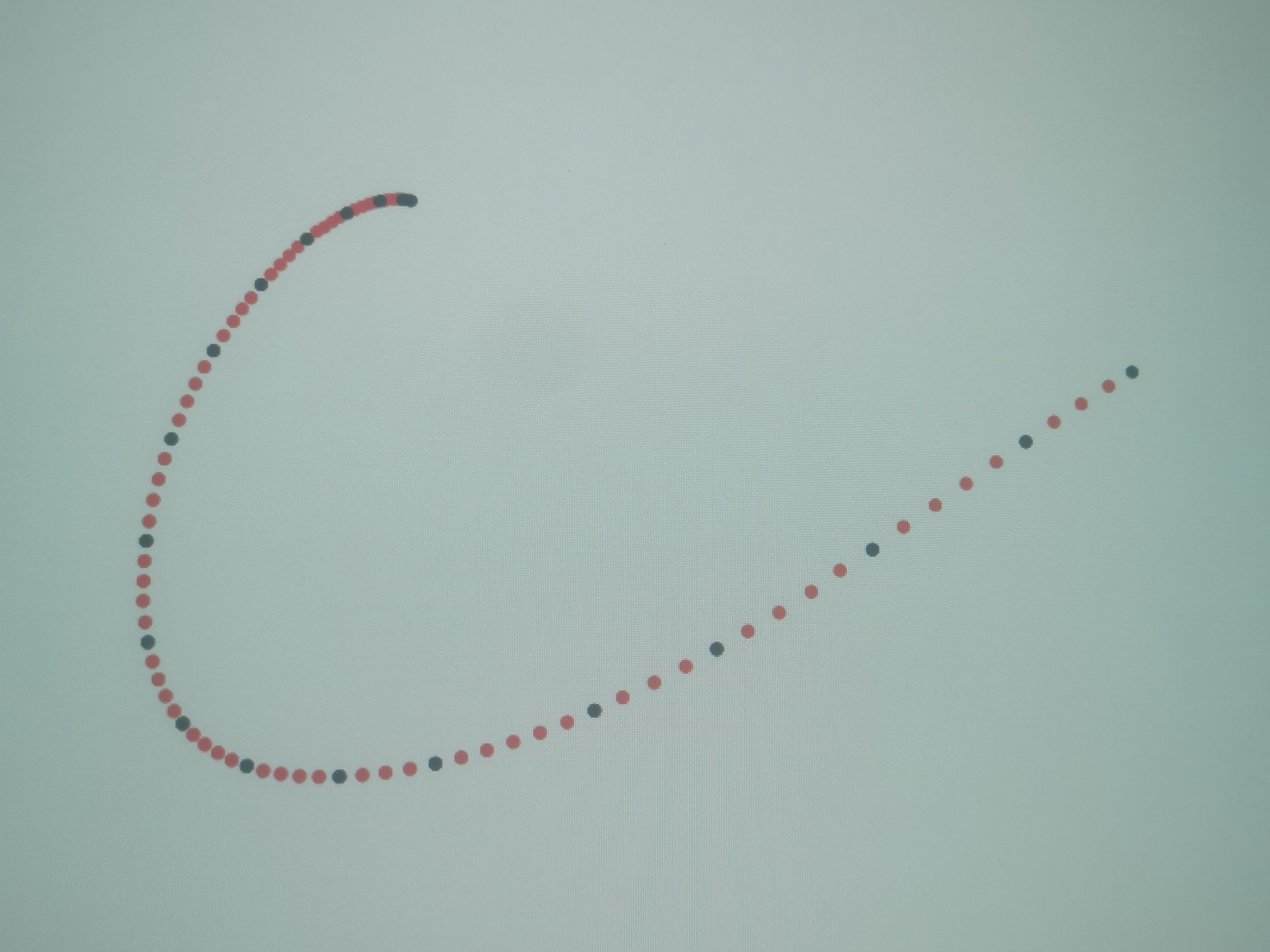

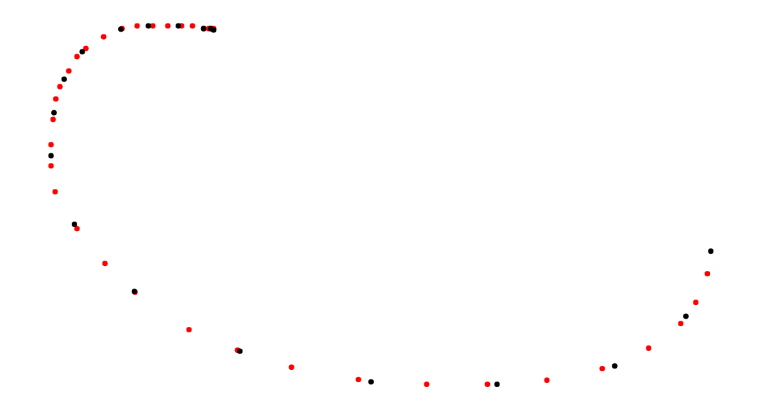

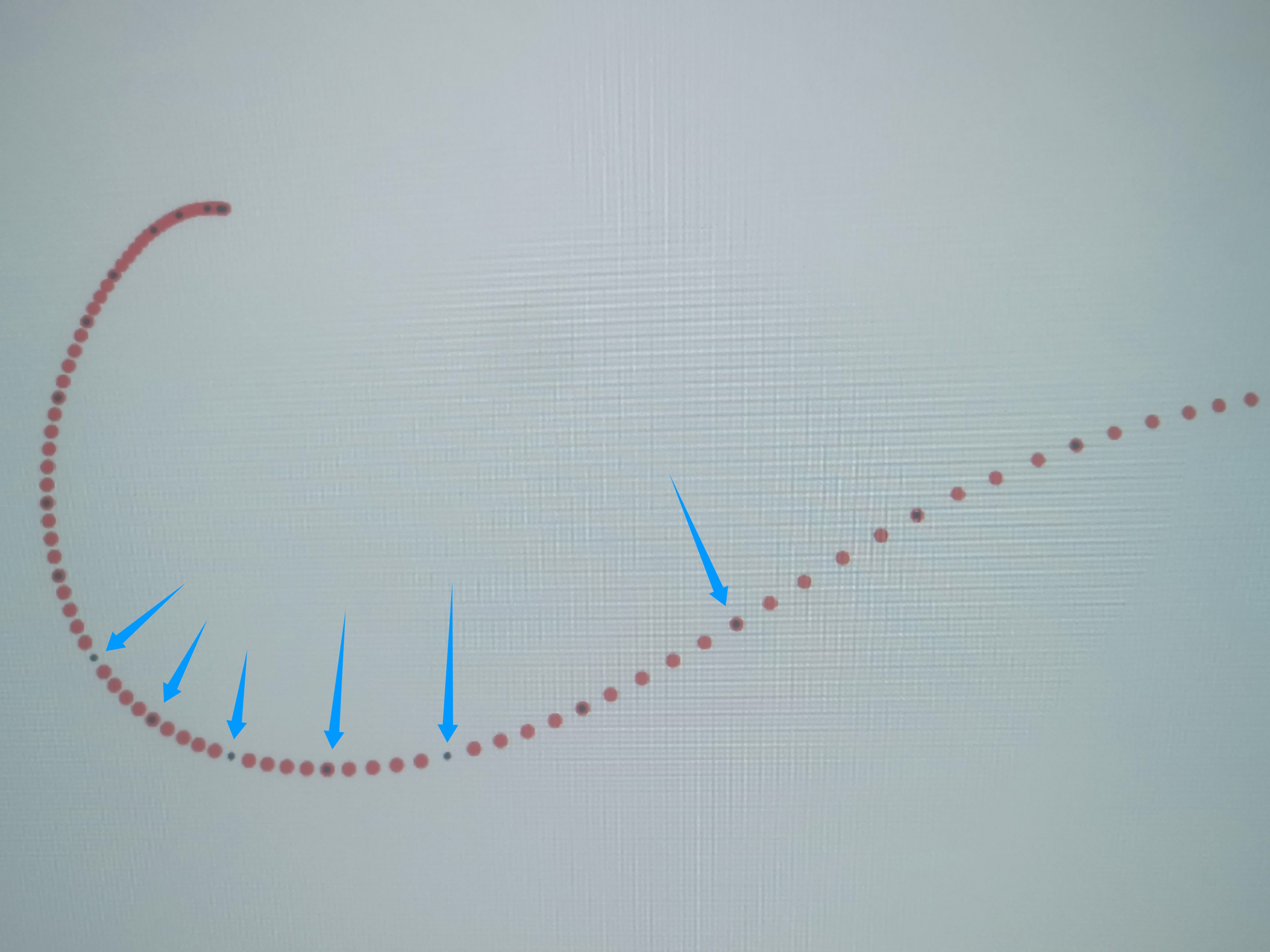

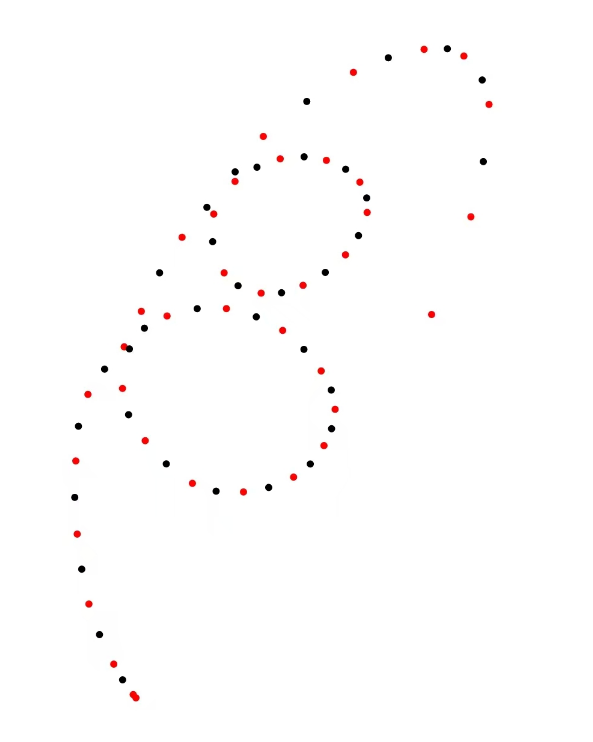

效果图：
其中红色的点是原始点，黑色的点是推导新增的点。
View代码：
import android.annotation.SuppressLint;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.view.MotionEvent;
import android.view.View;
@SuppressLint("ViewConstructor")
public class DrawView_EventPoints_New extends View {
//
//这个记录第一个点
private float pre1X = -1f;
private float pre1Y = -1f;
//记录第二个点
private float pre2X = -1f;
private float pre2Y = -1f;
//用于保存新算的点
private float newX = -1f;
private float newY = -1f;
//垂足点和中点
private float footX = -1f;
private float footY = -1f;
private float centerX = -1f;
private float centerY = -1f;
//用于保存两点之间的距离
private float distance = -1f;
//获取屏幕的宽度（在此只适用于横屏）
int viewWidth ;
private Path path = new Path();
Paint paint = new Paint(Paint.DITHER_FLAG);
private Bitmap cacheBitmap;
//定义cacheBitmap上的Canvas对象
private Canvas cacheCanvas = new Canvas();
private Paint bmpPaint = new Paint();
DrawView_EventPoints_New(Context context , int width, int height){
super(context);
//创建一个与该View具有相同大小的图片缓冲区
cacheBitmap = Bitmap.createBitmap(width,height,Bitmap.Config.ARGB_8888);
//设置cacheCanva将会绘制到内存中的cacheBitmap上
cacheCanvas.setBitmap(cacheBitmap);
//设置画笔的颜色
paint.setColor(Color.RED);
//设置画笔的风格
paint.setStyle(Paint.Style.STROKE);
paint.setStrokeJoin(Paint.Join.ROUND);
paint.setStrokeCap(Paint.Cap.ROUND);
paint.setStrokeWidth(12);
//反锯齿
paint.setAntiAlias(true);
paint.setDither(true);
viewWidth = width;
}
@SuppressLint("ClickableViewAccessibility")
@Override
public boolean onTouchEvent(MotionEvent event) {
//获取拖动事件发生的位置
float x = event.getX();
float y = event.getY();
//初步的思路：
//1.判断两点之间的距离是否大于 屏幕(宽或高)的一个百分比值
// 感觉只需要一层判断就够了,手写的速度没有没有鼠标那么快,每个点的距离没有那么开
//2.需要三个点才能开始添加点,同时需要三个缓存（两个缓存）
// 开启条件：当前两个点满足大于的条件，等待第三个点的到来（第三个比较重要，每次使用完都赋值成-1）+ 三点之间形成的角要大于90度
// 第三个点假如超出了屏幕范围之外，就丢弃。
// 当第三个点两种情况：(1)取到了：按照公式计算
// (2)没取到：收尾的两个点大于条件
//3.开始画点：重要的是算法
//算法思路：首先根据开始的两个点，确定添加的点在那个垂直线上
//一点和三点
//缺点：显示的点，在距离过大时会稍晚两个点的显示（只要跟手的速度给力，应该也不影响）
switch (event.getAction()){
case MotionEvent.ACTION_DOWN:
//第一个点
path.moveTo(x,y);
//DOWN的时候保存第一个点
if(pre1X == -1f && pre1Y == -1f){
pre1X = x;
pre1Y = y;
}
//System.out.println("DOWN1 "+pre1X+" "+pre1Y);
cacheCanvas.drawPoint(pre1X,pre1Y,paint);
break;
case MotionEvent.ACTION_MOVE:
// 从前一个点绘制到当前点之后，把当前点定义成下次绘制的前一个点
//MOVE的时候定义第二个点，并更新第一个点
//这个是保存move的第一个点:这个时间段根本没办法获取newX,newY。
if(pre2X == -1f && pre2Y == -1f){
pre2X = x;
pre2Y = y;
break;
}
//判断两个点是否过长
distance = CalculatePointsDistance(pre1X,pre1Y,pre2X,pre2Y);
if(distance >= (float)(viewWidth/22)){
//System.out.println("AAAA distance:"+distance+" viewWidth/10: "+viewWidth/22);
//判断是锐角还是钝角x
if(isBluntAngle(pre1X,pre1Y,pre2X,pre2Y,x,y)){
//根据三点计算新点
getNewPoints(pre1X,pre1Y,pre2X,pre2Y,x,y);
path.lineTo(newX,newY);
paint.setColor(Color.BLACK);
cacheCanvas.drawPoint(newX,newY,paint);
}
}
path.lineTo(pre2X,pre2Y);
paint.setColor(Color.RED);
cacheCanvas.drawPoint(pre2X,pre2Y,paint);
//第二个点和第是三个点前移
pre1X = pre2X;
pre1Y = pre2Y;
pre2X = x;
pre2Y = y;
//这个时候新点是必定更新的(清空)
newX = -1f; newY = -1f;
break;
case MotionEvent.ACTION_UP:
//因为最后一个一直没有画出来，所以在up的时候显示。
path.moveTo(x,y);
cacheCanvas.drawPoint(x,y,paint);
//不仅如此,还可以对尾部进行一个修饰
//cacheCanvas.drawPath(path,paint);
path.reset();
//全部恢复初始状态
pre1X = -1f; pre1Y = -1f;
pre2X = -1f; pre2Y = -1f;
newX = -1f; newY = -1f;
break;
}
invalidate();
return true;
}
//得到新点
private void getNewPoints(float p1X, float p1Y, float p2X, float p2Y, float X, float Y) {
//求前两个点的斜率，得到垂直平分线的斜率
//根据中点，求得新点的值
//---------------方法二------------------
//获取高的坐标
float dx = p1X - X;
float dy = p1Y - Y;
float u =(p2X-p1X)*dx +(p2Y-p1Y)*dy;
u/=dx*dx+dy*dy;
footX = p1X+u*dx;
footY = p1Y+u*dy;
//根据p1点求中
footX = (p1X+footX)/2f;
footY = (p1Y+footY)/2f;
//高的坐标与第一个点的中点+开始的中点 反推的一个点就是目标点
centerX = (p1X+p2X)/2f;
centerY = (p1Y+p2Y)/2f;
newX = centerX*2f-footX;
newY = centerY*2f-footY;
newX = (centerX+newX)/2f;
newY = (centerY+newY)/2f;
}
//判断是否为钝角，假如为钝角则开辟新点
private boolean isBluntAngle(float p1X, float p1Y, float p2X, float p2Y, float X, float Y) {
//转换为求两个向量的夹角
float x12 = p1X - p2X;
float y12 = p1Y - p2Y;
float x23 = X - p2X;
float y23 = Y - p2Y;
float mul_12_23 = x12*x23 + y12*y23;
float dist_12 = (float) Math.sqrt(x12*x12+y12*y12);
float dist_23 = (float) Math.sqrt(x23*x23+y23*y23);
float cosValue = mul_12_23/(dist_12*dist_23);
float angle = (float)((float) 180*Math.acos(cosValue)/Math.PI);
//输出一下角度
//System.out.println("AAAAA 角度："+angle);
//当角度为180度，也可以不用画了。同时可以确定可以组成一个三角形
return angle >= 90f&& angle !=180f;
}
//计算两点之间的距离
private float CalculatePointsDistance(float p1X, float p1Y, float p2X, float p2Y) {
return (float) Math.sqrt(Math.abs((p1X-p2X)*(p1X-p2X)+(p1Y-p2Y)*(p1Y-p2Y)));
}
@Override
protected void onDraw(Canvas canvas) {
//将cacheBitmap绘制到View上(传入这个bmpPaint一点用都没有)
canvas.drawBitmap(cacheBitmap,0f,0f,null);
}
}原理:
只看上面的代码不一定能理解思路，我简单说说我当时的设计思路。
方法1：

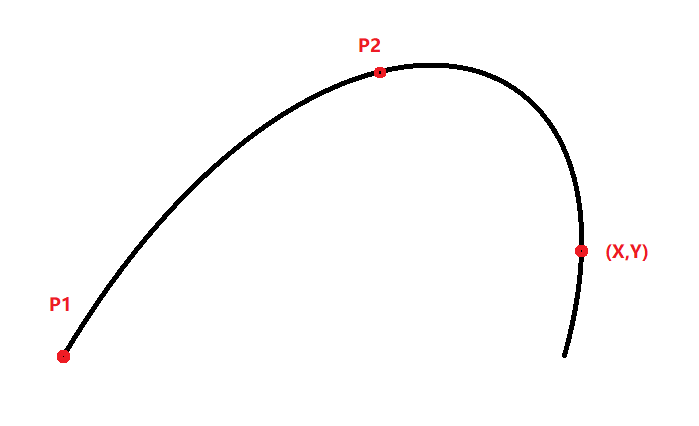

通过三个已知点，在其之间添加使其顺滑的新增点，我首先想到的是抛物线。我在抛物线上随便取哪个点，都具有使整体饱满圆润的效果。
我们可以在 P1 和 P2 之间取，也可以在 P2 和 (X,Y) 之间取，如果尝试取他们中点数据，效果应该是最好的，有了思路后接着看下面设计图。
在大多数情况下，三个确定位置的坐标点可以确定两条抛物线（垂直抛物线和水平抛物线）。只有在点的排列限制了某一种形式的抛物线时，才可能只能确定一条。其实确定垂直抛物线就行。
这个方式太复杂了，要用代码操作计算量太大了。我直接pass掉了，不过按照道理来说是可行的，大家有意愿的话可以自己试试。
方法2：

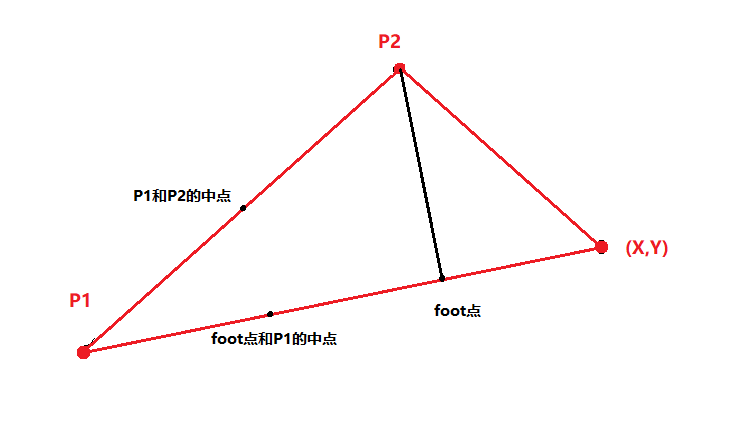

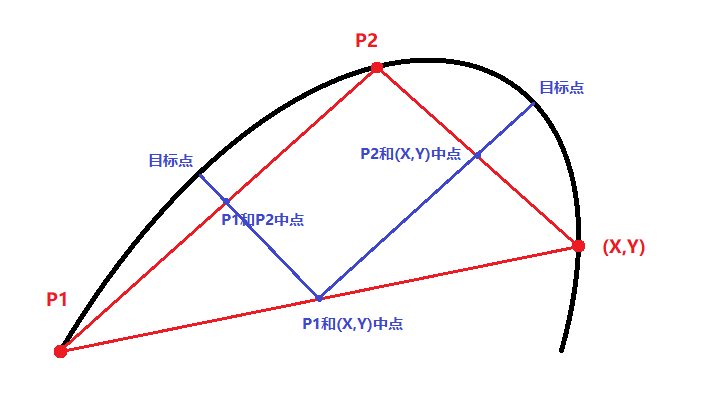

这个方法就是代码中使用的，依旧使用图例讲解：
- 其中 foot点 为 P2 到线段【P1,(X,Y)】的垂足。对应的代码为：
float dx = p1X - X; float dy = p1Y - Y; float u =(p2X-p1X)*dx +(p2Y-p1Y)*dy; u/=dx*dx+dy*dy; footX = p1X+u*dx; footY = p1Y+u*dy;
- 下面代码也好理解，取 foot点 和 P1点 赋值给 foot ；去 P1 和 P2 的中点center。
//根据p1点求中 footX = (p1X+footX)/2f; footY = (p1Y+footY)/2f; centerX = (p1X+p2X)/2f; centerY = (p1Y+p2Y)/2f;

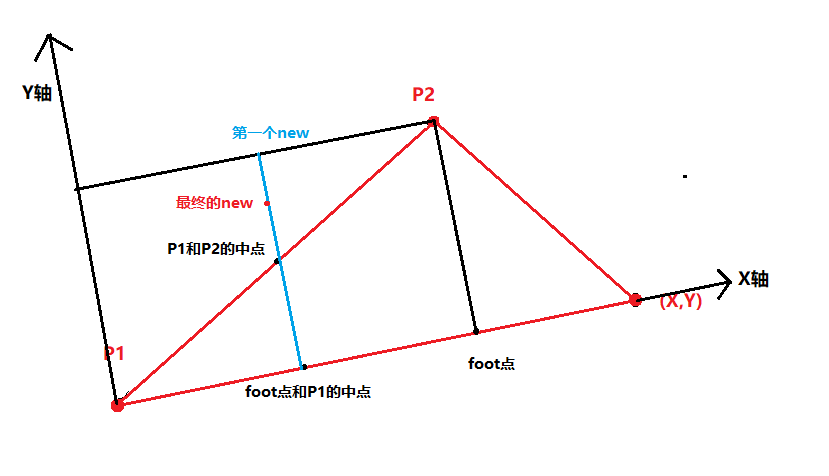

- 之后的代码需要图解，上图片。模拟一个坐标系就很明朗了。
newX = centerX*2f-footX; newY = centerY*2f-footY; newX = (centerX+newX)/2f; newY = (centerY+newY)/2f;
- 最终的结果其实只是为了让模拟点突出来一下，没想到实际效果还不错！！！
流程详解：
- 在onTouchEvent中获取基础点，当达到3个时开始计算目标点。
- 当距离大于固定长度时，开始计算。
- 当三个点组成的角为钝角时才开始计算，因为当为锐角的时，此时速度不快，没必要去计算新增点。
- 使用方法二，根据第三个点来预测出前两个点的新增点。当然你也可以根据这个方法来计算后两个点的新增点。
