绘制箱线图(Box)

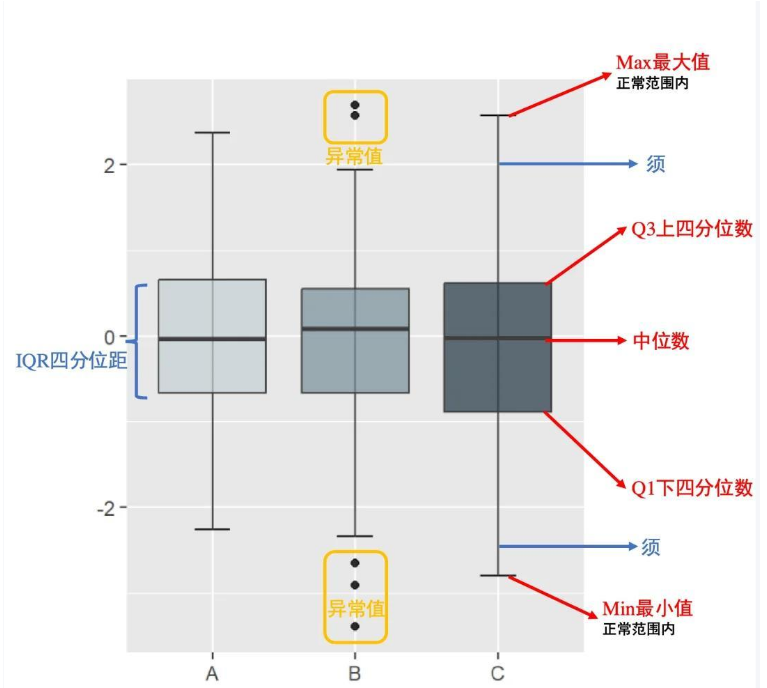

箱线图（Box Plot）是一种用于展示数据分布特征的统计图表，能清晰显示数据的中位数、四分位数、异常值等关键统计量。它特别适合比较多个数据集分布情况。 箱线图组成要素：
箱体 (Box)：
下边界：第一四分位数 (Q1, 25%)
上边界：第三四分位数 (Q3, 75%)
箱内横线：中位数 (Q2, 50%)
须 (Whiskers)：
上限：Q3 + 1.5×IQR
下限：Q1 - 1.5×IQR
IQR = Q3 - Q1（四分位距）
异常值 (Outliers)：
超出上下须范围的数据点
plt.boxplot() 是 Matplotlib 中用于绘制箱线图的核心函数，用于展示数据的分布特征（如中位数、四分位数、异常值等）。以下是详细解析：
plt.boxplot(
x, # 输入数据（数组或序列的序列）
notch=None, # 是否绘制缺口箱线图（显示中位数置信区间）
sym=None, # 异常值的标记符号
vert=None, # 是否垂直放置（True为垂直，False为水平）
whis=None, # 定义须的位置（默认1.5倍IQR）
positions=None, # 箱线图的位置
widths=None, # 箱体的宽度
patch_artist=None, # 是否填充箱体颜色
bootstrap=None, # 缺口箱线图的置信区间计算方法
usermedians=None, # 用户指定的中位数
conf_intervals=None, # 用户指定的置信区间
meanline=False, # 是否用线表示均值
showmeans=False, # 是否显示均值
showcaps=True, # 是否显示箱线图顶端的横线
showbox=True, # 是否显示箱体
showfliers=True, # 是否显示异常值
boxprops=None, # 箱体属性
whiskerprops=None, # 须的属性
capprops=None, # 顶端横线的属性
medianprops=None, # 中位线属性
meanprops=None, # 均值属性
flierprops=None, # 异常值属性
manage_ticks=True, # 是否自动管理刻度
autorange=False, # 是否自动调整范围
zorder=None # 绘图顺序
)三、核心参数详解
数据输入 (
x)
一维数组：单组数据
列表的列表/数组的数组：多组数据（每组数据绘制一个箱体）
字典：键为标签，值为数据
箱体样式控制
notch：是否绘制缺口箱线图（显示中位数置信区间）
patch_artist：True时可用
boxprops填充颜色widths：箱体宽度（默认0.5）
异常值处理
showfliers：是否显示异常值
sym：异常值标记符号（默认'o'）
whis：须的长度（默认1.5，可设为[5,95]表示百分位数）
统计量显示
showmeans：显示均值（默认False）
meanline：True时用横线表示均值，False时用点表示
样式属性
boxprops：箱体属性（如
dict(color='red', facecolor='blue')）whiskerprops：须的属性（如
dict(linestyle='--', color='green')）medianprops：中位线属性（如
dict(color='black', linewidth=2)）flierprops：异常值属性（如
dict(marker='x', markersize=8)）

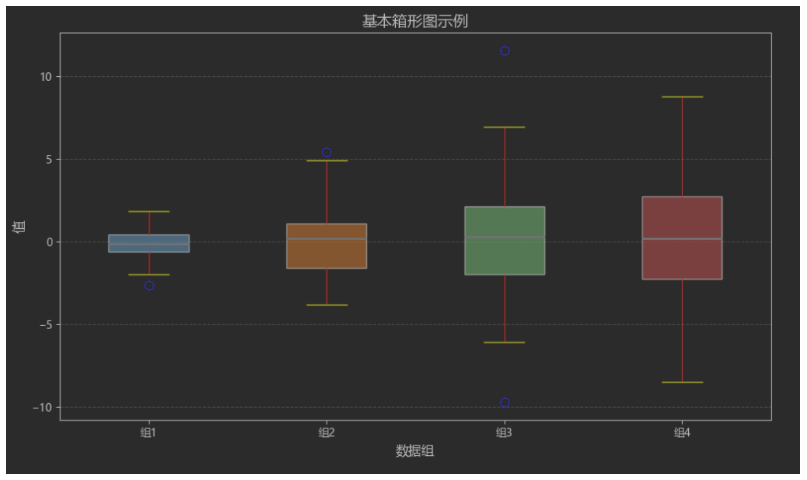

我们来看一个示例：
import matplotlib
import matplotlib.pyplot as plt
import numpy as np
# 设置matplotlib使用黑体显示中文
matplotlib.rcParams['font.family'] = 'Microsoft YaHei'
# 创建示例数据
np.random.seed(42)
data = [np.random.normal(0, std, 100) for std in range(1, 5)]
# 创建箱线图
plt.figure(figsize=(10, 6))
# 绘制箱线图
box = plt.boxplot(data,
vert=True, # 垂直方向
patch_artist=True, # 填充颜色
tick_labels=['组1', '组2', '组3', '组4'])
# 设置箱子颜色
colors = ['#1f77b4', '#ff7f0e', '#2ca02c', '#d62728']
for patch, color in zip(box['boxes'], colors):
patch.set_facecolor(color)
patch.set_alpha(0.7) # 设置透明度
# 设置须线和异常点样式
plt.setp(box['whiskers'], color='red', linestyle='-') # 箱线图的“须”部分，即从箱子延伸出去的两条线（上须和下须），表示数据的范围（通常是1.5倍IQR内的数据）。
plt.setp(box['caps'], color='yellow') # 箱线图须线末端的横线，称为“帽”。每个须有两个帽（上须的上帽和下须的下帽）。
plt.setp(box['fliers'], marker='o', markersize=8,
markerfacecolor='none', markeredgecolor='blue') # 箱线图中的异常值点，即超出1.5倍IQR范围的数据点。
plt.setp(box['medians'], color='gray', linewidth=2) # 箱线图中的中位数线，即箱子中间的横线。
# 添加标题和标签
plt.title('基本箱形图示例', fontsize=14)
plt.xlabel('数据组', fontsize=12)
plt.ylabel('值', fontsize=12)
plt.grid(axis='y', linestyle='--', alpha=0.7)
plt.tight_layout()
plt.show()
