platform总线注册流程分析

我们以前了解过知识点：平台总线设备、驱动、设备驱动自动匹配；设备模型keyset/kobject;总线流程分析等。 这里我们继续看一个知识点 平台总线的注册流程分析。

前言

通过了解设备模型 相关知识点：设备模型keyset/kobject;总线流程分析等来进一步了解平台总线注册流程。
同步之前的platform 总线相关知识点串联起来。

参考资料

迅为设备模型资料参考](https://blog.csdn.net/beijingxunwei/category_12551484.html)
注册一个自己的总线
在总线目录下创建属性文件
驱动-注册自己的总线并创建属性文件
总线注册流程理论分析实验
linux bus_register过程
Linux设备驱动模型简述（源码剖析）

驱动-总线bus注册流程分析
platform总线注册流程实例分析实验
驱动-平台总线-platform设备注册platform驱动注册篇
驱动-平台总线-probe

Linux在线源码

为什么参考资料总是把以前的知识点拉出来，是为了让知识更有层次和体系。 新知识和旧知识串联起来。

一、platform_bus_init 方法

platform_bus_init 是 Linux 内核中初始化平台总线(platform bus)的核心函数。平台总线是 Linux 设备驱动模型中用于连接没有物理总线的设备(通常是 SoC 上的集成设备)的虚拟总线。

启动位置-方法分析

在 /source/drivers/base/init.c 中启动的

源码

int __init platform_bus_init(void)
{
	int error;

	early_platform_cleanup();

	error = device_register(&platform_bus);
	if (error) {
		put_device(&platform_bus);
		return error;
	}
	error =  bus_register(&platform_bus_type);
	if (error)
		device_unregister(&platform_bus);

	return error;
}

early_platform_cleanup();

初始化资源管理，清理早期注册的平台设备，确保没有冲突。 这里不是我们讨论的核心目标，我们看看下面的方法

bus_register

这个不就是我们上一篇 驱动-总线bus注册流程分析 的知识点嘛。 看源码：

error =  bus_register(&platform_bus_type);

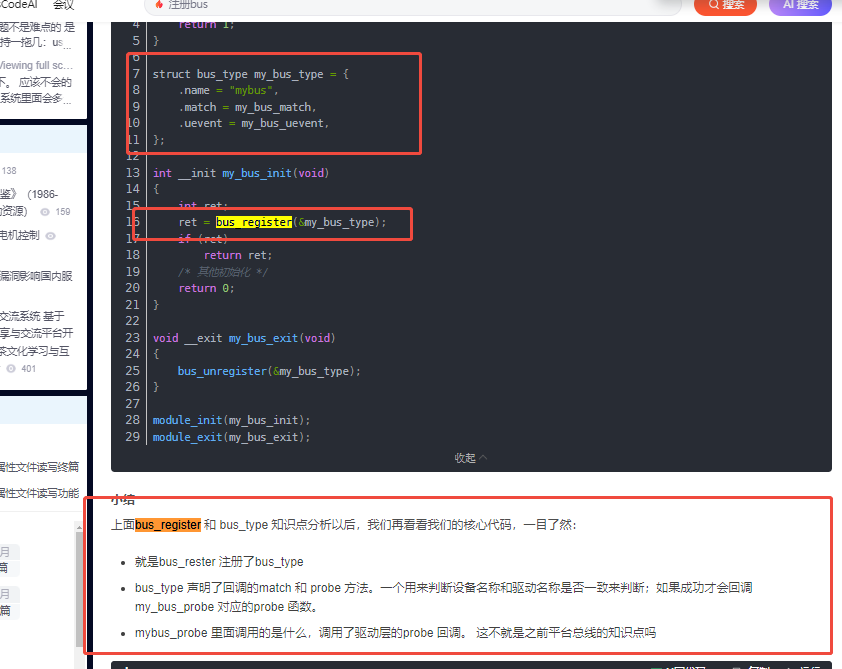

我们讨论的核心重点就是 platform_bus_type 类型。 我们在 驱动-注册自己的总线并创建属性文件 篇中分简单使用并分析过这个api,简单了解了bus_type 结构体。

那我们就继续看看 platform_bus_type 结构体

思考bus_register

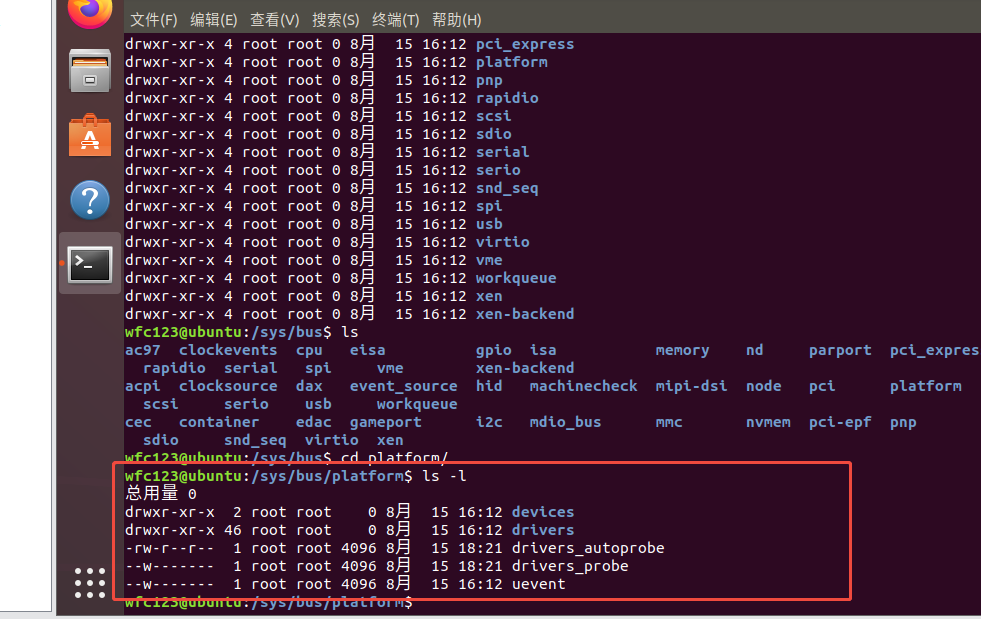

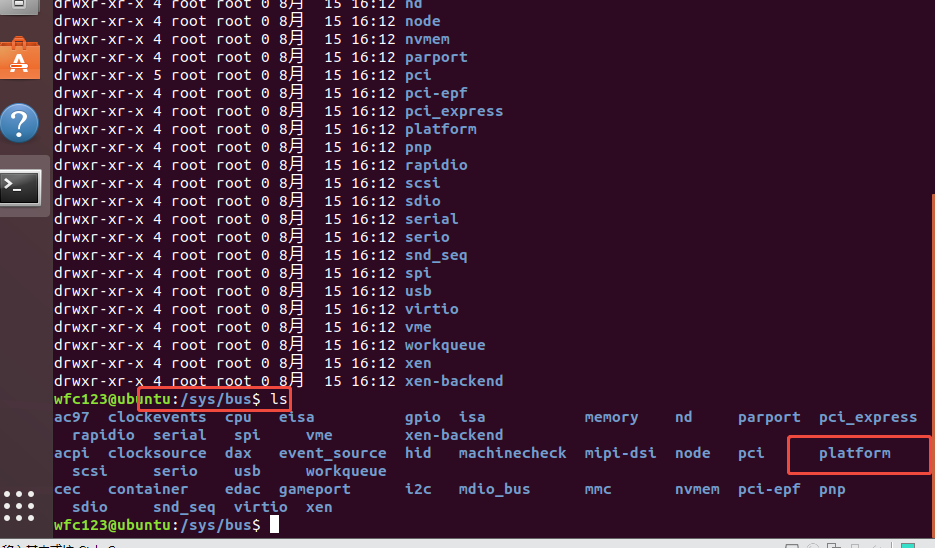

按照上一篇的知识点 驱动-注册自己的总线并创建属性文件 那么在/sys/bus 下面就应该有 platform_bus_type对应name 的结构体。

const struct bus_type platform_bus_type = {
	.name		= "platform",
	.....
};
EXPORT_SYMBOL_GPL(platform_bus_type);

结构体platform_bus_type

const struct bus_type platform_bus_type = {
	.name		= "platform",
	.dev_groups	= platform_dev_groups,
	.match		= platform_match,
	.uevent		= platform_uevent,
	.probe		= platform_probe,
	.remove		= platform_remove,
	.shutdown	= platform_shutdown,
	.dma_configure	= platform_dma_configure,
	.dma_cleanup	= platform_dma_cleanup,
	.pm		= &platform_dev_pm_ops,
};
EXPORT_SYMBOL_GPL(platform_bus_type);

这里其实没有什么特别要讲的，都是一些基本的知识点回调方法等。 那么我们核心看看匹配流程match

二、platform_match 分析

直接上源码：

/**
 * platform_match - bind platform device to platform driver.
 * @dev: device.
 * @drv: driver.
 *
 * Platform device IDs are assumed to be encoded like this:
 * "<name><instance>", where <name> is a short description of the type of
 * device, like "pci" or "floppy", and <instance> is the enumerated
 * instance of the device, like '0' or '42'.  Driver IDs are simply
 * "<name>".  So, extract the <name> from the platform_device structure,
 * and compare it against the name of the driver. Return whether they match
 * or not.
 */
static int platform_match(struct device *dev, const struct device_driver *drv)
{
	struct platform_device *pdev = to_platform_device(dev);
	struct platform_driver *pdrv = to_platform_driver(drv);

	/* When driver_override is set, only bind to the matching driver */
	if (pdev->driver_override)
		return !strcmp(pdev->driver_override, drv->name);

	/* Attempt an OF style match first */
	if (of_driver_match_device(dev, drv))
		return 1;

	/* Then try ACPI style match */
	if (acpi_driver_match_device(dev, drv))
		return 1;

	/* Then try to match against the id table */
	if (pdrv->id_table)
		return platform_match_id(pdrv->id_table, pdev) != NULL;

	/* fall-back to driver name match */
	return (strcmp(pdev->name, drv->name) == 0);
}

这里最核心的知识点是搞清楚具体的匹配流程和优先级，这样自己做platform 总线的时候，设备驱动匹配流程才更加熟练。

pdev->driver_override 匹配方式

实现了 驱动覆盖(driver override) 机制，它允许强制指定某个设备使用特定的驱动，而不遵循常规的匹配规则。

源码解析

条件判断：if (pdev->driver_override)

• 检查平台设备 pdev 的 driver_override 成员是否被设置（非 NULL）

• driver_override 是一个字符串指针，用于存储用户指定的驱动名称

字符串比较：!strcmp(pdev->driver_override, drv->name)

• 比较设备指定的驱动名称(driver_override)与当前驱动的名称(drv->name)
• strcmp()返回 0 表示字符串相等，! 操作符将结果转换为布尔值
• 如果名称匹配则返回 true（1），否则返回 false（0）

如何设置 driver_override

用户空间可以通过 sysfs 设置 driver_override：

# 强制设备使用"my_driver"驱动
echo "my_driver" > /sys/bus/platform/devices/device-name/driver_override

# 绑定设备到驱动
echo device-name > /sys/bus/platform/drivers/my_driver/bind

# 清除覆盖设置
echo "" > /sys/bus/platform/devices/device-name/driver_override

注意事项

• 匹配优先级：driver_override 的检查优先级最高，会覆盖其他所有匹配规则
• 安全性：只有具有足够权限的用户才能修改此属性

of_driver_match_device匹配方式-设备树匹配

上源码

/**
 * of_driver_match_device - Tell if a driver's of_match_table matches a device.
 * @drv: the device_driver structure to test
 * @dev: the device structure to match against
 */
static inline int of_driver_match_device(struct device *dev,
					 const struct device_driver *drv)
{
	return of_match_device(drv->of_match_table, dev) != NULL;
}


/**
 * of_match_device - Tell if a struct device matches an of_device_id list
 * @matches: array of of device match structures to search in
 * @dev: the of device structure to match against
 *
 * Used by a driver to check whether an platform_device present in the
 * system is in its list of supported devices.
 */
const struct of_device_id *of_match_device(const struct of_device_id *matches,
					   const struct device *dev)
{
	if (!matches || !dev->of_node || dev->of_node_reused)
		return NULL;
	return of_match_node(matches, dev->of_node);
}

of_driver_match_device 是 Linux 内核中用于Open Firmware (Device Tree)设备与驱动匹配的核心函数，属于设备树(Device Tree)驱动模型的关键部分。

of_match_node 的内部实现会：

• 遍历驱动的of_match_table数组
• 对每个条目，与设备节点的compatible属性进行比较
• 使用strcmp进行字符串匹配

匹配机制详解

基本匹配流程

• 获取设备节点：从设备结构中获取关联的设备树节点(dev->of_node)
• 获取驱动匹配表：从驱动结构中获取of_match_table
• 字符串匹配：将设备节点的compatible属性与驱动of_match_table中的字符串进行比对

关键数据结构

驱动端 - struct of_device_id (定义在 include/linux/mod_devicetable.h)

struct of_device_id {
    char name[32];
    char type[32];
    char compatible[128];
    const void *data;
};

设备端 - 设备树节点的compatible属性，格式通常为：

compatible = "manufacturer,model", "generic-model";

匹配优先级规则

of_driver_match_device 按照以下顺序进行匹配：

• 精确匹配：检查设备树节点是否有与驱动of_match_table完全相同的compatible字符串
• 通配符匹配：支持省略厂商前缀的匹配（只比较"model"部分）
• 级联匹配：检查多个compatible字符串（设备树可以指定多个兼容设备）

典型驱动示例

static const struct of_device_id my_driver_of_match[] = {
    { .compatible = "abc,xyz-device" },
    { .compatible = "def,xyz-device" },
    { /* 结束标记 */ },
};
MODULE_DEVICE_TABLE(of, my_driver_of_match);

static struct platform_driver my_driver = {
    .driver = {
        .name = "my-device",
        .of_match_table = my_driver_of_match,
    },
    .probe = my_probe,
    .remove = my_remove,
};

哈哈哈，这个不就是之前的知识点嘛

platform总线注册流程实例分析实验
驱动-平台总线-platform设备注册platform驱动注册篇

设备树节点示例

匹配的设备树节点：

device@12340000 {
    compatible = "abc,xyz-device", "generic-xyz-device";
    reg = <0x12340000 0x1000>;
    interrupts = <0 45 4>;
};

匹配过程图示

驱动端of_match_table:
    [0] { .compatible = "abc,xyz-device" }
    [1] { .compatible = "def,xyz-device" }
    [2] { .compatible = "xyz-device" }
    [3] { /* 结束 */ }

设备树节点:
    compatible = "abc,xyz-device", "generic-xyz";

匹配过程:
    1. 尝试匹配"abc,xyz-device"与驱动表[0] - 成功
    2. 返回匹配的of_device_id结构体指针

acpi_driver_match_device 匹配方式

这种方式我们暂未接触过，暂不分析

platform_match_id 匹配方式

这段代码是 Linux 内核平台设备驱动匹配机制的核心部分，用于通过平台驱动的 id_table 来匹配平台设备。

源码分析

/* 接着尝试匹配平台的ID表 */
if (pdrv->id_table)
    return platform_match_id(pdrv->id_table, pdev) != NULL;

这段代码表示：

• 首先检查驱动是否定义了 id_table（pdrv->id_table 是否非 NULL）
• 如果定义了，则调用 platform_match_id() 函数进行匹配
• 如果匹配成功（返回非 NULL），则返回 true（1），否则返回 false（0）

典型驱动中的使用示例

static const struct platform_device_id my_driver_ids[] = {
    { "device_v1", 0 },
    { "device_v2", (kernel_ulong_t)&v2_config },
    { "", 0 },
};

static struct platform_driver my_driver = {
    .driver = {
        .name = "my-driver",
    },
    .id_table = my_driver_ids,
    .probe = my_probe,
    .remove = my_remove,
};

驱动和设备名字匹配方式-strcmp(pdev->name, drv->name)

在 Linux 内核的平台设备驱动模型中，strcmp(pdev->name, drv->name 是最基础也是最直接的设备与驱动匹配方式。这是 platform_match 函数中的最后一道匹配逻辑，当前面所有匹配方式（如 driver_override、设备树匹配、id_table 匹配）都失败时，内核会回退到这种简单的名称匹配方式

基本匹配原理

return (strcmp(pdev->name, drv->name) == 0);

这段代码：

• 比较平台设备名称 (pdev->name) 和平台驱动名称 (drv->name)
• 使用标准 C 库函数 strcmp 进行字符串比较
• 当两个名称完全相同时返回 true（匹配成功），否则返回 false

关键数据结构

平台设备结构 (platform_device)

struct platform_device {
    const char *name;  // 设备名称
    // ... 其他成员
};

平台驱动结构 (platform_driver)

struct platform_driver {
    struct device_driver driver;
    // ... 其他成员
};

struct device_driver {
    const char *name;  // 驱动名称
    // ... 其他成员
};

典型使用场景

简单设备驱动：没有复杂变体，一对一匹配的设备

/* 设备 */
static struct platform_device my_device = {
    .name = "my_device",
    // ...
};

/* 驱动 */
static struct platform_driver my_driver = {
    .driver = {
        .name = "my_device",  // 必须与设备名一致
    },
    .probe = my_probe,
    // ...
};

三、platform_match 实际使用示例

设备树匹配示例

驱动中定义:

static const struct of_device_id my_driver_of_match[] = {
    { .compatible = "vendor,my-device" },
    { /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, my_driver_of_match);

static struct platform_driver my_driver = {
    .driver = {
        .name = "my-device",
        .of_match_table = my_driver_of_match,
    },
    .probe = my_probe,
    .remove = my_remove,
};

设备树中定义:

my_device: my-device@1234 {
    compatible = "vendor,my-device";
    reg = <0x1234 0x100>;
};

ID表匹配示例

驱动中定义:

static const struct platform_device_id my_driver_ids[] = {
    { "my-device", 0 },
    { "my-device-v2", 1 },
    { "", 0 },
};

static struct platform_driver my_driver = {
    .driver = {
        .name = "my-device",
    },
    .id_table = my_driver_ids,
    .probe = my_probe,
    .remove = my_remove,
};

性能考虑

platform_match 函数在内核初始化或模块加载时会被频繁调用，因此其实现需要高效。匹配顺序也是基于性能考虑设计的:

• 设备树匹配优先，因为现代嵌入式系统广泛使用设备树
• ACPI 匹配次之，主要用于x86体系
• ID表匹配适用于传统平台设备
• 名称匹配作为最后回退方案

总结

虽然是一个platform_bus_init 案例分析，分析到了平台总线匹配规则，但是还是从这个里面延伸了好多知识点，也对以前知识点进行了温习，知道所以然。 这个对理解设备模型也很有帮助的。
