一、核心功能

VideoSendStreamImpl 是 WebRTC 视频发送流的核心实现，主要功能包括：

视频编码与发送：管理视频编码器输出，将编码后的帧通过 RTP 发送
码率控制：根据网络状况动态调整视频码率
带宽分配：与带宽分配器交互获取可用带宽
流控制：管理流的启动/停止和层级激活
超时检测：监控编码器活动状态
配置管理：处理编码器参数变更

二、核心算法原理

码率分配算法：

分层码率分配：支持 simulcast/SVC 的多层码率分配
填充码率计算：根据活跃流计算最大填充码率
码率优先级：基于流优先级分配带宽

// 计算填充码率 (video_send_stream_impl.cc)
int CalculateMaxPadBitrateBps(const std::vector<VideoStream>& streams, ...) {
  // 根据活跃流、内容类型、ALR探测等计算填充码率
}

码率更新限流：

避免频繁发送相似的码率分配
10% 变化阈值 + 500ms 时间窗口

// 码率分配更新限流 (video_send_stream_impl.cc)
if (is_similar && (now_ms - last_send_time) < kMaxVbaThrottleTimeMs) {
  throttled_allocation = allocation; // 缓存相似分配
}

编码器超时检测：

定时检查编码器活动状态
2秒无活动判定为超时

// 超时检测任务 (video_send_stream_impl.cc)
check_encoder_activity_task_ = RepeatingTaskHandle::DelayedStart(
    worker_queue_, kEncoderTimeOut, [this] { /* 检测逻辑 */ });

三、关键数据结构

PacingConfig：pacing 控制参数

struct PacingConfig {
  FieldTrialParameter<double> pacing_factor;
  FieldTrialParameter<TimeDelta> max_pacing_delay;
};

VbaSendContext：码率分配更新上下文

struct VbaSendContext {
  VideoBitrateAllocation last_sent_allocation;
  absl::optional<VideoBitrateAllocation> throttled_allocation;
  int64_t last_send_time_ms;
};

MediaStreamAllocationConfig：带宽分配配置

struct MediaStreamAllocationConfig {
  uint32_t min_bitrate_bps;
  uint32_t max_bitrate_bps;
  uint32_t pad_up_bitrate_bps;
  uint32_t priority_bitrate_bps;
  bool enforce_min_bitrate;
  double bitrate_priority;
  bool has_packet_feedback;
};

四、核心方法详解

码率更新处理 (OnBitrateUpdated)：

uint32_t VideoSendStreamImpl::OnBitrateUpdated(BitrateAllocationUpdate update) {
  // 1. 计算有效载荷码率
  encoder_target_rate_bps_ = rtp_video_sender_->GetPayloadBitrateBps();

  // 2. 计算保护码率(FEC/重传)
  uint32_t protection_bitrate = rtp_video_sender_->GetProtectionBitrateBps();

  // 3. 计算链路分配码率
  DataRate link_allocation = max(encoder_target_rate, payload_rate - protection);

  // 4. 更新编码器码率
  video_stream_encoder_->OnBitrateUpdated(encoder_target_rate, ...);

  return protection_bitrate; // 返回保护码率
}

编码输出处理 (OnEncodedImage)：

EncodedImageCallback::Result VideoSendStreamImpl::OnEncodedImage(...) {
  activity_ = true; // 标记编码器活跃

  // 工作队列中处理码率更新
  worker_queue_->PostTask([this] {
    if (disable_padding_) {
      disable_padding_ = false;
      SignalEncoderActive(); // 重新激活带宽分配
    }
  });

  // 转发到RTP发送器
  return rtp_video_sender_->OnEncodedImage(encoded_image, ...);
}

流启动/停止：

void VideoSendStreamImpl::StartupVideoSendStream() {
  bitrate_allocator_->AddObserver(this, ...); // 注册带宽观察者
  video_stream_encoder_->SendKeyFrame();      // 发送关键帧
  // 启动超时检测任务
  check_encoder_activity_task_ = RepeatingTaskHandle::DelayedStart(...);
}

void VideoSendStreamImpl::StopVideoSendStream() {
  bitrate_allocator_->RemoveObserver(this); // 移除带宽观察者
  video_stream_encoder_->OnBitrateUpdated(0, 0, 0, ...); // 清零码率
}

五、设计亮点

线程安全设计：
- 使用 SequenceChecker 确保线程安全
- 工作队列任务通过 ScopedTaskSafety 管理生命周期
```
worker_queue_->PostTask(SafeTask(worker_queue_safety_.flag(), ...));
```

动态配置支持：

通过 FieldTrial 支持运行时参数调整

// 从字段试验获取pacing配置
ParseFieldTrial({&pacing_factor, &max_pacing_delay},
               field_trials.Lookup("WebRTC-Video-Pacing"));

智能码率分配更新：
- 相似分配过滤减少冗余通信
- 时间窗口限流避免网络拥塞

分层码率控制：

支持 simulcast/SVC 的独立码率控制

// 多层码率分配处理 (OnEncoderConfigurationChanged)
for (const VideoStream& stream : streams) {
  encoder_max_bitrate_bps_ += stream.active ? stream.max_bitrate_bps : 0;
}

六、典型工作流程

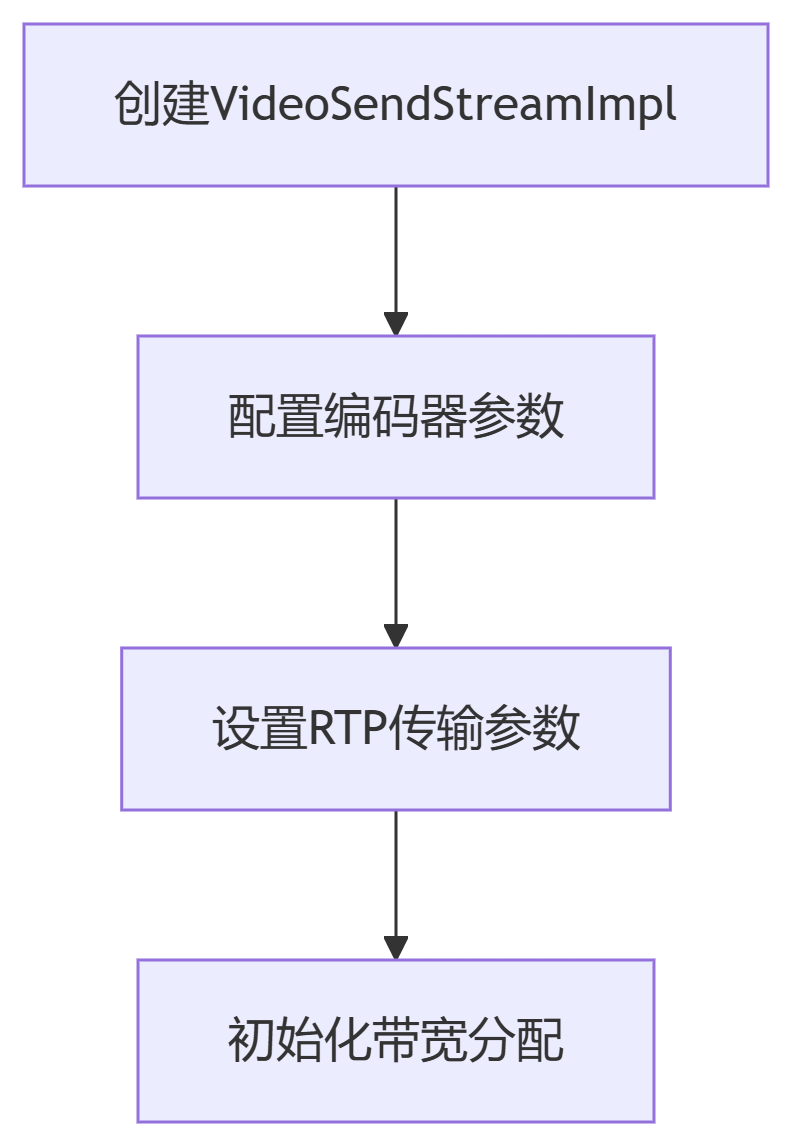

初始化：

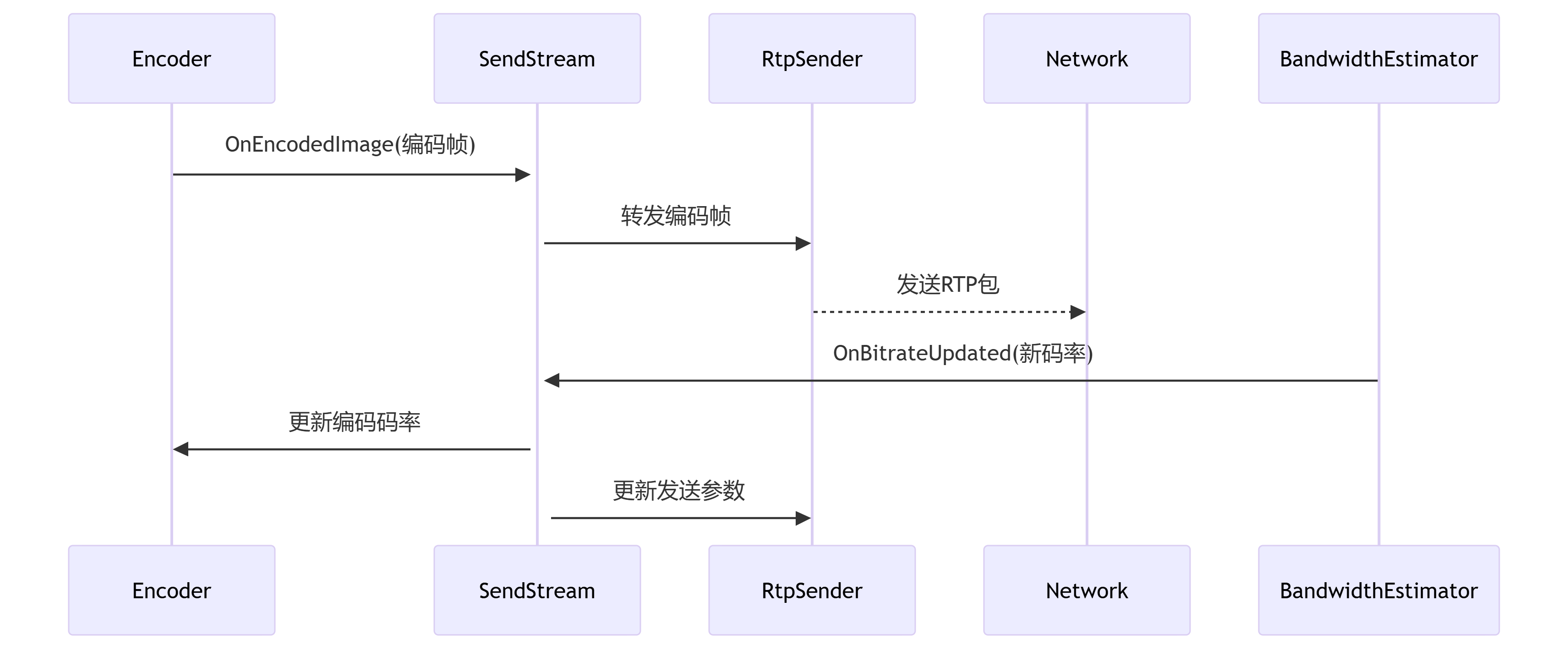

视频发送流程：

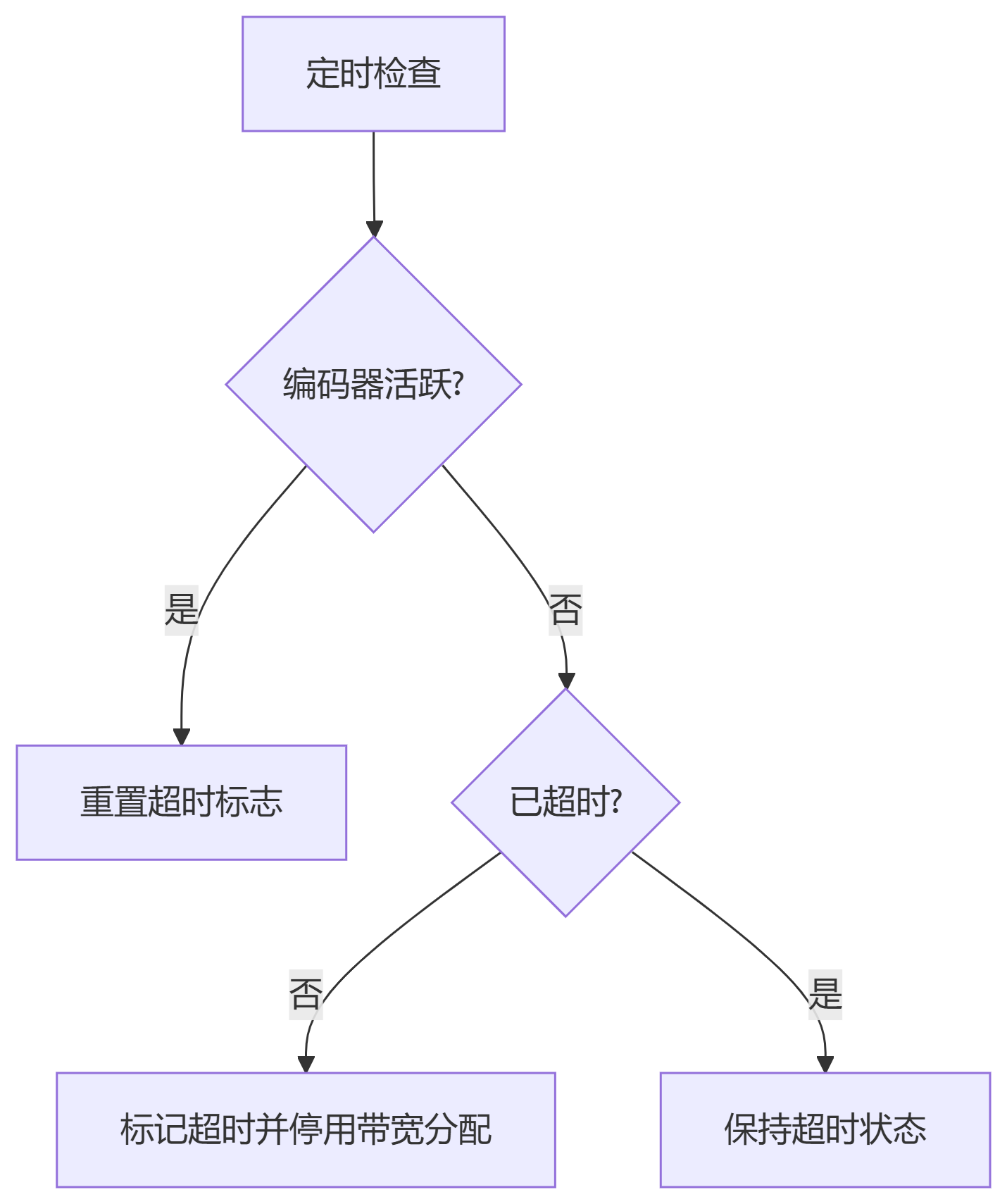

超时检测流程：

注释精要

// 视频发送流核心实现类
class VideoSendStreamImpl : public BitrateAllocatorObserver,
                            public VideoStreamEncoderInterface::EncoderSink {
  // ... 其他代码 ...

  // 处理带宽更新 (核心方法)
  uint32_t OnBitrateUpdated(BitrateAllocationUpdate update) override {
    RTC_DCHECK_RUN_ON(&thread_checker_);

    // 当BWE未提供稳定码率时，使用目标码率作为稳定码率
    if (update.stable_target_bitrate.IsZero()) {
      update.stable_target_bitrate = update.target_bitrate;
    }

    // 更新RTP视频发送器码率
    rtp_video_sender_->OnBitrateUpdated(update, ...);

    // 计算有效载荷码率（视频数据）
    encoder_target_rate_bps_ = rtp_video_sender_->GetPayloadBitrateBps();

    // 计算保护码率（FEC/重传）
    const uint32_t protection_bitrate = ...;

    // 计算链路分配码率（有效载荷-保护）
    DataRate link_allocation = ...;

    // 计算稳定目标码率（考虑网络开销）
    DataRate encoder_stable_target_rate = ...;

    // 限制码率不超过编码器最大值
    encoder_target_rate_bps_ = std::min(encoder_max_bitrate_bps_, ...);

    // 更新视频编码器码率
    video_stream_encoder_->OnBitrateUpdated(
        encoder_target_rate,
        encoder_stable_target_rate,
        link_allocation,
        ...);

    return protection_bitrate; // 返回保护带宽需求
  }
};

// 编码帧处理
EncodedImageCallback::Result VideoSendStreamImpl::OnEncodedImage(
    const EncodedImage& encoded_image,
    const CodecSpecificInfo* codec_specific_info) {

  activity_ = true; // 标记编码器活动

  // 在工作队列中处理状态更新
  worker_queue_->PostTask([this] {
    // 如果之前禁用了填充，现在重新激活
    if (disable_padding_) {
      disable_padding_ = false;
      SignalEncoderActive(); // 重新注册带宽观察者
    }

    // 检查是否有缓存的码率分配需要发送
    if (video_bitrate_allocation_context_ &&
        video_bitrate_allocation_context_->throttled_allocation) {
      OnBitrateAllocationUpdated(*video_bitrate_allocation_context_->throttled_allocation);
    }
  });

  // 转发到RTP视频发送器
  return rtp_video_sender_->OnEncodedImage(encoded_image, codec_specific_info);
}

VideoSendStreamImpl 是 WebRTC 视频发送系统的核心实现，负责管理视频编码、码率分配、RTP 封装和网络发送等全流程。是webrtc弱网控制核心组件。
