实验一 -DHCP
1.实验目的
客户端能够自动分配ip地址

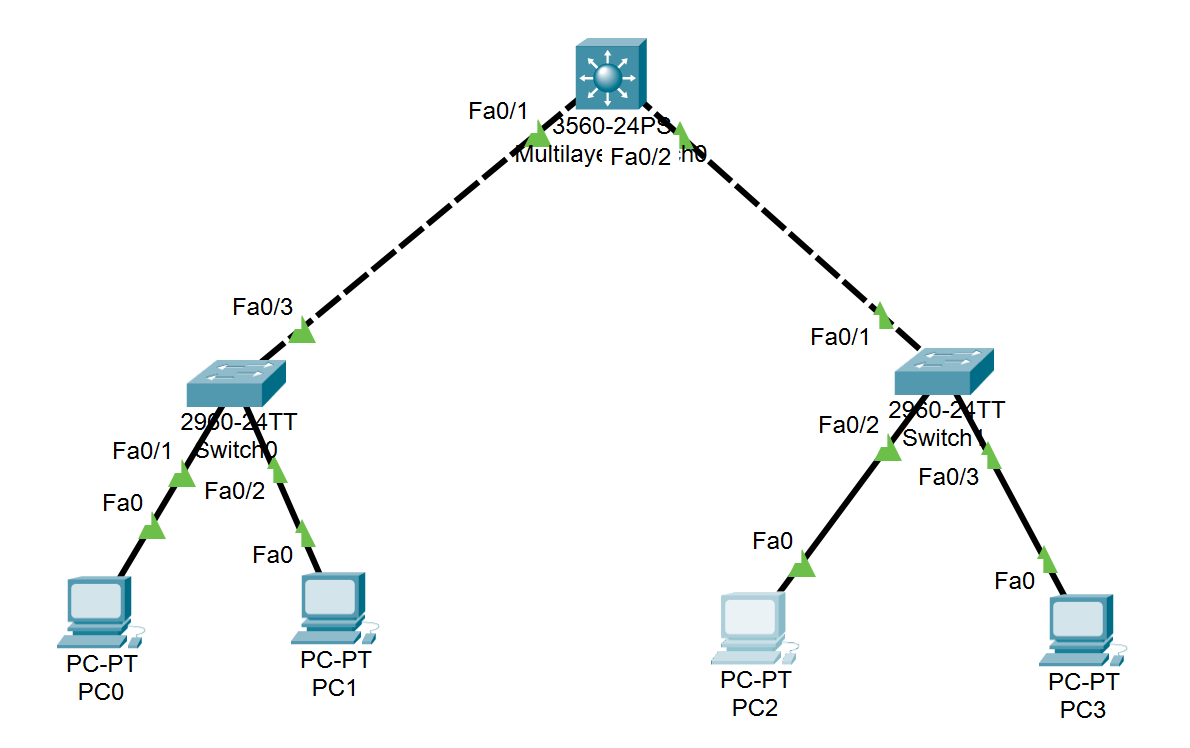

2.实验拓扑
3.实验配置
3.1三层交换机

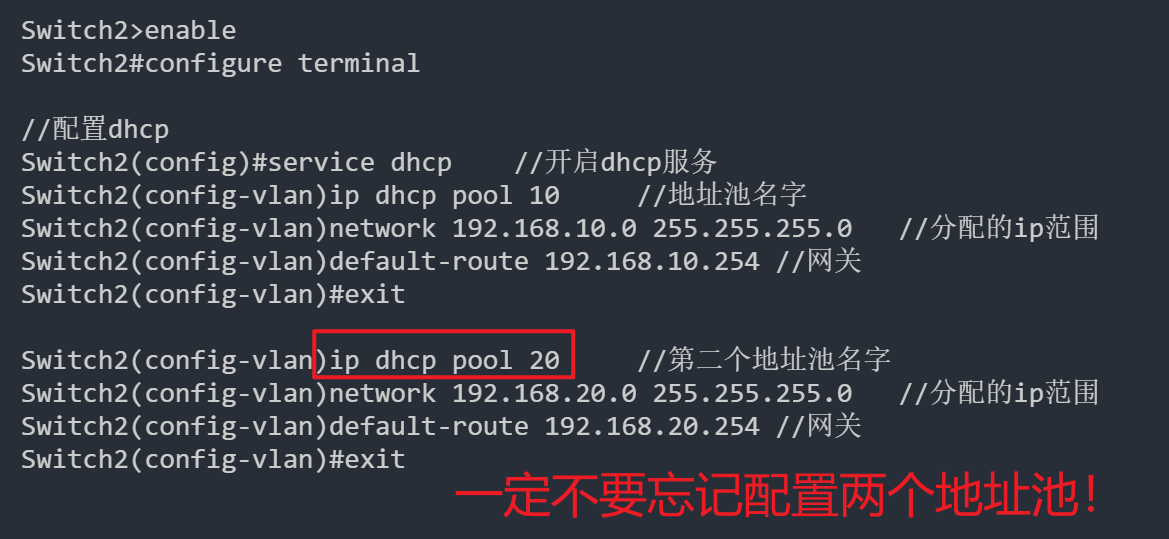

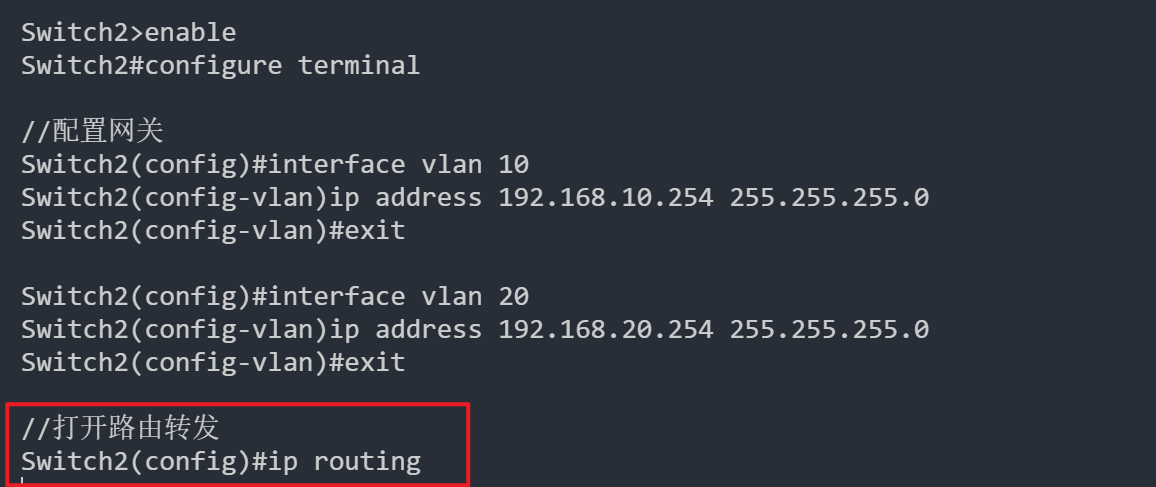

大致思路：创建vlan → 每个接口设置接口类型，注意要封装！→ 进入vlan接口配置网关让pc的数据能够顺利到达三层交换机 → 开启路由转发功能 → 配置DHCP
4.实验心得
这个实验只是在之前实验的基础上加上了pc端能够自动获取ip地址，所以在做dhcp配置之前，首先要保证网络的数据是能通的，所以要创建vlan、设置接口类型、设置网关。

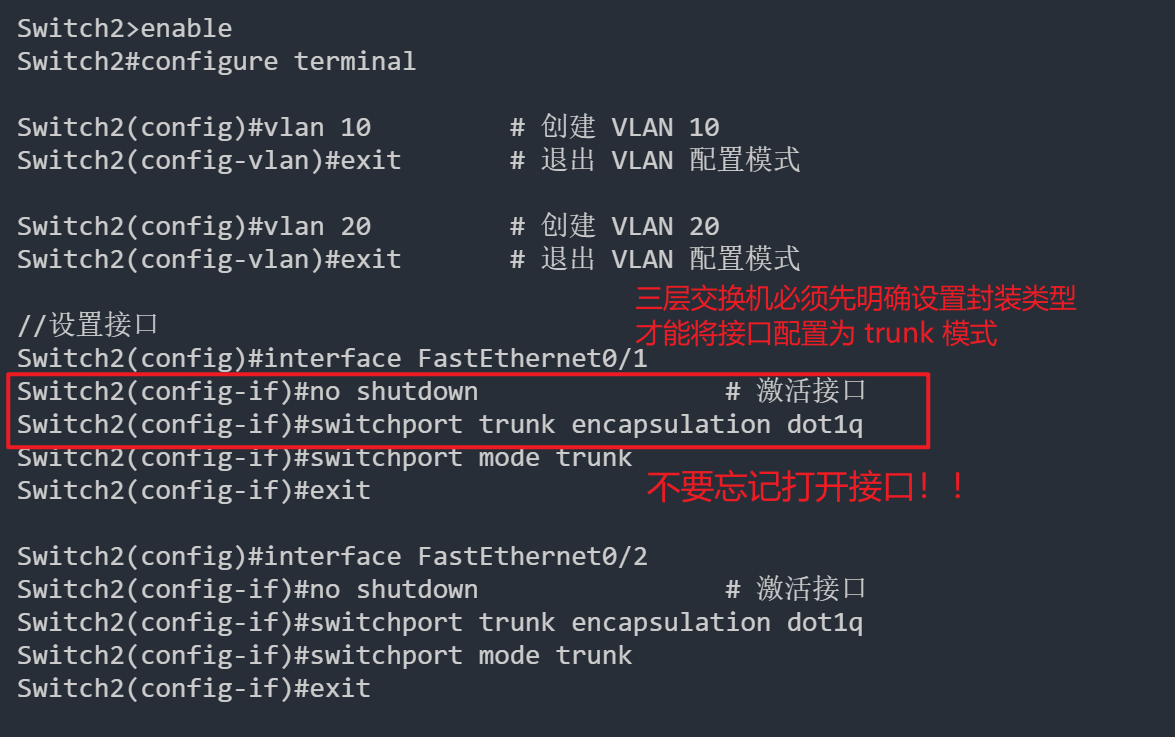

- 易错点：三层交换机设置trunk类型一定要先封装再设置！
- 有几个vlan就要配几个池。
实验二-中继代理
1.实验目的：
为了让客户端跨网段从 DHCP 服务器获取 IP 地址。

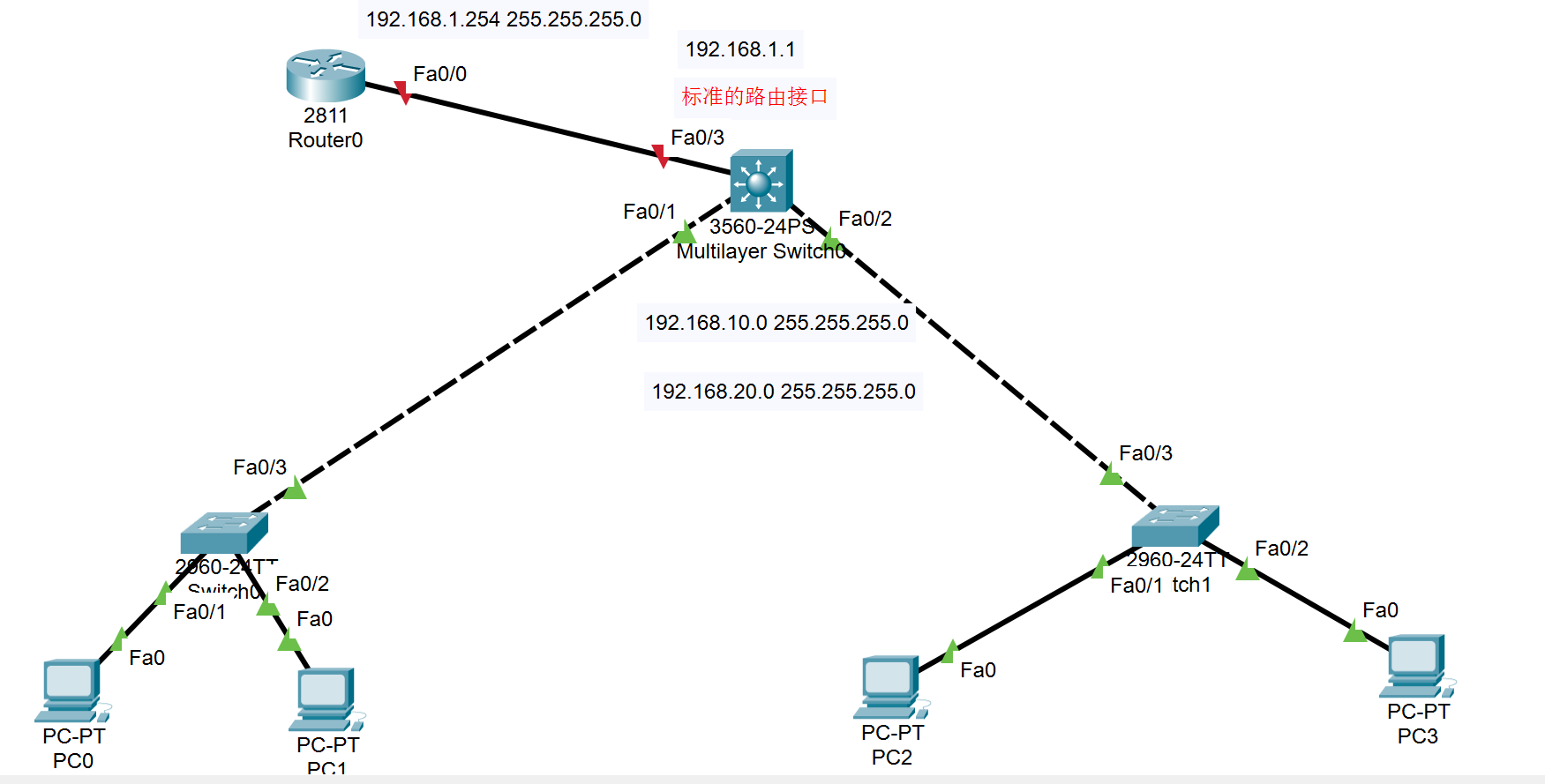

2.实验拓扑
3.实验配置
1.交换机（左右原理一样）
Switch(config)# vlan 10 // 创建 VLAN
Switch(config-vlan)# exit
Switch(config)# vlan 20
Switch(config-vlan)# exit
Switch(config)# interface FastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit
Switch(config)# interface FastEthernet 0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# exit
Switch(config)# interface FastEthernet 0/3
Switch(config-if)# switchport mode trunk
Switch(config-if)# exit
2.三层交换机

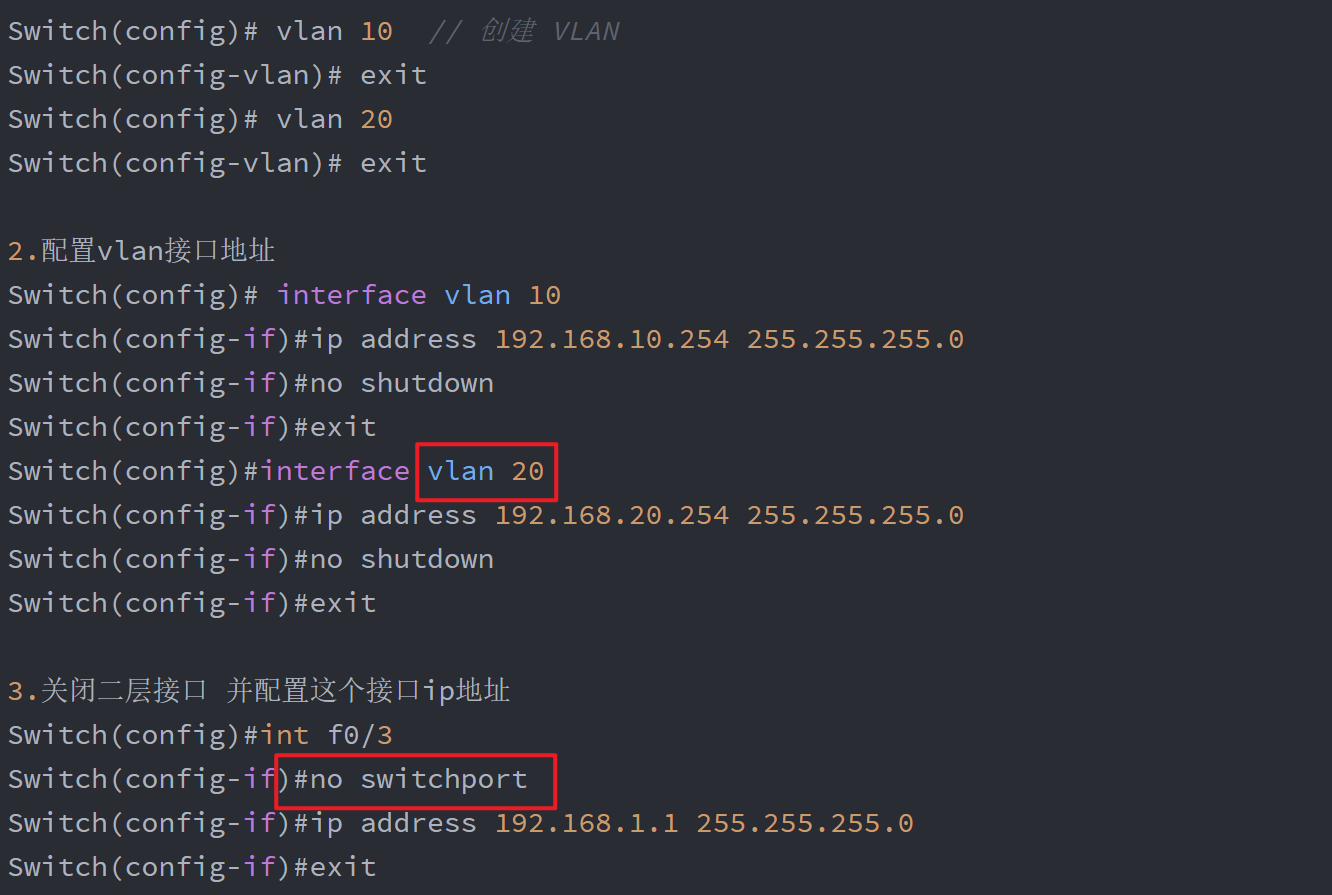

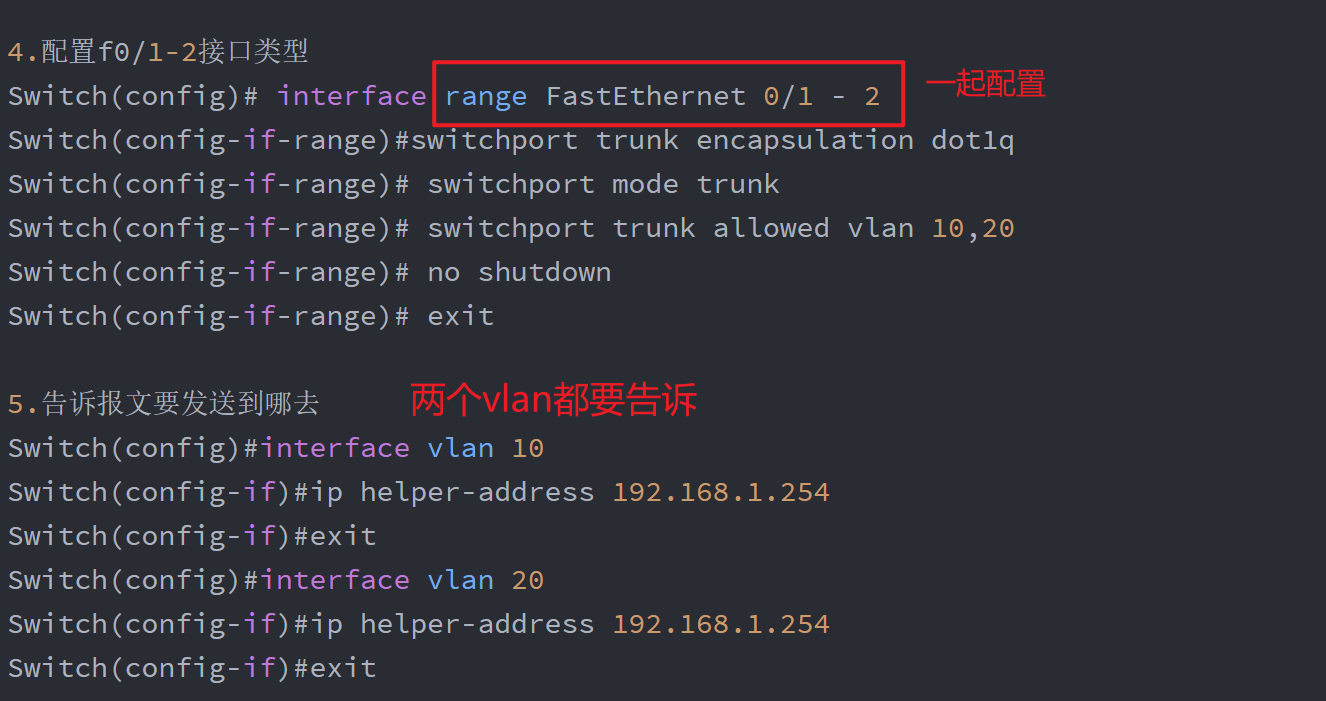

思路：1.创建vlan10 vlan20 → 2.配置vlan接口地址 → 3.配置f0/1-2接口类型 → 4.f0/3作为纯路由接口，关闭二层交换机接口 ，配置这个接口的ip的地址 → 5.配置中继代理告诉报文要发送到哪里去。
关闭三层交换机下的三层接口要先进入这个接口，再关闭。
3.路由器

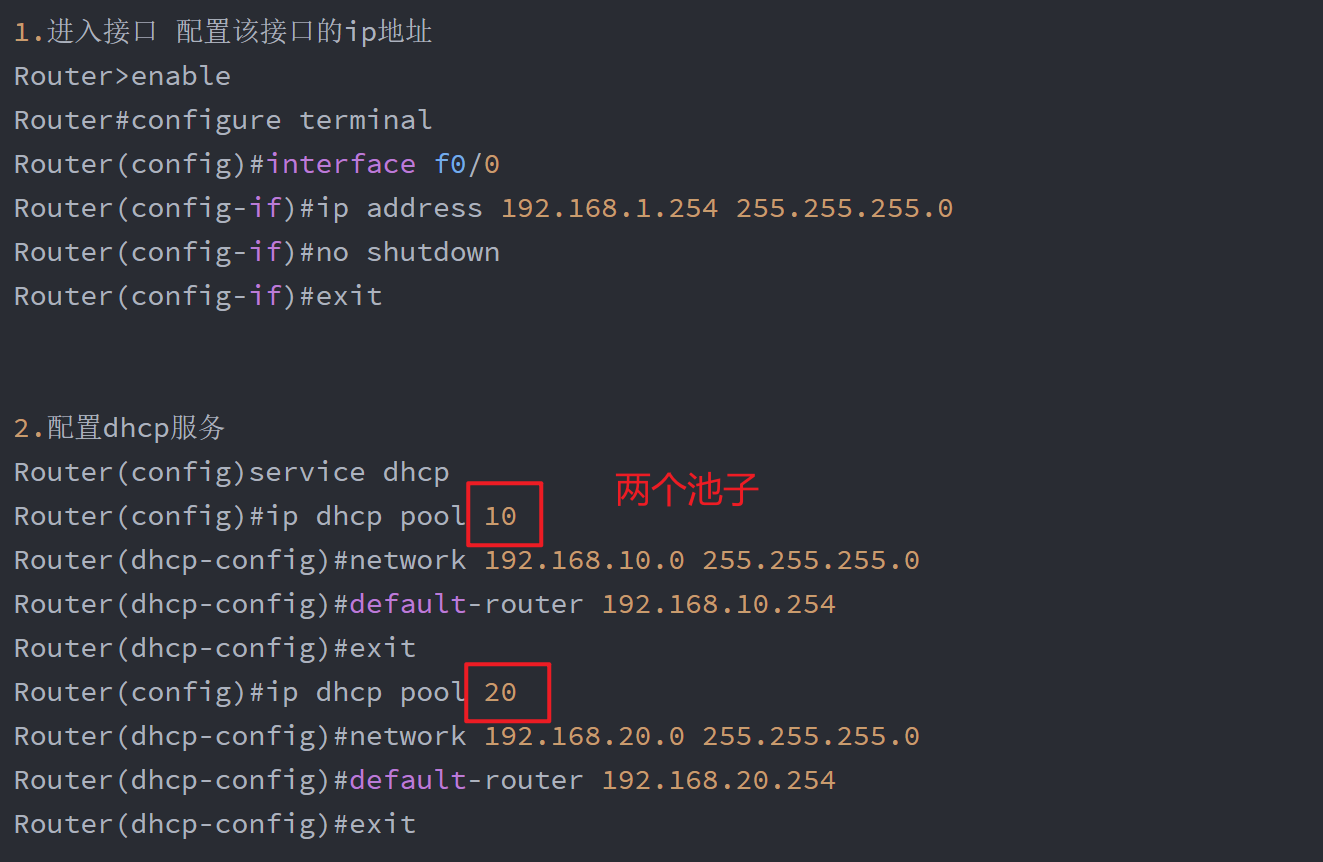

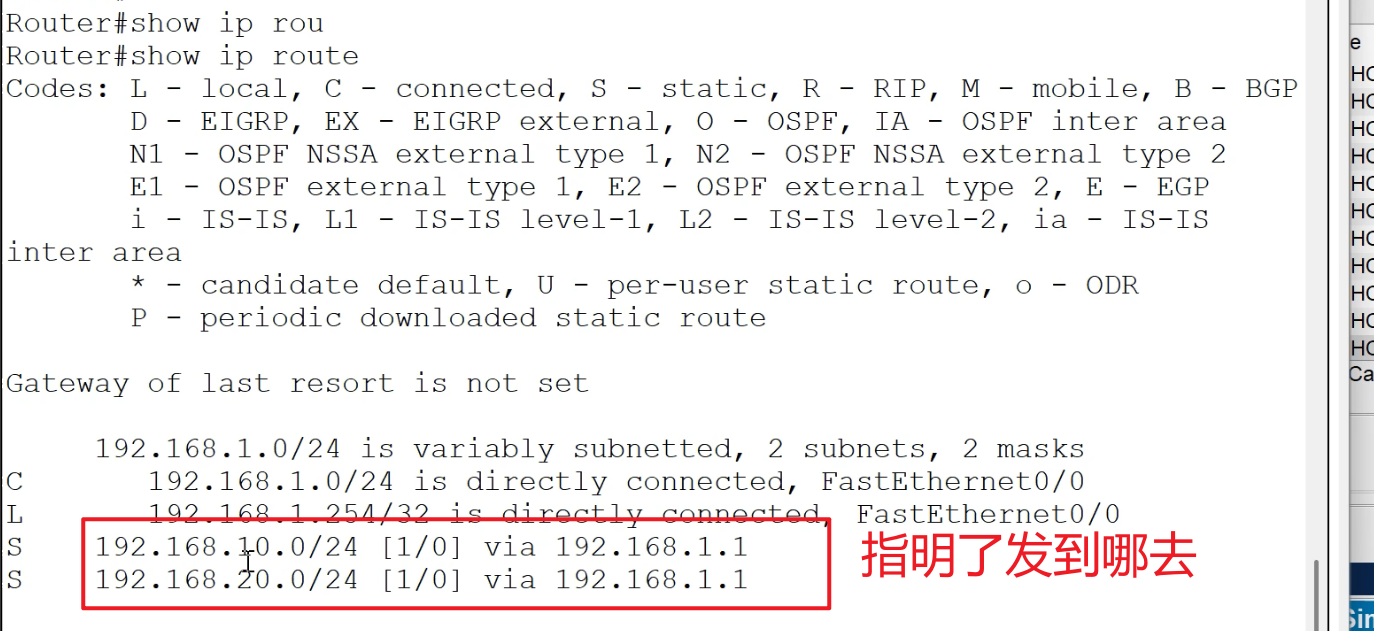

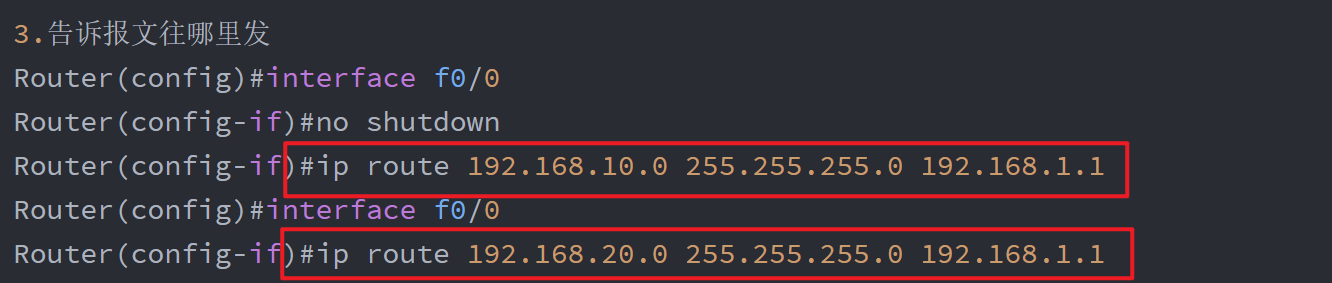

思路：1.进入接口 配置该接口ip地址 3.配置dhcp服务器 4.告诉报文该往哪发

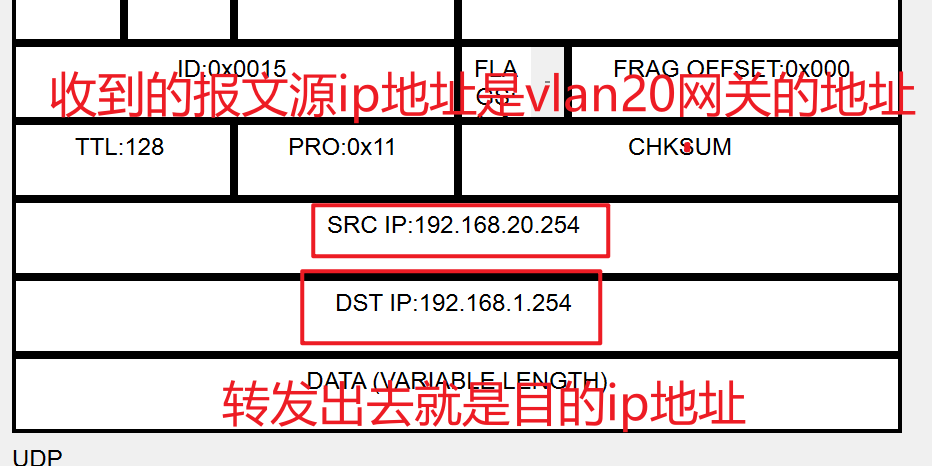

思考：为什么路由器成功接收后没有转发？

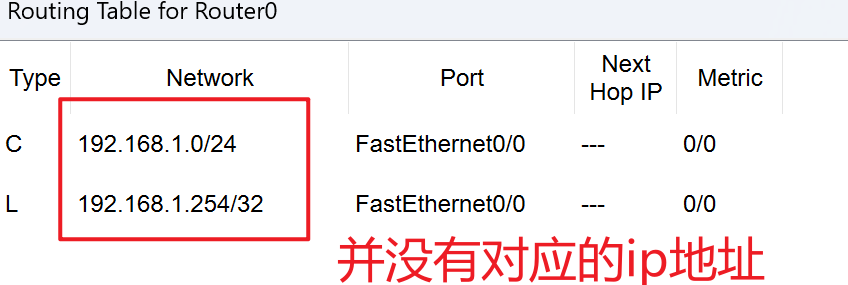

所以路由器收到的报文在路由表中没有对应的ip地址时，会直接丢弃。而交换机是广播发出去。
4.实验心得：
在配置dhcp实验中，我们要设置ip地址池和默认网关，那ip地址池是由谁决定的呢？--就是由三层交换机下虚拟接口的网关地址决定的。dhcp属于应用层协议，我们要想给客户端分配ip地址一定要先让这个网络中是通顺的，所以分配的地址一定要是可以通过vlan网关的。ip地址池确定好后，再根据地址池确定默认网关。
同理，配置路由器f0/0接口地址和三层交换机f0/3接口地址也是同样的道理，这两个地址只要确保能互相通信即可。
在这个实验中 新增了两个命令 一个在交换机上中继代理时要告诉报文发往哪里，在路由器上同样要告诉路由器发往哪去，注意两个命令格式不一样。

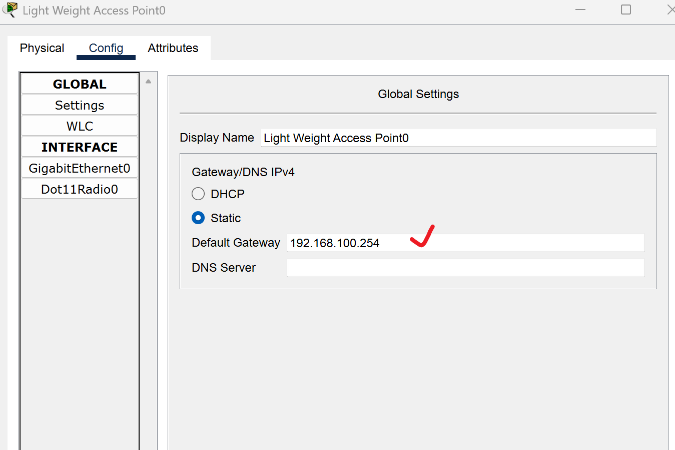

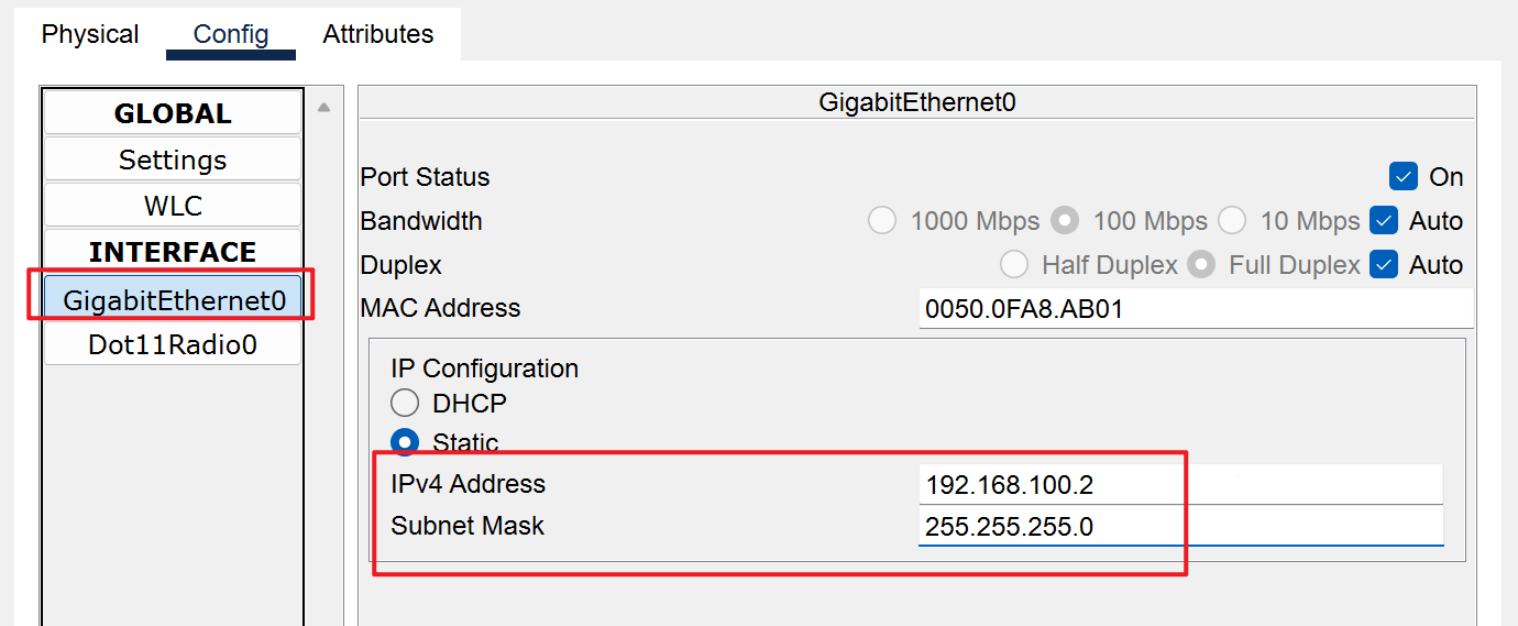

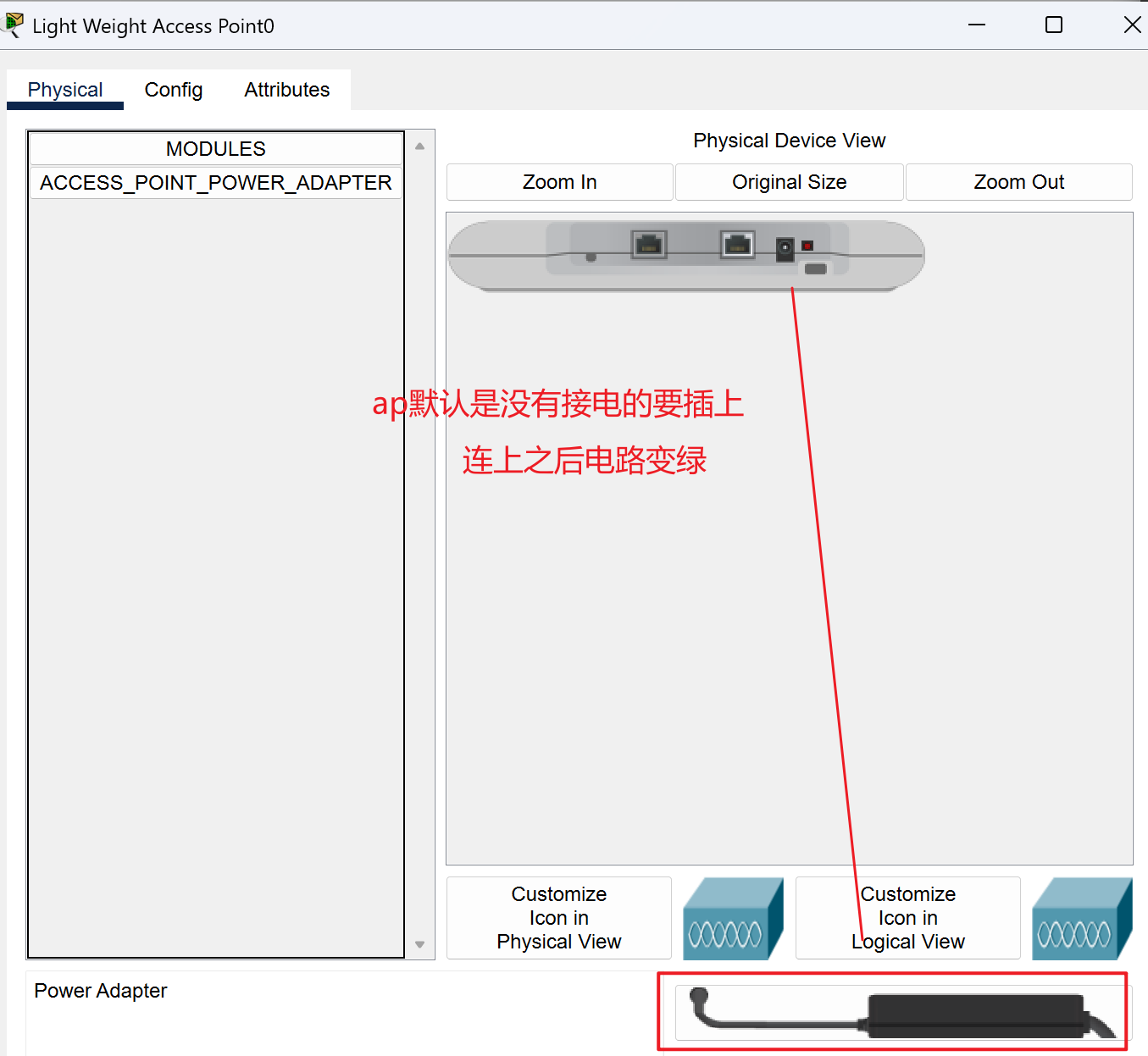

实验三-无线AP配置实验
一、实验目的
无线终端连接设备

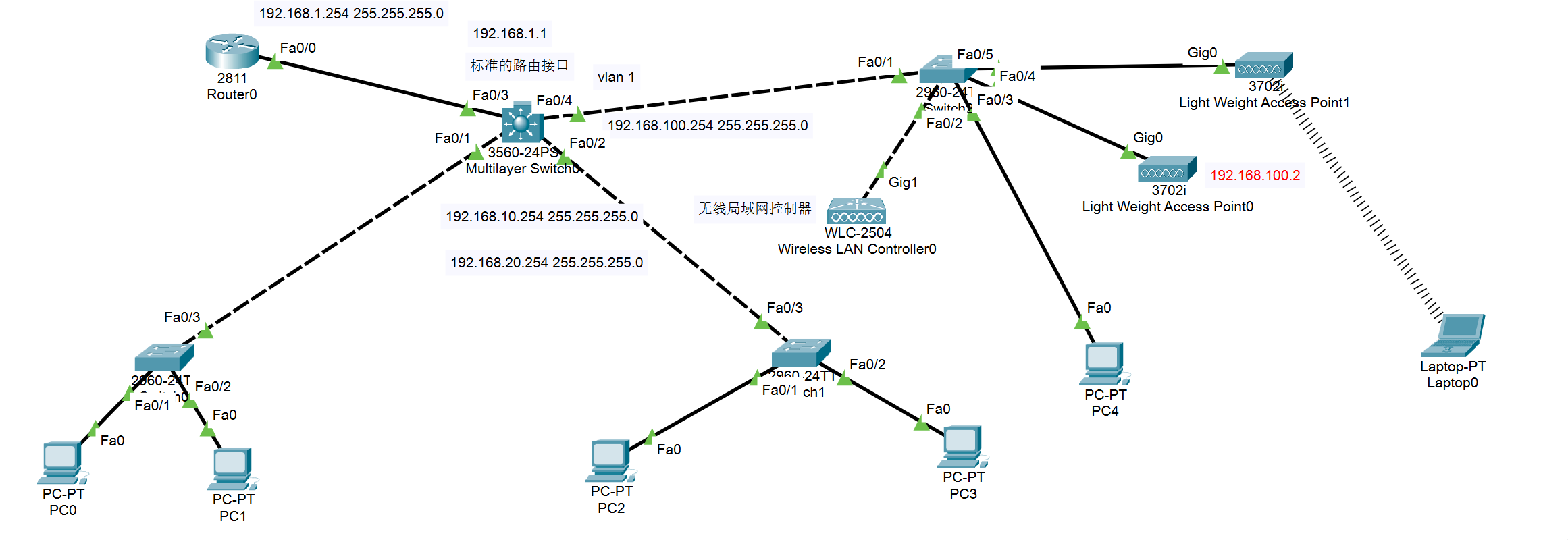

二、实验拓扑
三、实验配置
核心交换机
思路：新建vlan100？1.进入这个04接口设置接口类型 access 2. 设置04接口ip地址 3.告诉vlan100要发往哪
路由器
思路： 1.告诉vlan100要往哪发
新增交换机
思路：1.新建vlan100 2. 配置0-5接口access
4.实验心得：三层交换机和新增交换机之间可以的是trunk接口也可以是access接口，因为新增交换机下的设备都处于同一网段，只有一个vlan100.
