作者：Peng Wei $^{1}$ , Prabhash Ragbir $^{2}$ , Stavros G. Vougioukas $^{1}$ , Zhaodan Kong $^{2}$
单位： $^{1}$ 加利福尼亚大学戴维斯分校生物与农业工程系， $^{1}$ 加利福尼亚大学戴维斯分校机械与航空航天工程系
论文标题：Vision-based Navigation of Unmanned Aerial Vehicles in Orchards: An Imitation Learning Approach
论文链接：https://arxiv.org/abs/2508.02617v1
数据集：https://drive.google.com/drive/folders/1tZiZu2b680ZqZX4IVkYo1QmVzZMHSpVP

主要贡献

提出了基于视觉输入的无人机自主导航方法：利用变分自编码器（VAE）与模仿学习构建控制器，实现无人机在果园行间无需 GPS 即可自主飞行。
设计了基于干预的模仿学习框架：通过人类飞行员在危险情境下的实时干预，逐步优化无人机的控制策略，仅需少量迭代即可实现稳定的自主导航。
在真实果园环境中实现了验证：首次在真实果园中部署并验证了该策略的有效性，证明其在不同树种、季节和速度下具有良好的泛化能力，显著减少人工干预并优于现有基线算法。

研究背景

无人机在农业场景中的应用日益广泛，包括作物监测、产量估算、病虫害检测和精准施药等。
在果园环境中，GPS信号受树冠遮挡严重，且存在大量不规则障碍（枝条、叶片），使得传统依赖 GPS 和激光雷达的导航方式效果不佳。
现有基于模块化（感知-规划-控制）的导航方法计算开销大且不够鲁棒。相比之下，人类驾驶员仅依靠视觉即可完成飞行，启发了研究者发展端到端的视觉-运动策略（visuomotor policy）。
强化学习虽然在无人驾驶、机器人等领域展现潜力，但在安全关键系统中存在样本效率低、试错风险高等问题；因此，模仿学习（IL）成为更合适的替代方案。

方法

UAV 平台

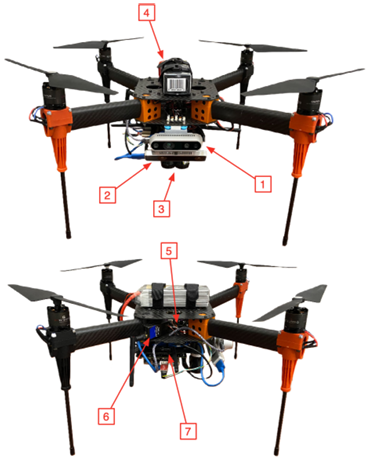

开发了一套定制化四旋翼无人机平台，其主要特征如下：

机体结构：450 mm 轴距，最大起飞重量 1.8 kg，续航约 13 分钟。
感知模块：
- Intel RealSense D435i RGB 相机（前向安装，视场角 70°）；
- Intel RealSense T265 相机用于视觉里程计（VIO）；
- SF11/C 激光测高仪用于高程测量。
控制与计算：
- 飞控：PixRacer R15，运行 PX4 自动驾驶栈，负责低层级控制；
- 计算核心：Nvidia Jetson Xavier NX，负责状态估计、深度学习推理和高层规划；
- 外部SSD 用于数据存储；
- 无线电模块用于遥测与人工干预。

该平台兼顾了轻量化、续航时间与实时计算能力，适合果园复杂环境中的自主飞行。

干预式模仿学习框架

为解决传统行为克隆在分布外状态下易失效的问题，本文采用基于干预的 DAgger方法。

基本思想：学习策略 πθ 通过最小化与专家策略 πE 的差异来优化：

$\pi^*_\theta = \arg\min_\theta D(\pi_\theta, \pi_E)$

算法流程：
- 初始阶段收集专家完整示范作为训练数据集；
- 策略 $πθ\pi_\theta$ 在真实飞行中执行，若即将进入危险状态，人类飞行员立即接管；
- 系统仅记录干预片段，加入数据集并重新训练策略；
- 多轮迭代后，策略在减少人工干预的同时逐步趋于稳定。

基于 VAE 的控制器

无人机的导航策略由变分自编码器（VAE）与策略网络组成，统称为 VAE-based Controller。

变分自编码器 (VAE)

功能：将高维图像压缩至低维潜在空间，提取关键信息以增强泛化能力。
结构：
- 编码器：五层卷积 + LeakyReLU，输入尺寸 128×128×3，输出潜在向量维度 256；
- 解码器：五层反卷积 + ReLU，将潜在向量重建为图像。
损失函数：
$LVAE(ϕ,ψ)=∥x−pϕ(x^∣z)∥2−β⋅DKL(qψ(z∣x),p(z)) L_{VAE}(\phi,\psi) = \|x - p_\phi(\hat{x}|z)\|^2 - \beta \cdot D_{KL}(q_\psi(z|x), p(z))$
其中 $β\beta$ = 3，用于平衡重建误差与 KL 散度。部署时，仅使用编码器生成潜在向量。

策略网络

结构：两层 MLP（每层256单元，ReLU激活），输出为偏航速率（范围 [−1,1]）。
输入：VAE潜在向量 + 无人机状态（姿态、速度）。
训练目标：最小化专家动作与策略输出的均方误差：
$L_{policy}(\theta) = \|\pi_\theta(a|s) - \pi_E(a|s)\|^2, \quad s \in D$

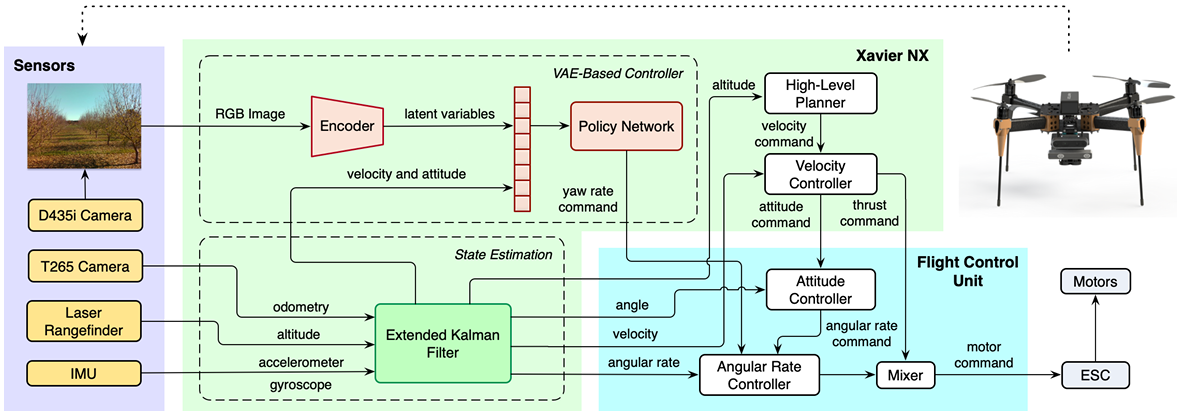

系统架构

整套系统采用分层控制架构：

状态估计：
- T265 相机提供 VIO；
- 激光测高仪提供高度；
- IMU数据与传感器信息融合至 EKF，输出无人机完整状态。
高层控制：
- 规划器根据 EKF 状态维持恒定高度与前向速度；
- VAE 控制器实时生成偏航速率命令（30 Hz）。
低层控制：
- PX4 自动驾驶栈执行级联 PID 控制，输出电机转速。
人机交互：
- 人类飞行员可遥控无人机以采集示范，或在危险状态下干预接管。

数据采集与训练

数据环境：加州 UC Davis 混合果园（杏仁、核桃、李子、桃树、开心果），行距 6.1 m，树距 4.6 m，行长约 73 m。

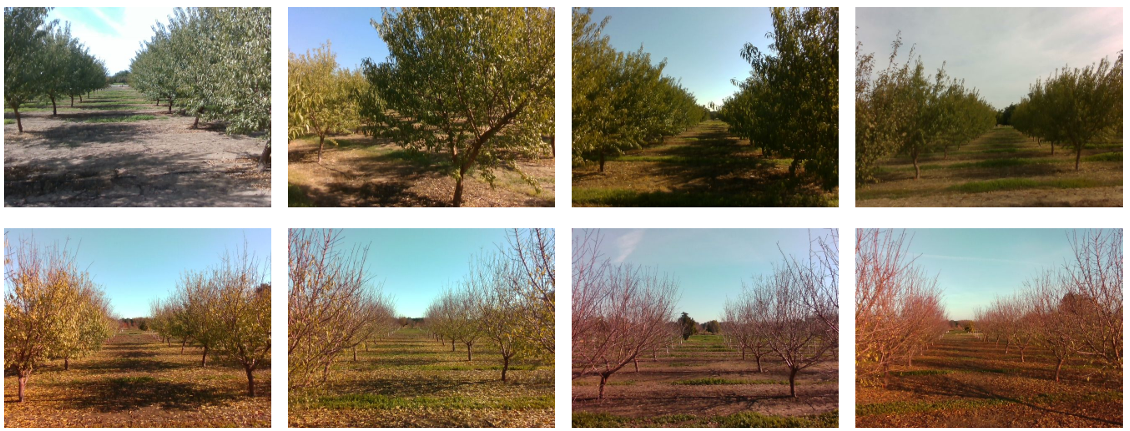

图像数据集：110,551 张 RGB 图像，涵盖不同季节、天气、时间。
专家示范：约 31,887 条（35 分钟飞行数据），主要为偏航修正。
训练策略：
- 先训练 VAE 提取视觉特征；
- 冻结 VAE 编码器，利用专家示范训练策略网络；
- 采用 ADAM 优化器；
- 每次迭代收集干预数据（首轮 23,557，后续逐渐减少）。

实验结果

定性结果

训练环境验证

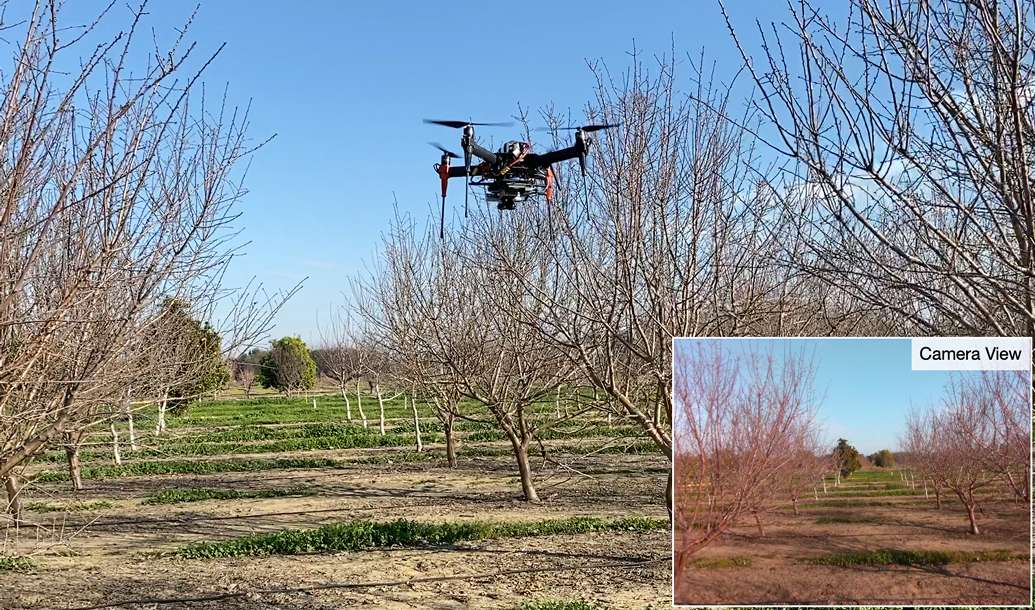

无人机在 UC Davis 的混合果园六条训练行中进行飞行实验。
第一次迭代训练后：无人机能够学习基本的飞行和避障行为，但在复杂场景下仍需人工干预。

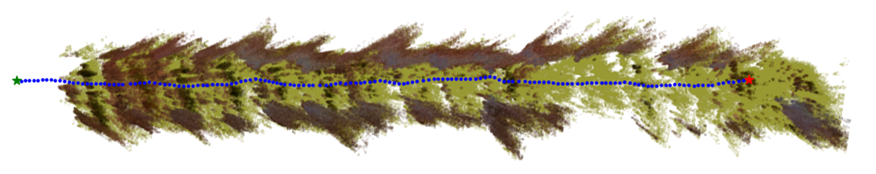

三次迭代训练后：无人机实现了完全自主飞行，能够连续通过果树行间，无需人工接管。

未见环境泛化测试

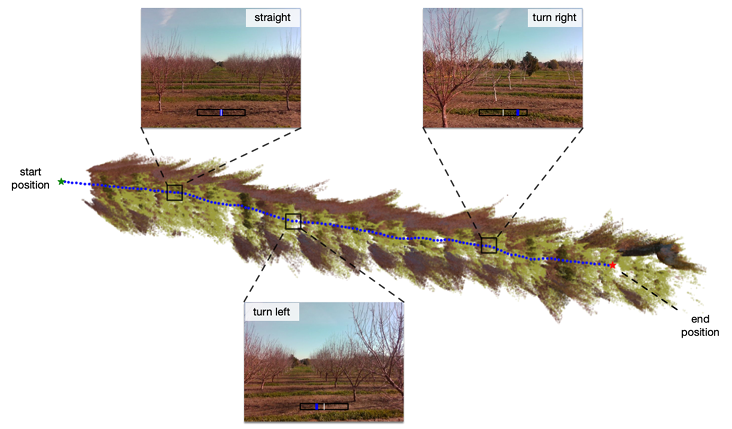

同一果园中新行：在未用于训练的果树行（冬季），无人机成功完成飞行任务，显示出良好的泛化能力。

新果园环境：在核桃园与杏仁园（春季，枝叶更密集）进行测试：

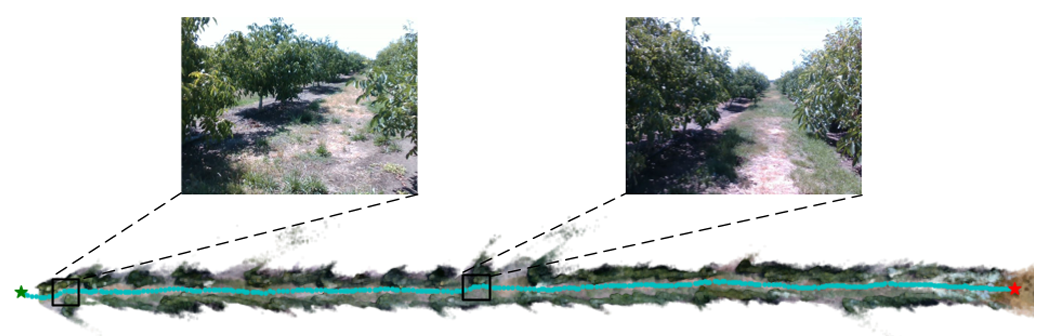

- 在核桃园（行距较宽）中，无人机能自主完成整个行的飞行。

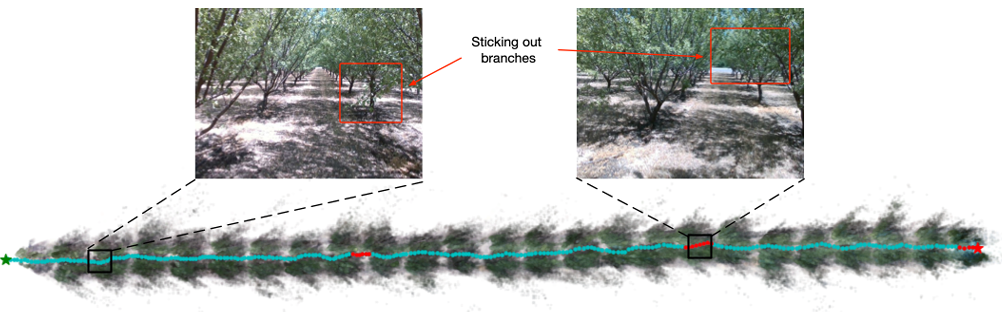

- 在杏仁园（行距更窄、枝叶更密）中，尽管在大部分区域表现良好，但在局部复杂场景中仍需人工干预。

定量结果

与基线方法对比

本文与两种基线控制器进行了对比实验：

Baseline1：基于人工特征与线性回归（Ross et al., 2013）。
Baseline2：基于紧凑 CNN 的端到端控制（Loquercio et al., 2018）。

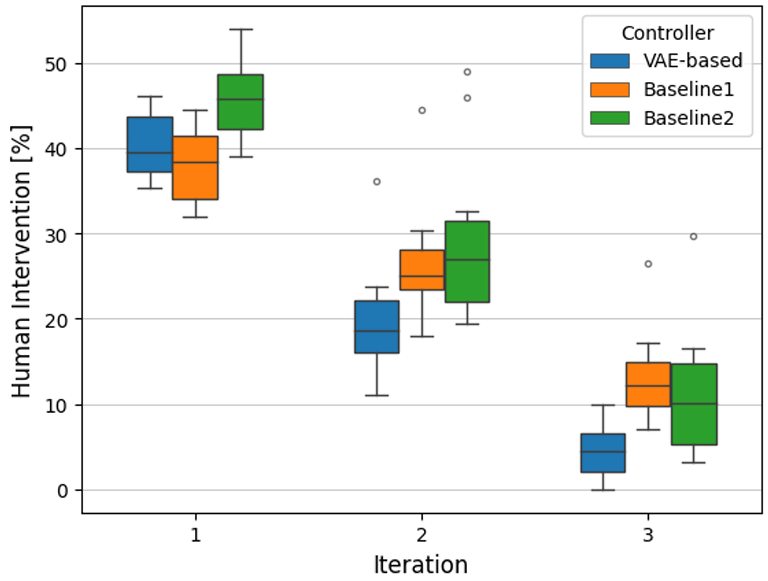

指标一：人工干预率
- 三种方法均随迭代次数增加而减少干预率。
- VAE 控制器在三轮训练后干预率降至 低于 10%，显著优于基线方法。

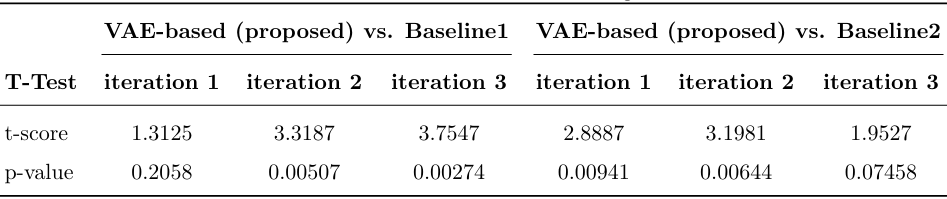

- t 检验结果显示，VAE 控制器与基线之间的差异在统计学上显著（表1）。

指标二：飞行距离
- 在训练行与未见行均测试 10 次，计算无人机在需要人工干预前的平均飞行距离。

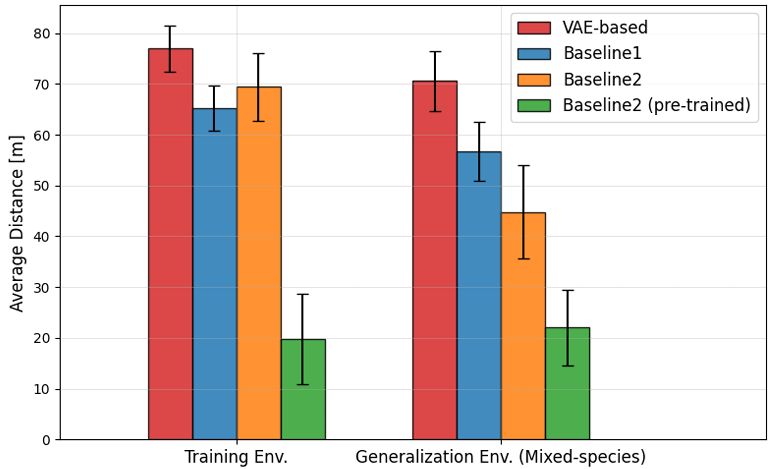

- VAE 控制器在两类环境中均表现最佳，飞行距离最长（图13）。

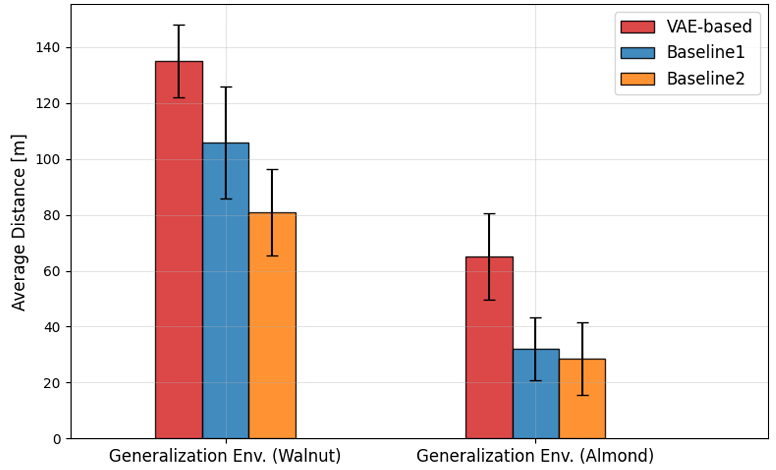

- 在新果园（核桃与杏仁园）测试中，VAE 控制器依旧优于基线方法（图14）。

实时计算效率

在 Jetson Xavier NX 上运行时，三种方法的平均单帧处理时间分别为：
- Baseline1：34.1 ms（显著较慢）；
- Baseline2：2.43 ms；
- VAE 控制器：2.85 ms。
结果表明，所提方法能满足实时导航需求，同时相比基线1大幅节省计算资源。

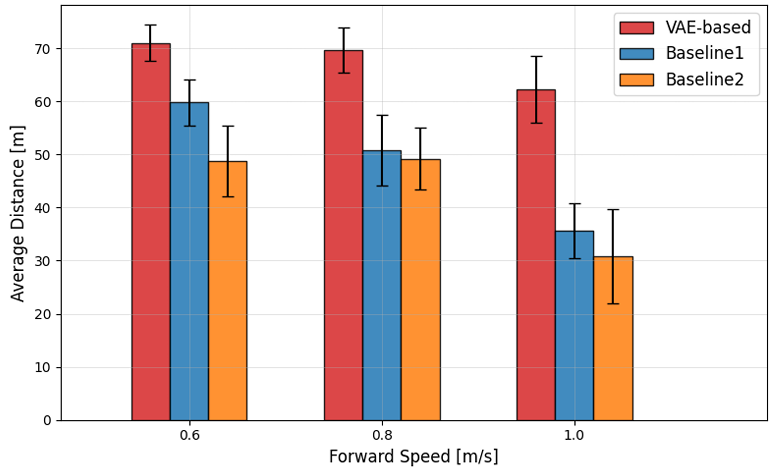

不同速度下的鲁棒性

训练阶段无人机速度为 0.6 m/s，测试时将速度提高至 0.8 m/s 和 1.0 m/s。
所有控制器在速度升高时失败率增加，平均飞行距离下降。
VAE 控制器在高于训练速度的条件下仍保持较优性能，相比基线更稳定。

讨论

系统组件的重要性

扩展卡尔曼滤波器（EKF）：用于多源传感器融合（VIO、激光测高、IMU），确保无人机状态估计的稳定性，是实现鲁棒自主飞行的基础。
高度与速度控制器：通过维持恒定飞行高度与前向速度，减少了因人类操作差异带来的数据分布不一致问题，使模仿学习更专注于偏航控制任务。
与农业应用的契合：在精准农业中，无人机往往需要在固定高度和速度下进行监测，因此该设计不仅有利于学习过程稳定，也符合实际应用需求。

与基线方法的比较分析

基线1（线性回归）：过于保守，预测的控制命令集中在中间区间，缺乏产生大幅偏航的能力，容易在复杂环境中失效。
基线2（CNN）：虽然在训练集上拟合较好，但存在过拟合问题，在新环境下泛化性差。
VAE 控制器：在控制命令分布上兼顾了拟合度与方差，既能学习到人类专家的行为模式，又能保持适度探索能力，因此在不同环境下表现更优。

失败案例与局限性

尽管控制器整体表现良好，但在以下场景中仍存在不足：

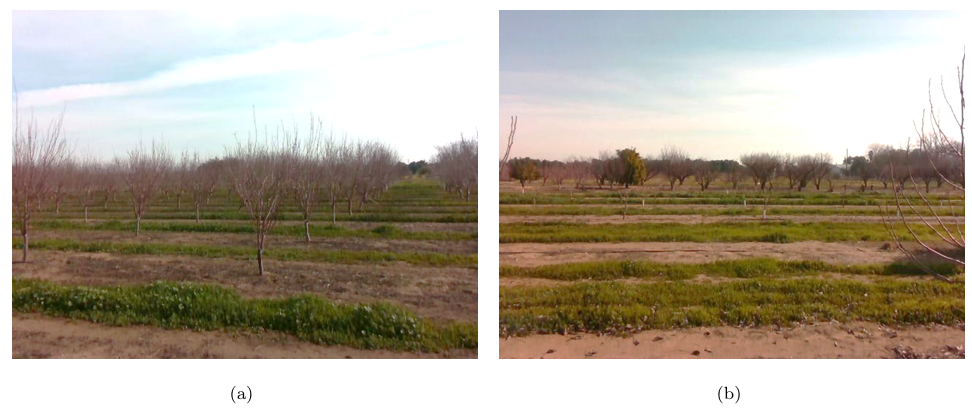

缺失树木的一侧：无人机因失去行间结构特征而产生航向模糊，需要人工干预重新校正。
行尾区域：视觉特征稀疏，导致策略输出不稳定，需切换至人工控制完成转场。

这些问题表明，现有策略在环境不规则或特征稀缺时容易失效。未来可通过引入记忆机制（保持航向稳定）或结合 GPS 规划器（行尾过渡）进行改进。

人类干预与学习效率

实验表明，人类干预在前三次迭代能有效提供高质量数据，显著提升策略性能。
随着无人机策略趋于成熟，飞行员难以判断何时介入，往往在接近失效时才干预，导致数据一致性下降，甚至可能降低训练效果。
因此，论文建议：
- 限制迭代次数（本研究为三次），避免“噪声干预”影响模型；
- 在未来工作中引入 计算机辅助模块，帮助人类更一致地判断干预时机。

可迁移性与平台依赖

当前策略依赖于特定无人机的动力学特性（质量、惯量），无法直接“零样本”迁移至不同平台。
一种潜在的解决方案是结合自适应低层控制器（如张等人提出的方法），使高层策略能在不同机体上无缝部署。

总结与未来工作

总结：
- 本文提出了一种基于视觉输入的无人机自主导航策略，通过 VAE 提取视觉特征，并结合干预式模仿学习进行训练，在真实果园环境中实现了高效、可靠的自主飞行。
- 实验验证了该方法在不同环境和速度下的鲁棒性与泛化能力，相较于现有方法具有更低的人工干预率和更长的自主飞行距离。
未来工作：
- 引入恢复规划模块：使无人机在遇到危险状态时能够自主恢复，而非依赖人工干预。
- 适配不同平台：考虑无人机动力学差异，实现控制器的跨平台可迁移性。
- 增强鲁棒性：应对缺失树木、行尾稀疏特征等导致的失败情形。
- 多机协同：将框架扩展至多无人机协作导航，可结合博弈论与多智能体强化学习实现集群协同。
- 动态环境适应：探索在存在移动目标或外部干扰（如风）的环境下的性能表现。
