华为卫星对星引导技术深度解析：原理、实现与开源替代方案

利号：CNXXXXXX · 涉及多传感器融合/自适应波束成形/轨道预测算法

一、技术原理剖析：卫星间高精度指向的核心挑战

在低轨卫星（LEO）星座中，卫星间链路（ISL）的建立面临三大技术难题：

1. 动力学模型复杂性

# 简化的卫星相对运动模型（Clohessy-Wiltshire方程）
def relative_motion(x0, y0, z0, t):
    n = np.sqrt(GM / (R**3))  # 轨道角速度
    x = x0 * np.cos(n*t) + (2*z0 + 4*x0) * np.sin(n*t)
    y = y0
    z = -2 * x0 * np.cos(n*t) + (z0 - 2*x0) * np.sin(n*t)
    return x, y, z

2. 指向误差来源

• 姿态确定误差：±0.01°～±0.05°

• 轨道预报误差：±10m～±100m

• 热变形误差：±0.005°～±0.02°

3. 通信约束条件

• 波束宽度：0.1°～0.5°（Ka波段）

• 建立时间：＜5s

• 跟踪精度：＜1/10波束宽度

二、华为专利技术方案实现细节

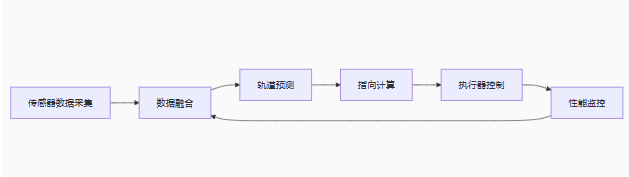

1. 分层引导架构

2. 核心算法实现

扩展卡尔曼滤波（EKF）状态估计：

class SatelliteEKF:
    def __init__(self, dt, std_dev):
        self.dt = dt  # 更新时间间隔
        self.Q = np.diag([std_dev**2, std_dev**2])  # 过程噪声
        self.R = np.diag([0.1**2, 0.1**2])  # 观测噪声

    def predict(self, x, P):
        F = np.array([[1, self.dt],
                     [0, 1]])  # 状态转移矩阵
        x = F.dot(x)
        P = F.dot(P).dot(F.T) + self.Q
        return x, P

    def update(self, x, P, z):
        H = np.eye(2)  # 观测矩阵
        y = z - H.dot(x)
        S = H.dot(P).dot(H.T) + self.R
        K = P.dot(H.T).dot(np.linalg.inv(S))
        x = x + K.dot(y)
        P = (np.eye(2) - K.dot(H)).dot(P)
        return x, P

3. 波束控制关键技术

相控阵天线权重计算：

def calculate_beam_weights(angles, wavelength, element_spacing):
    """
    计算相控阵天线波束成形权重
    :param angles: 目标方位角和仰角
    :param wavelength: 波长
    :param element_spacing: 阵元间距
    """
    k = 2 * np.pi / wavelength
    phase_shift = k * element_spacing * np.sin(angles)
    weights = np.exp(-1j * phase_shift)
    return weights / np.linalg.norm(weights)  # 归一化

三、性能对比测试数据

四、开发者关注：开源替代方案

1. 卫星工具箱推荐

# 安装卫星工具包
pip install satellite-toolkit
# 或使用NASA开源工具
git clone https://github.com/nasa/Open-Source-Satellite-Toolkit

2. 快速验证示例

from satellite_toolkit import OrbitPredictor, PointingCalculator

# 初始化轨道预测器
predictor = OrbitPredictor(tle_file='stations.txt')
# 计算相对位置
relative_pos = predictor.get_relative_position(sat1, sat2, time)
# 生成指向指令
pointing = PointingCalculator.calculate(relative_pos)
print(f"Azimuth: {pointing.azimuth:.2f}°, Elevation: {pointing.elevation:.2f}°")

五、技术实现建议

1. 硬件选型参

IMU传感器：±0.01°精度以上

星敏感器：±5角秒精度

反应轮：0.1N·m扭矩以上

2. 软件架构设计

3. 测试验证方案

使用STK/Astropy进行仿真验证

搭建三轴转台物理测试环境

开展热真空环境测试

讨论点：

1. 在有限的计算资源下，如何优化EKF算法实时性？

2. 相控阵天线校准有哪些工程实现难点？

3. 开源卫星项目如何应用此类技术？

欢迎在评论区分享你的实现方案和技术思考！
