10.2 工程学中的矩阵（2）

十、例题

【例3】求由弹簧连接的 $100$ 个质点的位移 $u(1),u(2),...,u(100)$, 弹性系数均为 $c=1$, 每个质点受到的外力均为 $f(i)=0.01$. 画出两端固定和固定-自由这两种情形 u 的图形。
解：

% 参数设置
n = 100;            % 质点的数量
c = 1;              % 弹性系数
f = 0.01*ones(n,1); % 每个质点受到的外力

% 1. 两端固定边值条件
% 使用diag函数构造矩阵A
A0 = diag(ones(n+1, 1), 0)-diag(ones(n,1), -1);        % A0是一个101*100的矩阵，这里创建一个101*101的矩阵
A0 = A0(:, 1:n);                                       % 截取前100列即可得到矩阵A0

% 构造刚度矩阵K
K_fixed = A0'*A0;                   % 由于弹性系数均为1，所以此处不含有矩阵C

% 求解位移u
u_fixed = K_fixed \ f;

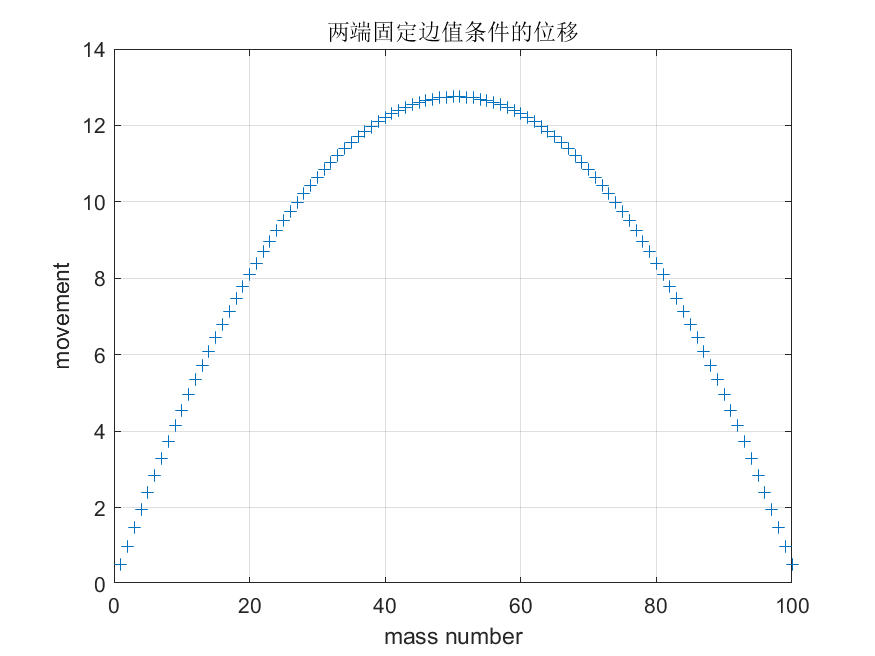

% 绘制两端固定边值条件的位移图
figure(1);
plot(u_fixed, '+');
xlabel('mass number');           % 质点编号
ylabel('movement');              % 位移
title('两端固定边值条件的位移');
grid on;
print -dpng fixed_fixed_displacement.png;

% 2. 固定-自由边值条件
% 构造矩阵 A
A1 = A0(1:n, :);        % A1是一个方阵，取A0的前100行即可

% 构造刚度矩阵K
K_free = A1'*A1;

% 求解位移
u_free = K_free \ f;

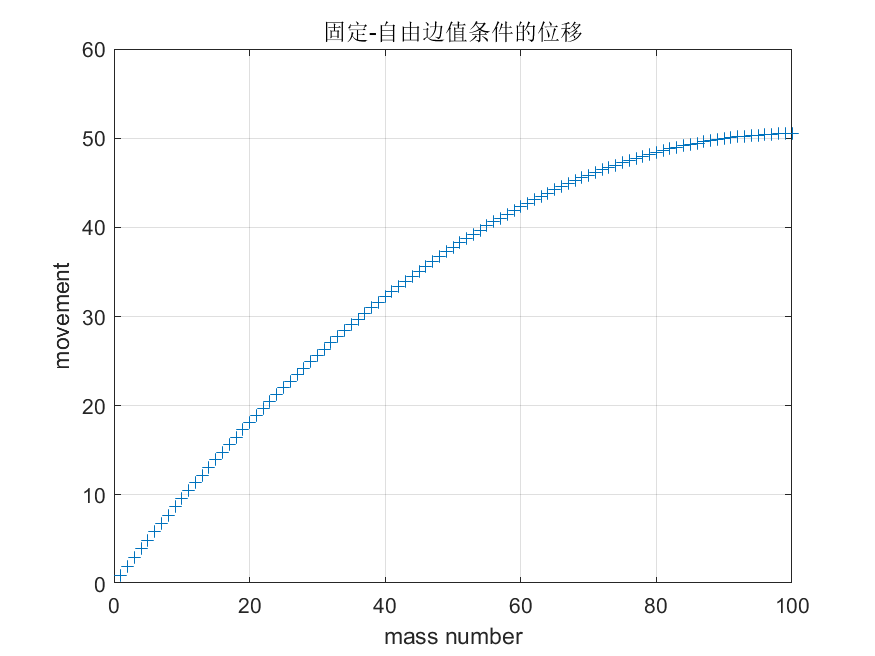

% 绘制固定-自由边值条件的位移图
figure(2);
plot(u_free, '+');
xlabel('mass number');
ylabel('movement');
title('固定-自由边值条件的位移');
grid on;
print -dpng fixed_free_displacement.png

运行结果：

【例4】化学工程中通常用一阶导数 $\frac{\text{d}u}{\text{d}x}$ 表示流体流速，用二阶导数 $\frac{{\text{d}}^{2}u}{\text{d}{x}^2}$ 描述扩散速度。将 $\frac{\text{d}u}{\text{d}x}$ 分别换成向前、中心差分和向后差分，取 $\Delta x=\frac{1}{8}$. 画出这三种离散方法求出的下面方程数值解的图形：
$$-\frac{{\text{d}}^{2}u}{\text{d}{x}^2}+10\frac{\text{d}u}{\text{d}x}=1,u(0)=u(1)=0.$$
这种 对流-扩散方程(convection-diffsion equation) 无处不在，这个方程转化为描述期权定价问题的布莱克-斯科尔斯（Black-Scholes)方程。
解：

E = diag(ones(6,1),1);      % 创建一个对角矩阵，用来辅助计算 K 和 D
K = 64 * (2*eye(7)-E-E');   % 计算二阶差分矩阵
D = 80 * (E-eye(7));        % 向前一阶差分矩阵
u = (K+D)\ones(7,1);        % 向前差分求解

x = linspace(0, 1, 9);      % 区间[0,1]之间等间距9个点，则每段长度1/8

% 画出图形
figure;
plot(x, [0; u; 0], 'o-', 'DisplayName', 'Forward Difference');  % 绘制向前差分解的图像并标上图例, [0; u; 0] 是拼接列向量
hold on;
u = (K-D')\ones(7,1);           % 向后差分
plot(x, [0; u; 0], 'd-', 'DisplayName', 'Backward Difference'); % 绘制向后差分解的图像并标上图例
u = (K+D/2-D'/2)\ones(7,1);     % 中心差分
plot(x, [0; u; 0], 's-', 'DisplayName', 'Centred Difference');  % 绘制中心差分解的图像并标上图例
xlabel('x'); ylabel('u(x)');    % 坐标轴表示
title('Numrerical Solutions of Convection-Diffusion Equation'); % 图像标题
legend('Location', 'northwest');                                % 图例在左上角
grid on;

% 精确解计算：u(x) = 1/(10(e^{10}-1))(1-e^{10x})+x/10
e10 = exp(10);
A = 1/(10*(e10-1));
B = -1/(10*(e10-1));
u_exact = A + B * exp(10*x) + x/10;
plot(x, u_exact, 'k-', 'DisplayName', 'Exact Solution');         % 画出第2~8个点的精确解图像
hold off;

运行结果：

通常情况下，中心差分是最优解，它最接近精确解。
