WPF曲线自定义控件 - CurveHelper

CurveHelper 是一个轻量级、高性能的 WPF 自定义曲线图控件库，提供 CurveControl 控件，支持：

• ✅ 自定义 X/Y 轴标题、范围、刻度
• ✅ 手动设置 X 轴标签（如日期、字符串）
• ✅ 多曲线绘制，支持颜色自定义
• ✅ 数据动态绑定与更新
• ✅ 控件大小自适应，支持拖拽缩放（可选）

使用，搜索 CurveHelper（推荐）

1 右击项目=》点击“管理Nuget程序包”。

dotnet add package CurveHelper

🚀 快速使用：在 WPF 项目中绘制曲线图

1 如何调用参考 创建wpf项目，在MainWindow.cs加入下面的代码

<Window x:Class="WpfApp.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="CurveHelper 示例" Height="600" Width="800">
    <Grid Name="mainGrid">
        <!-- CurveControl 将在此处动态添加 -->
    </Grid>
</Window>

using System;
using System.Linq;
using System.Windows;
using System.Windows.Media;
using CurveHelper; // 确保引用命名空间

namespace WpfApp
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            InitializeCurveControl();
        }

        private void InitializeCurveControl()
        {
            // 生成随机数据（模拟 107 天）
            var random = new Random();

            double[] curve1Data = Enumerable.Range(0, 107)
                .Select(_ => random.NextDouble() * 900) // 0 ~ 900
                .ToArray();

            double[] curve2Data = Enumerable.Range(0, 107)
                .Select(_ => random.NextDouble() * 100) // 0 ~ 100
                .ToArray();

            // 生成 X 轴标签：A1天, A2天, ..., A107天
            string[] xLabels = Enumerable.Range(1, 107)
                .Select(i => $"A{i}天")
                .ToArray();

            // 使用流畅 API 构建并渲染曲线图
            CurveControlBuilder.Create()
                .WithAxis("日期", "数值")
                .WithYRange(0, 1000, 50)
                .WithXLabels(xLabels) // 注意：这里使用的是文本标签，不是日期
                .AddCurve("曲线1", curve1Data, Brushes.Red)
                .AddCurve("曲线2", curve2Data, Brushes.Blue)
                .RenderTo(mainGrid);
        }
    }
}

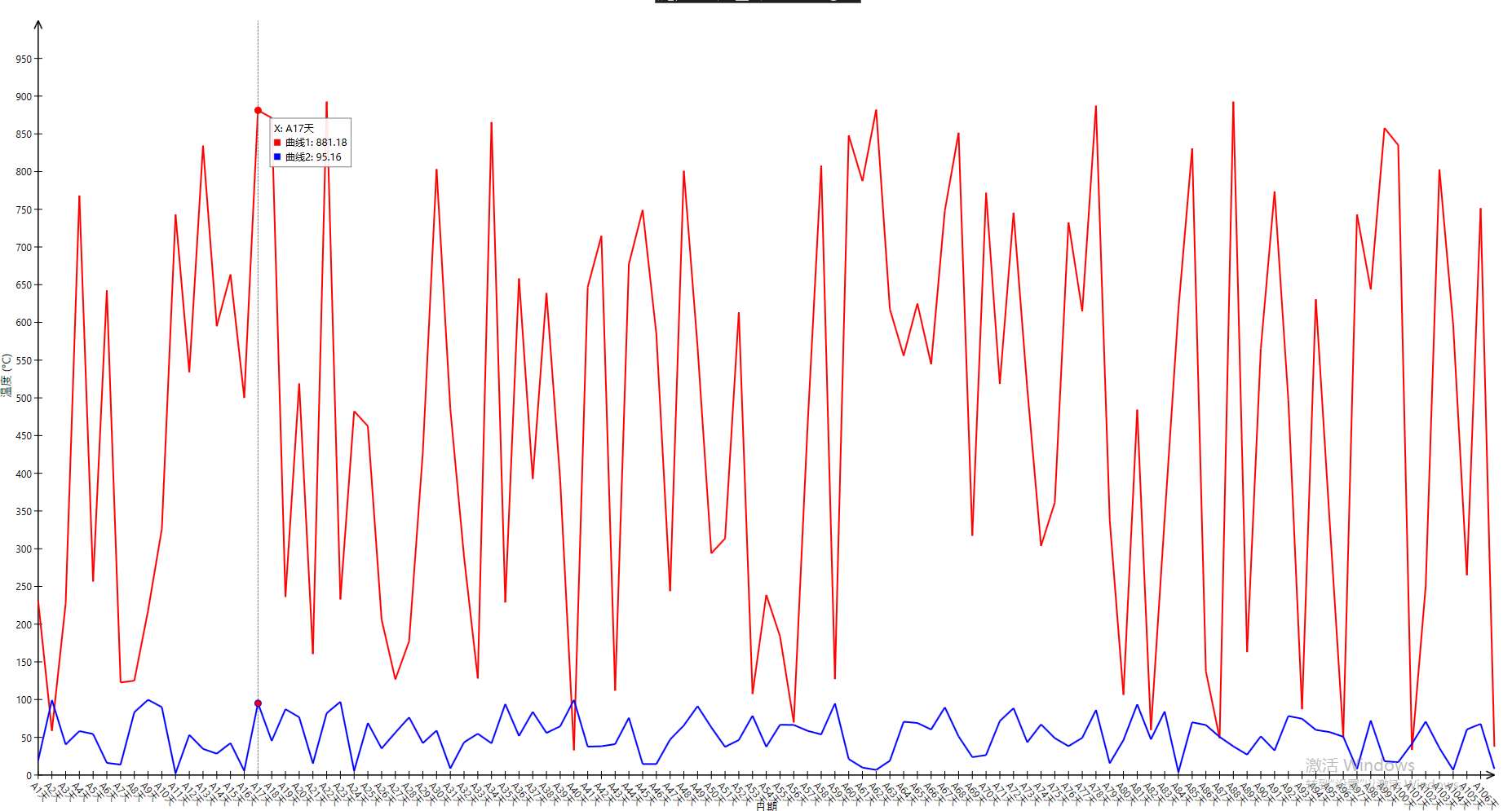

📸 效果展示

🎨 参数解释说明

Create()
作用：静态工厂方法，创建一个新的 CurveControlBuilder 实例。
返回值：CurveControlBuilder
示例：
CurveControlBuilder.Create()

WithAxis(string xAxisLabel, string yAxisLabel)
作用：设置坐标轴的标签。
参数：
xAxisLabel：X 轴标签（如 "日期"）
yAxisLabel：Y 轴标签（如 "温度 (°C)"）
返回值：this（支持链式调用）
示例：
.WithAxis("时间", "销售额")

WithYRange(double min, double max, double interval)
作用：手动设置 Y 轴的显示范围和刻度间隔。
参数：
min：Y 轴最小值
max：Y 轴最大值
interval：主刻度间隔
返回值：this
注意：若不调用此方法，Y 轴将自动根据数据范围动态调整。
示例：
.WithYRange(0, 1000, 50) // 显示 0~1000，每 50 一个刻度

WithXLabels(IEnumerable<string> labels)
作用：为 X 轴设置文本标签（如日期、类别等）。
参数：
labels：字符串集合，长度应与数据点数量一致
返回值：this
示例：
var days = new[] { "周一", "周二", "周三", "周四", "周五" };
.WithXLabels(days)

WithXLabelsFromDates(IEnumerable<DateTime> dates)
作用：从 DateTime 集合自动生成 X 轴标签（格式：MM-dd 或 HH:mm）。
参数：
dates：日期时间集合
返回值：this
智能格式：
若跨天：显示 MM-dd
若同一天：显示 HH:mm
示例：
.WithXLabelsFromDates(hourlyData.Select(d => d.Timestamp))

AddCurve(string name, IEnumerable<double> yValues, Brush color)
作用：添加一条曲线数据。
参数：
name：曲线名称（显示在信息框中）
yValues：Y 值集合（X 轴默认等距分布）
color：曲线颜色（如 Brushes.Red, new SolidColorBrush(Colors.Blue)）
返回值：this
说明：可多次调用以添加多条曲线。
示例：
.AddCurve("室温", temperatures, Brushes.Red)
.AddCurve("湿度", humidity, Brushes.Blue)

RenderTo(Panel container)
作用：将最终构建好的曲线控件添加到指定的 WPF 容器中，并完成渲染。
参数：
container：WPF 面板（如 Grid, StackPanel, Canvas 等）
返回值：无
行为：
清空容器原有子元素（可配置）
添加新创建的 CurveControl 实例
示例：
.RenderTo(mainGrid)
