串口发送数据

串口发送数据通常指单片机通过串口（USART/UART）向电脑发送数据

串口接收数据通常指单片机通过串口接收来自电脑的数据

目录

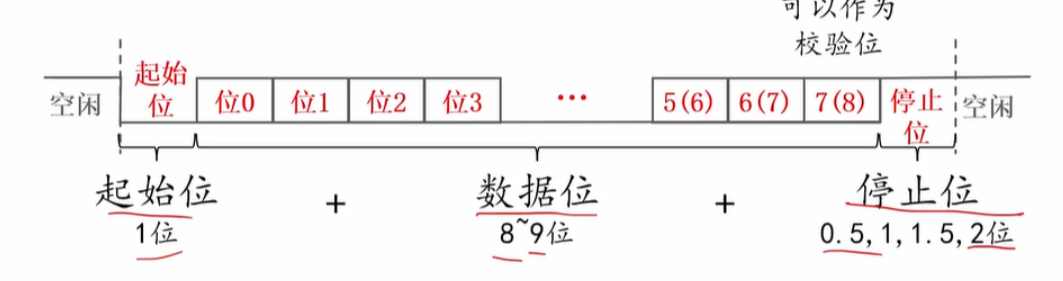

1.回顾串口数据发送的过程

2.TxE标志位

3.TC标志位

4.编程接口

4.1串口总开关

4.2查询标志位的值

4.3发送数据

5.编写代码

整理后的代码

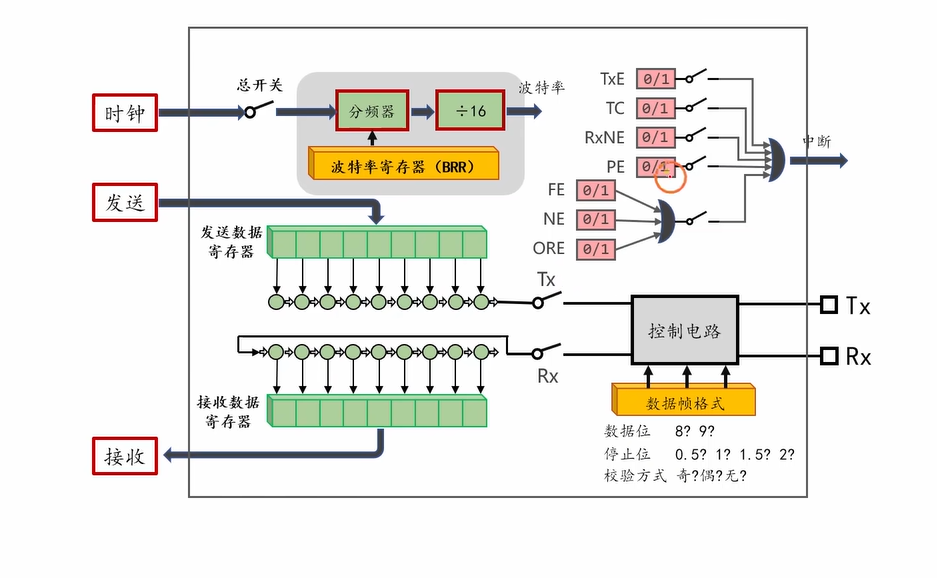

1.回顾串口数据发送的过程

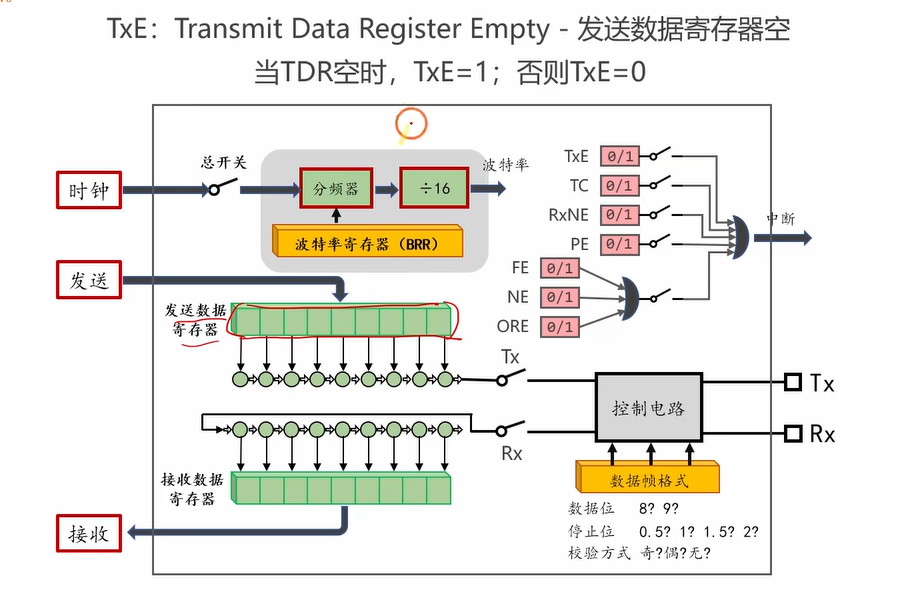

2.TxE标志位

        TxE是发送数据寄存器空标志位，用来判断发送数据寄存器里面有没有数据，如果发送数据寄存器（TDR）是空时，TxE=1，否则TxE-0

        通过查TxE标志位，可以避免发送数据丢失，比如发送数据寄存器里面有数据，你又发送了数据，这种情况下就会丢失数据

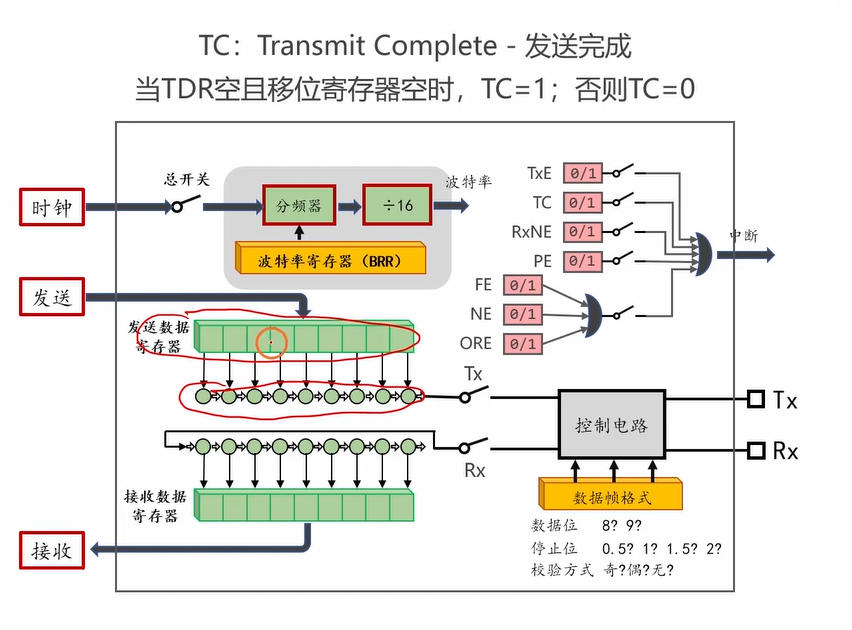

3.TC标志位

TC是发送完成标志位，用来指示USART里面的数据有没有发送完成。

当发送数据寄存器（TDR）是空且移位寄存器空时，TC=1，否则TC=0。

4.编程接口

4.1串口总开关

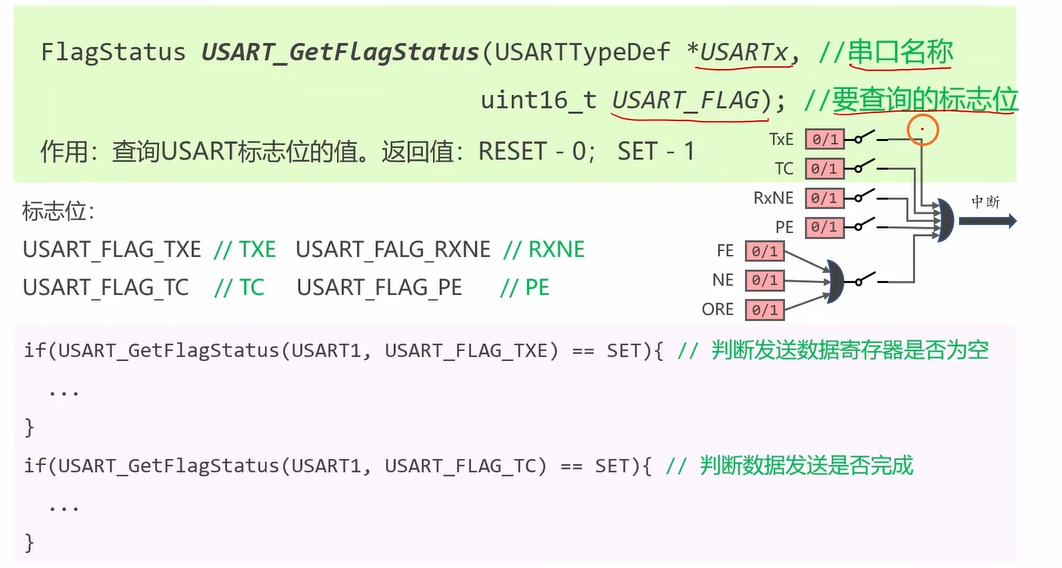

4.2查询标志位的值

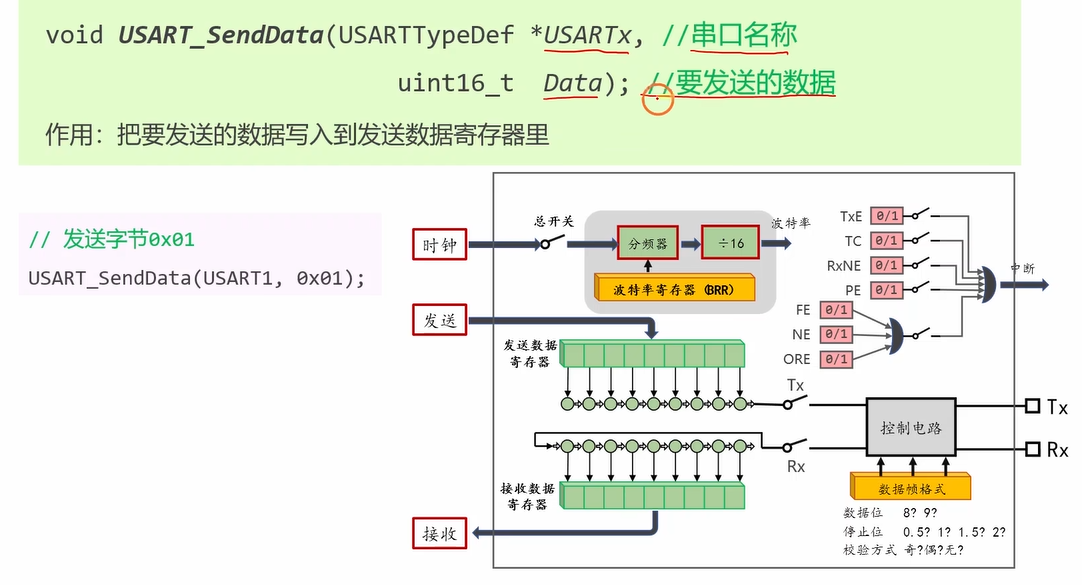

4.3发送数据

用串口发送数据的时候一般用字节的方式发送，但uint16_t无符号的整形2个字节，因为当我们数据位9位的时候1个字节不够

5.编写代码

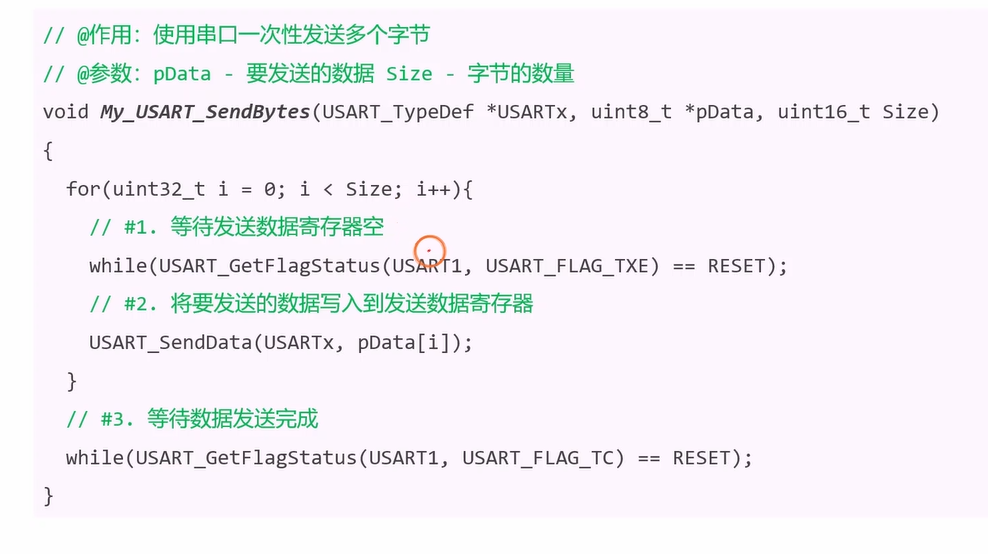

编写一个函数，实现使用串口一次性发送多个字节

USART_TypeDef 用来填写串口的名称

uint8_t 无符号八位指针类型

uint16_t 用来填写发送字节的数量

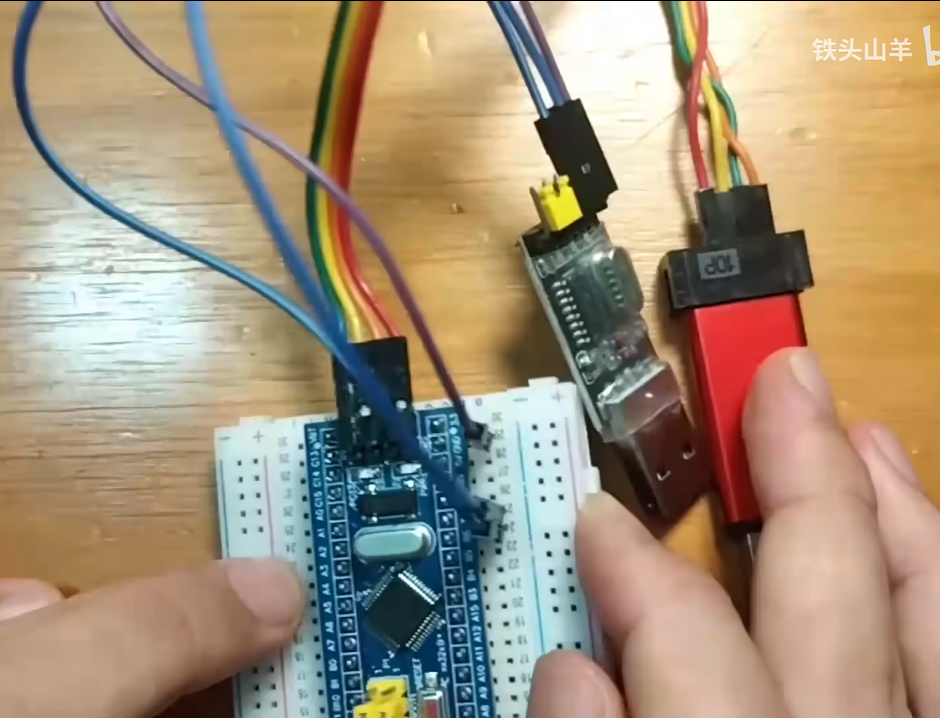

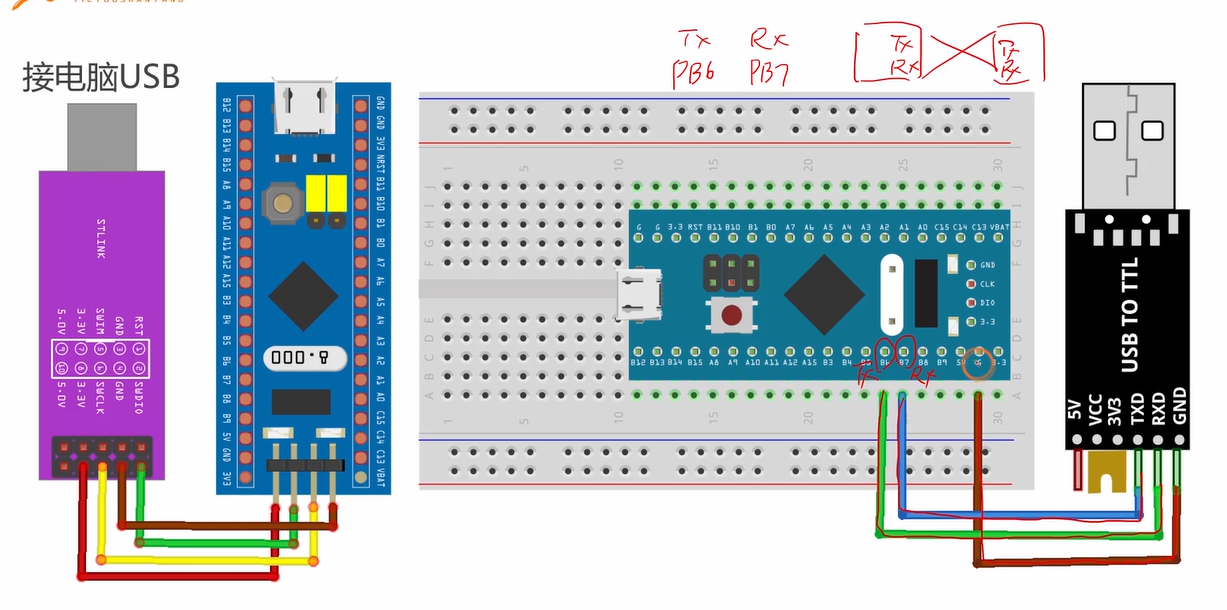

给电脑发送数据要准备USB TO TTL（USB转TTL模块）

可以把单片机的串口转换成USB接口，这样就可以实现单片机和电脑通信

注意TX和RX交替连接

下面图片用的是重映射的串口，所以选择PB6 PB7，当然你也可以不用映射的，那就选用PA9 PA10

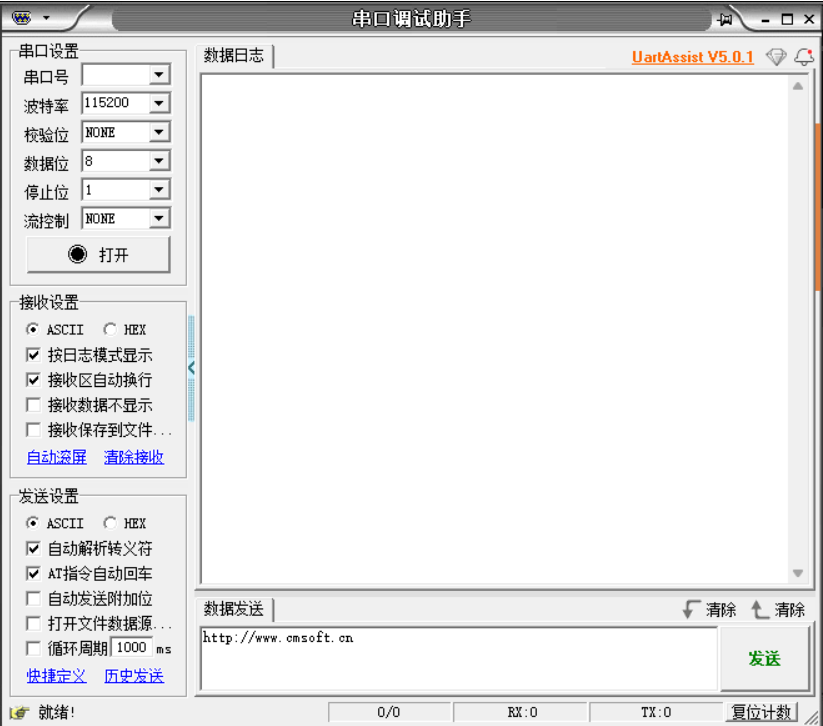

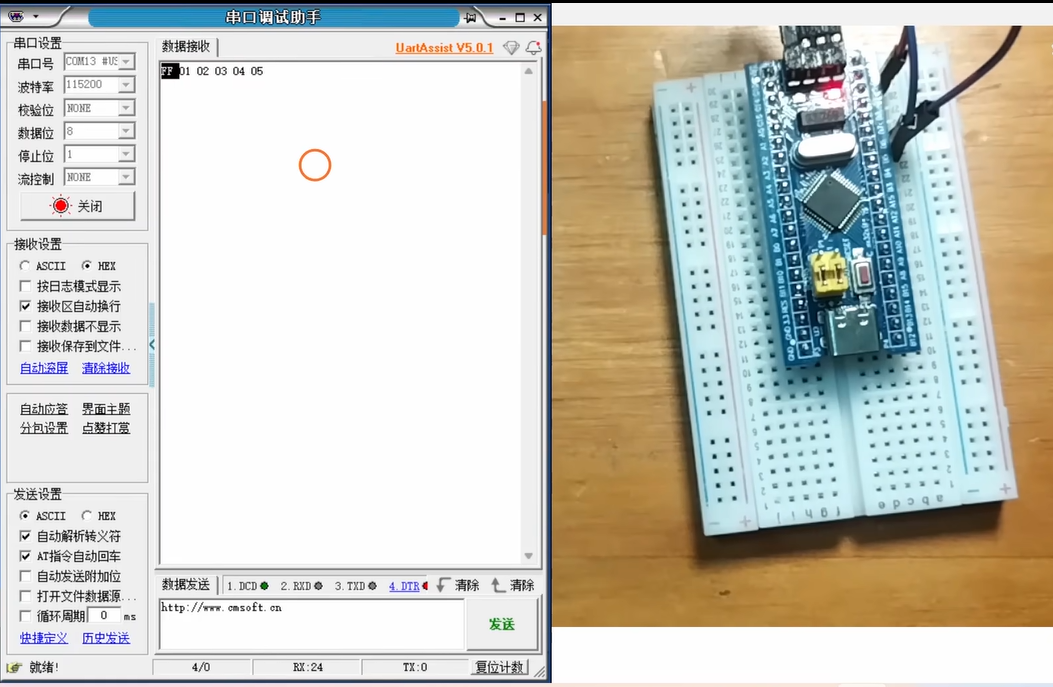

串口调试工具

#include "stm32f10x.h"                  // Device header


void My_USART_SendBytes(USART_TypeDef *USARTx ,uint8_t *pDate,uint16_t Size);

int main(void)
{

	//1.串口初始化
	//开启USART1时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	//定义结构体
	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate=115200;
	USART_InitStruct.USART_Mode=USART_Mode_Tx | USART_Mode_Rx; //双向
	USART_InitStruct.USART_WordLength=USART_WordLength_8b;  //8数据位
	USART_InitStruct.USART_Parity=USART_Parity_No;  //无校验位
	USART_InitStruct.USART_StopBits=USART_StopBits_1;  //1位停止位

	USART_Init(USART1,&USART_InitStruct);

	//2.初始化IO引脚
	//初始化USART1引脚 TX发送 PA9 复用推挽输出
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
	//复用推挽输出
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;
	//最大速度
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//初始化USART1引脚 RX接收 PA10 输入上拉
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;
	//输入模式不用设置速度
	GPIO_Init(GPIOA,&GPIO_InitStruct);


	//3.USART模块的总开关
	USART_Cmd(USART1,ENABLE);


	uint8_t byteToSend[]={1,2,3,4,5};
	My_USART_SendBytes(USART1,byteToSend,5);

	while (1)
	{

	}
}

void My_USART_SendBytes(USART_TypeDef *USARTx ,uint8_t *pDate,uint16_t Size)
{
	for(uint32_t i=0;i<Size;i++)
	{
		//1.等待发送数据寄存器为空 TXE=1是为空，等于0时不为空，而RESET=0，所以只要不为空，就会一直在while循环里面
		while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
		//2.将要发送的数据写入到发送数据寄存器
		USART_SendData(USARTx,pDate[i]);
	}

	//3.等待数据发送完成 TC为1时才表示发送完成，所以只要TC==0就一直循环
	while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET);
}

整理后的代码

#include "stm32f10x.h"                  // Device header


void My_USART_SendBytes(USART_TypeDef *USARTx ,uint8_t *pDate,uint16_t Size);

void My_USART1_Init(void);

int main(void)
{


	My_USART1_Init();
	uint8_t byteToSend[]={1,2,3,4,5};
	My_USART_SendBytes(USART1,byteToSend,5);

	while (1)
	{

	}
}
//
// @简介：通过串口发送多个数据并检测是否发送完成
// @参数 USARTx：填写串口的名称
// @参数 pDate：要发送的数据
// @参数 Size：要发送数据的数量，单位是字节
//
void My_USART_SendBytes(USART_TypeDef *USARTx ,uint8_t *pDate,uint16_t Size)
{
	for(uint32_t i=0;i<Size;i++)
	{
		//1.等待发送数据寄存器为空 TXE=1是为空，等于0时不为空，而RESET=0，所以只要不为空，就会一直在while循环里面
		while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);
		//2.将要发送的数据写入到发送数据寄存器
		USART_SendData(USARTx,pDate[i]);
	}

	//3.等待数据发送完成 TC为1时才表示发送完成，所以只要TC==0就一直循环
	while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET);
}
//
// @简介：对USART1进行初始化
// 		PA9 - Tx PA10 - Rx
//		15200 8位数据位 1位停止位 None校验位 双向
//
void My_USART1_Init(void)
{
	//1.串口初始化
	//开启USART1时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
	//定义结构体
	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate=115200;
	USART_InitStruct.USART_Mode=USART_Mode_Tx | USART_Mode_Rx; //双向
	USART_InitStruct.USART_WordLength=USART_WordLength_8b;  //8数据位
	USART_InitStruct.USART_Parity=USART_Parity_No;  //无校验位
	USART_InitStruct.USART_StopBits=USART_StopBits_1;  //1位停止位

	USART_Init(USART1,&USART_InitStruct);

	//2.初始化IO引脚
	//初始化USART1引脚 TX发送 PA9 复用推挽输出
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
	//复用推挽输出
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;
	//最大速度
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;
	GPIO_Init(GPIOA,&GPIO_InitStruct);

	//初始化USART1引脚 RX接收 PA10 输入上拉
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;
	//输入模式不用设置速度
	GPIO_Init(GPIOA,&GPIO_InitStruct);


	//3.USART模块的总开关
	USART_Cmd(USART1,ENABLE);
}
