一、设计要求
1.PV（光伏）（电流源）输入开路电压60V、200W（太阳能板一般会标输入参数），输出BAT电压30V（电池的额定电压），要求实现MPPT最大功率点追踪，最大功率点追踪效率99%。
2.追踪效率：PV要通过扰动电压，使功率达到最大，比如实际PV功率是180W，200W是这个太阳能板的最大输出功率，则追踪效率=180W/200W=90%；输入输出效率：PV输入是200W，BAT输出是150W，则效率=150W/200W=75%。
二、拓扑结构
1.BUCK-BOOST拓扑结构

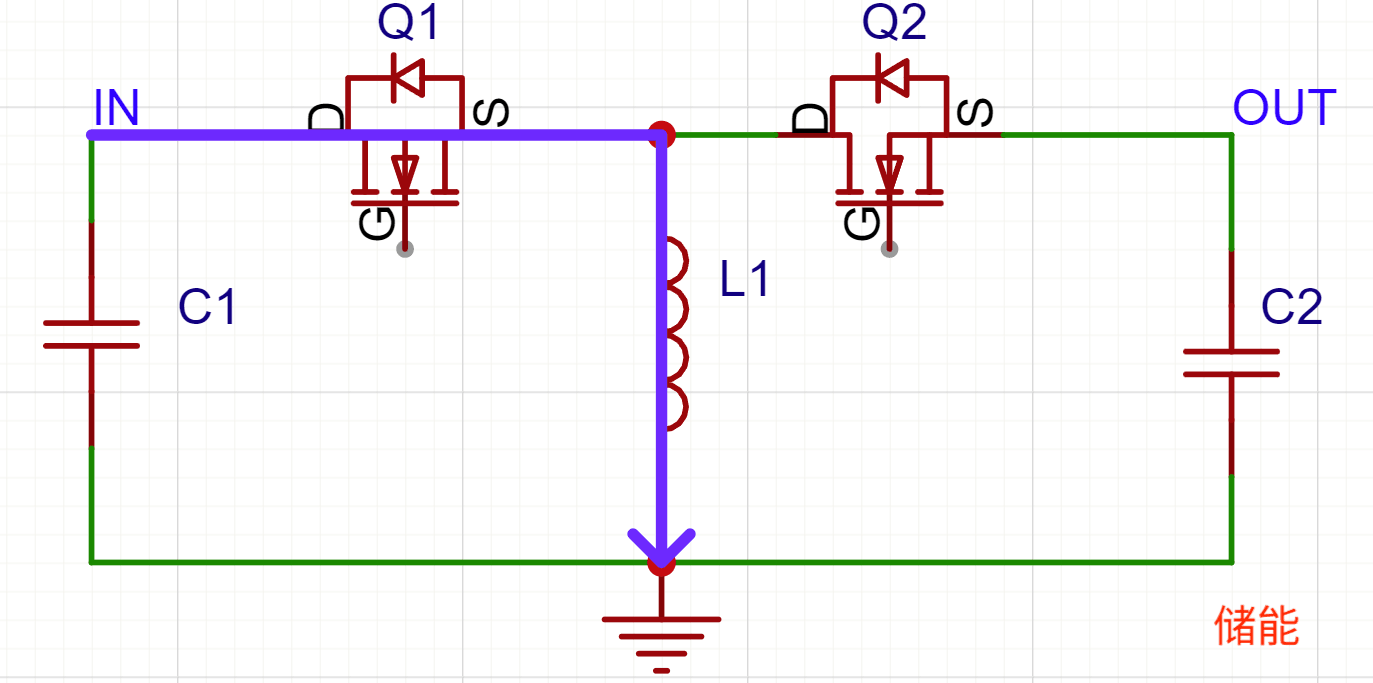

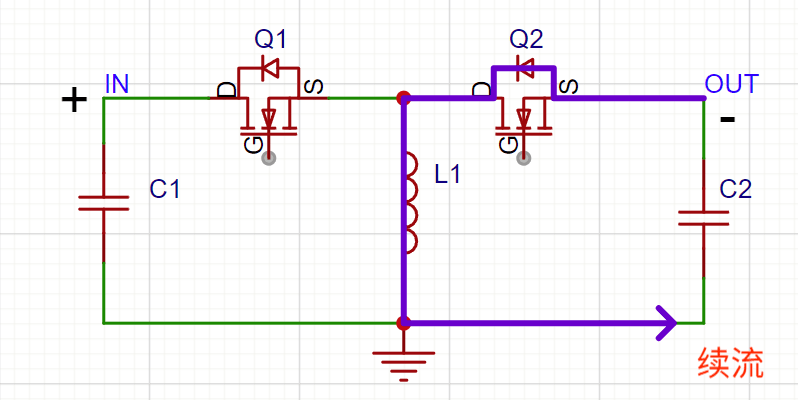

如上图为该拓扑结构的电流流向图，Q1导通时，电感储能；Q2导通时，电感续流。输入输出电压关系为Vout/Vin=D/（1-D）。从而又能实现升压又能实现降压，但如图可知PV源的输入正负和电池源的正负是反着插的。
2.四开关拓扑结构
（1）等效BUCK-BOOST发波

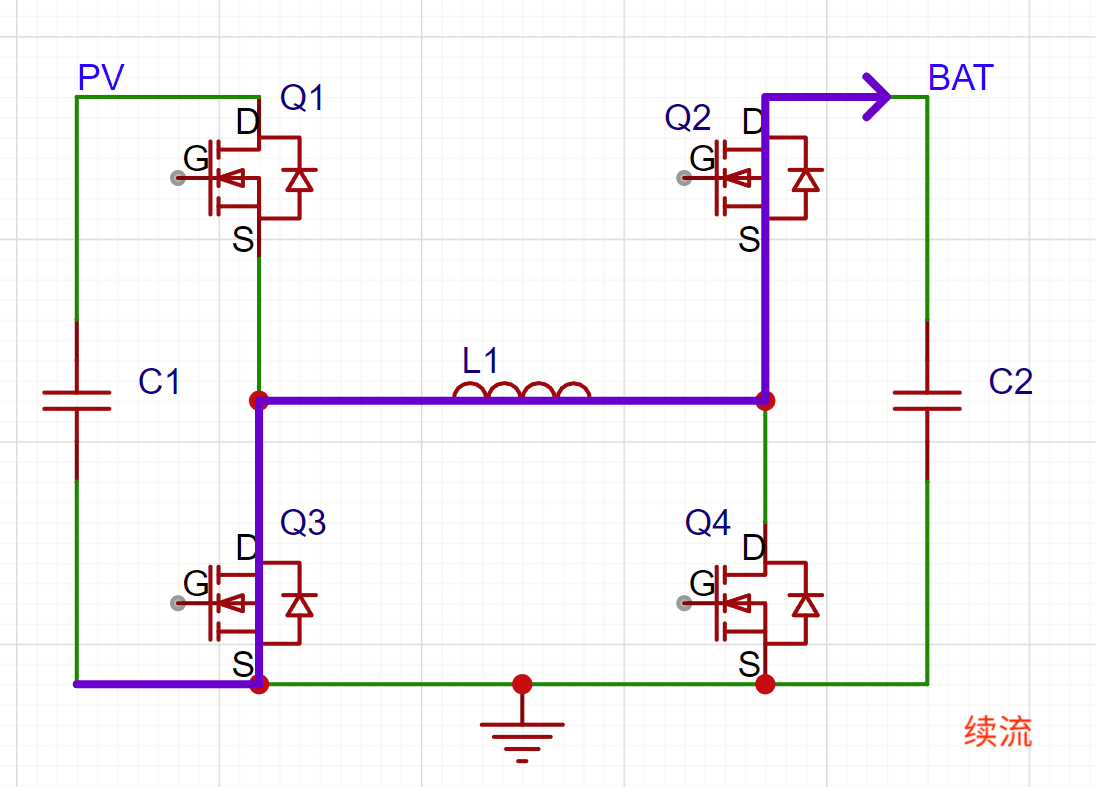

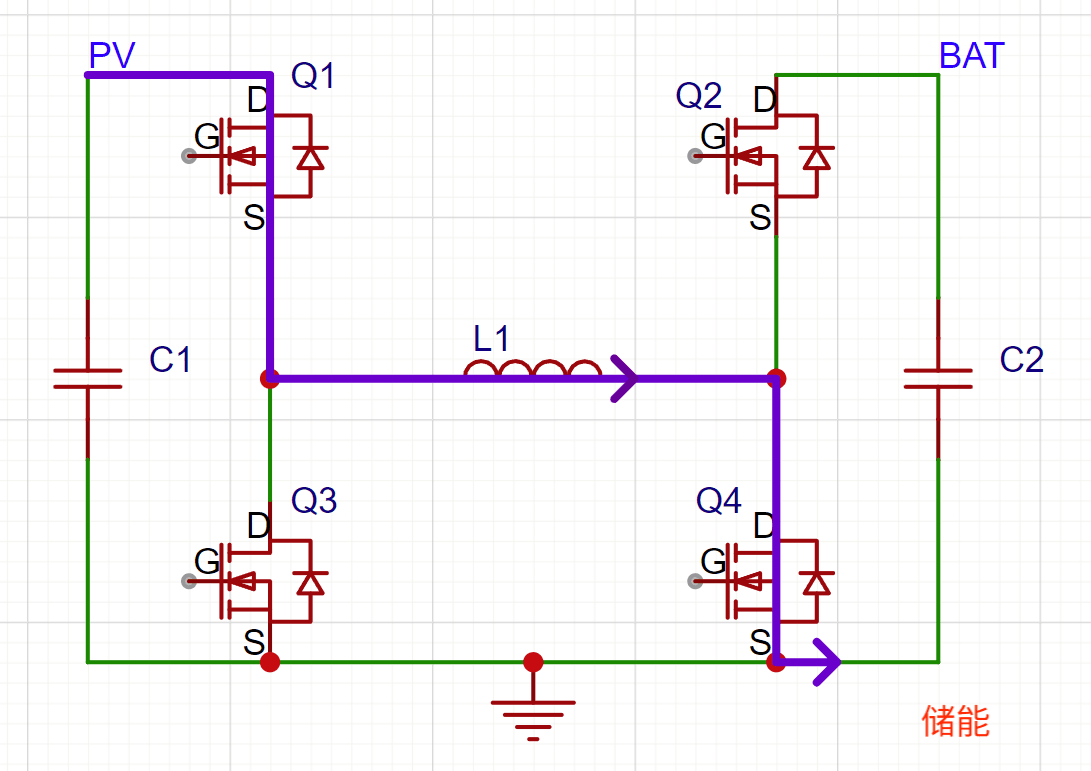

Q1和Q4导通时，电感储能；Q2和Q3导通时，电感续流。该发波方式输入输出电压关系也是Vout/Vin=D/（1-D），但PV源的输入正负和电池源的正负是一样的。不管升压还是降压，四个管子都在导通，这样就会有比较大的导通损耗。
（2）分模态发波
①BOOST模态

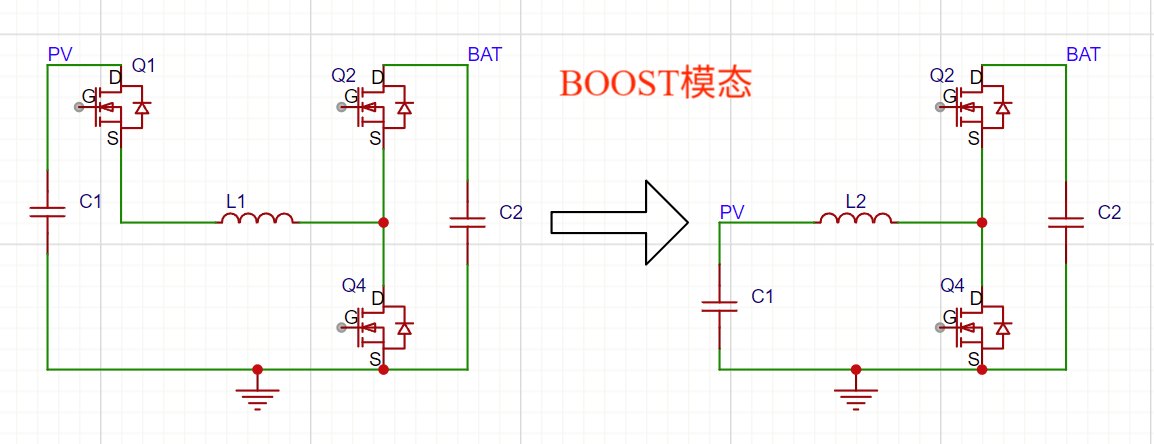

输入下管Q3断开，输入上管Q1一直导通，则左图等效于右图。

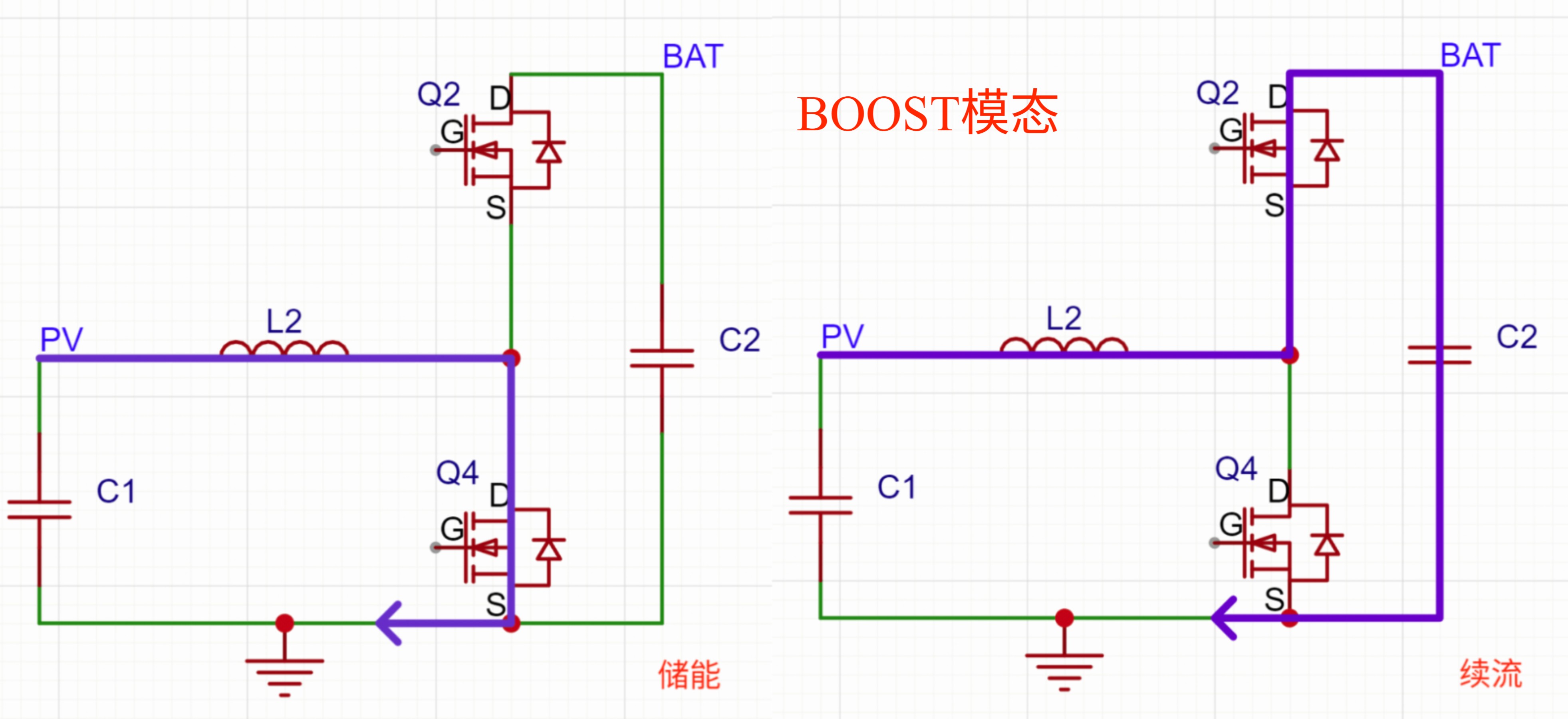

BOOST模态时，如上图发波。Q1一直导通，Q4导通时，电感储能；Q2导通时，电感续流。该发波方式输入输出电压关系是Vout/Vin=1/（1-D），实现升压。（PV输入0-30V，BAT输出30V）
②BUCK模态

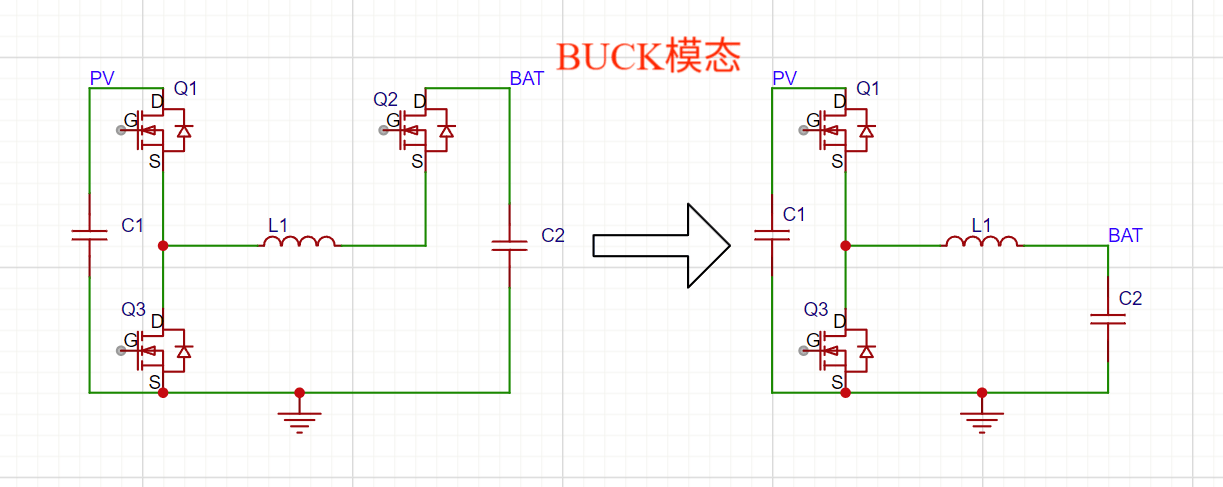

输出下管Q4断开，输出上管Q2一直导通，则左图等效于右图。

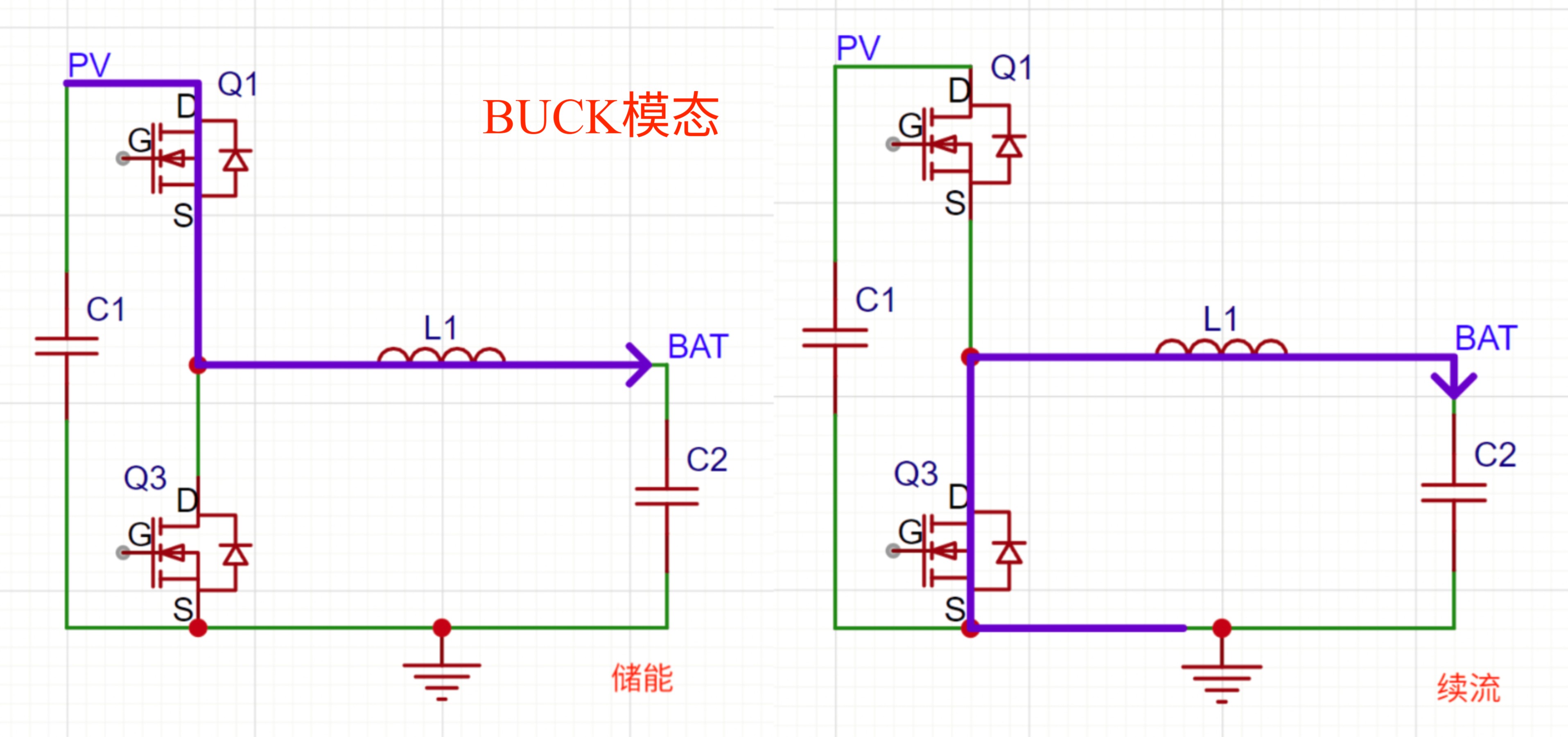

BUCK模态时，如上图发波。Q2一直导通，Q1导通时，电感储能；Q3导通时，电感续流。该发波方式输入输出电压关系是Vout/Vin=D，实现降压。（PV输入30-60V，BAT输出30V）
③BUCK-BOOST模态
PV输入30V，BAT输出30V时如上BUCK-BOOST发波方式。
注：D都是储能管的占空比，由伏秒平衡得到。
三、BUCK-BOOST与四开关的对比
1.理论上可以把PV的正负反着插，但是在实际应用中我们认为GND就是没电压的，然后直流电输入电平一定是正的，也就是直流电输入电压的符号是一致的。且市面上的安规要求，不这样接，就不允许产品售卖。
2.四开关输入范围大，而且效率高。
3.BUCK-BOOST可以应用的场景:辅源一般用反激或者电荷泵实现负压。
