ARM处理器结构(I-Code、D-code、s-bus)：

https://e-book.qq.com/read/1000680594/25

iCode、dCode 和 S-Bus 总线，这些总线术语常见于 ARM Cortex-M 系列内核，尤其是 Cortex-M3 和 Cortex-M4。它们都属于 ARM 的 AMBA（Advanced Microcontroller Bus Architecture）协议家族。

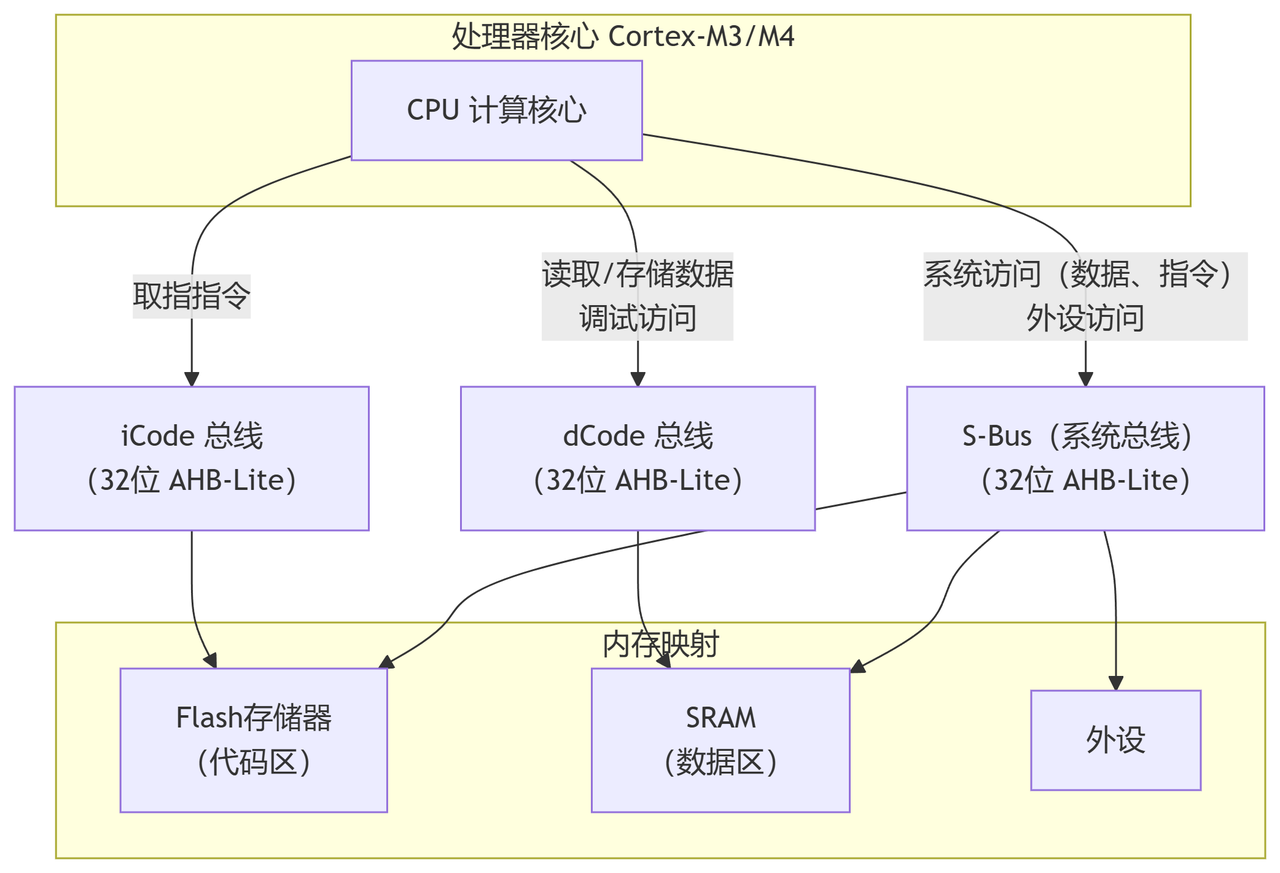

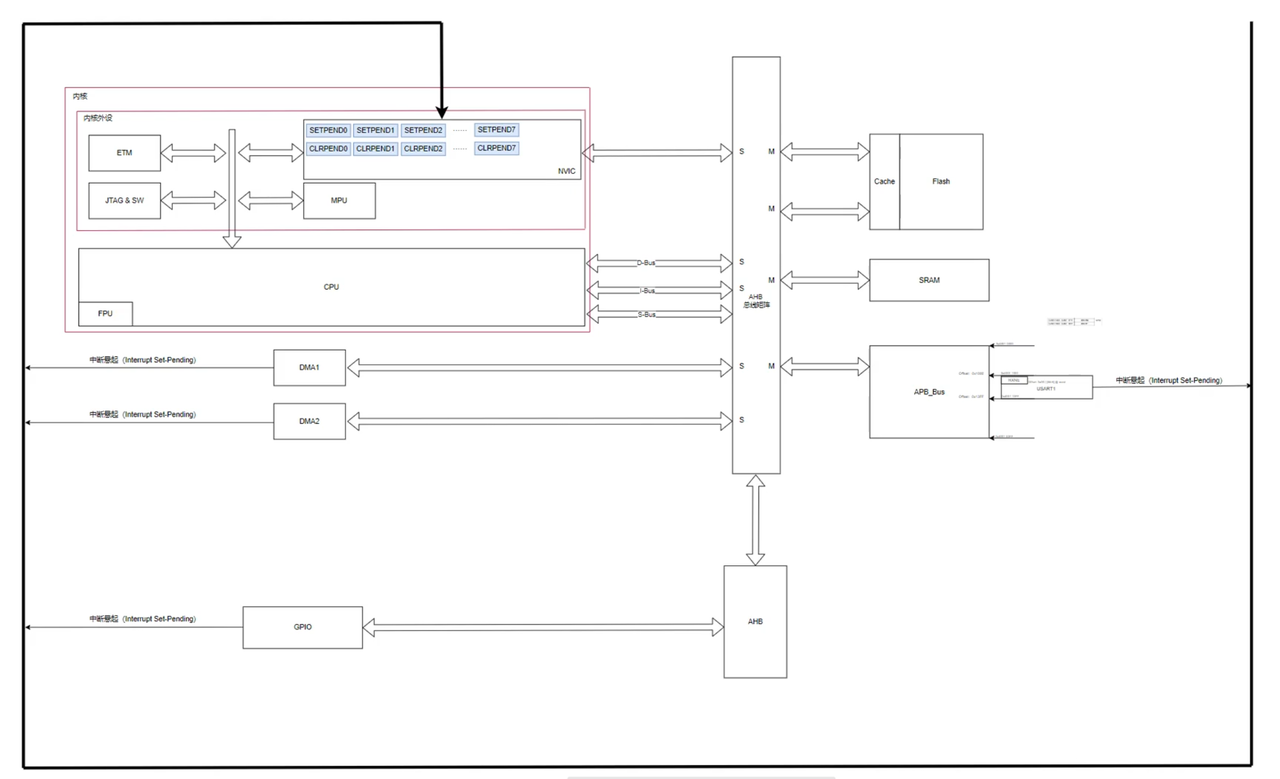

为了让你有一个全局观，我们先看一张经典的 Cortex-M3/M4 内核总线架构图，它完美展示了这三条总线的角色：

全称： Instruction Code Bus

功能：这是一条专门用于从代码存储区（通常是 Flash 存储器）获取指令（Instruction）的总线。当 CPU 需要执行下一条命令时，它会通过 iCode 总线发出取指请求。
特点：
- 只读：它只能执行读取操作，不能写入。
- 高速：基于 AMBA AHB-Lite 协议，32位宽，旨在实现高效的指令流传输。
- 专用性：它的唯一目的就是取指，这避免了与其他数据访问请求产生冲突，确保了指令预取和执行的效率。
访问的目标内存：主要访问 0x0000_0000 到 0x1FFF_FFFF 这个地址区域（通常是代码区，如内部 Flash）。
类比：就像你读书时，你的眼睛只负责从书本上扫描文字（指令），这个动作是单向且专注的。

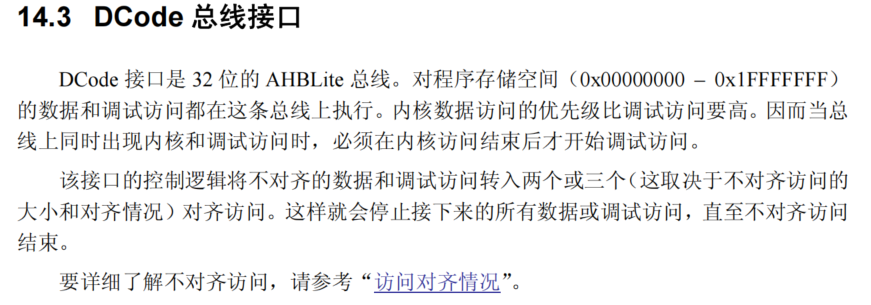

全称： Data Code Bus

功能：这是一条专门用于数据访问（Data Access）的总线。当指令需要读取或写入一个变量（位于 RAM 或内存映射寄存器中）时，CPU 就会通过 dCode 总线来操作。
特点：
- 可读可写：支持加载（Load/读）和存储（Store/写）操作。
- 高速：同样基于 AHB-Lite 协议，32位宽，为数据访问提供低延迟的路径。
- 专用性：专用于数据操作。与 iCode 总线分离，这实现了哈佛总线架构的核心优势：并行操作。
访问的目标内存：主要访问 0x2000_0000 到 0x3FFF_FFFF 这个地址区域（通常是 SRAM 数据区）。
类比：就像你读书时，你的手拿着笔在草稿纸上进行计算和记录（数据）。这个动作（手）和眼睛扫描文字的动作是同时进行、互不干扰的。

全称： System Bus

功能：这是一条通用系统总线，用于所有不属于 iCode 和 dCode 总线处理的其他访问。它是系统与外部世界连接的主要通道。
特点：
- 可读可写：支持所有类型的访问。
- 通用性：它不像 iCode 和 dCode 那样有专用的地址区域限制。它可以访问整个 4GB 的内存空间。
- 连接外设：它的主要作用是连接所有外设，如 GPIO、UART、SPI、I2C、定时器等。这些外设都通过总线矩阵挂载在 S-Bus 上。
- 备用路径：它也可以作为 iCode 和 dCode 总线的备用路径。例如，如果一条指令要求从 Flash 中读取一个立即数（这本质上是数据访问），这个请求可能会通过 S-Bus 来完成，而不是 dCode 总线。
访问的目标：外设寄存器 (0x4000_0000 开始)、外部存储器、以及作为备用路径访问代码和 RAM。
类比：就像你读书时，你需要起身去书架上拿另一本参考书，或者需要操作桌上的计算器。这些动作需要离开你当前“书本-草稿纸”的专注环境，去与更广泛的“系统”进行交互。

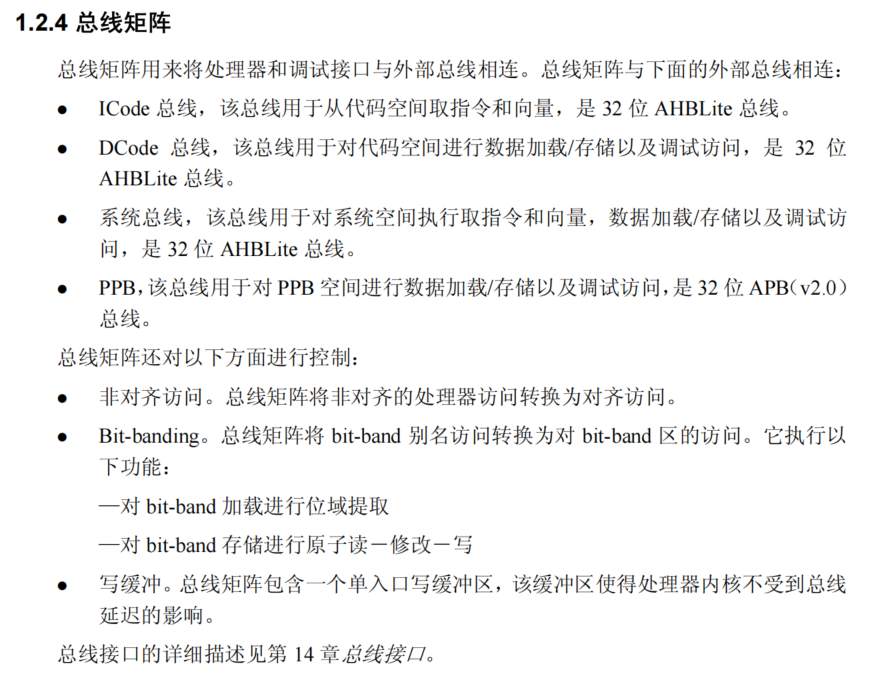

你可能会问，这三条总线是如何协同工作并连接到不同的存储器上的呢？答案就是总线矩阵。

总线矩阵是一个多主多从的交叉开关网络。

总线矩阵的作用是智能地将多个主设备的访问请求路由到正确的从设备上。它提供了并行的访问路径，确保了当一个主设备在访问 Flash 时，另一个主设备可以同时访问 SRAM，从而实现了真正的并行操作。

iCode 和 dCode 总线的分离，是 “修改型哈佛架构” 的典型体现。

Cortex-M 内核同时拥有这三条总线，意味着它可以在一个时钟周期内：

这种并行操作是现代嵌入式处理器高性能的关键。
