OSERDESE3并转串原语，处于TX_BITSLICE组件中，如下所示：
OSERDESE3原语，用于为Xilinx Ultrascale系列的FPGA中未使用原生原语的设计做并行转串行的功能，OSERDESE3是一个4:1或8:1的并串转换器，若需要其他并串转换比例，需要自己在内部逻辑实现变速箱，或是搭配ODDRE1去实现；
对比OSERDESE2，OSERDESE3不支持级联位宽扩展功能，不支持OFB的反馈回路，不支持串联TBYTE和并联三态等功能；
OSERDESE3框图：
OSERDESE3模板：
OSERDESE3 #(
.DATA_WIDTH(8), // Parallel Data Width (4-8)
.INIT(1’b0), // Initialization value of the OSERDES flip-flops
.IS_CLKDIV_INVERTED(1’b0), // Optional inversion for CLKDIV
.IS_CLK_INVERTED(1’b0), // Optional inversion for CLK
.IS_RST_INVERTED(1’b0), // Optional inversion for RST
.SIM_DEVICE(“ULTRASCALE_PLUS”) // Set the device version (ULTRASCALE, ULTRASCALE_PLUS,
// ULTRASCALE_PLUS_ES1, ULTRASCALE_PLUS_ES2)
)
OSERDESE3_inst (
.OQ(OQ), // 1-bit output: Serial Output Data
.T_OUT(T_OUT), // 1-bit output: 3-state control output to IOB
.CLK(CLK), // 1-bit input: High-speed clock
.CLKDIV(CLKDIV), // 1-bit input: Divided Clock
.D(D), // 8-bit input: Parallel Data Input
.RST(RST), // 1-bit input: Asynchronous Reset
.T(T) // 1-bit input: Tristate input from fabric
);
OSERDESE3端口：
OSERDESE3端口比OSERDESE2简洁许多，且功能也有减少，
其中高速时钟CLK，分频时钟CLKDIV，8bit并行输入D，串行输出OQ，异步复位RST与OSERDESE2的用法一致，
端口T是串行的三态控制输入，T_OUT是输出到IOB的三态控制信号，具体时序在仿真时查看；

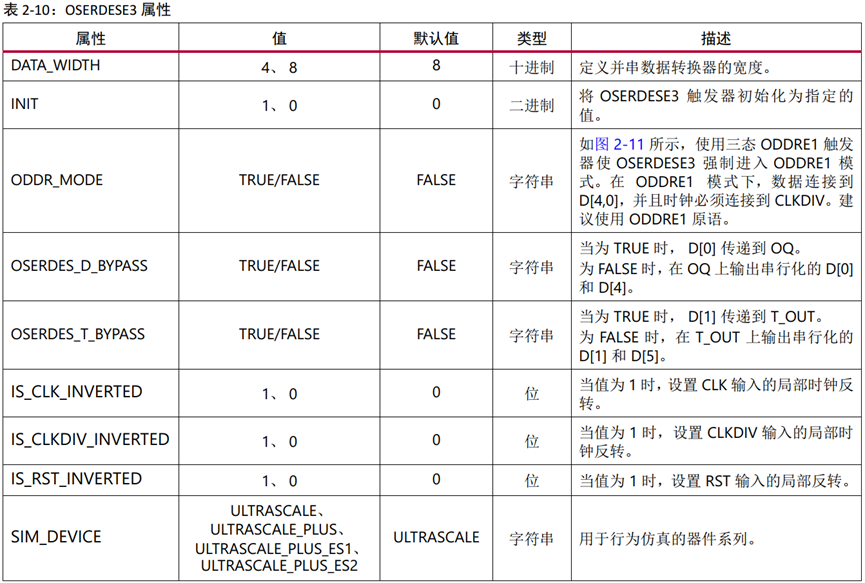

OSERDESE3参数：
DATA_WIDTH标明支持4和8的并行位宽；
INIT则是输出原语内部寄存器的初始化值；
IS_CLKDIV_INVERTED、IS_CLK_INVERTED、IS_RST_INVERTED这三个反转功能无特殊情况设置为0即可；
其中ODDR_MODE、OSERDES_D_BYPASS、OSERDES_T_BYPASS这三个信号，在vivado软件提供的例化模板中不存在，也就是被隐藏了，所以不需要使用，其默认值都为FALSE；
OSERDESE3使用：

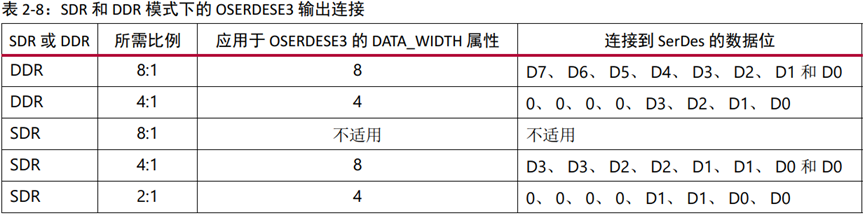

位宽搭配方法：
其中支持4:1和8:1，还出现了2:1，后续进行仿真验证是否全部支持；

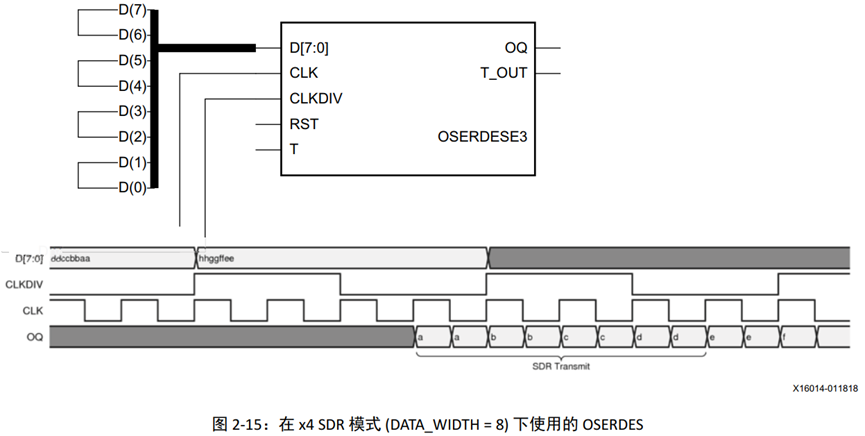

上图为官方提供的SDR 4:1模式时序，此时8个输入D的bit位，分为4组相邻的bit对，一对bit连接相同值；
OSERDESE3时延：

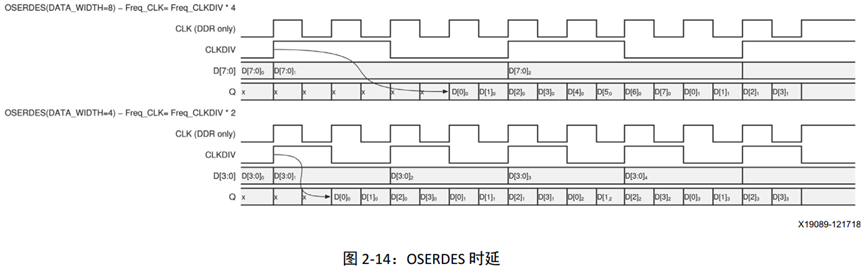

OSERDESE3时延取决于DATA_WIDTH的设置，可以看到上图中，位宽8的时延明显大于位宽4的，且如果CLK和CLKDIV相位的对齐关系，时延也会有稍许改变；
