【硬件-笔试面试题-82】硬件/电子工程师，笔试面试题（知识点：讲讲单片机的内部晶振与外部晶振）
1、题目
讲讲单片机的内部晶振与外部晶振
2、知识点
在单片机系统中，晶振（振荡器）是提供时钟信号的核心组件，决定了单片机的运行速度（指令执行周期）、外设（如 UART、SPI、定时器）的工作频率等。根据晶振的安装位置，可分为内部晶振（内置振荡器） 和外部晶振（外接振荡器），二者在性能、适用场景和使用方式上有显著差异。
一、内部晶振（内置振荡器）
内部晶振是单片机芯片内部集成的振荡电路，无需外部额外元件即可工作，通常由 RC 振荡器、LC 振荡器或硅振荡器等构成（不同型号单片机设计不同）。
1. 核心特点
- 集成化设计：振荡器电路（包括振荡源、放大电路等）集成在单片机芯片内部，无需外部元件（部分可能需要外接简单电容稳定）。
- 频率特性：频率通常较低（常见范围：8MHz 以下，如 STM32 的内部 HSI 振荡器为 8MHz，51 单片机内部晶振约 11.0592MHz），且精度较差（受温度、电压影响大，误差可能达 ±1%~±5%）。
- 启动速度：启动快（无需外部元件稳定时间，通常几微秒内即可稳定）。
- 功耗：一般较低（适合低功耗场景，可通过软件关闭以节省电量）。
2. 优势
- 硬件简化：无需外接晶振、电容等元件，减少 PCB 布线空间和成本，适合小型化、低成本设备（如玩具、简单传感器模块）。

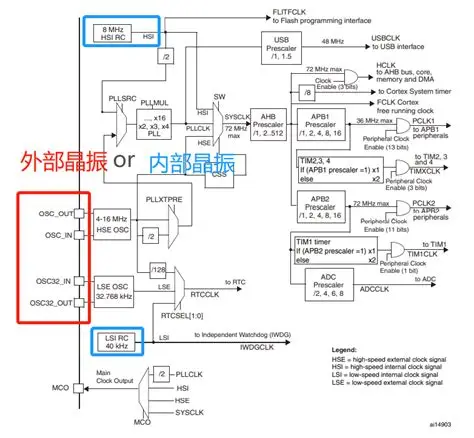

- 使用便捷：通过软件配置即可启用（如 STM32 中通过 RCC 寄存器选择内部时钟源），无需考虑外部电路匹配。
- 抗干扰性：因集成在芯片内部，受外部电磁干扰（EMI）的影响较小（但自身受温度、电压波动影响较大）。
3. 劣势
- 频率精度低：受芯片制造工艺、环境温度（温漂）、供电电压（压漂）影响大，频率稳定性差。例如，温度变化 10℃，频率可能偏移 0.1%~1%，导致依赖精确时钟的外设（如 UART 波特率、定时器定时）出现误差。
- 频率范围有限：无法提供高频时钟（通常不超过 20MHz），限制了单片机的运行速度（如需要高速运算或高频外设时无法满足）。
- 功能局限性：部分高精度外设（如 USB、以太网）对时钟精度要求极高（误差需≤0.25%），内部晶振无法满足，必须依赖外部晶振。
4. 典型应用场景
- 对时钟精度要求低的场景：如简单的 GPIO 控制（LED 闪烁、按键检测）、低速传感器数据采集（采样率不高的温湿度传感器）。
- 低成本、小型化设备：如儿童玩具、遥控器、电池供电的低功耗设备（可通过关闭内部晶振进入休眠模式）。
二、外部晶振（外接振荡器）

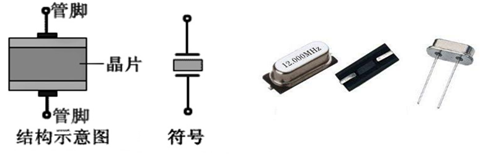

外部晶振是独立于单片机的元件，通过引脚与单片机连接，通常由石英晶体（最常见）、陶瓷谐振器等构成，需配合外部电容（负载电容）才能稳定振荡。
1. 核心特点

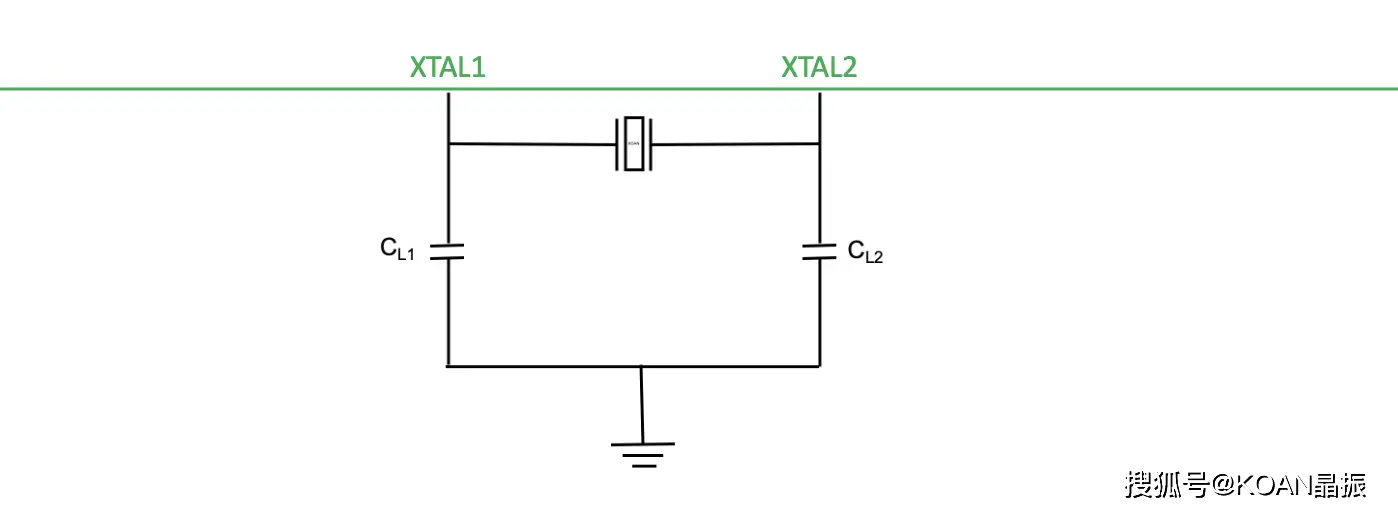

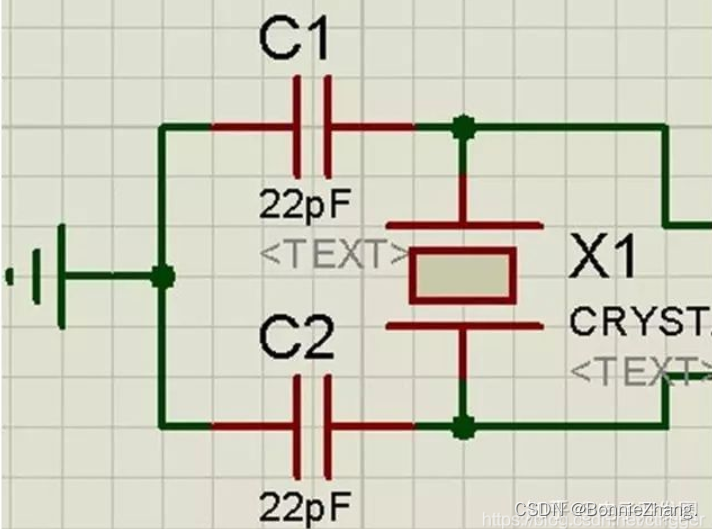

- 独立元件：晶振本身是一个无源元件（石英晶体），需与单片机内部的振荡电路（反相放大器）配合工作，外部需并联 2 个负载电容（通常 10~30pF，容值需与晶振参数匹配）。
- 频率特性：频率范围广（从几 MHz 到数百 MHz，如 8MHz、12MHz、16MHz、25MHz 等），精度高（石英晶体误差通常≤±50ppm，即 0.005%，温度稳定性好，温漂可低至 ±10ppm/℃）。
- 启动速度：启动较慢（石英晶体需要几毫秒到几十毫秒稳定时间，受负载电容匹配影响）。
- 功耗：略高于内部晶振（但主要取决于单片机工作状态，晶振本身功耗极低）。
2. 优势
- 频率精度高、稳定性好：石英晶体的物理特性稳定，受温度、电压影响小，适合需要精确时钟的场景（如 UART 通信的波特率稳定、实时时钟 RTC 的计时准确、SPI/I²C 的高速同步传输）。
- 支持高频工作：可提供高频时钟（如 72MHz、144MHz），使单片机运行在更高主频（提升指令执行速度），满足高速外设需求（如 ADC 高速采样、PWM 高频输出）。
- 兼容性强：可匹配高精度外设，如 USB（需要 48MHz±0.25% 时钟）、CAN 总线、以太网（需要 25MHz 或 50MHz 精确时钟）等，这些外设若用内部晶振会因时钟误差导致通信失败。
3. 劣势
- 硬件成本增加：需要额外购买晶振、负载电容，增加物料成本；PCB 设计需预留位置，且晶振布线有严格要求（如远离干扰源、布线短而直，避免寄生电容影响）。
- 设计复杂度提高：负载电容容值需与晶振参数匹配（晶振 datasheet 会标注推荐负载电容，如 12pF），否则可能导致振荡不稳定或频率偏移；高频晶振还需考虑电磁辐射（EMI）问题。
4. 典型应用场景
- 对时钟精度要求高的场景：如 UART/SPI/CAN 等通信模块（确保波特率匹配，减少数据传输错误）、实时时钟（RTC）计时（如电子钟表、考勤机）、定时器精确延时（如电机控制的脉冲宽度）。
- 高速运算或高频外设：如需要主频 72MHz 以上的 STM32 单片机运行复杂算法（如 PID 控制）、驱动高速 ADC（采样率 1MHz 以上）、生成高频 PWM（如 LED 调光、电机调速）。
- 带高精度接口的设备：如 USB 设备（需 48MHz 时钟）、以太网模块（需 50MHz 时钟）、射频模块（如 433MHz 无线通信，需精确载波频率）。
三、关键区别对比
| 维度 | 内部晶振 | 外部晶振 |
|---|---|---|
| 物理形式 | 芯片内部集成，无外部元件 | 独立元件，需外接（含负载电容） |
| 频率范围 | 较低（通常≤20MHz） | 较广（几 MHz~ 数百 MHz） |
| 精度与稳定性 | 差（误差 ±1%~±5%，温漂大） | 高（误差≤±50ppm，温漂小） |
| 启动速度 | 快（微秒级） | 慢（毫秒级） |
| 成本与设计 | 低成本，无需额外元件，布线简单 | 成本略高，需外接元件，布线要求严格 |
| 适用外设 | 仅支持低速、低精度外设（如 GPIO、低速 ADC） | 支持高速、高精度外设（如 USB、以太网、高速通信） |
| 功耗 | 较低（适合低功耗场景） | 略高（但影响较小） |
四、实际使用中的选择原则
优先考虑需求：
- 若设备仅需简单控制（如 LED、按键），且对时钟精度无要求，选内部晶振（简化设计、降低成本）。
- 若涉及通信（UART/SPI 等）、实时计时、高速运算或高精度外设，必须选外部晶振（确保稳定性）。
兼顾成本与性能：
- 低成本设备（如玩具、简易传感器）用内部晶振；工业控制、通信设备等对可靠性要求高的场景，必须用外部晶振。
灵活配置（部分单片机支持混合使用）：
- 许多单片机（如 STM32、PIC）支持 “内部 + 外部晶振” 切换，可根据场景动态配置：例如，休眠时用内部低速晶振（低功耗），工作时切换到外部高频晶振（高性能）。
总结
内部晶振的核心优势是简化设计、降低成本，适合低速、低精度场景；外部晶振的核心优势是高精度、高稳定性，适合高速、高可靠性场景。实际开发中需根据设备功能、精度要求和成本预算选择，部分单片机还可通过软硬件结合实现两种晶振的灵活切换，兼顾性能与功耗。
