Nginx 实战系列（十）—— LVS+Keepalived 高可用集群技术详解

前言

在现代网络服务架构中，高可用性（High Availability, HA）是保障业务连续性的关键要素。Keepalived 是一个基于 VRRP 协议实现的 LVS 服务高可用方案，能够有效解决静态路由中出现的单点故障问题，确保服务在个别节点发生故障时仍能持续运行。

本文将从理论到实践，全面介绍 LVS+Keepalived 集群的架构、工作原理及部署方法。

一、Keepalived 概述

1.1 Keepalived 简介

Keepalived 是一个基于VRRP协议的高可用解决方案（单点故障），可以监控集群系统当中每个服务器节点的一个状态，实现故障切换和负载均衡。

1.1.1 核心功能

• LVS集群管理：通过配置文件直接管理LVS集群节点

• 健康检查（Health Check）：通过不同的方式（TCP、ICMP、http等）检查后端服务器运行状态，如果发现故障，就从集群中移除。

• 故障自动切换（Failover）
  ：通过VRRP协议，在主备服务器之间维护心跳，主服务器故障时，备用服务器接管VIP并提供服务。

• IPVS：通过IPVS模块来实现负载均衡，将请求分发到不同的后端服务器。

• VIP接管：虚拟IP地址在主备节点间自动迁移。

1.1.2 Keepalived工作原理

1. 基于VRRP协议：Keepalived采用VRRP（虚拟路由冗余协议）实现高可用性。多台服务器组成一个集群组，其中主服务器（Master）负责对外提供虚拟IP（VIP）并定期发送心跳包。当备服务器（Backup）无法检测到主服务器心跳时，会根据优先级自动选举新的主服务器接管VIP，确保服务持续可用。

2. 基于TCP/IP协议：Keepalived支持多层健康检测机制，包括IP层（Ping检测）、TCP层（端口连通性检测）以及应用层（自定义脚本检测），全面保障服务的正常运行和高可用性。

3. 选举策略：Keepalived通过优先级和权重机制实现主备切换，支持手动配置或脚本动态调整。当主节点故障或新节点加入时，系统会自动触发选举流程，重新分配虚拟IP，实现服务的无缝接管。

1.2 VRRP 协议基础

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）的主要目的是解决静态路由单点故障问题，确保网络在部分节点故障时仍能不间断运行。

在一个 LVS 服务集群中，通常包含主服务器（MASTER）和备份服务器（BACKUP），它们通过虚拟 IP（VIP）对外提供服务。
主服务器会定期向备份服务器发送 VRRP 通告信息，若备份服务器无法收到通告信息，则会接管虚拟 IP，继续提供服务。

• MASTER 节点发送心跳（通告）给 BACKUP 节点。
• BACKUP 节点收不到心跳时，接管 VIP。
• MASTER 恢复时，可抢回 VIP（抢占模式）或不抢回（非抢占模式）。
• 默认多播地址：224.0.0.18
• 优先级决定 MASTER 节点（数值越大优先）。

官方地址：http://www.keepalived.org

1.2.1 VRRP工作机制

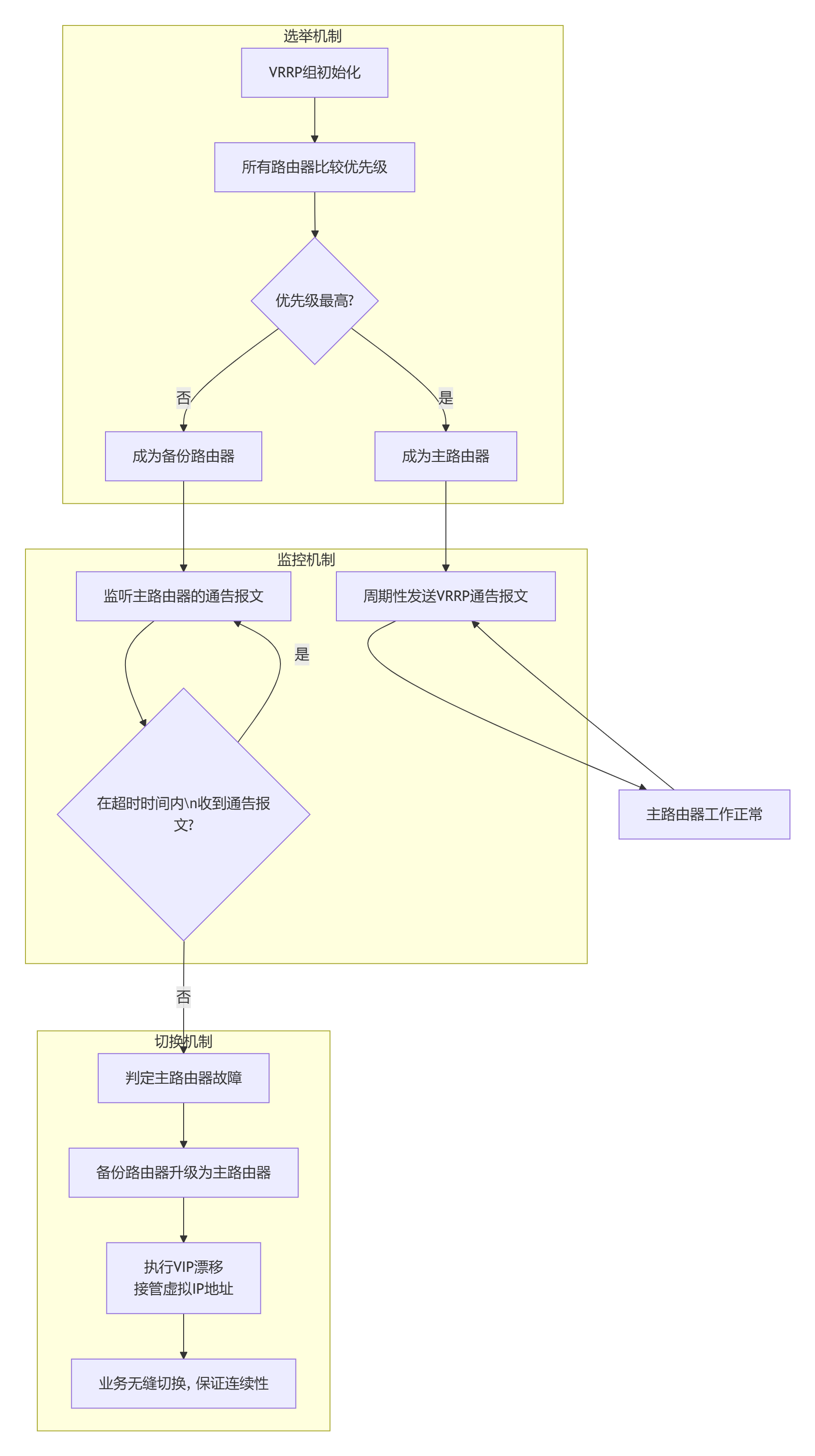

VRRP的工作机制可以概括为选举、监控和切换三个过程，如下图所示：

1. 选举机制 (Election)：
   VRRP组内的路由器在初始化时，会根据各自的优先级进行选举。优先级最高的路由器将成为主路由器，负责接管虚拟IP地址并进行数据转发；其他路由器则成为备份路由器，进入等待状态。

2. 心跳检测 (Heartbeat Detection)：
   主路由器会周期性地向备份路由器发送VRRP通告报文（一种心跳信号），宣告自己工作正常。备份路由器通过监听到这些报文来判断主路由器的状态。

3. 故障切换 (Failover)：

   • 当备份路由器在预定时间内收不到主路由器的心跳报文时，它会判定主路由器已出现故障（“主异常”）。
   • 此时，备份路由器会将自己的状态提升为主路由器，并接管虚拟IP地址。
   • 这个过程被称为 “VIP漂移” 。网络中的主机感知不到任何变化，其默认网关地址（VIP）始终保持不变，但实际处理数据的物理设备已经无缝切换，从而保证了业务的连续性。即所谓的“主不行了，有备做主”。

二、Keepalived 体系架构与模块功能

2.1 核心模块组成

• Core模块：Keepalived核心，负责主进程管理和配置加载

• VRRP模块：实现VRRP协议，处理主备状态切换

• Check模块：负责健康检查，支持多种检查方式，支持TCP/HTTP/脚本检查

2.2 工作流程

1、通过配置文件定义LVS节点和参数
2、定期对后端节点进行健康检查
3、自动从转发队列中移除故障节点
4、节点恢复后自动重新加入服务队列
5、实现主备节点间的故障转移和自动切换

2.3 状态管理机制

• 初始状态：MASTER节点持有资源，BACKUP节点处于热备状态

• 故障状态：MASTER故障时，BACKUP自动接管所有服务

• 恢复状态：MASTER恢复后，根据配置决定是否重新接管服务

三、Keepalived 脑裂问题及解决方案

3.1 脑裂现象

脑裂就是当网络出现问题或者配置错误时，多个服务器都认为自己是主服务器，导致虚拟IP（VIP）冲突，进而服务器终端或者不稳定。

3.2 脑裂原因

1. 心跳线故障（断线或老化）
   高可用服务器之间的心跳线链路出现故障（如线路断裂或老化），导致通信异常。

2. 网卡或驱动故障
   网卡硬件损坏、驱动异常或IP配置冲突（尤其在网卡直连场景）引发通信问题。

3. 心跳网络设备故障
   心跳链路中的网络设备（如网卡、交换机）出现故障导致通信中断。

4. 仲裁服务器异常
   仲裁服务器发生故障，影响集群决策机制。

5. 防火墙拦截VRRP流量
   服务器防火墙（如iptables）配置不当，阻断了VRRP心跳消息传输。

6. VRRP配置不一致
   同一VRRP实例的virtual_router_id参数在两端配置不匹配，可能引发裂脑问题。

7. VRRP实例配置冲突
   VRRP实例名称不一致或优先级相同导致的配置冲突问题。

3.3 应对策略

• 双心跳线冗余
  采用双心跳线设计（如HA双线路），通过冗余配置显著降低"脑裂"现象的发生概率。

• 磁盘锁机制（共享资源锁定）
  主服务节点通过锁定共享磁盘来确保资源独占性。当发生"脑裂"时，备用节点将无法获取共享资源。
  该机制存在一个显著缺陷：若主节点异常崩溃导致无法主动释放锁，备用节点将长期无法接管服务。为此，现代HA系统引入了智能锁机制——仅在检测到所有心跳线中断时才会激活磁盘锁，常态下保持解锁状态。

• 仲裁机制（Ping参考IP）
  配置参考IP（如网关IP）作为仲裁节点。当心跳完全中断时，双方节点会尝试ping通参考IP：

  • 无法连通的一方判定自身网络故障，主动放弃服务竞争
  • 能连通的一方接管服务
    为彻底释放资源，建议无法连通参考IP的节点执行自我重启。

• 脚本监控报警
  部署监控脚本实时检测系统状态，异常时触发告警机制。

四、LVS+Keepalived 集群部署实践

4.1 环境准备

4.2 负载调度器配置（主备相同）

4.2.1 基础环境配置

systemctl stop firewalld.service
setenforce 0
yum -y install ipvsadm keepalived
modprobe ip_vs

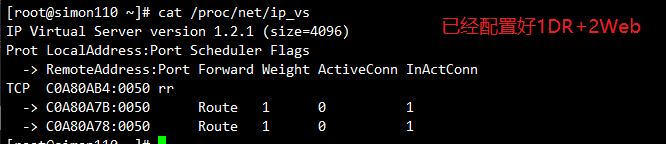

cat /proc/net/ip_vs  # 检查模块

4.2.2 Keepalived 配置

• 文件： /etc/keepalived/keepalived.conf

主备服务器均需进行以下配置：

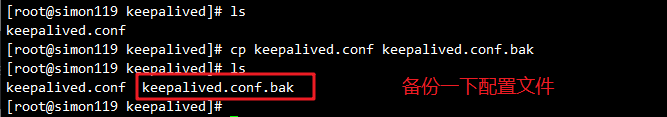

cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak
vim keepalived.conf

配置文件内容如下：

global_defs {
    smtp_server 127.0.0.1
    router_id LVS_01   # 备服务器改为 LVS_02
    # vrrp_strict
}

vrrp_instance VI_1 {
    state MASTER        # 备服务器改为 BACKUP
    interface ens33
    virtual_router_id 10
    priority 100        # 备服务器改为 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass abc123
    }
    virtual_ipaddress {
        192.168.10.180
    }
}

virtual_server 192.168.10.180 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP
    real_server 192.168.10.120 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.123 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

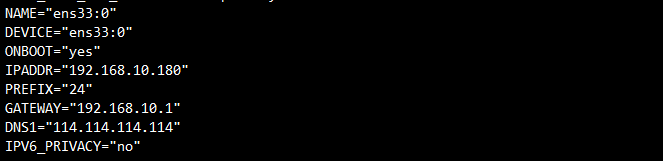

4.2.3 配置虚拟 IP

vim /etc/sysconfig/network-scripts/ifcfg-ens33:0

内容如下：

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255

重启网络服务：

systemctl restart network
ifup ens33:0

4.2.4 启动服务

systemctl start keepalived

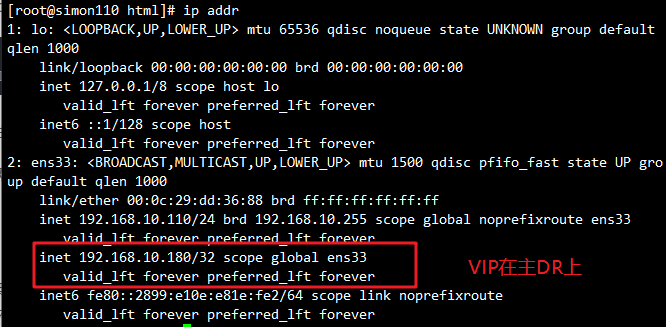

ip addr show  # 查看虚拟 IP 是否生效
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

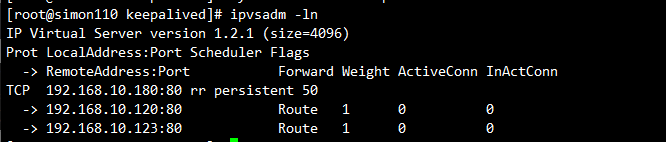

ipvsadm -ln   # 查看 IPVS 规则

4.2.5 调整内核参数

vim /etc/sysctl.conf

添加以下内容：

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

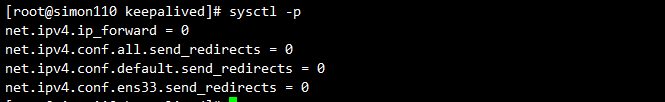

应用配置：

sysctl -p

4.3 节点服务器配置

4.3.1 Web 服务器基础配置

systemctl stop firewalld
setenforce 0
yum -y install nginx
systemctl start nginx

• Web1 (192.168.10.120):

echo "<h1>this is 192.168.10.120 web01</h1>" > /usr/local/nginx/html//index.html

• Web2 (192.168.10.123):

echo "<h1>this is 192.168.10.123 web02</h1>" > /usr/local/nginx/html//index.html

4.3.2 配置 Loopback 接口

vim /etc/sysconfig/network-scripts/ifcfg-lo:0

内容如下：

DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255

重启网络服务：

systemctl restart network
ifup lo:0
ifconfig lo:0
route add -host 192.168.10.180 dev lo:0

4.3.3 调整 ARP 参数

vim /etc/sysctl.conf

添加以下内容：

net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

应用配置：

sysctl -p

4.4 测试验证

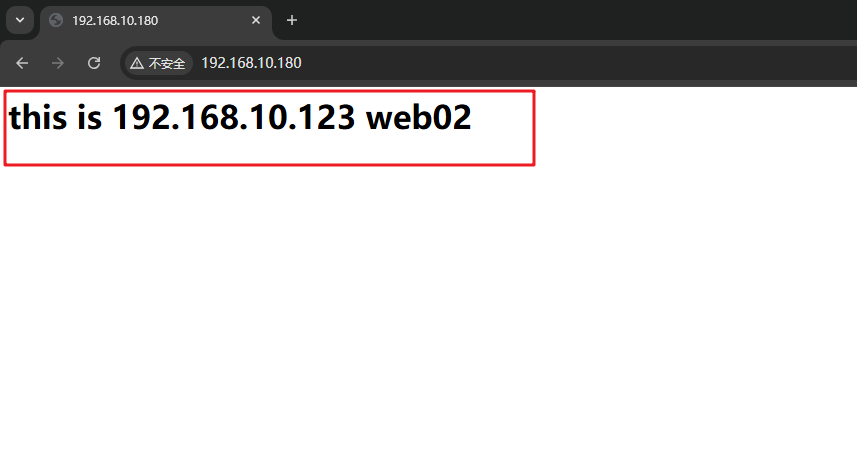

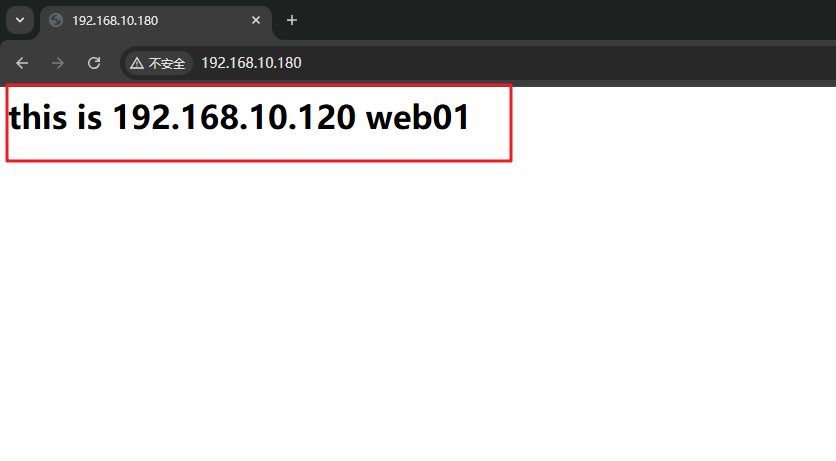

1、客户端访问 VIP，轮询显示不同节点页面内容：

http://192.168.10.180/

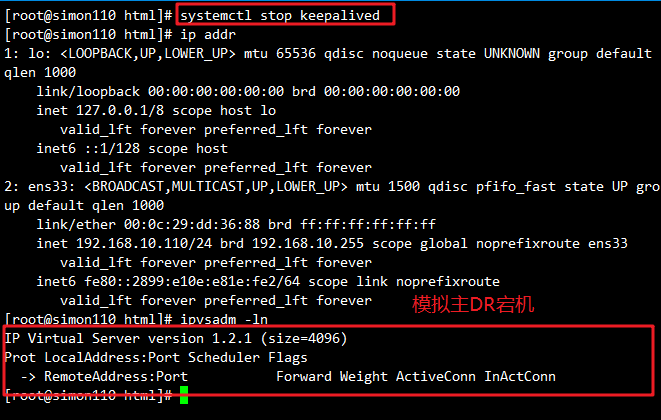

2、停掉 MASTER Keepalived：

# 在主DR上执行
systemctl stop keepalived

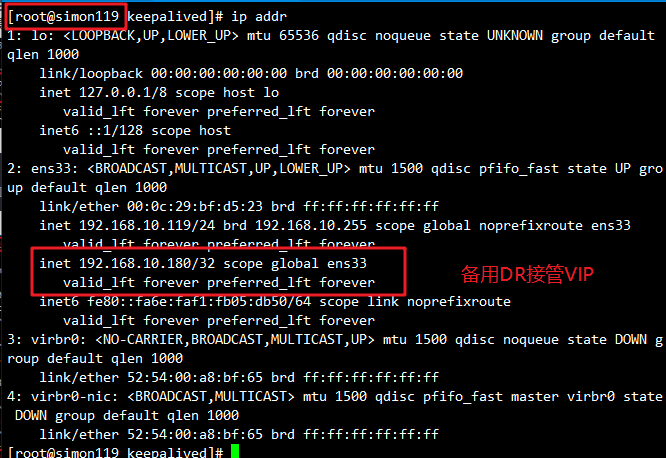

3、观察 BACKUP 节点接管 VIP 是否成功。

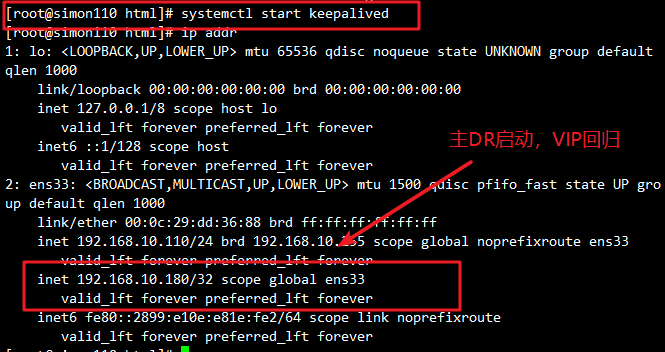

4、再启动 MASTER，观察 VIP 是否回归（抢占或非抢占模式）。

总结

LVS+Keepalived 集群架构为企业提供了高性能、高可用的负载均衡解决方案。通过本文的理论讲解和实践部署，我们可以了解到：

1. Keepalived 基于 VRRP 协议实现高可用性，能够有效解决单点故障问题
2. LVS 提供负载均衡功能，结合 Keepalived 可实现故障自动切换
3. 合理配置健康检查机制可以确保后端服务的可靠性
4. 脑裂问题是高可用系统中需要特别注意和防范的现象
5. 通过实战部署，我们掌握了 LVS+Keepalived 集群的搭建和配置方法

这种架构不仅适用于 Web 服务，还可以为数据库、应用服务器等多种服务提供高可用保障，是企业级应用架构中不可或缺的重要组成部分。

注意：实际部署时应根据网络环境和业务需求调整配置参数，并进行充分测试以确保系统的稳定性和可靠性。
