前言

`
欧盟宣告统一小型终端的充电器接口标准为USB Type-C ™ . 但实际上USB协会是建议不要锁定单一技术接口，避免影响技术发展。 同时间中国的几家头部手机厂商，也落实了去年由广东省终端快充协会（FCA） 发布的融合快充标准（UFCS， 参考 www.ufcs.com），举办的一次在线workshop.这次就跟大家简单说明一下UFCS技术. 简单说明物理层特性

1. 基本说明

1. UFCS技术重点目前默认供电端（充电器）必须使用USB A口. 这个是比较特别的. 但根据FCA说明，下一个UFCS版本，有大概率会导入USB Type-C ™ 接口UFCS充电器，默认支持USB BC 1.2. DCP模式. (USB Battery Charging V1.2， 我会另外写文章说明)

2. UFCS 快充模式使用USB D+/ D- 当作数据线路。支持可变电压与大电流（国内几个私有快充协议，基本都喜爱大电流）

2. 物理层特性

1. 初始状态UFCS规格书（TTAF 083-2022版） 规定，初始状态下，充电器的D+/D- 默认短路。 也就是最简单的USB BC 1.2 DCP模式. 这个部分基本跟USB PD要求的一致不过一般芯片厂商，为了支持多协议（QC 3.0等）， 可能会独立控制D+/ D- 以符合USB BC 1.2 DCP 模式要求

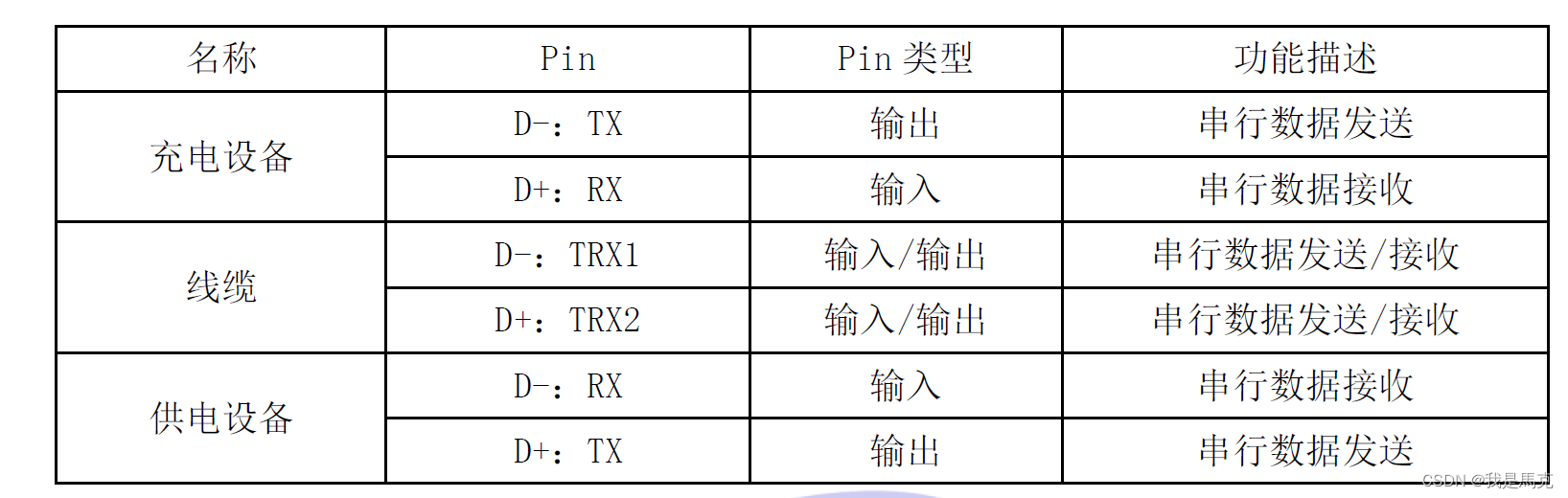

2. 传输脚位定义与方式以供电端为主体，D+ 是Tx （输出）， D- 是Rx （输入）… 充电端就是刚好相反

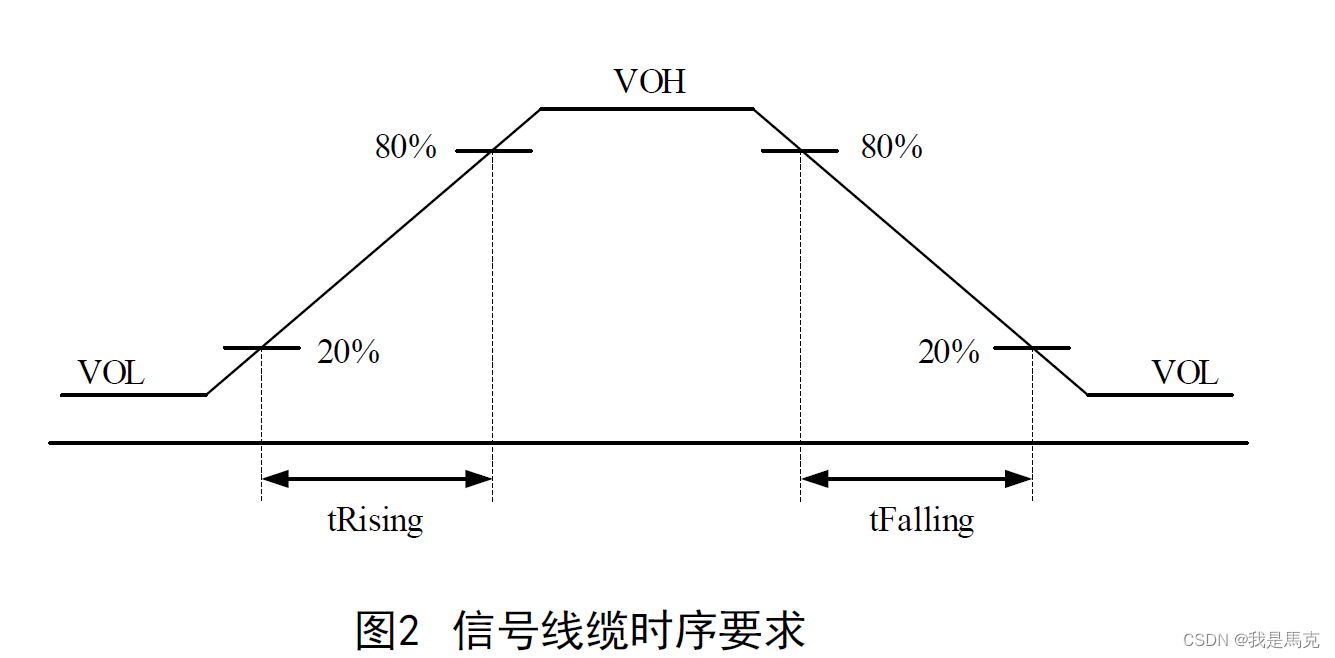

3. 通讯方式是通过USB D+/D-线路，但不是一般的USB信号，而是支持115200， 57600与38400 bps的通信方式

4. 使用一般的USB线缆充电，但如果要支持大电流，线缆必须使用UFCS线缆电子标签

3. UFCS协议握手方式

要从DCP模式进入UFCS模式，目前UFCS规格使用的方式是由充电端(例如手机)透过D-发送特定讯号。目前的定义是拉高拉低两个周期，然后等待供电端切换为UFCS模式

4. 数据帧與数据包

基础数据格式如下, 太细的就先不谈，不然就变成规格教学了。

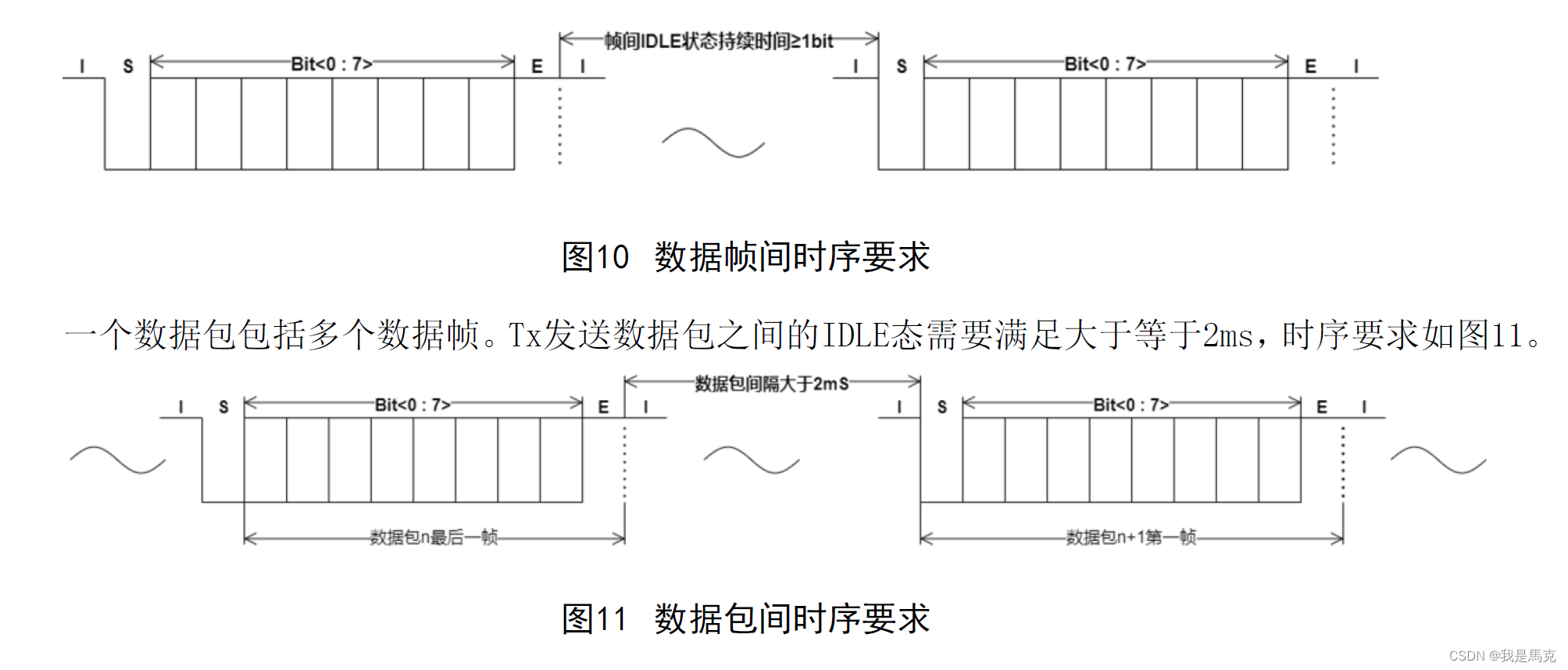

数据包可以包含多个数据帧, 但传输时需要一定的间隔时间

数据传输时Idle与间隔时间要求

5. 硬件复位

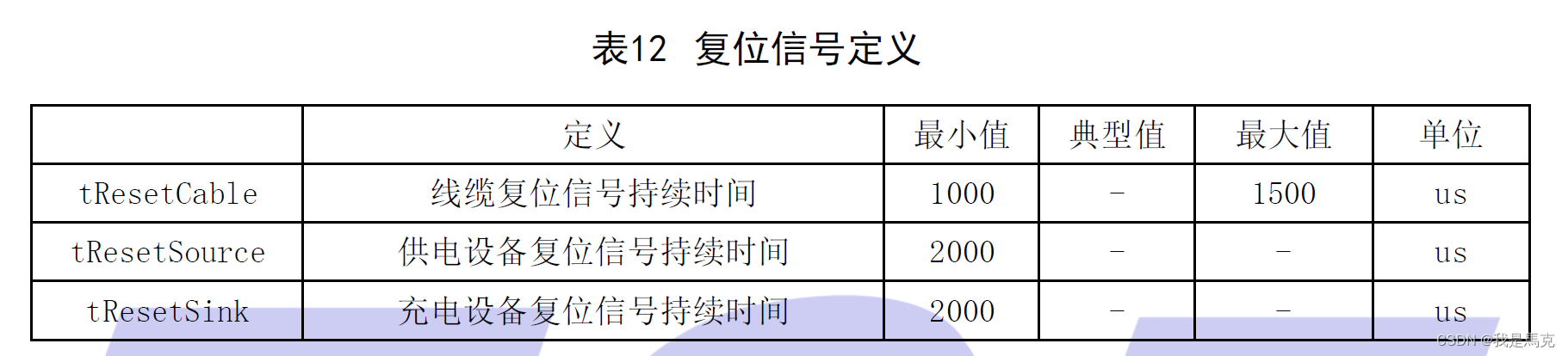

考虑特殊状况，如果充电端或供电端需要触发硬件复位，重启UFCS握手，可以拉低Rx线路一段时间触发

总结

UFCS的物理层相当简单，几乎就是一般的I2C通讯模式。设计的困难点在于切换为UFCS模式后，相对应的协议层设计，这部分后续有文章继续说明。

參考來源

• 广东省终端快充行业协会 www.ufcs.com
• 移动终端融合快速充电技术规范 T/TAF 083-2022
• 圖片及相關技術所有權屬於"广东省终端快充行业协会"
