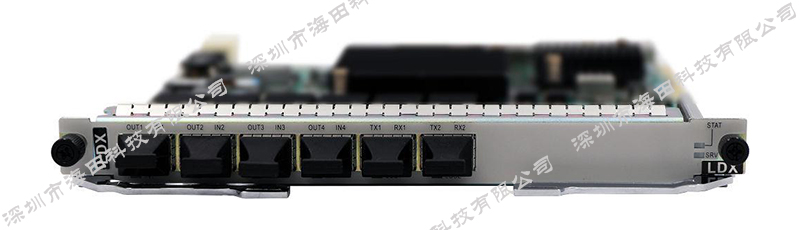

TMB1LDX 全新原装板卡2路10Gbit/s波长转换板

功能概述

OptiX OSN 1800的TMB1LDX单板将2路10G业务信号映射为OTU2或OTU2e信号，并完成反向处理，或实现2路OTU2或OTU2e信号中继。

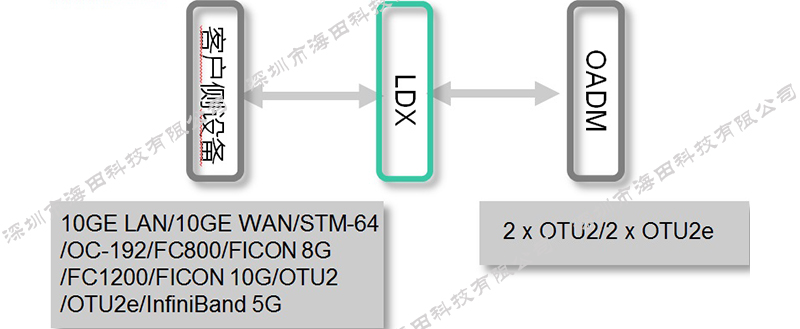

业务/STND模式

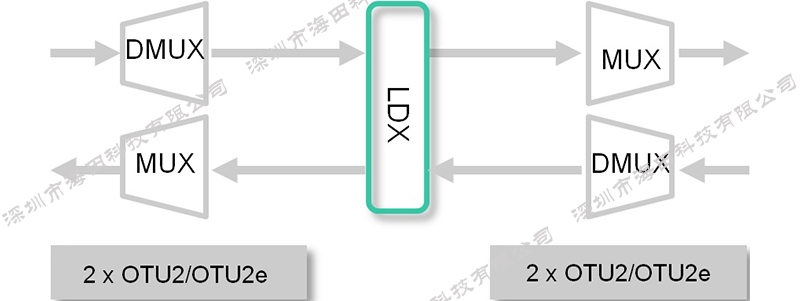

业务/ REG模式

功能描述(STND)

ALS：支持

PRBS：支持

FEC：FEC/AFEC-2

ESC：支持

LPT：支持10GE LAN业务的LPT功能。

业务映射方式：

1. 支持GFP-F或BMP模式10GE LAN业务封装
2. 支持异步AMP或同步BMP模式下STM-64/OC-192/10GE WAN业务封装

保护：客户侧1+1保护/板内1+1保护/ODUk SNCP

物理层时钟：支持

IEEE 1588v2：支持

G.8273.2：支持

G.8275.1：支持

功能描述（REG）

物理时钟：不支持

保护：不支持

FEC：FEC/AFEC-2

PRBS：不支持

ESC节点：支持

模块类型/波分侧

SFP+ -10G-(1529.17nm～1560.61nm)(DWDM,100GHz)-SMF-40km

SFP+-8.5G～11.1G-(1560.2nm～1529.16nm)(DWDM, 100GHz)-SMF-40km

SFP+ -10G-(1529.17nm～1560.61nm)(DWDM,50GHz,Tunable)-SMF-40km

SFP+ -10G(with CDR)-(1529.55nm～1560.61nm)(DWDM,100GHz,Tunable)-SMF-40km

SFP+ -8.5G～11.1G-(1552.93nm～1560.2nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G～11.1G-(1544.92nm～1552.12nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G～11.1G-(1537nm～1544.13nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G～11.1G-(1529.16nm～1536.22nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G(with CDR)-1550nm-SMF-80km

模块类型/客户侧

SFP+ -6.144G-850nm-MMF-0.12km-I

SFP+ -6.144G-1310nm-SMF-10km-I

SFP+ -8.5G～10.5G-850nm-MMF-0.3km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10kmSFP+ -10G(with CDR)-1550nm-SMF-10km-I

SFP+ -10G(10GE,ZR/ZW)-1550nm-SMF-80km

SFP+ -10G(with CDR)-1310nm-SMF-10km-I

SFP+ -2.5G to 11.3G-TX1270/RX1330nm(BIDI)-SMF-40km-I

SFP+ -2.5G to 11.3G-TX1330/RX1270nm(BIDI)-SMF-40km-I

SFP+ -10G-(1471nm～1611nm)(CWDM)-SMF-70km

SFP+ -10G(with CDR)-1310nm-SMF-10km

SFP+ -10G(with CDR)-1550nm-SMF-40km

SFP+ -10G(with CDR)-1550nm-SMF-80km

单槽位单板

OSN 1800I紧凑型：Slot1、Slot3、Slot4

OSN 1800II紧凑型&1800II增强型&1800II pro：Slot1~Slot6

OSN 1800V：Slot1~Slot14、Slot19

OSN 1800V pro：Slot1~Slot14

OSN 1800II TP：Slot1~Slot6

机械指标
