一、底层原理分析：

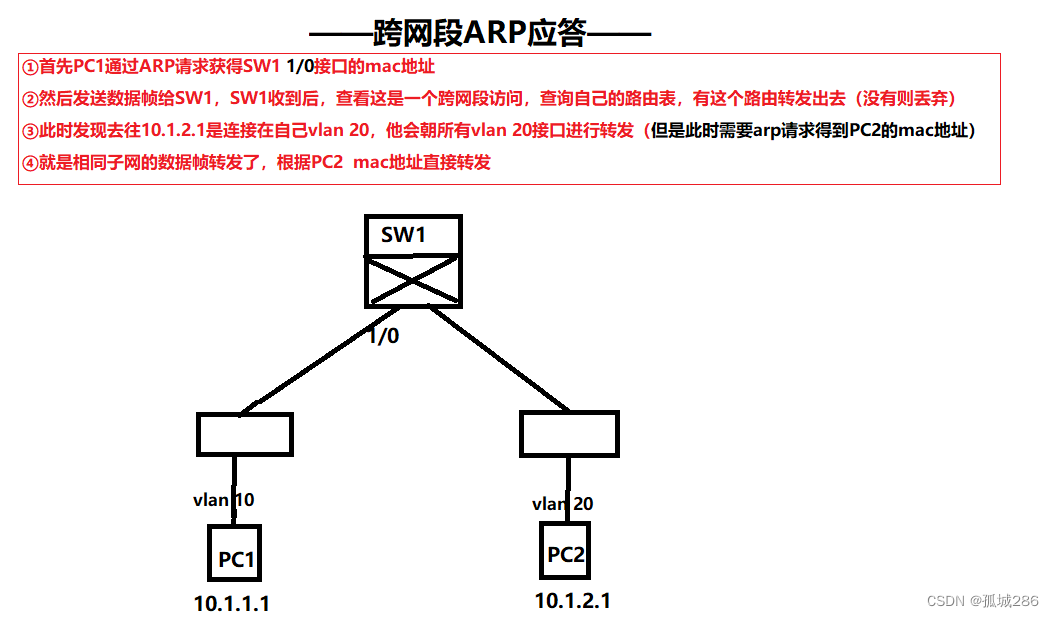

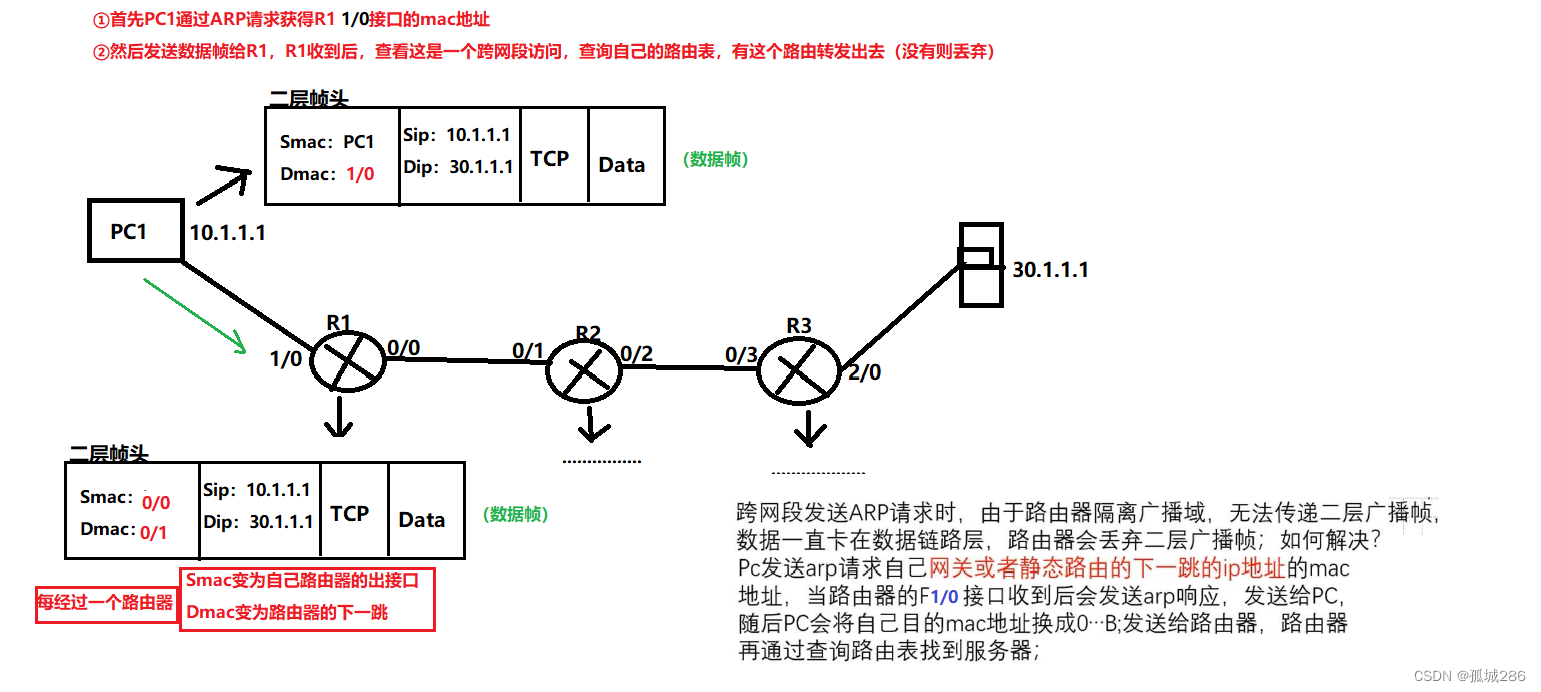

涉及知识： (38条消息) arp协议、arp应答出现的原因、arp应答过程、豁免ARP详细解答附图（建议电脑观看）_孤城286的博客-CSDN博客_arp响应

(39条消息) vlan 间路由+单臂路由（实验思路讲解+配置）_孤城286的博客-CSDN博客_配置单臂路由器vlan间路由

 —————————————————————————————————————————————————————————

二、实验

模拟器：Cisco Packet Tracer

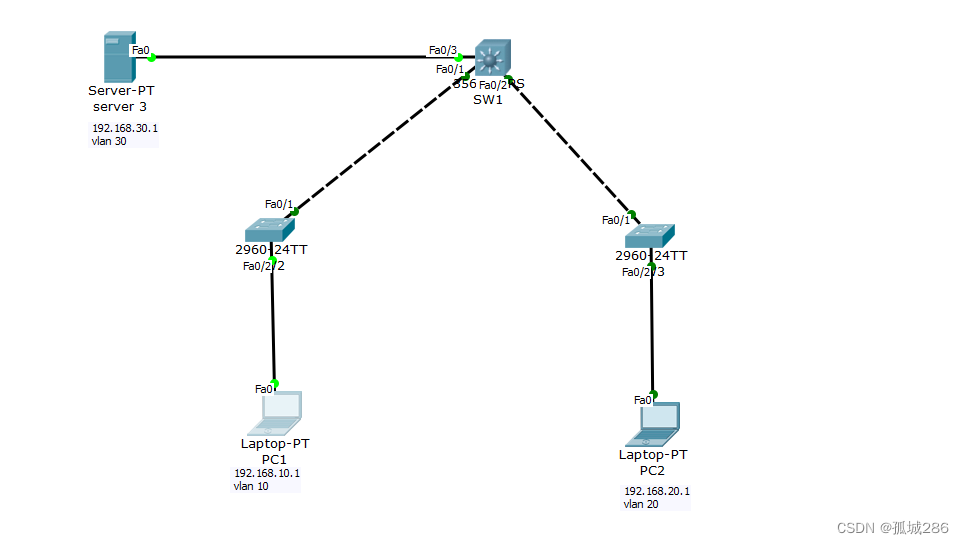

(1)网络拓扑：

（2）主要思路：

• ①配置两台PC和一台服务器的ＩＰ和网关
• ②在三台交换机创建相同的VLAN，互联的链路封装trunk链路
• ③对应的接口分别划进对应的VLAN，在核心交换机上（vlan里面）配置ip地址， 作为VLAN     里终端（PC和服务器）的网关
• ④ 核心交换机开启路由功能

（3）主要配置命令：

• ——1.  三台交换机配置相同vlan

     sw2(config)#vlan 10   ---------创建vlan 10
     sw2(config-vlan)#name pc1  ---------为vlan命名

• ——2.交换机对应的接口划进对应vlan中：

    sw2(config)#interface f0/1 ----------进入到f0/1接口
    sw2(config-if)#switchport mode access  -------将接口变为接入模式
    sw2(config-if)#switchport accesss vlan 10 ------将接口划进vlan 10
    sw2(config-if)#no shutdown-----------将接口打开
    sw2#show vlan brief -------查看接口划进vlan的情况

• ——3.交换机之间封装trunk链路

   接入交换机：
 sw2(config)#interface f0/1 ----------进入到f0/1接口
 sw2(config-if)#switchport mode trunk -------将接口封装trunk

 核心交换机  接口封装trunk需要先将接口trunk类型  改为dot1q类型也就是说802.1q
sw1(config)#interface range f0/2 , f0/3
sw1(config-if-range)#switchport trunk encapsulation dot1q
sw1(config-if-range)#switchport mode trunk
sw1#show interfaces trunk-------查看trunk链路的状态

• ——核心交换机配置网关：

sw1(config)#interface vlan 10
sw1(config-if)#ip add 192.168.10.1 255.255.255.0

sw1(config-if)#no sh
sw1(config)#ip routing -----------开启路由功能（三层交换机，需开启路由转发功能）

注：

• 查看ARP表：arp -a
• 查看MAC地址表：show mac address-table
• 查看路由表：show ip route
